Одна пара плат усилителя мощности Firstwatt Pass PCF F7

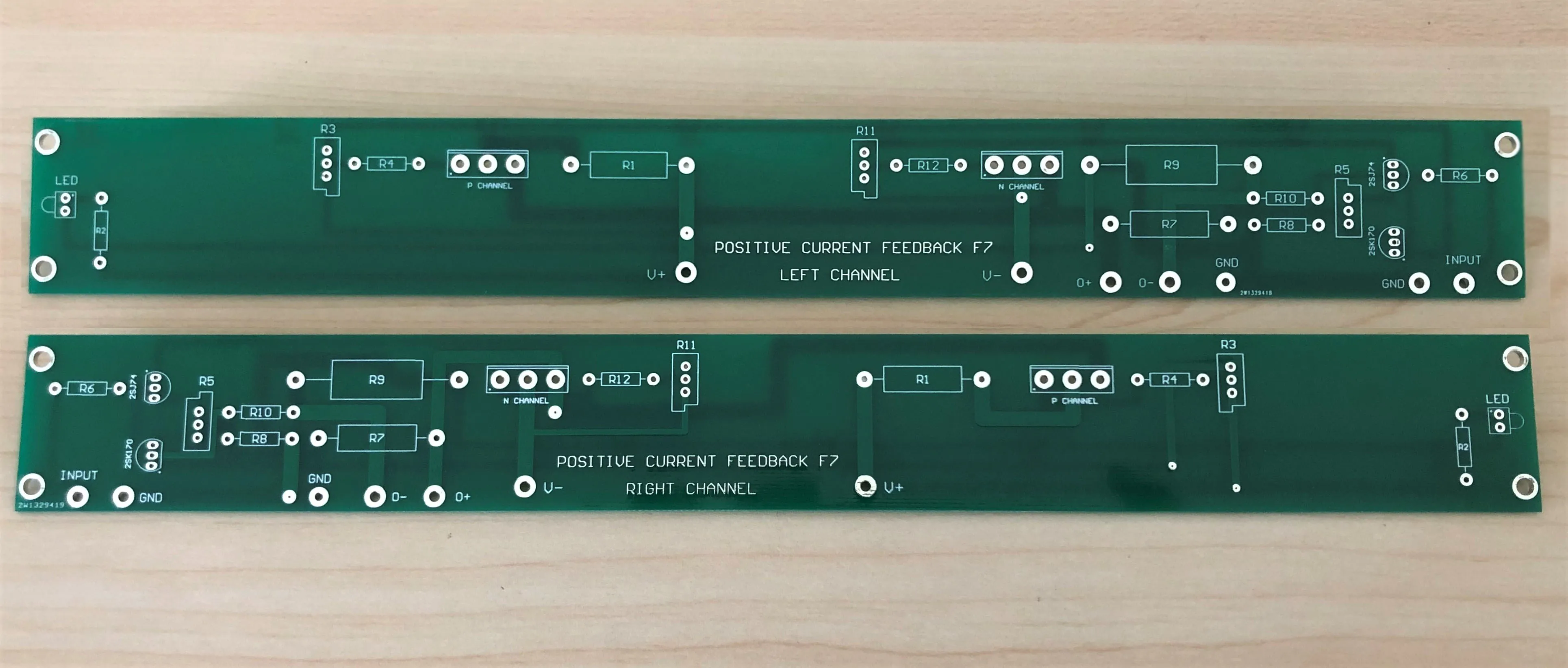

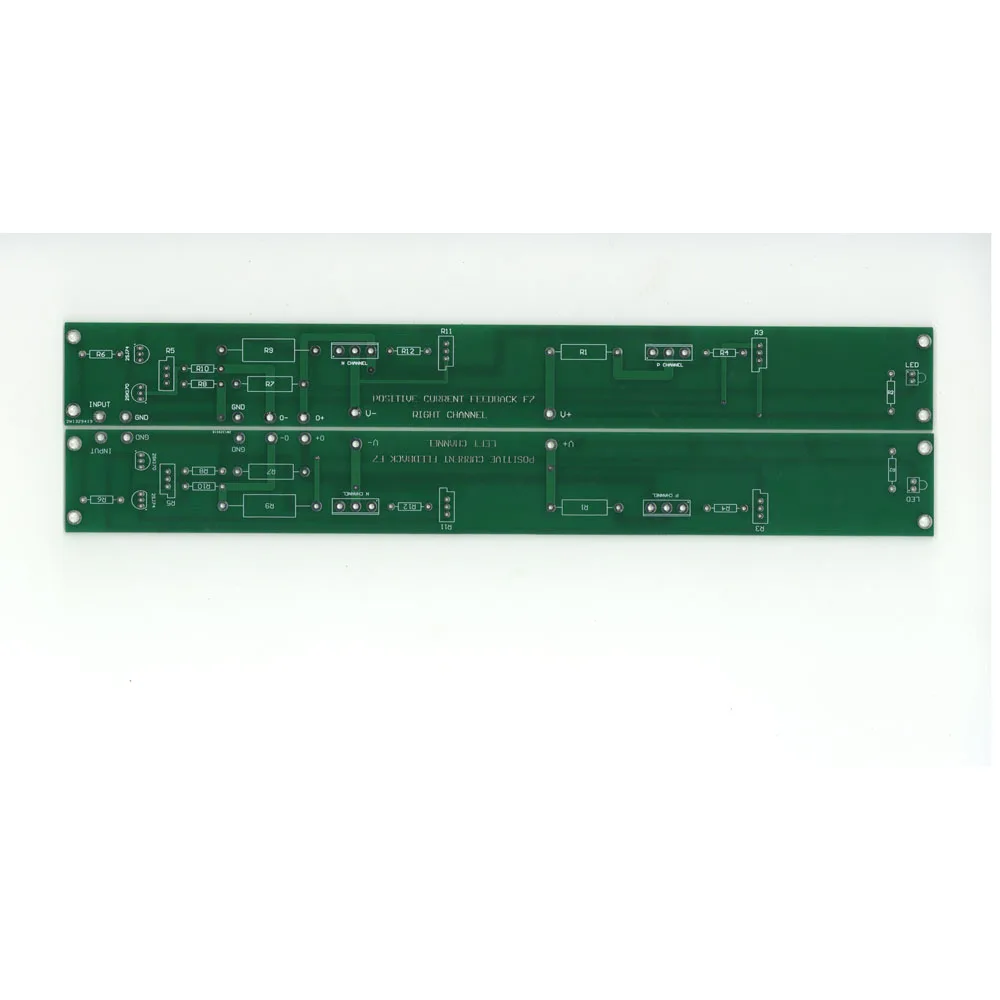

Одна пара Firstwatt Pass PCF F7 Плата усилителя мощности голый PCB Примечание: Этот список предназначен для одной пары чистой печатной платы. Другие детали в комплект не входят! PCF F7 AMP Прежде всего благодарим мистера Нельсона пасса! Ниже приведено описание усилителя FirstWatt F7 от Nelson Pass: Введение: FirstWatt F5, разработанный в 2007 году, представляет собой двухтактный усилитель класса А, который использует 8 полупроводников и 23 резистора для достижения выхода 25 Вт, имеет хорошие характеристики и хороший звук. Вы можете сделать статьи в руководстве пользователя и DIY, оба из которых размещены на сайте www.firstwatt.com. F5 получил хорошие отзывы и продажи, и получил много внимания от сообщества DIY audio (на момент написания F5 был просмотрен 3 миллиона раз на www.diyaudio.com). Как и другие усилители golden first watt, этот выпуск ограничен и будет прекращен после продажи 100 наборов. Позже была выпущена более мощная версия для diflyer, F5 Turbo, которая обеспечила больше мощности и несколько вариантов для эксперимента. Звуковые характеристики первого усилителя мощности Watt F5 заключаются в деталях и нейтральности музыки. Это характерно для простого усилителя класса А, широкой полосы пропускания и множества отрицательотзывы ВОВ. Для некоторых источников звука и оборудования звук F5 изысканный, но усилитель также выделяет неисправности в записи и в остальной части системы. Для плохого проекта записи, второго коэффициента или пика динамика усилитель снова выглядит таким безжалостным! С тех пор я потратил много времени на изучение других типов методов проектирования усилителя, но я всегда хочу вернуться к F5 и посмотреть, как его можно улучшить. В основном я ищу две вещи: лучший звук и еще более простая схема. Стремление к более простым схемам само по себе объясняет-помимо эстетики, я думаю, что более простые схемы часто звучат лучше. (Так как я сам их построил, было бы дешевле. Я представлял схему только с четырьмя транзисторами и четырьмя резисторами (кажется, это самая маленькая модель этого типа усилителя, в которой все Fets работают в общем исходном режиме, обеспечивает усиление напряжения и тока. Дополнительные входные Jfets управляют двумя дополнительными блоками питания, а выходное напряжение подается обратно на контакт источника Jfets, Обычно называемый «обратной связью по току» (КФА). Небольшое объяснение: усилители и динамики немного похожи на танцы. Обе стороны имеют свои собственные сложности, но Ключ к тому, чтобы они хорошо ладили. Конструктор усилителя обычно не контролирует используемые динамики и обычно выбирает усилитель в качестве превосходного партнера, чтобы сделать его источником чистого напряжения. Отрицотзывы в типичном усилителе источника напряжения используется для определения динамика независимо от тока, проходящего через динамик. Это метод усиления «Мой путь», и большое оборудование имеет много отзывы, чтобы быть хорошими в этом. Большинство динамиков разработаны с учетом низкого импеданса источника напряжения. FirstWatt F7, это хороший небольшой усилитель класса А, Отзывы Преимущество грубой силы. Он прибегает к стратегии, которая делает танец немного больше похожим на танго. Соответствующее количество отрицательотзывы и положительотзывы по току образуют сбалансированное сопротивление, близкое к нулю на выходе, что улучшает переходный отклик и частотную характеристику. Конечно, вы можете добиться аналогичного эффекта, используя много отрицательотзывы ВОВ, но я думаю, что это более элегантно и звучит лучше! Ради краткости, я назову его "PCF". Кроме того, я использовал больше фильтрующих конденсаторов в блоке питания и нашел умный способ еще больше снизить влияние высокочастотного ЦАП-шума и экологического радиочастотного сигнала. FirstWatt F7 это другой усилитель. Какое разнообразие звуковых вкусов, и не всем понравится. Думаю, некоторым аудиофилам понравится. В заключение Если вы не заметили, мне нравятся индивидуальные усилители. Им не нужно измерить совершенство, они просто должны звучать хорошо. Это очень простой маленький усилитель класса А со множеством личностей, надеюсь, вам понравится! Совместное использование функций: 1. Размер печатной платы, 29,5 см * 3,5 см. 2. Источник питания постоянного тока: от +/-21В до 24В, источник питания переменного тока: двойной 16В до 18В. 3. Индекс цепи: Входное сопротивление: 10 мкм (вход RCA) Выходная мощность: от 15 до 20 Вт Усиление: 14,5 дБ Входное напряжение на максимальном выходе: 2,7 вольт Частотный диапазон:-3 дБ @ 100 кГц Потребляемая мощность: 175 Вт Предохранитель: медленный удар 3AG, 1,25 А (240 В переменного тока) 4. Силовой МОП-транзистор рекомендует использовать высокоэкономичные Hitachi: 2sk1058 и 2sj162 (необходимо сопрягать, или могут использоваться другие звуковые силовые МОП-транзисторы с низким напряжением включения и отрицательными температурными характеристиками, определение контакта: 1-полюс G, 2-полюс S, 3-полюс D) 5. Когда силовой МОП-транзистор использует Hitachi 2sk1058 и 2sj162, напряжение источника питания составляет +-24 В, ток одной трубки должен быть контролирован ниже мА, напряжение источника питания должно быть +-21 в, А Ток одной трубки должен управляться ниже 900 мА. Пожалуйста, убедитесь в хорошем рассеивании тепла. 6. В ходе фактического теста не было обнаружено шума и самовозбуждения, вызванных плохой конструкцией печатной платы. 7. Реальный опыт прослушивания: есть некоторые сомнения перед звуком, может ли он издать хороший звук?! Но когда музыка играла, эти вопросы исчезли! Обладает отличной музыкальностью, хорошим демпфированием и движущей силой! (Необходимо использовать предварительный усилитель) 8. Рекомендуемая мощность силового трансформатора: от 400 Вт до 500 Вт. (Примечания: 1. Усилитель мощности класса А генерирует много тепла, а радиатор рекомендуется составлять более 2,8 кг на канал. 2. Если вам нужна плата защиты динамика, установите ее самостоятельно. Плата не имеет функции защиты динамика. 3. В комплект входят инструкции по установке и вводу в эксплуатацию, пожалуйста, убедитесь, что он работает в соответствии с инструкциями. 4. Конденсатор фильтра источника питания (совместно используемый двумя каналами), используйте одноканальный с общей емкостью 90000 мкФ и выше, И положительный и отрицательный источник питания общей емкостью 180000 мкФ и выше. Это может обеспечить чистый источник питания, а также хороший звук для хорошей основы усилителя F7.
