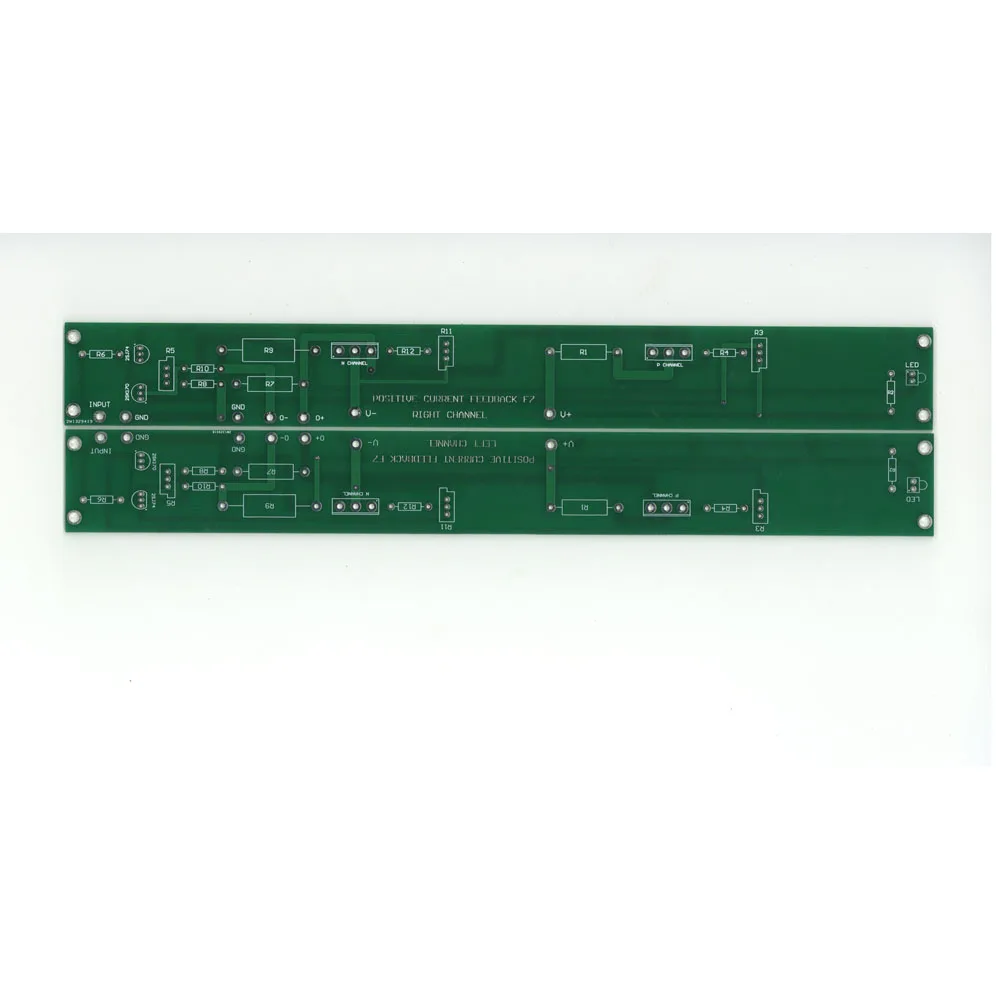

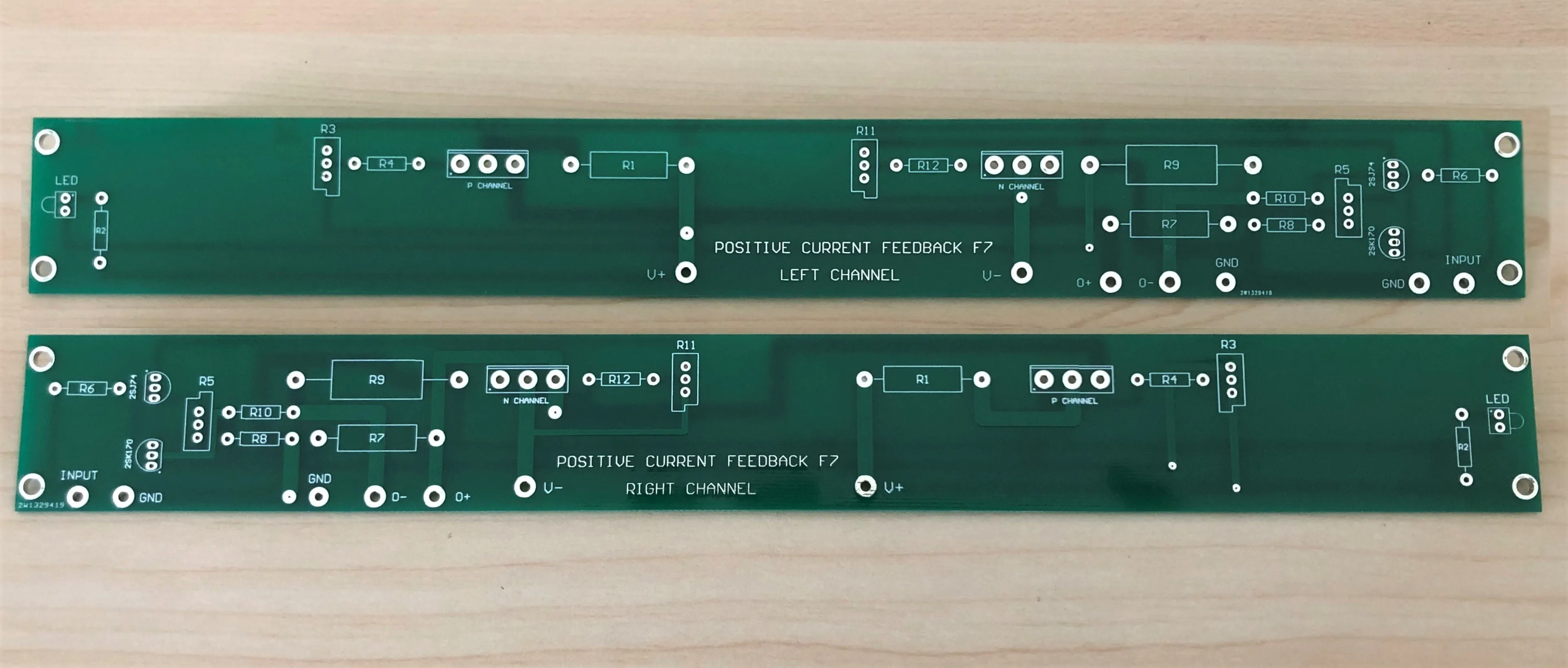

Одна пара Firstwatt Pass PCF F7 усилитель мощности плата голая PCB
Примечание: Этот список предназначен для одной пары голой печатной платы. Другие детали не включены!
PCF F7 AMP
Прежде всего, Спасибо г-ну Нельсону пассу!
Ниже приводится введение усилителя FirstWatt F7 от Nelson Pass:
Введение:
FirstWatt F5, разработанный в 2007 году, является усилителем класса a, который использует 8 полупроводников и 23 резисторов для достижения выхода 25 Вт и имеет хорошие характеристики и хороший звук. Вы можете сделать статьи в руководстве пользователя и DIY, оба из которых размещены на веб-сайте www.firstwatt.com. F5 получил хорошие отзывы и продажи, и получил много внимания от аудио-сообщества DIY (на данный момент F5 был просмотрен 3 миллиона раз на www.diyaudio.com). Как и другие усилители golden first watt, это ограниченный выпуск и будет прекращено после продажи 100 наборов. Позже была выпущена более мощная версия DIYers, F5 Turbo, которая обеспечила большую мощность и несколько вариантов для эксперимента. Звуковая производительность первого усилителя мощности Watt F5 заключается в деталях и нейтральности музыки. Это характеристика простого усилителя класса a, широкой полосы пропускания и много отрицательных отзывы. Для некоторых источников звука и оборудования звук F5 является изысканным, но усилитель также имеет свойство выделять ошибки в записи и остальной части системы. Для плохого проекта записи, второго класса DAC, или пика динамика, усилитель снова выглядит так безжалостно!
С тех пор я потратил много времени на изучение других типов методов проектирования усилителя, но я всегда хочу вернуться к F5 и посмотреть, как это может быть улучшено. В основном я ищу две вещи: лучший звук и даже более простая схема. Стремление к более простым схемам само-объяснение-помимо эстетики, я думаю, что более простые схемы часто звучат лучше. (Потому что я сам их построил, было бы дешевле. Я представлял цепь только с четырьмя транзисторами и четырьмя резисторами (кажется, это самая маленькая модель этого типа усилителя, в котором все Fets работают в общем режиме источника, обеспечение усиления напряжения и тока. Дополнительный вход Jfets приводит в действие два дополнительных блока питания Mosfets, а выходное напряжение возвращается к исходному контакту Jfets, обычно называемому «текущие Отзывы» (CFA).
Небольшое объяснение: усилители и динамики немного похожи на танцы. Обе стороны имеют свои собственные сложности, но
Ключ к тому, чтобы они хорошо ладили. Дизайнер усилителя обычно не контролирует, какие динамики используются, и обычно выбирает усилитель в качестве главного партнера, чтобы сделать его чистым источником напряжения. Отрицательные отзывы в типичном усилителе источника напряжения используются для определения динамика независимо от тока, проходящего через динамик. Это представляет собой метод усиления «my way», и большое оборудование имеет много отзывы, чтобы быть хорошим в этом. Большинство динамиков спроектированы вокруг предположения о низком сопротивлении источника напряжения.
FirstWatt F7, это хороший маленький усилитель класса a, Отзывы практически отсутствуют
Преимущество грубой силы. Он придерживается стратегии, которая делает танец немного более похожим на танго. Соответствующее количество отрицательных Отзывы и положительные отзывы о токе формируют сбалансированное сопротивление, близкое к нулю на выходе, что улучшает переходную реакцию и частотную реакцию. Конечно, вы можете достичь аналогичного эффекта, используя много отрицательных отзывы, но я думаю, что это более элегантный и звучит лучше! Для краткости, я назову его «PCF». Кроме того, я использовал больше фильтрующих конденсаторов в источнике питания и нашел умный способ дальнейшего снижения эффектов высокочастотного шума DAC и окружающей среды RF. FirstWatt F7 это другой усилитель. Какое разнообразие звуковых ароматов, и не всем это понравится. Я думаю, что некоторым аудиофилам это понравится.
В завершение
Если вы еще не заметили, мне нравятся усилители с личностью. Они не должны измерять совершенство, они просто должны звучать хорошо. Это очень простой небольшой усилитель класса a со многими личностями, я надеюсь, вам понравится!
Функция совместного использования:
1. Размер печатной платы, 29,5 см * 3,5 см.
2. Постоянный ток источника питания: +/-21V-24v переменного тока источника питания: dual Core 16V to 18v.
3. Индекс цепи:
Входное сопротивление: 10Kohms (вход RCA)
Выходная мощность: от 15 до 20 Вт
Коэффициент усиления: 14,5 дБ
Вход напряжения на максимальный ток на выходе: 2,7 вольт
Частотная характеристика:-3 дБ @ 100 кГц
Потребляемая мощность: 175 Вт
Предохранитель: 3AG медленный удар, 1.25A (240 В переменного тока)
4. mosfet рекомендует использовать высокопроизводительный Hitachi: 2sk1058 и 2sj162 (должен быть сопряжен, или другие аудио-специфические силовые МОП с низким включением напряжения и отрицательными температурными характеристиками могут быть использованы, определение штифта: 1-G полюс, 2-S полюс, штифт 3-D полюс)
5. Когда mosfet использует Hitachi 2sk1058 и 2sj162, напряжение источника питания составляет +-24 В, ток одной трубки должен контролироваться ниже 800 мА, напряжение источника питания должно быть +-21 в, И ток одной трубки должен контролироваться ниже 900мА. Пожалуйста, обеспечьте хорошую теплоотдачу.
6. В ходе фактического испытания не было обнаружено шума и самовозбуждения, вызванных плохим дизайном печатной платы.
7. Реальный опыт прослушивания: есть действительно некоторые сомнения перед звуком, может ли он сделать хороший звук?! Но когда музыка воспроизводилась, эти вопросы исчезли! Он обладает отличной музыкальностью, хорошим демпфированием и движущей силой! (Необходимо использовать предварительный усилитель)
8. Рекомендуемая мощность силового трансформатора: 400 Вт до 500 Вт.
(Обратите внимание: 1. Класса а усилитель мощности генерирует большое количество тепла, а радиатор рекомендуется для того, чтобы быть выше 2,8 кг каждого канала.
2. Если вам нужна Защитная плата динамика, пожалуйста, установите ее самостоятельно. Плата не имеет функции защиты динамика.
3. Комплект предоставляет инструкции по установке и вводу в эксплуатацию, пожалуйста, убедитесь, что он работает в соответствии с инструкциями.
4. Фильтрующий конденсатор источника питания (разделяемый двумя каналами), используйте одноканальный с общей емкостью 90000 мкФ и выше, И положительный и отрицательный источник питания с общей мощностью 180000 мкФ и выше. Это может обеспечить чистый источник питания, а также хороший звук для хорошего основания усилителя F7.
