Последнее обновление: 02.04.2022
Обзор дизайна XA3:
XA3 PRO-это совершенно новая версия, оптимизированная схема и сочетание компонентов, используя ту же концепцию звукового дизайна XA2 PRO, чтобы сделать его производительность звука в целом скачок, музыкальность и качество достигли высоты PCM1704. PCM1702 является вторым флагманским чипом DA BB, который имеет те же звуковые характеристики, что и PCM1704. PCM1702 часто виден на некоторых дорогих машинах.
Этот дизайнерский проект был разработан в мае 2012 года. По прошествии одного года качество звука хорошо полученного PCM1702 * 4 OP/MK2 и использование S8 (TDA1541) были интегрированы, И блок питания и сплит-архитектура D/A были использованы для устранения воздействия небольшой вибрации на звуковые гармоники при работе силового трансформатора, Цифровой приемник использует CS8414 с музыкальным выражением (музыкальный вкус) хрустальной компании в качестве приемника, а цифровой фильтр использует DF1704 XA2 для достижения бесшовного соединения. DF1704 работает на 8х. Oversampling state 256FS поддерживает 20 бит/96K и I2S вход, обеспечивая полную игру преимущества 1702 звукового пола. DA PCM1702 не является для меня странным. Из-за предыдущего основания настройки OP/MK2, использование PCM1702 на основе текущей архитектуры XA2 знакомы как с дизайном, так и с настройкой звука. Легко достичь желаемого эффекта. В сочетании с архитектурой того же дизайна и переработанным LPF, что и XA2, в сочетании с аудиоусилителем, звук XA3 очень близок к PCM1704 XA2. Меня это удивляет. В звуковом поле, тонкость звука и низкочастотное погружение могут играть Производительность пленки PCM1702.
XA3 электрические Технические параметры:
Формат цифрового ввода: 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц и адаптивный
Частотная характеристика: 10 Гц-22 кГц +/-0,5 дБ
Динамический диапазон: 110 дБ
Общее гармоническое искажение + шум: 0.0025% @ 1 кГц
Интермодуляция искажений: 0.003% @ 12-14K
Разделение каналов:-108дб @ 24 бит/96 к
Потребляемая мощность: 30 Вт
Другие параметры:
Входной интерфейс: коаксиальный, оптическое волокно, сбалансированный цифровой вход (AES/EBU, внутреннее переключение)
Выходной интерфейс: RCA (одинарный) 2 В RMS, XLR (Сбалансированный) 4 В RMS
Источник питания: 230 В, 50 Гц/60 Гц
Размер машины: 320 × 305 × 70 мм (длина × ширина × высота)
Вес нетто: 5 кг,
Вес брутто упаковки: 6 кг
Упаковочный лист: Хост + шнур питания.

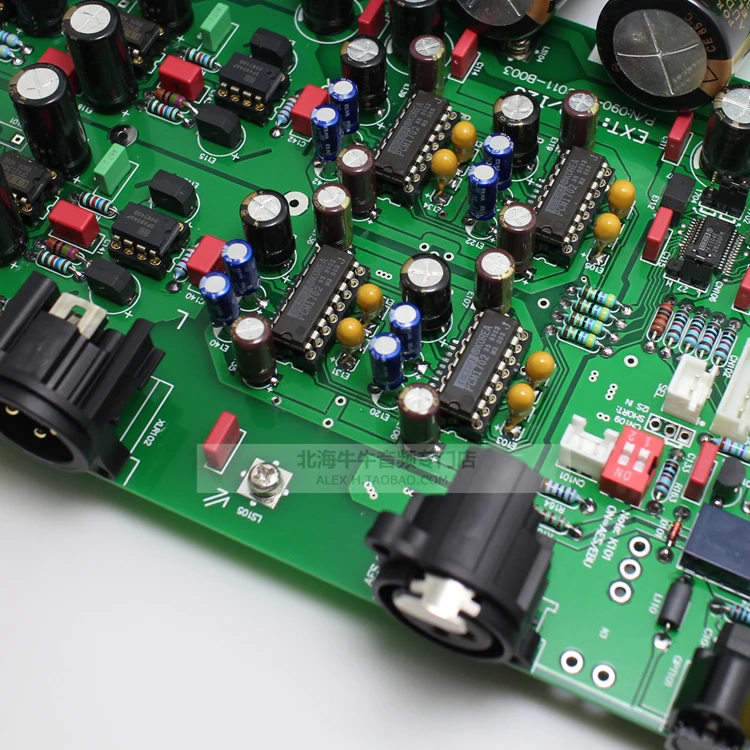

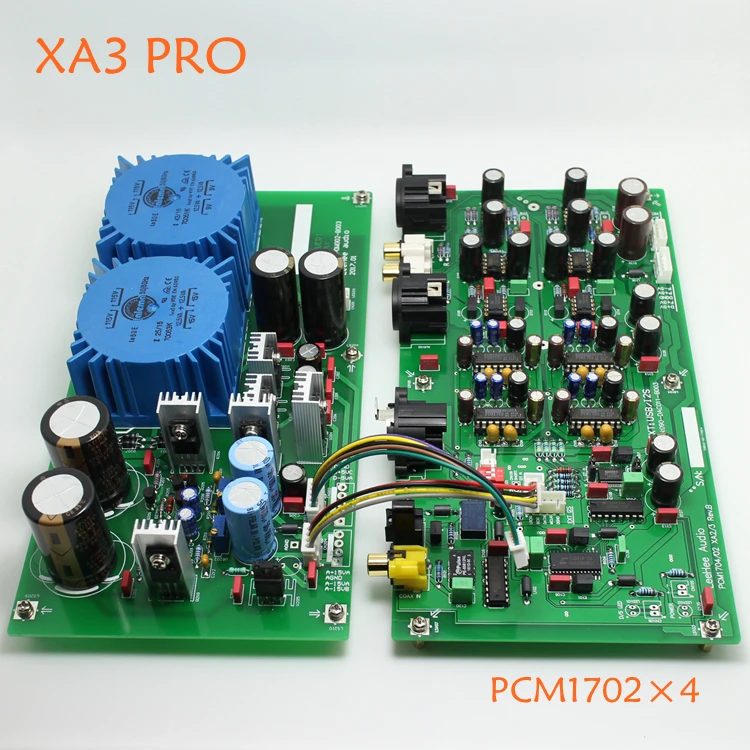

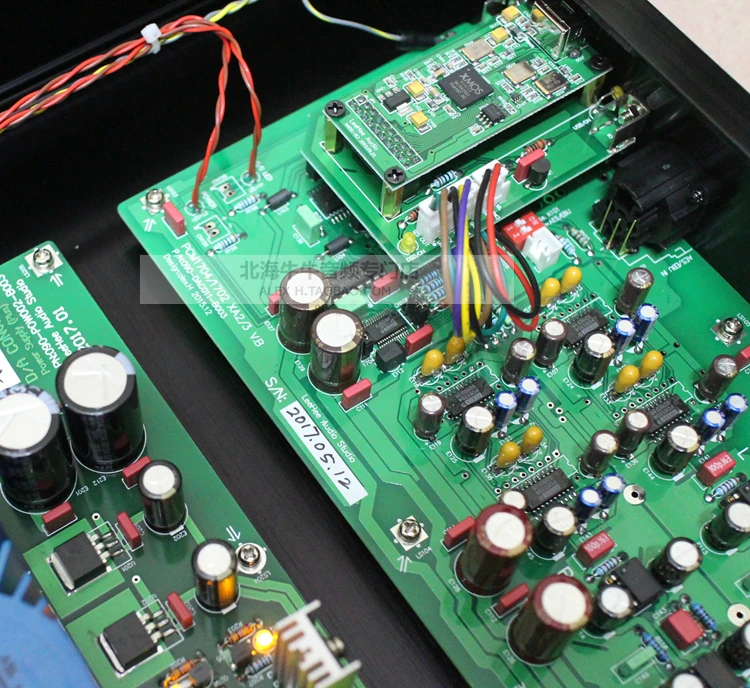

XA3 PRO PCM1702 * 4 одноканальный двухкристальный параллельный выход, выбранные компоненты для аналоговых деталей

XA3 PRO повторно оптимизирует проводку и поток сигнала DA части для дальнейшего уменьшения искажений и улучшения SN


XA3 PRO с добавленной стоимостью вариант, 7-канальный источника питания для золотой голос цепи, для большей точности звук, улучшенный удлинитель и низкочастотный погружения


Особенности дизайна:

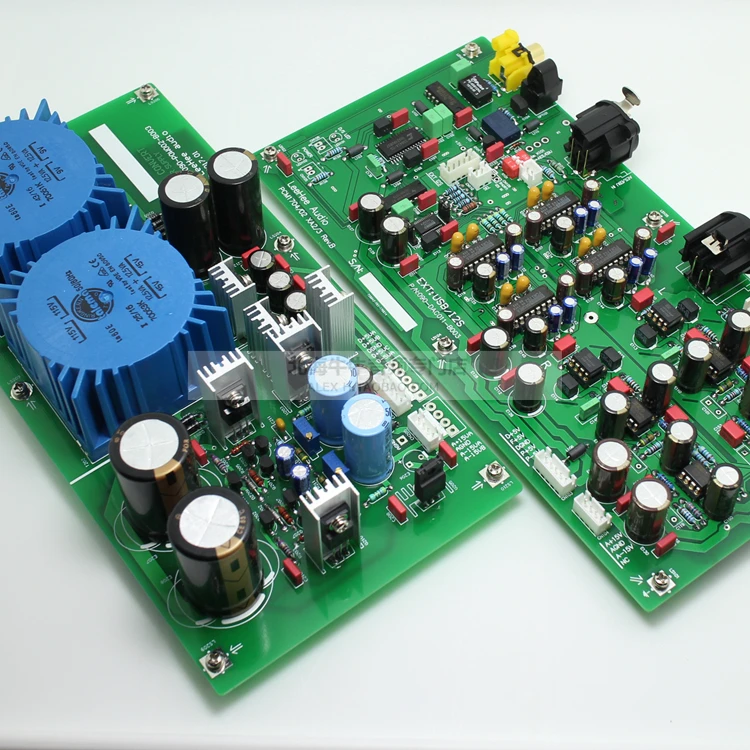

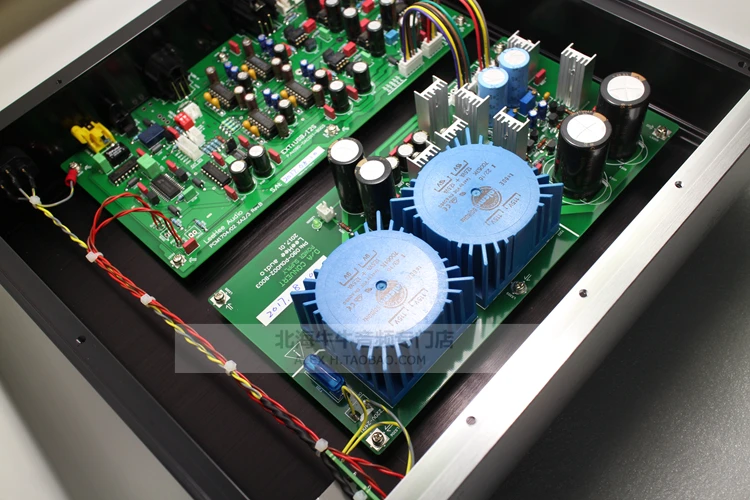

1: блок питания и DA (декодирование) сплит-дизайн принимаются для уменьшения воздействия небольшой вибрации на звуковые гармоники, когда трансформатор питания работает
2: Используйте 4 шт. PCM1702 BB компании в качестве декодирующего ядра, и две части каждого канала соединены параллельно.
3; Принять DF1704 в качестве цифрового фильтра, работает на 8х oversampling, поддержка 96K выборки и внешнего ввода I2S. Цифровой прием использует CS8414 или CS8412 с сильным музыкальным вкусом.
4: источник питания использует 2 импортированных TALEMA Аудио питания крупного рогатого скота, а цифровая и аналоговая мощность поставляется отдельно, чтобы уменьшить взаимное взаимодействие цифрового и аналогового, улучшение разделения каналов всей машины и уменьшение искажений
5: поддержка многосигнального доступа, коаксиального, оптического волокна, AES/EBU сбалансированный вход (внутреннее переключение), поддержка 32K-96K частота дискретизации APE, WAV, FLAC и другие аудио файлы без потерь
6: поддерживает Одноконтурный (RCA) и сбалансированный выход (XLR) одновременный выход, и может быть подключен к различным аудио входным разъемам и усилителям наушников.
7: принять печатную плату монтажный страховой дизайн, импортные страховые трубки, улучшить безопасность эксплуатации и использования, избежать опасности и привести к потере
8: вся машина использует аудиочастотные конденсаторы, такие как WIMA, ERO, Panasonic, ELNA и т. д., приобретенные у обычных каналов, а цифровая часть использует импортированный Танталовый электролиз в качестве отключения питания, низкий ток утечки и стабильность, что делает звук более деликатным

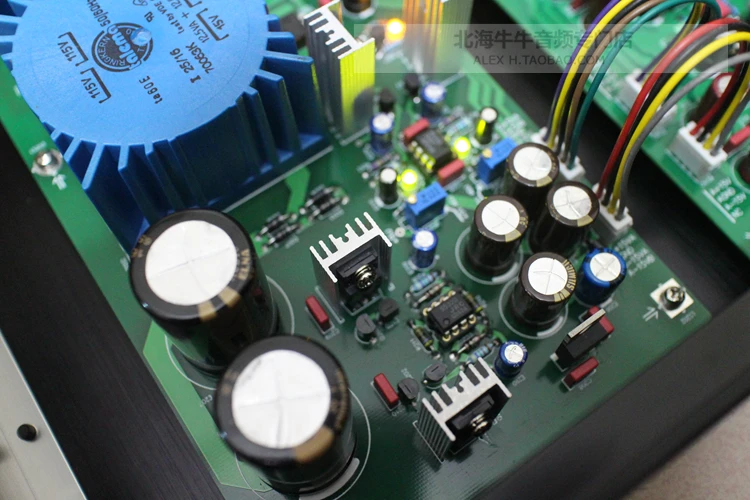

9: источник питания 6 групп независимых источников питания, независимо обеспечивают независимый источник питания для каждого IC. Аналоговая часть операционного усилителя питается от полностью дискретной серии регулируемого источника питания, состоящего из малошумных транзисторов.

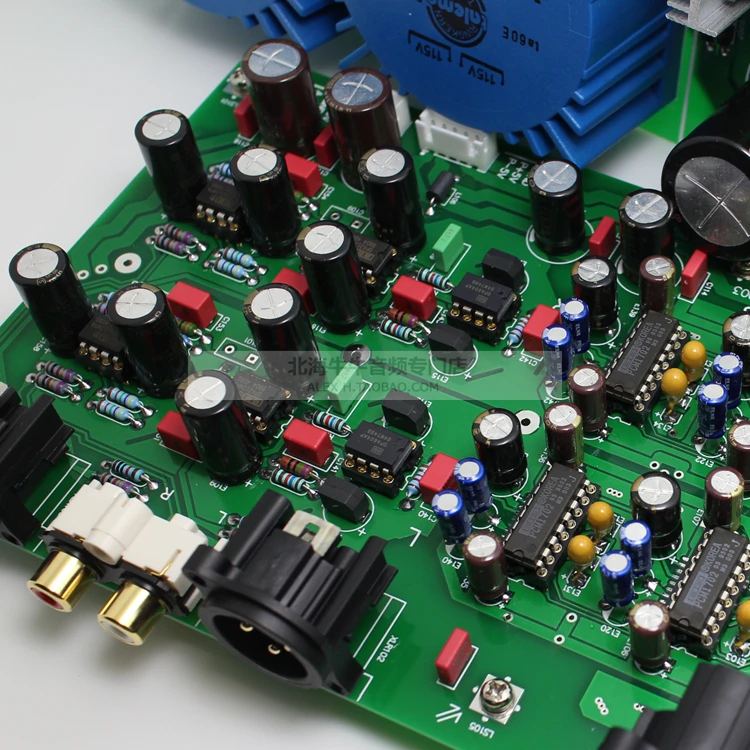

10:1 аналоговый LPF, обратитесь к MDA-1000, настройте значение LPFQ, звук более нейтральный и прочный, 6 op amps используются в качестве основного аналогового выхода, 2 OPA604-это IV преобразование, 4 OPA2134-это LPF и баланс (XLR) буферный выход.
11: содержит входной интерфейс I2S, который может быть подключен к различным устройствам с выходом I2S или I2S устройствами, такими как PCs

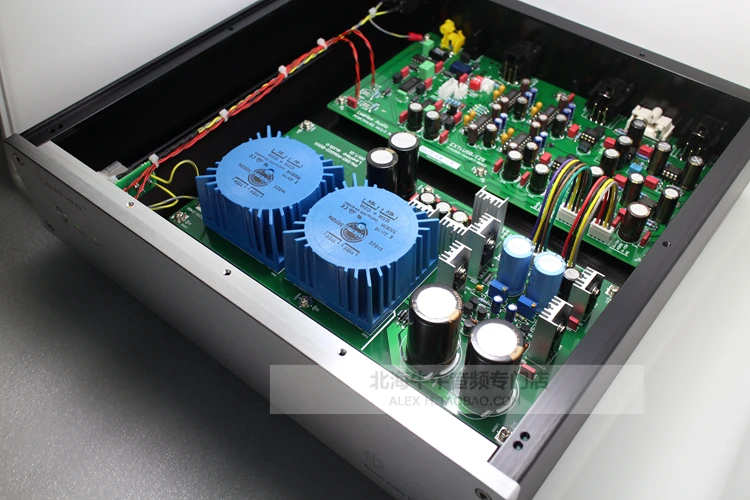

12: шасси принимает индивидуальные цельноалюминиевые шасси, толщина панели 8 мм, а вес шасси 3 кг, что уменьшает резонанс машины.
13: внутренний кабель использует импортированный тефлоновый посеребренный кабель для уменьшения низкого качества внутреннего кабеля и привести к ухудшению звука.
14: тщательное мастерство сборки посвящено стремлению нашего магазина к звуку.
