Формат цифрового ввода: 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96KHzAnd adaptive
Частотная характеристика: 10 Гц-22 кГц +/-0,5 дБ
Динамический диапазон: 110 дБ
Общее гармоническое искажение + шум: 0.0025% @ 1 кГц
Интермодуляция искажений: 0.003% @ 12-14K
Разделение каналов:-108дб @ 24 бит/96 к
Другие параметры:
Входной интерфейс: коаксиальный, оптическое волокно, сбалансированный цифровой вход (AES/EBU, внутреннее переключение)

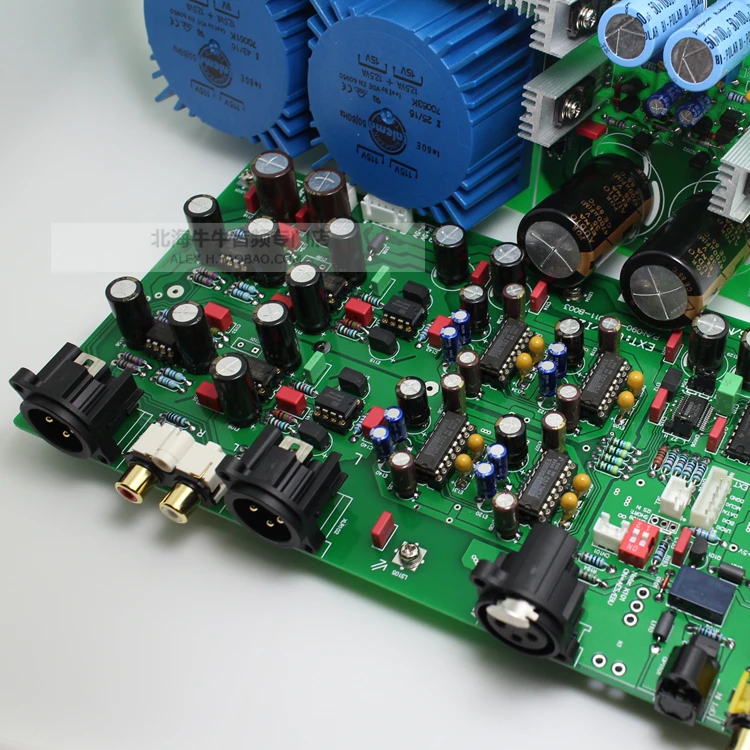

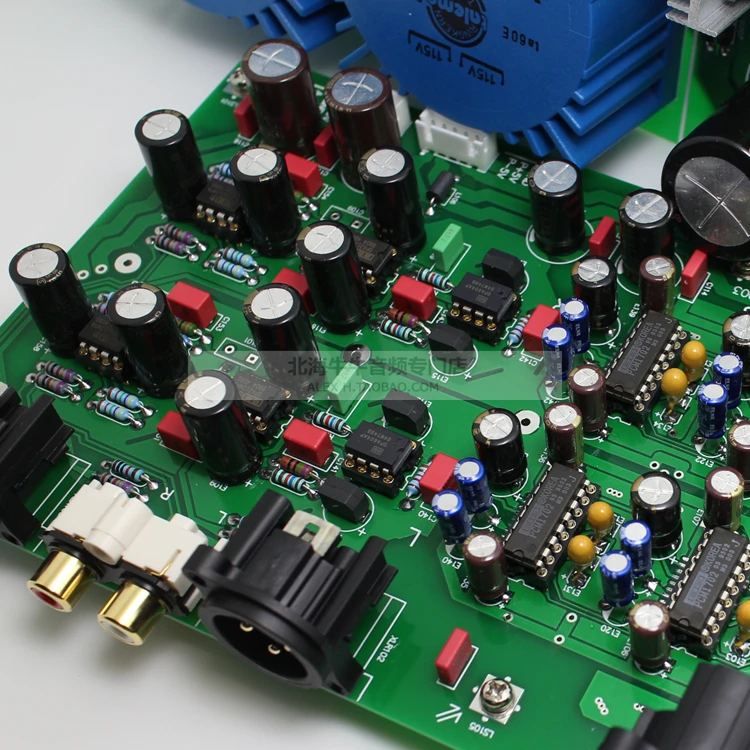

Выходной интерфейс: RCA (один конец) 2 В RMS,XLR (баланс) 4 В RMS
1.D/AOn board, потому что это не дизайн источника питания, после того, как вы его получите, вы можете сначала сделать часть питания, после сварки, сначала проверьте чертеж установки компонента, проверьте неисправность пайки, сварка утечки, независимо от того, вставлен ли электролиз, или нет, мощность Только после отсутствия ошибки. Он может быть подключен после того, как напряжение каждой группы является нормальным через питание на testD/A., питание board6Group Выход постоянного тока, выходное напряжение должно быть таким же, как указано на плате. U205(7915) нет Сварка.
2. На плате два переключателя циферблата, гнездо near2PThe переключается на цифровой сбалансированный вход (подключение: on = AES/EBU), гнездо near5PThe switchedI2S вход (подключение: ON = I2S IN). После производства ни один переключатель не должен включаться, по умолчанию используется коаксиальный или волоконный вход.
3. Плата питания andD/на борту подключения, Сварочная розетка не должна быть изменена, после завершения производства, она должна быть сосредоточена на проверке. После того, как вы не подсоединили обратную линию электропередачи, это вызывает опасность!

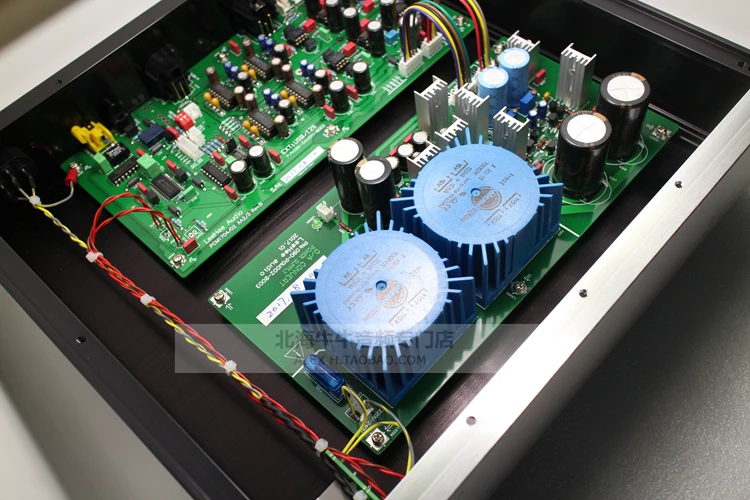

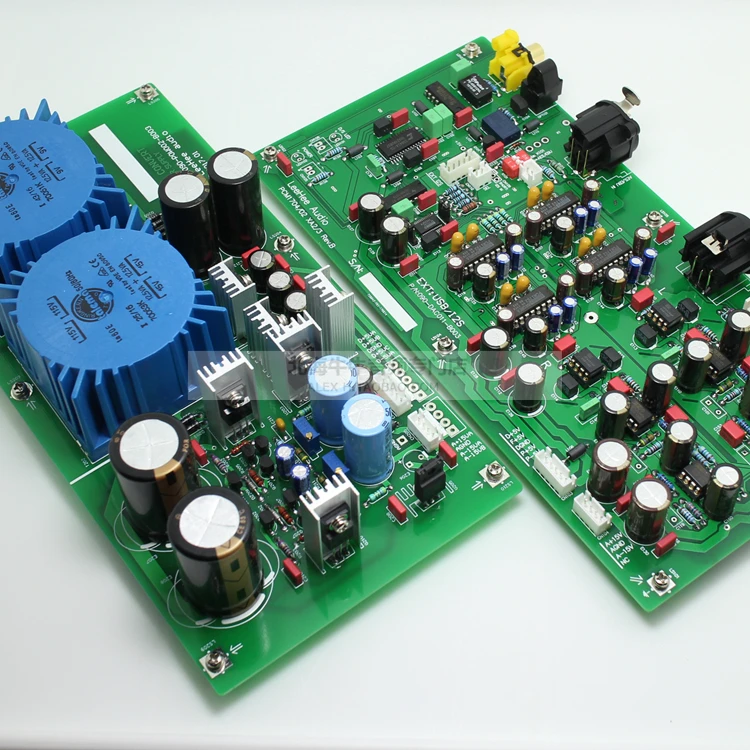

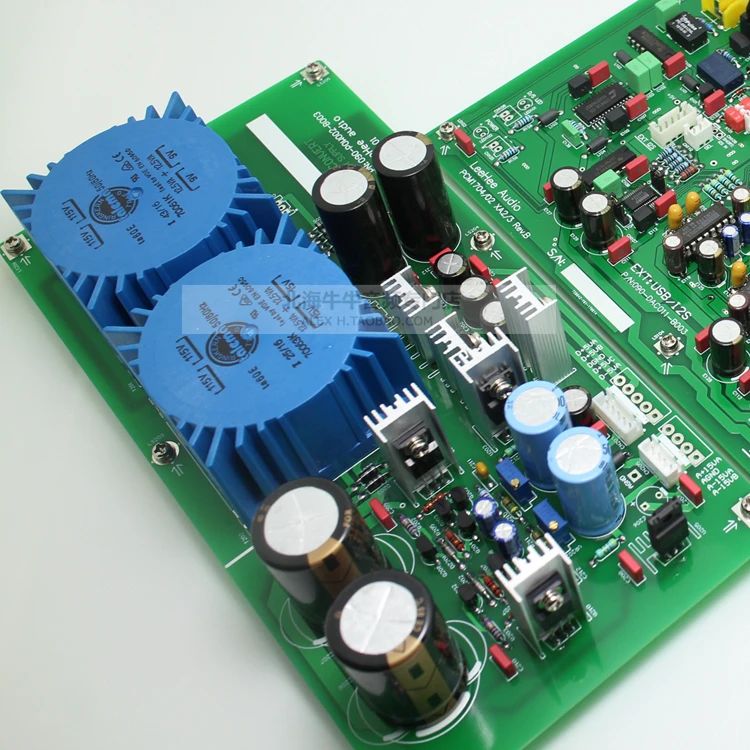

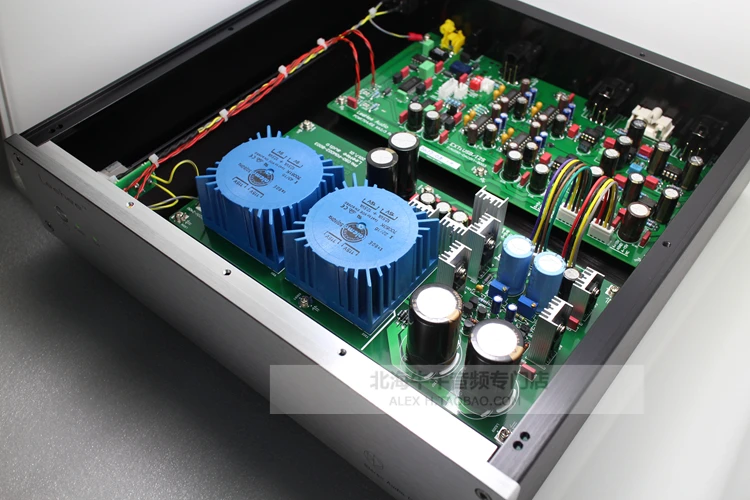

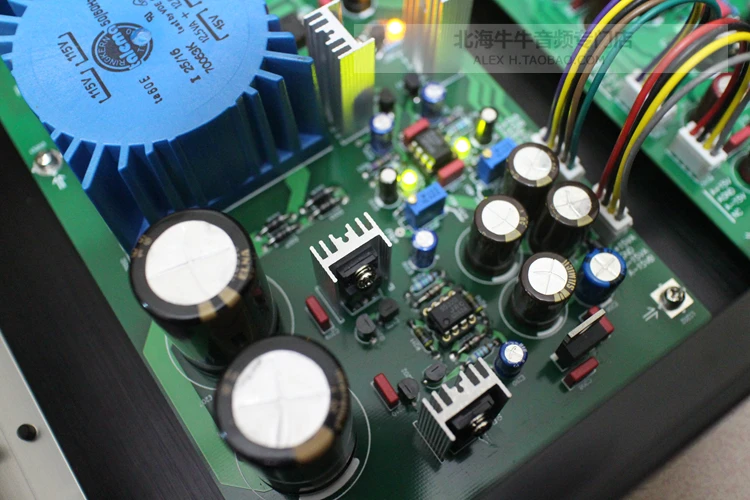

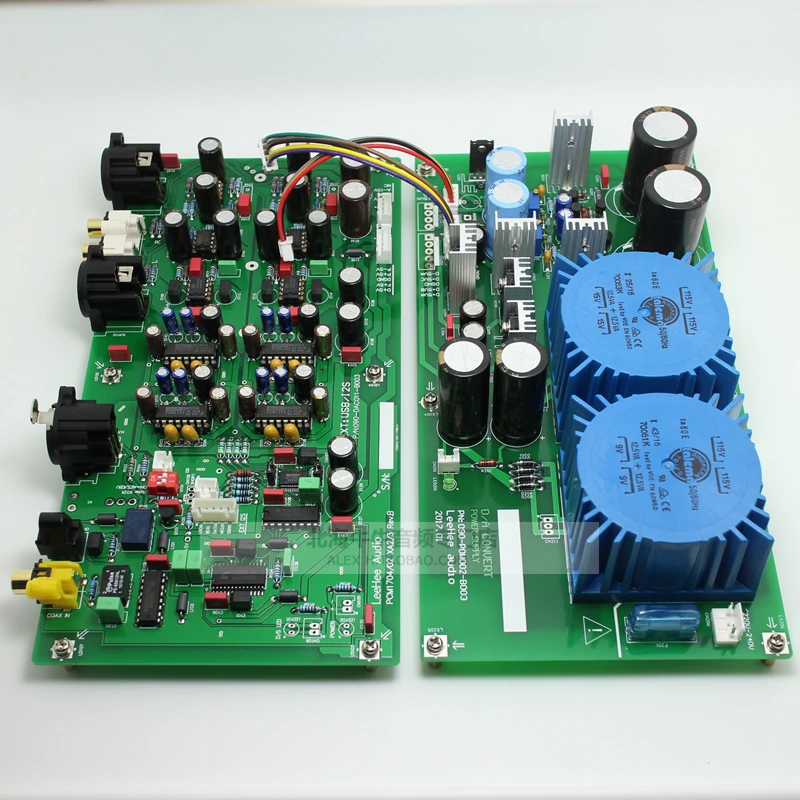

4. Используйте два набора напряжений переменного тока: пару pairs15-18V, пару pairs9-12V, интегрированная плата питания предназначена для использования TALEMA 15-25WTransformer, прямой сварки onPCBupper. Независимая плата питания и интегральная схема питания точно такие же, только положение установки трансформатора опущено, адаптируется к большему количеству вариантов трансформатора.

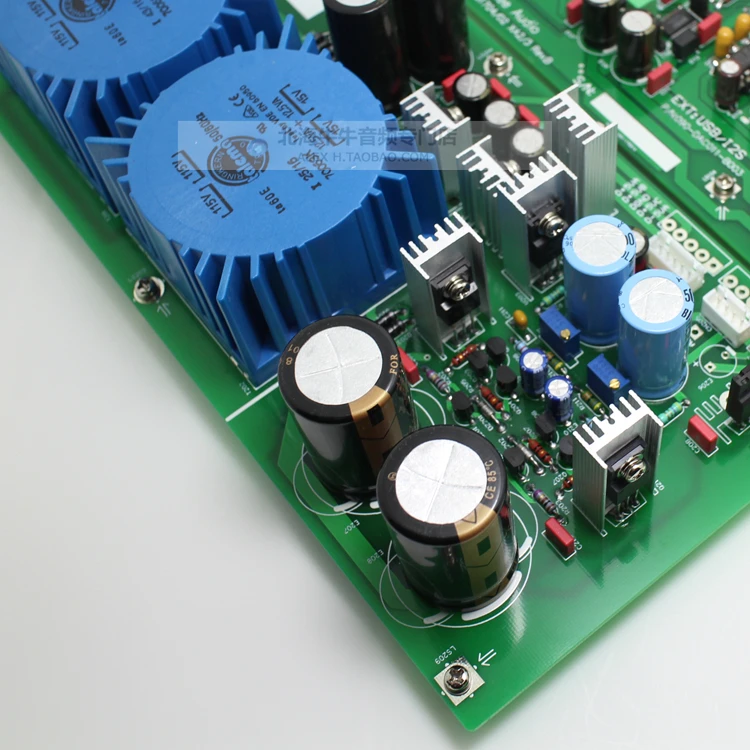

5. Радиатор может быть установлен без изоляции, потому что он уже избегает дизайна. Нет короткого замыкания. Теплопроводящая силиконовая смазка может быть добавлена
6. Полярность электролитический конденсатор должен быть не ошибиться 。 малой емкости конденсаторов не может быть установлена неправильно, especiallyCS8412 PLLFoot47N (0,047 мкФ) постоянной ёмкости, универсальный конденсатор 。
7.makeD/A, вы можете сварить Первый патч, CS8414,DF1704
Больше способов игры:

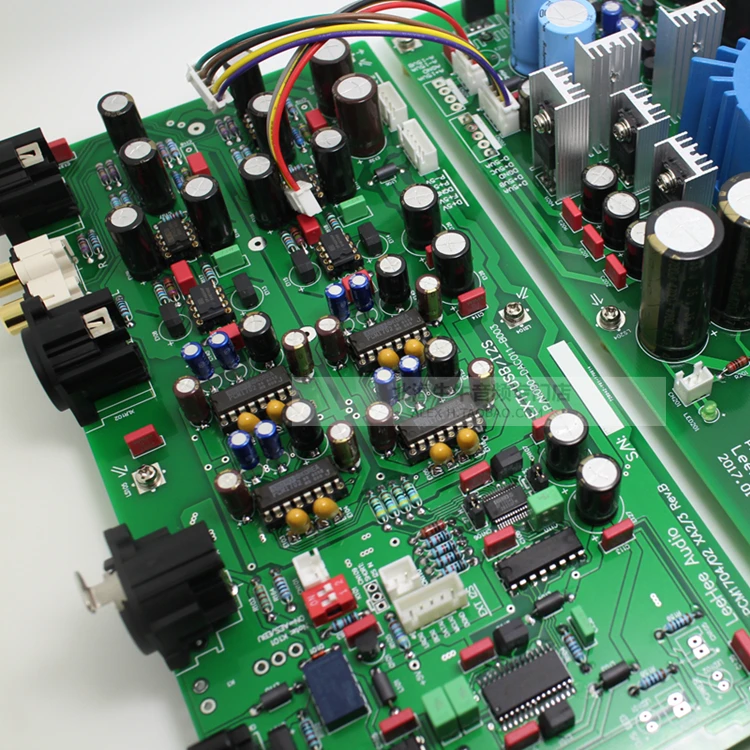

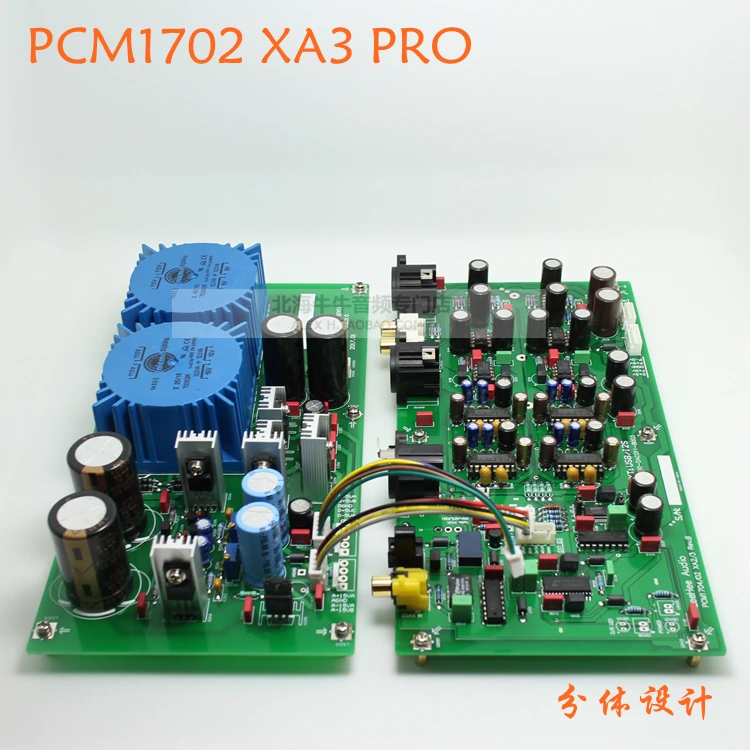

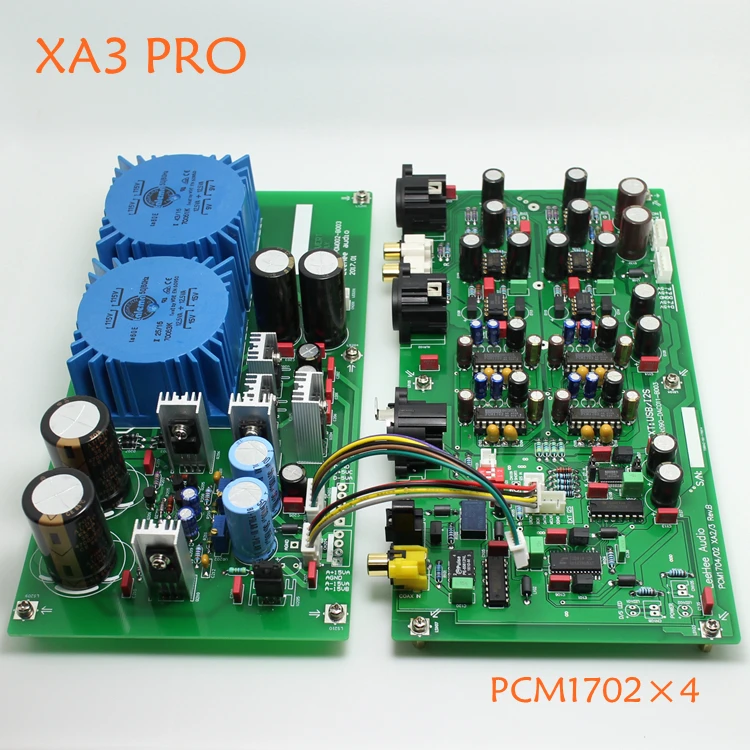

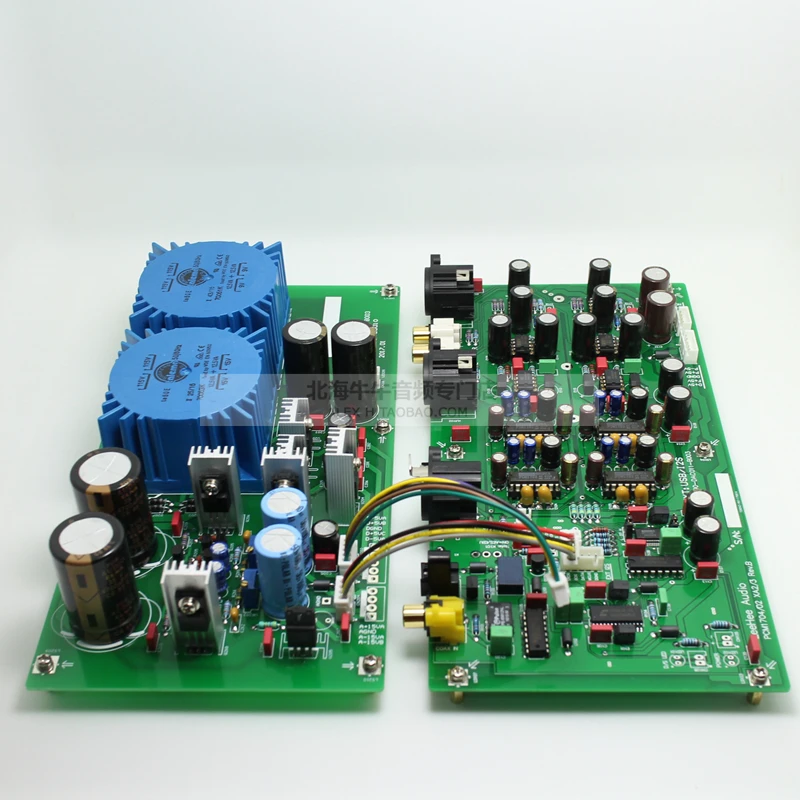

PCM1702 XA3, потому что это двойная конструкция, имеет доступ к to2Slice or4slicePCM1704. До тех пор, пока он изменится согласно lyivresistance будет делать, 2Use когда filming2.4K,4The пленка used1.2K. XA3OfDA PCB может быть совместимым pcm1704yespcm1704 ICCan использоваться взаимозаменяемо.
Отладка:
1. Проверка: после сварки всей машины тщательно проверьте чертеж установки. Проверьте, чтобы убедиться, что нет неисправных компонентов, короткого замыкания, ложной пайки. Нет проблем после осмотра, сначала отлаживайте плату питания, доступ (трансформатор доступа) соответствующего напряжения, измерение выходного напряжения постоянного тока должно быть объединено с pcbconsistency предмета. Имитационная часть +-15 в, она может быть тонкой настройки, Регулировка выходного напряжения до +-15 в.
Цифровой part3group + 5V,1group-5V,
Имитационная часть (дискретный Регулируемый источник питания) 1 группа + 15 В, 1group-15в (с помощью регулируемой регулировки до +-15 в)
2. Измерение напряжения: после включения одной платы питания и нормального тестового напряжения, вложение с помощью пластины cordD/Aplate, в это время не подключайте все, ПРОВЕРЬТЕ ли выходное напряжение Плата питания правильная (точки тестирования напряжения на плате Питания, рядом с выходной розеткой), проверьте, что все напряжения s не меняются, если есть какие-либо изменения, должно быть короткое замыкание, изоляция должна быть Найдено.
3.DF1704 27 футов yesSR0, эта нога регулирует наклон цифрового фильтра, Внешнее соединение isCN106Socket. После производства, сварка коротких замыканий 27, эти две точки.
4. После включения питания ICThere не должно быть перегрева, в это время, он может быть протестирован с многометровой выходной мощностью, нормальный выход без выхода постоянного тока. Это время для доступа к сигналу, вы можете слушать его нормально.
5. Будьте осторожны: когда питание включено, не подключайте плату питания и кабель питания между платами. Из-за ошибки во времени контакта, это приведет к высокому напряжению op amp обратно к чипу декодера, ущерб, вызванный
Эпилога: благодаря этой оптимизации и проверке, дополнительная информация pcm1702. реальная сила, его музыкальность и качество звука имеют reachedpcm1704.
