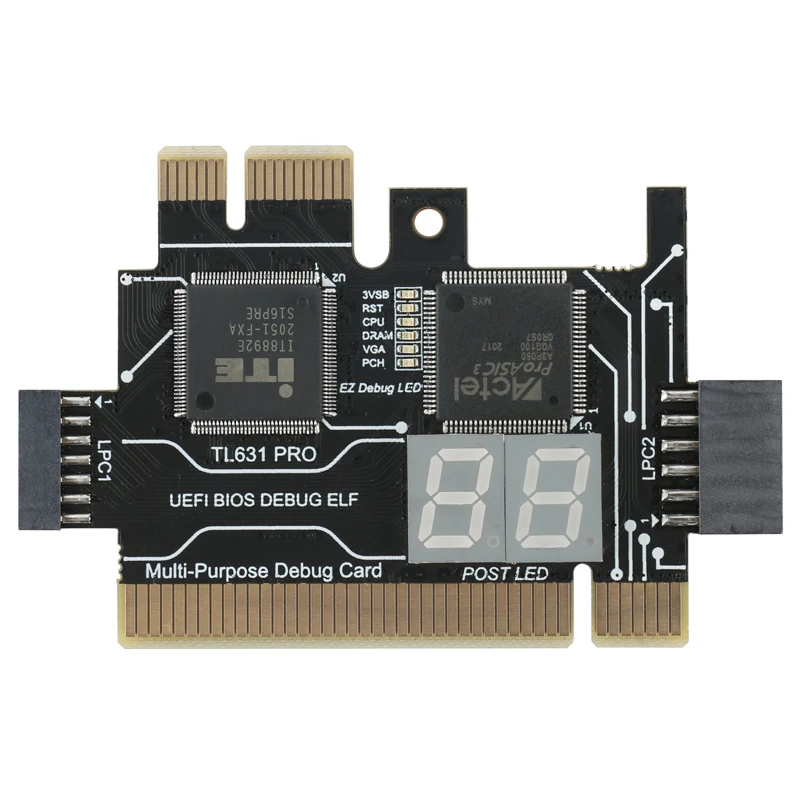

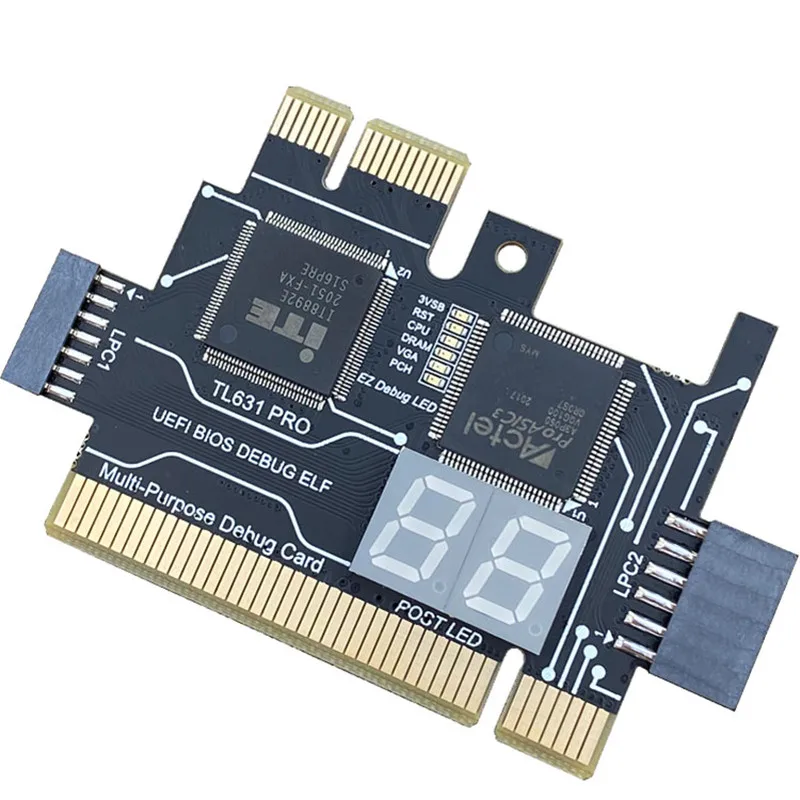

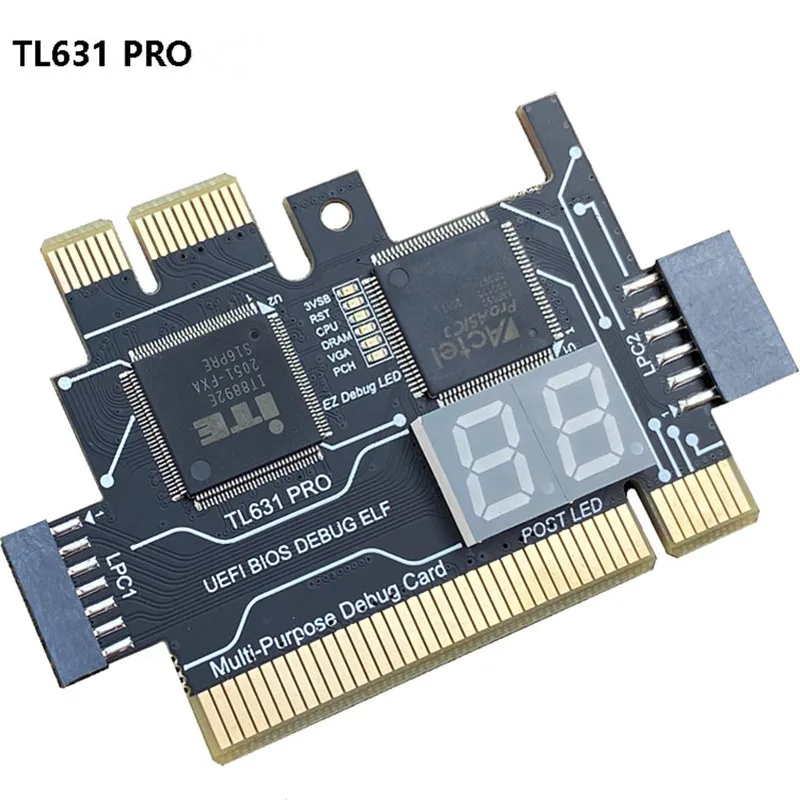

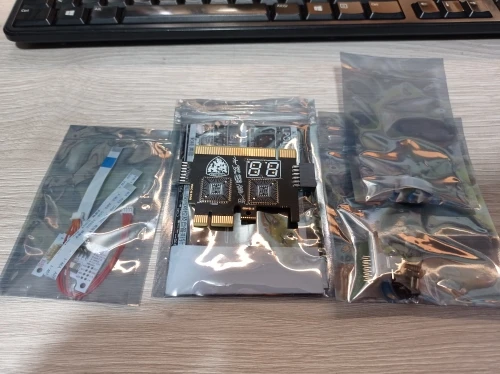

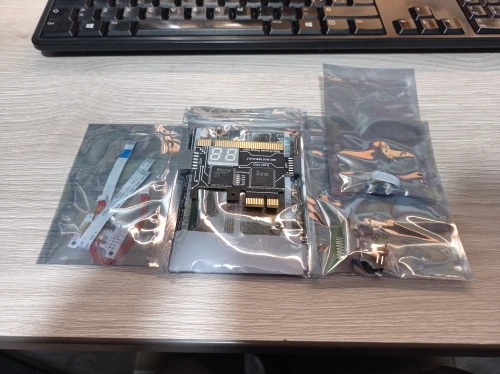

Многофункциональный универсальный диагностический анализатор материнской платы TL631 Pro PCI PCI-E LPC, тестер, карты отладки

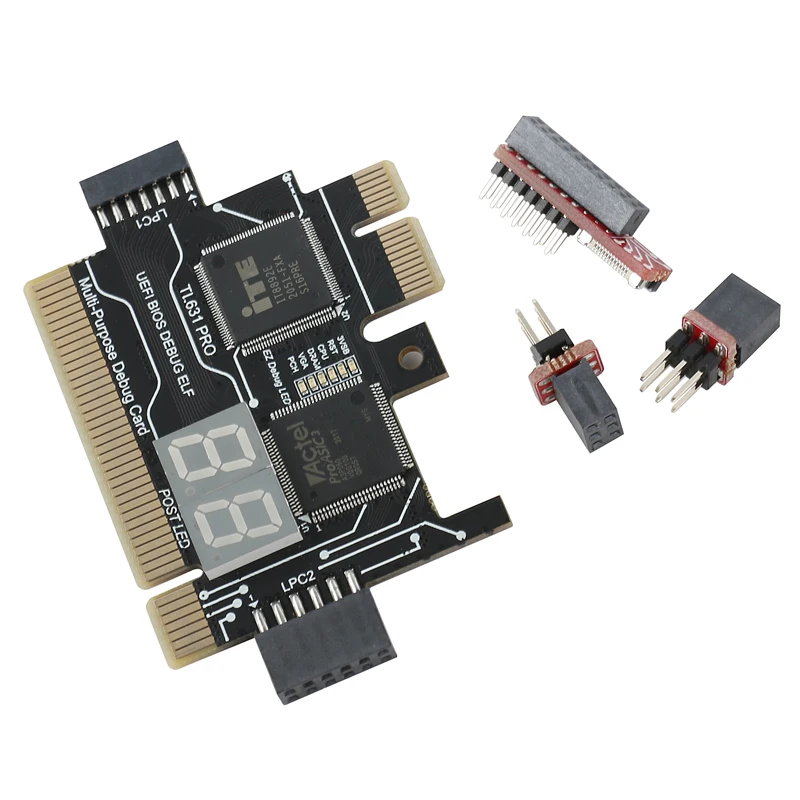

TL631 представляет новый чип серии флэш-памяти 130-nanometer actel ProASIC3 с новой чистой системой. Наследуем стиль семейного дизайна. Добавлены модули 2,0 и 2,54, добавлены ASUS, MSI, ASRock, диагностические функции и Добавлены функции flying line.

Обратите внимание, что не все материнские платы применимы. Пожалуйста, обратитесь к изображению ниже.

Когда вы размещаете заказ, пожалуйста, укажите свой адрес электронной почты, и мы предоставим инструкции на английском языке. Отправим вам

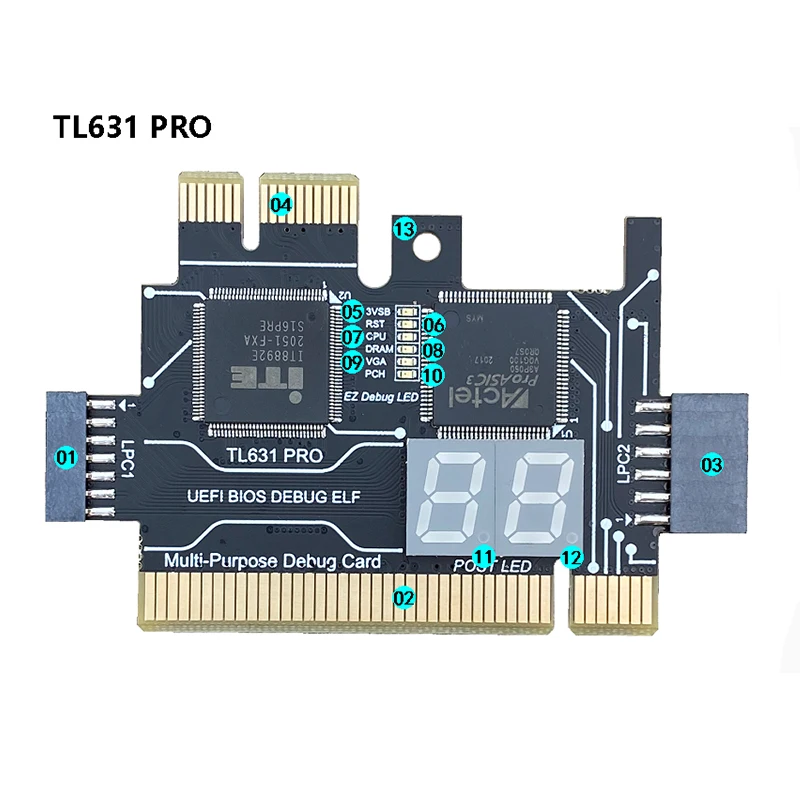

1.LPC1 общий высокоскоростной канал = подключение к материнской плате 2,0 маленький контактный интерфейс LPC, модуль 2,0

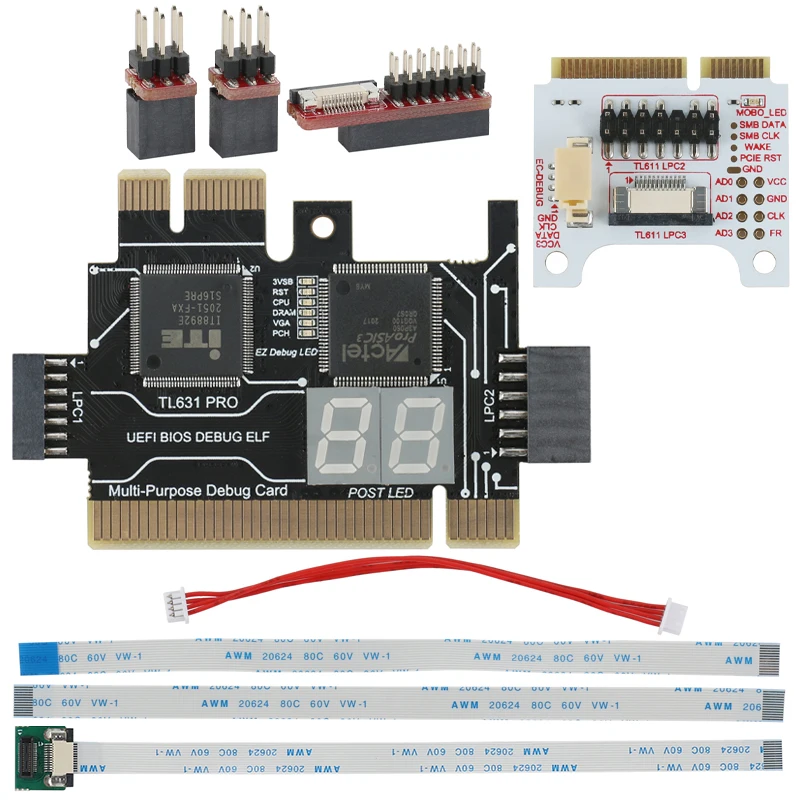

(Модуль расширения LPC3 интерфейс можно подключить ноутбук мини PCIE конверсионная карта, A-DEBUG конверсионная карта, ASUS ноутбук Delight-CON. EC-DEBUG).

2. Высокоскоростной канал PCI = Поддержка всех разъемов PCI.

3.LPC2 общий высокоскоростной канал = подключение к материнской плате 2,54 большая брошь интерфейс LPC, ASUS COM-DEBUG. ASRock UART1, MSI JDP, Supermicro SPl.

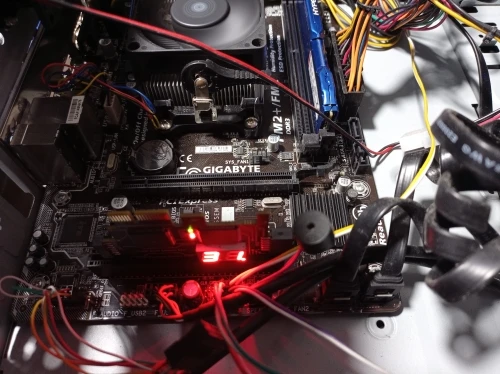

4. Высокоскоростной канал PCIE X1 = поддержка Gigabyte без материнской платы PCI (другие бренды не поддерживают).

5.3VSB индикатор питания, чтобы определить, является ли мощность нормальной.

6.RST индикатор сброса, чтобы определить, является ли сброс материнской платы нормальным (только при вставке PCI или PCIE)

7. Светильник индикатора ЦП, чтобы определить, является ли модуль ЦП нормальным.

8. Индикатор памяти DRAM, чтобы определить, является ли модуль памяти нормальным.

9. Светильник графического индикатора VGA, чтобы определить, является ли модуль видеокарты нормальным.

10. Светодиодный светильник PCH south bridge, чтобы определить, является ли модуль south bridge нормальным.

11.DP Десятичная точка, CLK сигнальный дисплей.

12.DP Десятичная точка, рамка отображения сигнала.

13. Резьбовое отверстие
