Подключенная версия _ 1,11 525 1605 кГц МВт средней яркости радиопередатчик

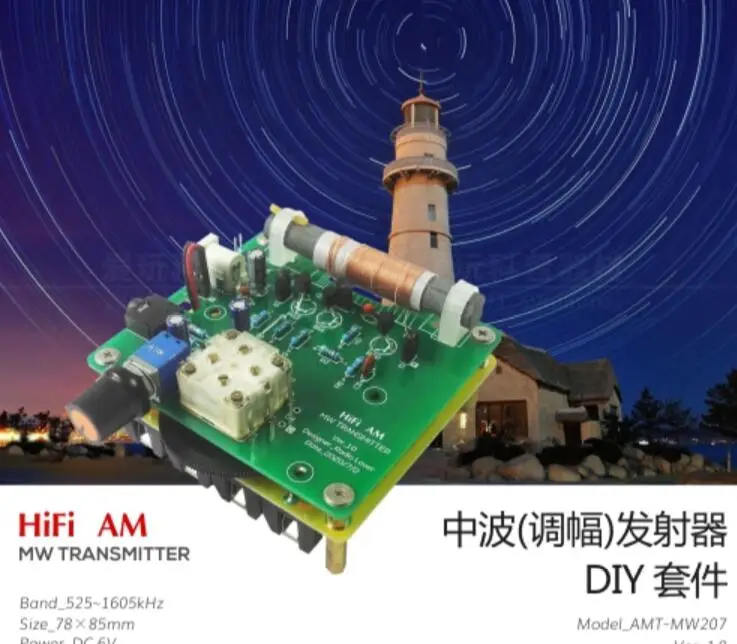

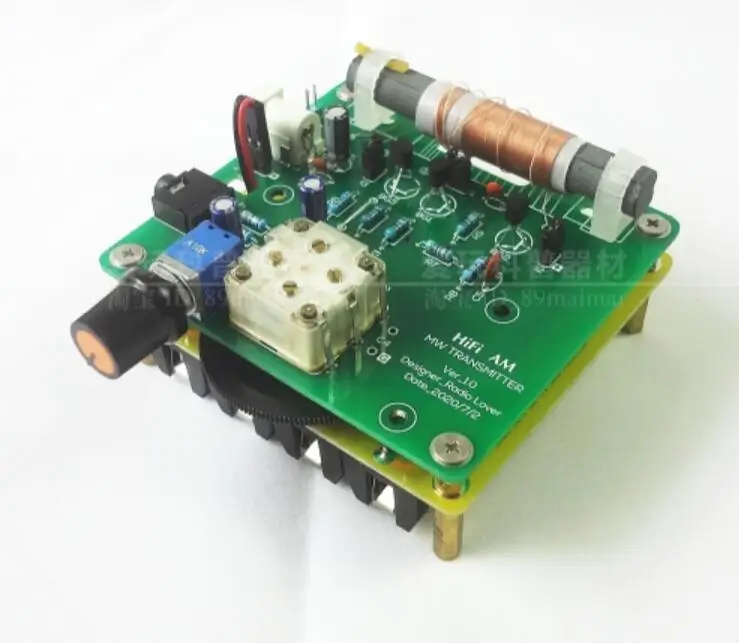

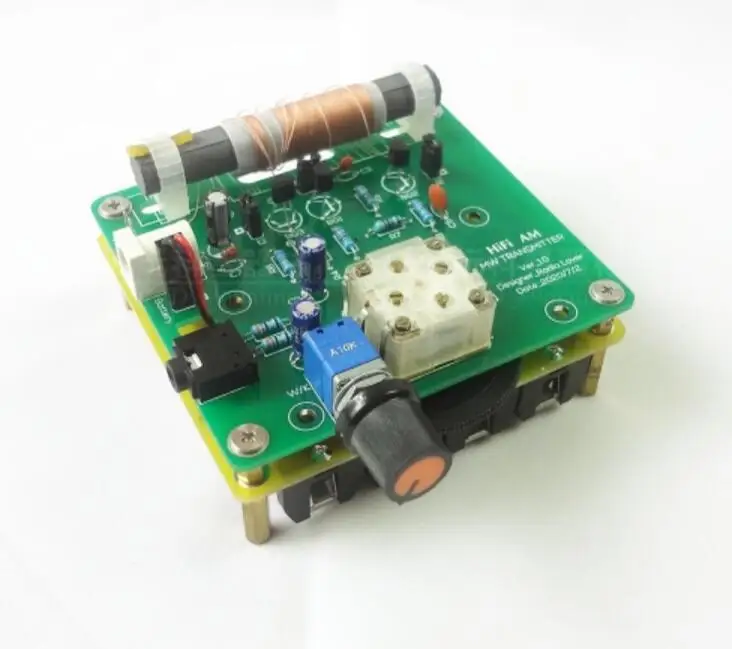

Комплект передатчика средней волны (амплитудная модуляция) (Model_AMT-MW207, Ver_1.11)

【Основные особенности готовой продукции 】

1. Диапазон частот: 525 ~ 1605 кГц

2. Напряжение источника питания: 6 В

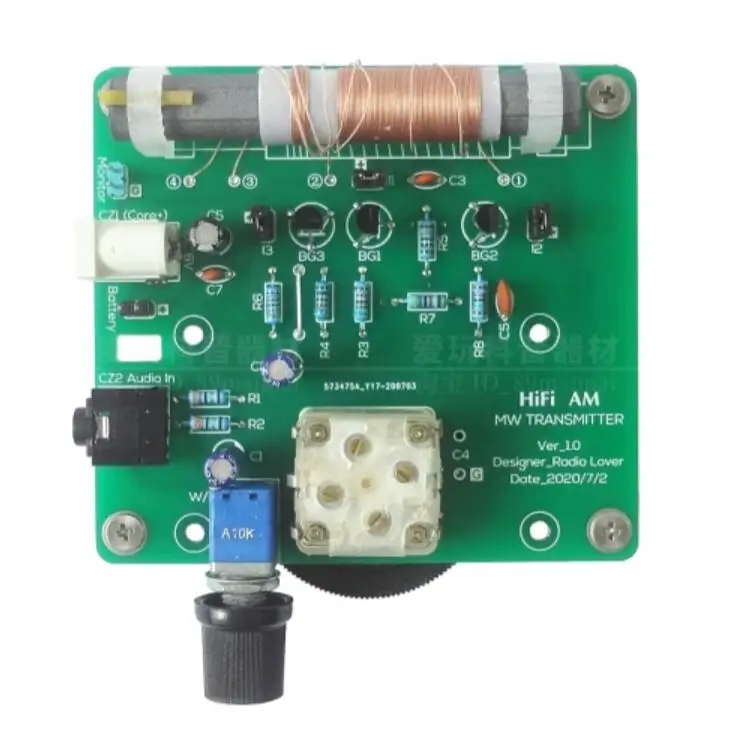

3. Размер печатной платы: 78 мм x 85 мм (длина × ширина)

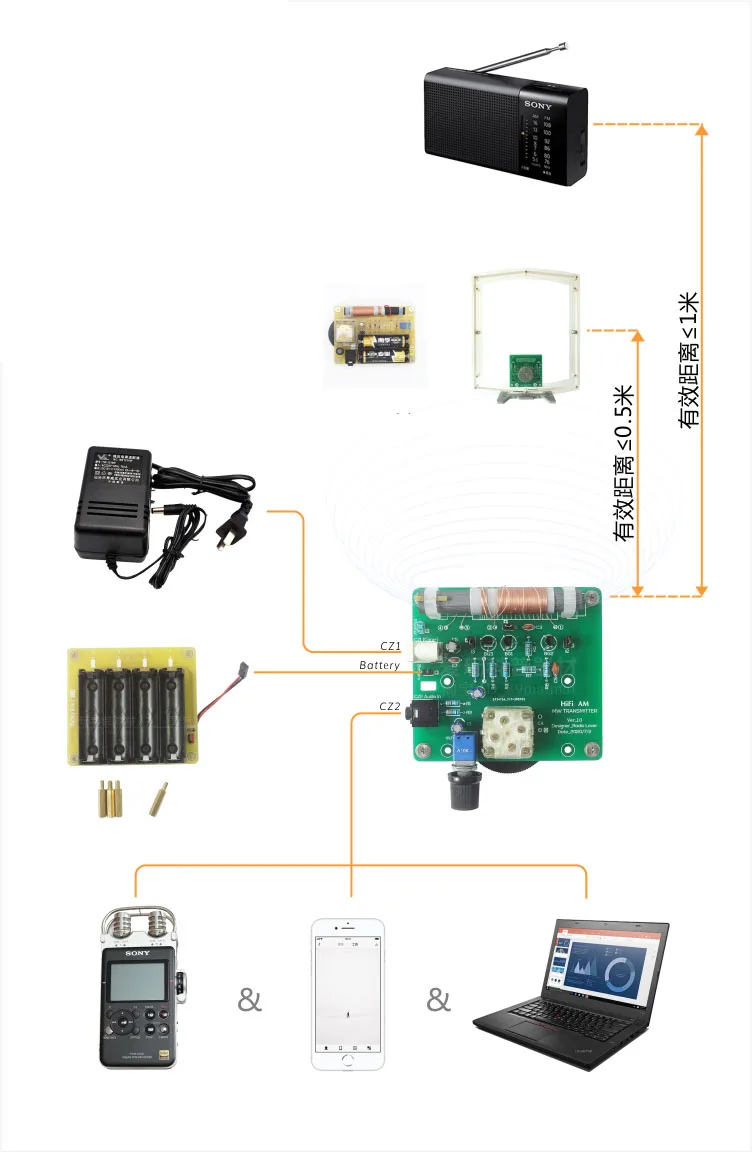

4. Расстояние передачи: Супергетеродинный приемник средней длины волны радио составляет около 1 м, а также прямого типа средней длины волны радио составляет около 0,5 метр

【Features】

1. Схема проста. Он состоит только из часто используемых триодов и компонентов сопротивления-емкости, и его легко изготовить без аудиотрансформаторов;

2. Качество звука хорошее. В пределах номинального расстояния передачи качество звука близок к fm-трансляции, и соотношение сигнал/шум хорошее, особенно эффект приема с ретранслятором не сильно отличается от прямого вещания модулированного сигнала;

3. Не требуется внешняя антенна (средняя волна требует десятков метров), и приемник полностью зависит от магнитного поля, просочившегося магнитным стержнем, который легко реализовать, но расстояние передачи относительно короткое;

4. Существует множество интерфейсов, спроектированных с различными уровнями транзисторов, перемычками для проверки тока и внешними разъемами питания, которые просты в использовании и расширяют функции;

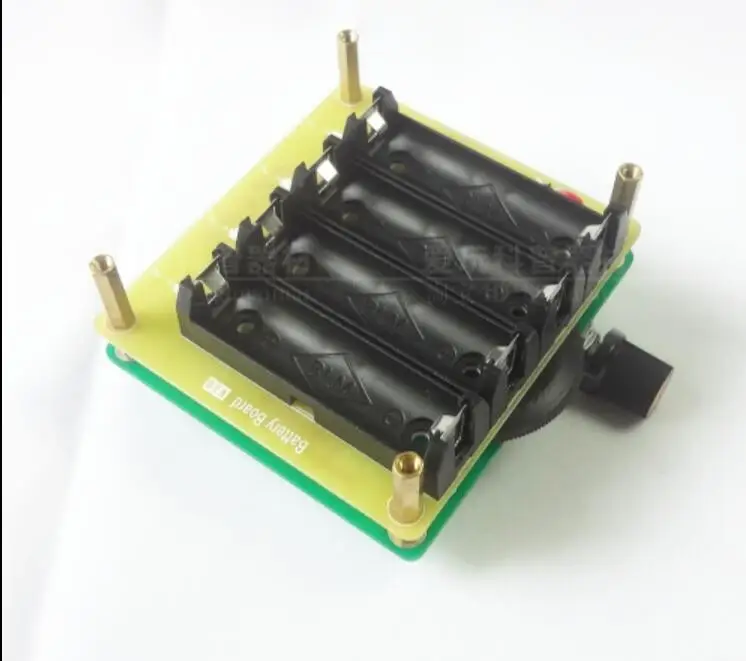

5. Его можно использовать с внешним источником питания, или его можно использовать независимо, добавив модуль аккумуляторной батареи (панель питания).

【Описание продукта 】

1. В этом наборе используется полностью Дискретная схема, которая особенно подходит студентам для изучения принципов работы, практики производства и тестирования;

2. Переменные конденсаторы используют частотную модуляцию и амплитудную модуляцию четырехкратных переменных конденсаторов и соединяют две Амплитудные модуляционные соединения параллельно для получения достаточной емкости. Четырехместный лучше, чем обычный 223P AM двухсоединенный переменный конденсатор, и он чувствует себя лучше;

3. В схема основа сделана из стекловолокна материал, толщина измерения составляет около 1,5 ~ 1,6 мм, односторонний зеленый/масло белыми буквами, колодка опрыскивают в жестяных коробках, си И он может быть непосредственно припаян без шлифования;

4. Печатная плата, полученная покупателем, может немного отличаться от образца на картинке, в основном из-за изменения положения компонента и той же структуры цепи. Этот продукт был изменен и улучшен раз от опытных образцов до проданных продуктов (в основном для изменения проводки печатной платы) и все еще находится в постоянном улучшении. Обычно незначительные изменения, такие как небольшое движение позиций компонентов и небольшие настройки проводки, не изменят номер версии и не будут повторно фотографировать и загружать, настоящим заявляем;

5. Руководство содержит схемы и схемы платы, а также методы отладки и опыт в любительских условиях. Если вам нужна дополнительная информация и профессиональные методы отладки, пожалуйста, загрузите или обратитесь к соответствующим профессиональным книгам в интернете;

6. Передатчик доска оснащен сенсорным дисплеем 3,5 мм наушников сигнальной линии, и работающий от аккумулятора доска является необязательным и несущественные, без батареек.

【Effect】

Этот передатчик хорошо работает в эффективное расстояние (0,5 ~ 1 м), и звук, отличающаяся хорошей устойчивостью высока, особенно с радиоприемниками прямого типа (например, в нашем магазине 636 и 68-1 однотрубные машины) с нашей собственной высокой устойчивостью. При прослушивании наушников качество звука не сильно отличается от качества непосредственно проигрывателя.
