Основные характеристики готовой продукции 】
1. Частотный диапазон: 525 ~ 1605 кГц
2. Напряжение питания: 6 В
3. Размер печатной платы: 78 мм x 85 мм (длина × ширина)

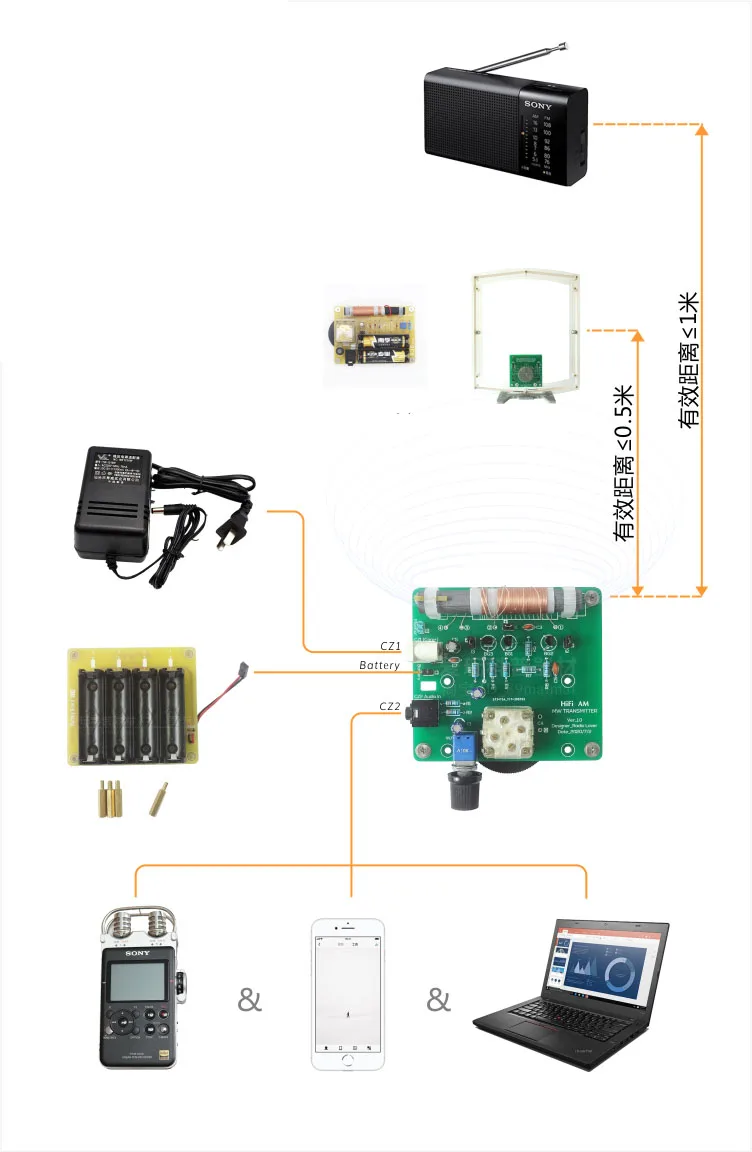

4. Дальность передачи: сверхгетеродинное среднее волновое радио составляет около 1 метра, прямое среднее волновое радио-около 0,5 метров
【Features】
1. Схема проста. Он состоит только из широко используемых триодов и компонентов сопротивления-емкости, без аудио трансформатора, легко сделать;
2. Качество звука хорошее. В пределах номинального расстояния передачи, качество звука близко к fm-вещанию, и соотношение сигнал-шум хорошее, особенно эффект приема с ретранслятором не сильно отличается от прямого вещания модулированного сигнала;
3. Внешняя антенна не нужна (средняя волна требует десятков метров), и приемник полностью зависит от магнитного поля, протекающего магнитным стержнем, который легко осуществить, но расстояние передачи относительно короткое;

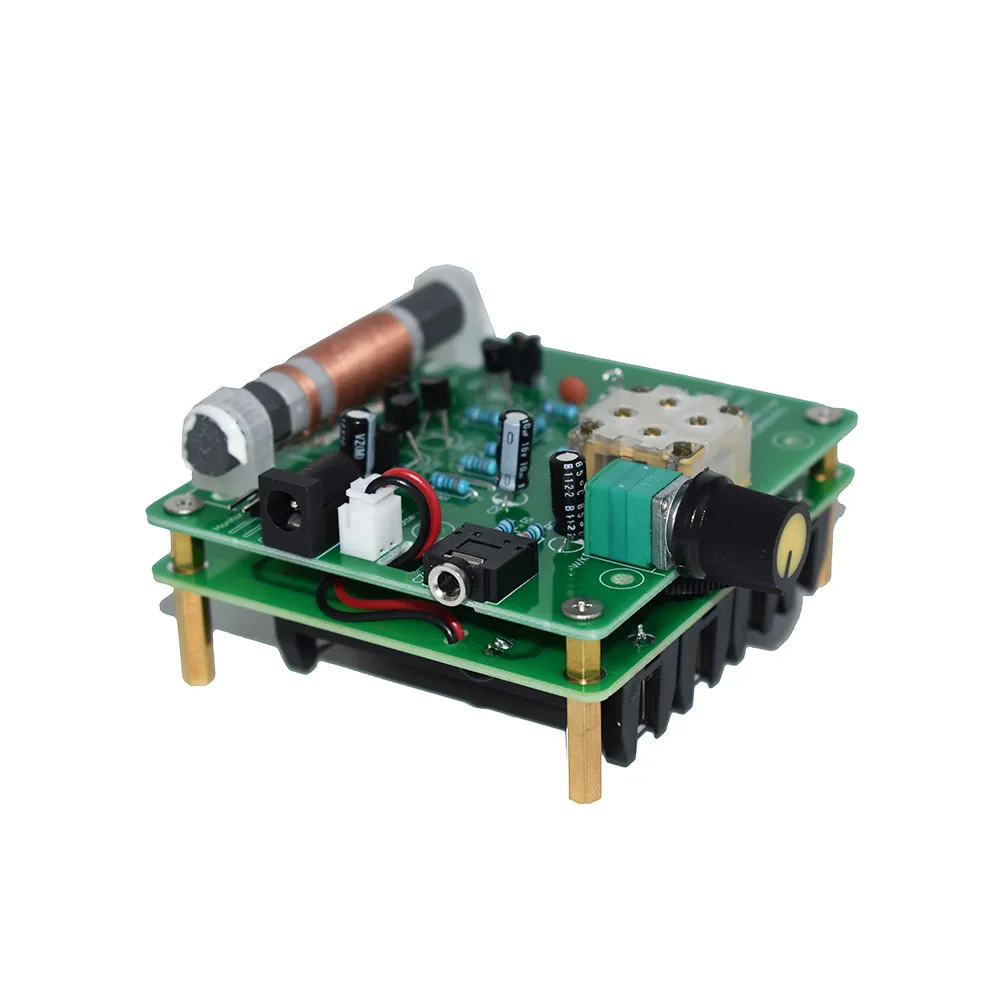

4. Есть много интерфейсов, спроектированных с различными уровнями транзисторов, тестовых перемычек тока и внешних разъемов питания, которые просты в использовании и расширяют функции;

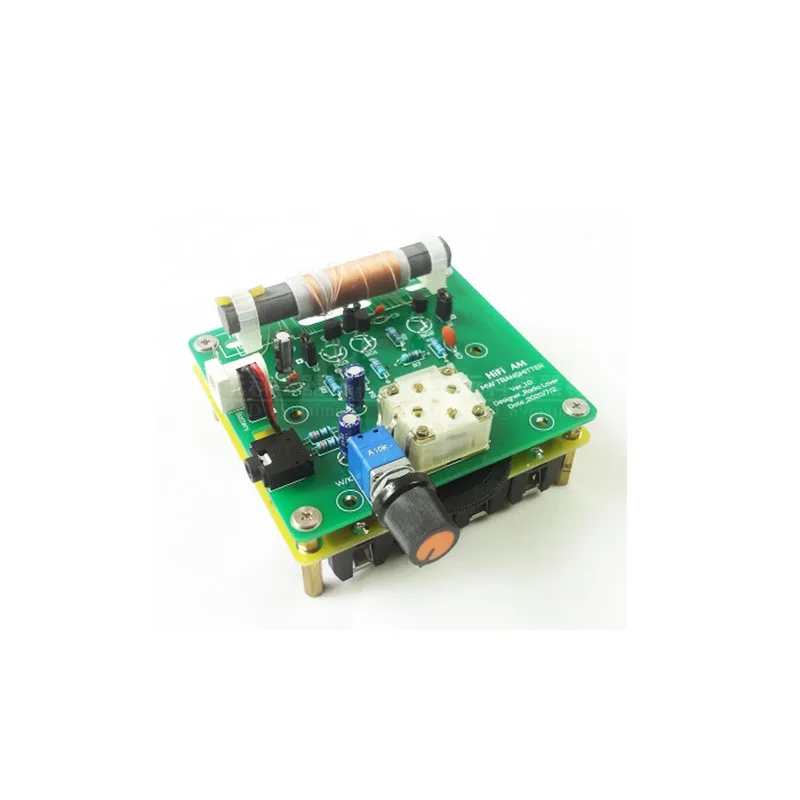

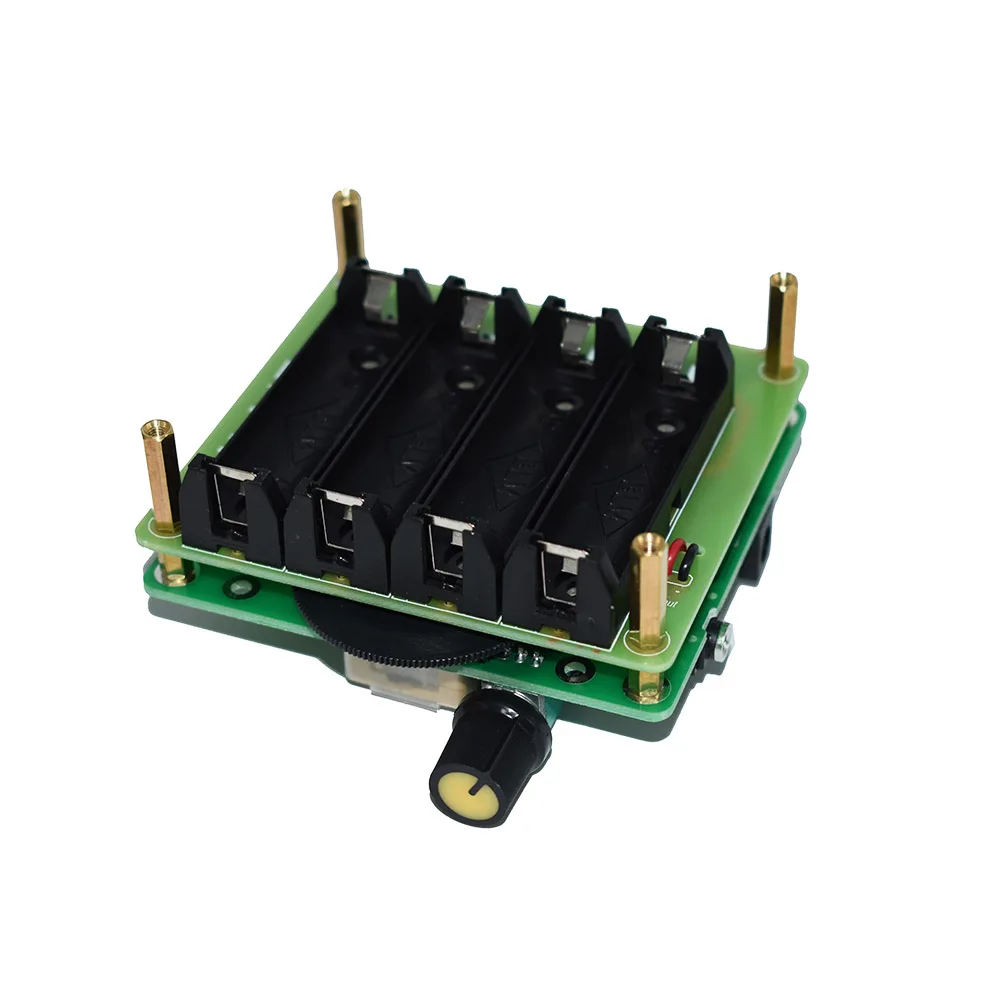

5. Его можно использовать с внешним источником питания, или его можно использовать самостоятельно, добавив модуль аккумуляторной батареи (блок питания батареи).
【Описание продукта】
1. Этот комплект использует полностью дискретные схемы, которые особенно подходят для студентов, чтобы узнать рабочие правила, практиковаться в производстве и тестировании;

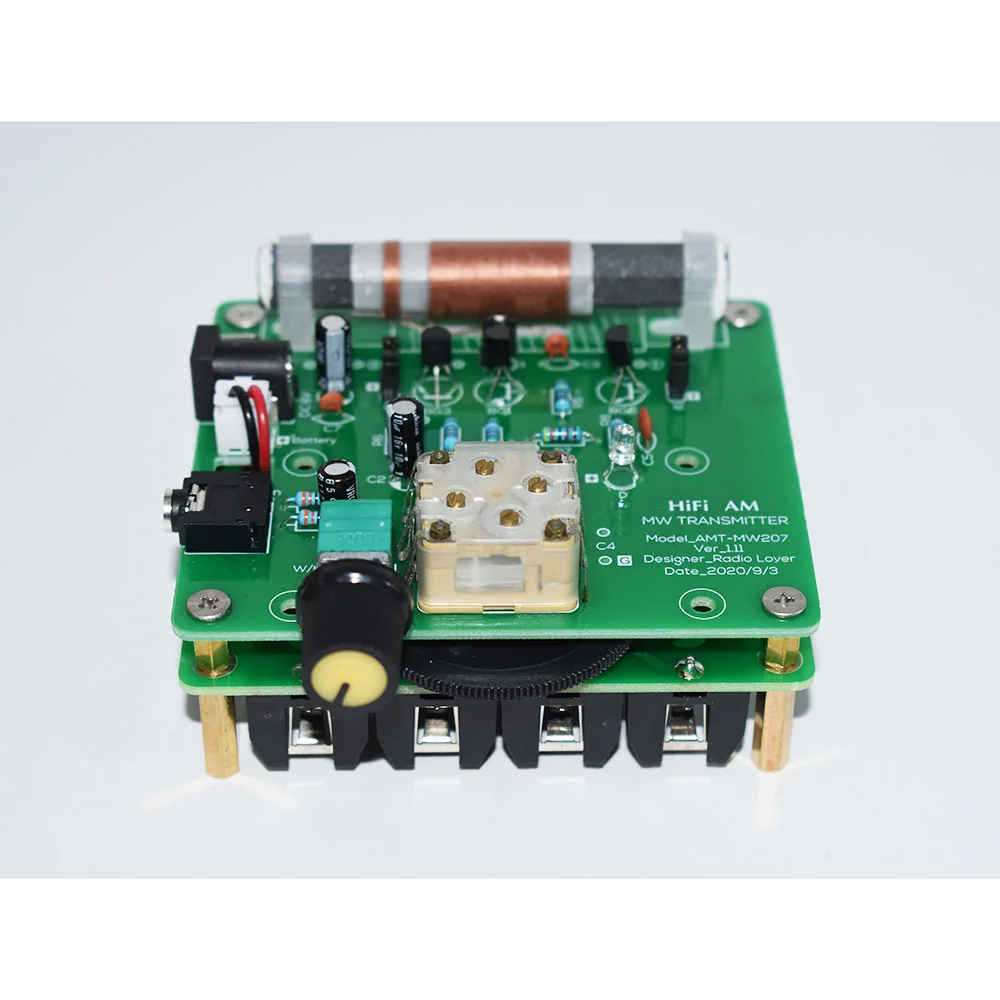

2. Переменные конденсаторы используют частотную модуляцию и амплитудную модуляцию, четырехкратные переменные конденсаторы, и соединяют две Амплитудные модуляционные муфты параллельно, чтобы получить достаточную емкость. Четырехъядерный лучше, чем обычный 223P AM с двойным подключением переменный конденсатор, и ощущается лучше;

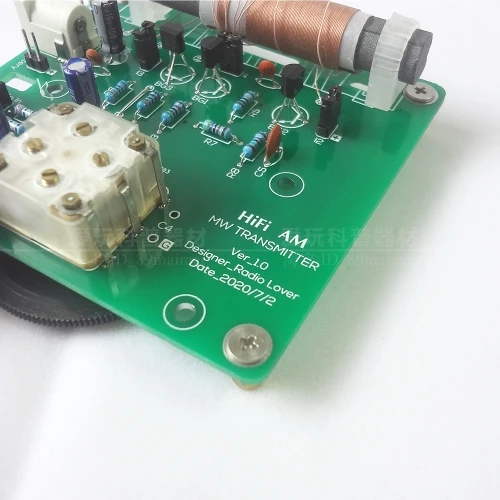

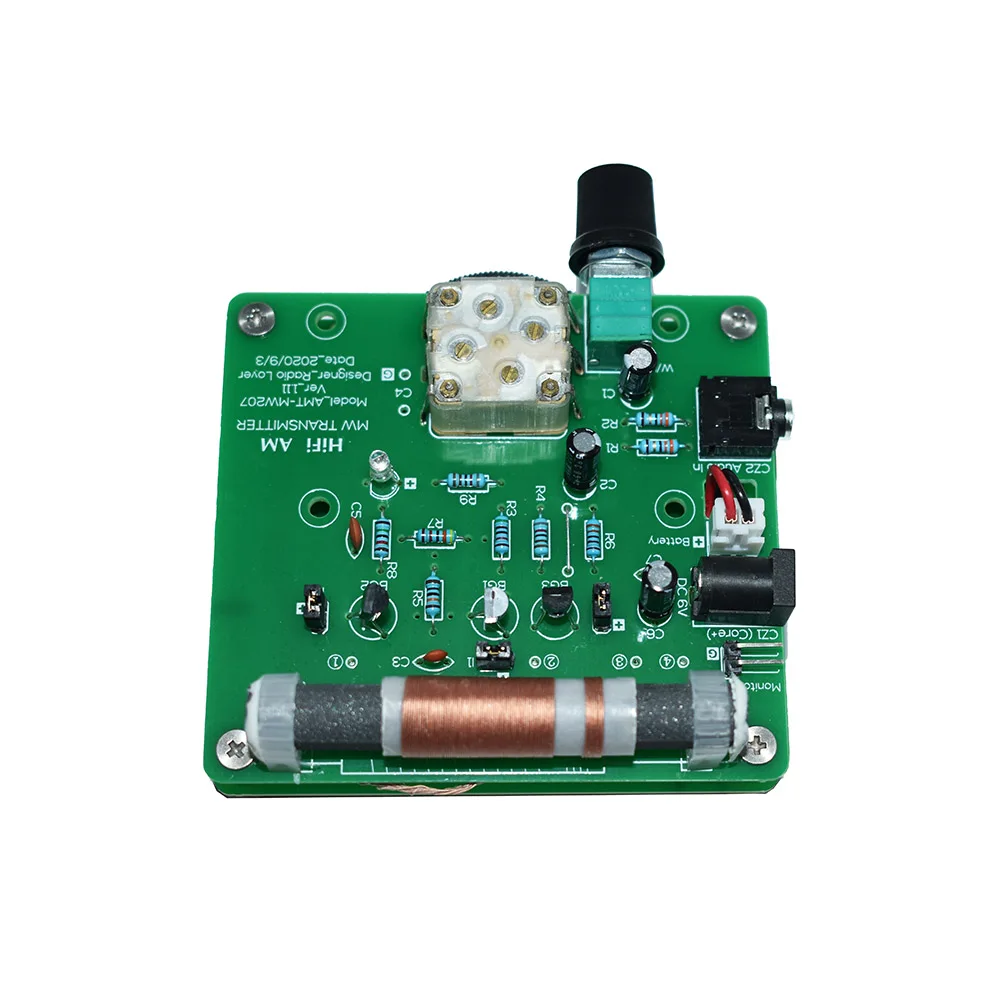

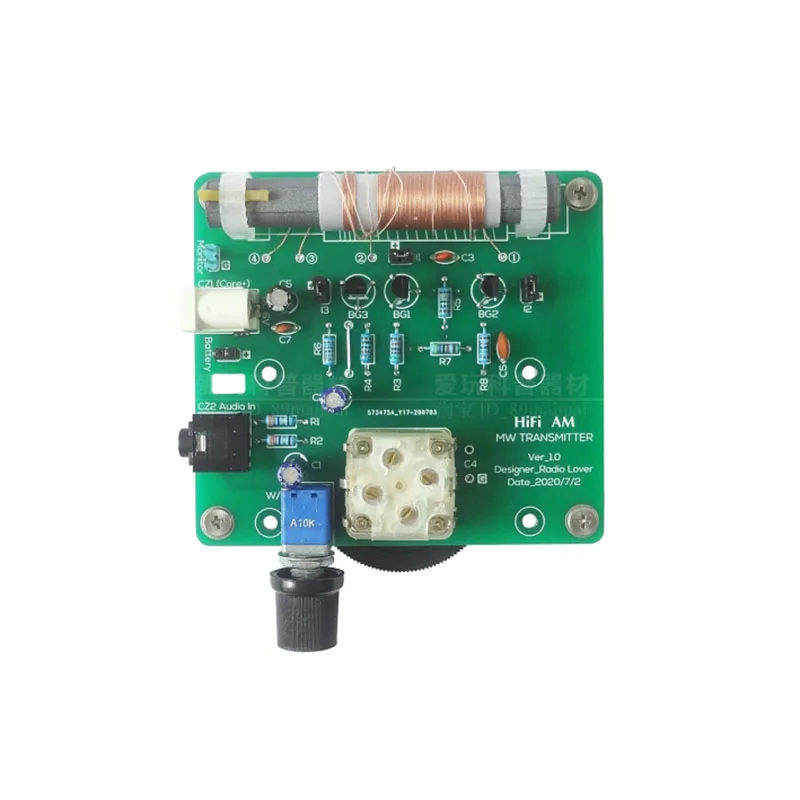

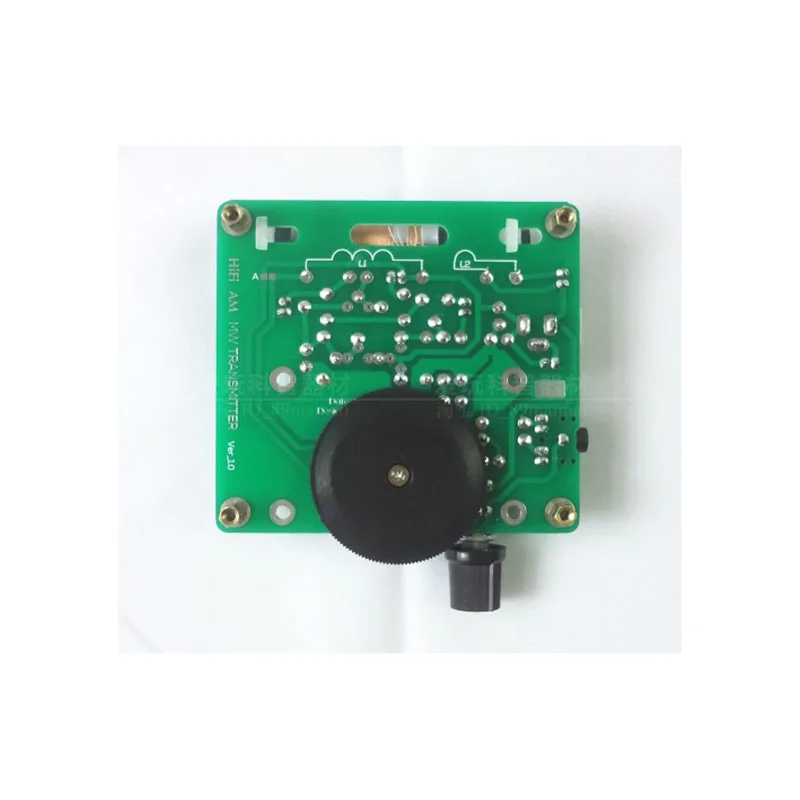

3. Основа печатной платы изготовлена из стекловолокна, толщина измеряется около 1,5 ~ 1,6 мм, односторонняя зеленая/масляная белая надпись, накладка распыляется оловом, И может быть непосредственно сварен без шлифования;
4. Монтажная плата, полученная покупателем, может немного отличаться от образца на картинке, в основном из-за изменения положения компонентов и той же структуры цепи. Этот продукт был изменен и усовершенствован в n раз от пробных образцов до проданных продуктов (в основном для изменения проводки монтажной платы), и все еще находится в непрерывном усовершенствовании. Обычно незначительные изменения, такие как небольшое движение позиций компонентов и незначительные изменения проводки не изменят номер версии и не будут повторно фотографировать и загружать, настоящим декларируем;
5. Руководство содержит схемы и Схемы печатной платы, а также методы и опыт отладки в любительских условиях. Если вам нужна дополнительная информация и профессиональные методы отладки, пожалуйста, загрузите или обратитесь к соответствующим профессиональным книгам в интернете;

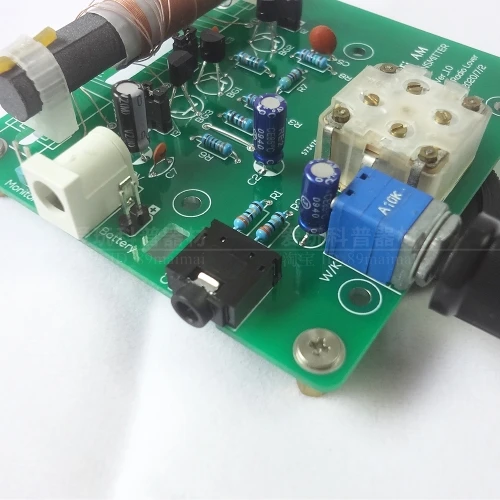

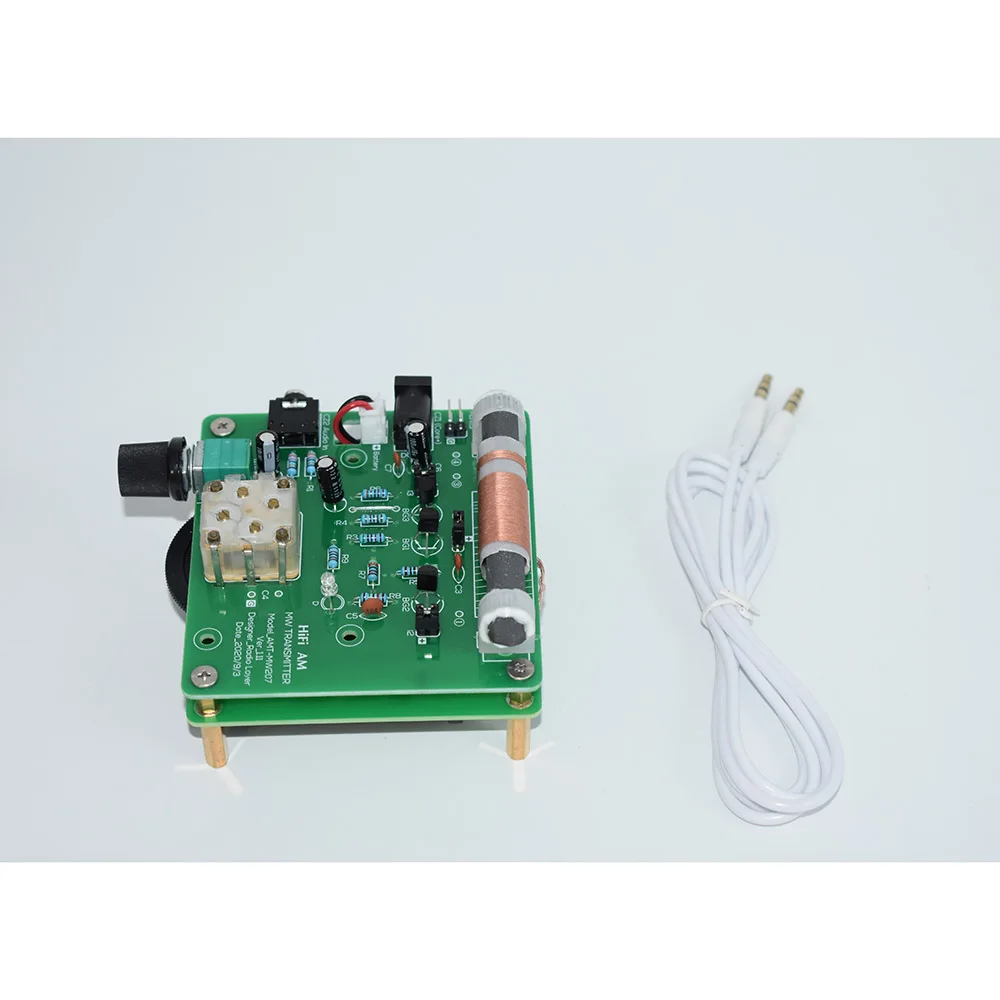

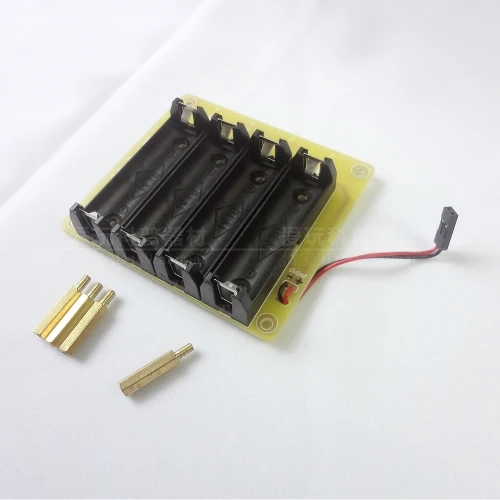

6. Плата передатчика оснащена 3,5 мм линией сигнала для наушников, а плата с питанием от батареи является дополнительной и не является необходимой, без батареек.
【Effect】
Этот передатчик хорошо работает на эффективном расстоянии (0,5 ~ 1 м), и точность звука высокая, особенно с радио прямого типа (например, в нашем магазине 636 и 68-1 однотрубные машины) с нашим самодельным высоким сопротивлением при прослушивании наушников, качество звука не сильно отличается от качества проигрывателя напрямую.
