Портативный генератор синусоидального сигнала ARINST ArSiG-S, 1 МГц-6200 МГц, сенсорный экран

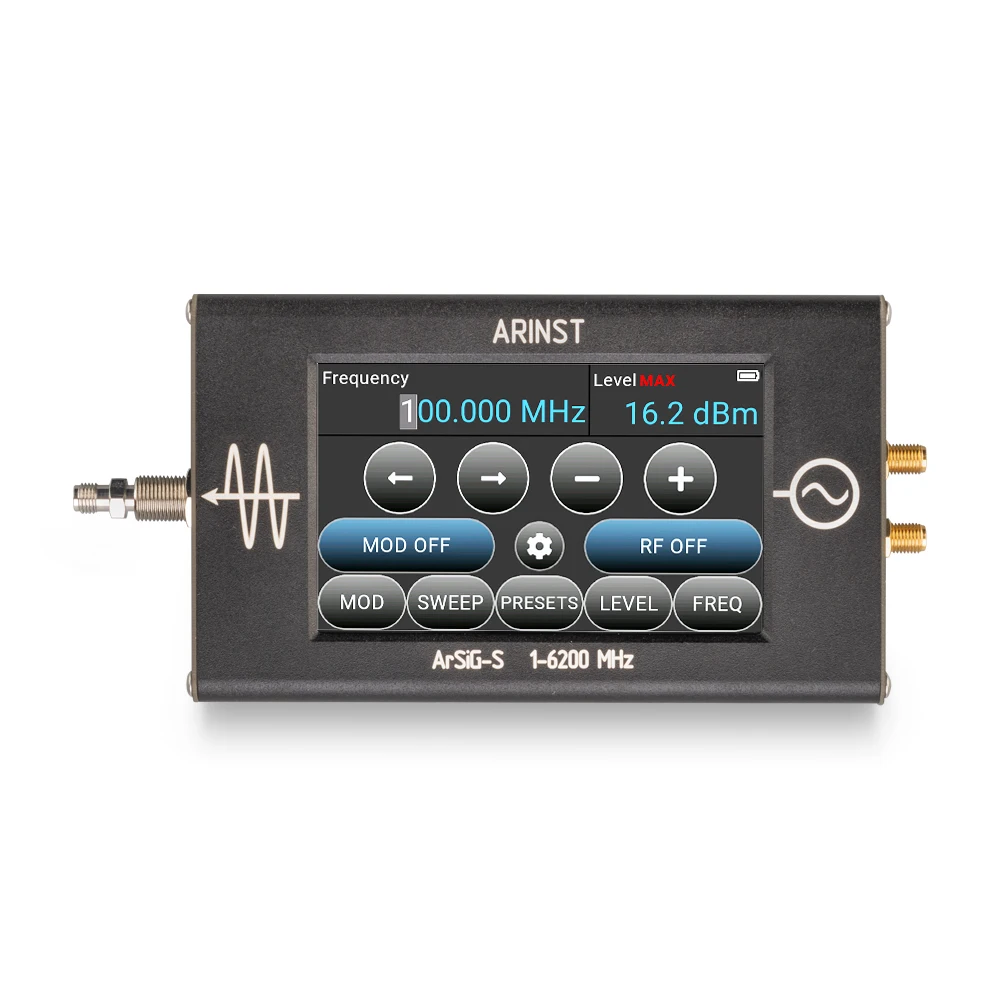

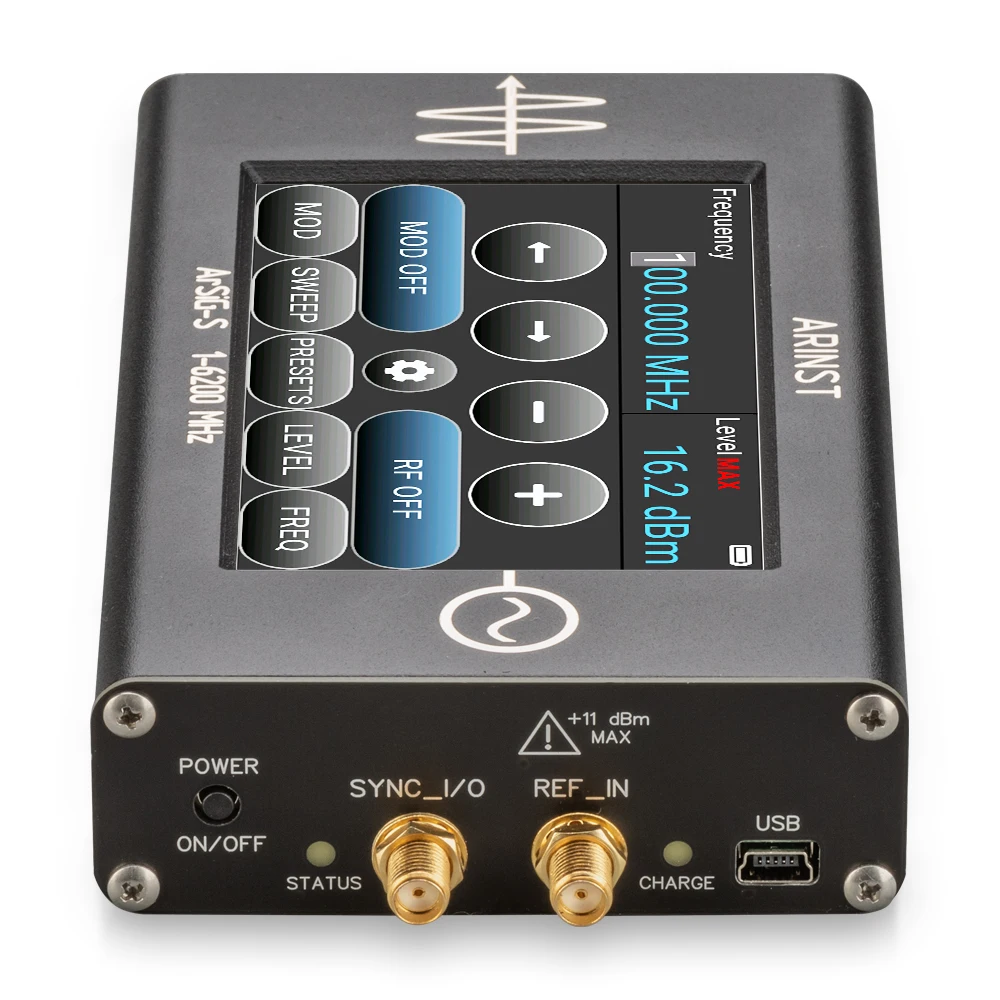

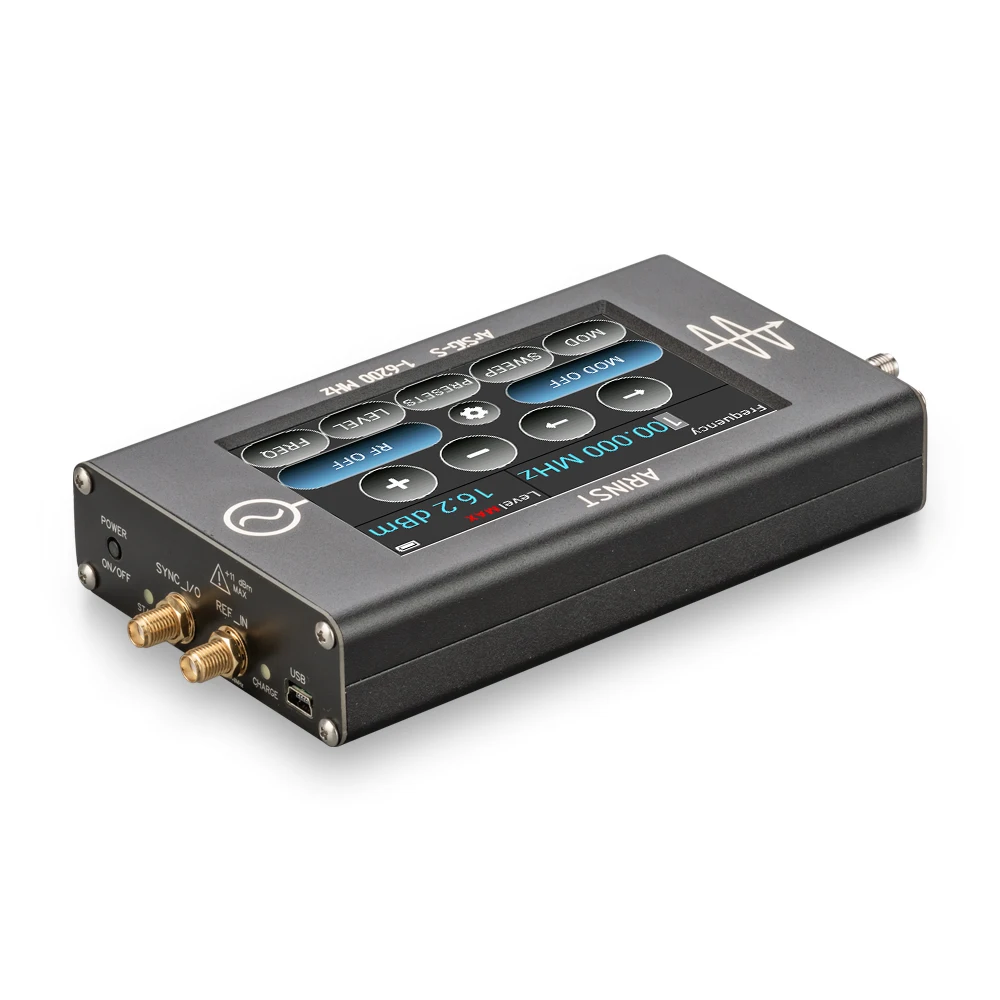

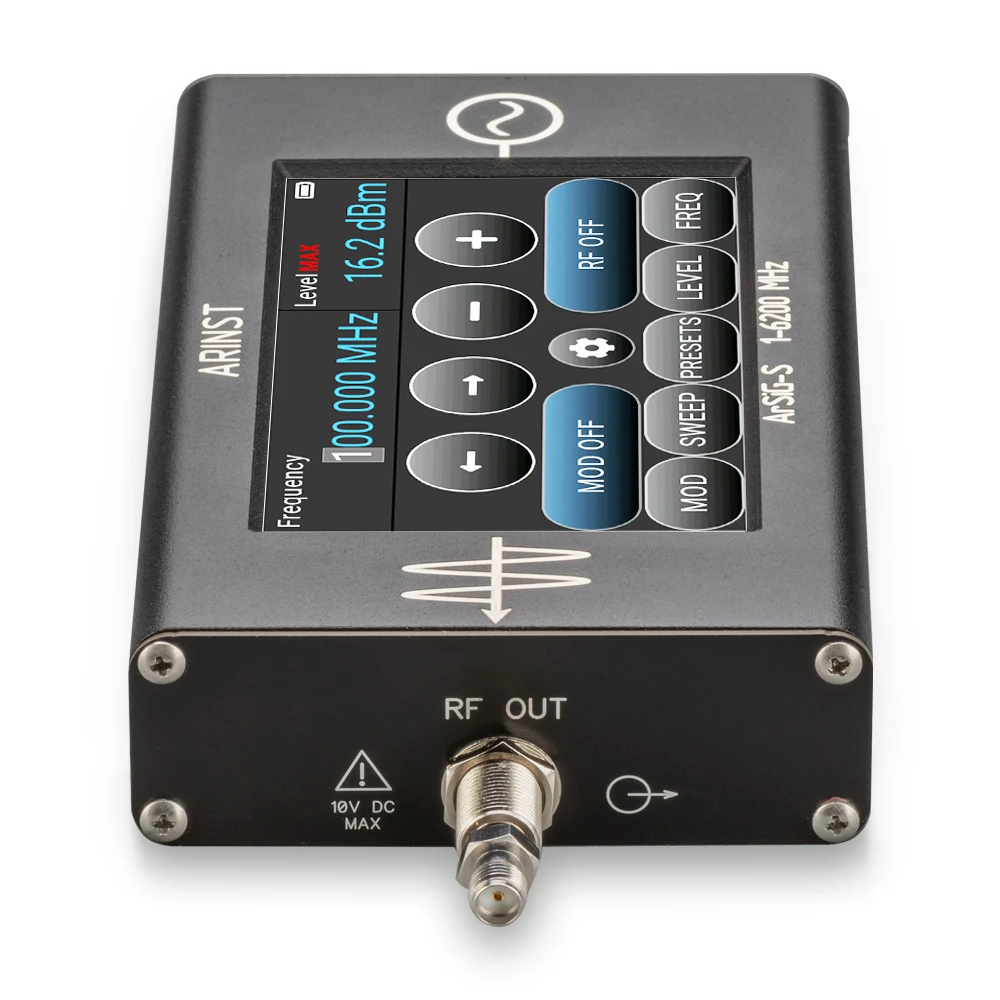

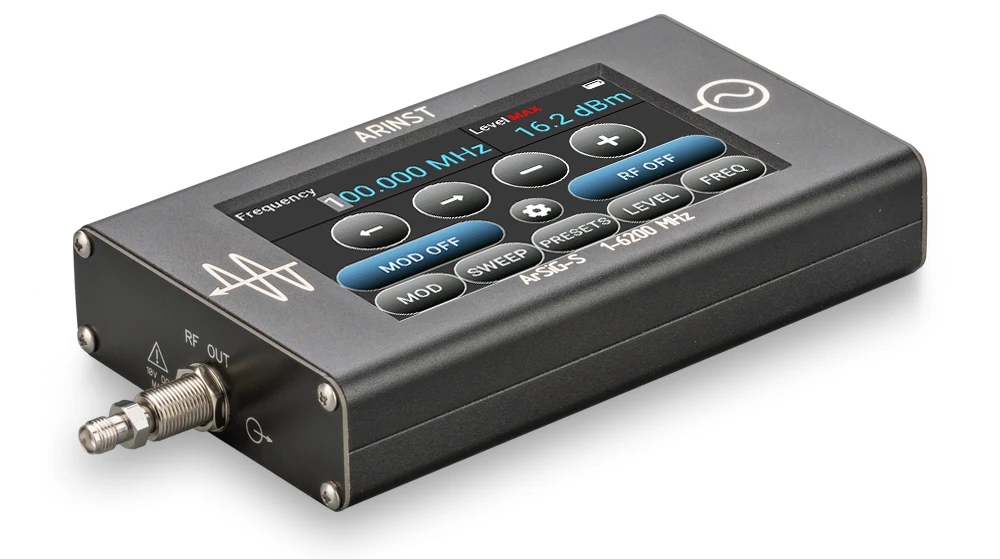

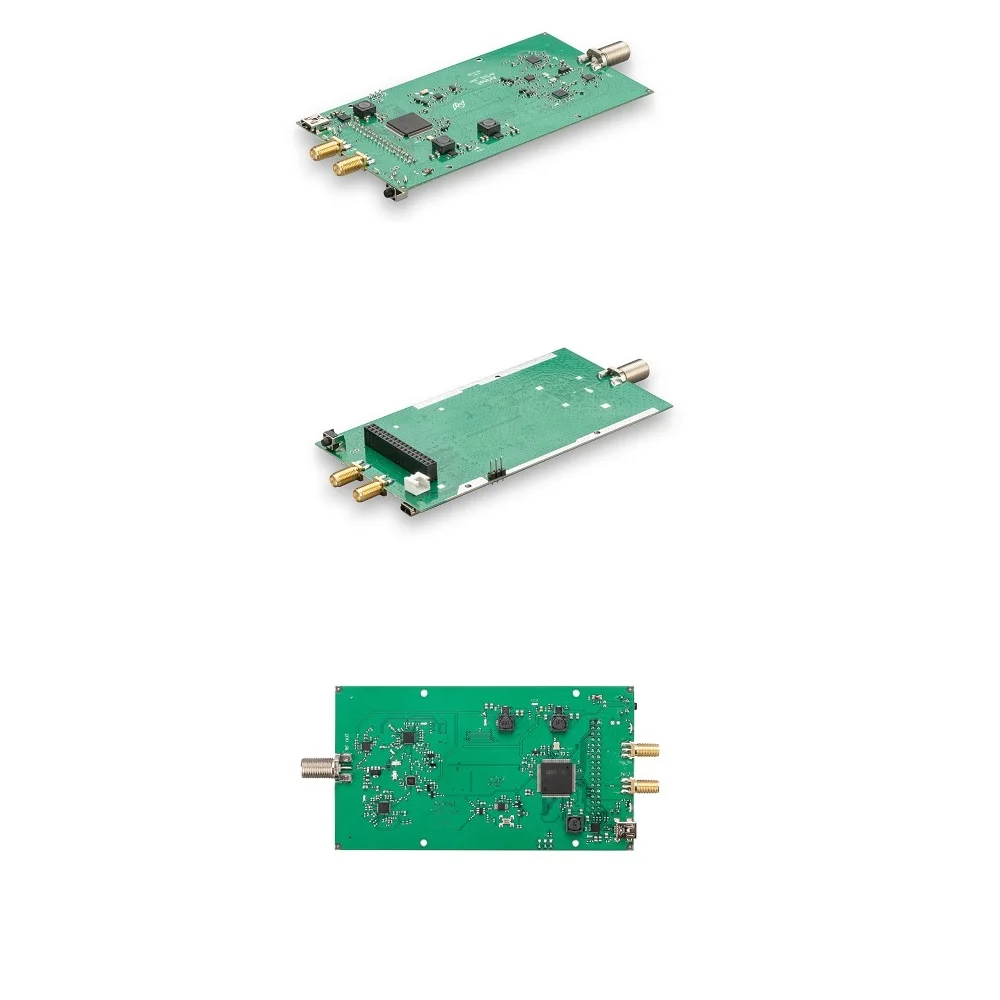

Портативный генераторАринст арсиг-сГенерирует высокочастотные сигналы в диапазоне 1-6200 МГц. Устройство способно подметать выходной сигнал, как по частоте, так и по уровню. Генератор имеет возможность использовать в качестве эталона внешний высокостабильный источник сигнала.

Аринст арсиг-сГенерирует синусоидальные колебания во всем диапазоне рабочих частот.

Генератор предназначен для наружных работ. Он разработан в прочном алюминиевом корпусе в виде мобильного устройства с автономным блоком питания и предназначен в первую очередь для работы непосредственно на объекте, так как при малом весе и компактных размерах отличается низким энергопотреблением. Устройство используется для генерации тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, Приемные и передающие пути, при измерении и анализе антенн. Кроме того, устройство идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

Прибор имеет 4 "цветной резистивный экран для удобства настройки и управления прибором.

Вот видео обзор: https://www.youtube.com/watch?v=_tuTfFwWXM0

Вы можете скачать istruction здесь:

Http://arinst.net/files/Generators/User-manual-RF-signal-generators-ARINST-ArSiG-S-and-ArSiG-R_ENG.pdf

Широкий диапазон частот: от 1 tо 6200 МГц;

Низкий уровень шума 26 MHz TCXO с стабильностью ± 0,5 ppm;

Регулировка уровня выходной мощности свыше 30 дБ без использования внешних аттенюаторов;

Цветной сенсорный экран диагональю 4 дюйма служит для быстрой настройки;

Простое и понятное устройство интерфейса экрана;

Модуляция импульсного выходного сигнала;

Выход сигнала в режиме пошаговой развертки и развертки списком;

Память на 50 элементов sweep в каждом списке;

Возможность управления внешним триггером для синхронизации измерений с другими устройствами;

Возможность использования внешнего и внутреннего референсного сигнала;

Сохранение 10 настраиваемых настроек;

Возможность регулировки частоты выходного сигнала в соответствии с частотой опорного устройства;

Смещение значения уровня выходного сигнала для компенсации удара тестируемого устройства;

40 тем интерфейса экрана для индивидуальной настройки;

Функция отключения экрана для экономии заряда аккумулятора;

Небольшая масса и Размеры: 400 грамм с "карманом" размерами 150 × 81 × 27 мм;

Интеллектуальная система определения максимального зарядного тока в зависимости от блока питания;

Встроенный аккумулятор емкостью 5000 мАч обеспечивает до 5,5 часов автономной работы устройства.

Тэчническая характеристика саринст арсиг-с

Диапазон частот

1-6200 МГц

Погрешность уровня выходной мощности {1}

± 1 дБ

Разрешение частоты

3 кГц

Шаг установки уровня выходной мощности

0,1 дБ

Фазовый шум SSB @ 1 ГГц (несущее смещение = 100 кГц)

-95,2 дбк/Гц

Номинальный выходной уровень мощности

+ 10 дБм

Минимальный уровень выходной мощности

1-3000 МГц

-20 дБм

3000-5500 МГц

-10 дБм

5500-6200 МГц

-20 дБм

Выходное сопротивление

50 Ом

Максимальное входное напряжение постоянного тока

+ 25 в

Максимальная входная мощность

+ 10 дБм

Количество сохраненных пользовательских настроек

10

Количество хранящихся элементов развертки в каждом списке

50

Диапазон рабочих температур

0. .. + 40оС

Диагональ экрана

4 дюйма

Тип экрана

Сенсорный резистивный

Разрешение экрана

800 × 480

Тип разъема выходного порта

SMA женский

Источник внешнего справочного сигнала

Тип разъема

SMA женский

Диапазон входных частот

10-40 МГц

Уровень входного сигнала

Максимум

+ 13 дБм

Рекомендуется

+ 5. .. + 10 дБм

Входное сопротивление

50 Ом

Внешний триггер

Тип разъема

SMA женский

Максимальное входное напряжение

+ 3,3 В

Потребляемая мощность и габариты

Напряжение питания

5 В

Потребляемая мощность

3,7 Вт

Максимальный потребляемый ток, не более

При зарядке аккумулятора {2}

≤ 2 А

При работе от USB с зарядкой аккумулятора {3}

≤ 2 А

Емкость аккумулятора

5000 мАч

Время непрерывной работы батареи {4}

4,5 часов

Время зарядки аккумулятора

3,5 часов

Габаритные размеры (Д × Ш × В)

150 × 81 × 27 мм

Вес

0,4 кг

{1} измерение проводится после разогрева прибора в течение минимум пяти минут. Изменение температуры окружающей среды С момента калибровки до измерений не должно превышать ± 3 ° С.

{2} при подключении устройства к зарядному устройству с выходным током не менее 3а.

{3} если ваш ПК имеет ограничение максимального тока, подаваемого в порт USB, устройство автоматически ограничит зарядный ток Макси-мама в соответствии с текущей спецификацией USB.

{4} при температуре окружающей среды 20 ± 5 °C после полной зарядки аккумулятора.

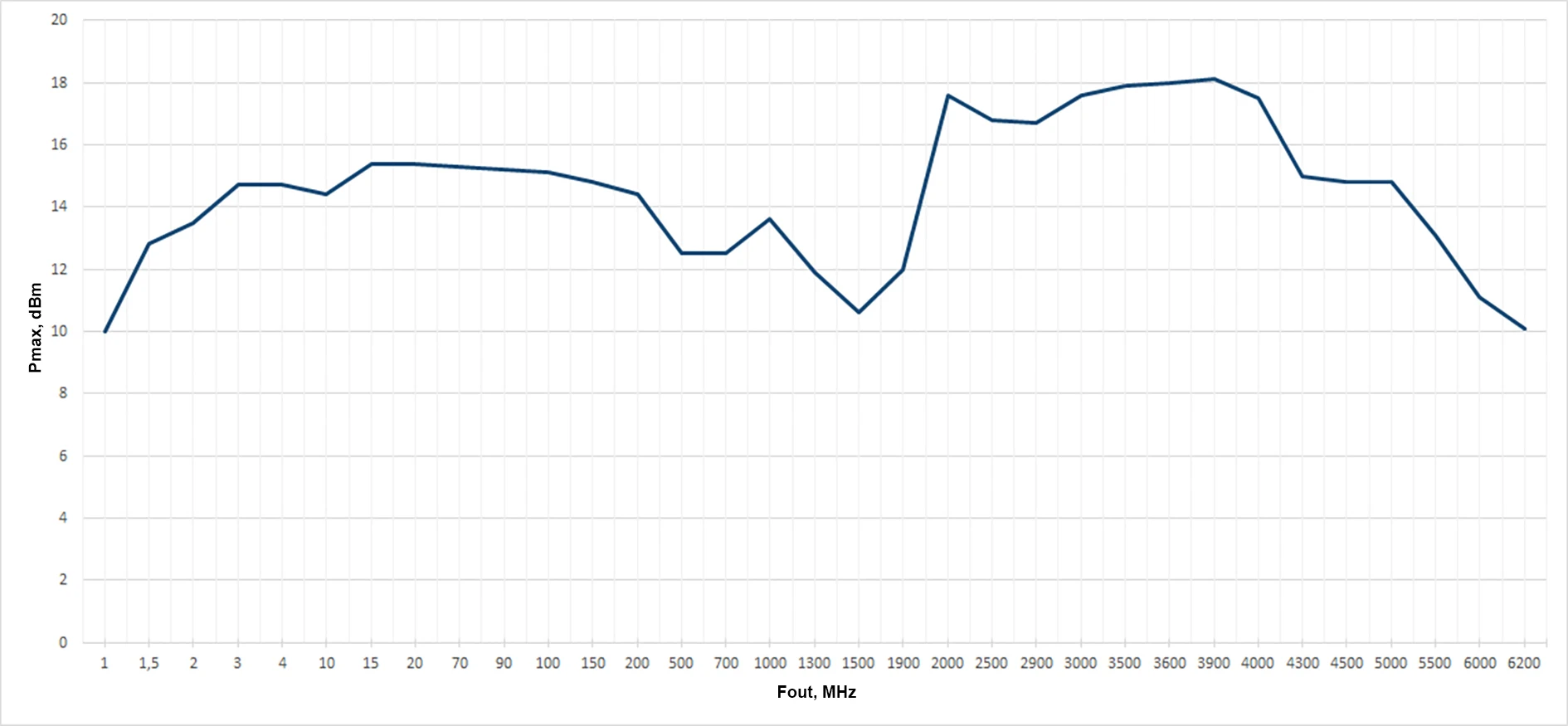

График максимального уровня выходной мощности генератора

Частота, МГц

DBc

1-100

< -75

100-3000

< -72

3000-6200

< -60

Частота, МГц

DBc

1

-25

5

-35

10

-36

50

-36

100

-36

500

-34

1000

-24

2000

-16

3000

-21
