ARINST ArSiG-R Портативный генератор сигналов прямоугольных и синусоидальных сигналов, 1 МГц-6200 МГц, сенсорный экран

Портативный генератор сигналовARINST ArSiG-RПредназначен для генерации высокочастотных сигналов в диапазоне 1-6200 МГц. Устройство способно подметать выходной сигнал, как по частоте, так и по уровню. Генератор имеет возможность использовать внешний высокостабильный источник сигнала в качестве справочной информации.

ГенераторARINST ArSiG-RГенерирует прямоугольные сигналы в диапазоне частот до 3000 МГц. В диапазоне от 3000-6200 МГц устройство генерирует синусоидальные сигналы.

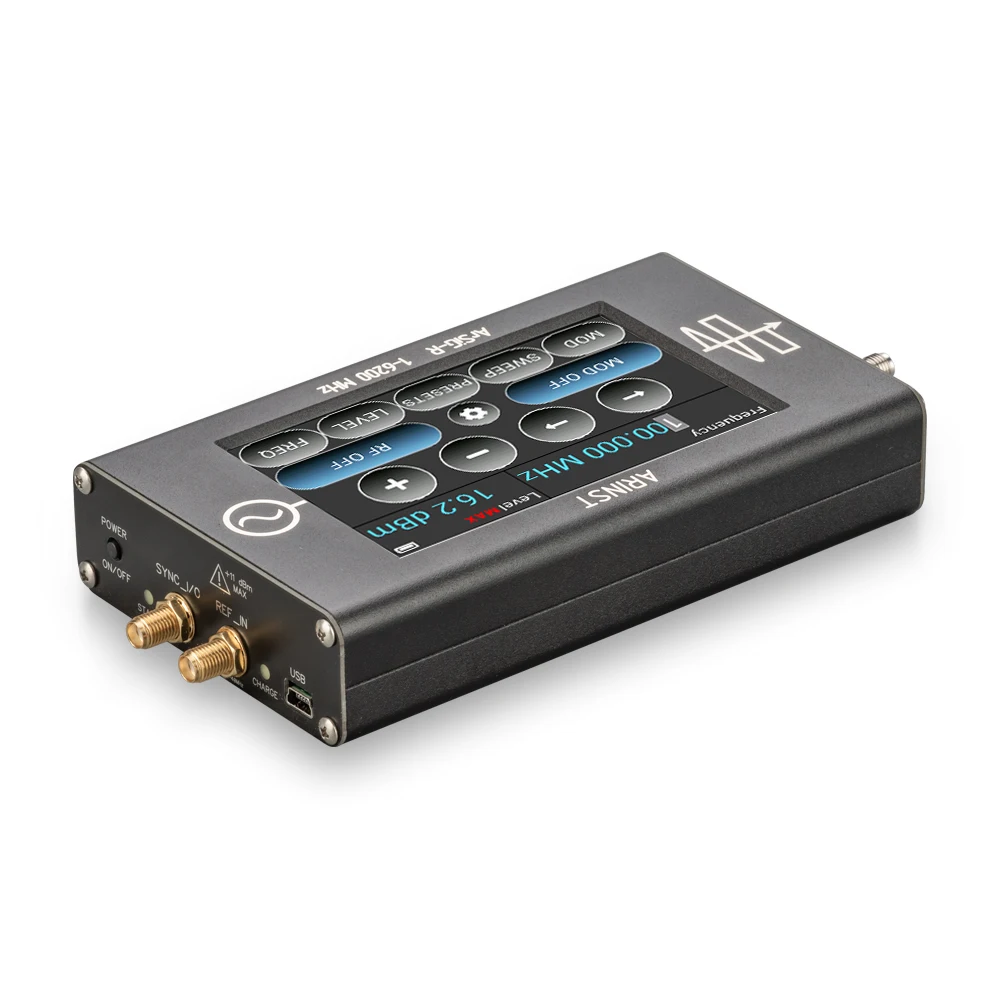

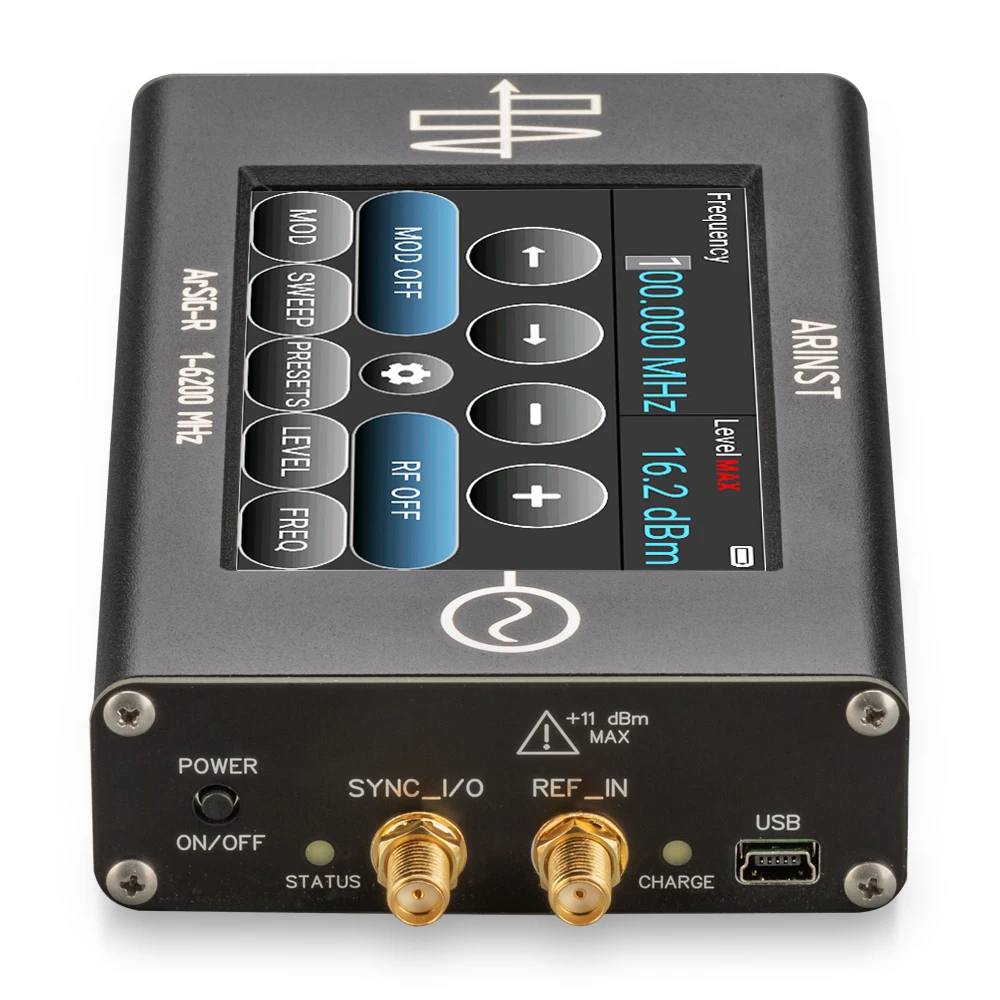

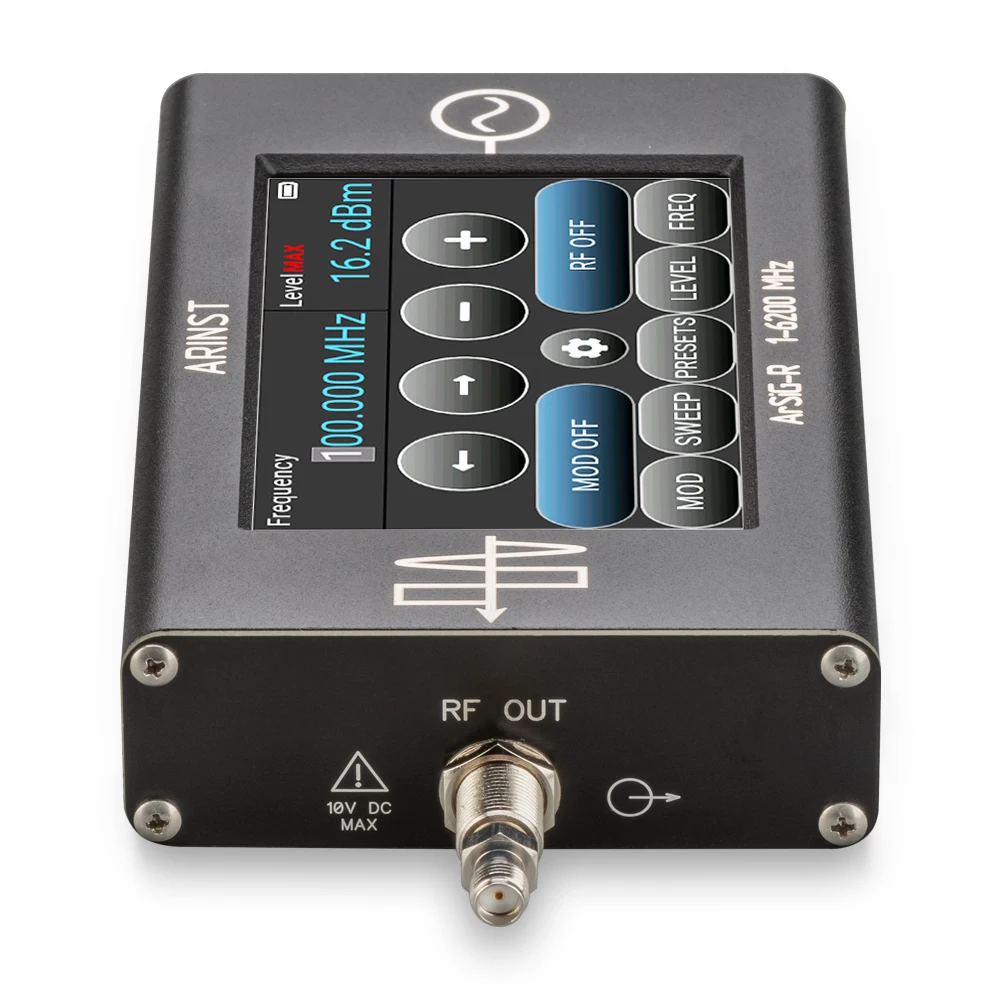

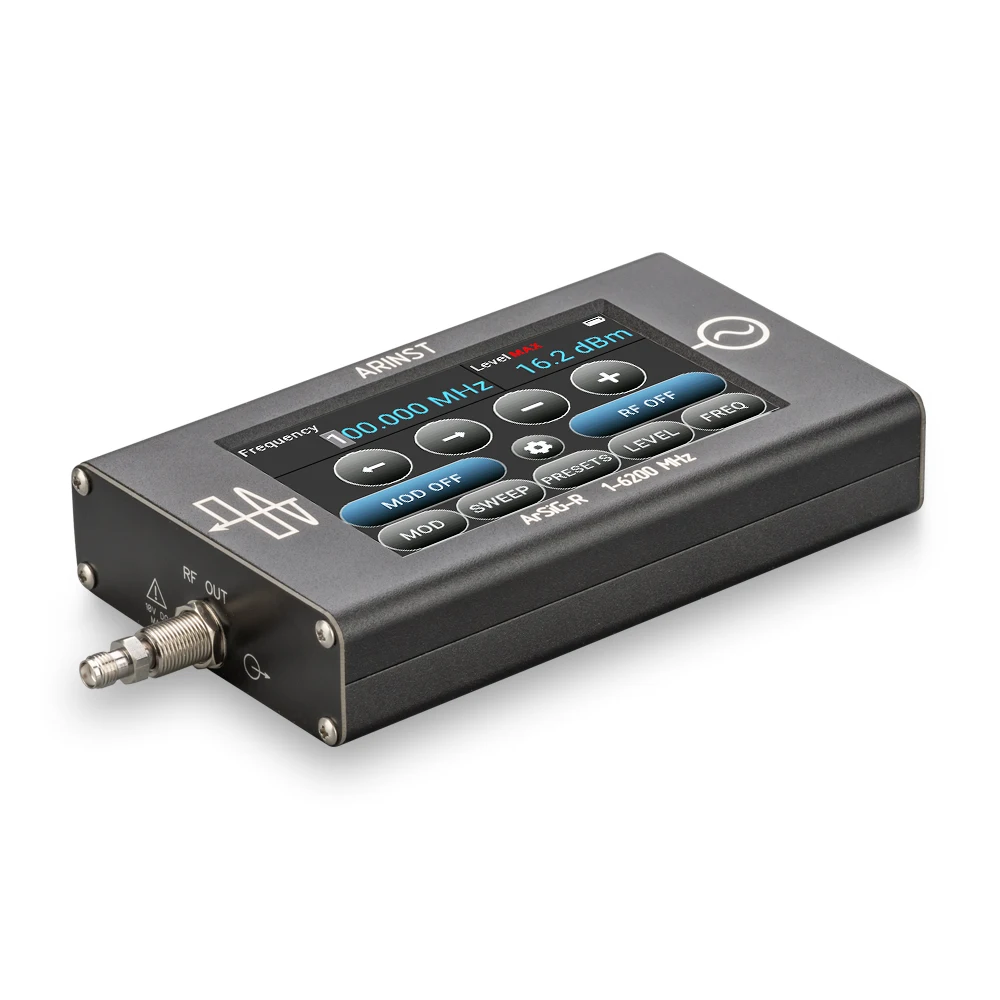

ARINST ArSiG-RГенератор разработан в прочном алюминиевом корпусе в виде мобильного устройства с автономным источником питания и предназначен в первую очередь для работы непосредственно на объекте, так как с низким весом и компактными размерами отличается низким энергопотреблением. Устройство используется для генерирования тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, приемных и передающих путей, при измерении и анализа антенн. Кроме того, устройство идеально подходит для мастерских, радиолюбителей, образовательных учреждений и лабораторий.

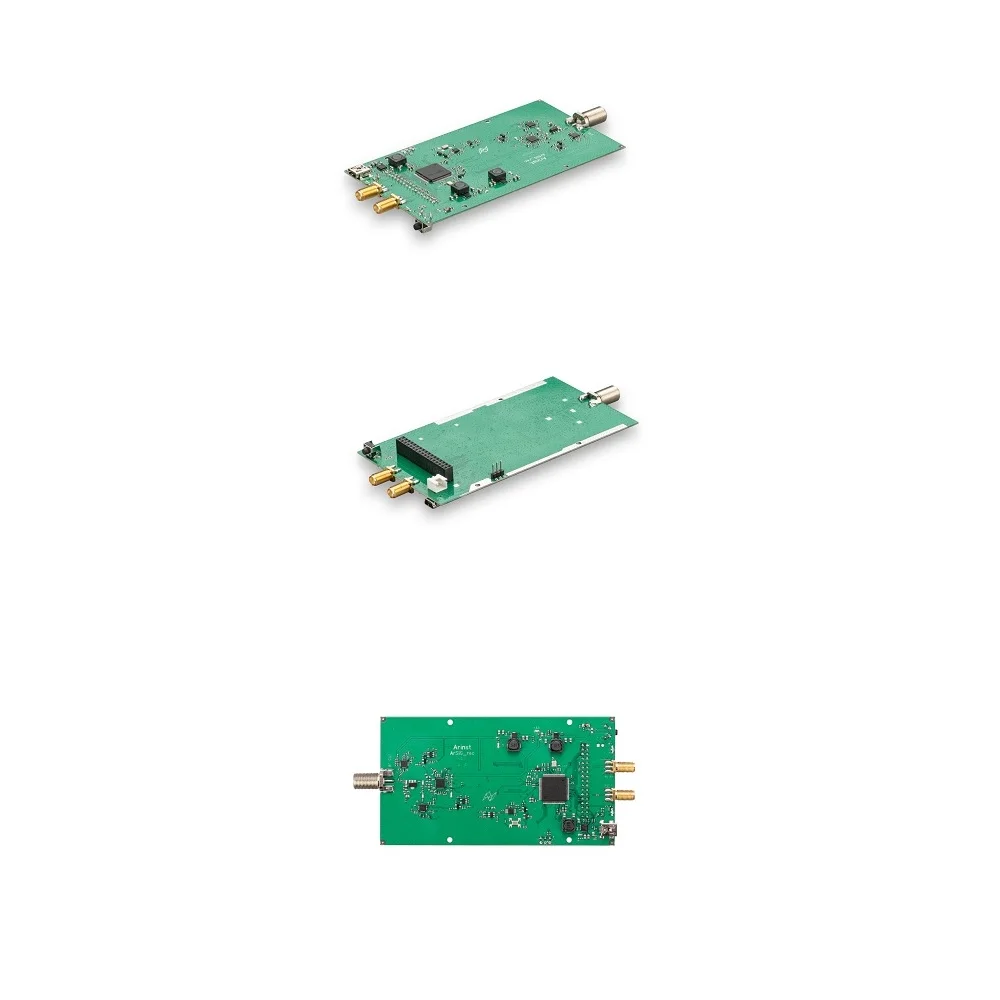

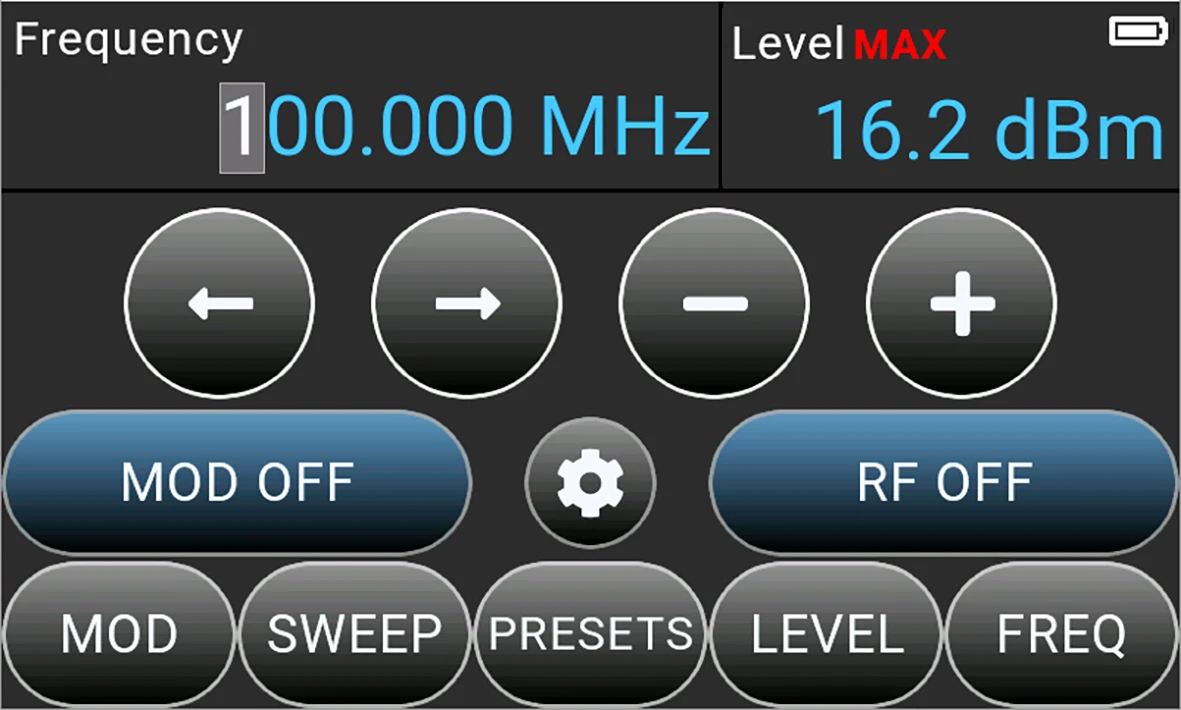

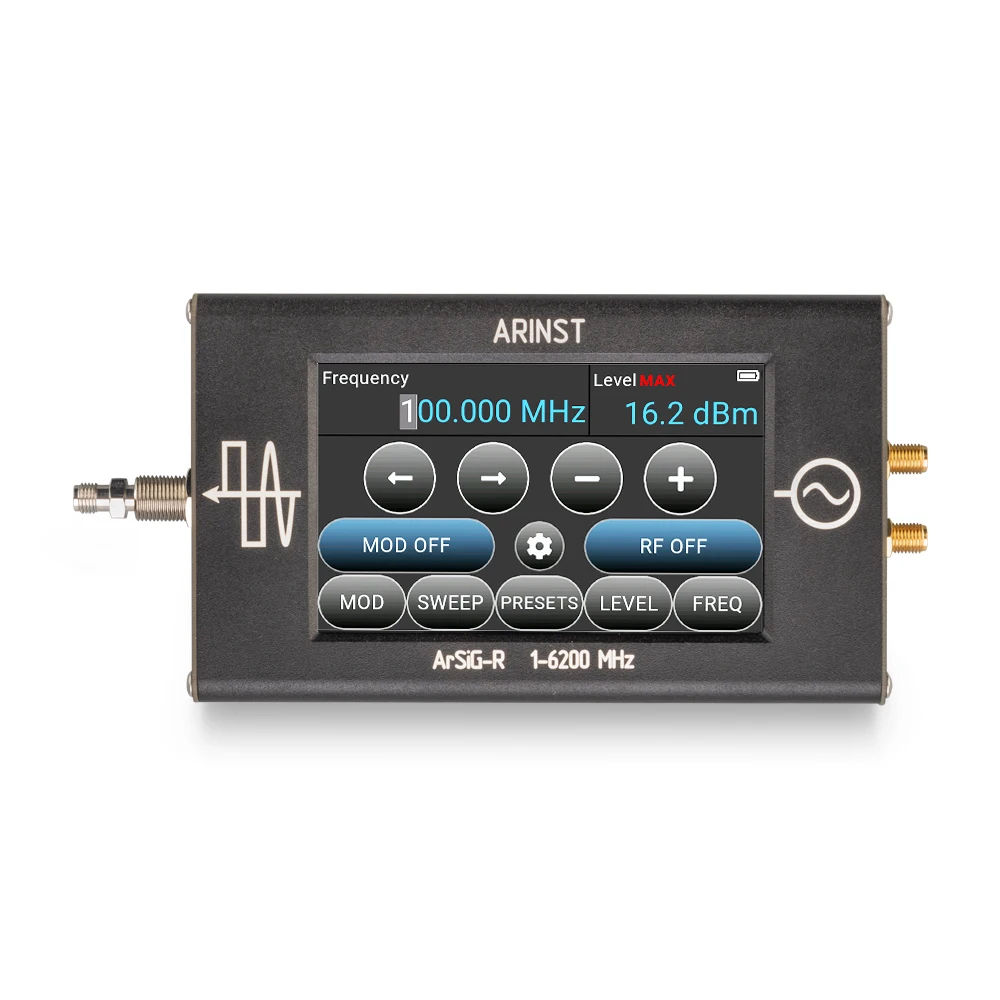

Устройство имеет 4 "цветной резистивный экран для удобства настройки и управления прибором.

Вот Видеообзор: Https://www.youtube.com/watch?v=_tuTfFwWXM0

Вы можете скачать инструкцию здесь:Http://arinst.net/files/Generators/User-manual-RF-signal-generators-ARINST-ArSiG-S-and-ArSiG-R_ENG.pdf

Широкий диапазон частот: от 1 о 6200 МГц;

Низким уровнем шума 26 МГц TCXO с ± 0,5 ppm стабильность;

Настройка уровня выходной мощности;

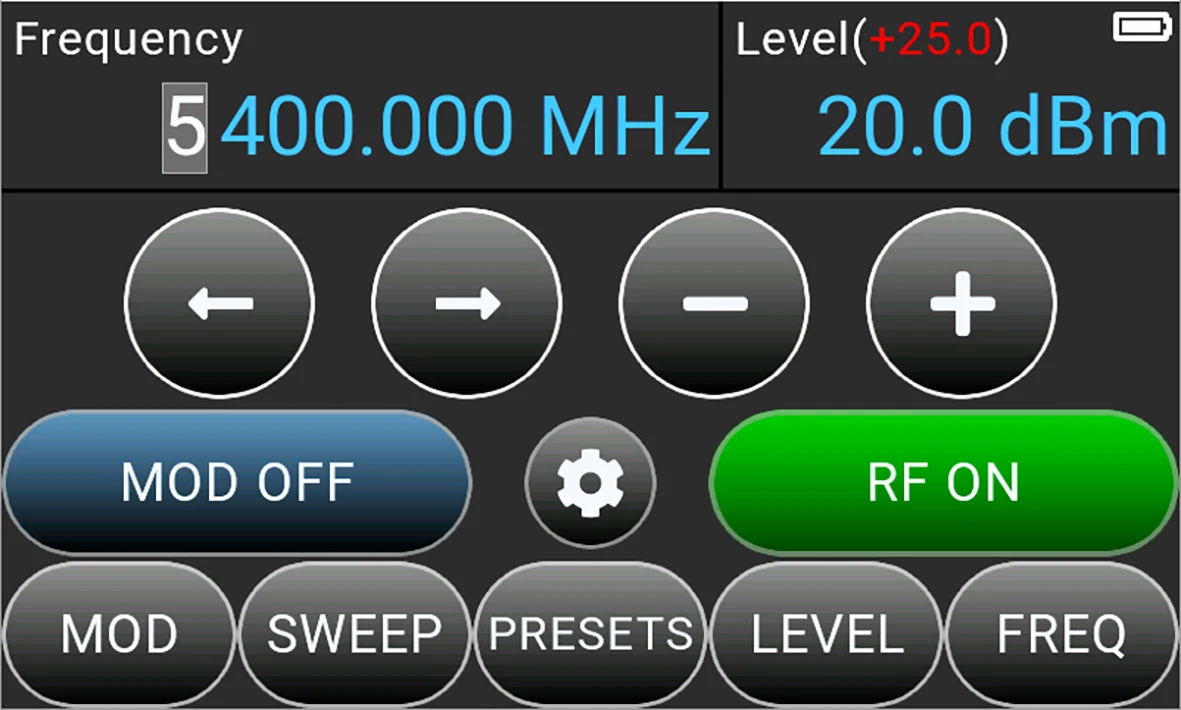

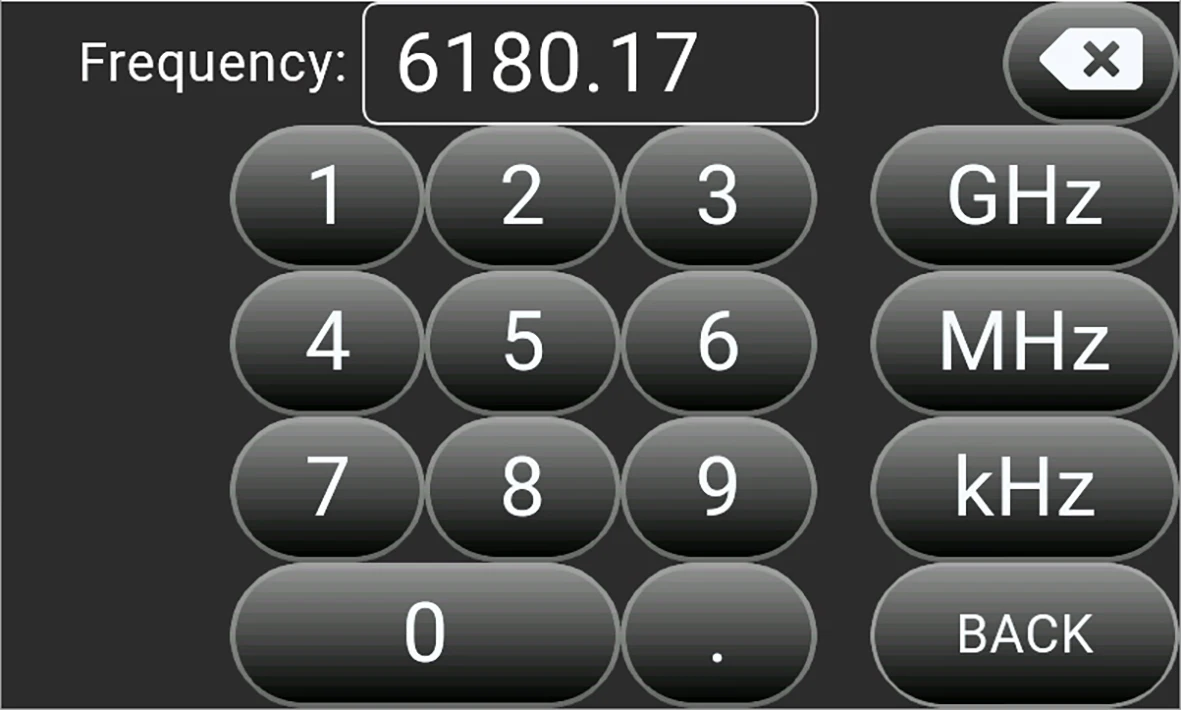

Цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки;

Простое и понятное устройство интерфейса экрана;

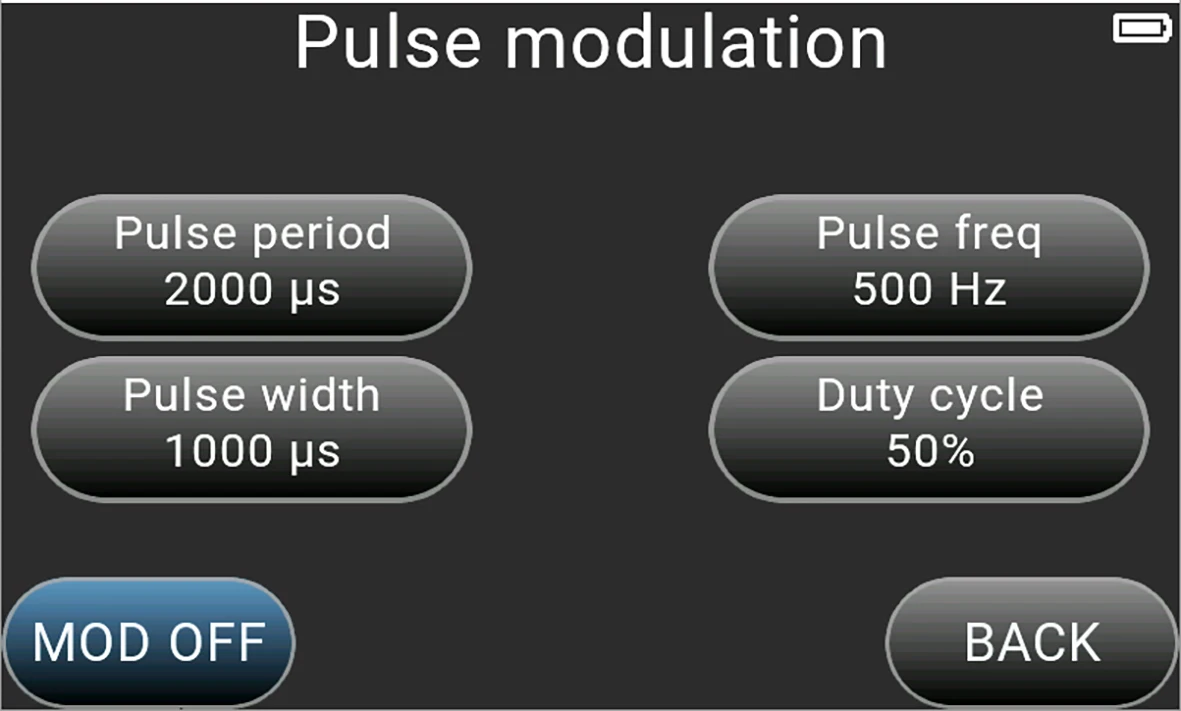

Импульсная Выходная модуляция сигнала;

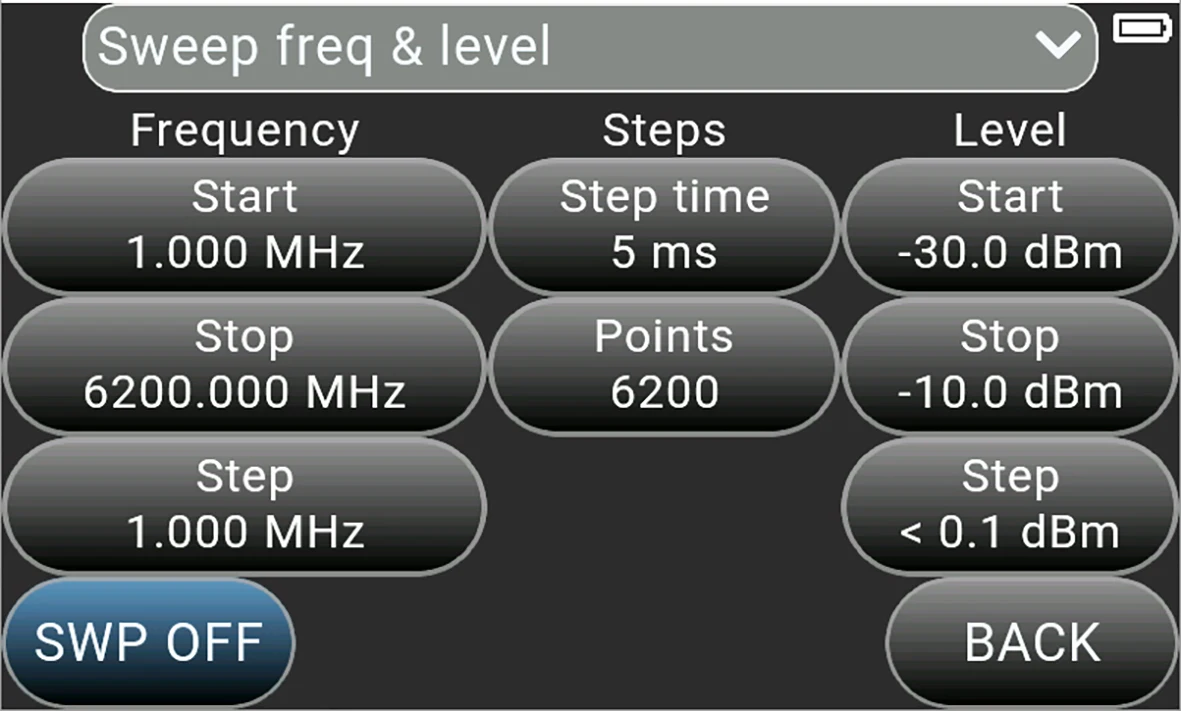

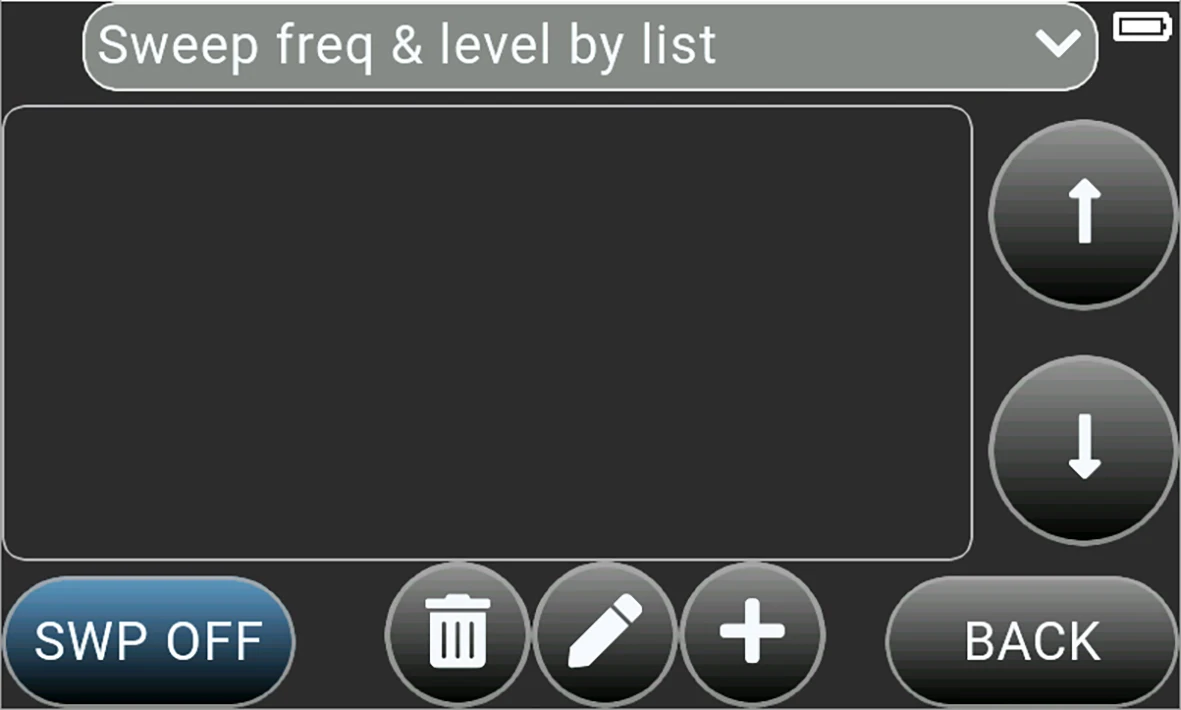

Выход сигнала в режиме пошаговой подметки и подметания по списку;

Память на 50 элементах развертки в каждом списке;

Возможность управления внешним триггером для синхронизации измерений с другими устройствами;

Возможность использования внешнего и внутреннего справочного сигнала;

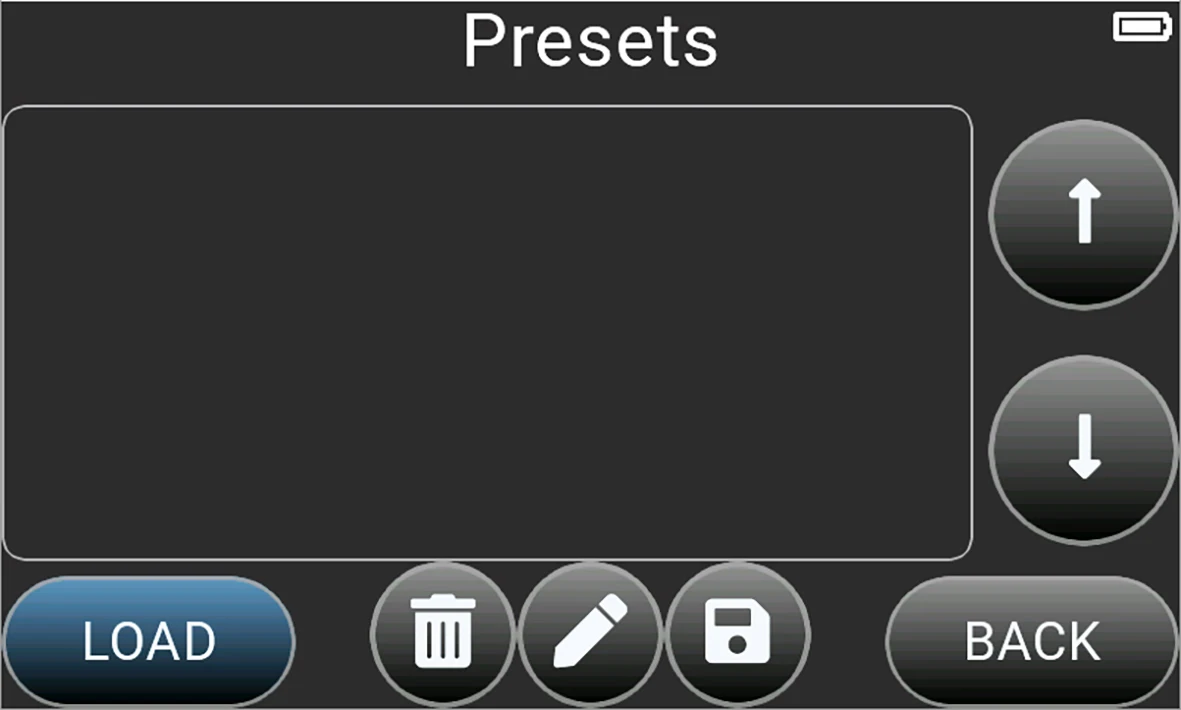

Сохранение 10 пользовательских наборов;

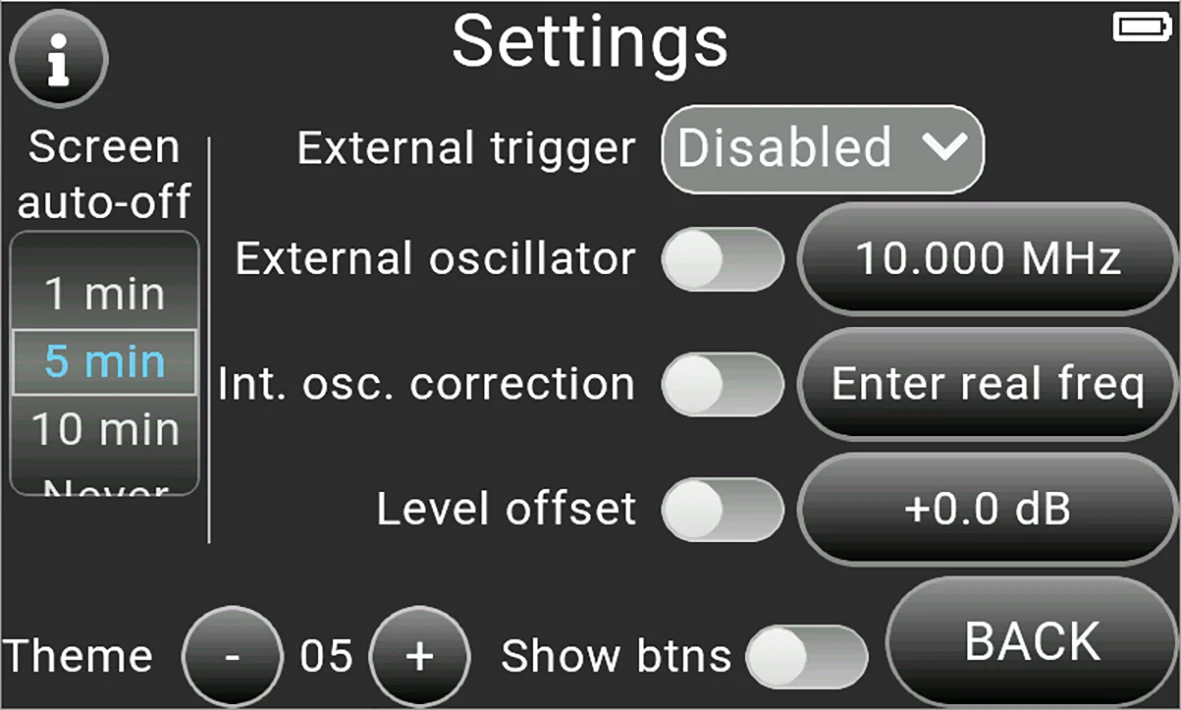

Возможность регулировки частоты выходного сигнала в соответствии с частотой контрольного устройства;

Смещение значения уровня выходного сигнала для компенсации воздействия тестируемого устройства;

40 тем интерфейса экрана для индивидуальной настройки;

Функция выключения экрана для экономии заряда батареи;

Небольшая масса и Размеры: 400 грамм с «карманом» размером 150 × 81 × 27 мм;

Интеллектуальная система для определения максимального зарядного тока в зависимости от источника питания;

Встроенный аккумулятор емкостью 5000 мАч обеспечивает до 5,5 часов автономной работы устройства.

Технические характеристики ARINST ArSiG-R

Частотный диапазон

1-6200 МГц

Ошибка уровня выходной мощности {1}

± 1 дБ

Разрешение частоты

3 кГц

Шаг настройки уровня выходной мощности

0,1 дБ

Фазный шум SSB @ 1 ГГц (смещение перевозчика = 100 кГц)

-110,1 дбк/Гц

Номинальный уровень выходной мощности

+ 10 дБм

Минимальный уровень выходной мощности

1-50МГц

-5 дБм

50-100МГц

0 дБм

100-3000МГц

-10 дБм

3000-5500МГц

-10 дБм

5500-6200МГц

-20 дБм

Выходное сопротивление

50 Ом

Максимальное входное напряжение постоянного тока

+ 25 в

Максимальная входная мощность

+ 10 дБм

Количество сохраняемых пользовательских настроек

10

Количество сохраненных элементов развертки в каждом списке

50

Диапазон рабочих температур

0. .. + 40оС

Диагональ экрана

4"

Тип экрана

Сенсорный резистивный

Разрешение экрана

800 × 480

Тип разъема выходного порта

SMA женский

Источник внешнего опорного сигнала

Тип соединителя

SMA женский

Диапазон входных частот

10-40 МГц

Уровень входного сигнала

Максимум

+ 13 дБм

Рекомендуется

+ 5. .. + 10 дБм

Входное сопротивление

50 Ом

Внешний триггер

Тип соединителя

SMA женский

Максимальное входное напряжение

+ 3,3 V

Потребляемая мощность и размеры

Напряжение питания

5 В

Энергопотребление

3 Вт

Максимальный потребляемый ток, больше нет

При зарядке аккумулятора {2}

≤ 2 А

При работе с USB с зарядкой батареи {3}

≤ 2 А

Емкость аккумулятора

5000 мАч

Время непрерывной работы батареи {4}

5,5 h

Время зарядки аккумулятора

3,5 h

Габаритные размеры (Д × Ш × В)

150 × 81 × 27 мм

Вес

0,4 кг

{1}Измерение выполняется после разогрева устройства не менее пяти минут. Изменение температуры окружающей среды С момента калибровки до измерений не должно превышать ± 3 ° С.

{2} при подключении устройства к зарядному устройству с выходным током не менее 3 А.

{3} если ваш компьютер имеет ограничение на максимальный ток, поставляемый к usb-порту, устройство автоматически ограничит зарядный ток maxi-mum в соответствии с текущей спецификации USB.

{4} при температуре окружающей среды 20 ± 5 °C после полной зарядки аккумулятора.

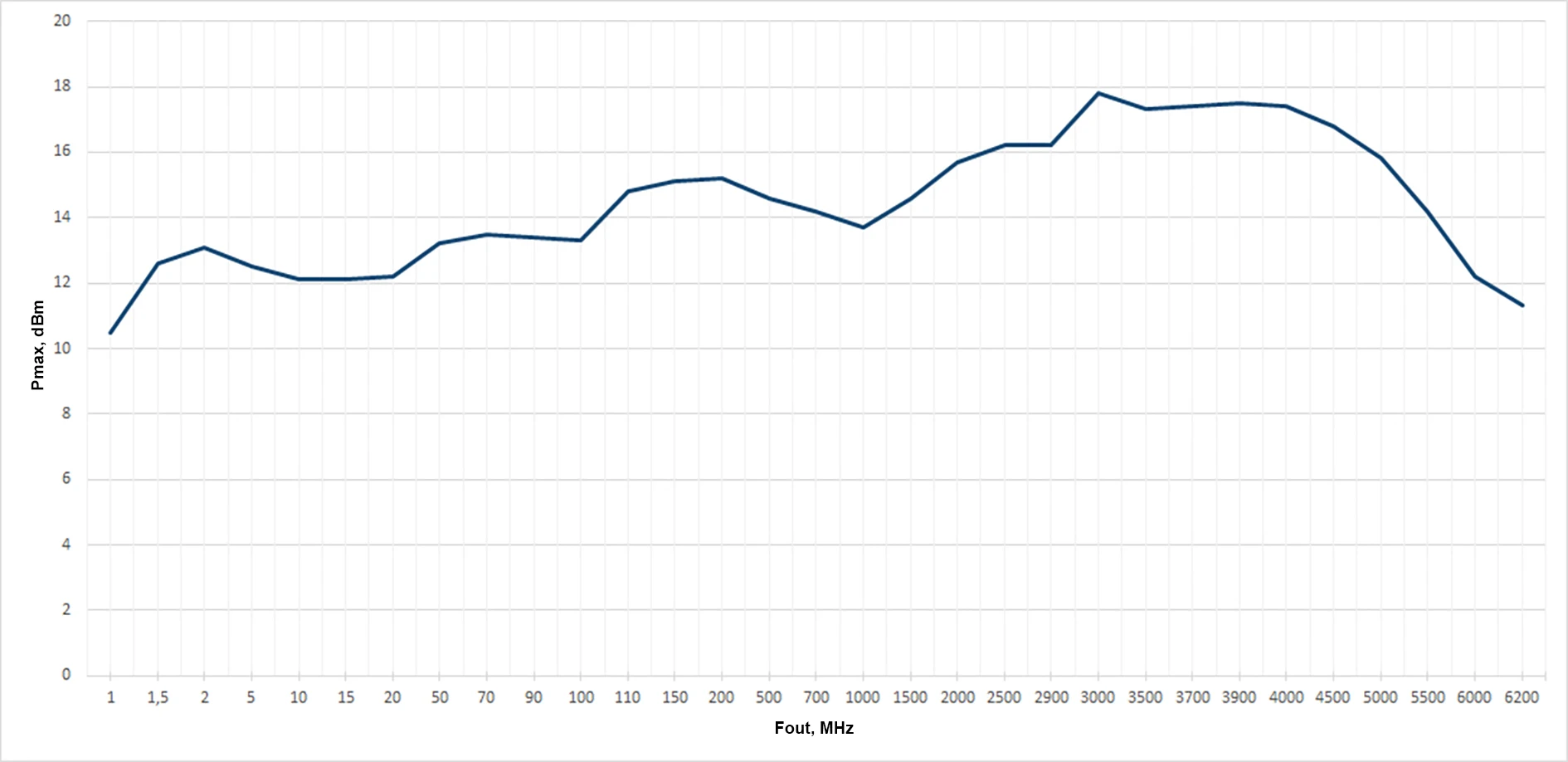

График максимального уровня выходной мощности генератора

Частота, МГц

DBc

1-100

< -92

100-3000

< -70

3000-6200

< -60

Частота, МГц

DBc

1

-8

5

-10,1

10

-8,7

50

-9,1

100

-15,9

500

-9

1000

-4

2000

-7,8

3000

-21

4000

-36

5000

-36

6000

-45

6200

-47

МГц

Смещение от перевозчика

1 кГц

10 кГц

100 кГц

1 МГц

Фазный шум SSB, dBc/Hz

1

-96,5

-118,3

-116,1

-

10

-97

-117,6

-116,5

-134

100

-91,9

-103,6

-111,1

-125,2

1000

-90

-95,4

-110,1

-132,1

2000

-91,1

-90,6

-105,6

-129,7

3000

-85,2

-86,7

-100,8

-125,6

4000

-84,3

-85,5

-100,5

-127,6

5000

-85,9

-82,3

-93,2

-125,4

6000

-81,2

-78,1

-93,5

-123,7

6200

-84,6

-78,4

-92,3

-123,2

Коэффициент включения/выключения

Частота, МГц

1

> 70 дБ (typ.)

10

> 70 дБ (typ.)

100

> 70 дБ (typ.)

1000

> 70 дБ (typ.)

3000

> 70 дБ (typ.)

5000

30 дБ (typ.)

6000

35 дБ (typ.)

Минимальная ширина импульса

1000 МКС (typ.)

Минимальный период пульса

2000 МКС (typ.)

Максимальный период импульса

1000000 МКС (тип.)

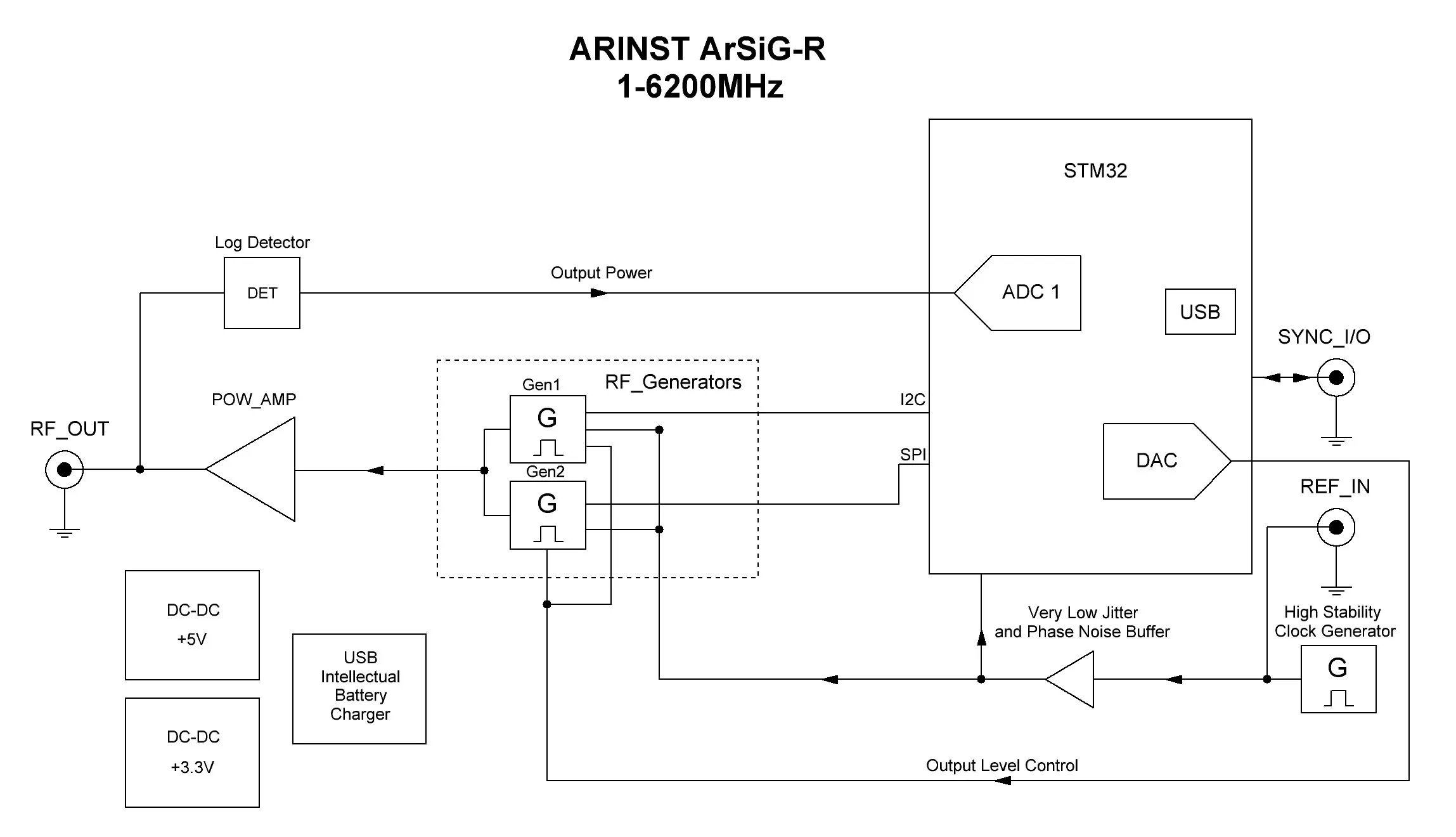

Блок-схема генератора ARINST ArSiG-R
