Введение:

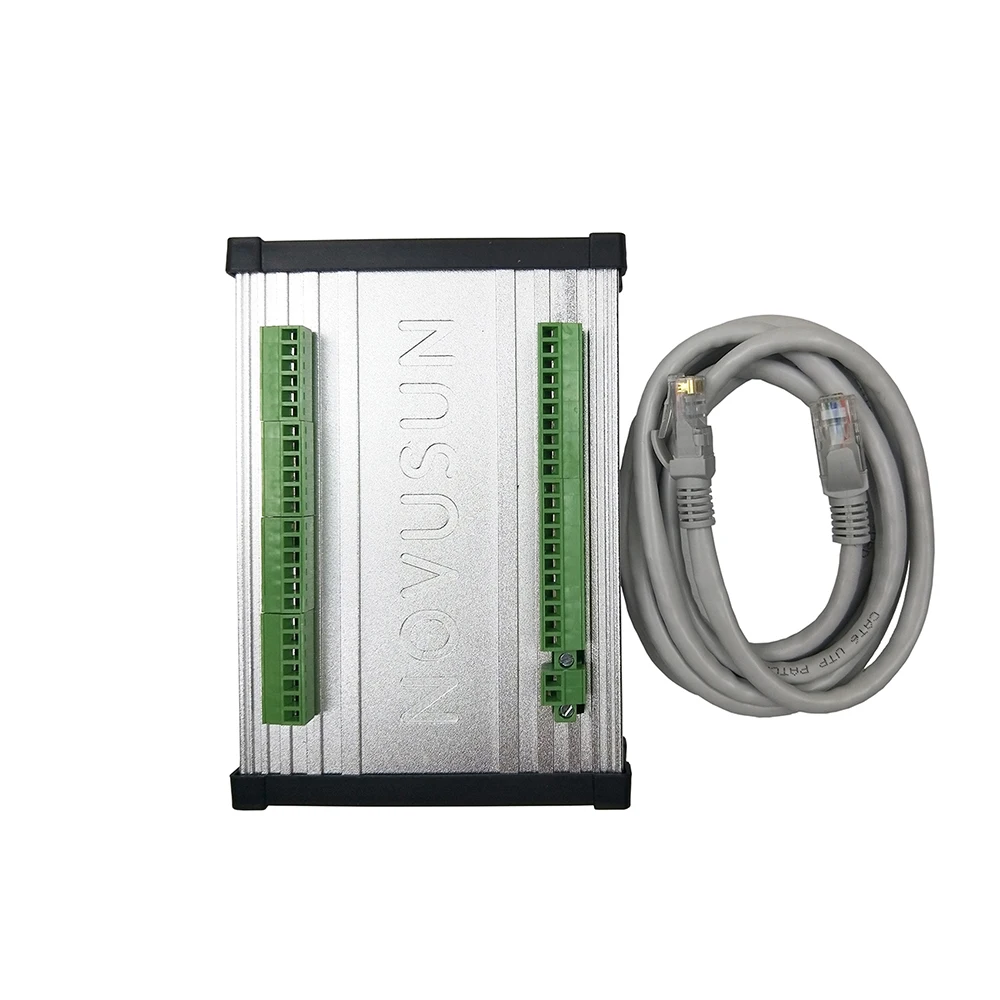

NVEC400-это 6-осевой контроллер движения, разработанный Фостер ЧПУ; NVEC400 поддерживает управление mach3 и связывается с компьютером, используя связь с интерфейсом Ethernet.
Параметры производительности:

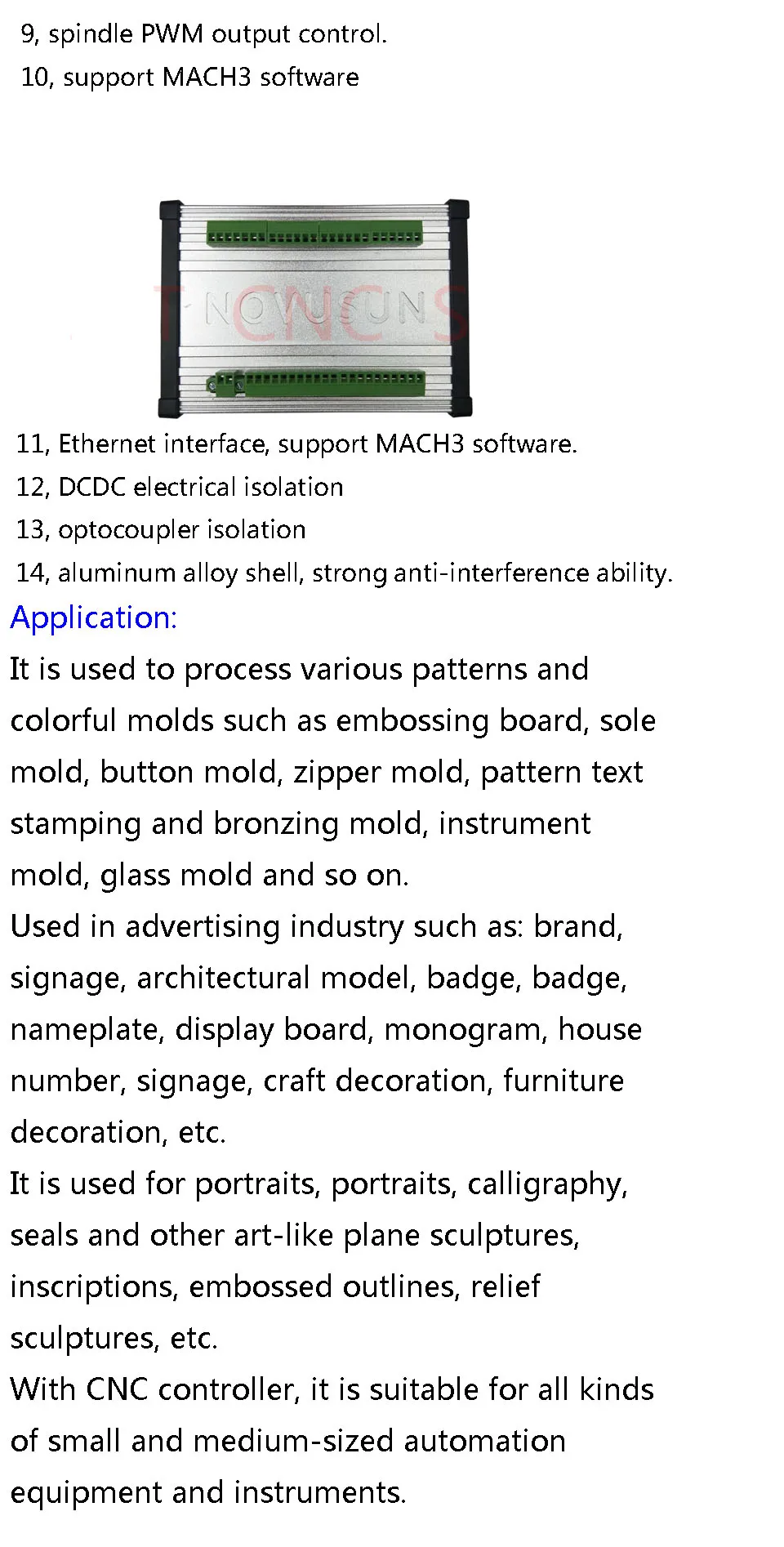

Связь с интерфейсом Ethernet; Встроенная поддержка mach3 Встроенный 16-канальная оптопара изолирует общий интерфейс цифрового ввода; Встроенный 12-канальная оптопара изолирует общий интерфейс цифрового выхода; Встроенный 1 способ управления скоростью вращения шпинделя 0-10 В, аналоговый выходной интерфейс (может быть изменен на Выход PWM); Встроенный поддерживает до 6-канального управления шаговым двигателем, одноосевой контроль импульса 400 кГц; Встроенное основное оборудование управления 12 В-36 в Входная мощность, и потребляемая мощность не менее 10 Вт; Высококачественный корпус из алюминиевого сплава, сильная защита от помех и отличный дизайн EMC.
Форма и размер:

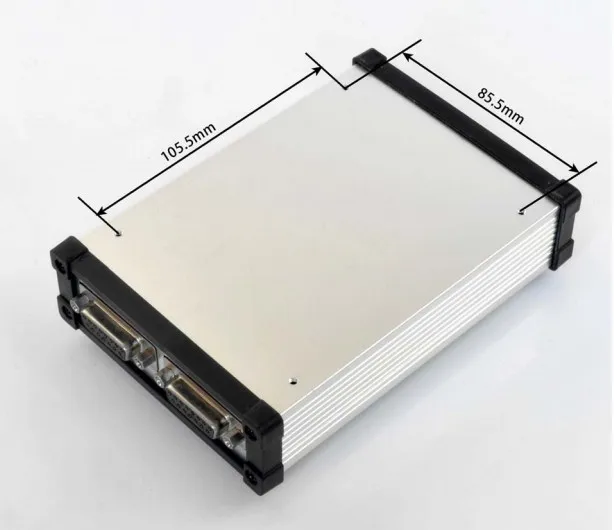

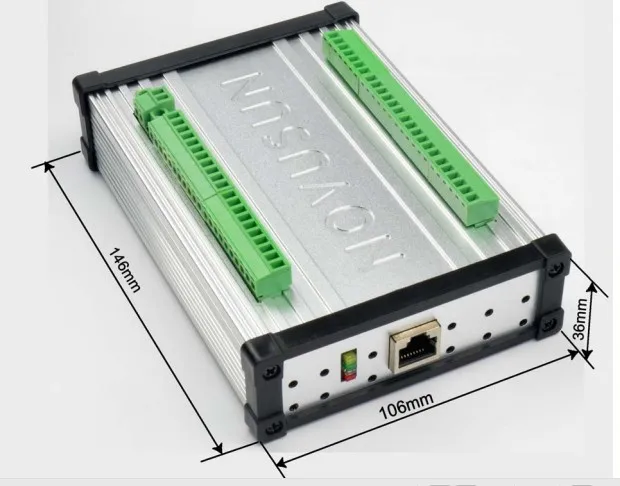

NVEC400 имеет открытую конструкцию с 2 монтажными отверстиями внизу для двух диаметров 4 мм на шкафу. Закрутите отверстие и установите устройство на шкаф. Размеры изделия показаны на рис. 1-1 и рис. 1-2. Внешний размер продукта 146 мм * 106 мм * 36 мм; Размер монтажного отверстия 105,5 мм * 85,5 мм. Для диагонального крепления на радиаторе есть 2 резьбовых отверстия M4.

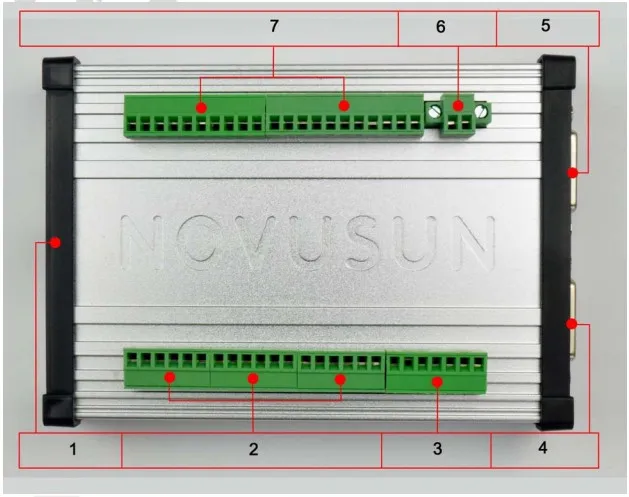

Определение проводки:

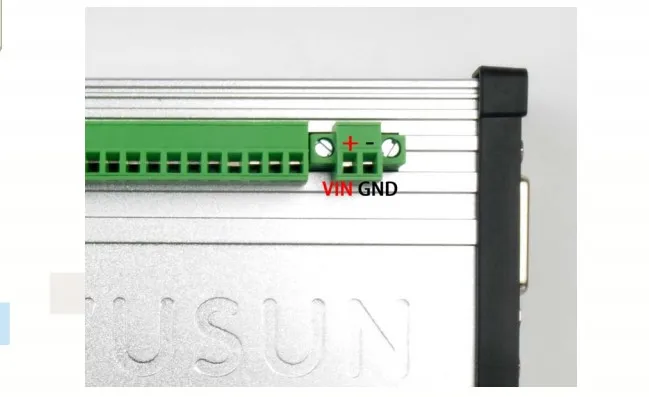

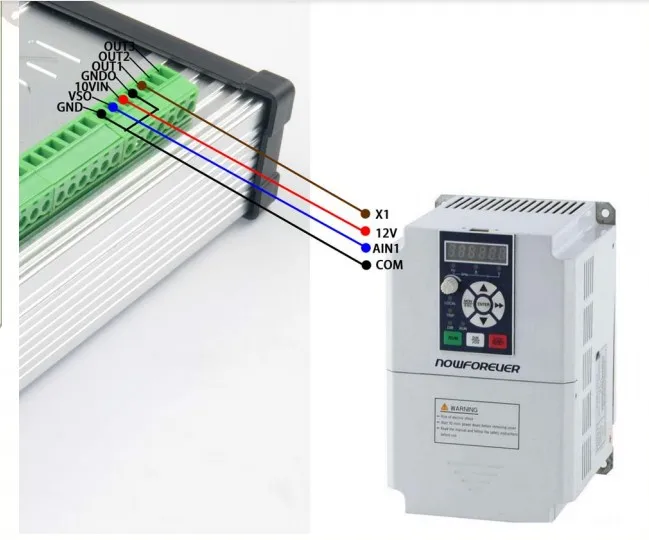

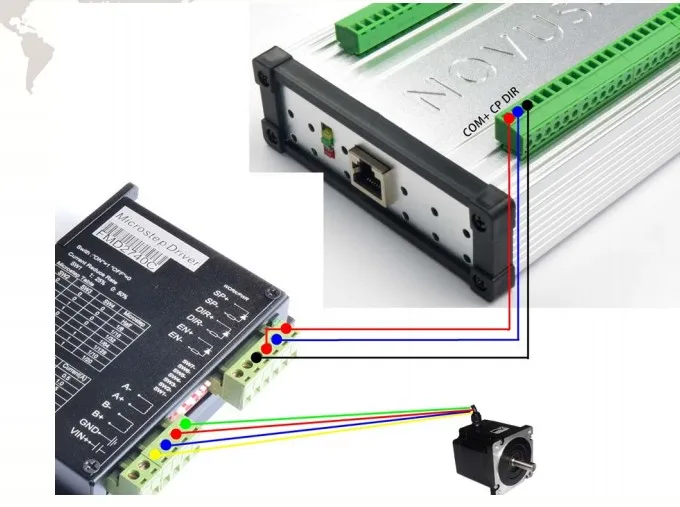

1. Интерфейс управления Ethernet 2, интерфейс управления шаговым двигателем 3, выходной интерфейс управления шпинделем 4. Основной интерфейс питания
