Введение:

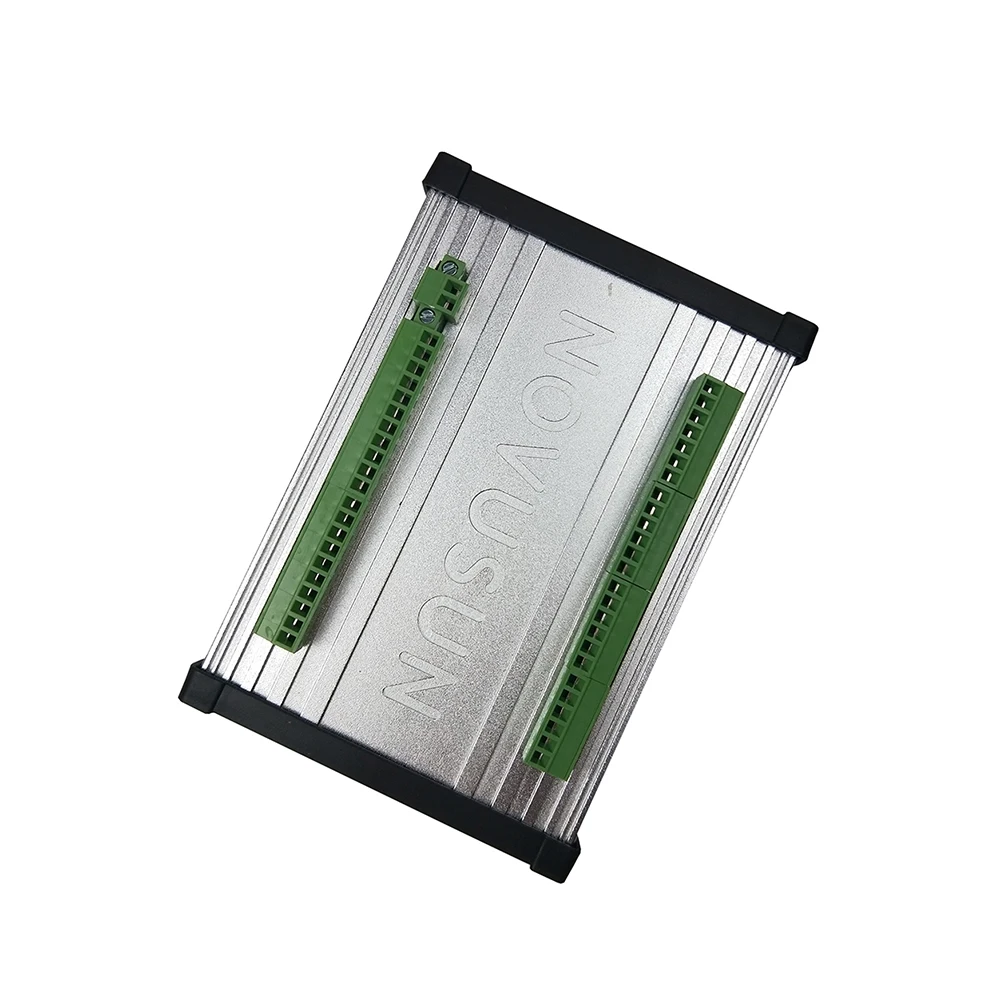

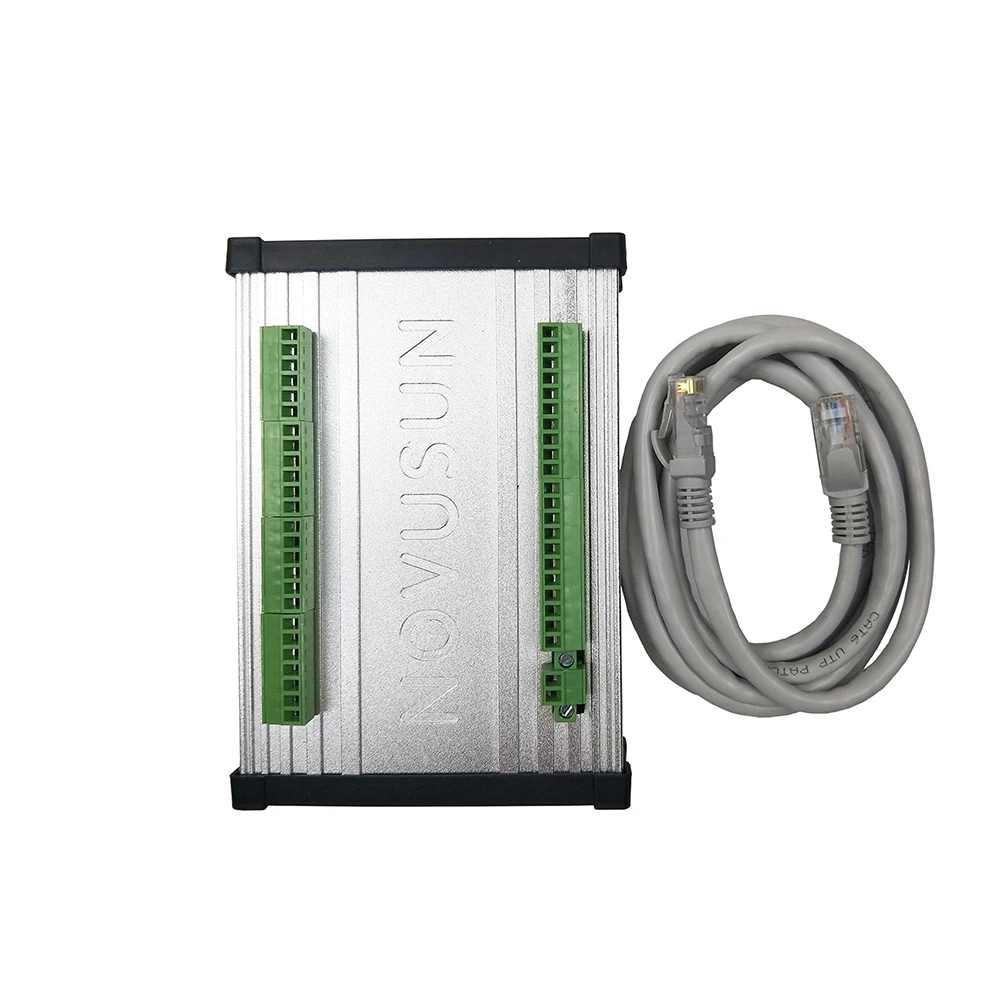

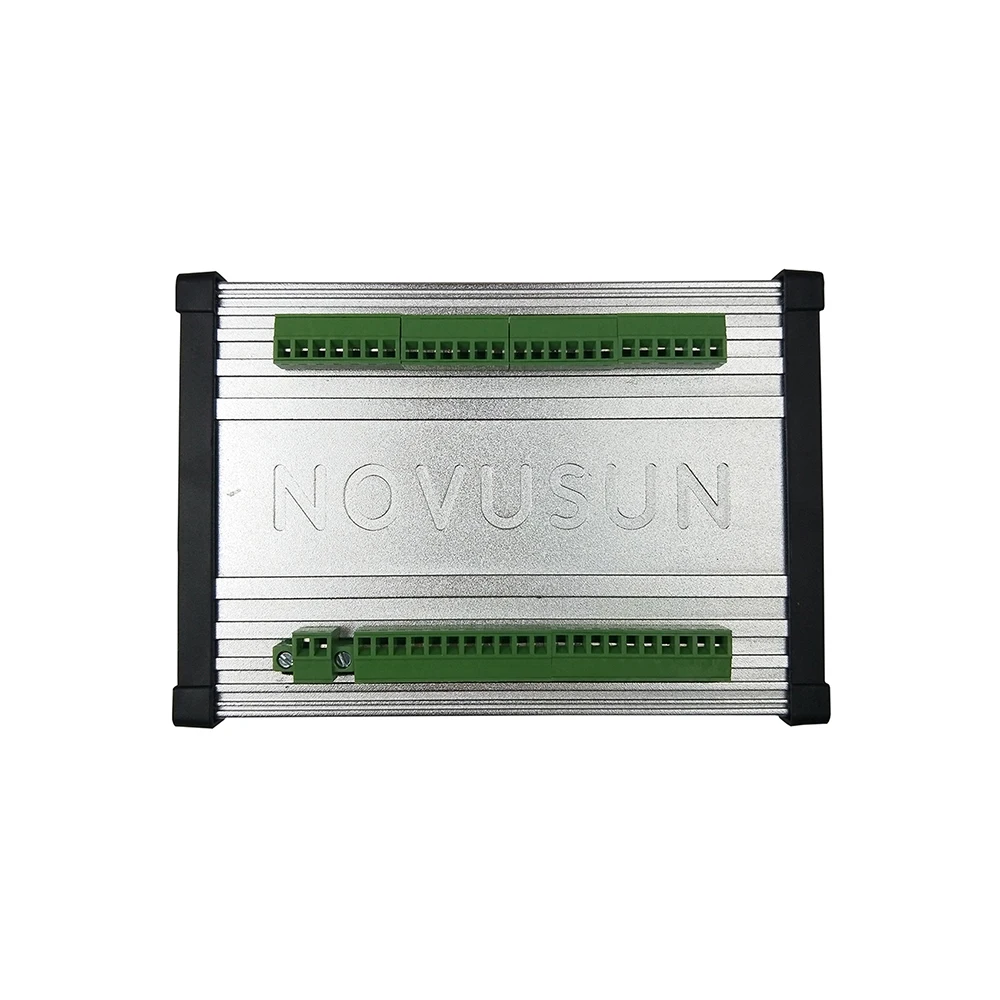

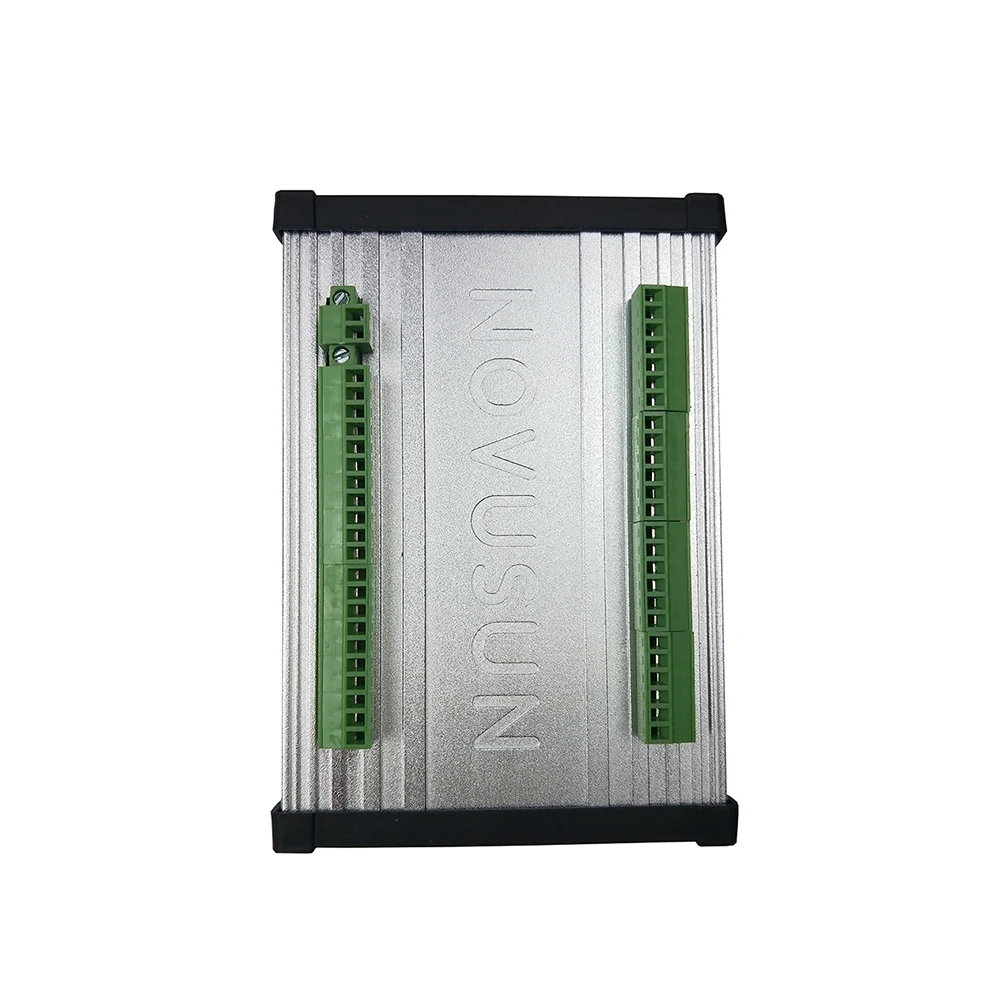

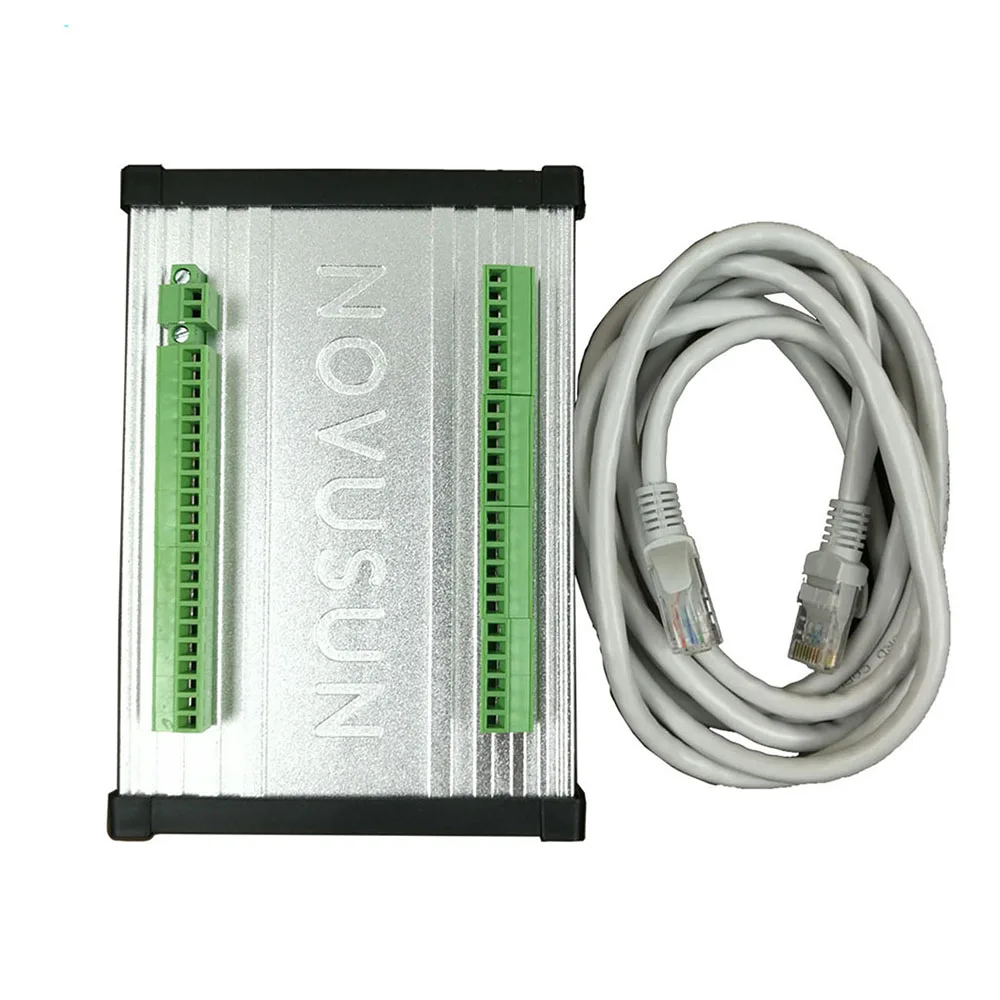

NVEC400 представляет собой 6-axis motion контроллер, разработанный содействия с ЧПУ; NVEC400 поддерживает управление mach3 и поддерживает связь с компьютером с помощью интерфейса Ethernet.
Параметры производительности:
Связь с интерфейсом Ethernet; Мач3 с поддержкой микрофона 16-канальная оптопара изолирует общей цифровой входной интерфейс; 12-канальная оптопара изолирует общей цифровой выходной интерфейс; 1 способ 0-10В контроль скорости вращения шпинделя аналоговый выходной интерфейс (может быть изменен на ШИМ-выход); Поддерживает до 6-ти канальный шаговый двигатель управления, с переключением между дальним и Ось управления импульсный 400 кГц; Основным контрольным оборудованием является 12 В-36 в Входная мощность, и требования к мощности не менее 10 Вт; Высокопрочный корпус из алюминиевого сплава, высокая способность к помехопередаче и отличная конструкция EMC.
Форма и размер:

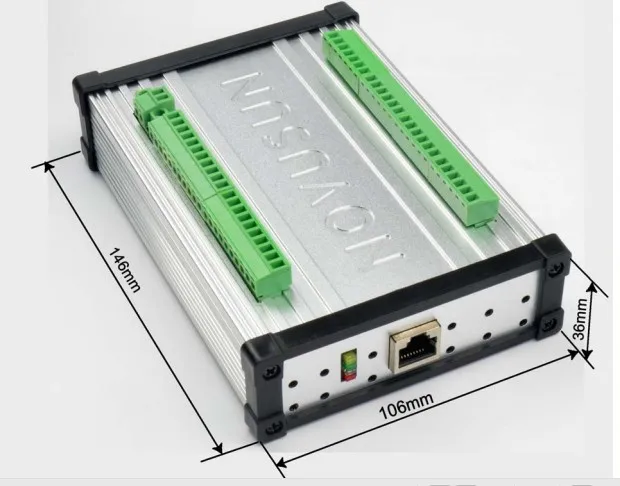

NVEC400 имеет открытую структуру с 2 монтажными отверстиями в нижней части для двух диаметров 4 мм на шкафу. Закрутите отверстие и установите устройство на шкафу. Размеры изделия показаны на рис. 1-1 и рис. 1-2. Размер внешнего вида изделия-146 мм * 106 мм * 36 мм; Размер монтажного отверстия 105,5 мм * 85,5 мм. Для диагонального крепления на теплоотводе есть 2 отверстия M4.

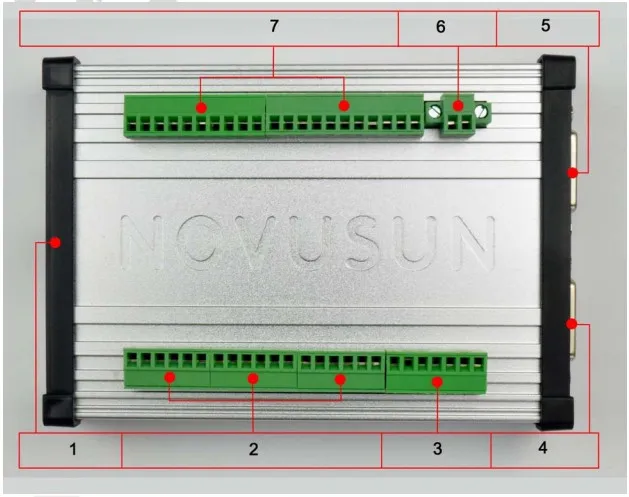

Определение проводки:
1, интерфейс управления Ethernet 2. Интерфейс управления шаговым двигателем 3, выходной интерфейс управления шпинделем 4. Основной интерфейс питания
