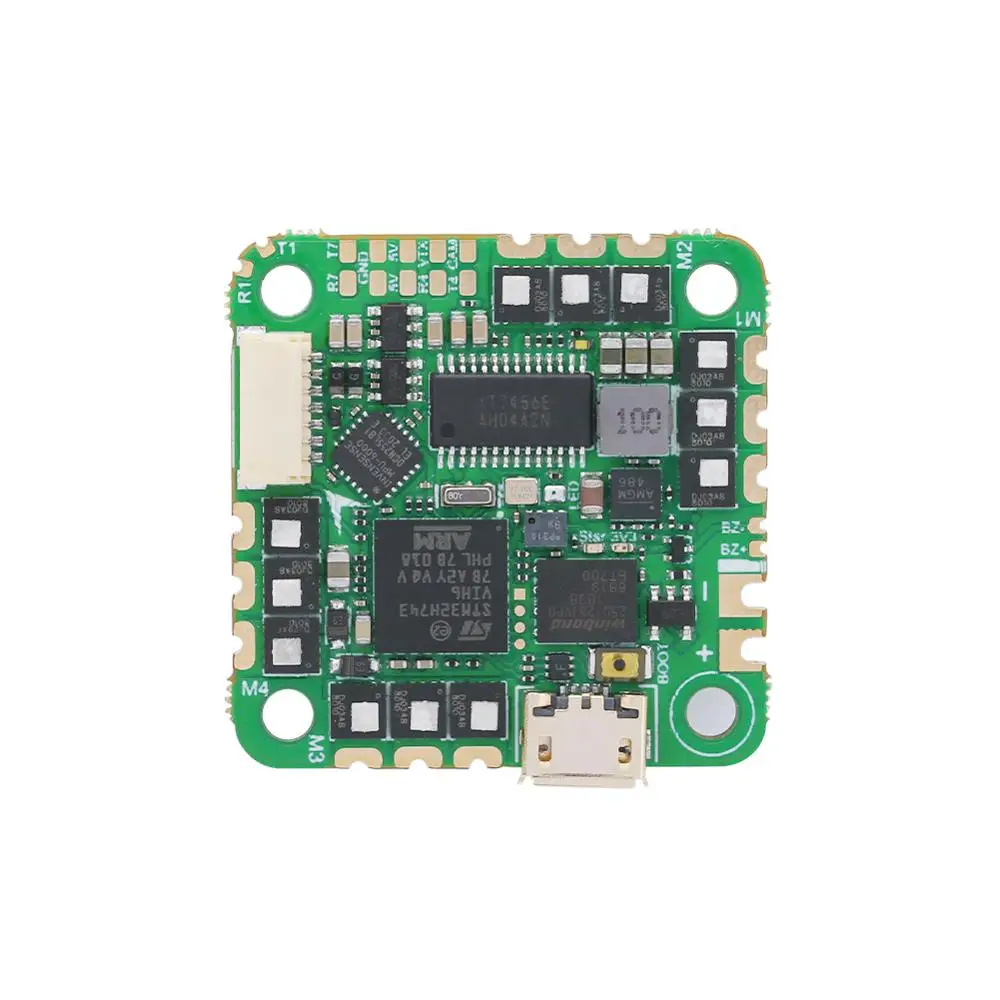

Плата iFlight Beast H7 55A 2-6S BLHeli-S AIO (MPU6000), Контроллер полета с 5 В, 2,5 А, BECбарометр для цифрового и аналогового FPV

Описание:

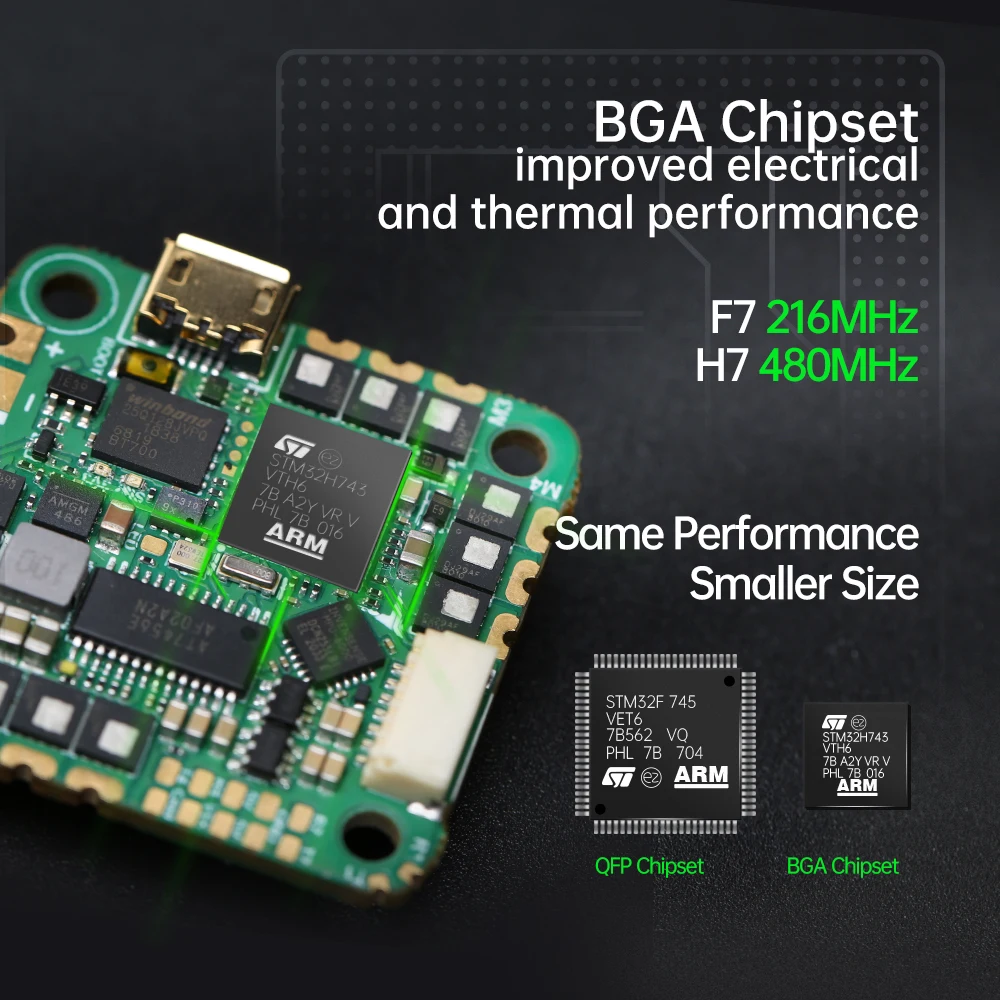

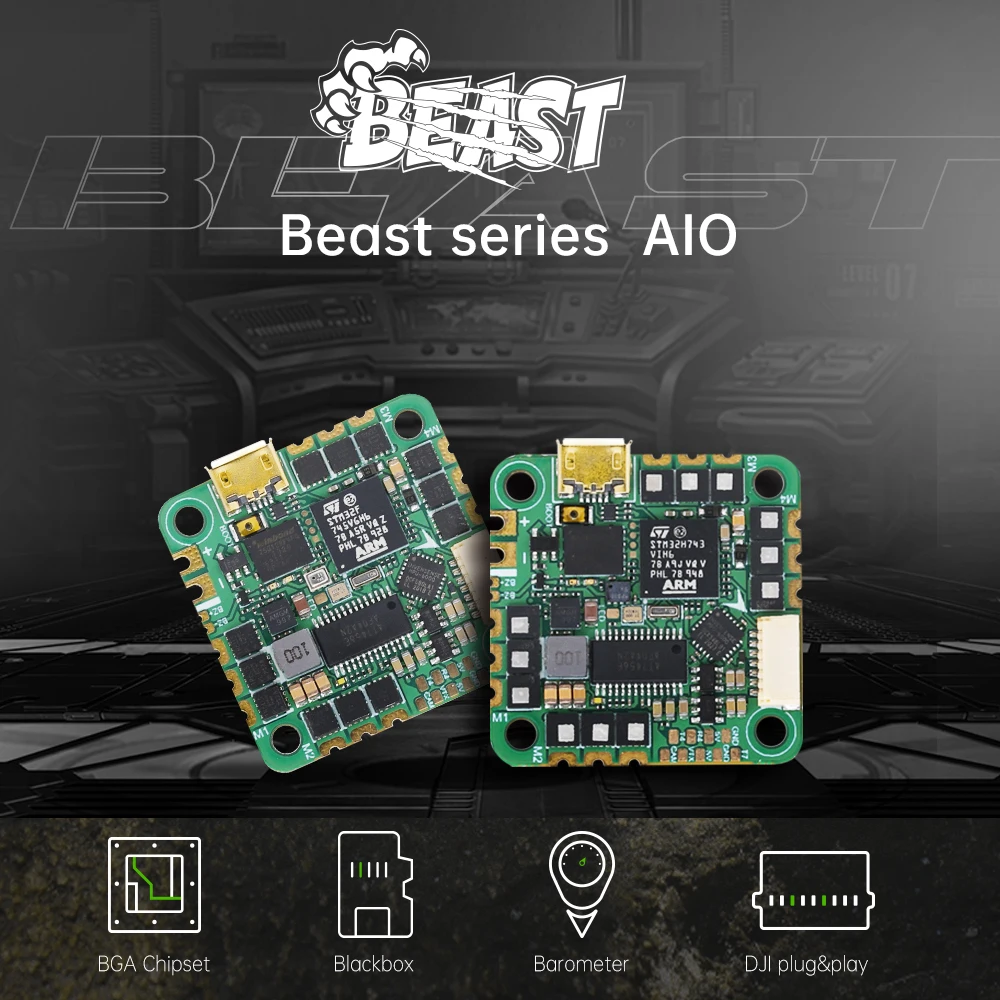

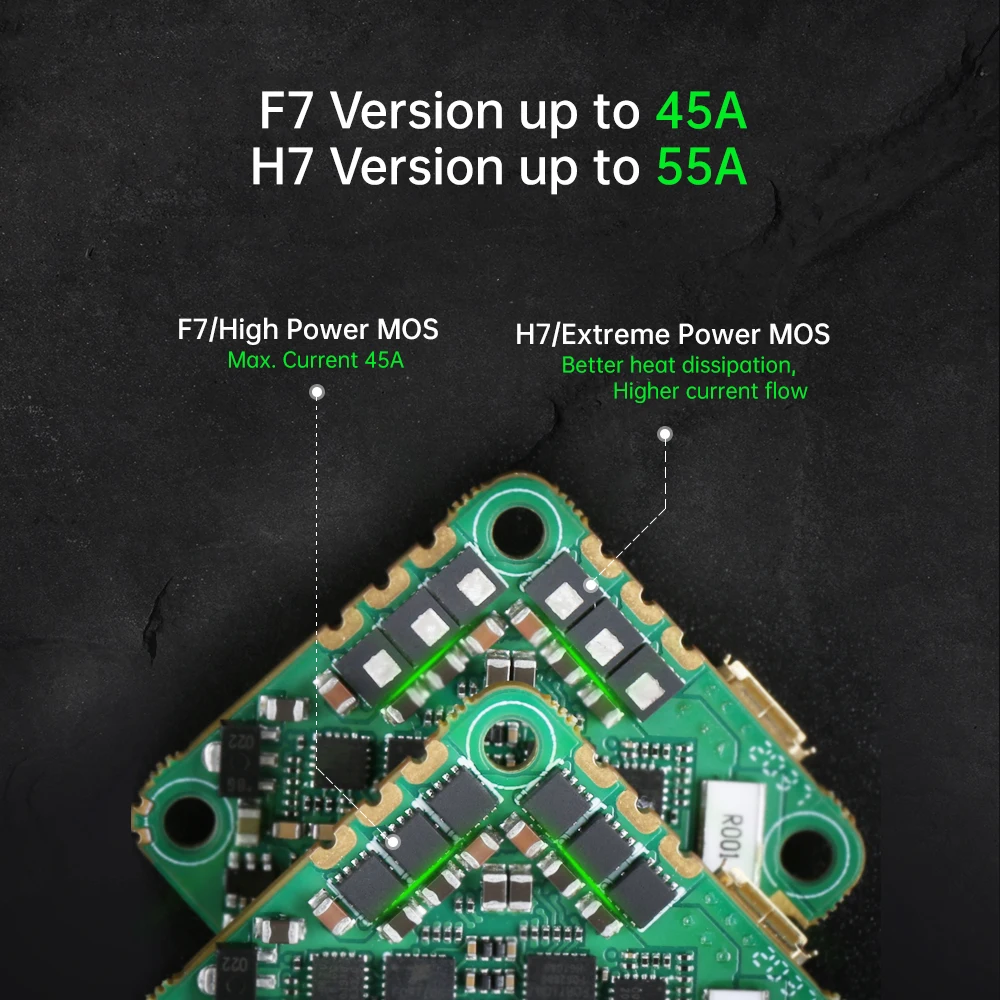

Что делать, если вы получите комбинированную скорость MCU и мощность ESC большой стопки, но тщательно расположены на доске размеров 25x25? Это будет безумно, верно? Ну, мы только что сделали это... Это наша новая серия iFlight BEAST AIO FCs для вашей максимальной сборки. Легкий вес, минимальный размер, Минимальная работа. Этого можно достичь только с помощью микросхем BGA вместо обычного MCUs QFP (большого размера) и сверхмощных МОП-сетей практически для любой сборки. Припаяйте провода двигателя и пошли! DJI Plug & Play plug и так много UARTs большинство людей даже не используют em' все. Совместим с цифровым и аналоговым FPV, бортовым барометром для дальних полетов и многого другого. Развяжи зверя!

Основные характеристики:

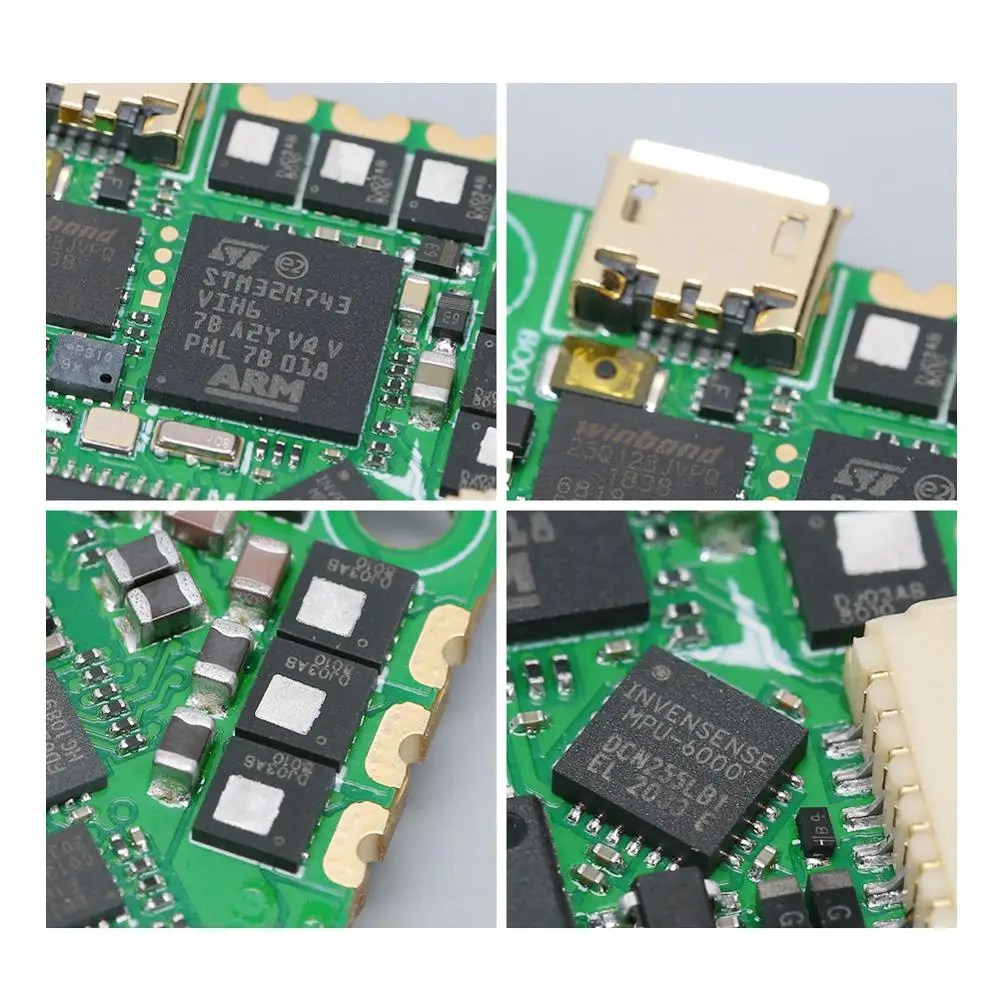

Цифровая система Vista Plug-and-Play (VBat passthrough) MCU: BGA-STM32H743 , 480 МГц OSD: AT7456E Гироскоп: MPU6000 Blackbox: встроенная вспышка 16 Мб Выход BEC: 5 В 2,5 А Барометр: DPS310(Работает только с Betaflight 4.3.0 и выше)

Напоминание о безопасности:

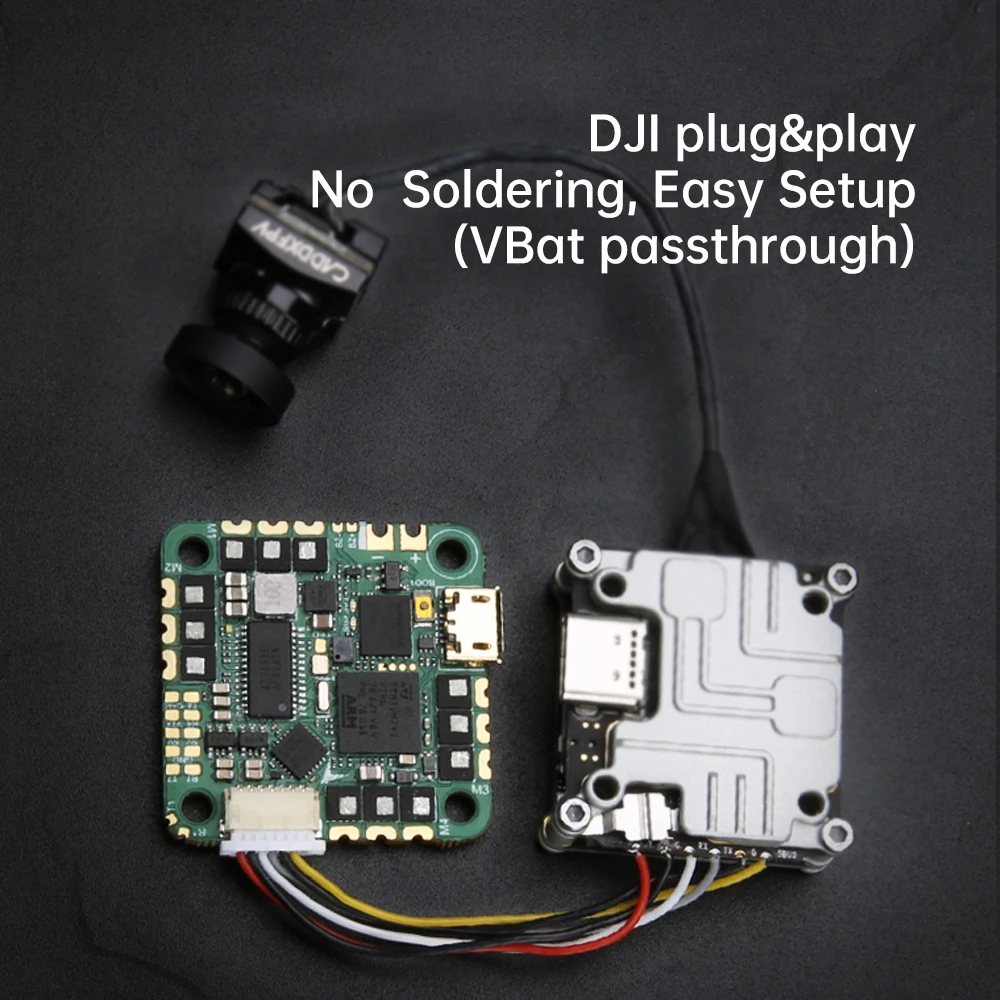

Порт plug & play DJI не имеет регулятора напряжения (BEC) и проходит через VBAT. Caddx Vista поддерживает напряжение до 26,4 в (6S), DJI Air Unit-до 17,6 в (4S). Убедитесь, что не подключайте ваш блок DJI Air напрямую, когда вы летите 6S, потому что это может поджарить его! BEC для добавления к вашей сборке 6S, Вы найдете здесь:Https://www.aliexpress.com/item/4001241736896.html?spm Для небольших двигателей 4S требуется, как правило, дополнительный конденсатор не менее 16 В/220 мкФ, для 6S поднимается до 35 в или даже 50 В. Более крупные двигатели имеют большую потребляемую силу тока, шипы более высокого напряжения и более серьезную обратную ЭДС (моторное торможение, работает как генератор). Убедитесь, что добавьте достаточно большие или даже большие низкие конденсаторы ESR на панель аккумулятора AIO или на батарею, чтобы привести более агрессивные двигатели, которые Вы летаете. В упаковке есть выбор конденсаторов, но неплохо защитить вашу плату. Платы меньшего размера обладают меньшей емкостью, которая должна быть покрыта на внешние конденсаторы, обойти ее невозможно. Наш новыйБарометр DPS310 обладает более точной, чем предыдущий BMP280, но не может быть активирован в Betaflight ниже 4.3.0, который в настоящее время находится в бета-режиме

FC // Beast H7 AIO

Спецификация:

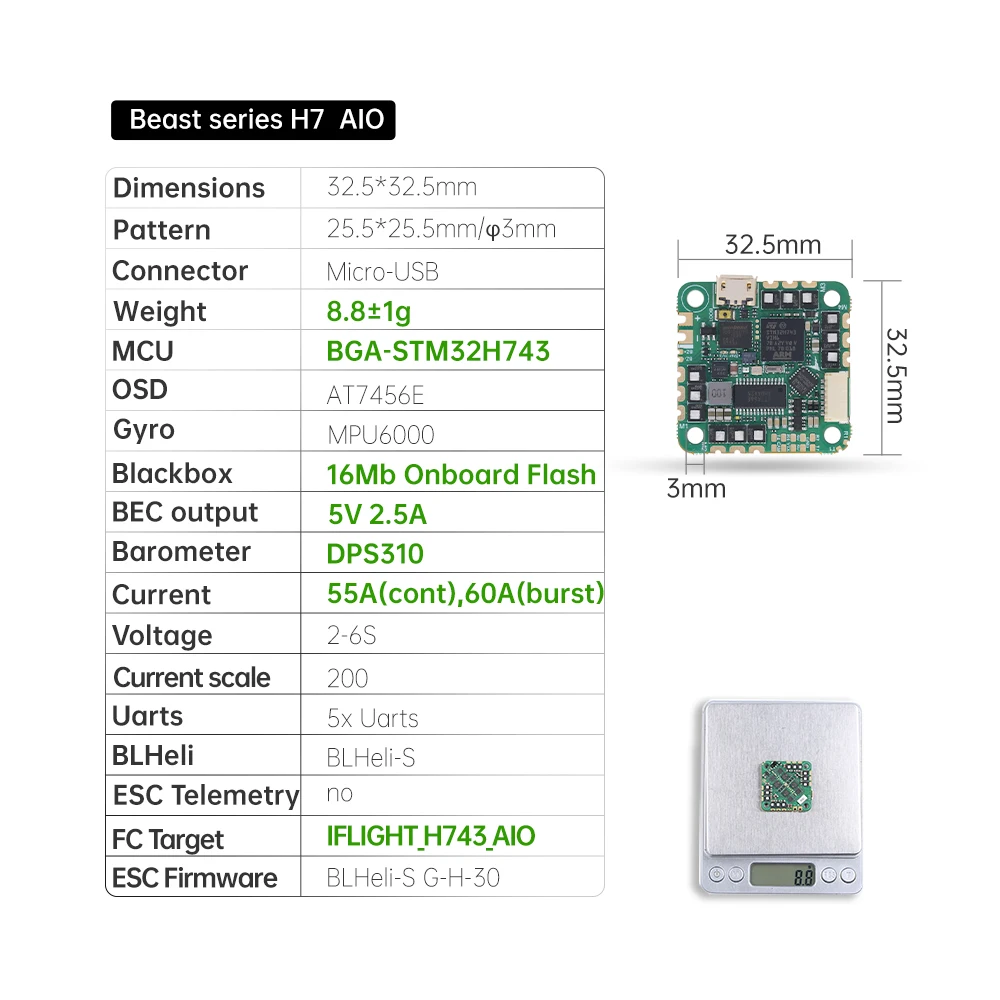

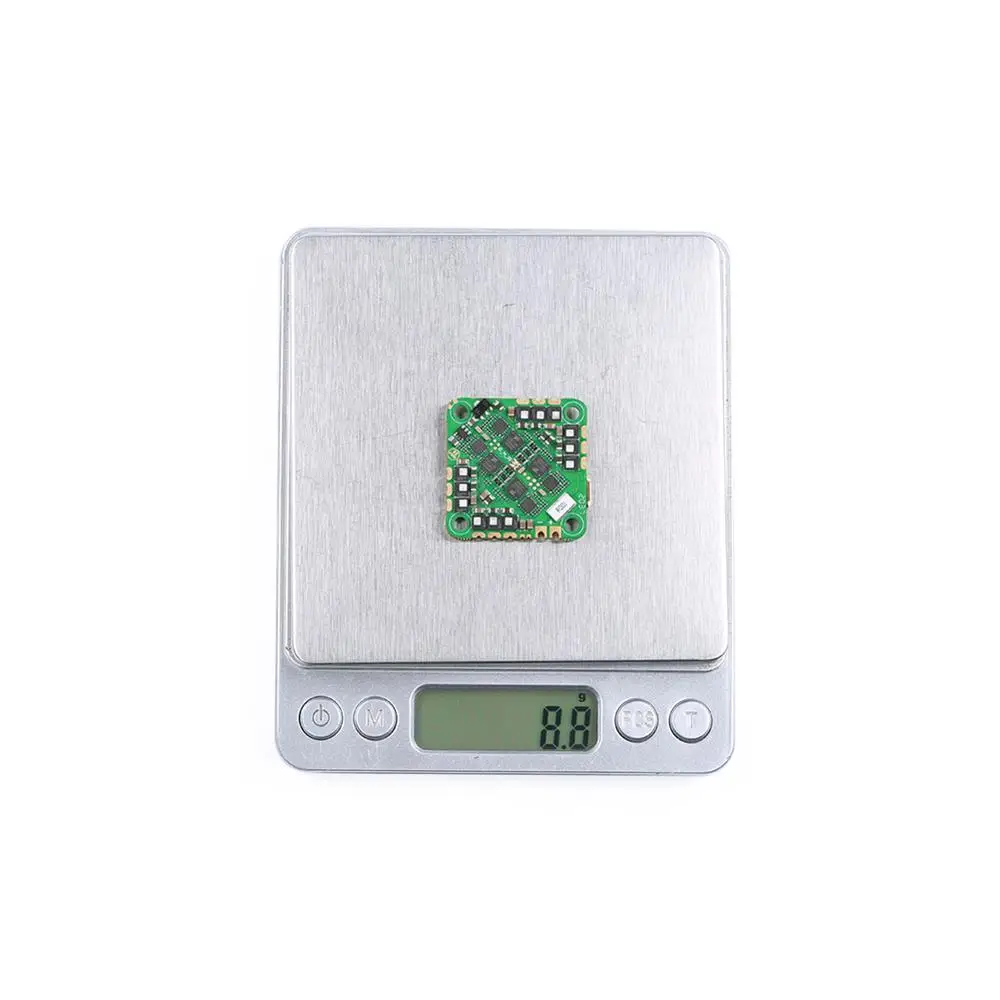

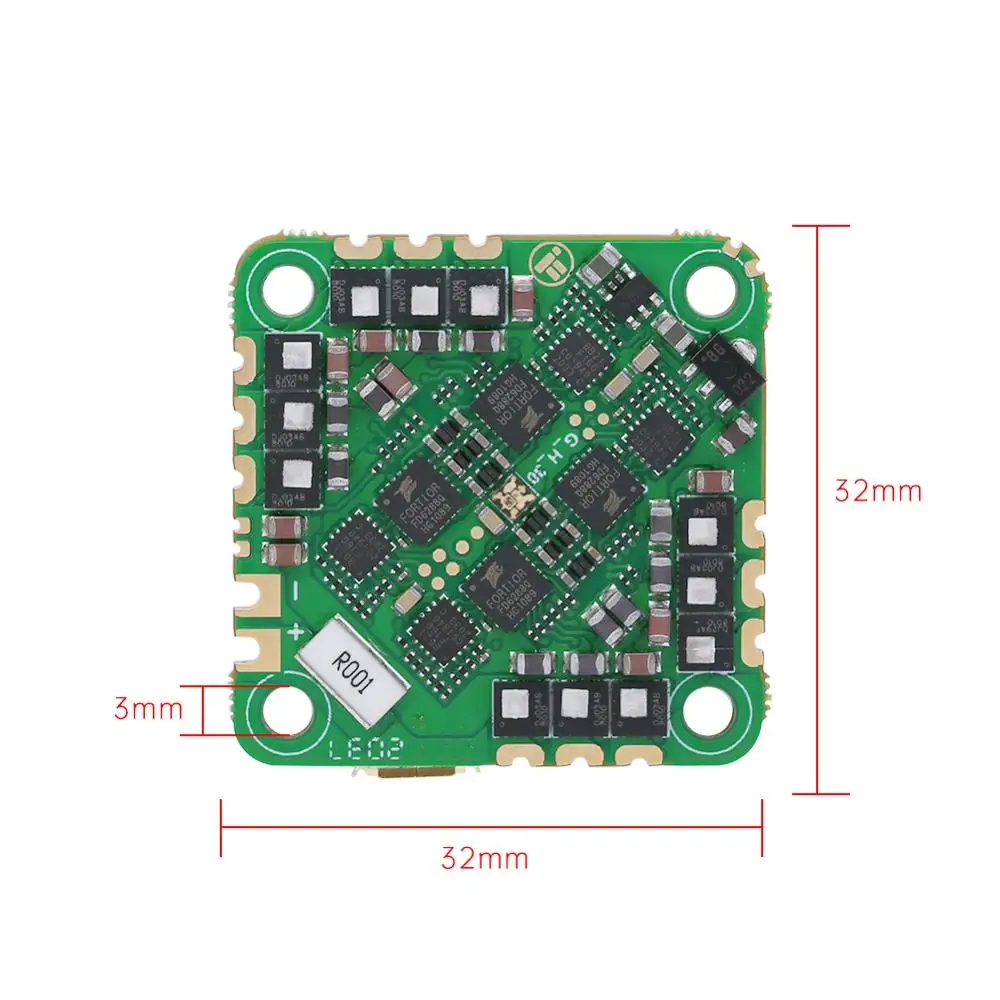

MCU: BGA-STM32H743 Гироскоп: MPU6000 Blackbox: встроенная вспышка 16 Мб Выход BEC: 5 В 2,5 А Барометр: DPS310(Работает только с Betaflight 4.3.0 и выше) Микро-USB OSD: AT7456E Uart:5 (UART1, UART2, UART3, UART4, UART7) Прошивка FC: IFLIGHT_H743_AIO Схема монтажа: 25,5*25,5 мм φ 3 мм Размеры: 32,5*32,5 мм Вес: 8,8 г

ESC // 55A 2-6S

Спецификация:

Uarts: 5 Датчик тока: Да Вход: 2-6S LIPO Текущая шкала: 200 Постоянная: 55A/импульс: 60A BLHeli: BLHeli-S Телеметрия: нет Прошивка ESC: BlheliS G-H-30 Шаблон крепления: 25,5*25,5 мм/Φ3 мм Размеры: Встроенный 32,5*32,5 мм

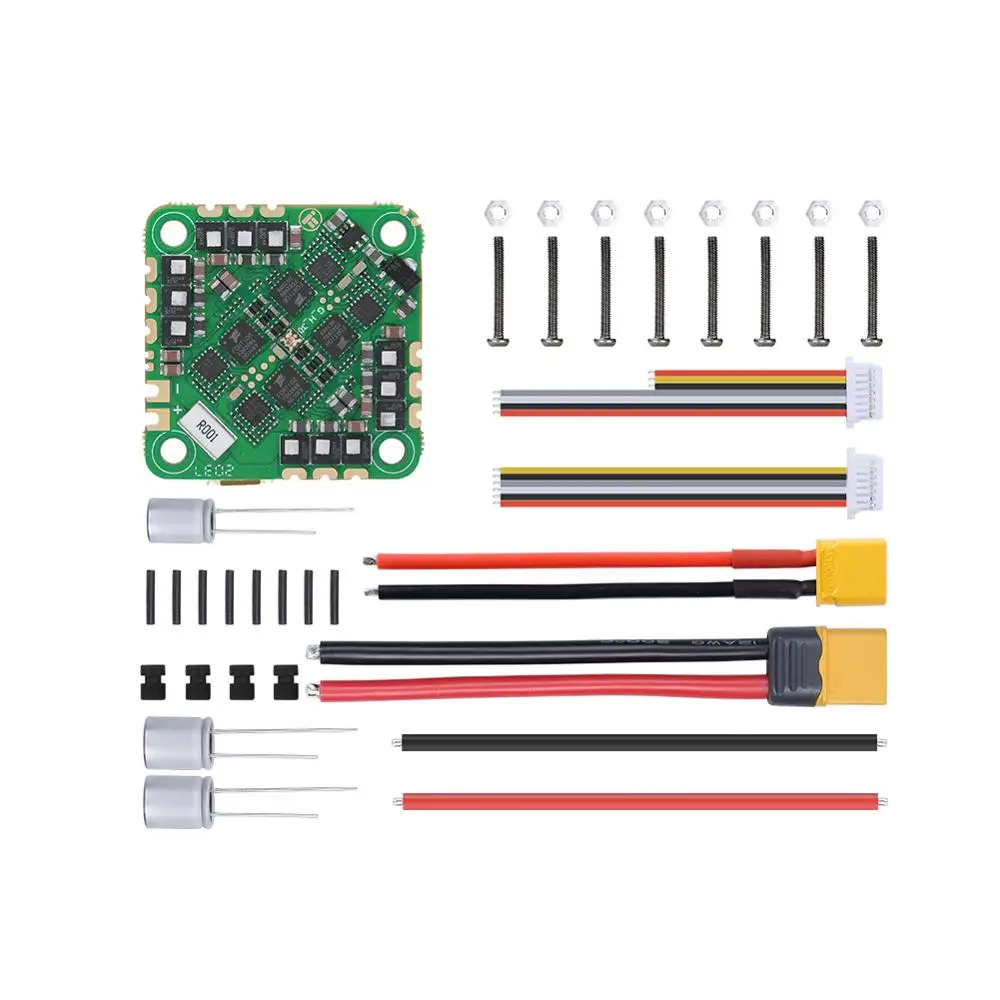

Посылка входит:

Beast H7 AIO × 1 Конденсатор 470 мкФ/16 В x 1 Конденсатор 220 мкФ/50В x 1 Кабель XT60 12AWG 100 мм x 1 Кабель XT30U 18AWG 70 мм x 1 Кабель 1,0-7P 50 мм-28 мм x 1 Кабель 1,0-7P 50 мм x 1 Силиконовые втулки M2 x 4 M2 * 12 мм Винты x 8 Прозрачная нейлоновая гайка M2 x 8 Черная термоусадочная трубка 0,8 мм x 8
