Описание товара:
Что делать, если вы могли бы получить комбинированную скорость MCU и мощность ESC большого стека, но тщательно расположить на плате размером 25x25 whoop? Это будет безумно правильно? Ну, мы только что сделали это...
Это наша новая серия iFlight BEAST AIO FCs для вашей конечной сборки. Будущее доказательство все-в-одном FC для увеличения игры и сделать некоторые больше места для будущего развития прошивки полета, как Betaflight, Emuflight и т. Д. Легкий, минимальный размер, Минимальная работа. Это может быть достигнуто только с помощью BGA chipsets вместо обычных QFP (большой размер) MCUs и сверхмощных Mosfets для почти любой сборки. Припайте провода двигателя и давайте! DJI Plug & Play plug и так много UARTs большинство людей даже не использовали em' all. Совместим с цифровым и аналоговым FPV, бортовым барометром для возможных дальних полетов и многого другого. Раскройте зверя!
Основные характеристики:
Vista цифровая система Plug-and-Play (VBat сквозной)
MCU: BGA-STM32H743 , 480 МГц
OSD: AT7456E
Гироскоп: BMI270
Blackbox: 16 Мб встроенной вспышки
ОЦК Выход: 5 В пост 2.5A
Барометр: нет

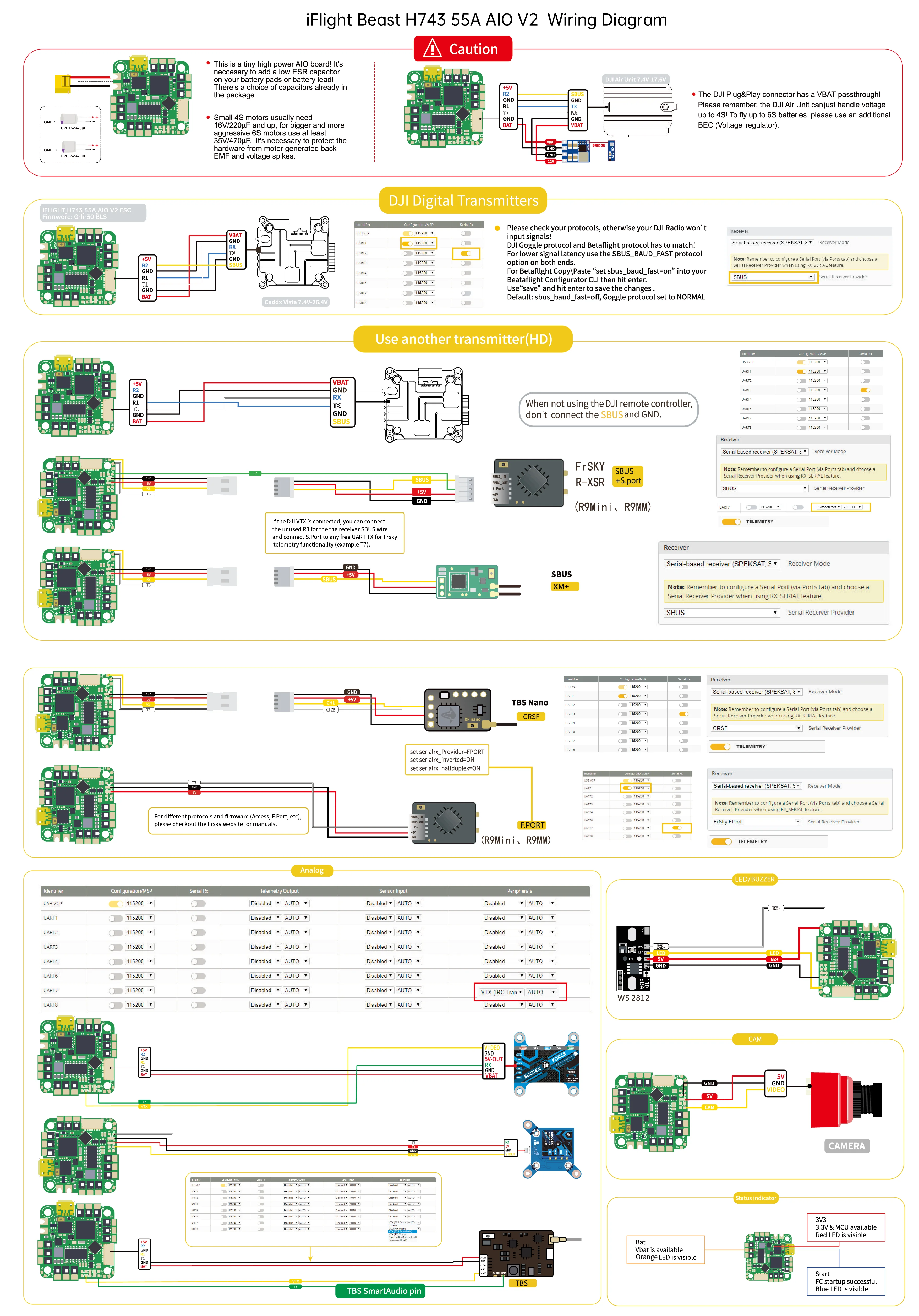

Напоминание о безопасности:
Порт HD plug & play не имеет регулятора напряжения (BEC) и проходит через VBAT. Caddx Vista работает до 26,4 в (6S), HD Air Unit поднимается до 17,6 в (4S). Убедитесь, что не подключайте устройство HD Air непосредственно, когда вы летите 6S, потому что это будет жарить его! BEC, чтобы добавить для вашей сборки 6S, можно найти здесь: https://www.aliexpress.com/item/1005001665809051.html?spm
Небольшой электрический двигатель 4S строит должна, как правило, требуется дополнительный конденсатор с алюминиевой крышкой, как минимум 16V/220 мкФ, для iPhone 6S Plus доходить до 35V или даже с алюминиевой крышкой, 50В. Большие двигатели имеют больший ток, шипы повышенного напряжения и более серьезные задние EMF (торможение двигателя, работает как генератор). Убедитесь, что вы добавили достаточно большие или даже большие низкие конденсаторы ESR на аккумуляторной панели AIO или на вашей батарее, чтобы привести более агрессивные двигатели, которые вы летите. В посылка есть выбор конденсаторов, но это никогда не плохая идея, чтобы убедиться, что ваша плата будет защищена. Небольшие платы имеют меньшую емкость, которая должна быть покрыта внешние конденсаторы, нет пути вокруг.
Наш новый барометр DPS310 обладает большей точностью, чем предыдущий BMP280, но не может быть активирован в Betaflight ниже 4.3.0, который в настоящее время находится в beta state (декабрь 2020).
Основные изменения от V1 до V2:
Оптимизированный дизайн цепи
RPM-фильтрация может использоваться с прошивкой JazzMaverick (BLHeli-M) и JESC.

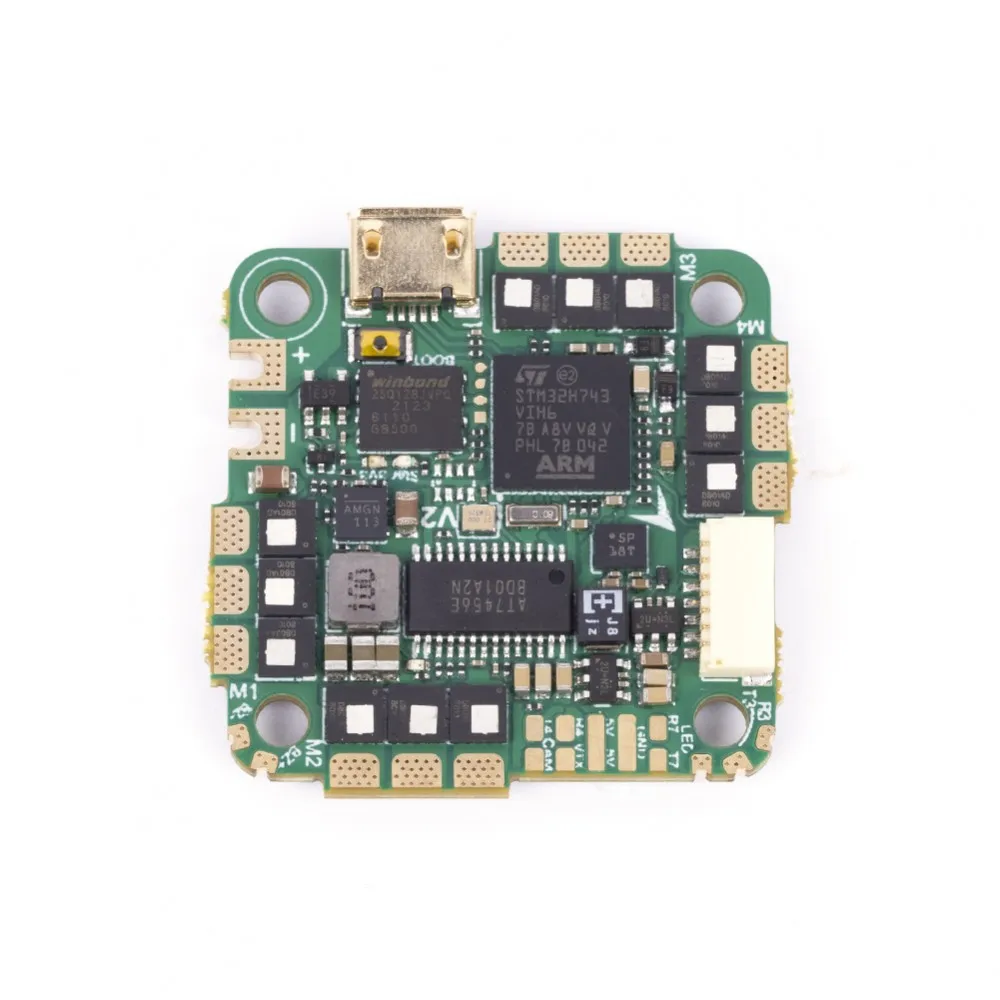

FC/Beast H7 AIO V2 Спецификация:

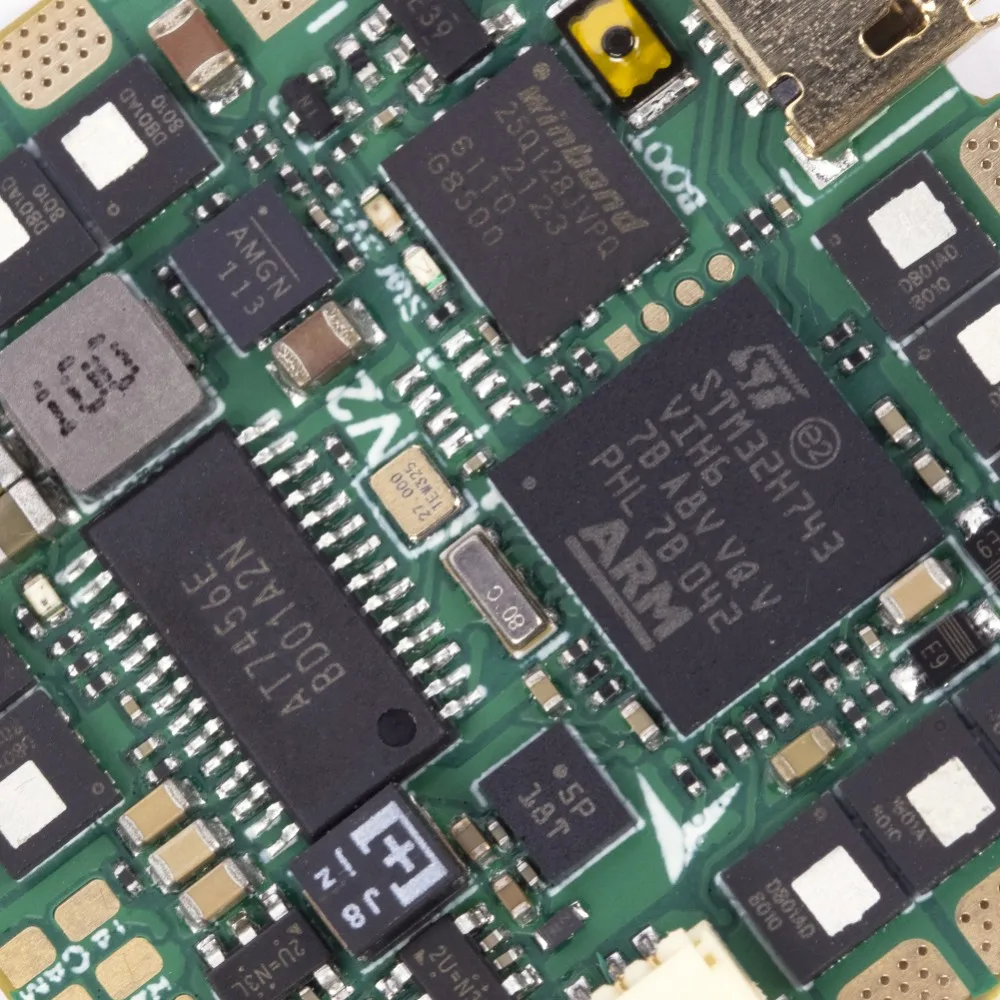

MCU: BGA-STM32H743
Гироскоп: BMI270
Blackbox: 16 Мб встроенной вспышки
ОЦК Выход: 5 В пост 2.5A
Барометр: нет
С эффектом приближения c зарядкой Micro-USB
OSD: AT7456E
Uart:5 (UART1, UART2, UART3, UART4, UART7)
FC Прошивка: IFLIGHT_H743_AIO_V2
Монтажный шаблон: 25,5*25,5 мм φ3mm

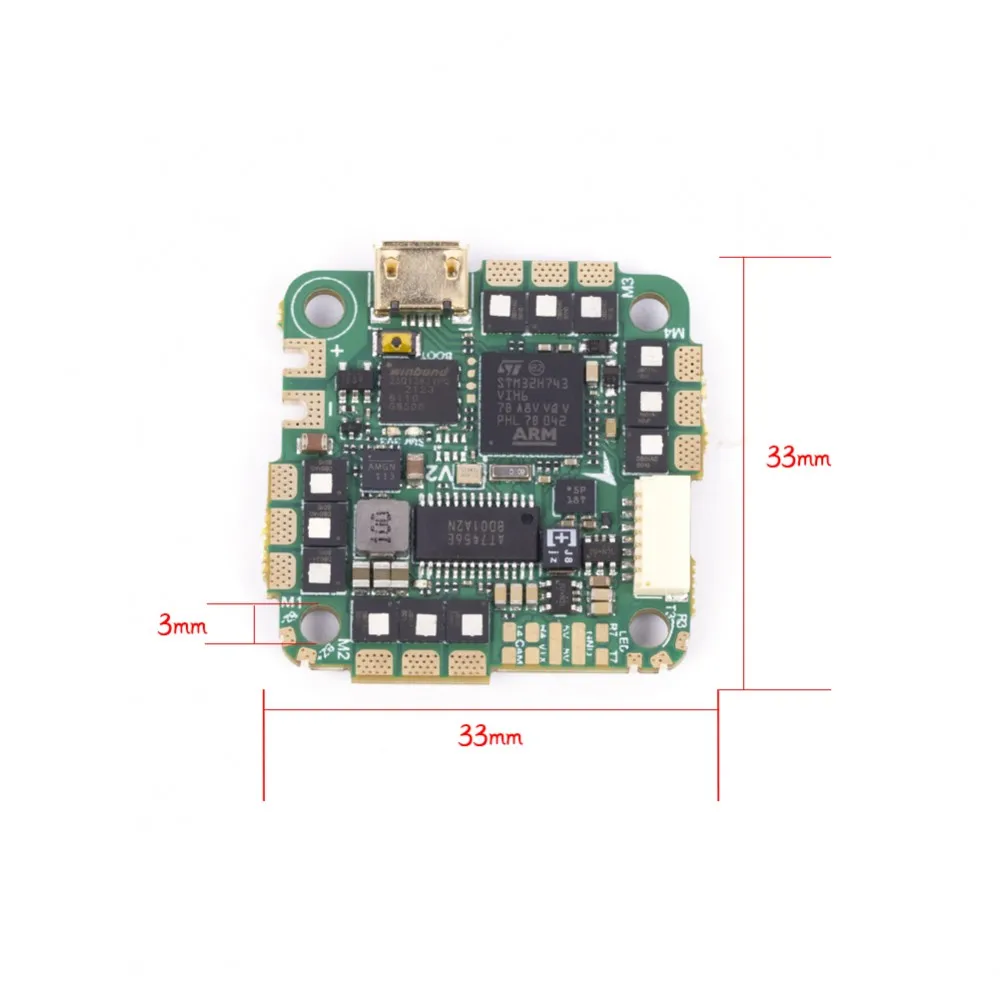

Размеры: 32,5*32,5 мм
Вес: 8,8 г

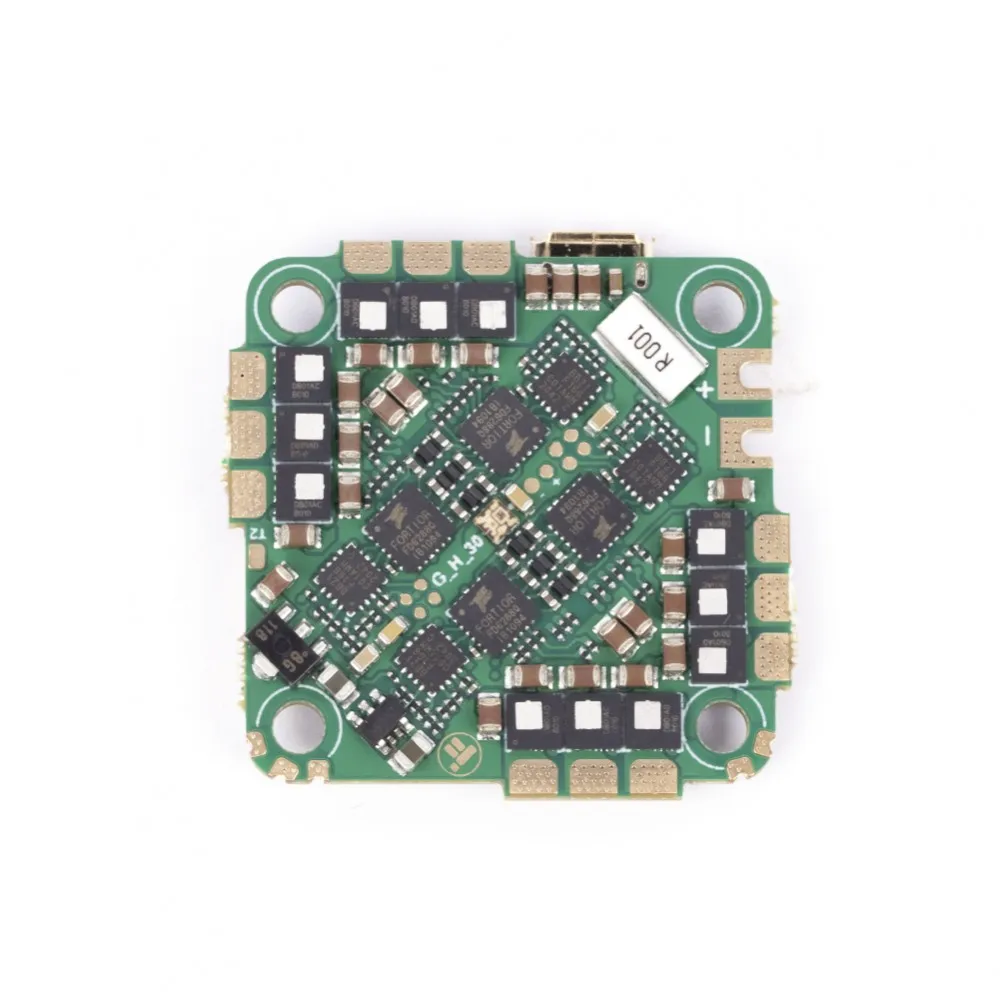

ESC/55A 2-6S спецификация:
Uarts: 5
Датчик тока: Да
Вход: 2-6S LIPO
Шкала тока: 100
Постоянный: 55A / Burst: 60A
BLHeli: BLHeli-S
Телеметрия: нет
Прошивка ESC: G-H-30 BLS 16,7
Монтажный шаблон: 25,5*25,5 мм/Φ3mm
Размеры: 32,5*32,5 мм
Посылка включает в себя:
Чудовище H7 AIO V2 × 1
Конденсатор с алюминиевой крышкой, 470 мкФ/16V x 1
Конденсатор с алюминиевой крышкой, 470 мкФ/35V x 1
XT60 12AWG кабель 100 мм x 1
XT30U 18AWG кабель 70 мм x 1
14AWG силиконовый кабель красный 100 мм x 1
14AWG силиконовый кабель черный 100 мм x 1
1,0-7P кабель 50 мм-28 мм x 1
1,0-7P кабель 50 мм x 1
M2 силиконовые прокладки x 4
M2 * 12 мм Винты x 8
Прозрачная нейлоновая гайка M2 x 8
0,8 мм черная термоусадочная трубка 10 мм x 8
