По сравнению с основной платой STM32F401CCU6, основная плата STM32F411CEU6 имеет большую память, лучшую производительность и быструю скорость работы.

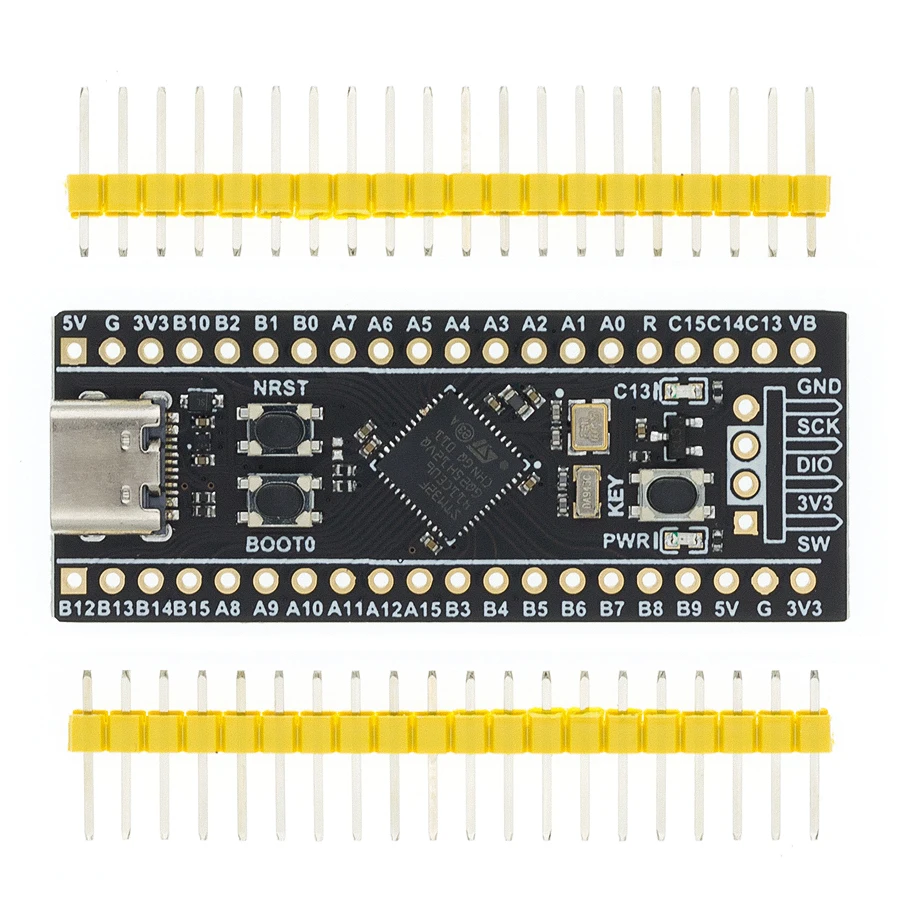

STM32F401CCU6 основная плата
Почему стоит выбрать 401?
В серии F401 чип является самым дешевым, даже дешевле, чем некоторые F1, и измельчен F1 на основной частоте, и имеет арифметический модуль с плавающей точкой, порт IO содержит все основные функции. Таким образом, можно предоставить обучающую платформу с очень высокой производительностью для начинающих. В практическом применении это не потому, что вычислительная мощность недостаточна, а порт IO является неполным и препятствует развитию.
25 МГц высокоскоростной кристаллический осциллятор 32,768 k низкоскоростной кристаллический осциллятор
STM32F401CCU6 основная плата 64KB RAM 256KB ROM

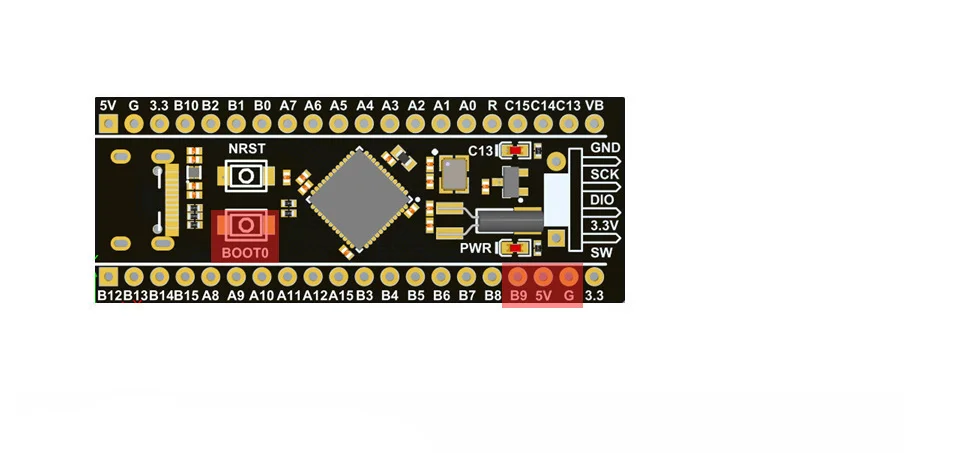

Настройки загрузки меняются от перемычки до кнопки rУстранение проблем с установкой нажатием кнопки
BOOT0 и NRST, выпуская NRST для доступа к серийному порту загрузки, DFU загрузки, предоставляя ST официальный мульти-в-одном STM32 куб программиста сжигания программного обеспечения.
GND изменен на 5 В B9 5 В GND, который может напрямую подключить небольшой рулевой механизм без дополнительной проводки и сократить время разработки.
Предыдущая версия подошвы не может быть приварена к стопе, никакого воздействия.

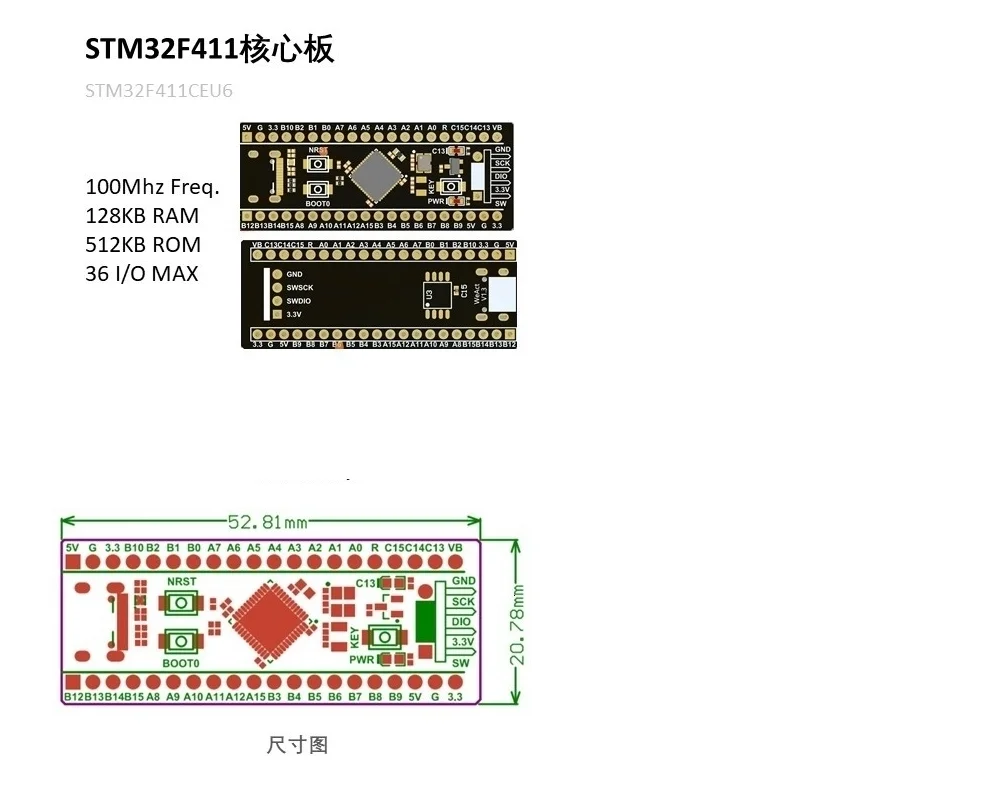

STM32F411CEU6 основная плата 128KB RAM 512KB ROM
Ссылка: https://pan.baidu.com/s/1vW9H-q9C5n2yVAEp38pw5A
Пароль: GXNX
1. 25 МГц высокоскоростной кристаллический осциллятор и 32,768 кГц 6PF низкоскоростной кристаллический осциллятор

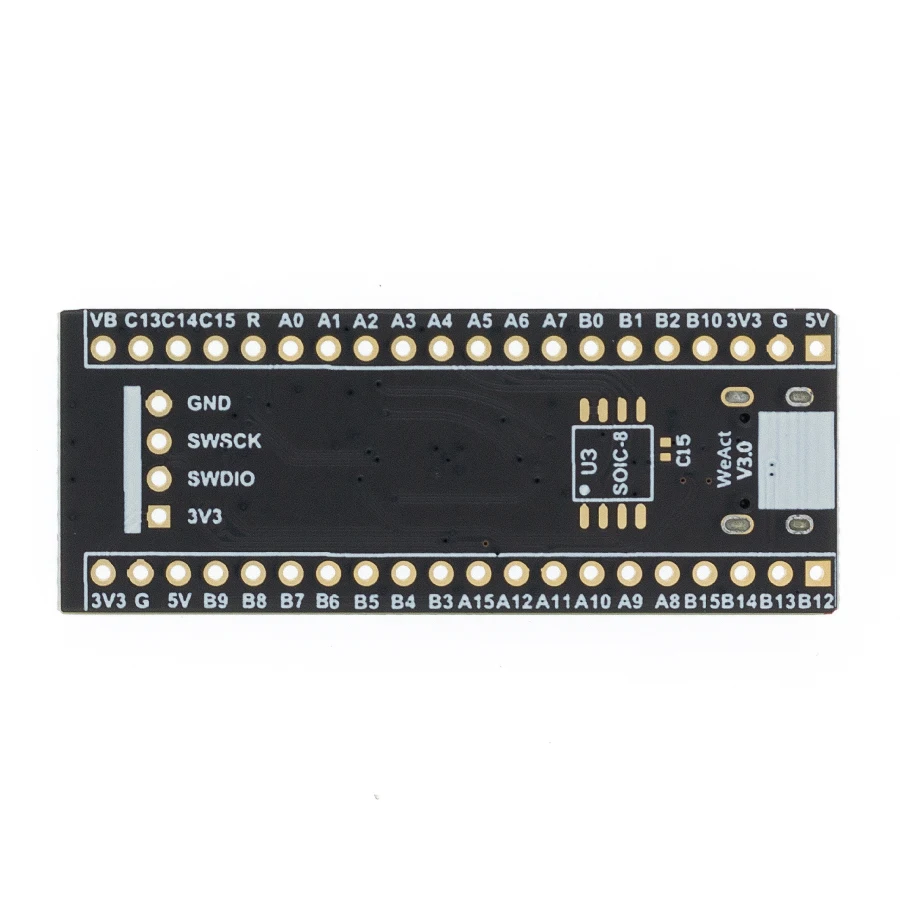

2. Флэш-колодки защищены, обеспечивая USBDisk & FATFFS процедуры
3. Колпачок перемычки может быть использован непосредственно без установки. BOOT0 внутренний 10K сопротивление вытягивание
4. Фабрика имеет сжигаемую дыхательную лампу и процедуры тестирования USBCDC.
5. Предоставляем доступную микропитоновую прошивку, файлы конфигурации
6. Отрегулируйте направление прыгающей крышки, если она не может быть установлена. Потому что прыгающая крышка широкая с одной стороны и узкая с другой.

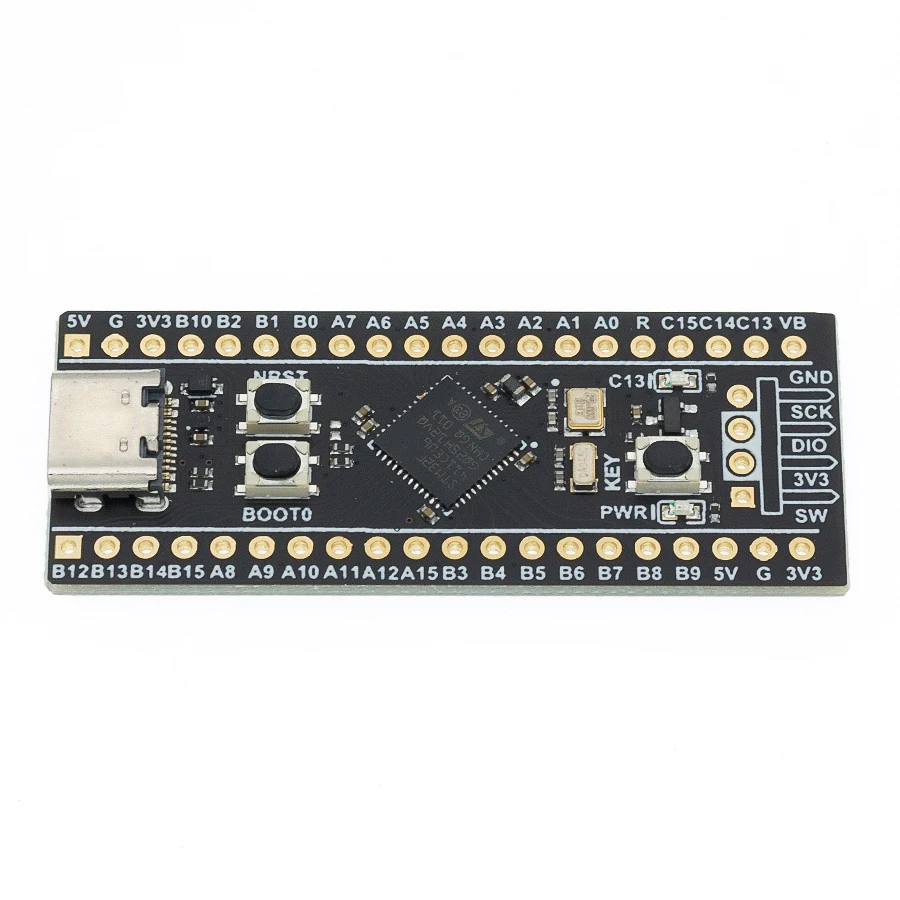

7. Плата V1.3 с 3 кнопками: кнопка сброса, кнопка BOOT0 и кнопка пользователя.
Серийная загрузка V1.3 и загрузка DFU: подключение к PA9 и PA10 (подключение к usb в режиме DFU) нажатием кнопки BOOT0 и сброс, а затем отпустите клавишу reset. После 0,5 секунд, отпустите BOOT0 ключ для того, чтобы ввести серийный загрузки или DFU загрузки. Соответствующее программное обеспечение-flymcu или CubeProg.
Загрузка версии Jump cap: BOOT0 подключается к high, BOOT1 подключается к high, введите последовательный порт для загрузки или загрузки DFU, программное обеспечение такое же, как и выше.
