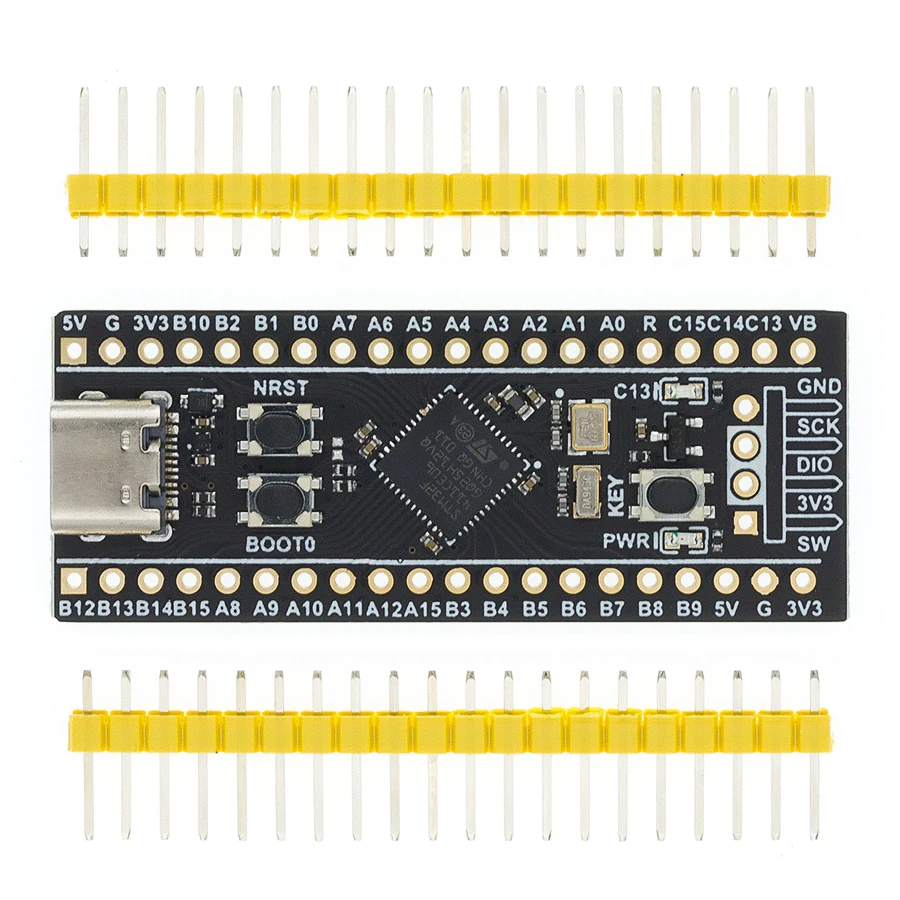

Макетная плата STM32F401 STM32F411 STM32F401CEU6 STM32F411CEU6 CCU6 STM32F4, обучающая плата STM32F401CCU6

По сравнению с основной платой STM32F401CCU6, основная плата STM32F411CEU6 имеет большую память, лучшую производительность и быструю скорость работы.

STM32F401CCU6 основная плата

Связь данных:Https://github.com/WeActTC/MiniF4-STM32F4x1.git

Почему стоит выбрать 401?

В серии F401 чип является самым дешевым, даже дешевле, чем некоторые F1, и измельчен F1 на основной частоте, и имеет арифметический модуль с плавающей точкой, порт IO содержит все основные функции. Таким образом, можно предоставить обучающую платформу с очень высокой производительностью для начинающих. В практическом применении это не потому, что вычислительная мощность недостаточна, а порт IO является неполным и препятствует развитию.

25 МГц высокоскоростной кристаллический осциллятор 32,768 k низкоскоростной кристаллический осциллятор

STM32F401CCU6 основная плата 64KB RAM 256KB ROM

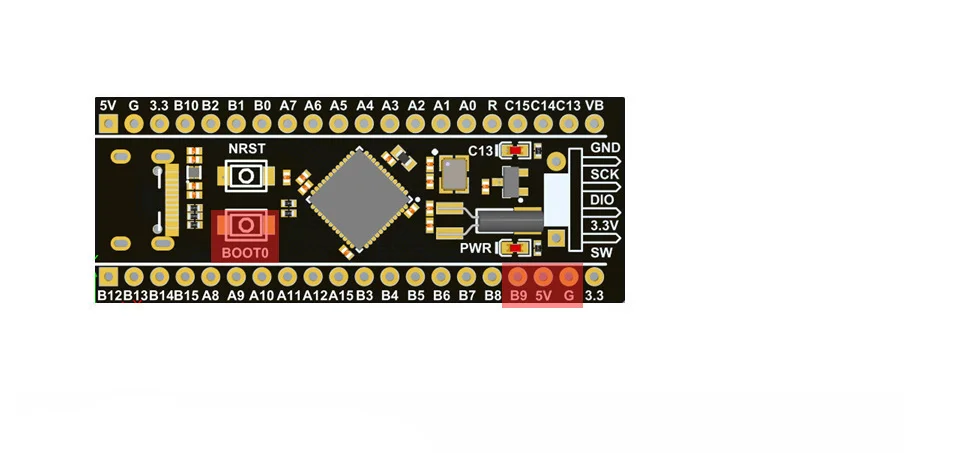

Настройки загрузки меняются от перемычки до кнопки rУстранение проблем с установкой нажатием кнопки

BOOT0 и NRST, выпуская NRST для доступа к серийному порту загрузки, DFU загрузки, предоставляя ST официальный мульти-в-одном STM32 куб программиста сжигания программного обеспечения.

GND изменен на 5 В B9 5 В GND, который может напрямую подключить небольшой рулевой механизм без дополнительной проводки и сократить время разработки.

Предыдущая версия подошвы не может быть приварена к стопе, никакого воздействия.

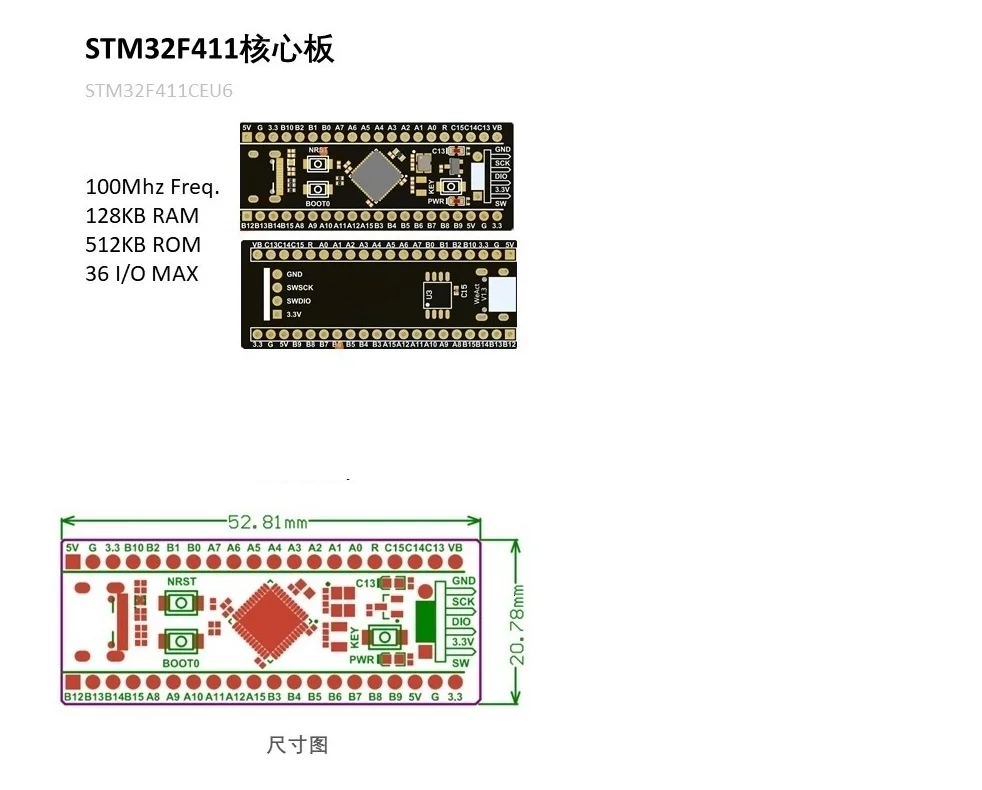

STM32F411CEU6 основная плата 128KB RAM 512KB ROM

Ссылка: https://pan.baidu.com/s/1vW9H-q9C5n2yVAEp38pw5A

Пароль: GXNX

1. 25 МГц высокоскоростной кристаллический осциллятор и 32,768 кГц 6PF низкоскоростной кристаллический осциллятор

2. Флэш-колодки защищены, обеспечивая USBDisk & FATFFS процедуры

3. Колпачок перемычки может быть использован непосредственно без установки. BOOT0 внутренний 10K сопротивление вытягивание

4. Фабрика имеет сжигаемую дыхательную лампу и процедуры тестирования USBCDC.

5. Предоставляем доступную микропитоновую прошивку, файлы конфигурации

6. Отрегулируйте направление прыгающей крышки, если она не может быть установлена. Потому что прыгающая крышка широкая с одной стороны и узкая с другой.

7. Плата V1.3 с 3 кнопками: кнопка сброса, кнопка BOOT0 и кнопка пользователя.

Серийная загрузка V1.3 и загрузка DFU: подключение к PA9 и PA10 (подключение к usb в режиме DFU) нажатием кнопки BOOT0 и сброс, а затем отпустите клавишу reset. После 0,5 секунд, отпустите BOOT0 ключ для того, чтобы ввести серийный загрузки или DFU загрузки. Соответствующее программное обеспечение-flymcu или CubeProg.

Загрузка версии Jump cap: BOOT0 подключается к high, BOOT1 подключается к high, введите последовательный порт для загрузки или загрузки DFU, программное обеспечение такое же, как и выше.
