Happymodel ExpressLRS ES915TX 915 МГц модуль большого радиуса действия и приемник ES915RX для передатчика Radiomaster TX16S Jumper T12 T16 T18

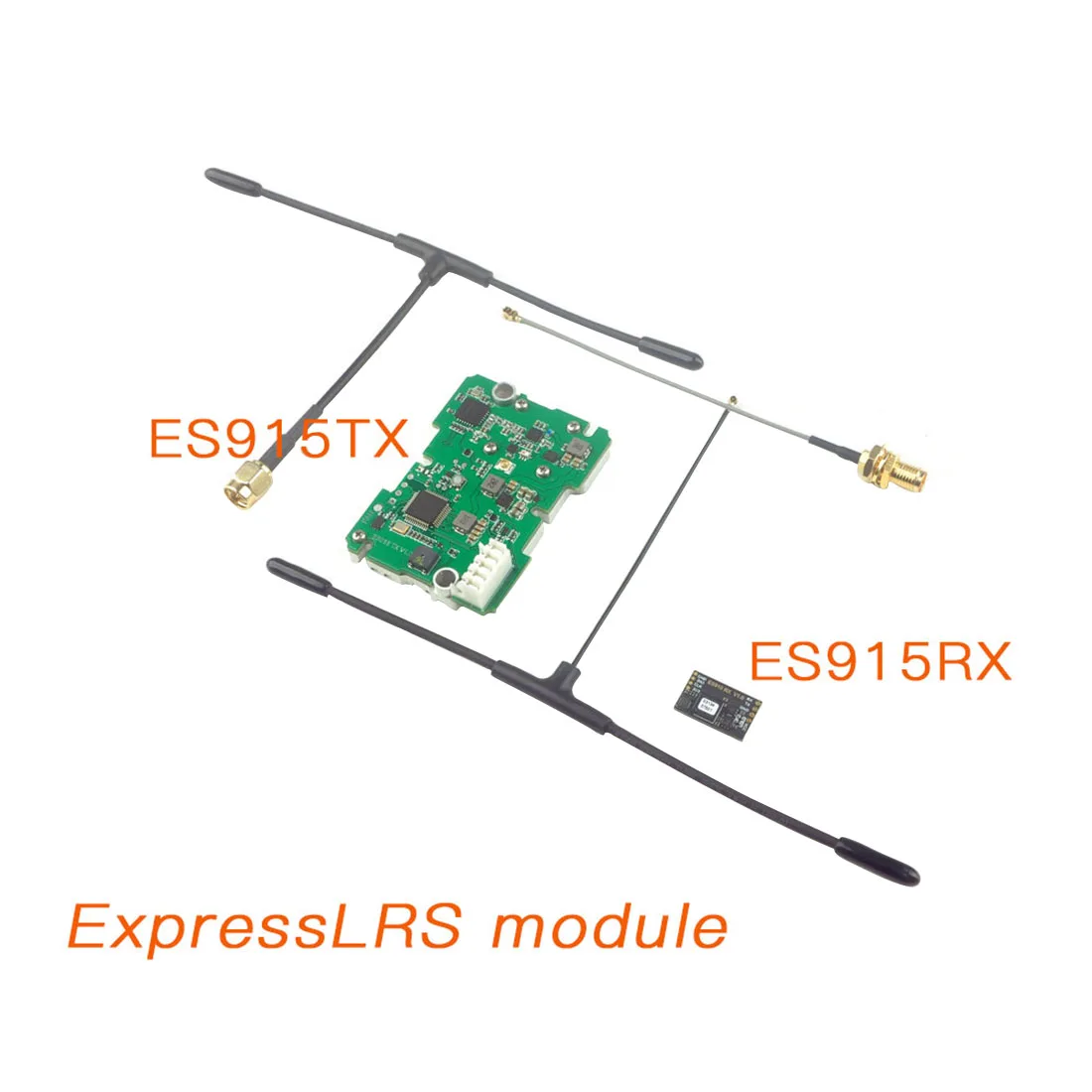

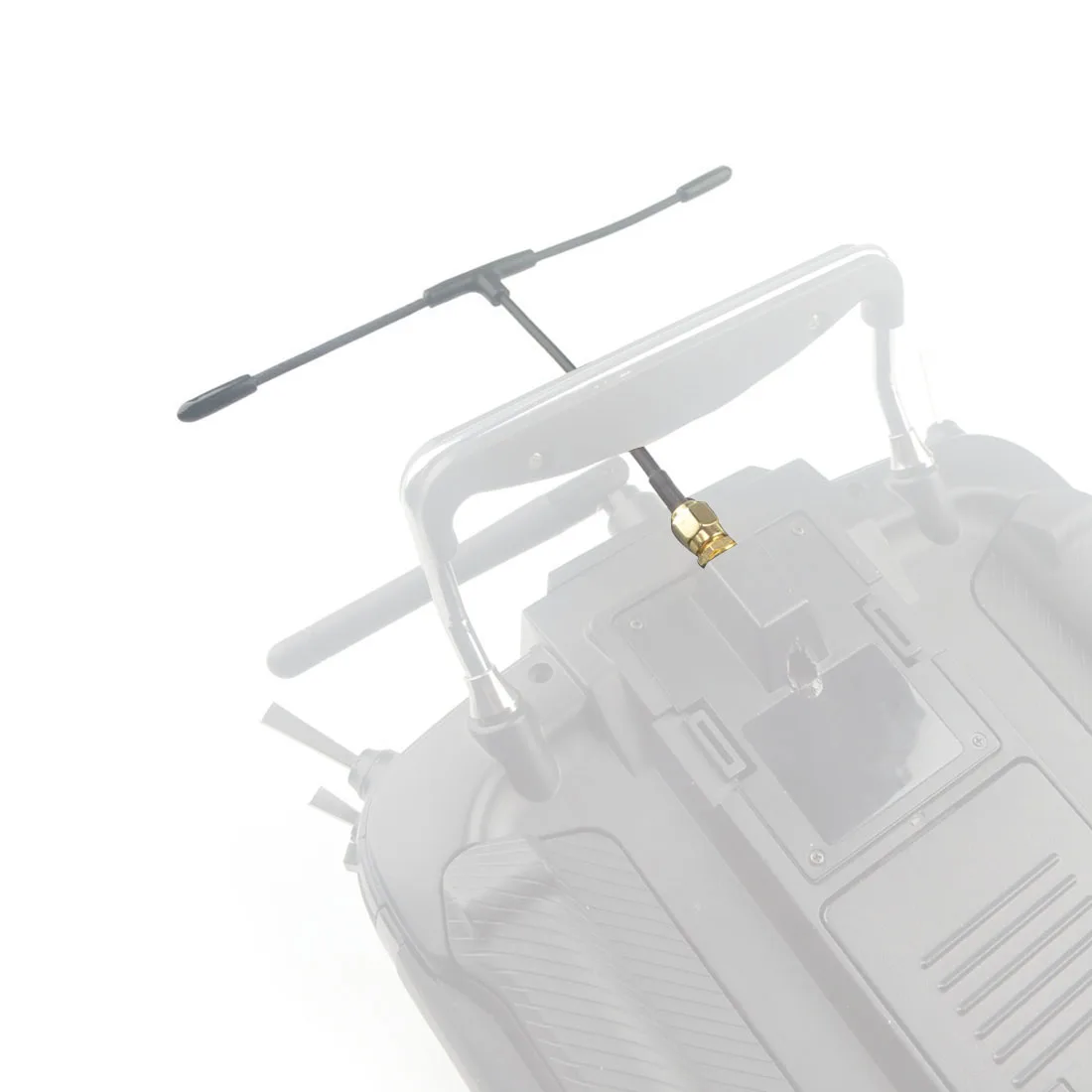

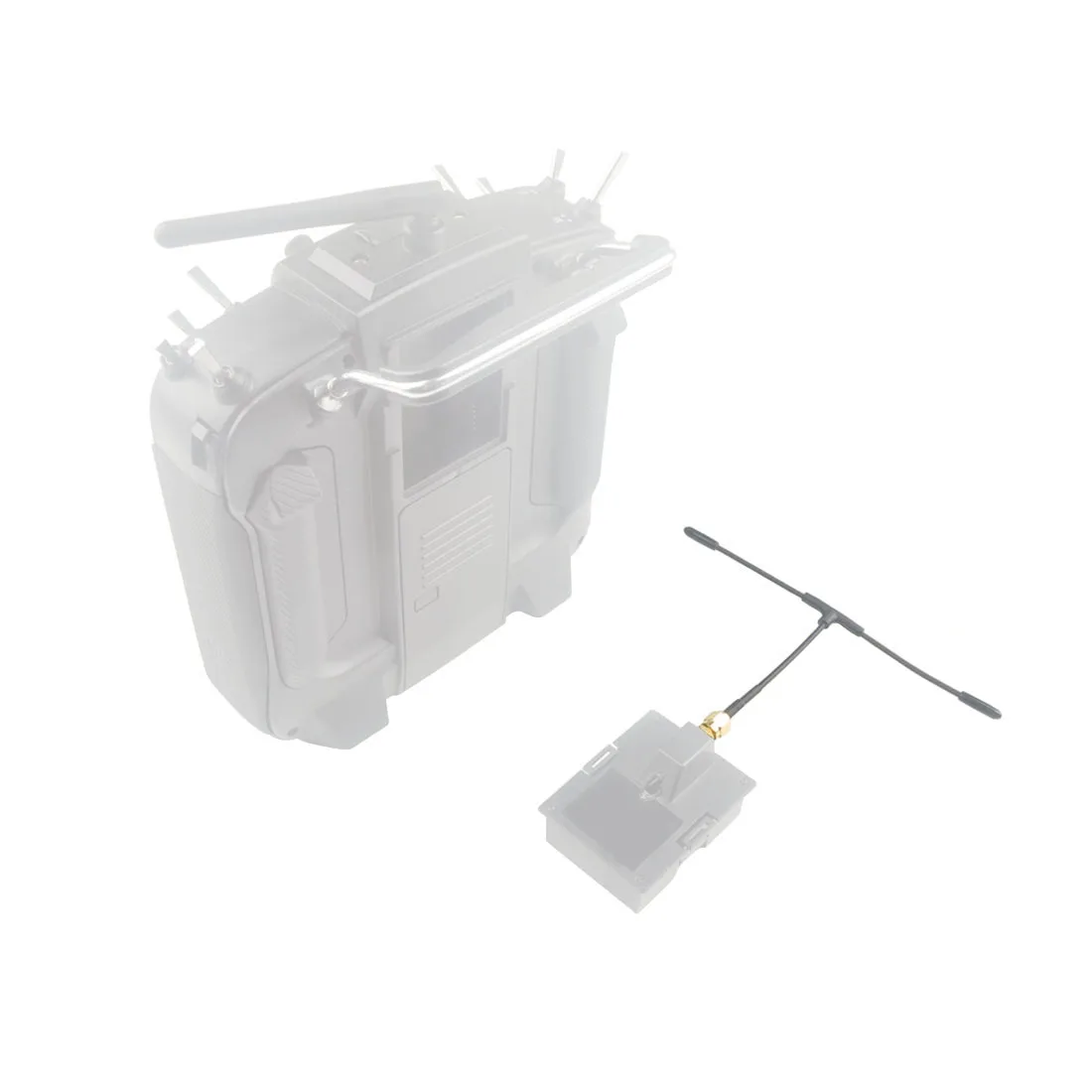

Модули ES915TX и ES915RX-это набор оборудования беспроводной передачи на дальние расстояния 915 МГц, разработанного и разработанного на основе программного обеспечения ExpressLRS с открытым исходным кодом. Этот набор модулей отличается сверхбольшим радиусом действия, стабильной работой и низкой задержкой. Модуль совместим с большинством пультов дистанционного управления Opentx, особенно подходит для пультов дистанционного управления серии Radiomaster TX16S и Jumper T12 T16 T18, в основном подключи и работай. Мы специально настроили теплоотвод для модуля передатчика, который может помочь модулю передатчика работать стабильно в условиях высокой мощности.

Более подробная информация: https://github.com/AlessandroAU/ExpressLRS

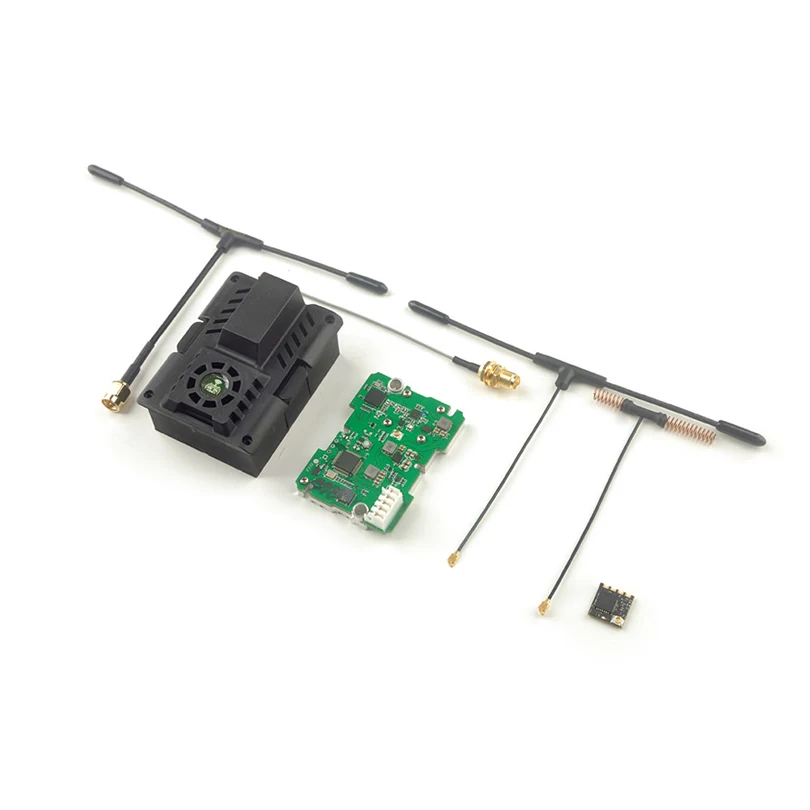

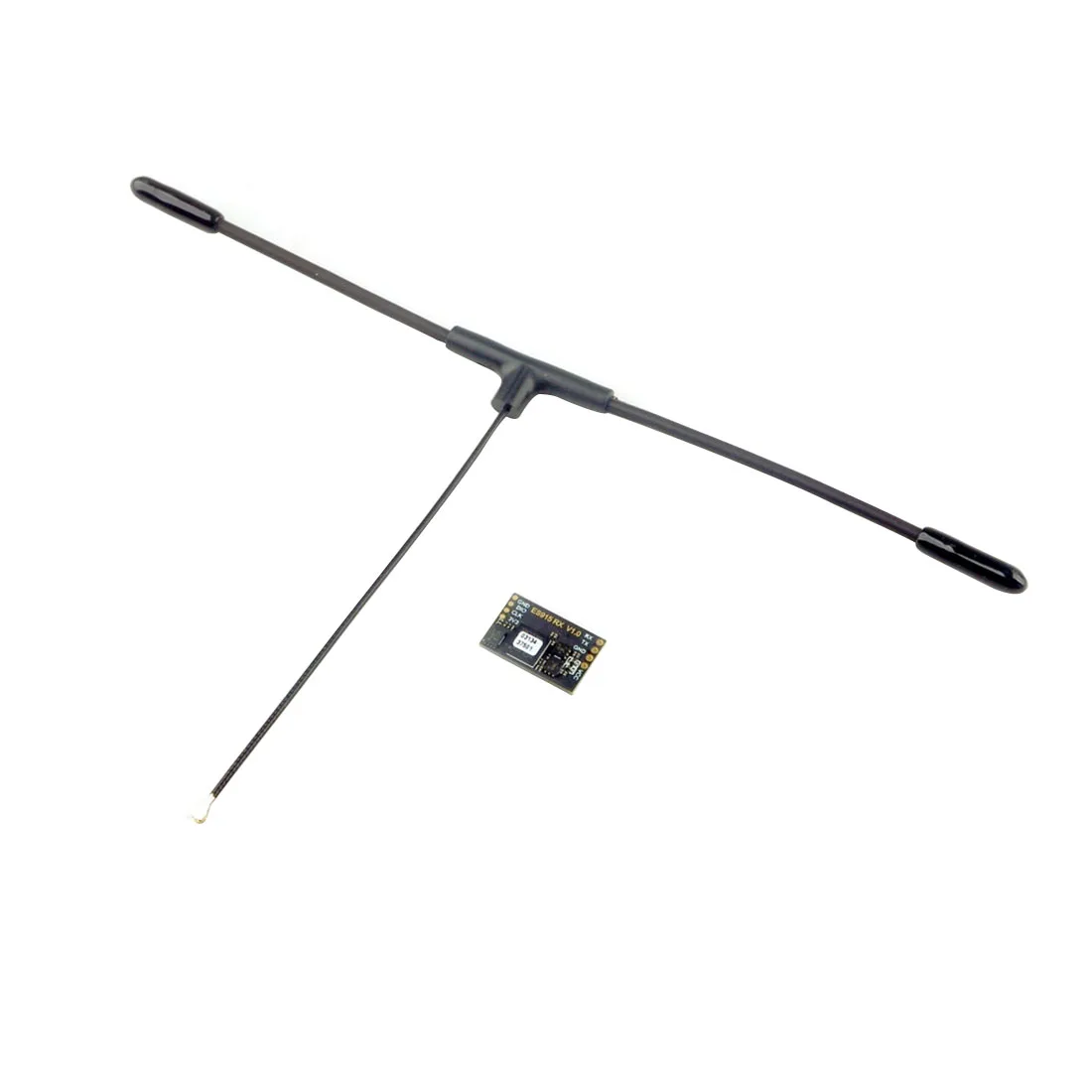

Пакет включает в себя:

ES915 TX модуль x1

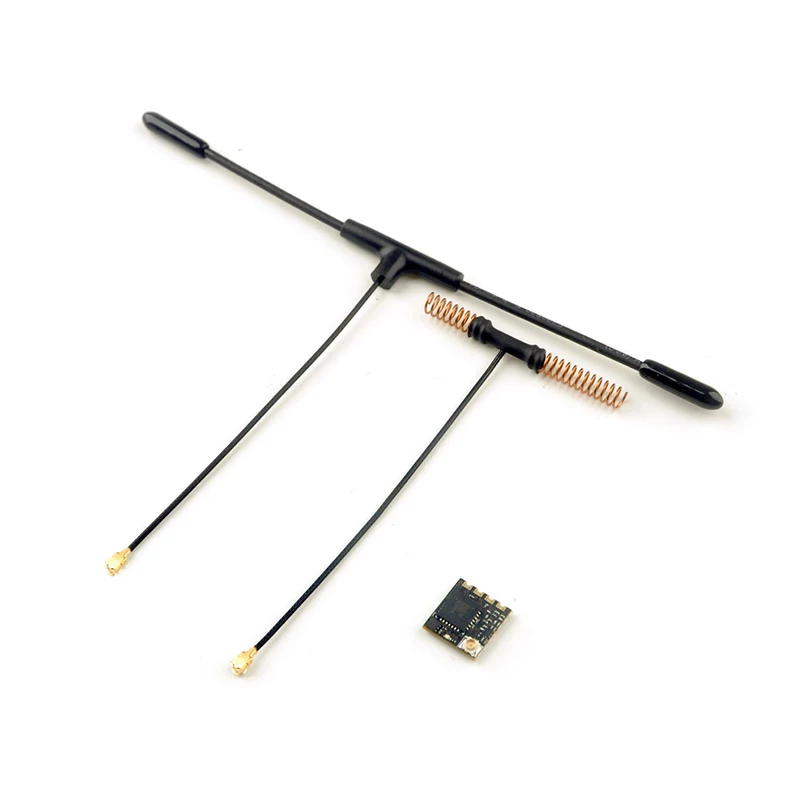

ES915 RX модуль x1

Антенна TX x1

RX антенна x1

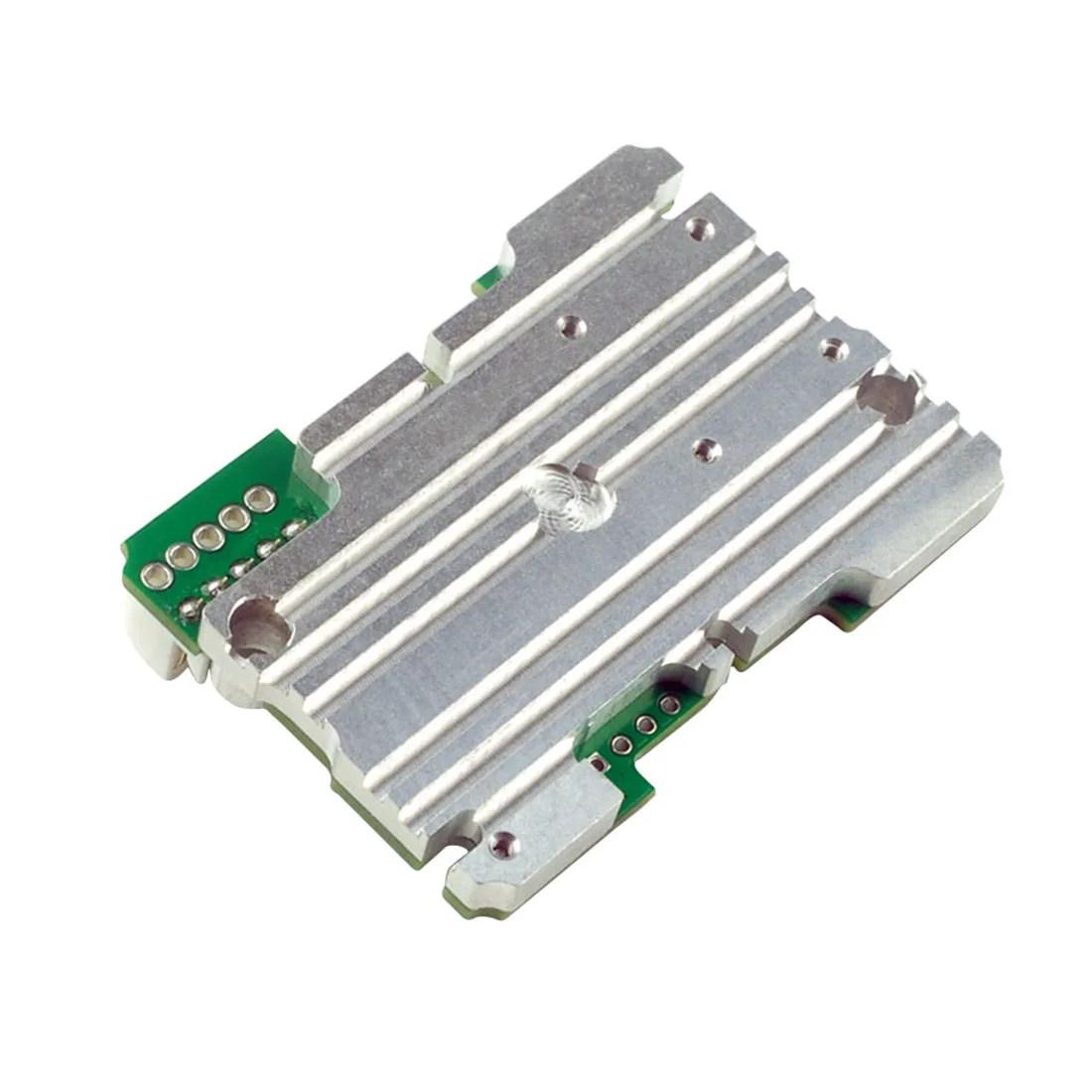

Теплоотвод x1

Адаптер провода x1

Технические характеристики:

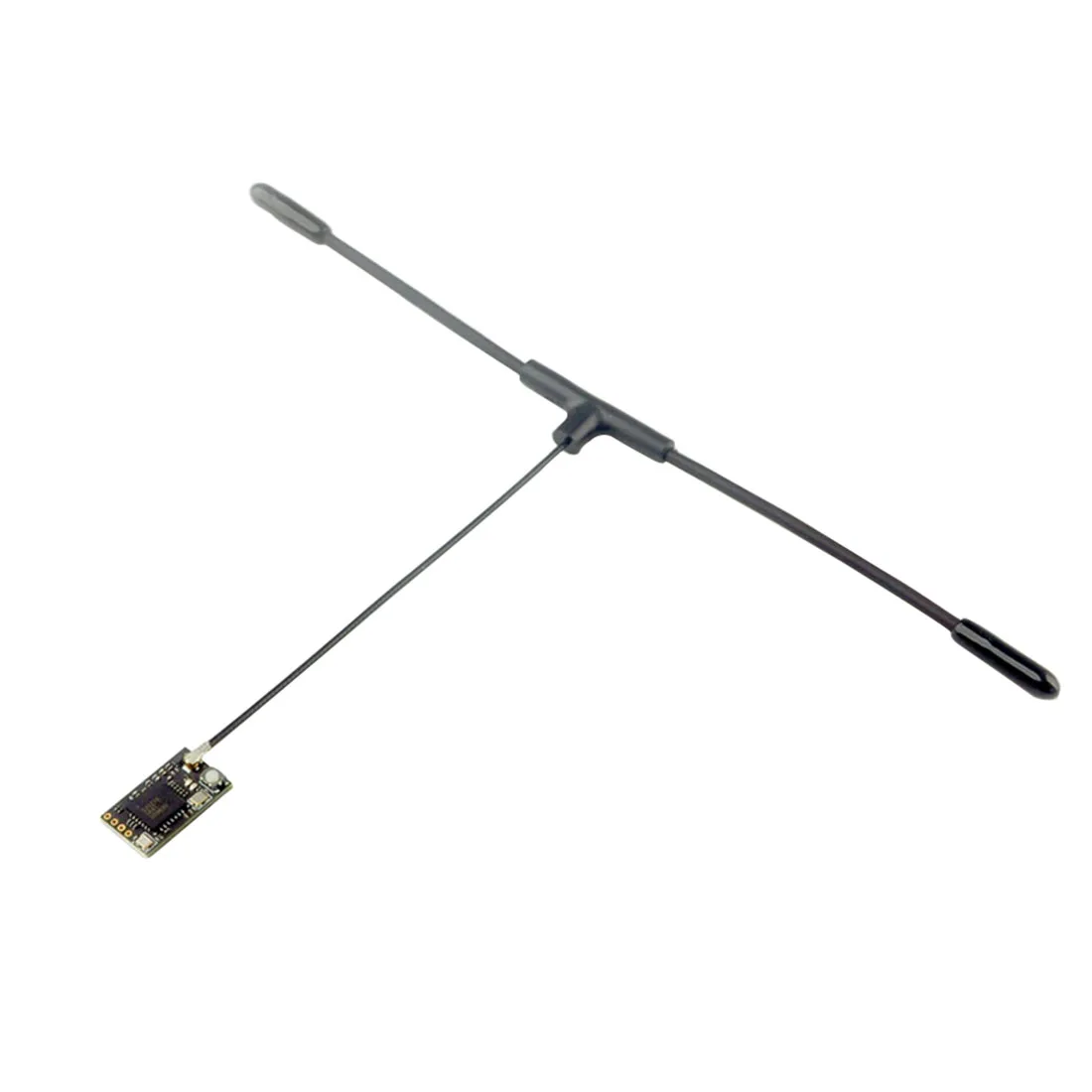

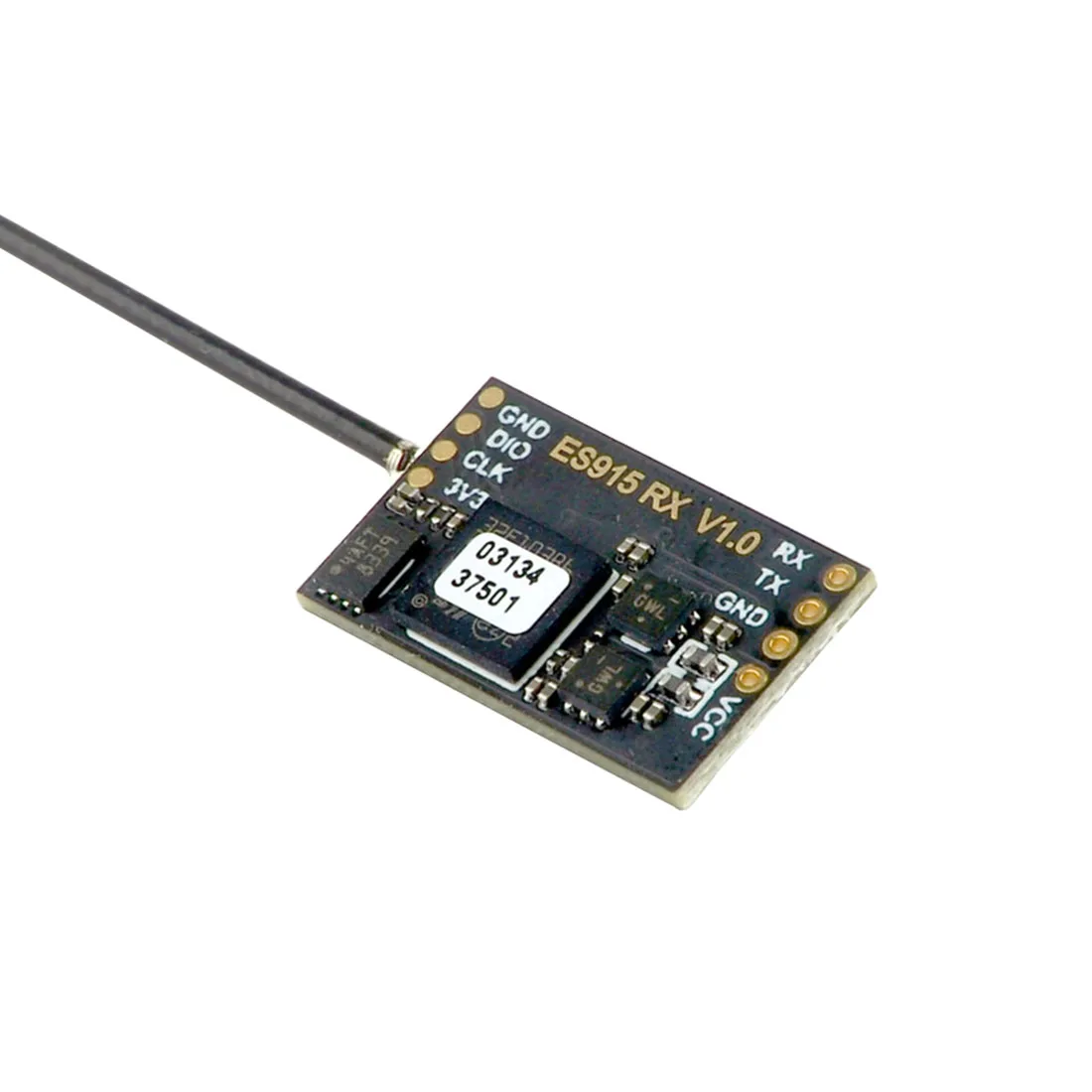

ES915RX:

Вход VCC: 3,7 ~ 24 В рекомендуется 5v ~ 12vРабочий ток: ~ 100 мА

Протокол Rx к FC: CSRFЧастотный диапазон RF: 902 МГц ~ 928 МГц

Размер: 16 мм * 10 мм * 3 мм

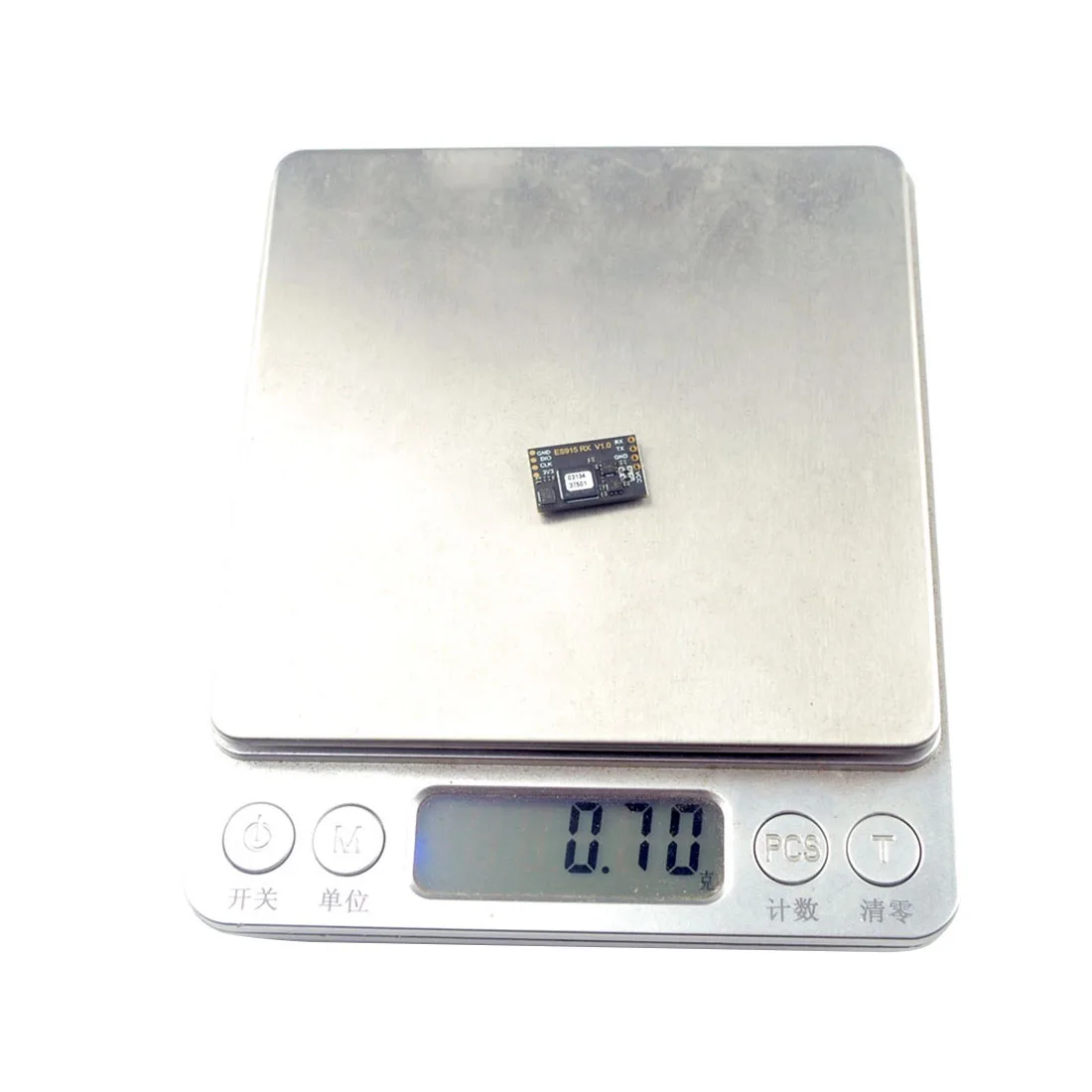

Вес: 0,70 г (исключая антенну)

Антенного разъема: IPEX4

Телеметрия Выходная мощность: <17 дБм

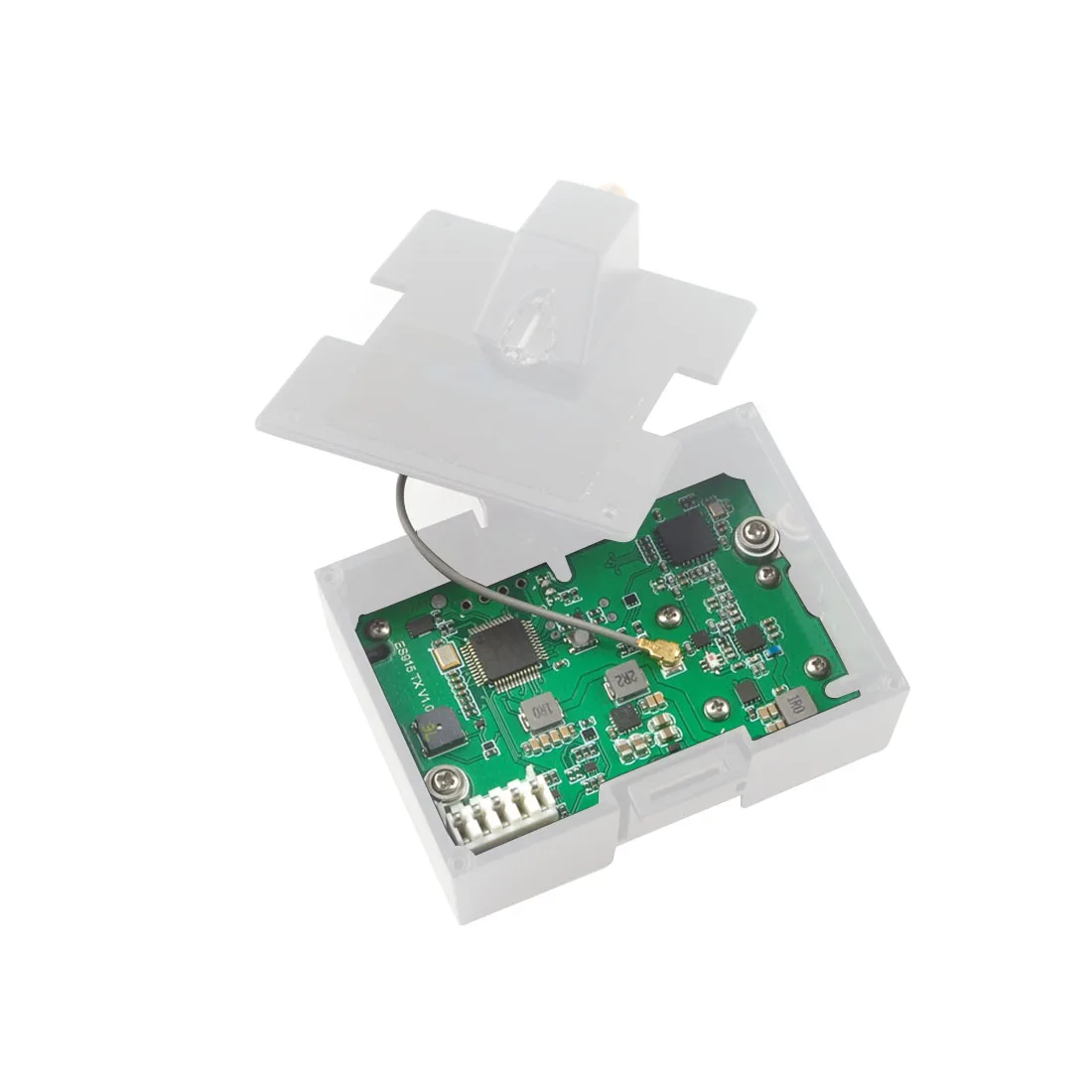

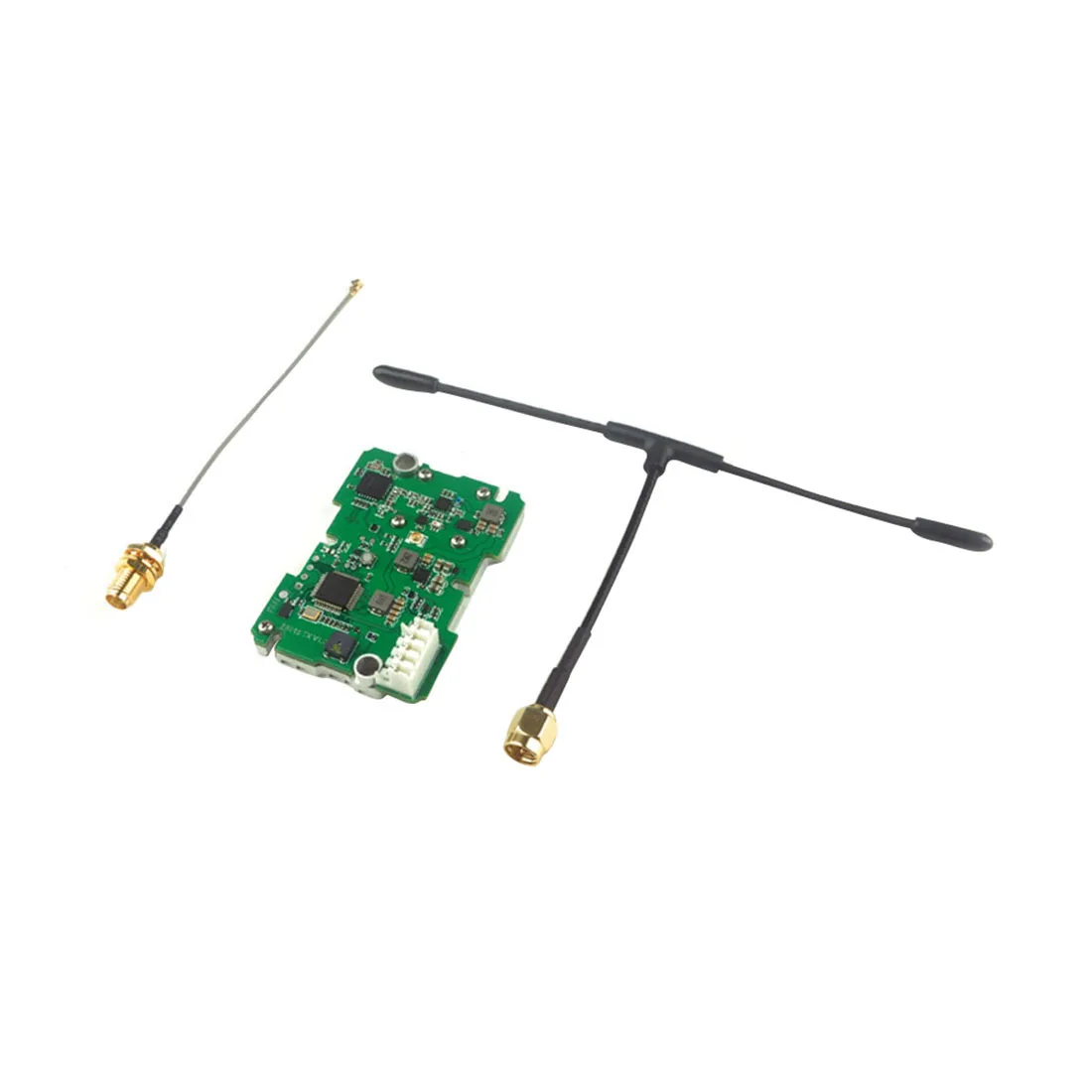

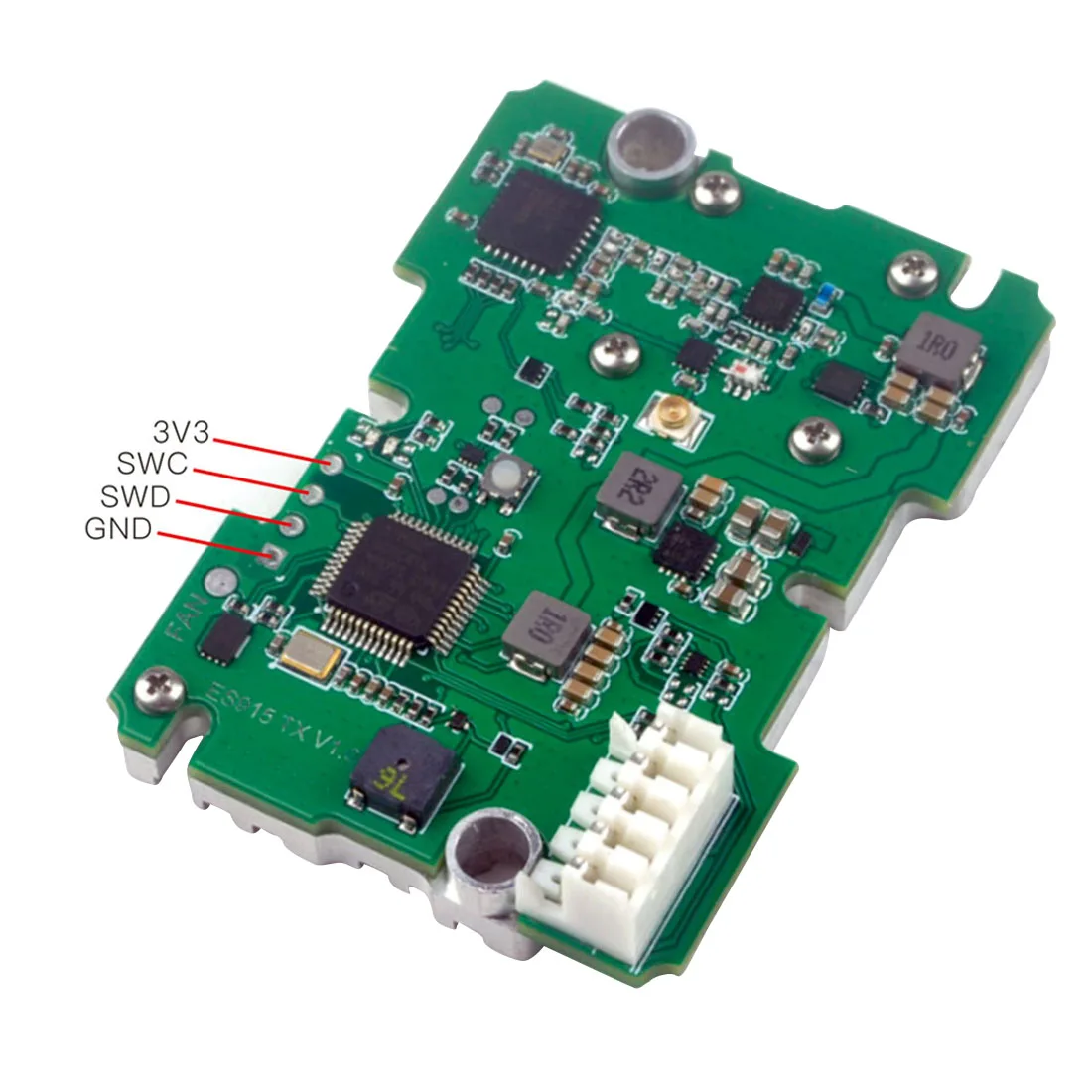

ES915TX:

Размеры: 55 мм * 39 мм * 13 мм (включая теплоотвод)

Вес: 23 грамма (исключая антенну)

Антенный Разъем: SMA

Вход VCC: 5 ~ 13 в, рекомендуется 5v ~ 9vЧастотный диапазон RF: 902 МГц ~ 928 МГцМаксимальная выходная мощность: <33 дБм (для> 27 дБм операции, мы рекомендуем добавить вентилятор для силового охлаждения)

Привязать процесс производства:

1. Поставьте питание к ES915RX, подождите, пока красные и зеленые светодиоды на ES915RX не выключены, немедленно выключите питание, а затем повторите снова вышеуказанные шаги. Когда ES915RX включается в третий раз, красный светодиодный индикатор начнет быстро мигать, что означает, что ES915RX переходит в режим привязки

2. Вставьте модуль ES915TX в Радиопередатчик и выберите внешний режим RF в протокол CRSF, затем вы можете найти меню ELRS в радиосистемах, войдите в ELRS и нажмите [Bind], красный и зеленый светодиоды на модуле ES915RX будут твердыми при удачной привязке.

Ссылка видео

Http://bit.ly/3sbbYbp

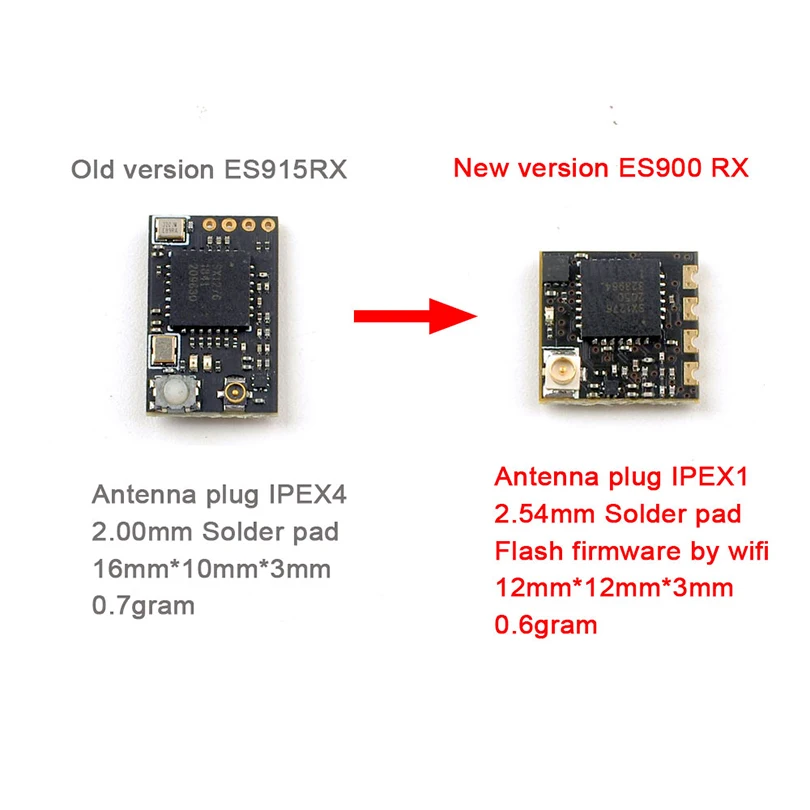

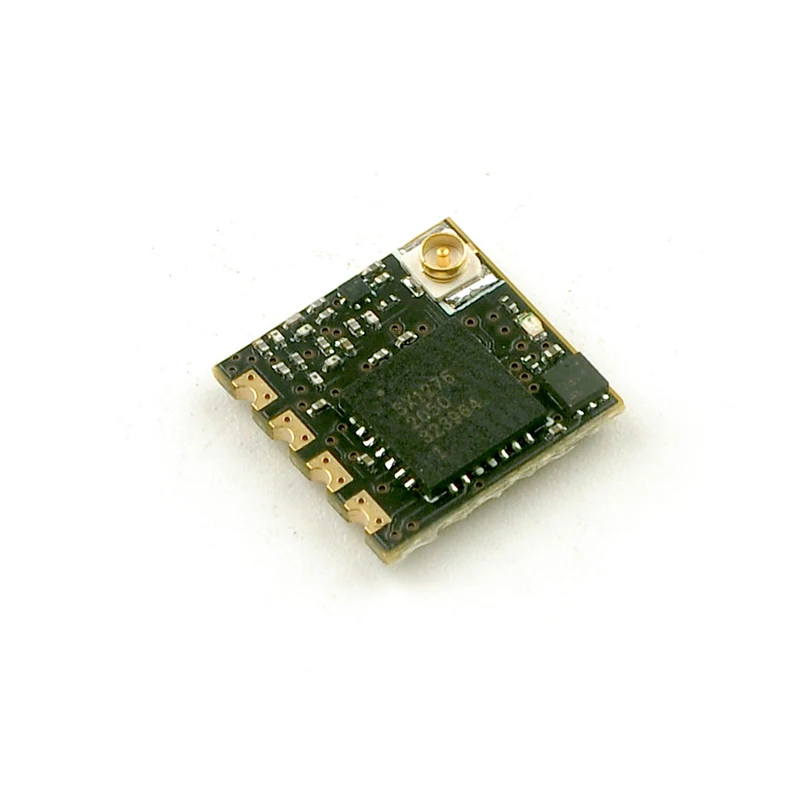

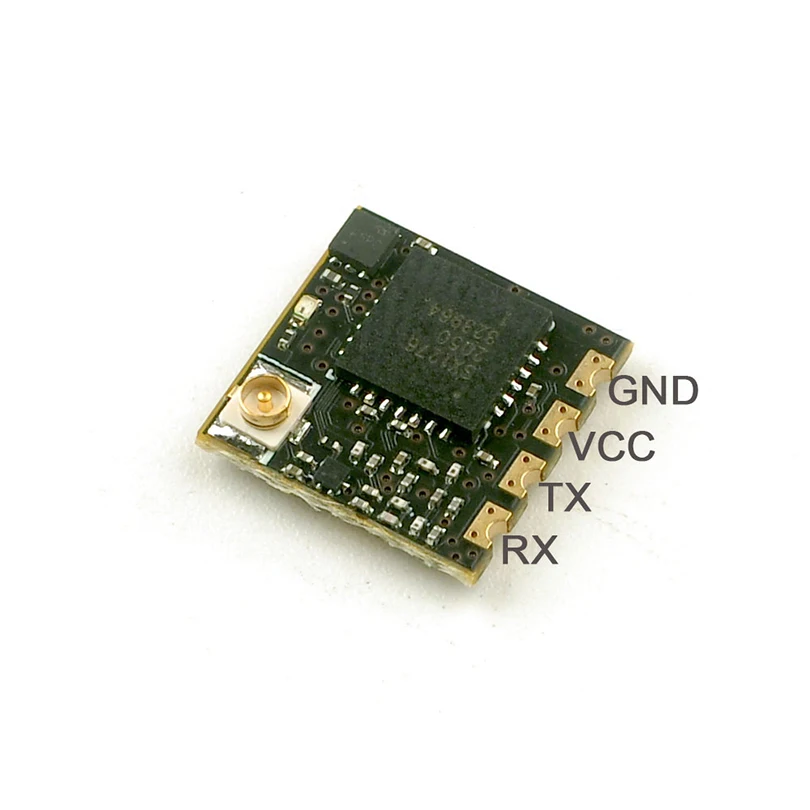

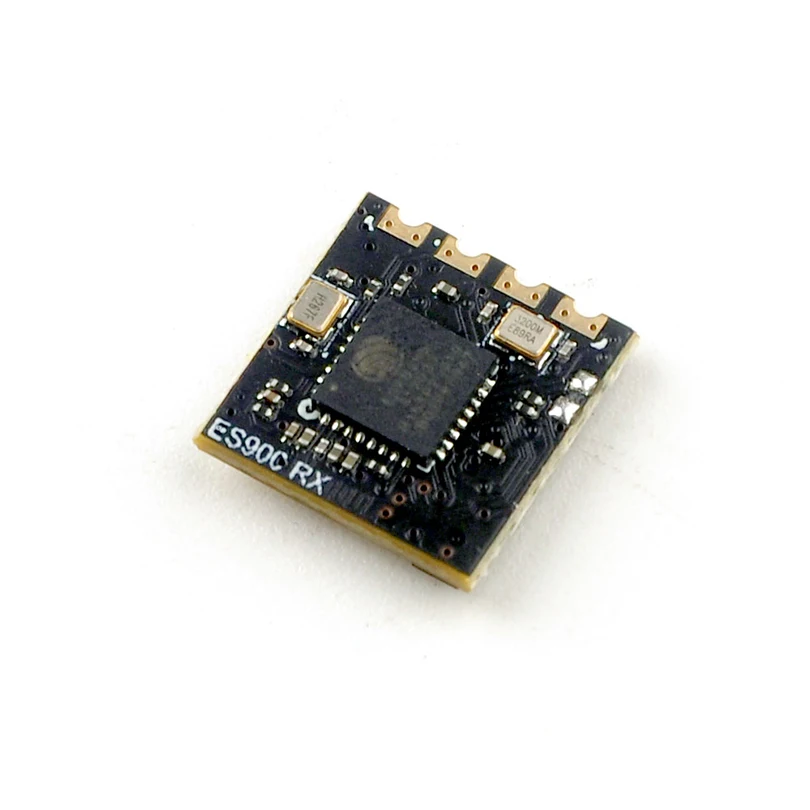

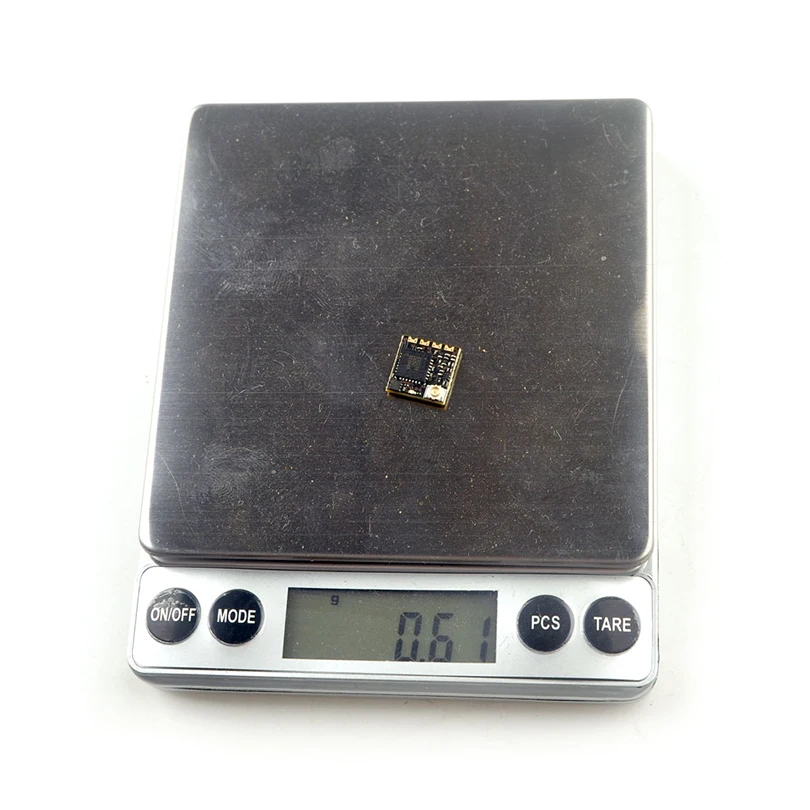

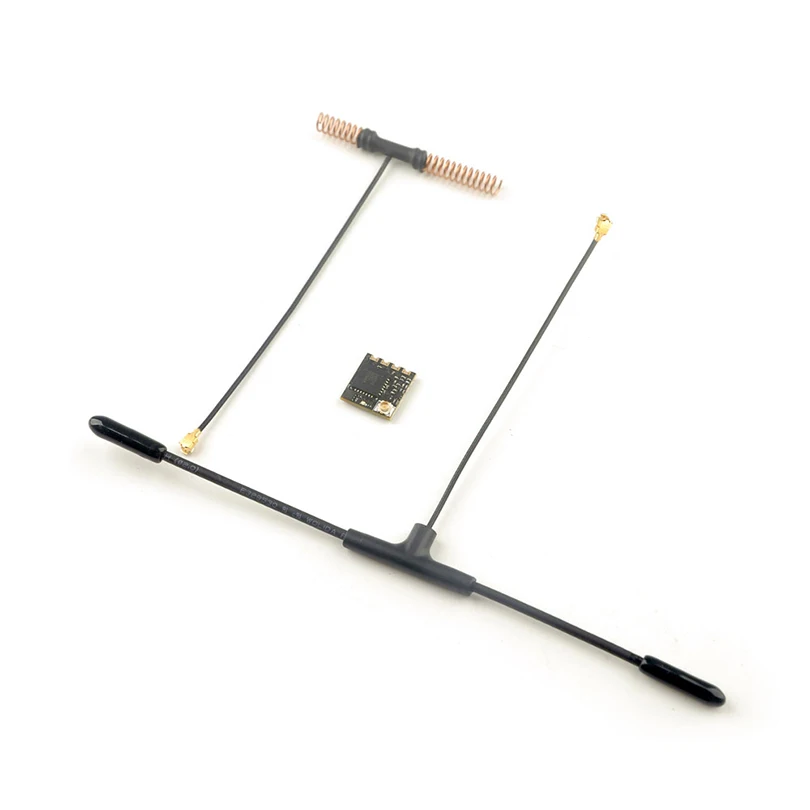

ES900RX:VCC Входное напряжение:5vРабочий ток: ~ 100 мАПротокол Rx к FC: CRSFЧастота RF на выбор: 915 МГц или 868 МГц (ЕС)Размер:12 мм * 12 мм * 3 ммВес: 0,60 г (исключая антенну)Разъем антенны:IPEX1Телеметрия Выходная мощность: <17 дБмRC7 прошивка для ES900RX Загрузка:Прошивка ExpressLRS RC7 для ES900 RX 915 МГц и 868 МГц [обновление по wifi]
