Happymodel ExpressLRS ES915TX 915 МГц модуль большого радиуса действия и приемник ES915RX для передатчика Radiomaster TX16S Jumper T12 T16 T18

Обратите внимание: новая версия устройств Aliexpress 868 МГц/900 МГц TX и RX module-ES900TX и ES900RX выходит вместо ES915TX и ES915RX из-за нехватки чипов smt32. Разработка ExpressLRS скоро выпустит новую цель для ES900TX и ES900RX.

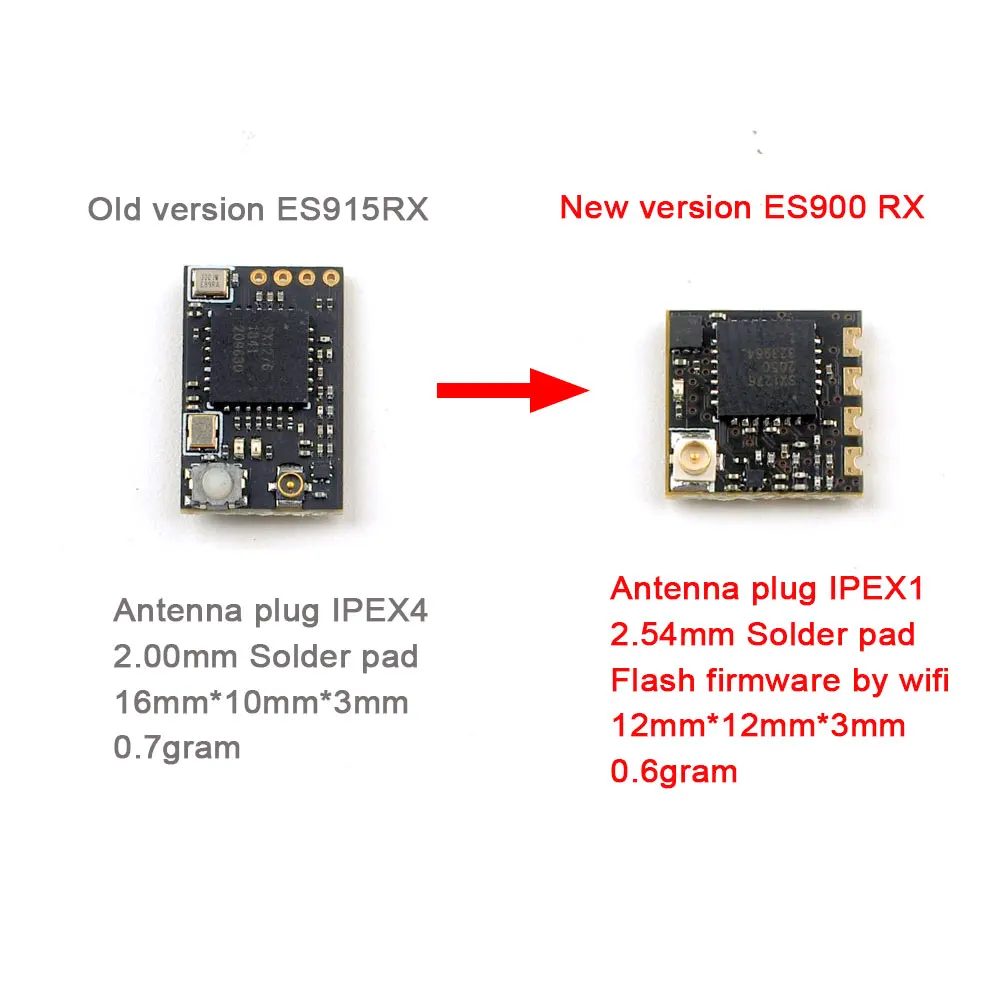

ES915 RX

ES900 RX

ES915TX

ES900TX

MCU

STM32F103RBH6

ESP8285

STM32F103C8T6

ESP32 + ESP8285

Радиочастотный чип

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

SX1276IMLTRT

Штекер антенны

IPEX4

IPEX1

SMA

SMA

Размеры

16 мм * 10 мм * 3 мм

12 мм * 12 мм * 3 мм

55 мм * 39 мм * 13 мм

55 мм * 39 мм * 11 мм

Вес

0,7 г

0,6 г

/

/

Загрузка прошивки

Проходной Betaflight

Проходной Betaflight или Wifi

SD-карта или конфигуратор

Wifi или конфигуратор

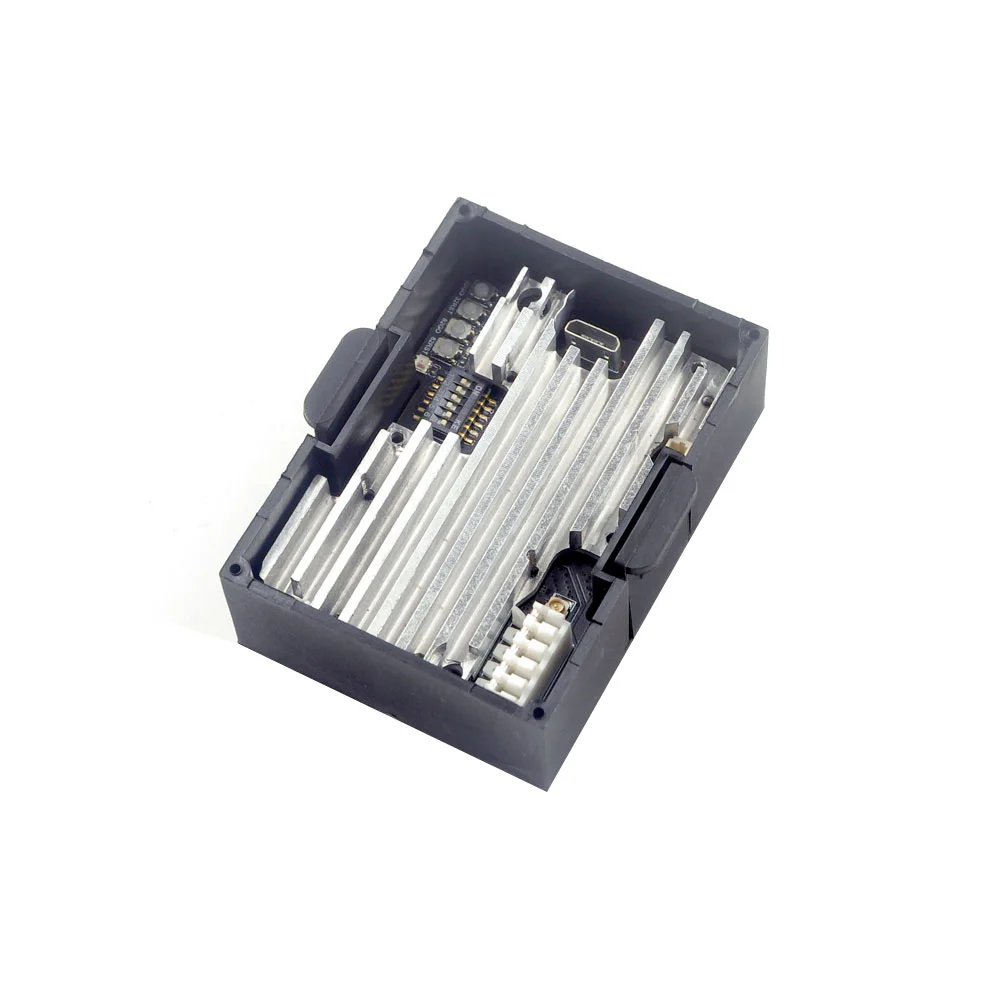

Модули ES900TX и ES900RX-это набор оборудования беспроводной передачи с большим радиусом действия 915 МГц/868 МГц (опционально), разработанного и разработанного на основе программного обеспечения ExpressLRS с открытым исходным кодом. Данный набор модулей отличается сверхдальним диапазоном, стабильной работой и низкой задержкой. Модуль совместим с большинством пультов дистанционного управления Opentx, особенно подходит для пультов дистанционного управления серии Radiomaster TX16S и Jumper T12 T16 T18, в основном подключи и работай. Мы специально настроили радиатор для модуля передатчика, а также оставляем за собой место установки вентилятора 2006, что может помочь модулю передатчика стабильно работать в условиях высокой мощности.

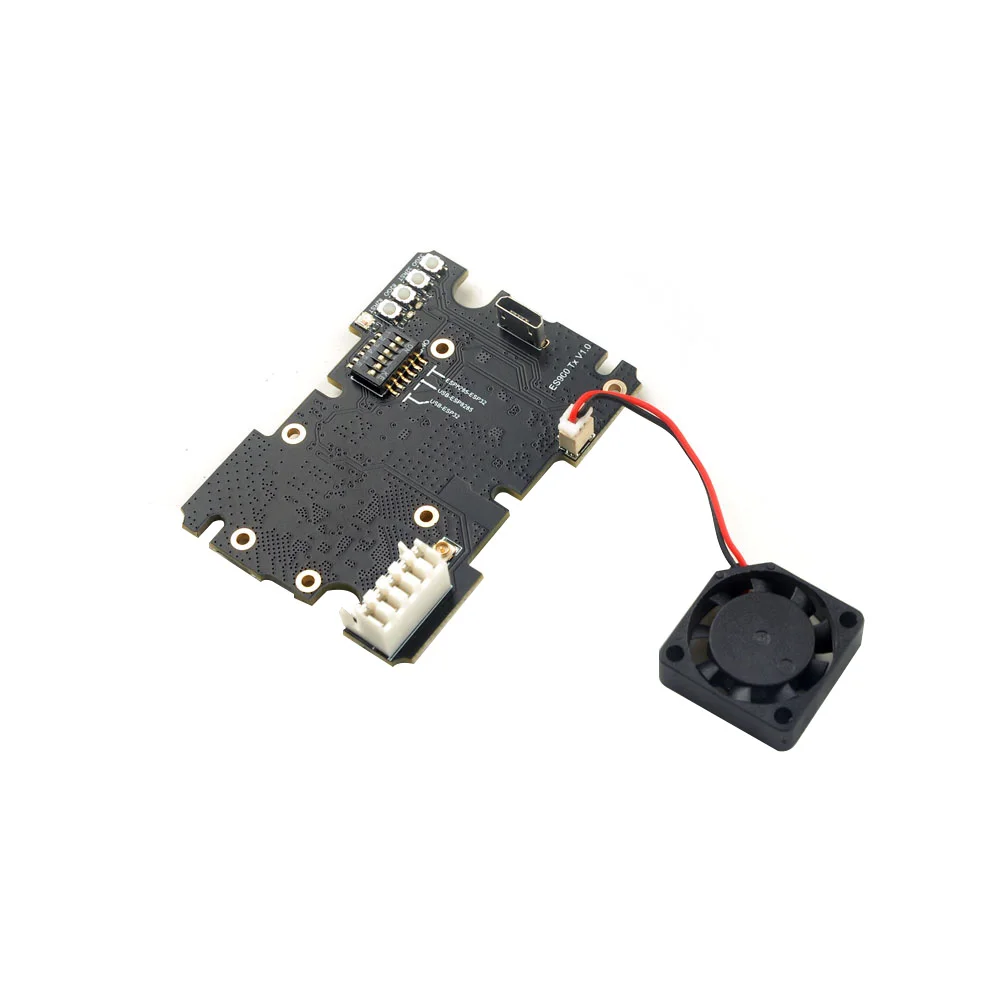

Новый модуль ES900TX поставляется с вентилятором 2006, он будет работать автоматически, когда мощность TX составляет 250 мВт.

Покупайте на GitHub:Https://github.com/ExpressLRS/ExpressLRSСообщество выразителей:ExpressLRS-высокопроизводительная радиоуправляемая связь

Поскольку прошивка ExpressLRS постоянно улучшается и обновляется, мы настоятельно рекомендуем использовать прошивку ExpressLRS customator update для получения наилучших впечатленийКонфигураторHttps://github.com/ExpressLRS/ExpressLRS-Configurator/releasesПрошивкаHttps://github.com/ExpressLRS/ExpressLRS/releases

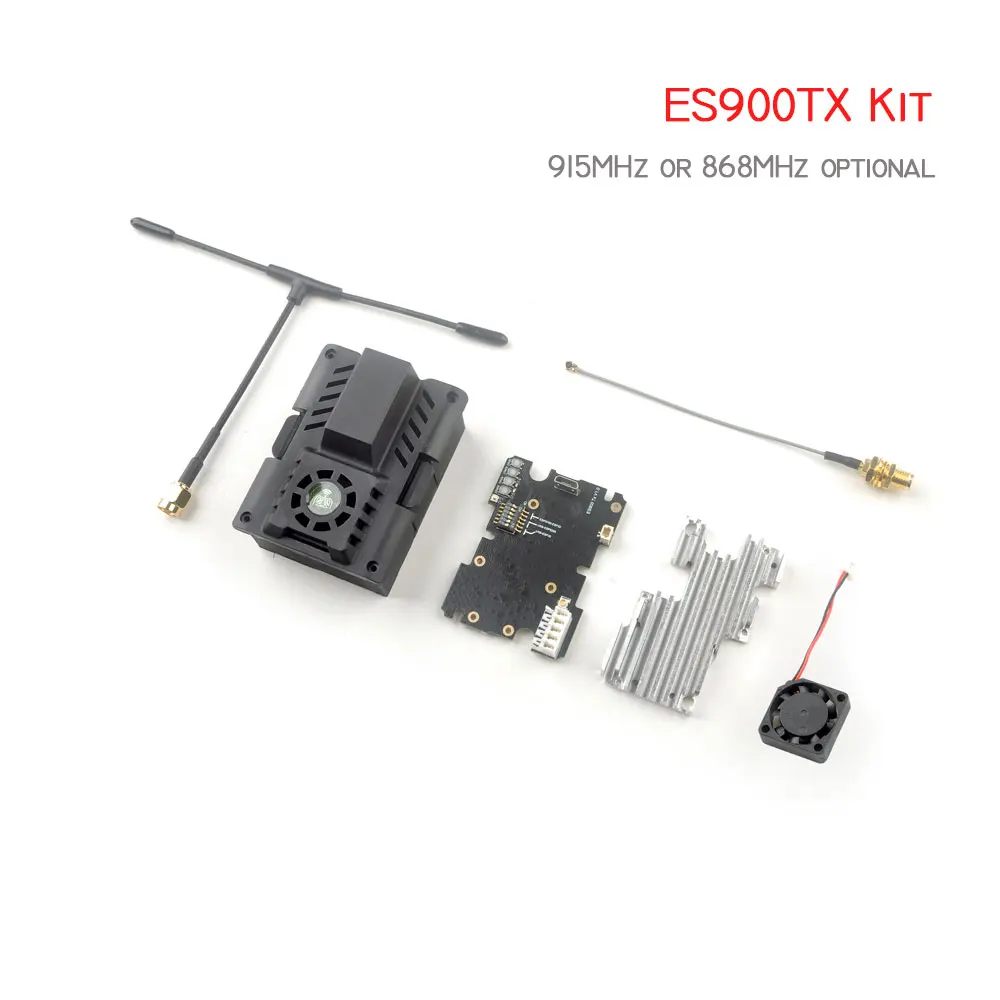

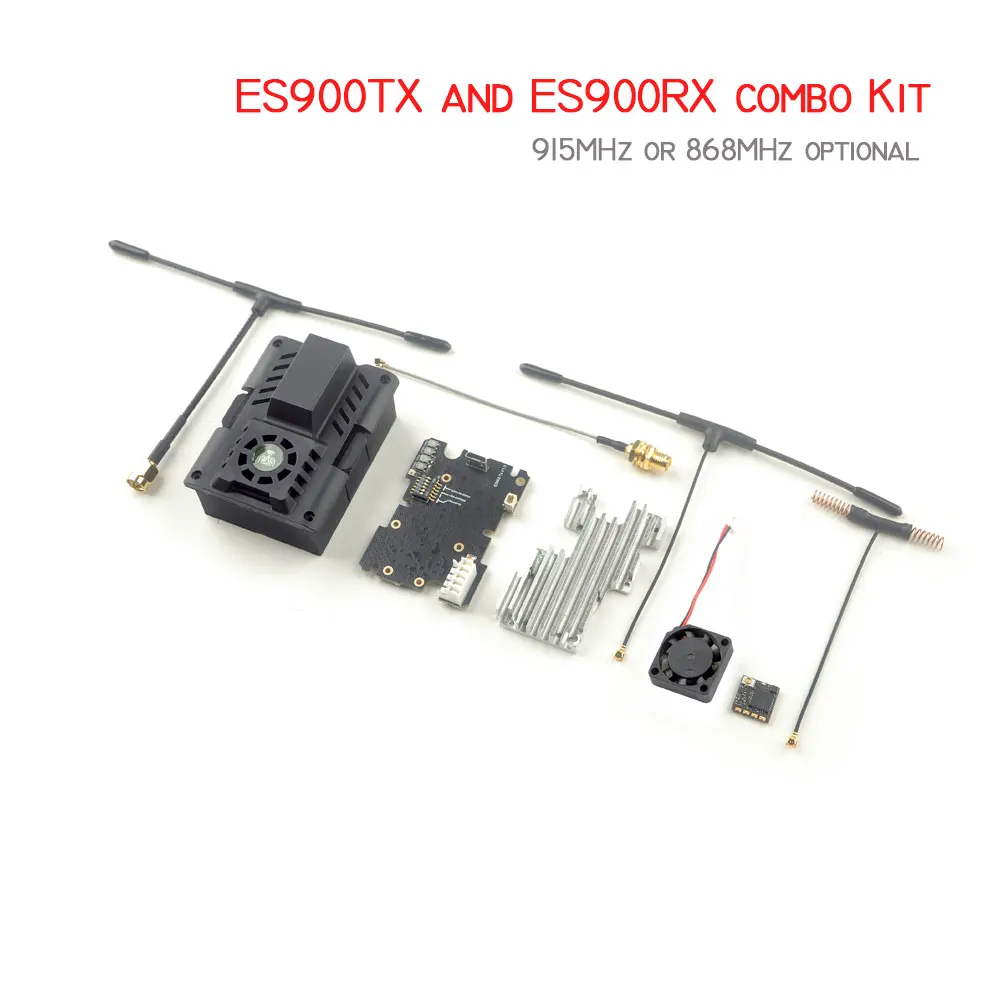

Новая версия комплекта ES900TX и ES900RX посылкаМодуль ES900 TX x1(868 МГц или 915 МГц опционально)Модуль ES900 RX x1(868 МГц или 915 МГц опционально)Антенна TX x1(868 МГц или 915 МГц опционально)Антенна RX x2(868 МГц или 915 МГц опционально)Молдинг JR Bay установленный чехол для модуля TX x1Радиатор x1Провод адаптера x12006 вентилятор x1

Комплекпосылка ES900TXМодуль ES900 TX x1(868 МГц или 915 МГц опционально)Антенна TX x1(868 МГц или 915 МГц опционально)Молдинг JR Bay установленный чехол для модуля TX x1Радиатор x1Провод адаптера x12006 вентилятор x1

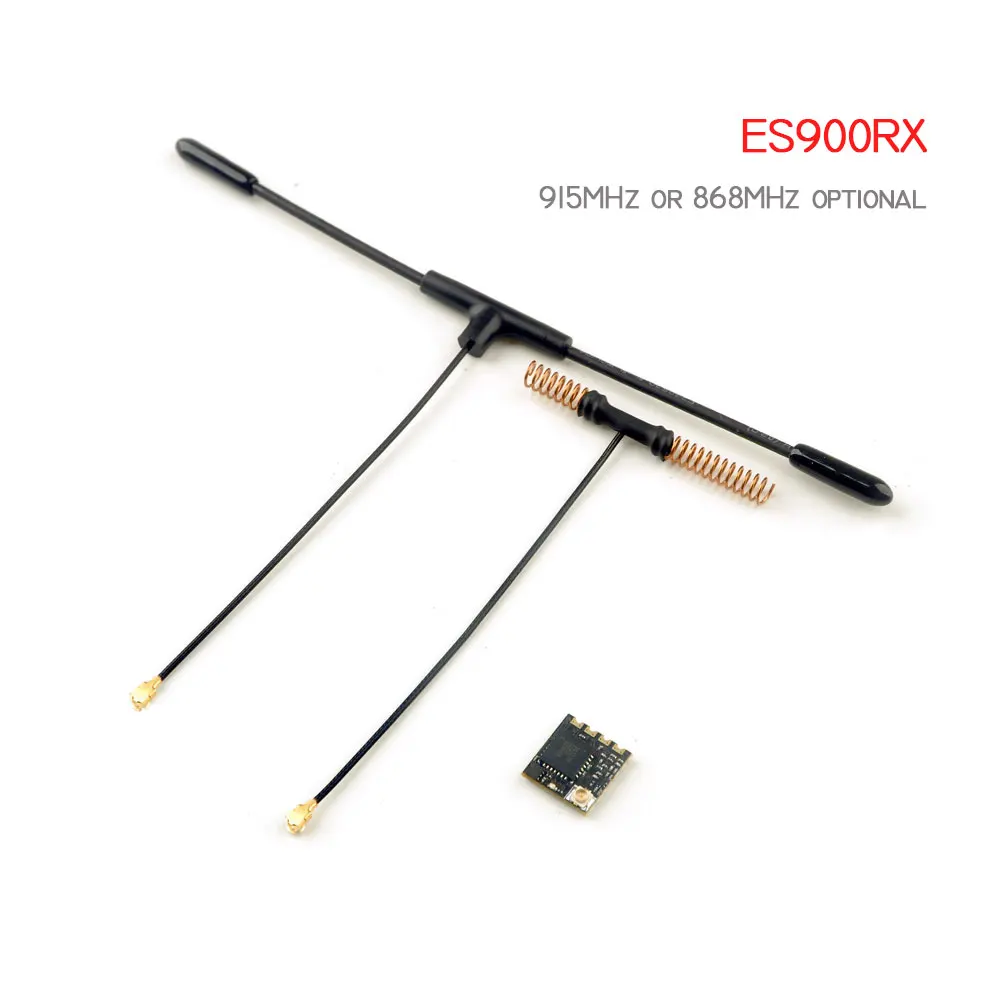

Комплектация ES900RXМодуль ES900 RX x1(868 МГц или 915 МГц опционально)Антенна RX x2(868 МГц или 915 МГц опционально)

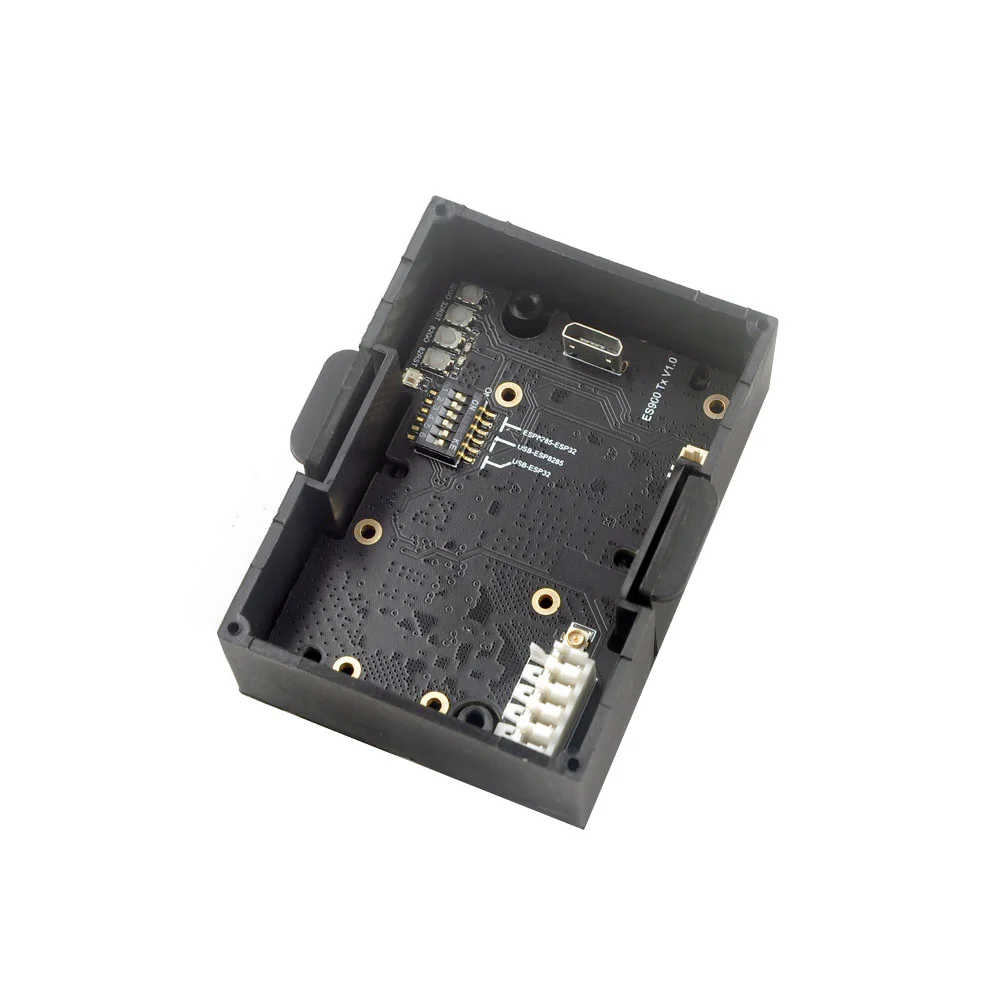

Характеристики:ES900TX:Микроконтроллер: ESP32 + ESP8285Размеры: 55 мм * 39 мм * 11 ммВес: 9,2 грамм (только модуль TX)Разъем антенны: SMAВход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 вДополнительная Частота RF: 915 МГц или 868 МГц (ЕС)Максимальная выходная мощность: <33 дБм (для> 27 дБм Рекомендуется добавить вентилятор для силового охлаждения)Функция обновления прошивки Wifi для ES900TX будет доступна в короткие сроки.

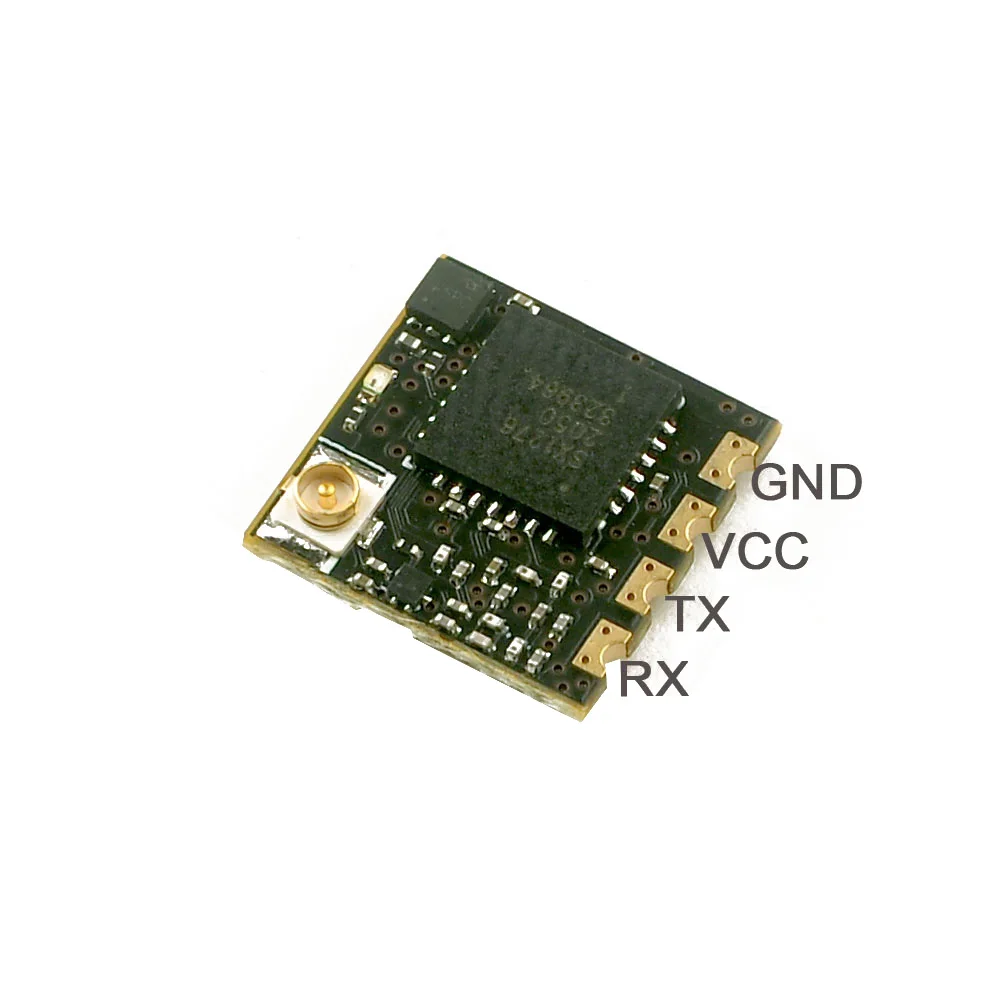

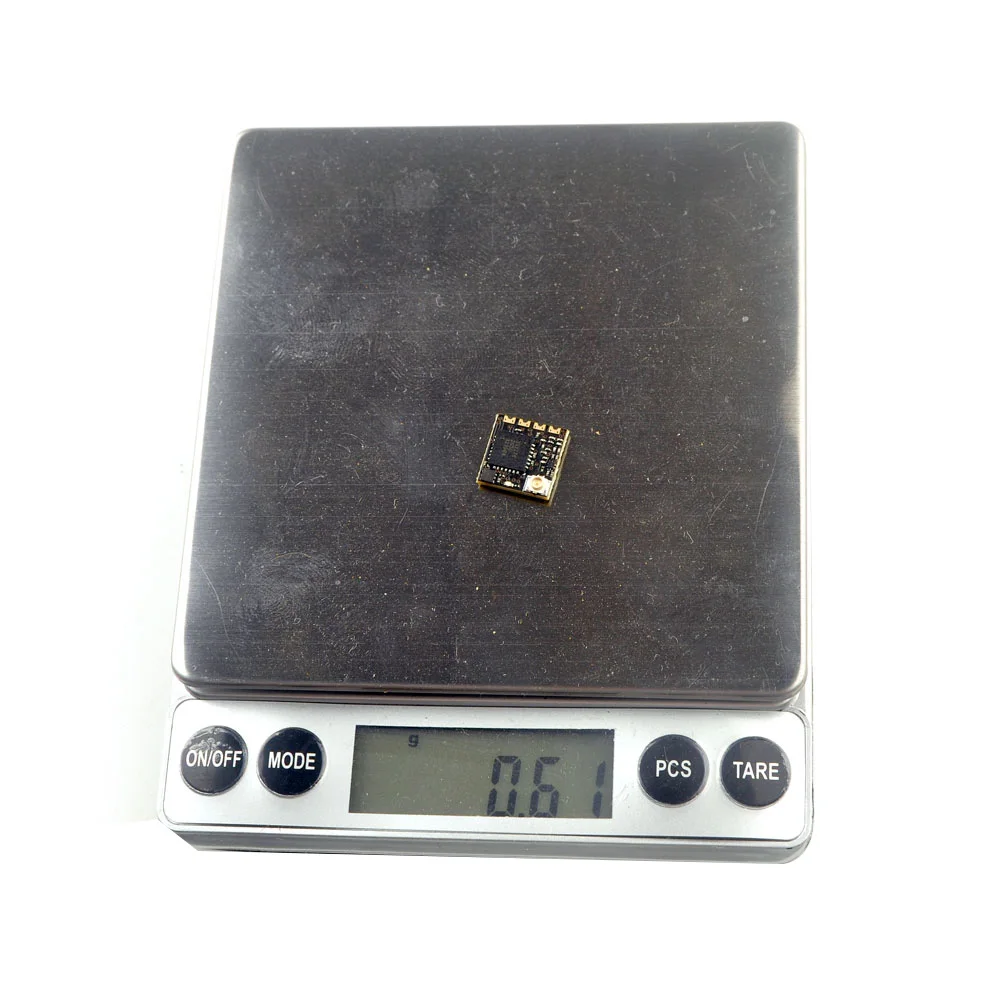

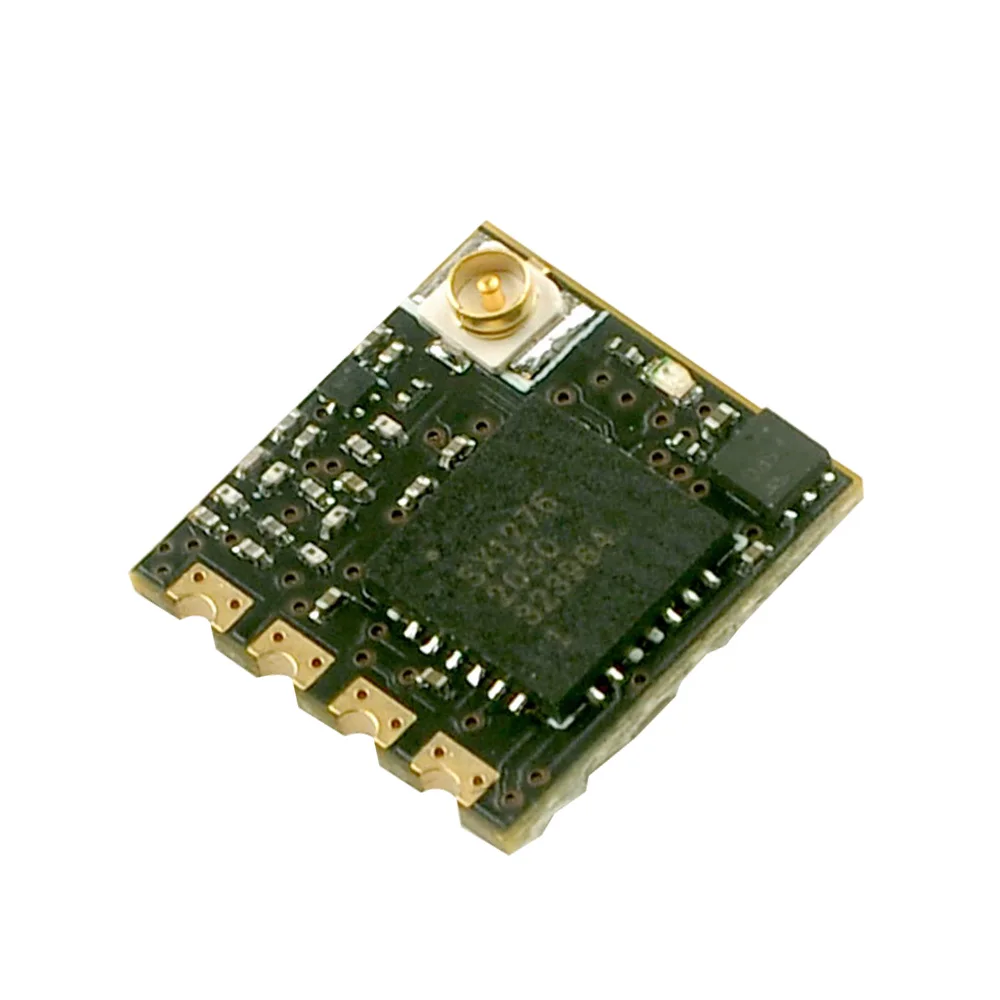

ES900RX:Микроконтроллер: ESP8285Вход VCC: 5 ВРабочий ток: ~ 100 мАПротокол Rx-FC: CRSFДополнительная Частота RF: 915 МГц или 868 МГц (ЕС)Размеры: 12 мм * 12 мм * 3 ммВес: 0,60 г (без антенны)Разъем антенны: IPEX1Выходная мощность телеметрии: <17 дБмПрошивка RC7 для скачивания ES900RX:Прошивка ExpressLRS RC7 для ES900 RX 915 МГц и 868 МГц [обновление через wifi]

ES915RX (Снято с производства):Микроконтроллер: STM32F103RBH6Вход VCC: 3,7 ~ 24 В, рекомендуется 5 В ~ 12 ВРабочий ток: ~ 100 мАПротокол Rx-FC: CRSFДополнительная Частота RF: 915 МГц или 868 МГц (ЕС)Размеры: 16 мм * 10 мм * 3 ммВес: 0,70 г (без антенны)Разъем антенны: IPEX4Выходная мощность телеметрии: <17 дБм

ES915TX (Снято с производства):Микроконтроллер: STM32F103C8T6Размеры: 55 мм * 39 мм * 13 мм (включая радиатор)Вес: 23 грамма (без антенны)Разъем антенны: SMAВход VCC: 5 ~ 13 в, рекомендуется 5 В ~ 9 вДополнительная Частота RF: 915 МГц или 868 МГц (ЕС)Максимальная выходная мощность: <33 дБм (для> 27 дБм Рекомендуется добавить вентилятор для силового охлаждения)Прошивка RC7 для скачивания ES915TX ES868TX:Прошивка ExpressLRS RC7 для ES915TX ES868TX 915 МГц и 868 МГц [обновление с помощью SDcard]

Процедура привязки:

1. Подключите питание к ES900RX, подождите, пока красный светодиодный на ES900RX выключится, немедленно выключите питание, а затем повторите вышеуказанные шаги. Когда ES900RX включается в третий раз, красный светодиодный светильник начнет быстро мигать в два раза, что означает, что ES900RX переходит в режим привязки

2. Вставьте модуль ES900TX или ES915TX в Радиопередатчик и выберите внешний режим RF к Протоколу CRSF, затем вы сможете найти меню ELRS из радиосистем, войти в ELRS и нажать [Bind], красный светодиодный на модуле ES900RX выключится, затем начнет медленно мигать и, наконец, станет твердым, Это означает, что Привязка выполнена успешно.

Обновление прошивки ES900RX с помощью процедуры wifi:

1. Включите ES900RX в режим привязки, а затем подождите около 1 минуты и не связывайте с ним, тогда ES900RX перейдет в режим Wifi автоматически, вы можете подключить wifi hot pot “ExpressLRS RX”, введя пароль “expresslrs”

2. Посетите веб-сайт обновления прошивки, введите «10.0.0.1» и выберите правильную прошивку, затем нажмите «Обновить», подождите около 1 ~ 2 минут, процесс обновления завершен, и вы можете найти «обновление прошивки успешно и перезагрузку», это означает, что обновление завершено.
