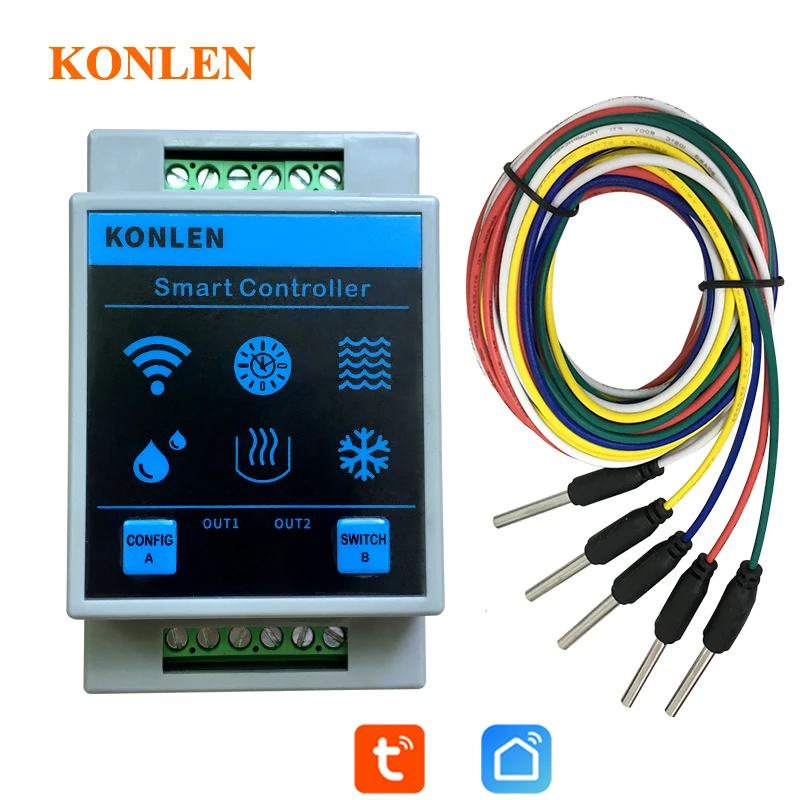

Датчик уровня воды для умного дома Tuya, Wi-Fi контроллер утечки Аварийная сигнализация потопа, для плавания, для вейпа, система обнаружения потока, защита от утечек

Инструкция:

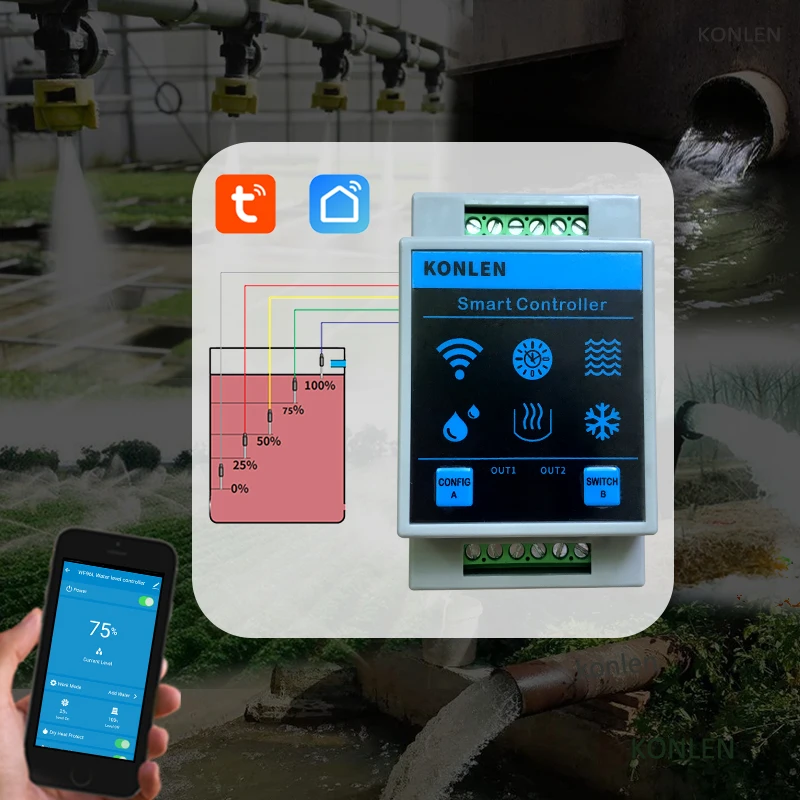

Это интеллектуальный контроллер уровня воды KONLEN Wi-Fi, который может быть установлен с помощью приложения для мониторинга уровня воды, дополнение к воде или дренаж, высокий и низкий уровень воды удаленное приложение push alarm notification и т. Д.

Продукт подходит для различных случаев контроля уровня воды, таких как система ОВКВ, процесс горячей воды, городской дренаж, бойлер, водонапорная башня, резервуар для хранения, разведение орошения и т. Д.

Основные функции:

1. Наблюдение в режиме реального времени: приложение может отображать текущий уровень воды,

2. Включение/выключение оборудования (реле 1) удаленно через приложение. Пользователи также могут контролировать его вкл/выкл с помощью ручного переключателя кнопки B.

3. Два релейных выхода: реле 1 контроля уровня воды, реле 2 для защиты от сухого нагрева воды.

4. Предустановленный режим работы "добавить воду" или "насос воды", может автоматически включать/выключать реле 1, когда он достигает заданного значения уровня воды.

5. Установите верхнее и нижнее предельное значение сигнализации уровня воды через приложение, в режиме реального времени push-alarm уведомления для пользователей смартфона.

6. Может установить реле 1 время работы или задержки.

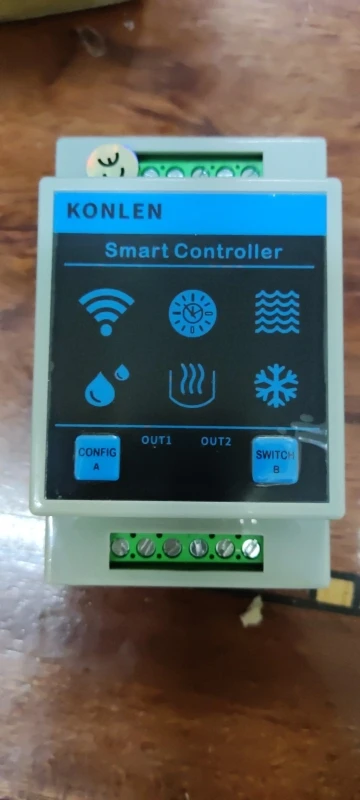

A: кнопка настройки Wi-Fi

B: переключатель включения/выключения релейного выхода 1: пользователи могут нажать кнопку B для включения/выключения реле 1 вручную.

Ручной переключатель B эффективен только в том случае, если текущий уровень воды находится между заданным значением пуска и стопа-уровня воды.

C: индикатор настройки Wi-Fi/релейный выход 1 индикатор состояния

D: релейный выход 2 индикатора состояния

Обратите внимание:

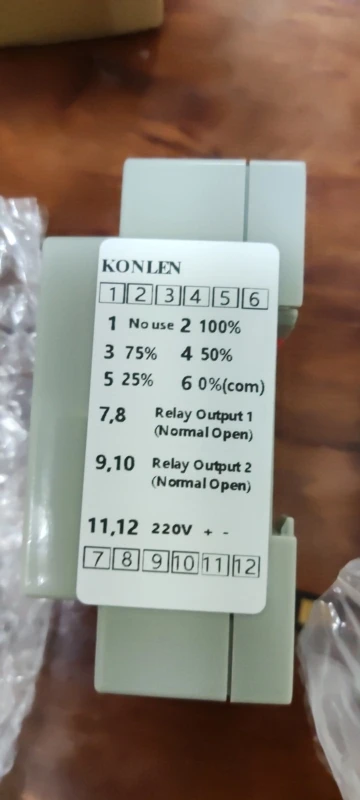

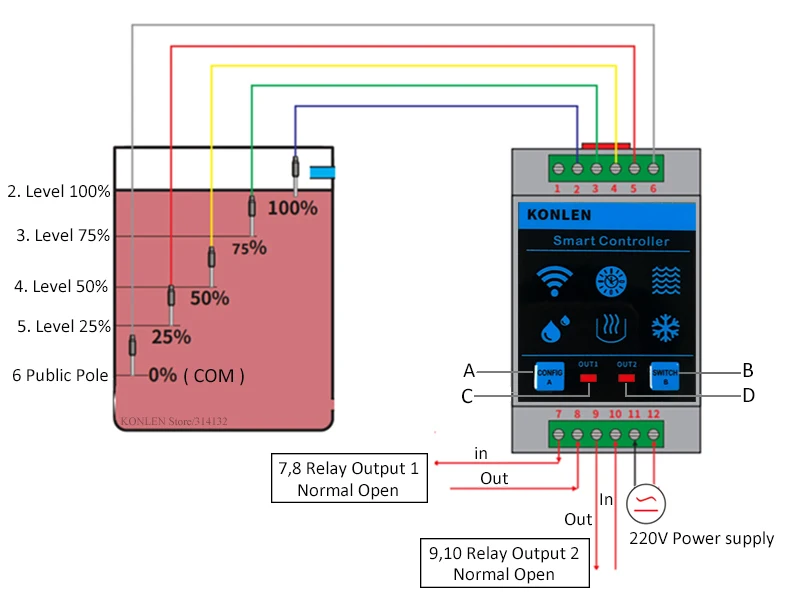

Терминал 1: не используется.

Терминал 2: 100% уровень воды

Терминал 3: 75% уровень воды

Терминал 4: 50% уровень воды

Терминал 5: 25% уровень воды

Терминал 6: общая точка водоснабжения (COM)

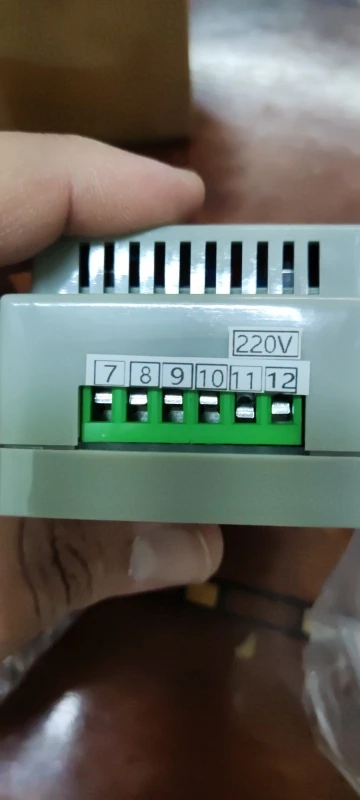

Терминал 7,8: релейный выход 1 (нормально открытый)

Терминал 9,10: релейный выход 2 (нормально открытый)

Терминал 11,12: источник питания ac220в.

Примечание: Если в вашей стране 110 В, нет 220 в, пожалуйста, выберите версию B: DC12V.

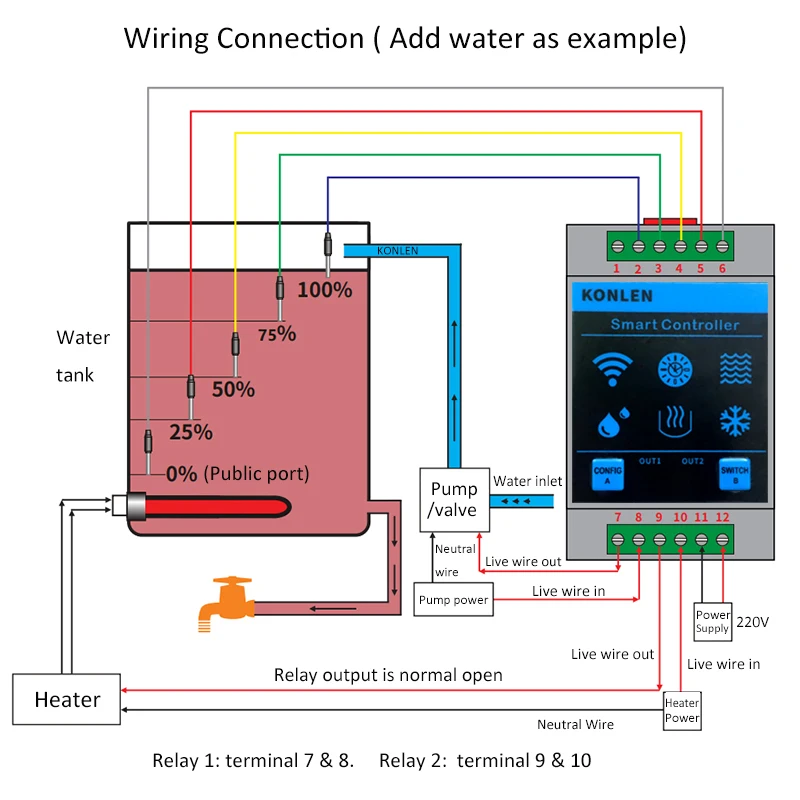

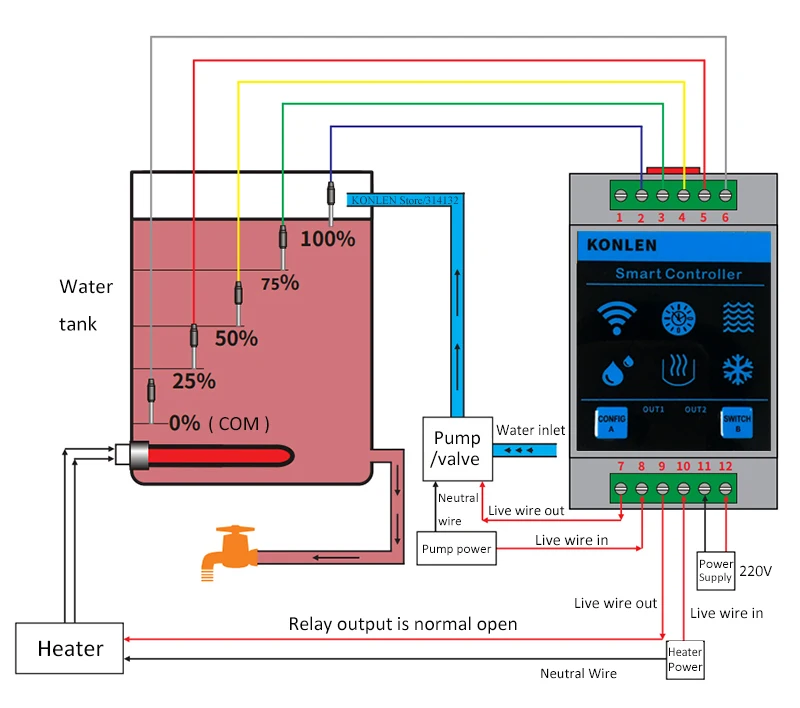

Подключение проводки (Возьмите «добавить воду» в качестве примера)

Повышение уровня воды: уровень воды <25% электрода; Дисплей приложения 0%; Достигать до 25%, дисплей приложения 25%; Достичь до 50%, дисплей приложения 50%; Достичь до 100%, дисплей приложения 100%.

Уровень воды уменьшая: уровень воды ниже, чем 100%, дисплей с приложением 75%; Ниже 75%, приложение показать 50%; Ниже 50%, приложение дисплей 25%, ниже 25%, дисплей с приложением 0%.

Обычно релейный выход 1 (терминал 7,8) соединяется с водяными насосами, используется для контроля включения/выключения водяного насоса.

Релейный выход 2 (терминал 9,10) используется для защиты от сухого нагрева воды.

В режиме добавления воды, обычно релейный выход 2 (терминал 9,10) может подключаться к нагревателю, используется для автоматического управления нагревателем ВКЛ/ВЫКЛ.

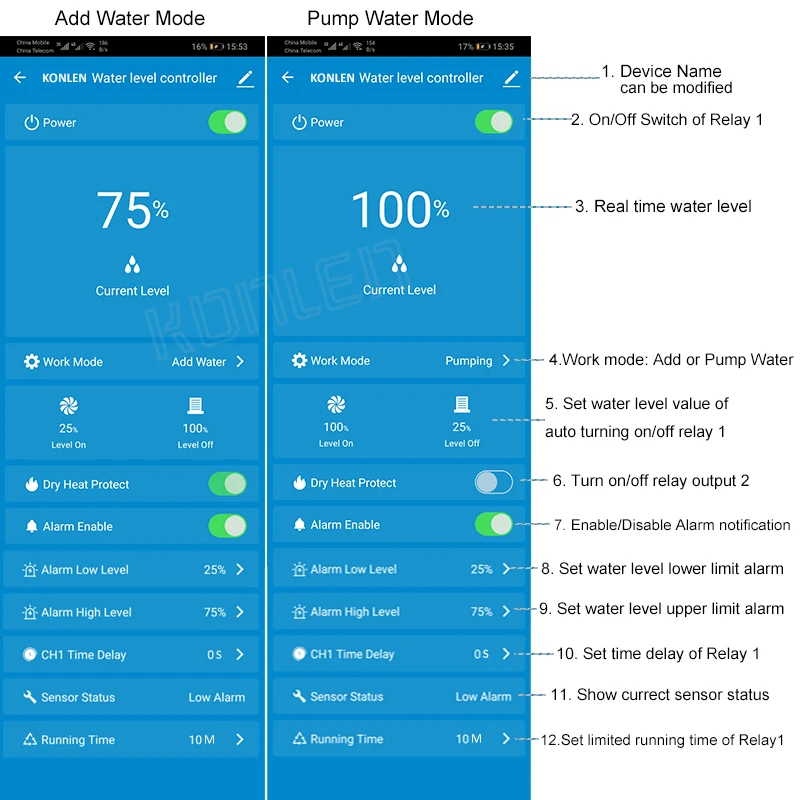

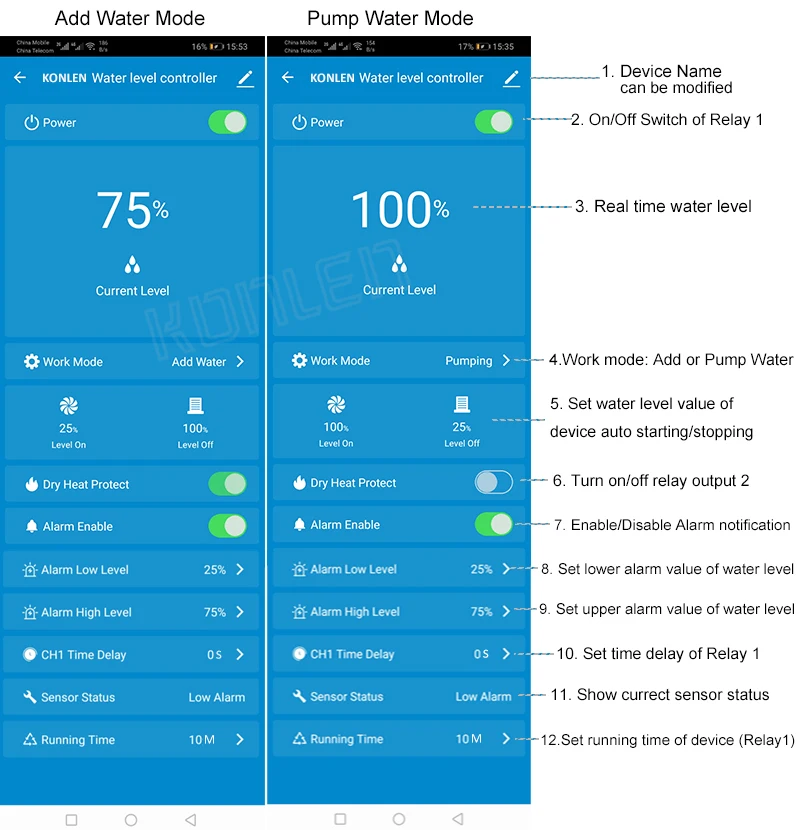

1. Название устройства: может быть изменено

2. Переключатель включения/выключения реле 1: Он эффективен только тогда, когда текущий уровень воды находится между заданным значением пуска и стопа-уровня воды.

3. Отображение уровня воды в реальном времени.

Пять уровней воды: 0%, 25%, 50%, 75%, 100%

4. Выберите режим работы: Добавление воды или Откачка воды.

5. Установите значение уровня воды автоматического запуска/остановки.

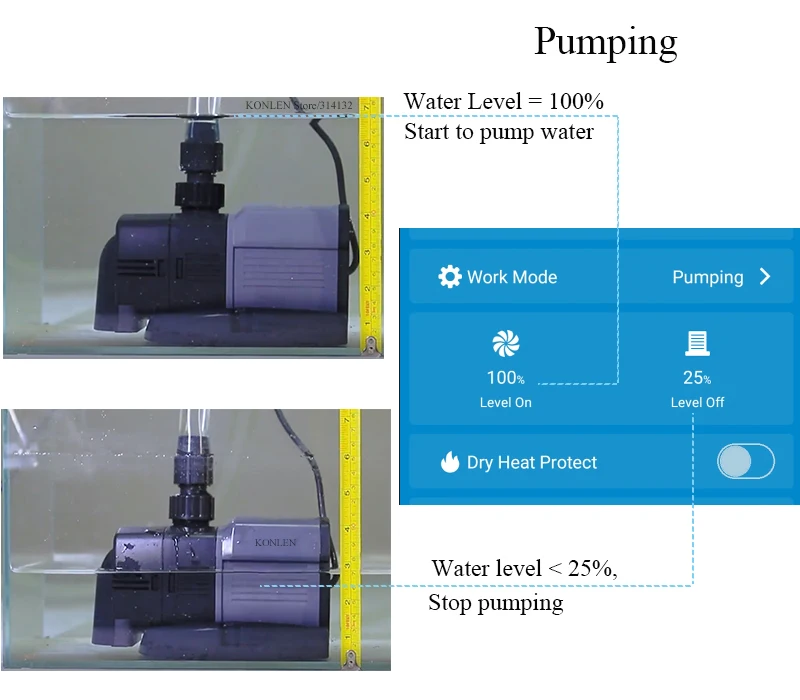

Например: если вы хотите, чтобы оборудование авто-начинает качать воду, когда уровень воды достигает 100%, но авто-остановка его, когда уровень ниже 25%. Вы можете установить режим откачки, уровень на 100%, уровень выключения 25%.

6. Защита от сухого нагрева воды: в режиме добавления воды, Автоматическое включение/выключение нагревателя. Когда уровень воды ниже 25%, автоматическое выключение реле выход 2, когда уровень воды ≥ 25%, автоматическая задержка 15 с для включения реле 2.

7. Включение/отключение уведомления о тревоге.

8,9. Установите верхнее и нижнее предельное значение сигнализации уровня воды.

10. Установите время задержки запуска реле 1.

11. Показать текущий статус датчика.

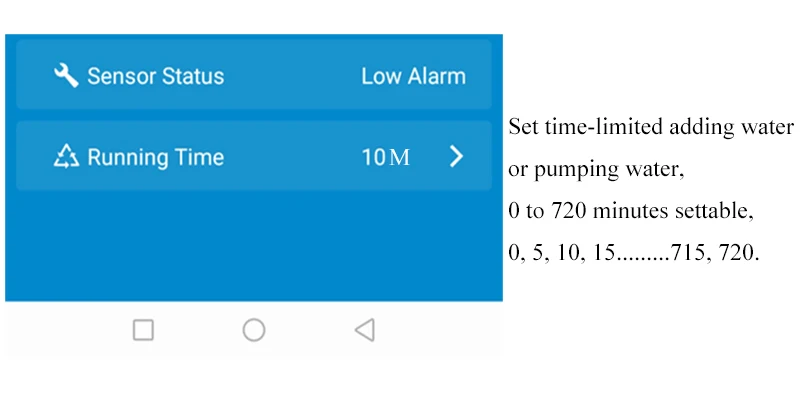

12. Установите ограниченное время работы релейного выхода 1.

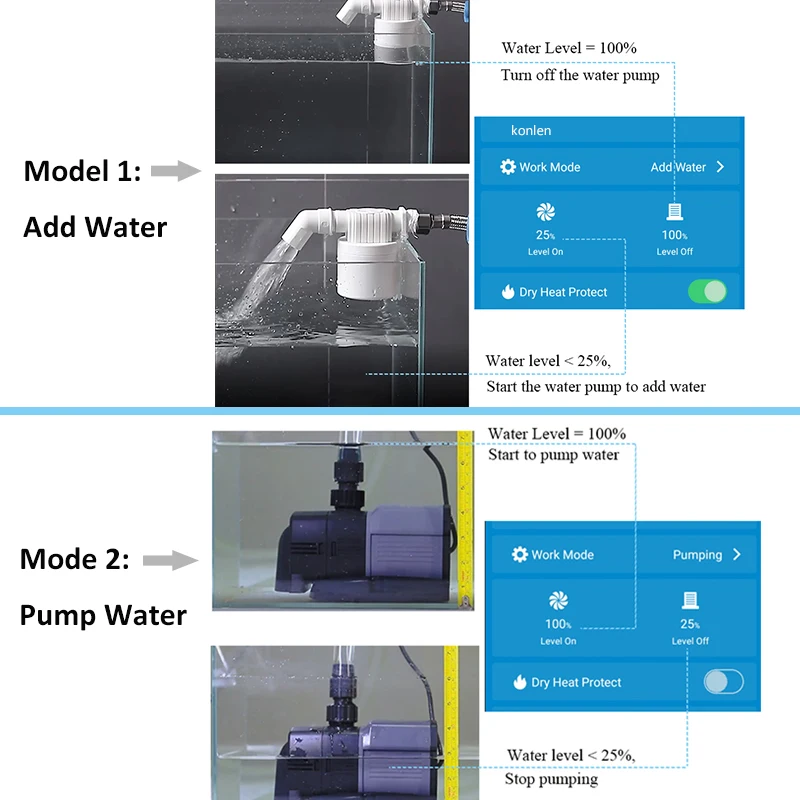

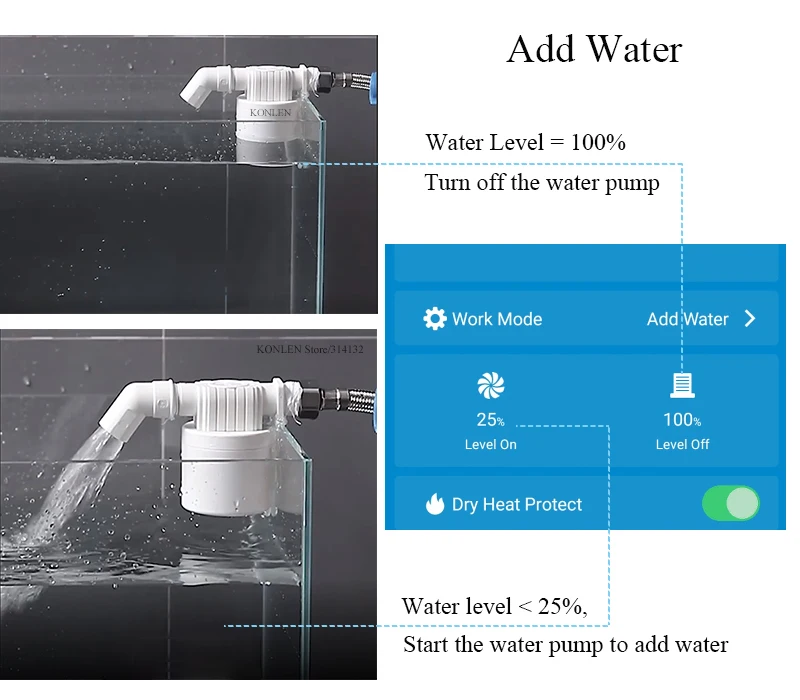

Режим управления 1: добавить воду

Уровень воды ≥ предустановленный "стоп-уровень", релейный выход 1 отключение, остановка для добавления воды; Уровень воды <уровень запуска, релейный выход 1 подключение, запуск для добавления воды.

Защита от сухого нагрева воды: уровень воды <25%, отключение реле 2, остановка нагрева; Уровень воды ≥ 25%, выход реле 2 задержки 15 секунд подключения, запуск нагрева.

Режим управления 2: насос для воды

Уровень воды <предустановленный "стоп-уровень", релейный выход 1 отключается, остановка для перекачки воды; Уровень воды ≥ start up, релейный выход 1 соединяет, запуск для перекачки воды.

В режиме откачки воды реле 2-это сигнал тревоги. Уровень воды ≤ предустановленное нижнее предельное значение сигнала тревоги или уровень воды ≥ Верхнее предельное значение сигнала тревоги, реле Output 2 соединяет.

Ограниченное по времени предложение-контроль

Режим 3: ограниченное время добавления воды

Уровень воды <уровень запуска, релейный выход 1 подключается, начинает добавлять воду, в то же время, запускает таймер. Реле 1 будет автоматически отключаться, когда он достигает заданного лимитированного времени бега, перестанет добавлять воду.

Режим 4: ограниченная по времени откачка

Уровень воды ≥ start up уровень, реле output 1 соединяет, начать качать воду, в то же время, запускает таймер. Реле 1 будет автоматически отключаться, когда он достигает заданного лимитированного времени бега, остановить перекачивание воды.

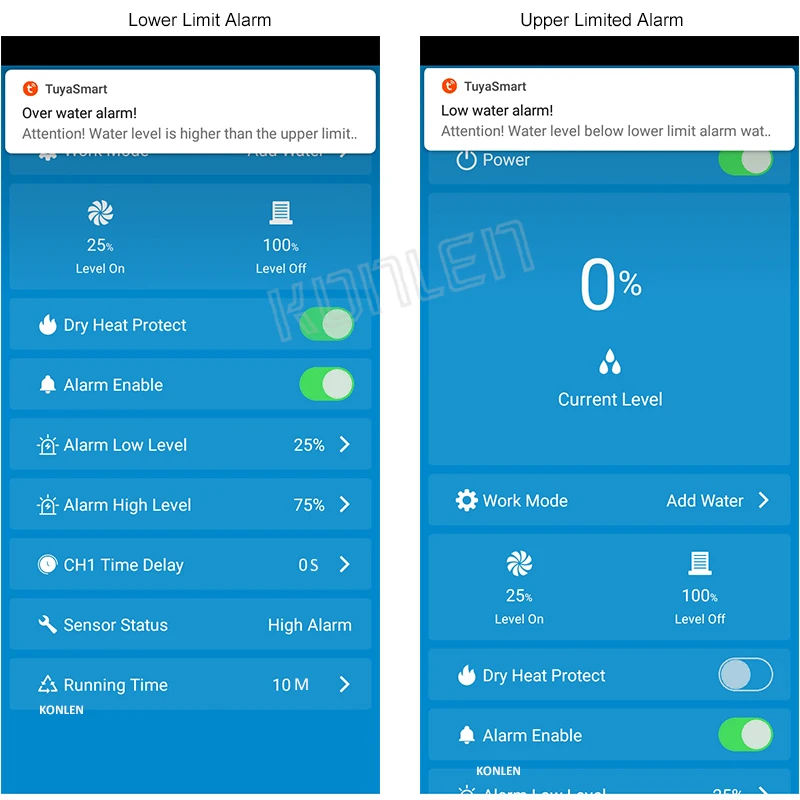

Оповещение о верхний и нижний ограничения

Например: Предустановленная сигнализация нижний предел уровня воды составляет 25%, верхний предел сигнала тревоги-75%. Когда уровень воды ниже 25% или выше, чем 75%, он будет нажимать Оповещение на смартфон пользователей через приложение.

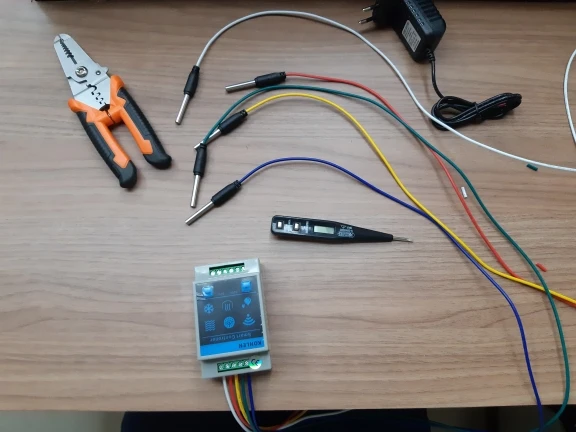

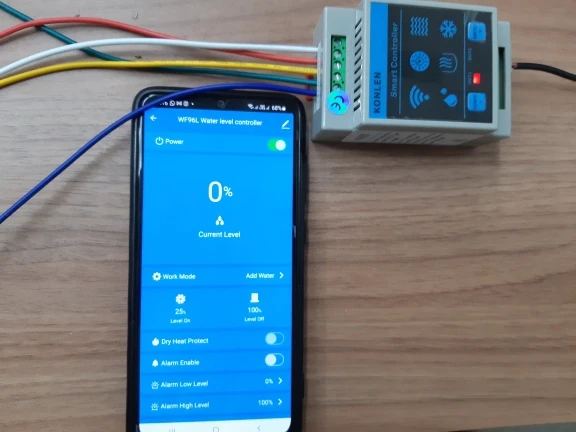

Демонстрация товара

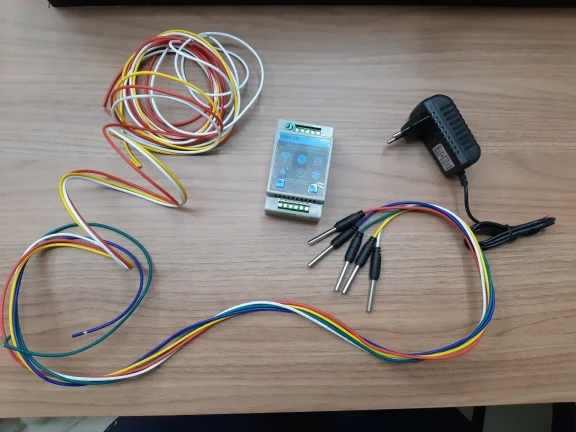

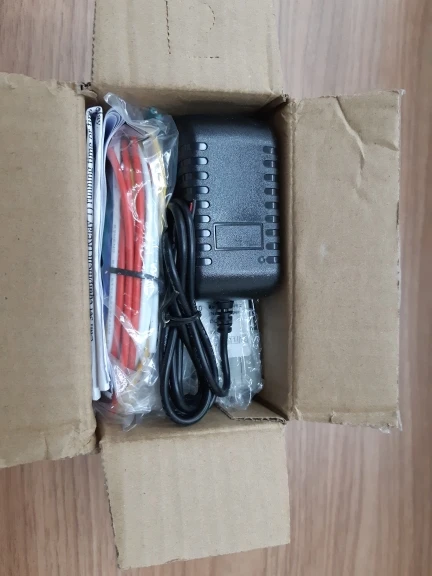

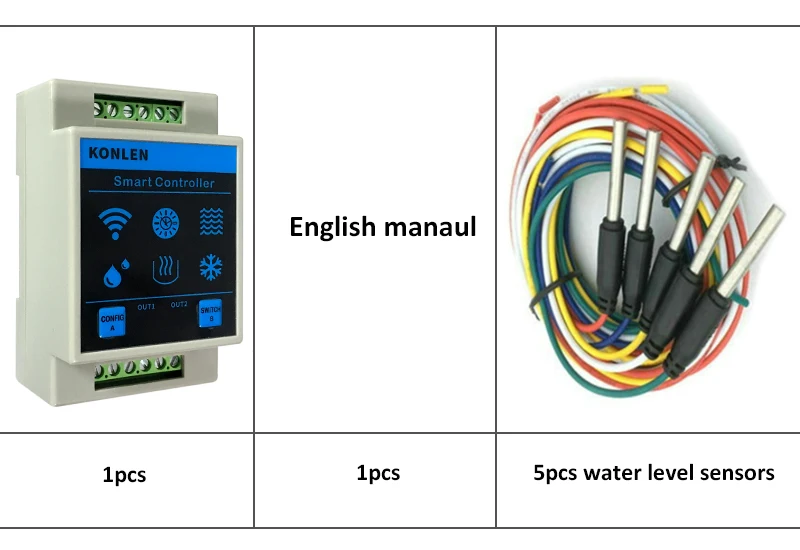

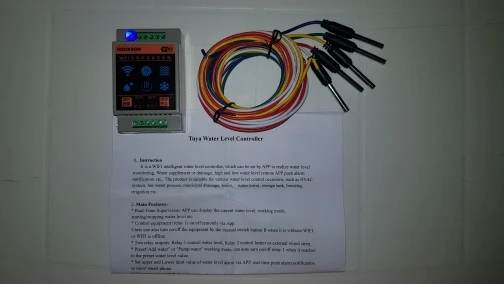

Упаковочный лист версии по умолчанию ac220в

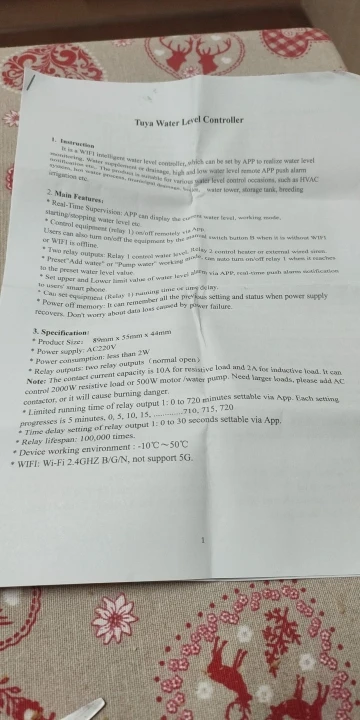

* Одна Инструкция на английском языке

* Один wifi контроллер уровня воды

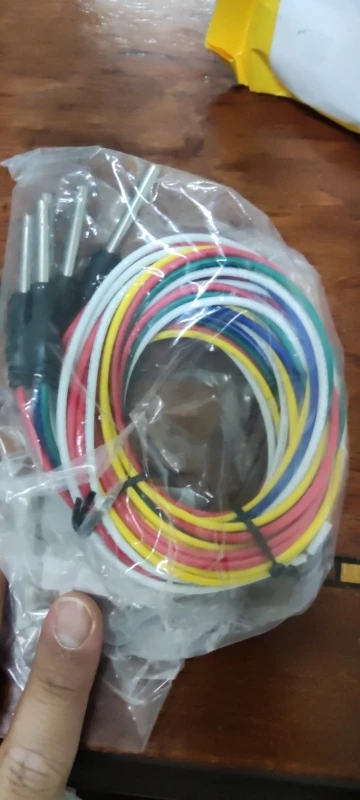

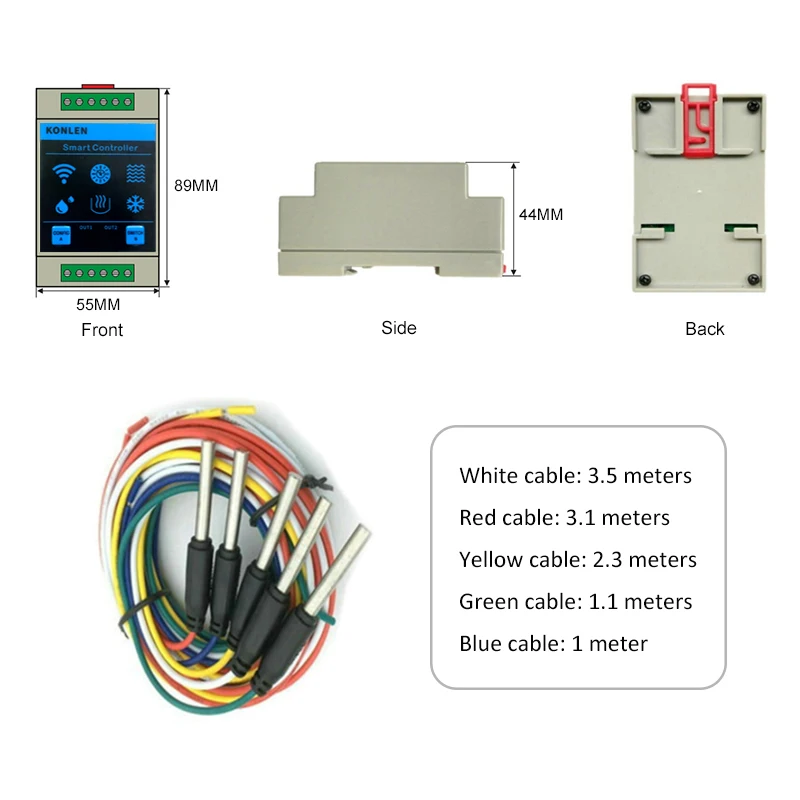

* Пять датчиков уровня воды с разной длиной кабеля.

Обратите внимание:

Белый кабель: 3,5 метров

Красный кабель: 3,1 метров

Желтый кабель: 2,3 метров

Зеленый кабель: 1,1 метров

Синий кабель: 1 метр

Если ваша страна AC110V, нет AC220V, пожалуйста, выберите обновленную версию B: DC12V.

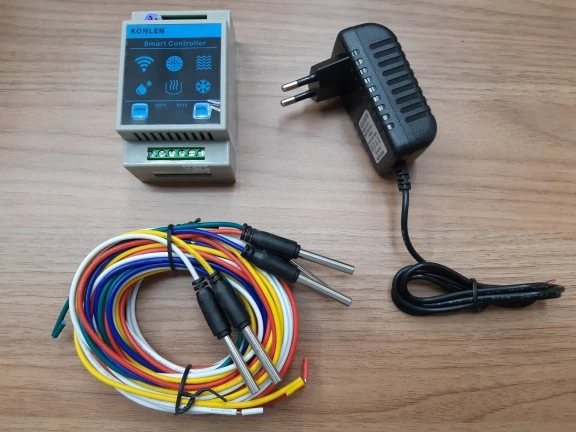

Версия DC12V включает адаптер питания DC12V, штепсельную вилку EU/US/UK/AU опционально. Мы вышлем правильный разъем питания для вашей страны.

Пользователи могут продлить кабель самостоятельно, если длина кабеля не достаточно. Максимальная длина кабеля, который может быть расширен, составляет 30 метров.

Спецификация

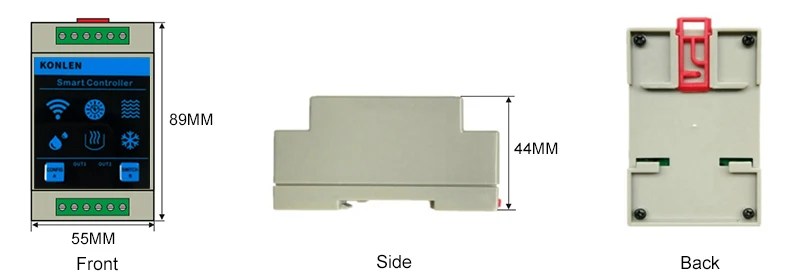

* Размер контроллера: 89 мм x 55 мм x 44 мм

* Напряжение питания: ac220в по умолчанию, если ваша страна 110 В, нет 220 в, пожалуйста, выберите обновленную версию B: 12 В

* Потребляемая мощность: менее 2 Вт

* Ограниченное время работы релейного выхода 1: 0-720 минут настраивается через приложение. Каждая Настройка идет 5 минут, 0, 5, 10, 15, . …… 710, 715, 720

* Настройка времени задержки релейного выхода 1: 0-30 секунд настройка через приложение.

* Релейные выходы: два релейных выхода (обычный открытый)

Емкость контактного тока 10А для Резистивной нагрузки и 2А для индуктивной нагрузки. Он может контролировать 2000 Вт резистивную нагрузку или 500 Вт Мотор/Водяной насос. Большие нагрузки требуют расширения контактора переменного тока.

* Рабочая среда: от-10 ℃ до + 50 ℃

* WIFI 2,4 ГГц b/g/n, не поддерживает 5G WIFI.

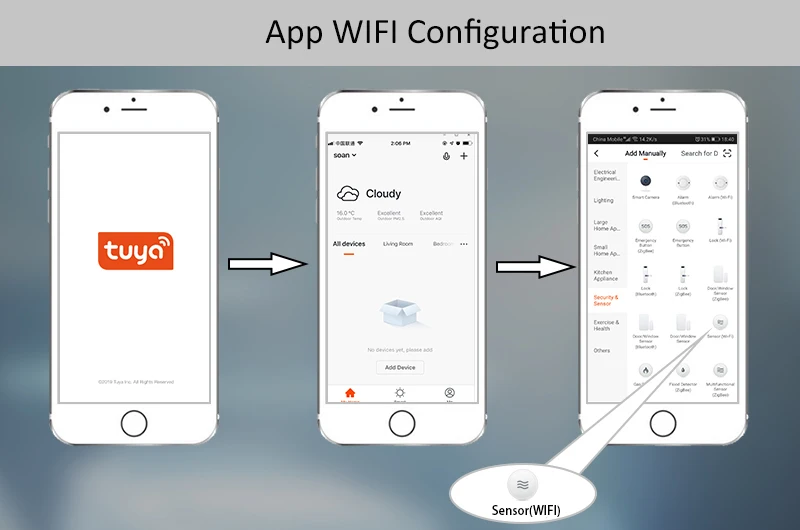

Приложение конфигурация Wi-Fi

Контроллеры используют приложение Tuya smart или приложение Smart Life.

1. Сначала нужно установить приложение

A. Загрузите приложение Tuya Smart из google play для android или App store для IOS phone.

B. Установите приложение Tuya Smart c. Зарегистрируйте новую учетную запись по электронной почте

2. Учетная запись приложения для входа

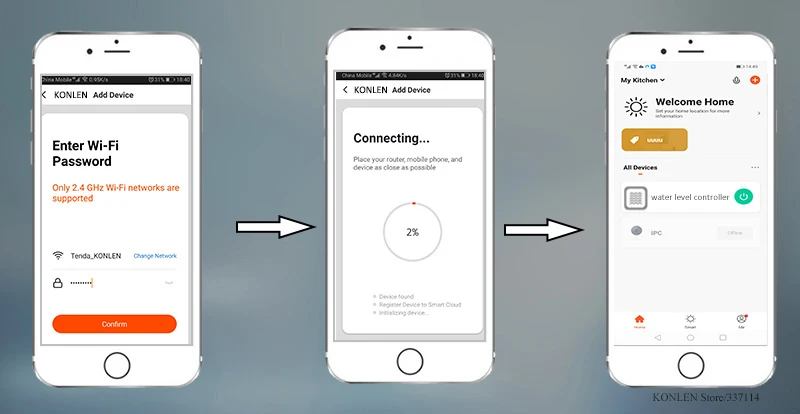

3. Добавить устройство в приложение через Wi-Fi конфигурации
