Датчик уровня воды Tuya, с Wi-Fi, автоматический контроллер водяного насоса, переключатель, детектор утечки, Аварийная сигнализация потопа, умный срок службы

Инструкция:

Это интеллектуальный контроллер уровня воды KONLEN WIFI, который можно установить с помощью приложения для реализации мониторинга уровня воды, водной добавки или дренажа, удаленного приложения с высоким и низким уровнем воды, уведомления о push alarm и т. д.

Продукт подходит для различных случаев контроля уровня воды, таких как система ОВКВ, процесс горячей воды, муниципальный дренаж, бойлер, водонапорная башня, резервуар для хранения, разведение орошения и т. д.

Основные характеристики:

1. Наблюдение в реальном времени: приложение может отображать текущий уровень воды,

2. Включение/выключение оборудования (реле 1) удаленно через приложение. Пользователи также могут управлять им вкл/выкл с помощью кнопки ручного переключения B.

3. Два релейных выхода: реле 1 контроль уровня воды, реле 2 для защиты от сухого нагрева.

4. Предустановленный Рабочий режим "добавить воду" или "насос воды", может автоматически включать/выключать реле 1, когда он достигает заданного значения уровня воды.

5. Установите верхнее и нижнее предельное значение сигнала тревоги уровня воды через приложение, оповещение о push-сигнале в реальном времени для смартфона пользователя.

5. Может установить реле 1 бег или задержка рабочего времени.

A: кнопка настройки WIFI

B: Переключатель ВКЛ/ВЫКЛ выхода реле 1: пользователи могут нажать кнопку B для включения/выключения реле 1 вручную.

Ручной переключатель B эффективен только тогда, когда текущий уровень воды находится между заданным значением start и stop- water level.

C: WIFI индикатор конфигурации/релейный выход 1 индикатор состояния

D: релейный выход 2 индикатор состояния

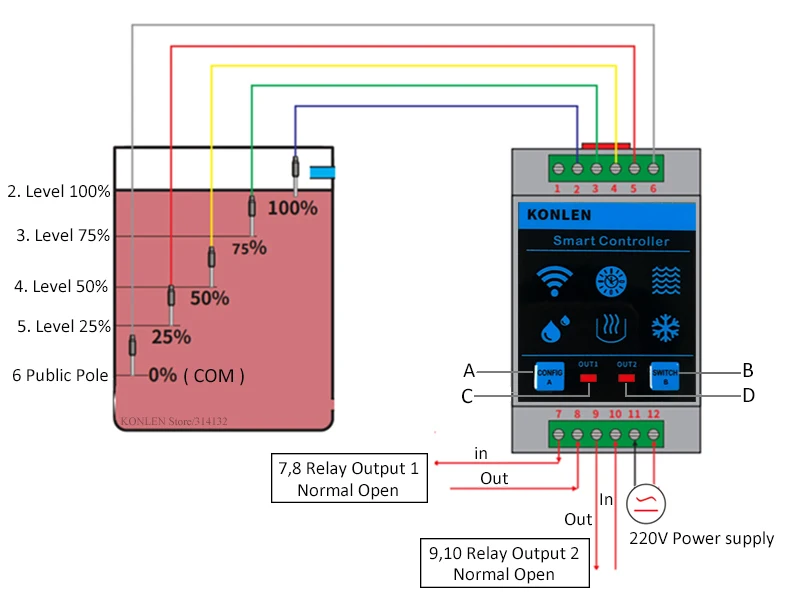

Примечание:

Терминал 1: не использовать.

Терминал 2: 100% уровень воды

Терминал 3: 75% уровень воды

Терминал 4: 50% уровень воды

Терминал 5: 25% уровень воды

Терминал 6: общественный водный пункт (COM)

Терминал 7,8: релейный выход 1 (обычный открытый)

Терминал 9,10: релейный выход 2 (обычный открытый)

Терминал 11,12: блок питания AC220V (доступен для диапазона AC210V до 240V).

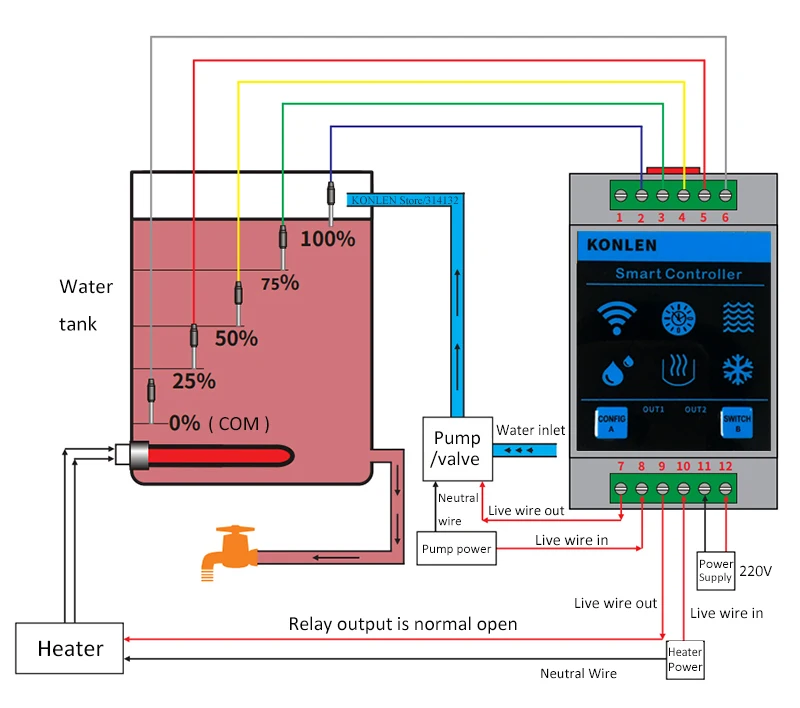

Подключение к проводке (выберите «добавить воду» в качестве примера)

Повышение уровня воды: уровень воды <25% электрод; Дисплей приложения 0%; Достигать 25%, отображение приложения 25%; Достигать 50%, отображение приложения 50%; Достигать 100%, отображение приложения 100%.

Снижение уровня воды: уровень воды ниже 100%, дисплей приложения 75%; Ниже 75%, приложение показывает 50%; Ниже 50%, дисплей приложения 25%, ниже 25%, дисплей приложения 0%.

Обычно релейный выход 1 (терминал 7,8) соединяется с водяными насосами, используется для управления водяным насосом ВКЛ/ВЫКЛ.

Релейный выход 2 (терминал 9,10) используется для защиты от сухого нагрева воды.

В режиме добавления воды автоматическое включение/выключение нагревателя. Когда уровень воды ниже 25%, автоматическое выключение реле выход 2, когда уровень воды ≥ 25%, автоматическая задержка 15s для включения реле 2. В режиме перекачки воды реле 2-это всего лишь сигнал тревоги.

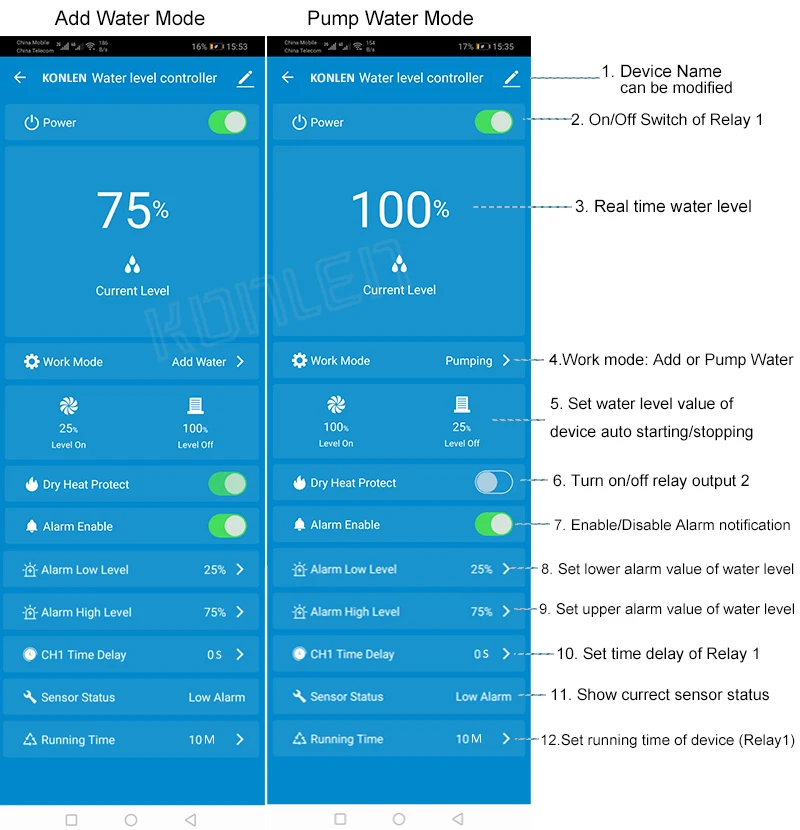

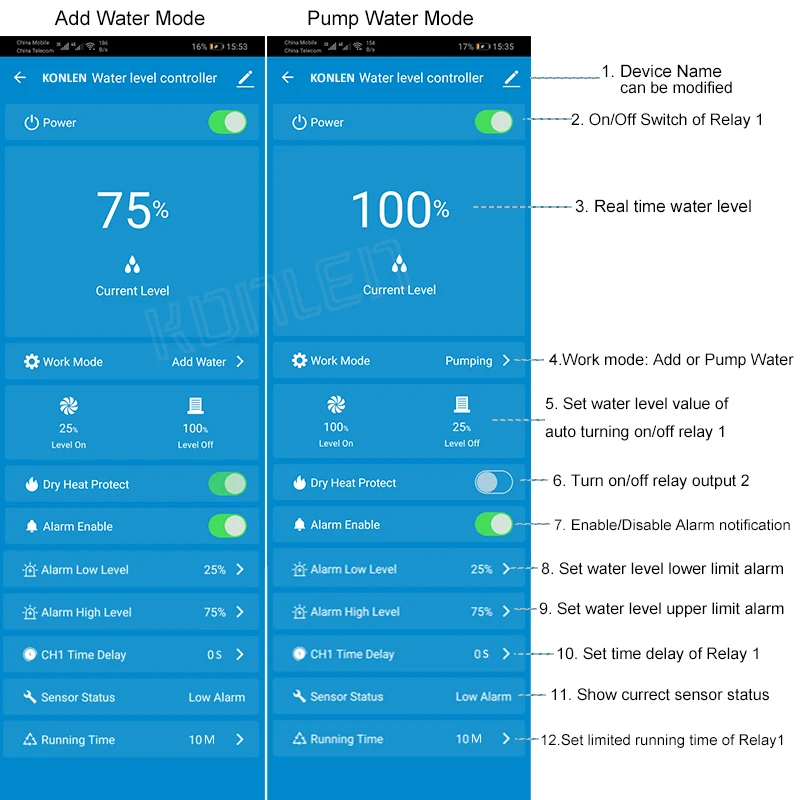

1. Имя устройства: может быть изменено

2. Переключатель включения/выключения реле 1:Он эффективен только тогда, когда текущий уровень воды находится между заданным стартом и значением уровня воды.

3. Отображение уровня воды в реальном времени.

Пять уровней воды: 0%, 25%, 50%, 75%, 100%

4. Выберите режим работы: Добавление воды или перекачка воды.

5. Установите значение уровня воды для автоматического запуска/остановки.

Например: если вы хотите, чтобы оборудование авто-начинает накачивать воду, когда уровень воды достигает 100%, но авто-остановить его, когда уровень ниже 25%. Вы можете установить режим откачки, уровень на 100%, уровень выключен на 25%.

6. Защита от сухого нагрева воды: в режиме добавления воды, Автоматическое включение/выключение нагревателя. Когда уровень воды ниже 25%, автоматическое выключение реле выход 2, когда уровень воды ≥ 25%, автоматическая задержка 15s для включения реле 2.

7. Включение/отключение уведомления о тревоге.

8,9. Установите верхний и нижний предельные значения сигнализации уровня воды.

10. Установите время задержки запуска реле 1.

11. Отображение статуса датчика тока.

12. Установите ограниченное время работы релейного выхода 1.

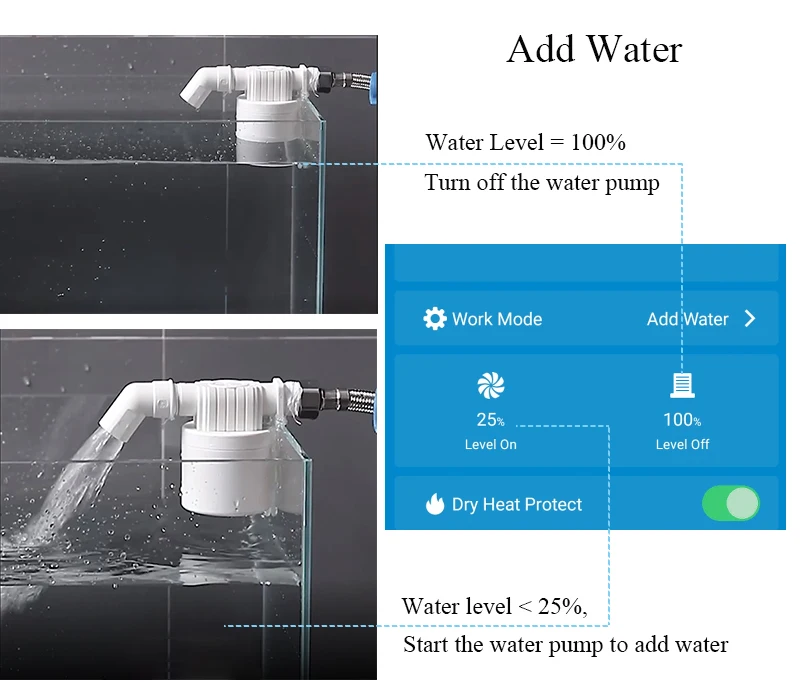

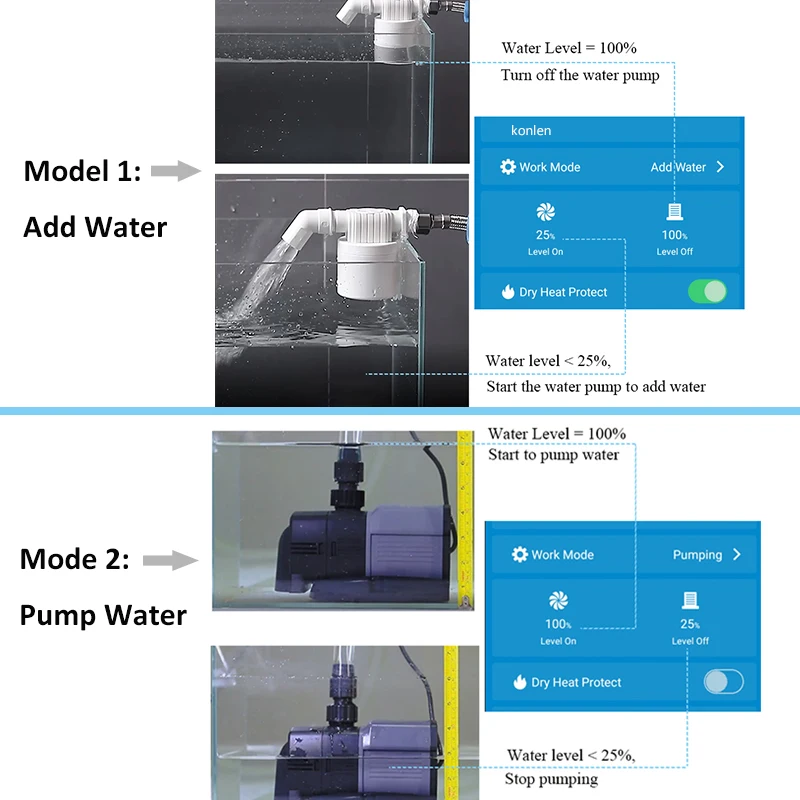

Режим управления 1: добавить воду

Уровень воды ≥ заданный «стоп-уровень», релейный выход 1 отключение, остановка для добавления воды; Уровень воды <уровень пуска, релейный выход 1 Подключение, начало добавления воды.

Защита от сухого нагрева: уровень воды <25%, реле отключения 2, остановка нагрева; Уровень воды ≥ 25%, выход реле 2 задержки 15 секунд подключения, запуск нагрева.

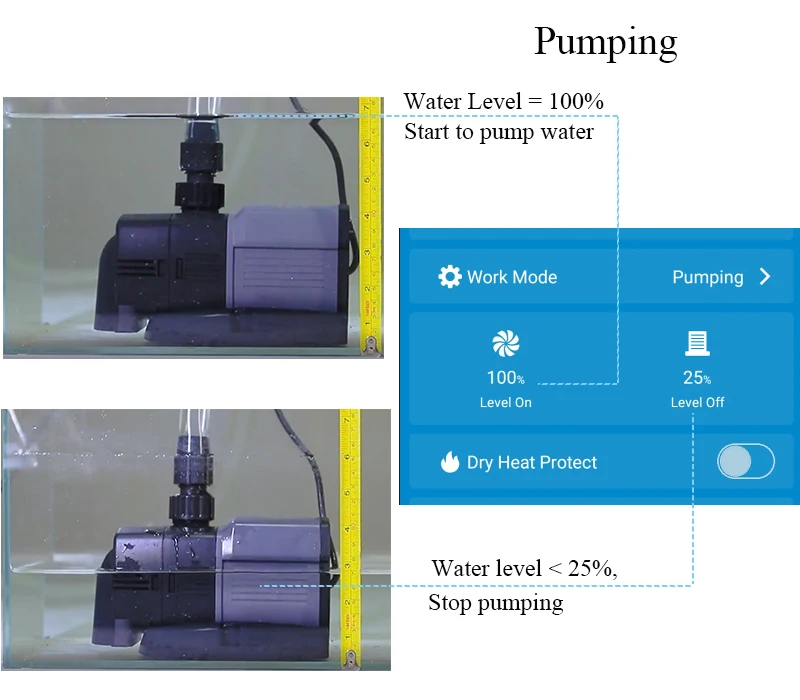

Режим управления 2: водяной насос

Уровень воды <предустановленный «стоп-уровень», релейный выход 1 отключается, останавливается для перекачки воды; Уровень воды ≥ уровень пуска, релейный выход 1 соединяется, начинайте насос воды.

В режиме перекачки воды реле 2-это сигнал тревоги. Уровень воды ≤ предустановленный нижний предельный сигнал тревоги или уровень воды ≥ верхний предел значения тревоги, реле ouput 2 соединяет.

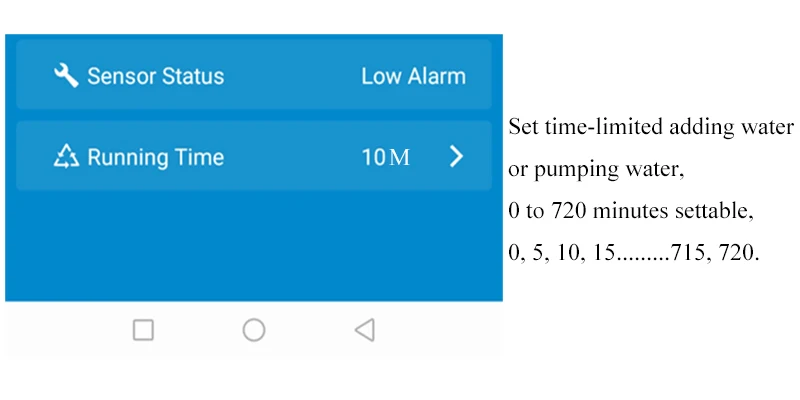

Ограниченный по времени контроль

Режим 3: ограниченное по времени добавление воды

Уровень воды <начальный уровень, релейный выход 1 соединяется, начинает добавлять воду, в то же время, запускает таймер. Реле 1 автоматически отключится, когда достигнет установленного ограниченного времени работы, Прекратите добавлять воду.

Режим 4: ограниченная по времени откачка

Уровень воды ≥ уровень пуска, реле 1 соединяет, запускает насос воды, в то же время, запускает таймер. Реле 1 автоматически отключится, когда достигнет предустановленного ограниченного времени работы, прекратите накачивать воду.

Оповещение о превышении верхнего и нижнего предела

Например: Предустановленная сигнализация нижний предел уровня воды составляет 25%, верхний предел тревоги-75%. Когда уровень воды ниже 25% или выше 75%, он будет оповещать пользователей о тревоге через приложение.

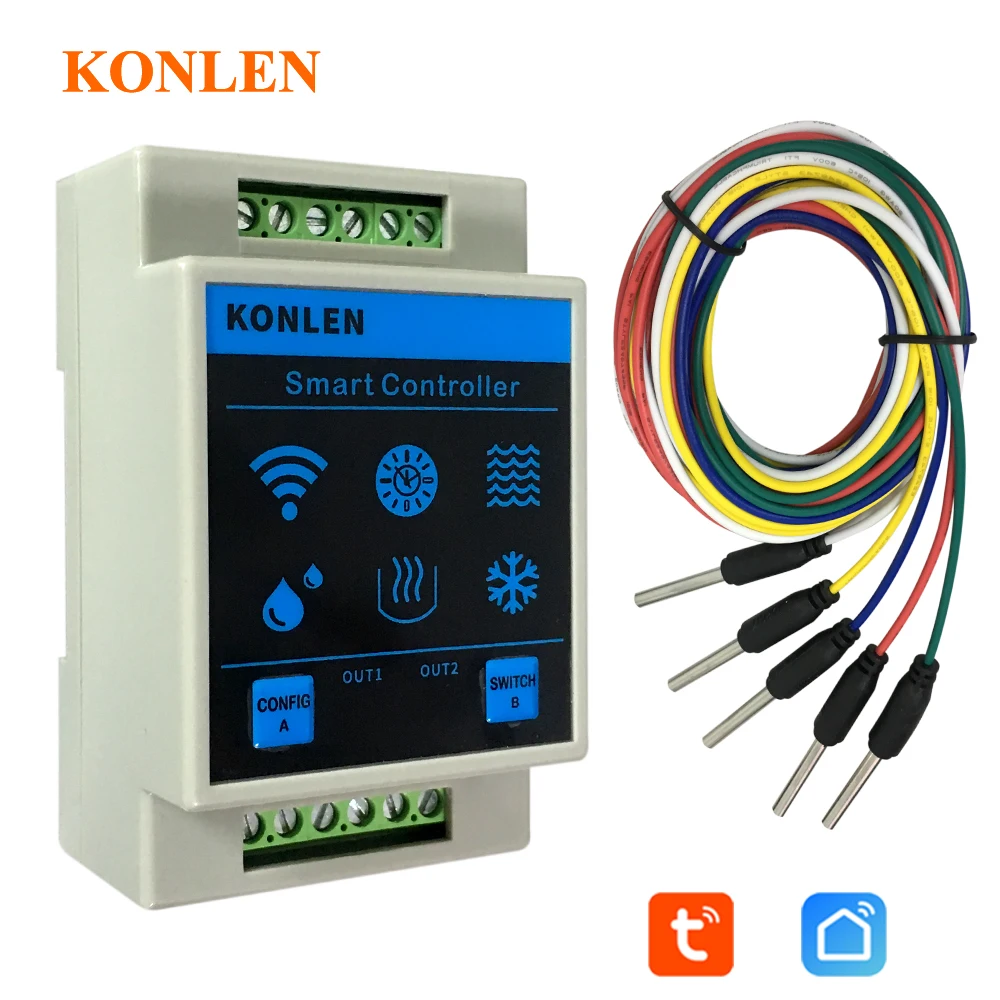

Демонстрация товара

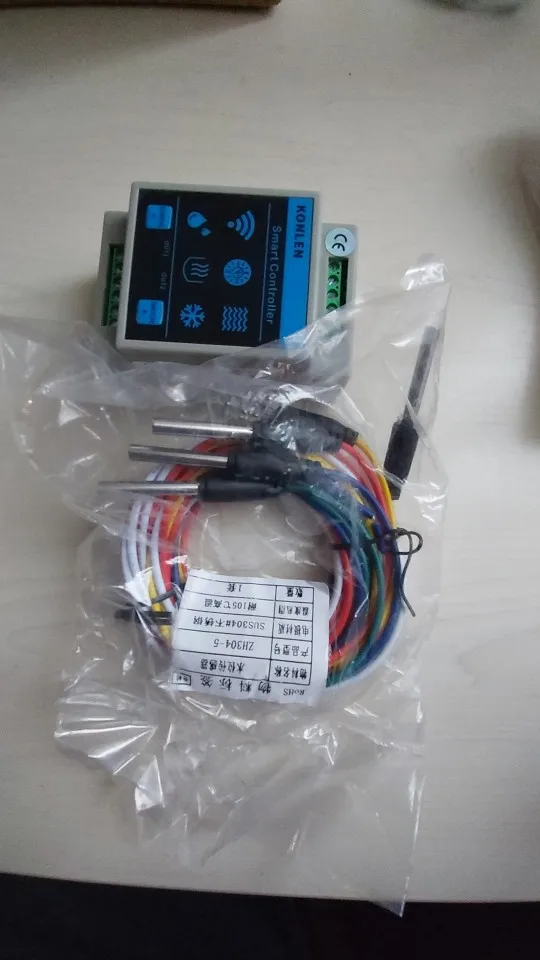

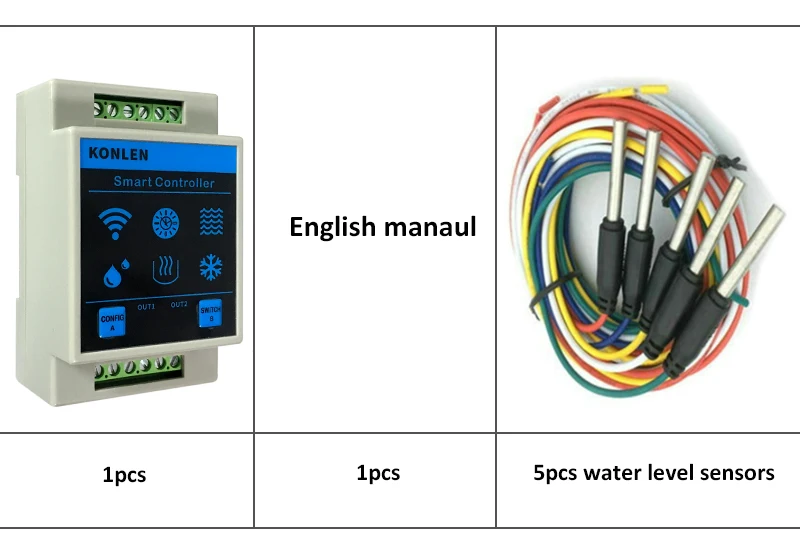

Упаковочный лист

* Одна Инструкция на английском языке

* Один wifi контроллер уровня воды

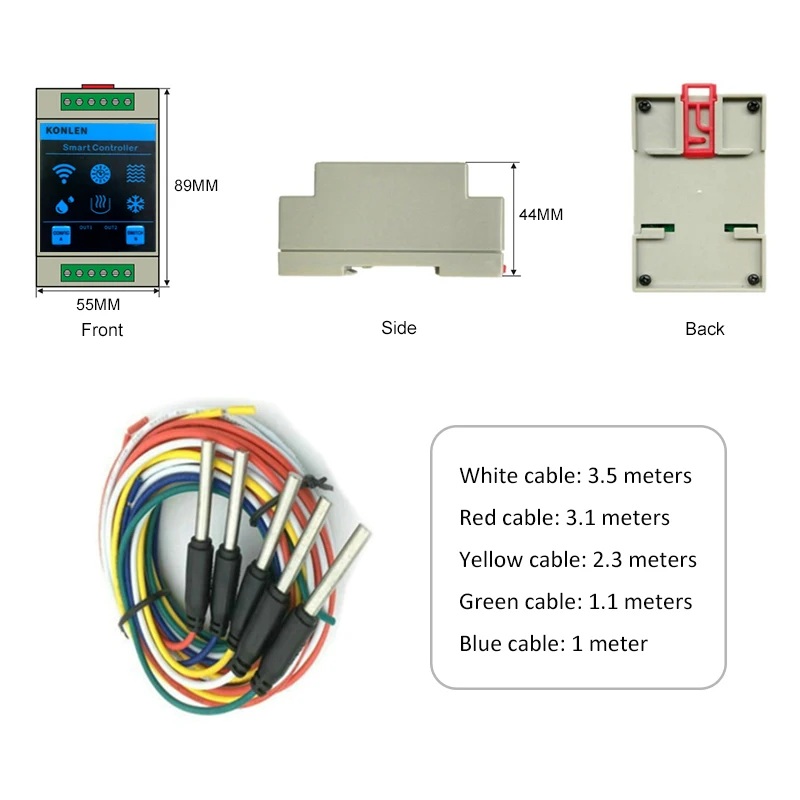

* Пять датчиков уровня воды с разной длиной кабеля.

Примечание:

Белый кабель: 3,5 м

Красный изоляция кабеля: 3,1 м

Желтый кабель: 2,3 м

Зеленый кабель: 1,1 м

Синий кабель: 1 метр

Пользователи могут продлить кабель самостоятельно, если длина кабеля недостаточно. Максимальная длина кабеля, которая может быть расширена, составляет 30 метров.

Параметры

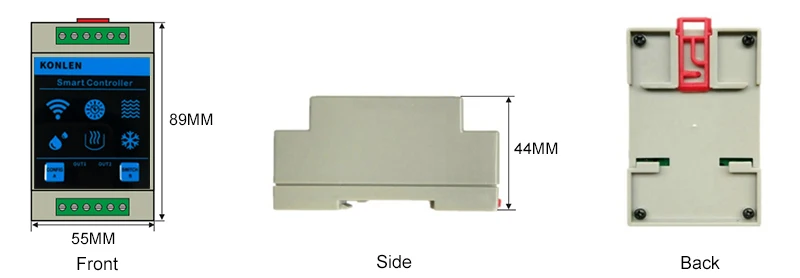

* Размер контроллера: 89 мм x 55 мм x 44 мм

* Напряжение питания: ac220в (доступный диапазон от 210 В до 240 В)

* Потребляемая мощность: менее 2 Вт

* Ограниченное время работы релейного выхода 1: от 0 до 720 минут настраивается через приложение. Каждая установка проходит 5 минут, 0, 5, 10, 15. ............ 710, 715, 720

* Настройка задержки времени релейного выхода 1: от 0 до 30 секунд устанавливается через приложение.

* Релейные выходы: два релейных выхода (обычный открытый)

Емкость контактного тока 10А для Резистивной нагрузки и 2А для индуктивной нагрузки. Он может управлять резистивной нагрузкой 2000 Вт или мотором 500 Вт/водяным насосом. Для больших нагрузок требуется расширение контактора переменного тока.

* Рабочая среда: от-10 ℃ до + 50 ℃

* WI-FI 2,4 ГГц b/g/n, не поддерживает 5G WI-FI.

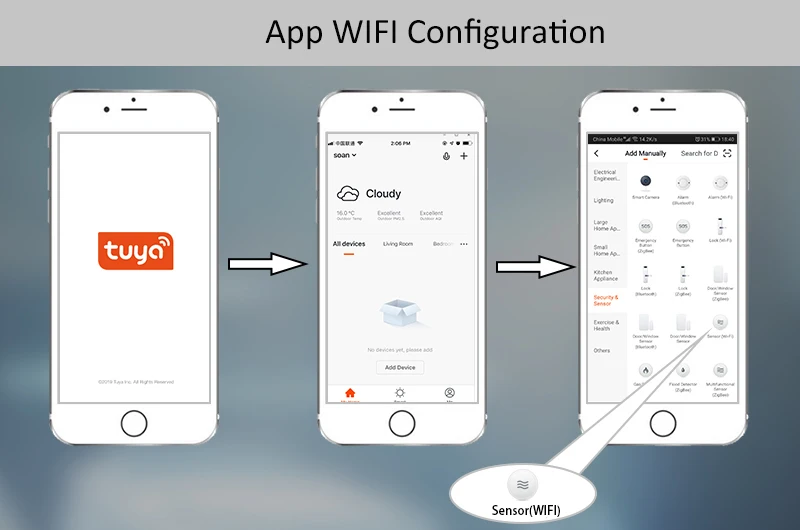

Конфигурация приложения WIFI

Контроллеры используют приложение Tuya smart или приложение Smart Life.

1. Установите приложение

A. Загрузите приложение Tuya Smart из google play для android или App store для IOS телефона.

B. Установите Tuya Smart App c. Зарегистрируйте новую учетную запись по электронной почте

2. Войти в учетную запись приложения

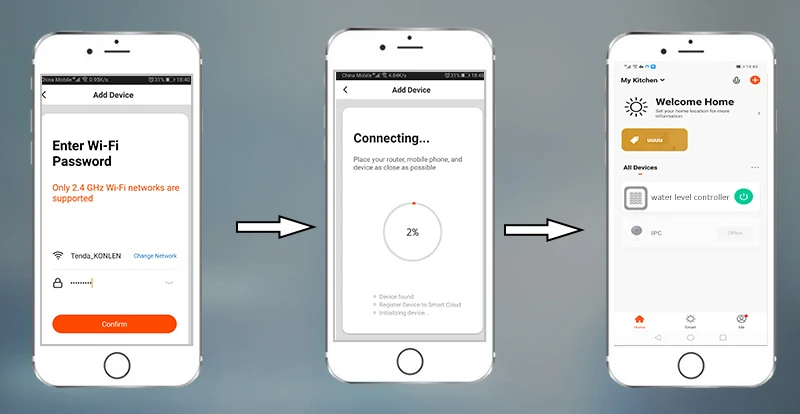

3. Добавьте устройство в приложение через Wi-Fi
