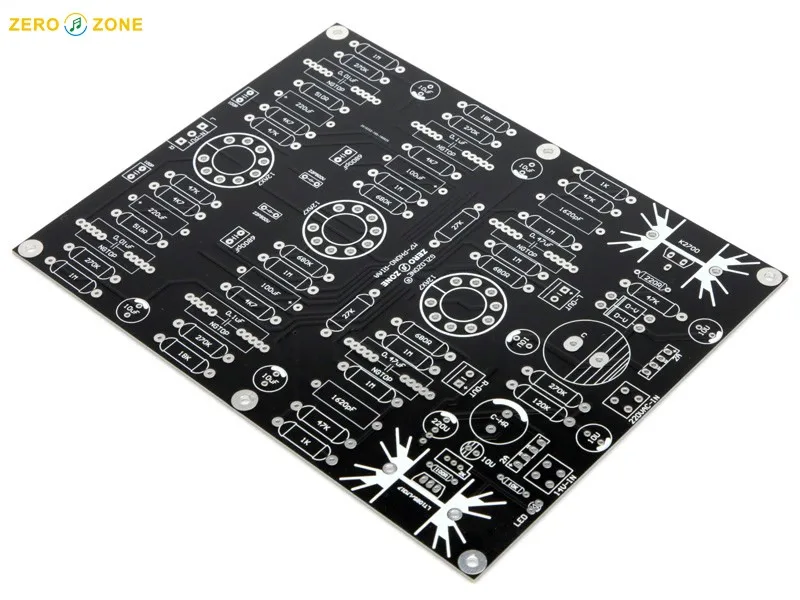

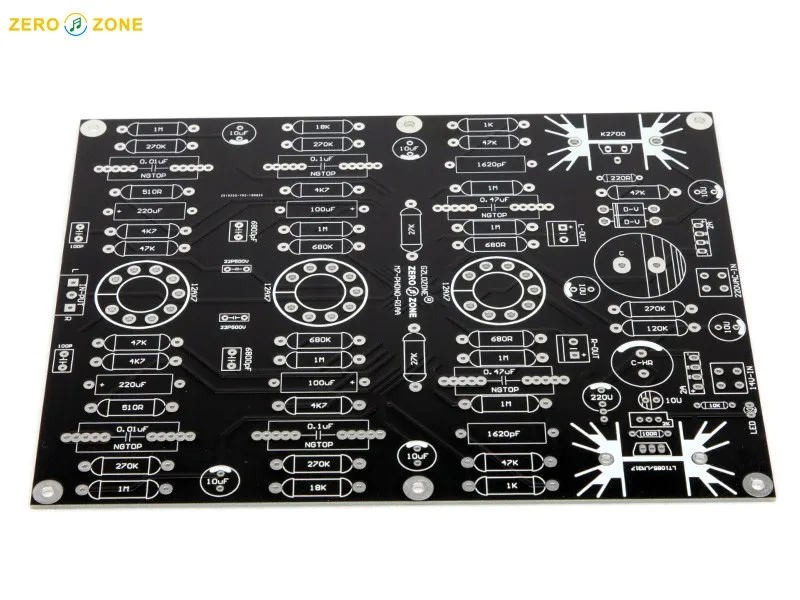

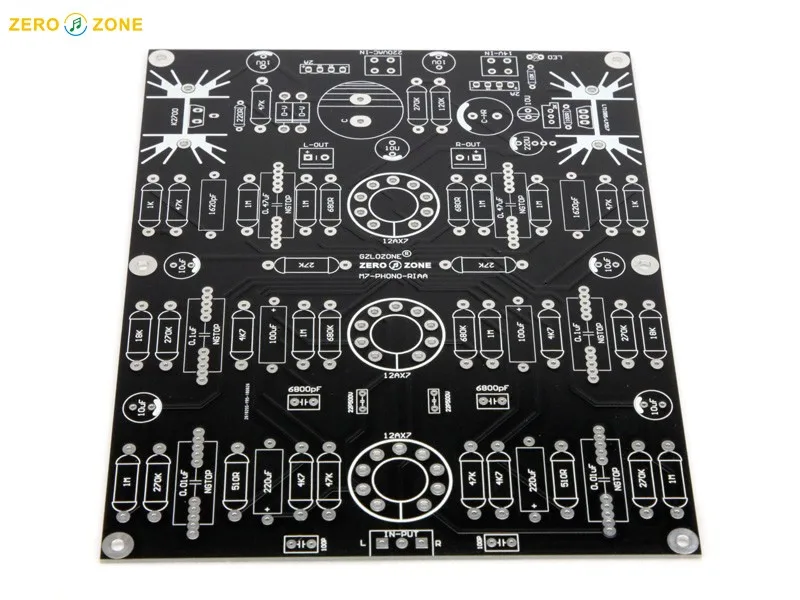

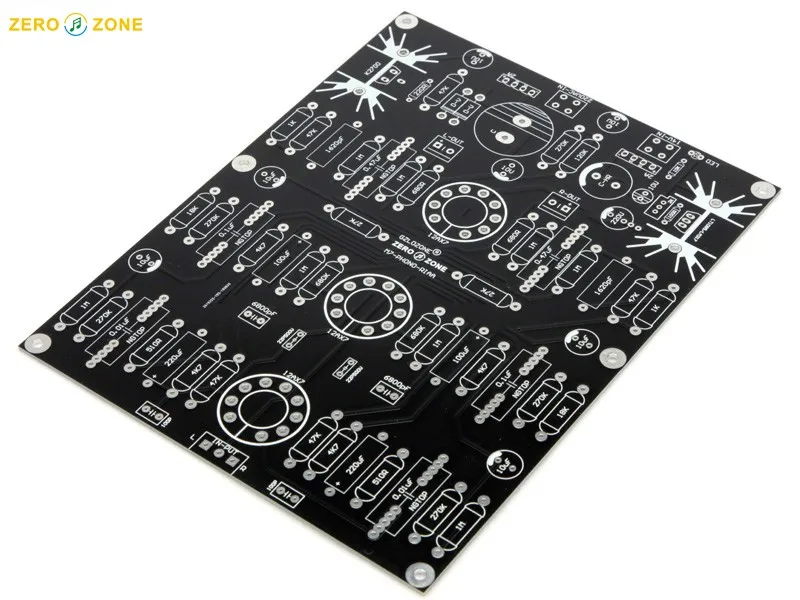

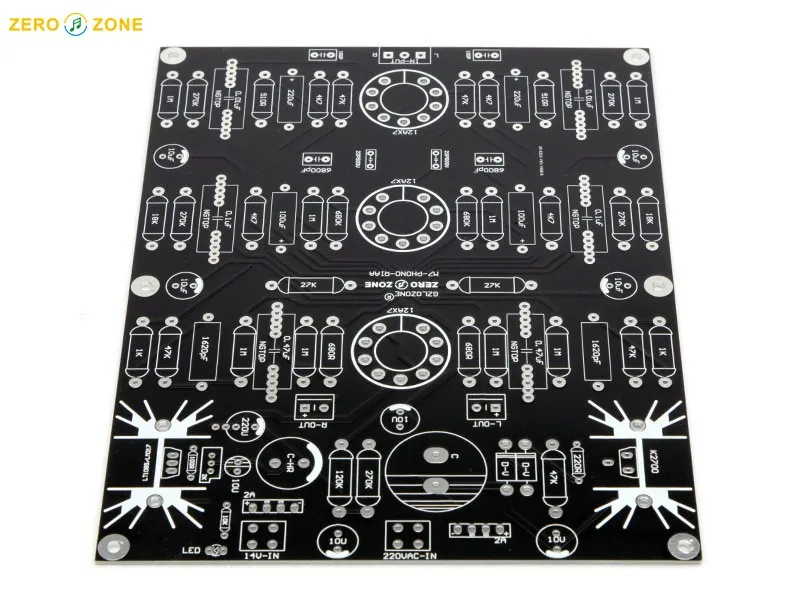

Классическая схема-Marantz 7 (M7) трубчатый фоноусилитель PCB (мм фоноусилитель)

Marantz 7 (M7) трубный Phono усилитель PCB (мм Phono усилитель)

Эта цена указана за одну печатную плату, без каких-либо компонентов

Размер печатной платы: 200*150*1,6 мм FR4 класс А лист

Требования к питанию:

Высокое напряжение: 220 В переменного тока, не менее 20 мА

Низкое напряжение: 12-15 В переменного тока, не менее 0,8а (в зависимости от различных моделей труб)

Наш магазин имеет соответствующие трансформаторы

Эта версия высоковольтного источника питания включает в себя стабилизирующую цепь напряжения, напряжение после стабилизации составляет 280 в, а в Конструкции PCB используются две ON-5W-140V стабилизирующие трубки напряжения в серии (доступны в нашем магазине)

Высоковольтная трубка регулировки мощности-это трубка MOS, по умолчанию-K2700 (доступна в нашем магазине), и IRF840 может использоваться

Нить постоянного тока регулируется источником питания, совместима с LT1085-LM317

Трубка спроектирована и упакована как 12AX7
