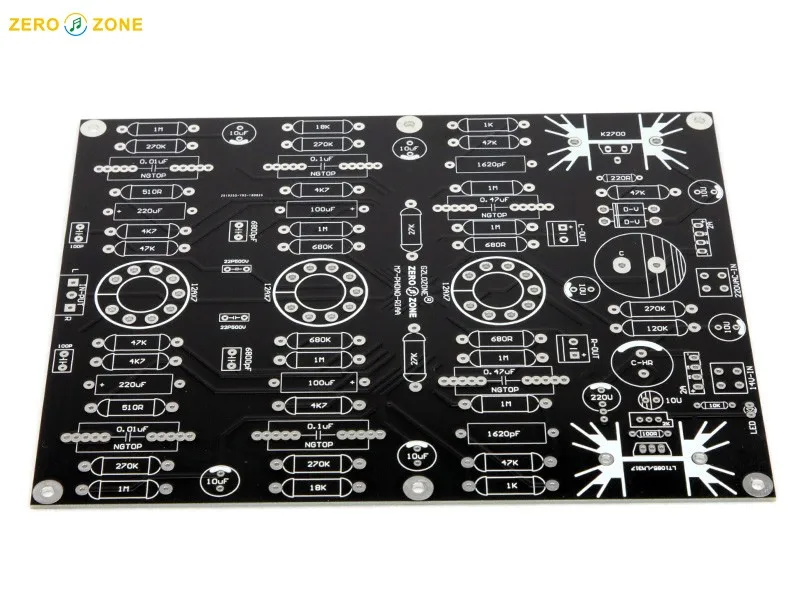

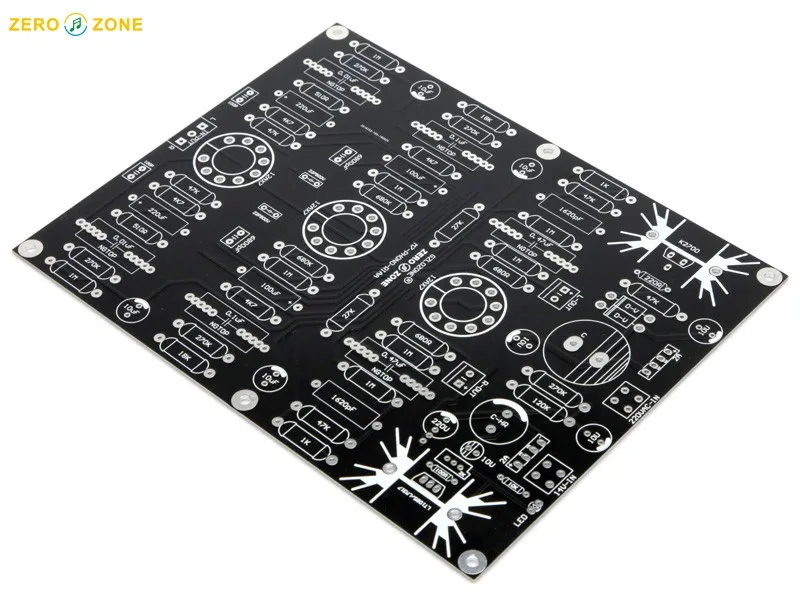

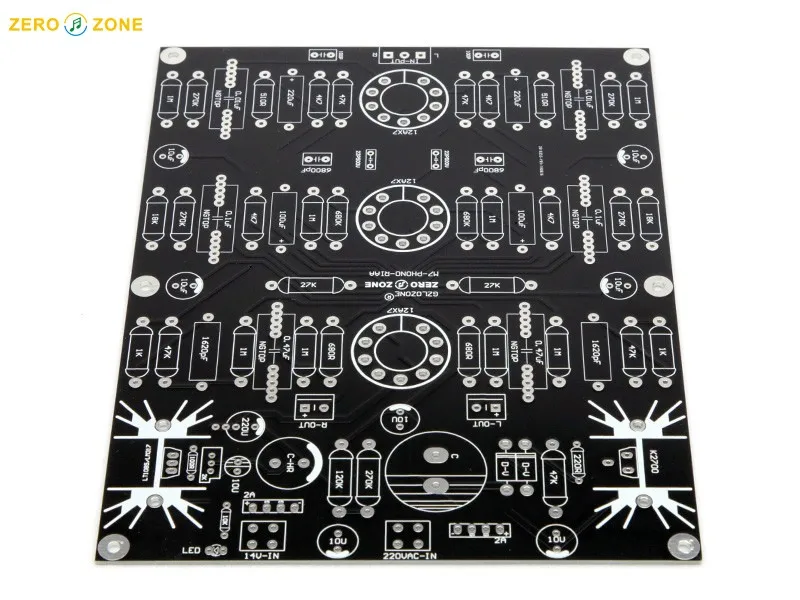

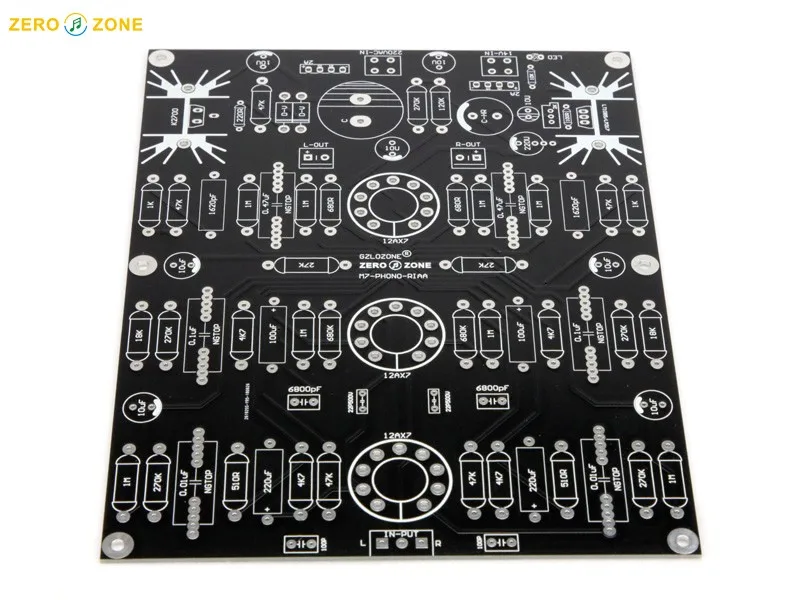

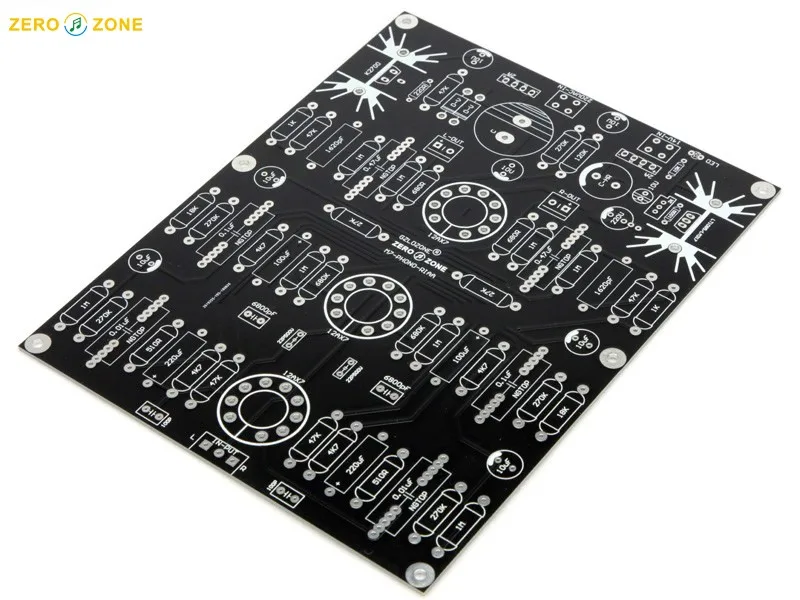

ZEROZONE Classic Circuit - Clone Marantz 7 (M7) Hifi MM трубчатый фоноусилитель-усилитель PCB

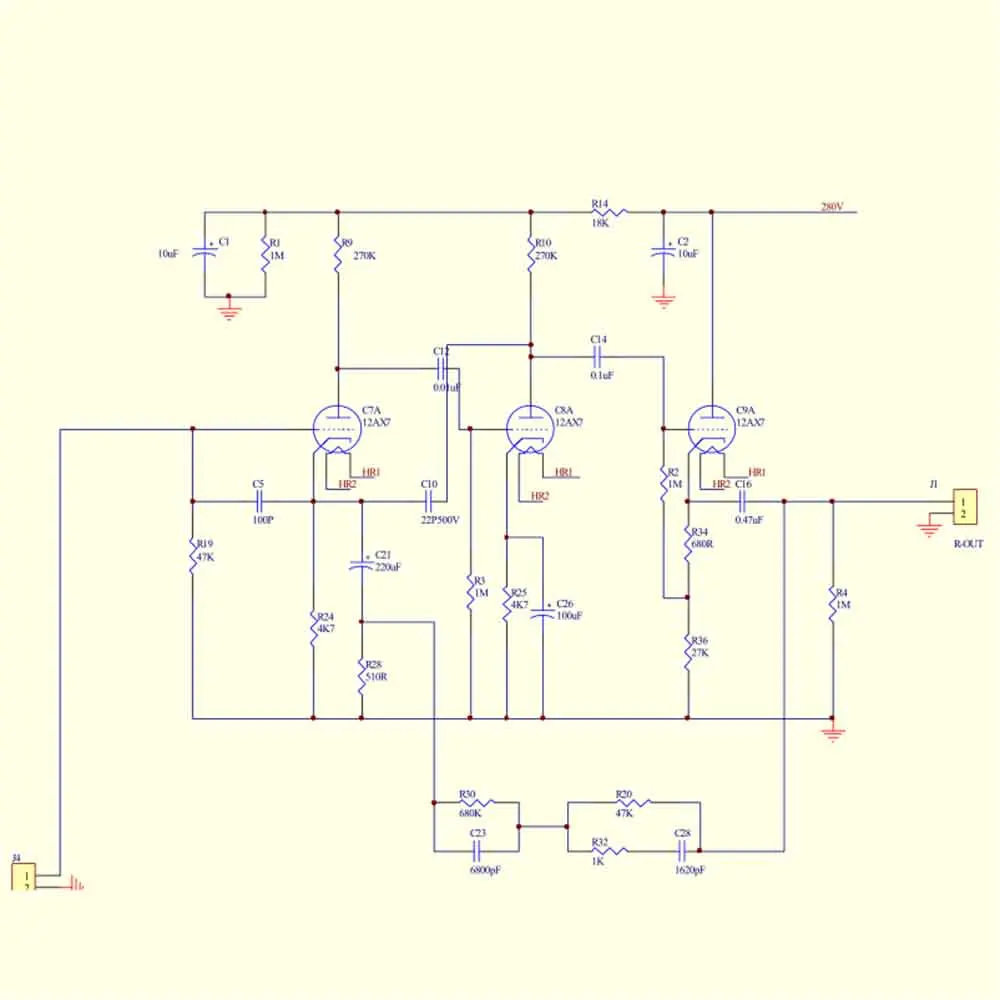

Эта версия относится к известному дизайну схемы усилителя 7 Phono Marantz, интегрированному высокому и низкому напряжению питания, одноточечному заземлению, без шума.

Эта версия высоковольтного источника питания содержит схему регулятора напряжения, напряжение после регулирования напряжения составляет 280 В, конструкция PCB использует две ON-5W-140V трубки регулятора напряжения в серии.

Высоковольтная трубка регулировки источника питания представляет собой трубку MOS. По умолчанию является K2700. Вы также можете использовать IRF840.

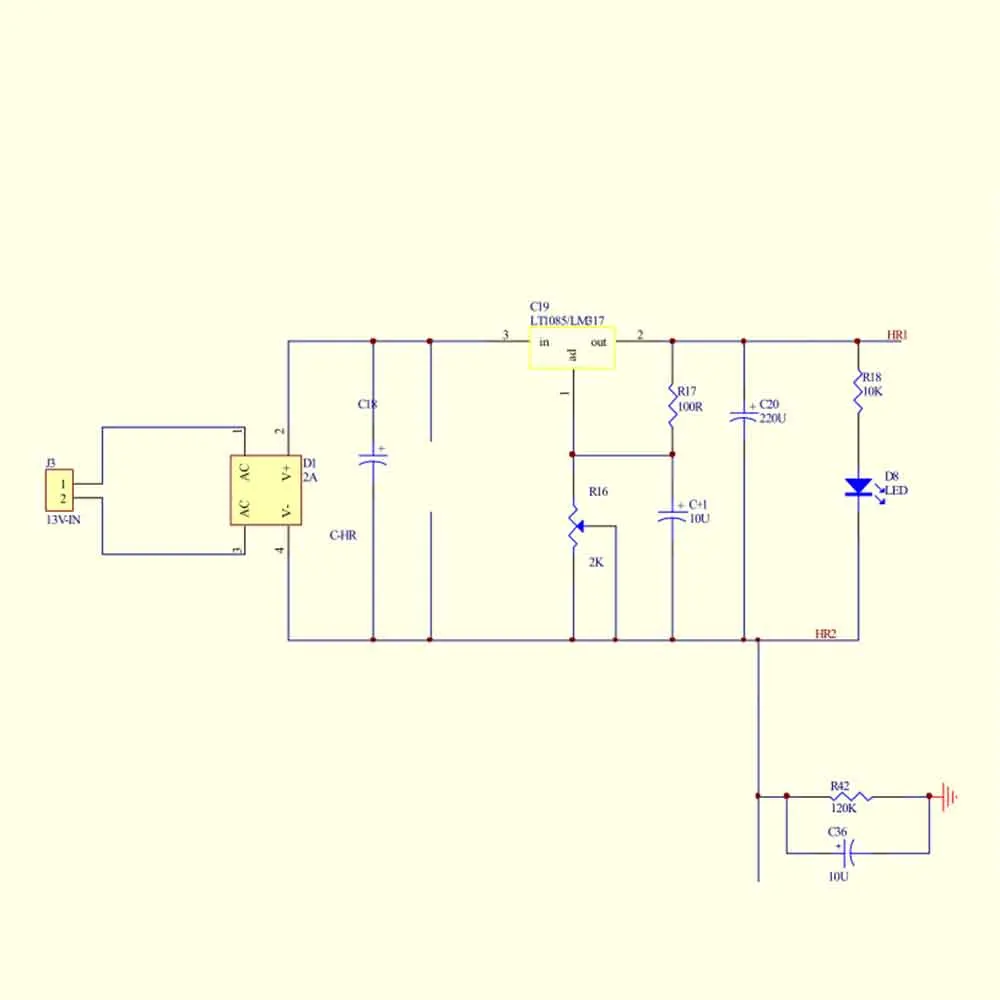

Нить питается от регулирования постоянного тока и совместима с LT1085-LM317.

Мощность требования к блоку:

● Высокое напряжение: 220 В переменного тока, не менее 20 мА

● Низкое напряжение: 12-15 В переменного тока, не менее 0,8а

Размер печатной платы: 200 мм * 150 мм

Частотная характеристика: 30-40 кГц (+/-1 дБ)

Входное сопротивление: 47K Ом

Сопротивление передачи: 22K Ом

Усиление: 1 кГц/48 дБ

Рекомендуется трубки: 12AX7

Примечание: Эта версия является MM-RIAA усилителем. Не подходит для поворотных столов MC.

Посылка включает в себя:

HIFI M7 12AX7 RIAA мм трубные вертушки Phono усилитель PCBX1
