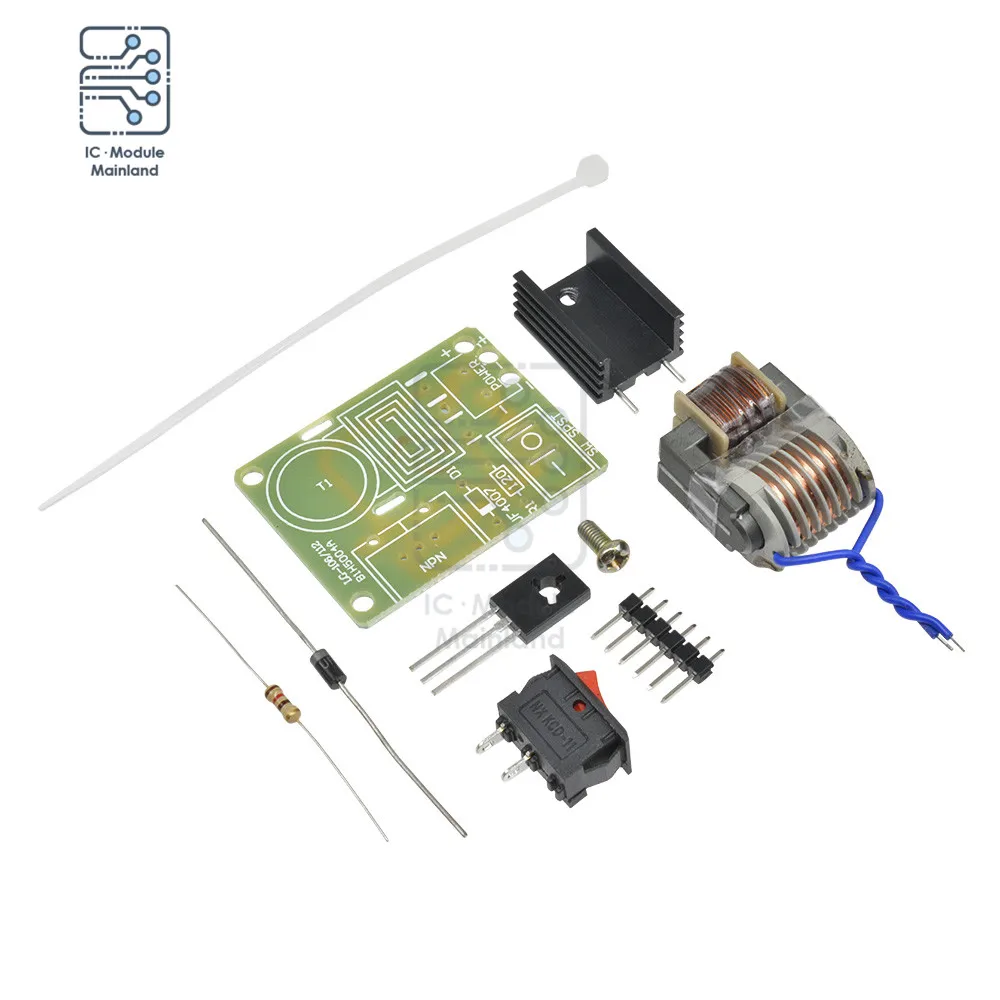

Высокочастотный инвертор постоянного тока высокого напряжения 15 кВ 15000 в дуговой инвертор генератор катушка зажигания модуль комплект для самостоятельной сборки

Высокочастотный DC высоковольтный 15KV 15000V дуговой инвертор генератор катушка зажигания Модуль DIY Kit

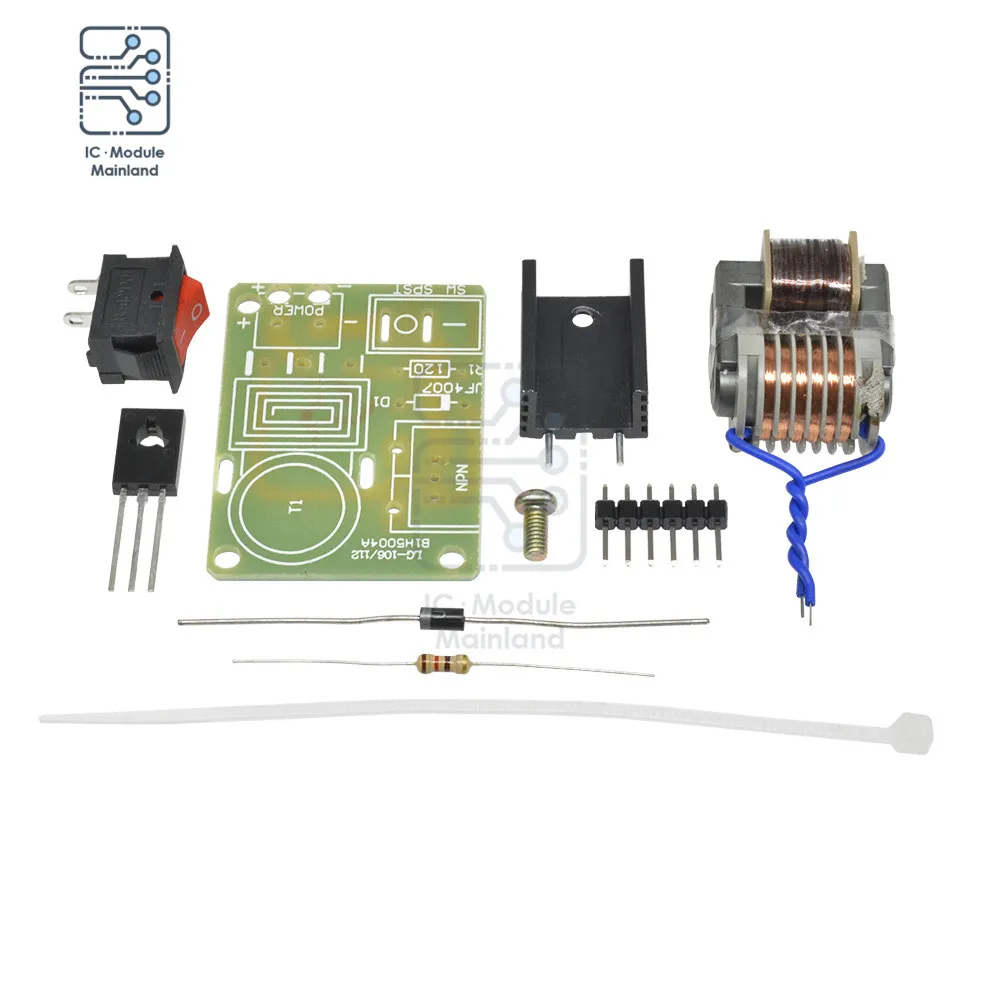

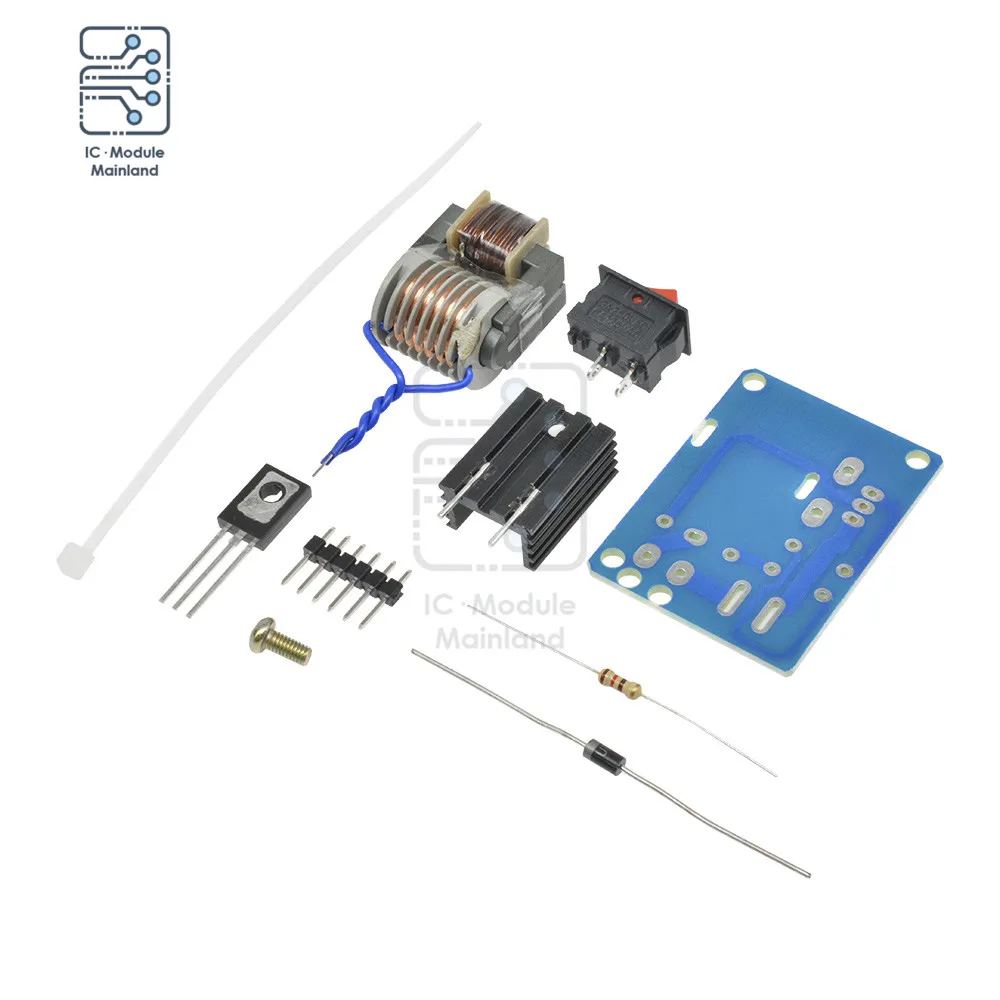

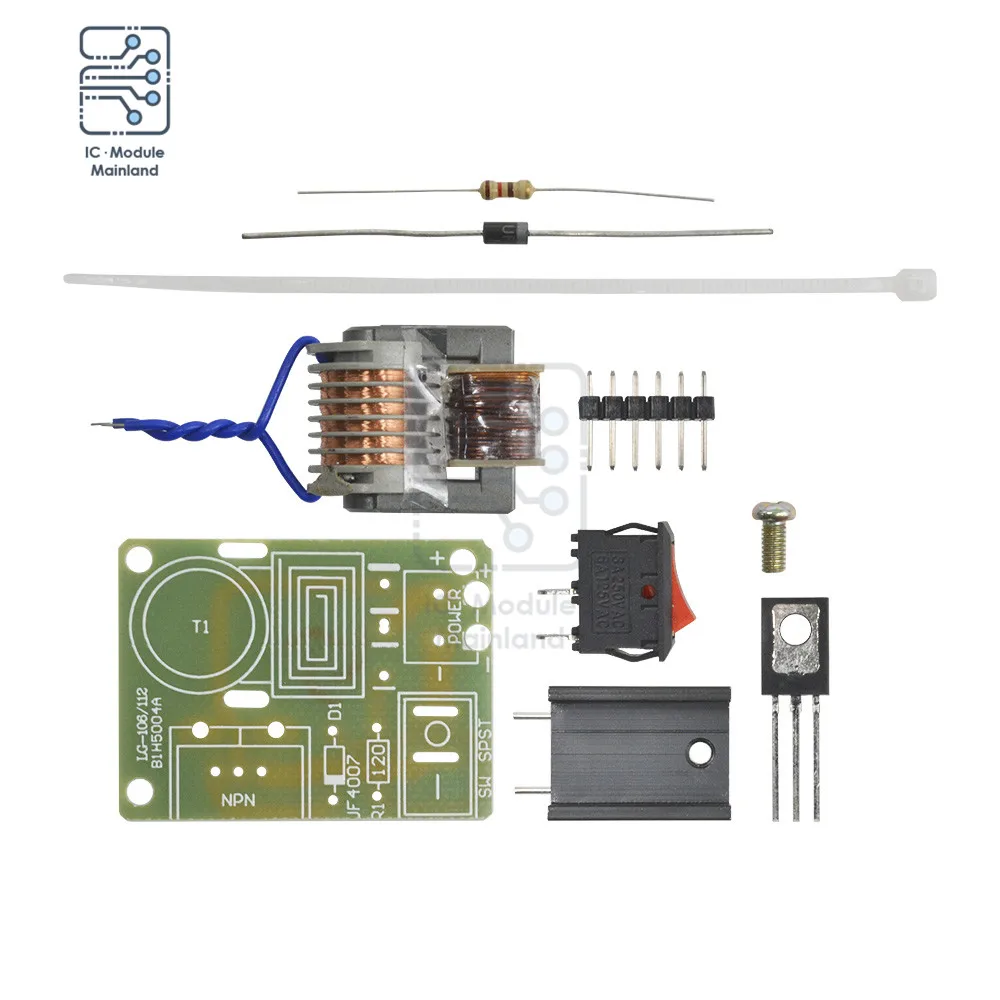

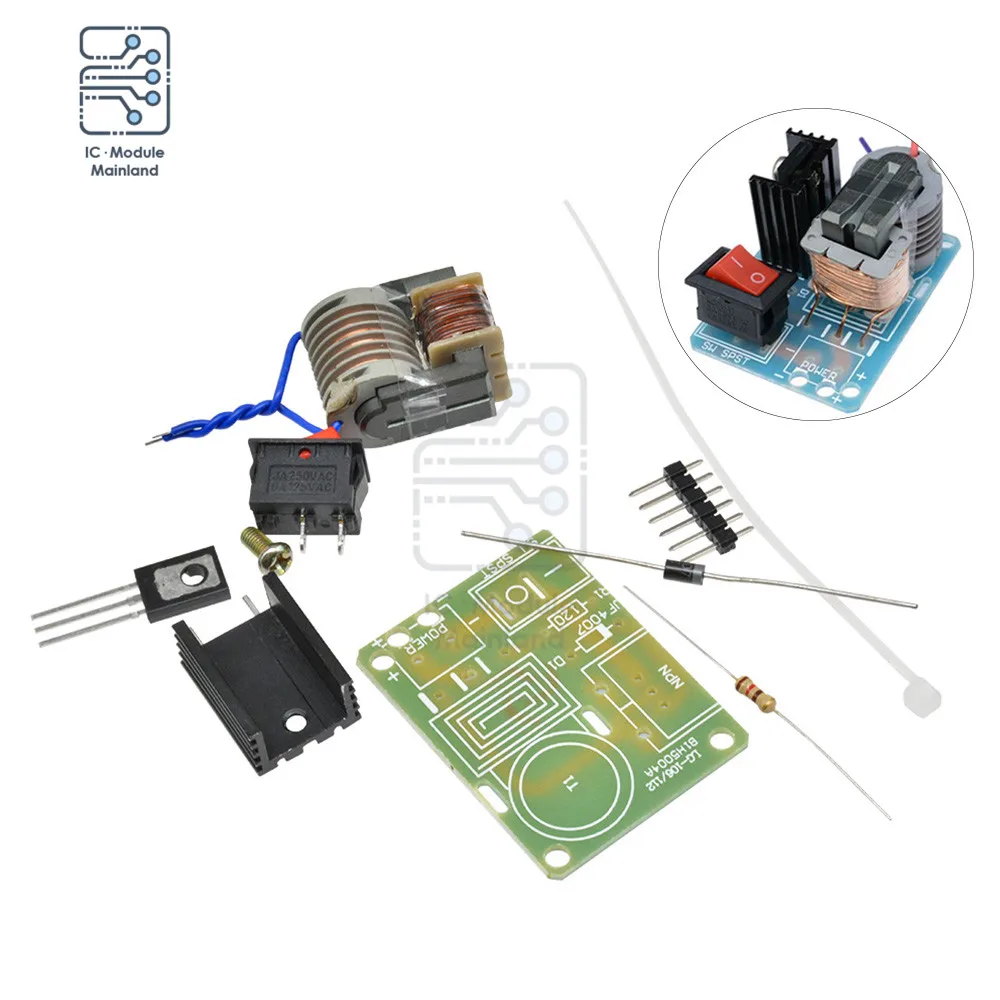

Примечание: Это 15кВ высокочастотный модуль инвертора напряжения Diy Kit, спасибо!

Особенности:

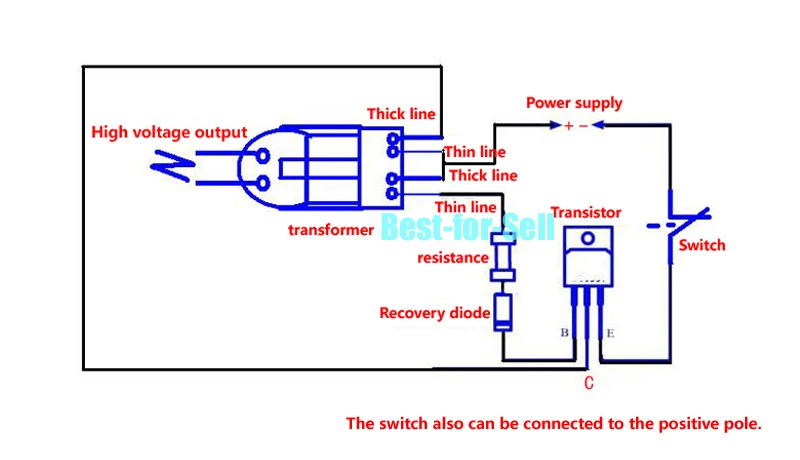

Этот продукт представляет собой Катушка-усилитель, схема проста и надежна, с профессиональными линейными чертежами, энтузиастами электронных исследований

Использование: школьный научный эксперимент, электронное оборудование, генератор отрицательных ионов, научное малое производство. Эта схема генерируется, когда стабильная высокочастотная дуга, высокая температура, может легко воспламеняться горючими материалами, поэтому она называлась плазменными зажигалками

Параметр:

15 кВ трансформатор Наружные размеры приблизительно: 27 × 16 × 21 мм

Вход напряжение: DC 3,7 V-4,2 V для автомобиля (ограничительная 12v, легко повредить не рекомендуется использовать этот трансформатор в равной степени применима к 12V Вход напряжения, но требуется соответствующее увеличение основания резистора на отзывы примерно до 150 Ом ~ 1,5 кОм, его сопротивление должно быть большим, чтобы заменить небольшую регулировку, или Сожженный транзистор или трансформатор)

Входной ток: <2A

Выходное напряжение: около 15 кВ (Пожалуйста, обратите внимание на безопасность при использовании)

Выходной ток: ≤ 0,4a

Высокое напряжение биполярный зажигания расстояние: ≤ 0,5 см

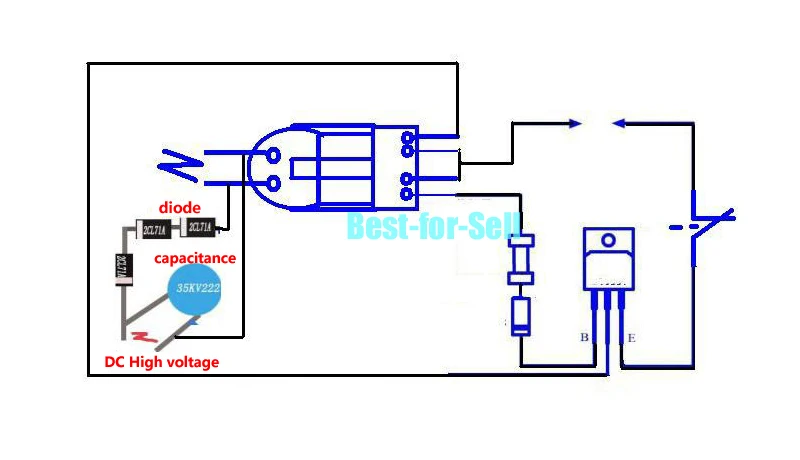

В том случае, если продукт входного и 3,7 V-4,2 V источника питания, вторичной Высокое напряжение на выходе не подключен к высоковольтный выпрямительных диодов и конденсаторов, выходные клеммы уровней ≤ 1,5 см в длину может производить Фиолетовый Высокая температура дуги, не трещит, но очень высокая температура, вы можете с легкостью и мгновенно точка сигаретной бумаги, Или даже очень тонкие сгоревшие искры (например, тонкая проволока для эксперимента по химии в средней школе в условиях сгорания кислорода, но не такая хорошая, как кислород, настолько интенсивный)

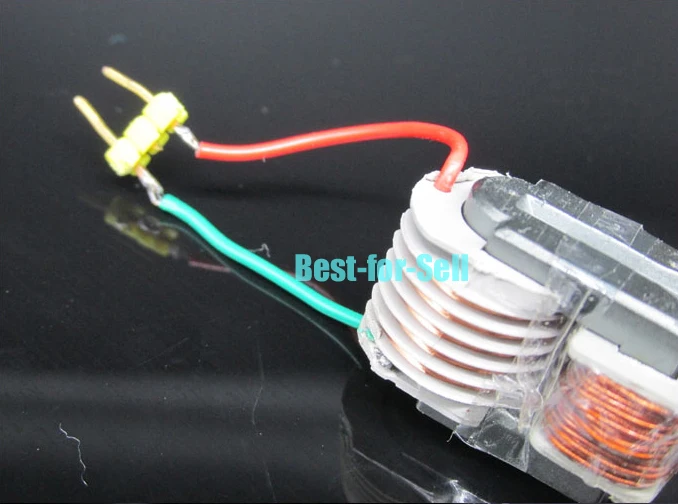

Структура трансформатора:

Есть две основные обмотки, первичная обмотка, Отзывы обмотки, вторичный выход высокого давления. Другое: трансформатор 15 кВ предназначен для максимальной выходной мощности, лимит выходной мощности не может превышать 15 кВ, это одна сантиметровая дуга, более высокое выходное напряжение, вероятно, повредит трансформатор.

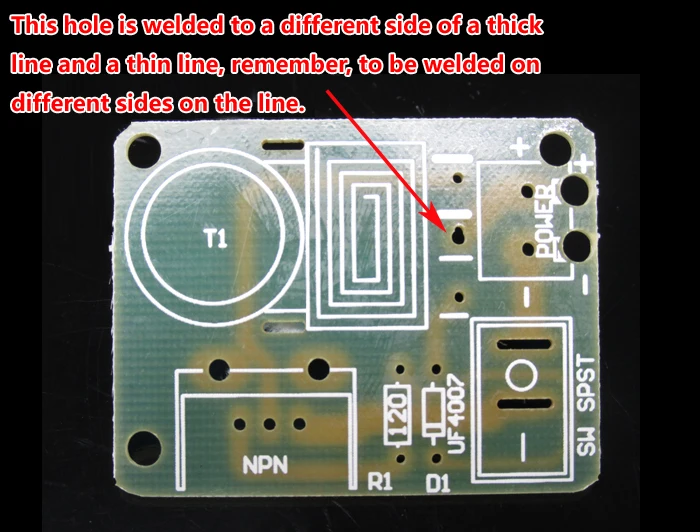

Размер печатной платы: 4,2 см * 3,2 см * 0,16 см;
