15кВ инверторный генератор катушка зажигания Модуль DIY Kit высокочастотный DC высоковольтный инверторный модульПримечание: Это 15кВ высокочастотный модуль инвертора напряжения Diy Kit, спасибо!
Особенности:
Этот продукт представляет собой Катушка-усилитель, схема проста и надежна, с профессиональными линейными чертежами, энтузиастами электронных исследований
Использование: школьный научный эксперимент, электронное оборудование, генератор отрицательных ионов, научное малое производство. Эта схема генерируется, когда стабильная высокочастотная дуга, высокая температура, может легко воспламеняться горючими материалами, поэтому она называлась плазменными зажигалками
Параметр:
15 кВ трансформатор Наружные размеры приблизительно: 27 × 16 × 21 мм
Вход напряжение: DC 3,7 V-4,2 V для автомобиля (ограничительная 12v, легко повредить не рекомендуется использовать этот трансформатор в равной степени применима к 12V Вход напряжения, но требуется соответствующее увеличение основания резистора на отзывы примерно до 150 Ом ~ 1,5 кОм, его сопротивление должно быть большим, чтобы заменить небольшую регулировку, или Сожженный транзистор или трансформатор)
Входной ток: <2A
Выходное напряжение: около 15 кВ (Пожалуйста, обратите внимание на безопасность при использовании)
Выходной ток: ≤ 0,4a
Высокое напряжение биполярный зажигания расстояние: ≤ 0,5 см
В том случае, если продукт входного и 3,7 V-4,2 V источника питания, вторичной Высокое напряжение на выходе не подключен к высоковольтный выпрямительных диодов и конденсаторов, выходные клеммы уровней ≤ 1,5 см в длину может производить Фиолетовый Высокая температура дуги, не трещит, но очень высокая температура, вы можете с легкостью и мгновенно точка сигаретной бумаги, Или даже очень тонкие сгоревшие искры (например, тонкая проволока для эксперимента по химии в средней школе в условиях сгорания кислорода, но не такая хорошая, как кислород, настолько интенсивный)

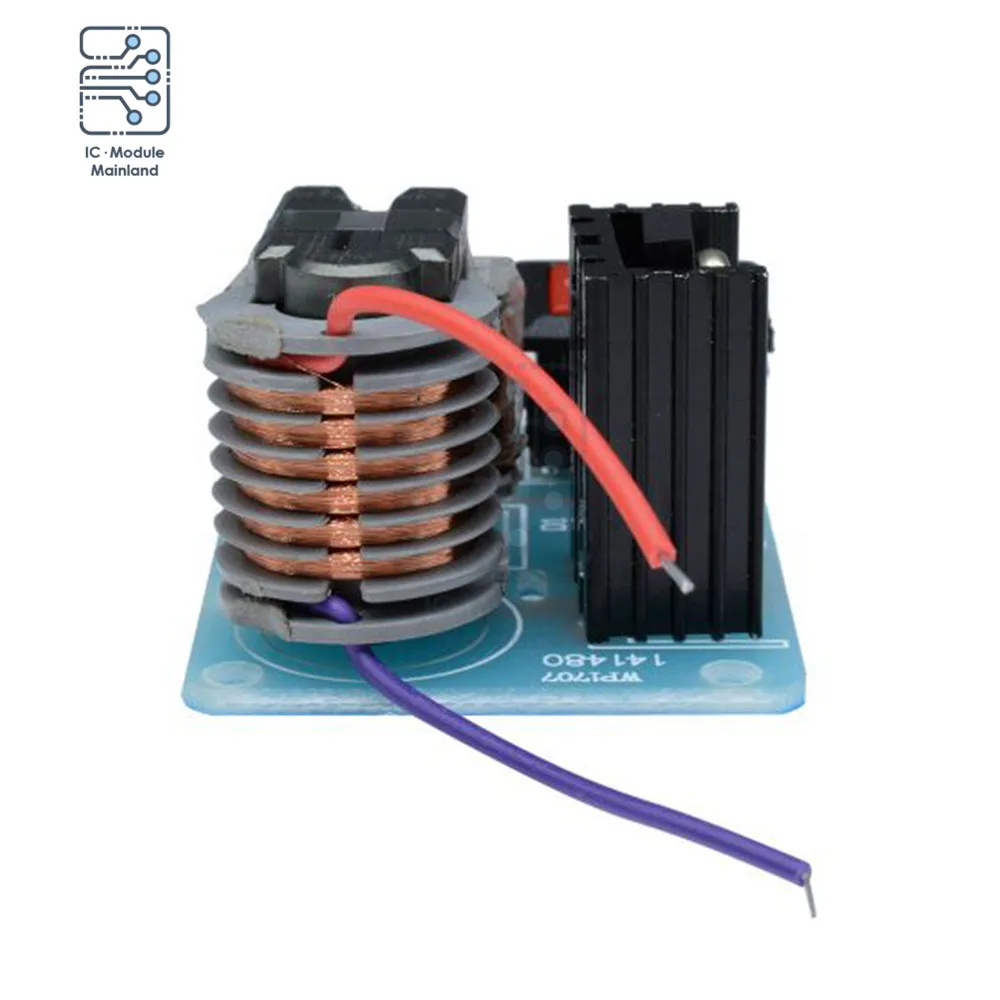

Структура трансформатора:
Есть две основные обмотки, первичная обмотка, Отзывы обмотки, вторичный выход высокого давления. Другое: трансформатор 15 кВ предназначен для максимальной выходной мощности, лимит выходной мощности не может превышать 15 кВ, это одна сантиметровая дуга, более высокое выходное напряжение, вероятно, повредит трансформатор.
Размер печатной платы: 4,2 см * 3,2 см * 0,16 см;
ПРИМЕЧАНИЯ по установке:
1). С частями платы PCB лучшее производство, в котором линия трансформатора толстой линии и тонкой линии, при этом следует обратить внимание на другие компоненты доски шелковых символов и параметры сварки на линии. Плата трансформатора сделала три прокладки, в которых Середина отверстия прокладки относительно большая, отверстие в то же время Сварка толстой эмалированной проволоки и тонкой Эмалированной проволоки, толстая эмалированная проволока и тонкая эмалированная проволока не используют одну и ту же сторону, Например, с левыми толстыми линиями и правой стороной тонкой проволоки в или с левой стороны тонкой линии и правой стороной толстой линии сварки, Короче говоря, не используйте одну и ту же сторону толстых линий и тонких линий.
2). Чтобы предотвратить слишком большое расстояние выхода 2 провода, в результате чего нет нагрузки, вы можете сварить 3P pin на выходе.
3). После успешного производства, если выходной доступ к высоковольтному конденсатору и трех высоковольтных выпрямителей состоит из цепи двойного напряжения, вы можете производить высокое напряжение постоянного тока, вы можете сделать Анионный генератор, схема проводки выглядит следующим образом:

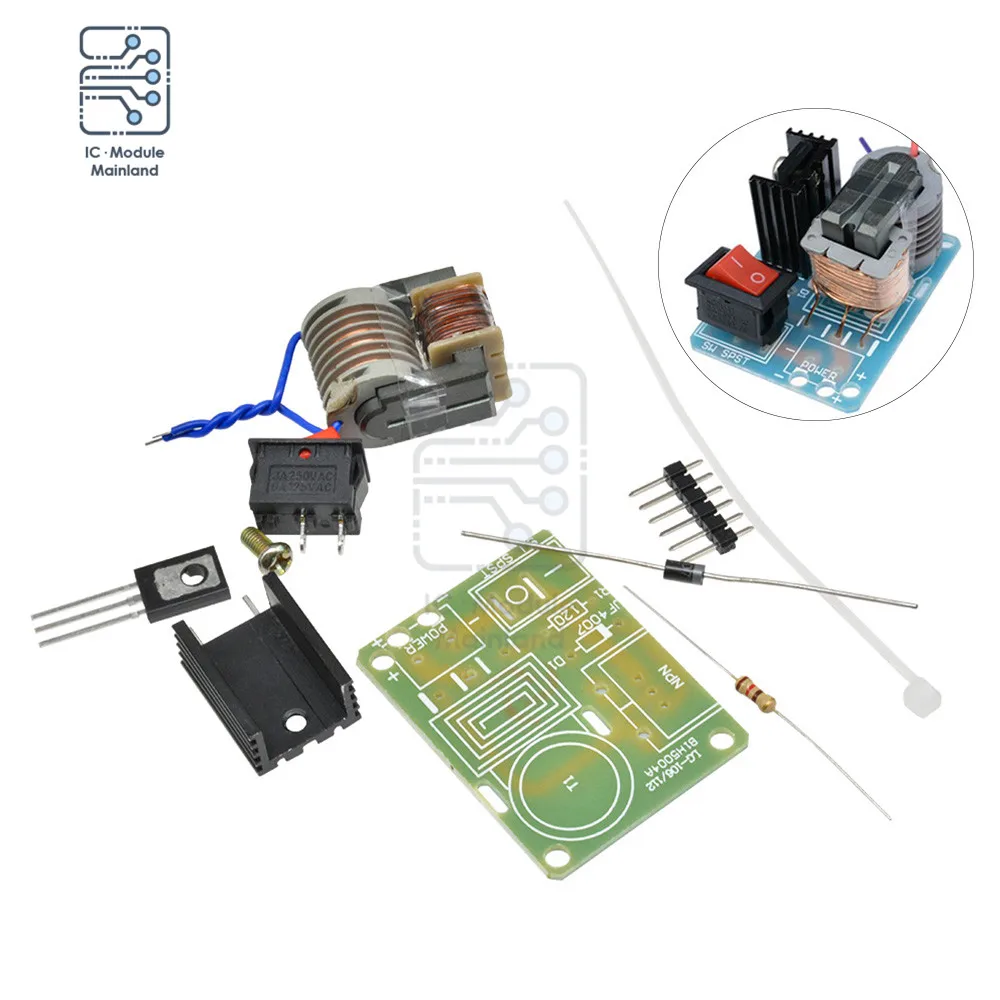

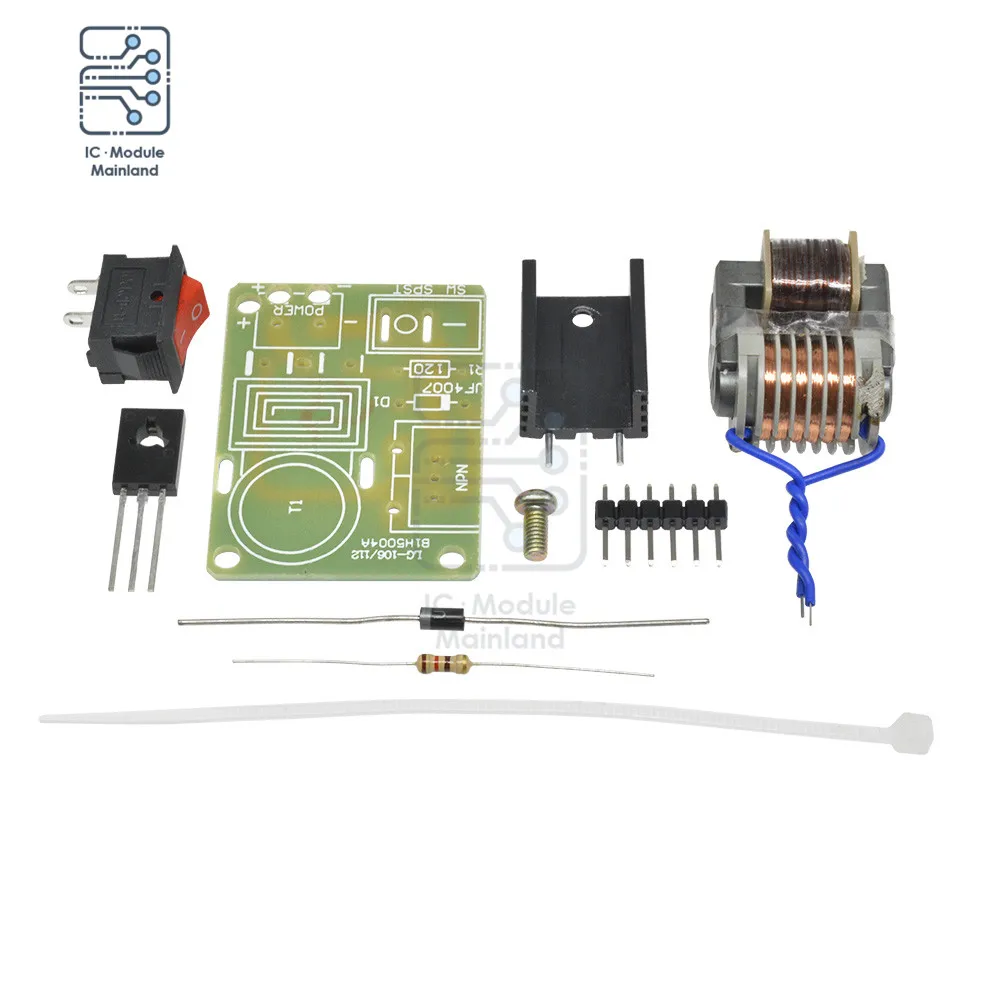

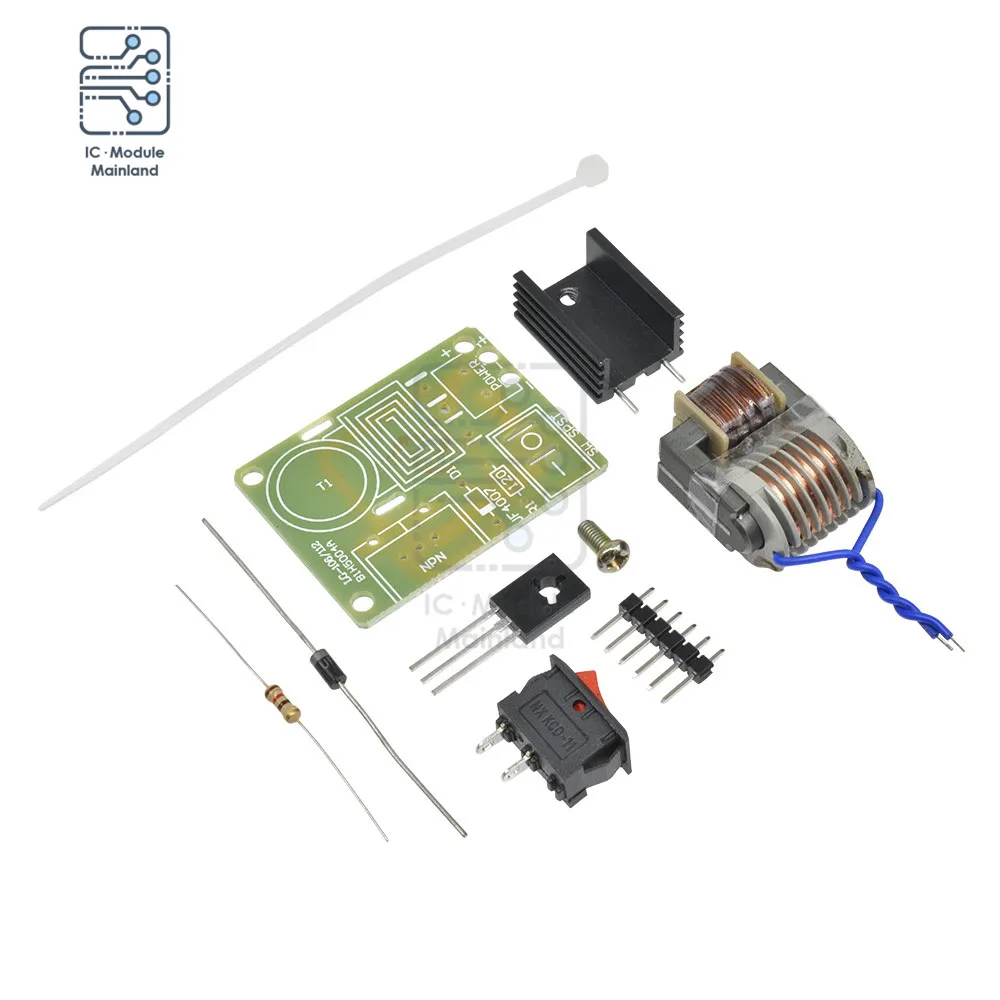

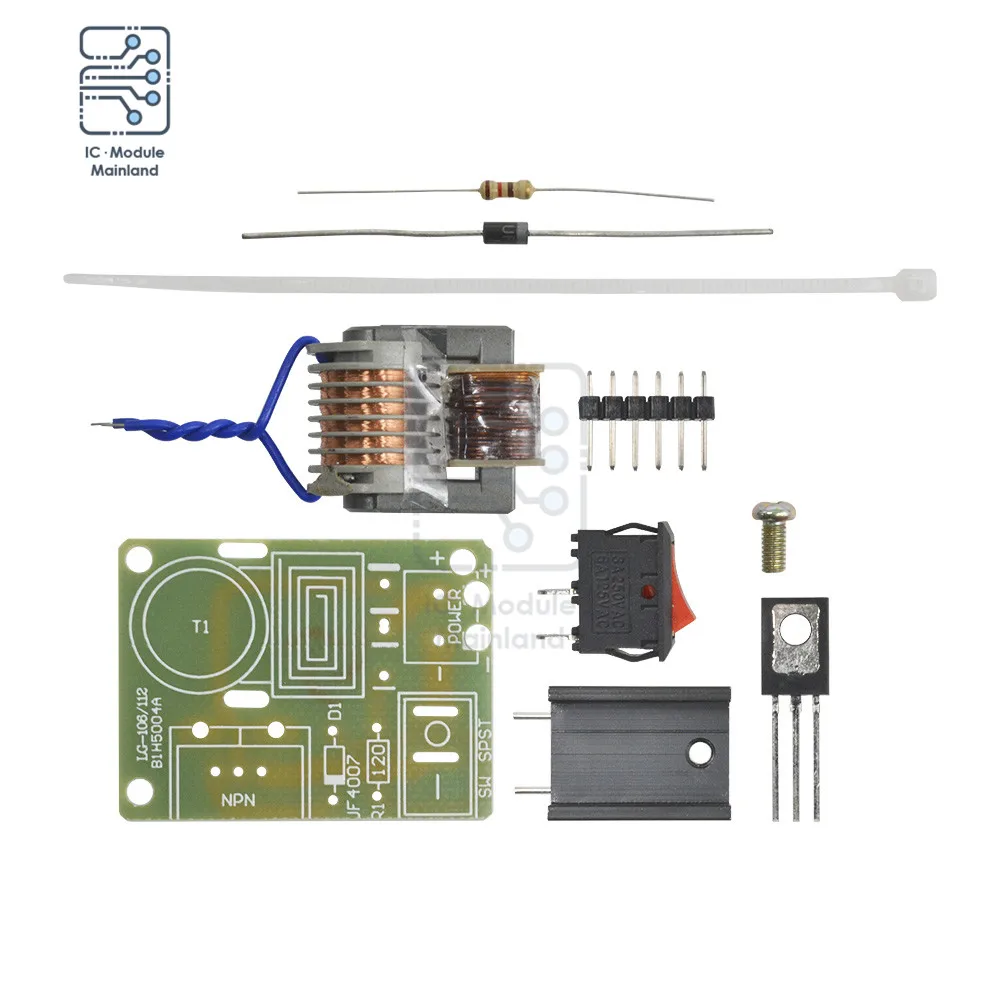

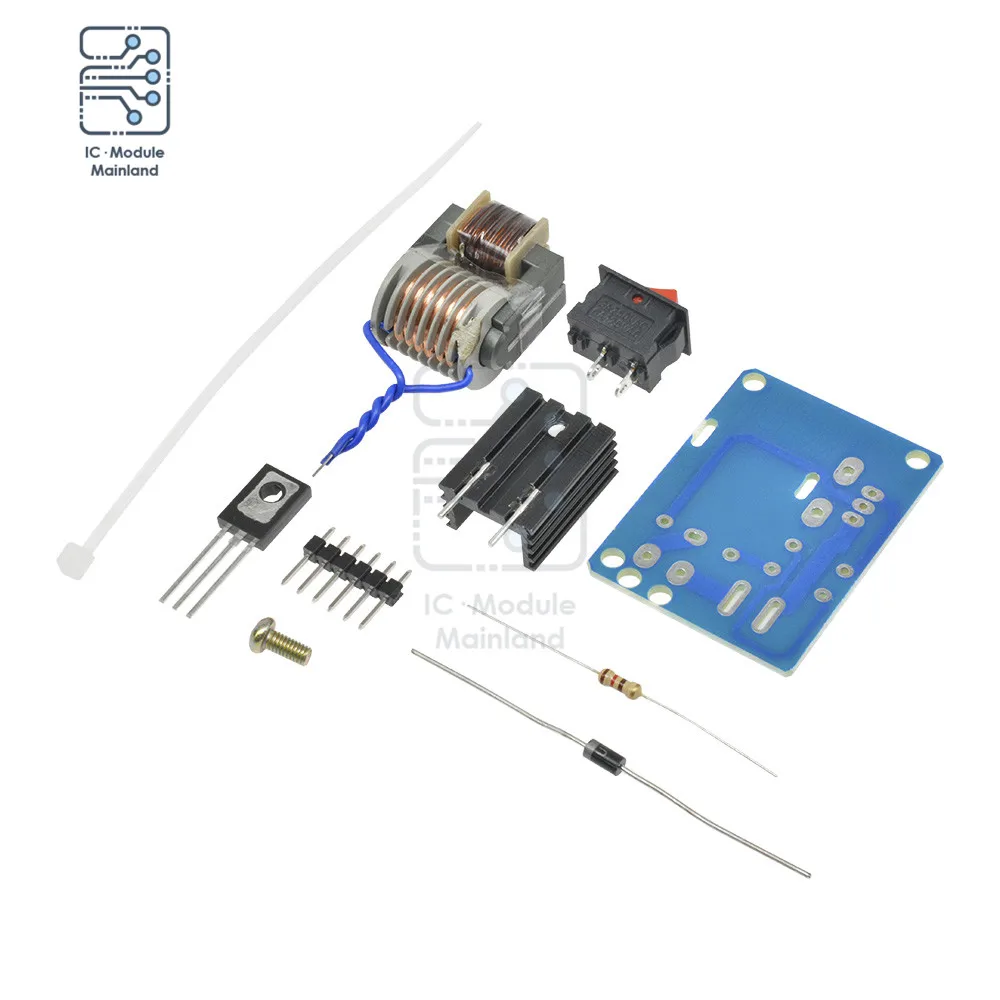

Посылка включает в себя:
15VKE = 1 Тип повышающего трансформатора x1
Печатная плата X 1
Сопротивление 120 Ом X 1
UF4007 ультрабыстрый Восстанавливающий диод X 1
ТРАНЗИСТОР N20 X 1
Радиатор X 1
M3 * 6 винтов X 1
Переключатель лодки X 1
3-контактный разъем X 1
