Коммутационная плата с 5-осевым двигателем Mach3, драйверы TB6560, 2 нм, 3 шт. Nema23, для станка с ЧПУ
Foinnc Industry Accessories Store - Надежность 90%
Более 153 подписчиков, дата открытия магазина 04.03.2021
- Положительные оценки: 90% (161)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 90%
Последнее обновление: 26.09.2024
0 Отзывов
0 Заказов

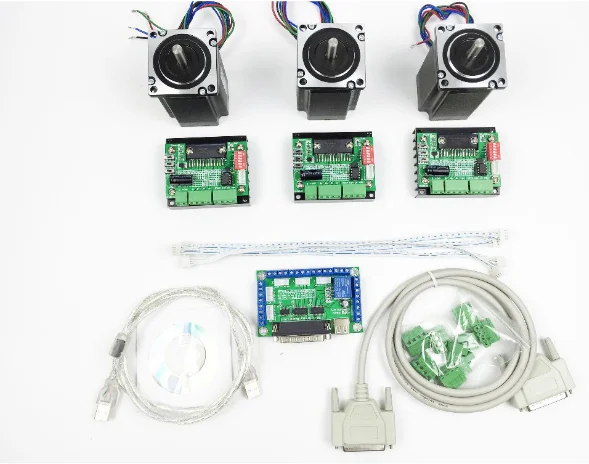

Упаковочный лист

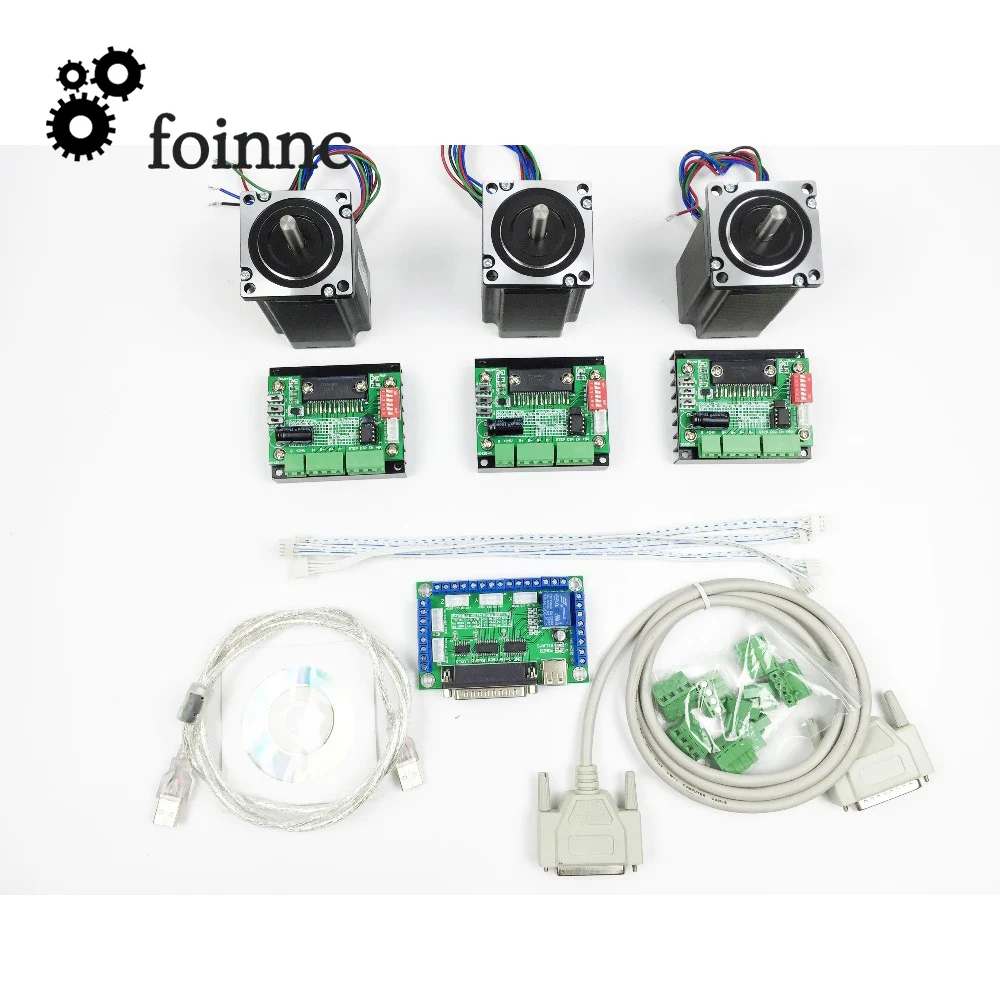

Зеленая плата с преобразованием частоты 5 aixs + 3 шт. TB6560 + 3 шт. Nema23 2,2 нм шаговый двигатель, включая некоторые аксессуары, 1 шт.

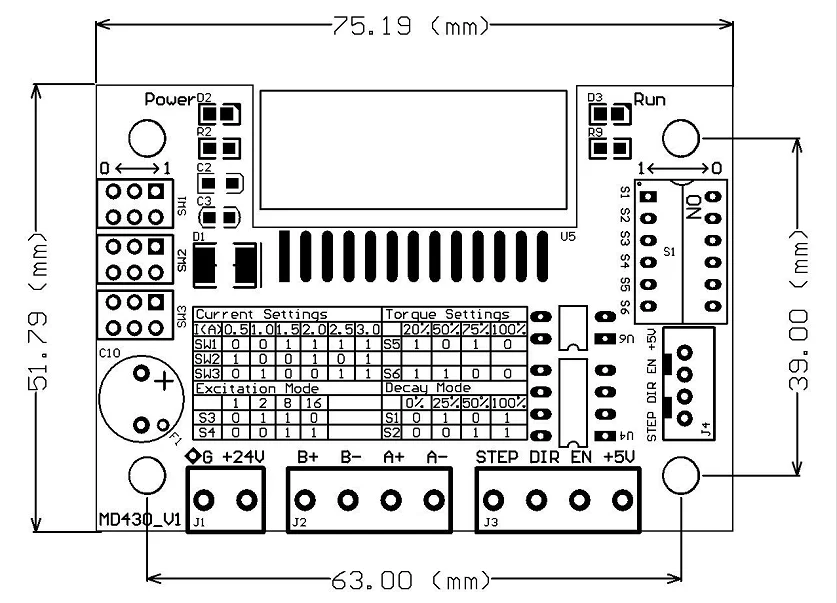

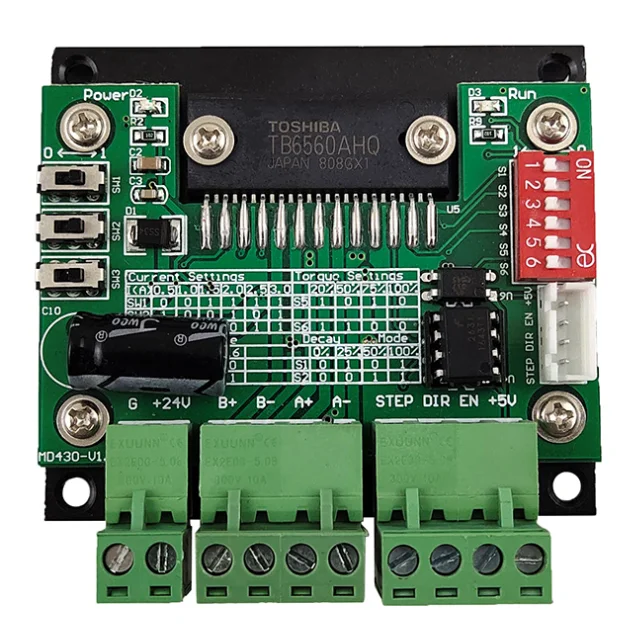

Соединительная плата MD430

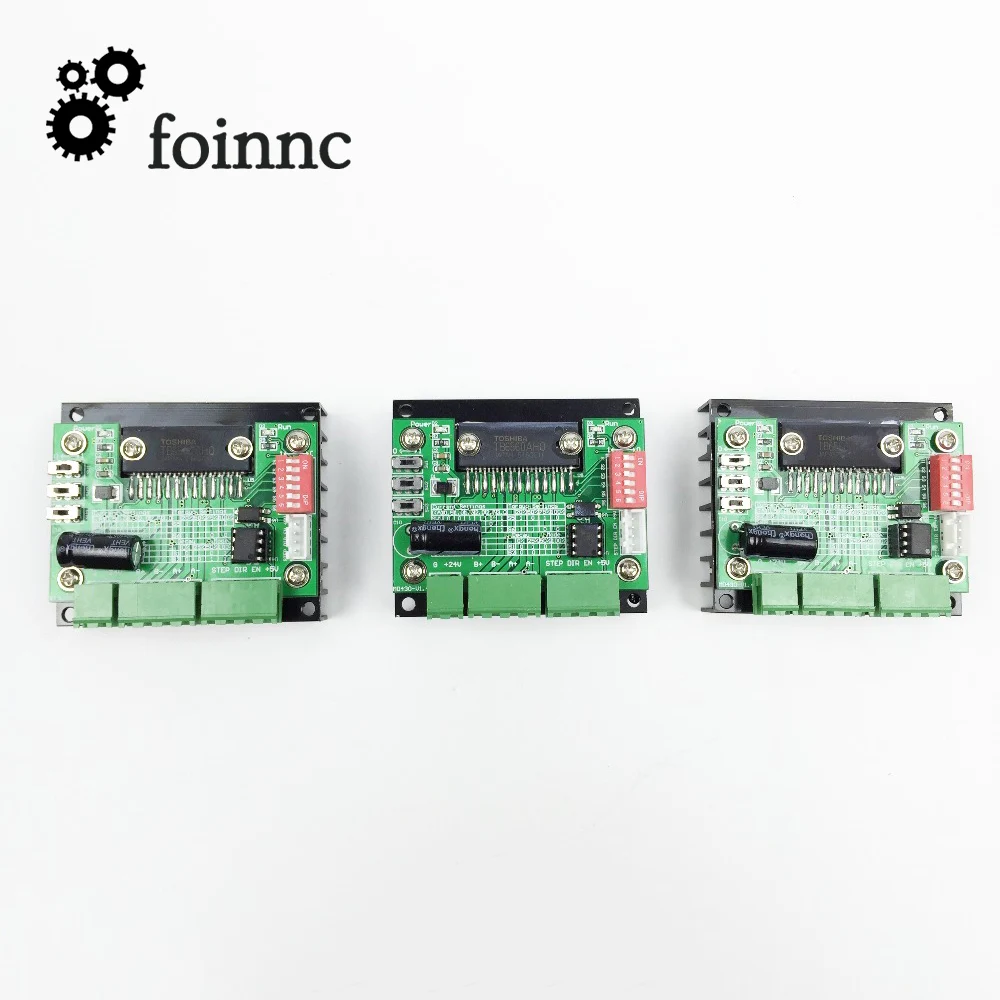

Техническая спецификация
● Однокристальный драйвер двигателя для синусоидального микрошагового управления шаговыми двигателями ● Светодиод индикации включения питания ● 3 ампер-34вольт (напряжение питания: 12-34DC) ●Полный шаг, половина шага, восемь шагов и шестнадцатый шаг (выбор с щупом) ●Torque (100%, 75%,50%, 20%) ●Рабочий ток (выбор 0-3 А с SW1/SW2/SW3) ● Можно использовать 4 проводных, 6 проводных, 8 проводных шаговых двигателей ● Двухфазный биполярный драйвер ● Простая проводка со стандартными винтовыми клеммами ● Ступенчатая частота до 100 кГц ● Защита предохранителя на рельсе источника питания (защищает плату, а также ваш блок питания и двигатель)

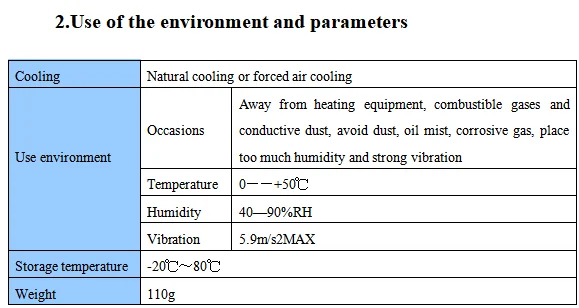

Электрические, механические и экологические характеристики

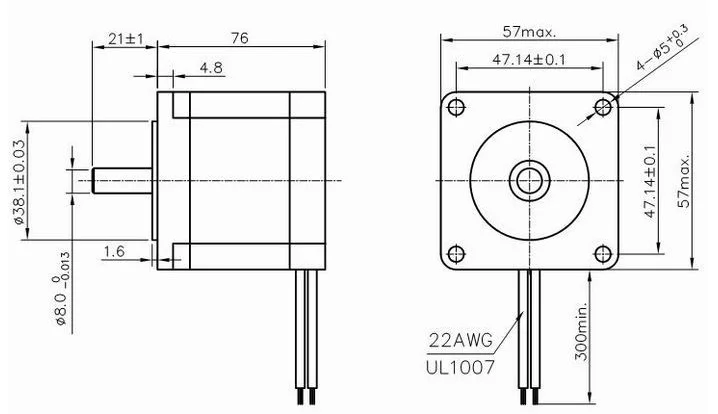

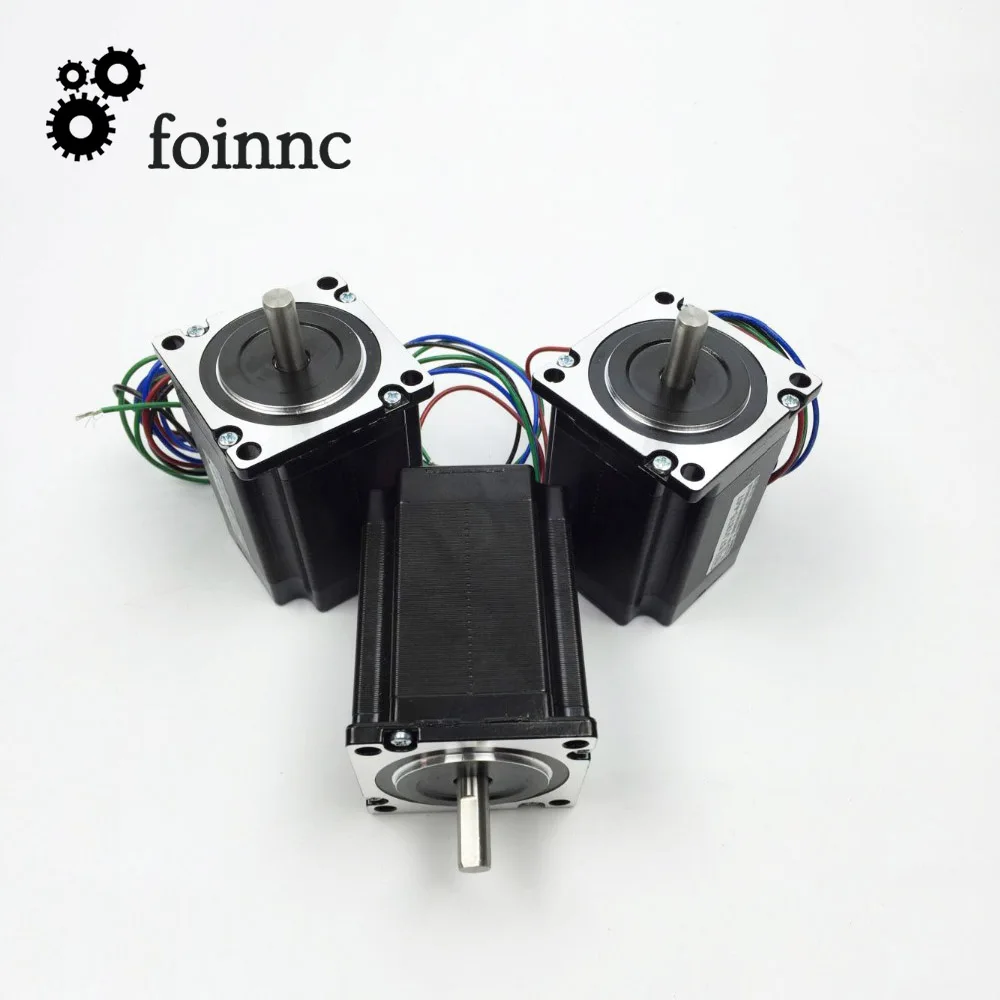

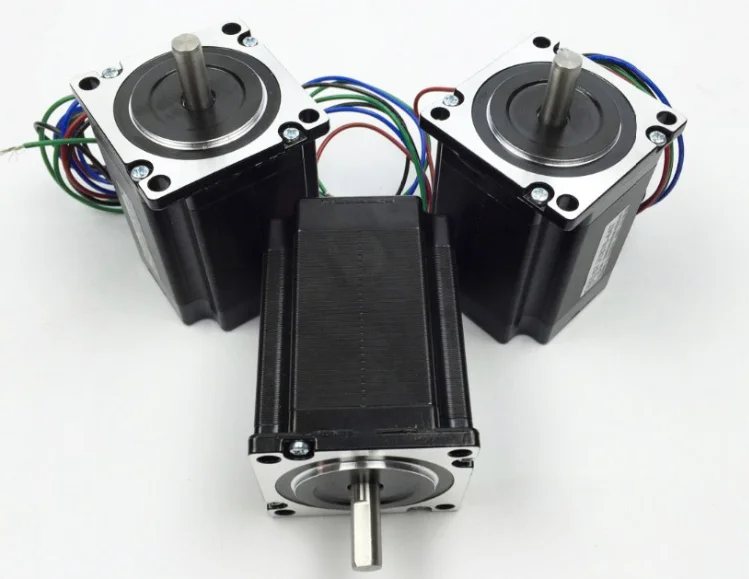

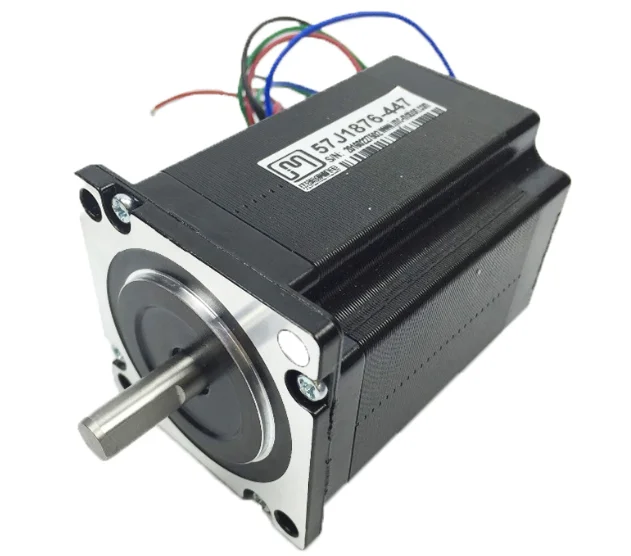

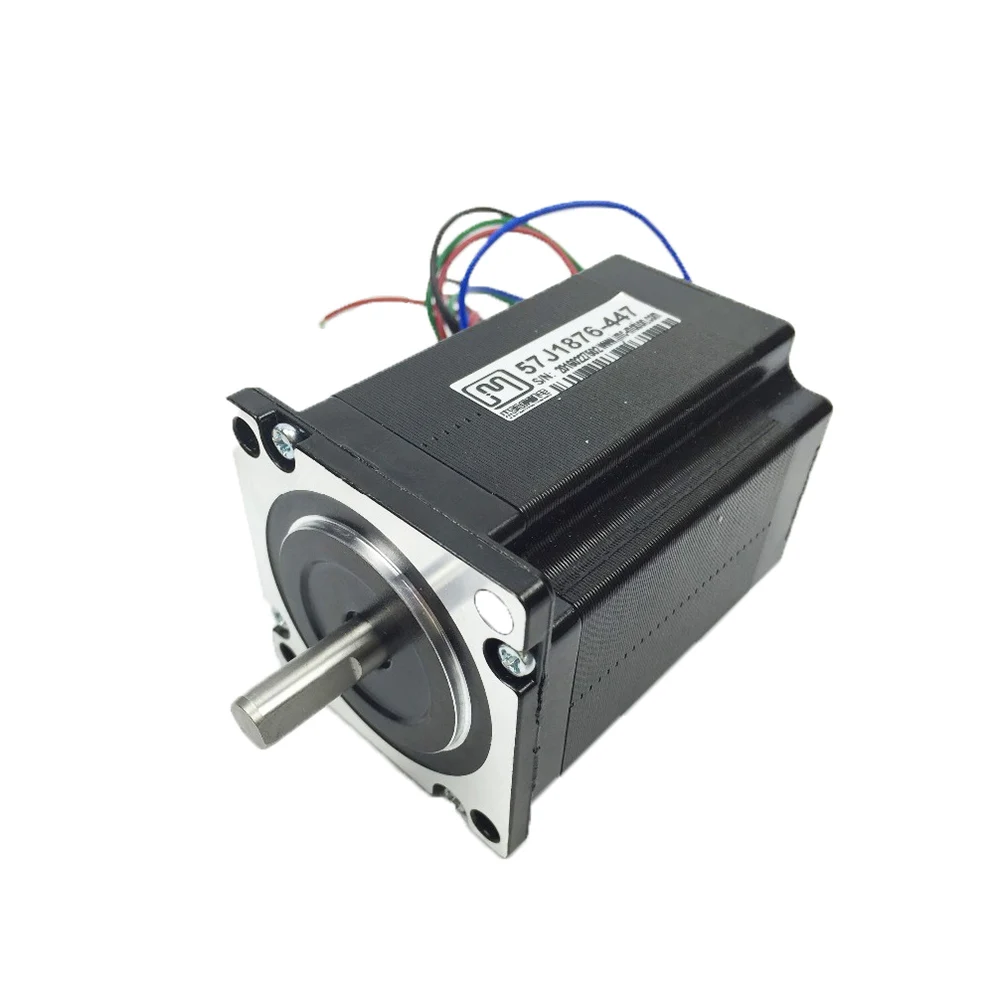

Nema23 2.2 нм шаговый двигатель

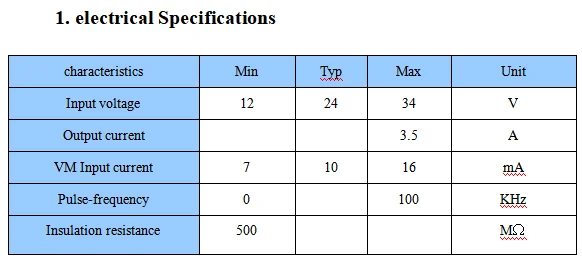

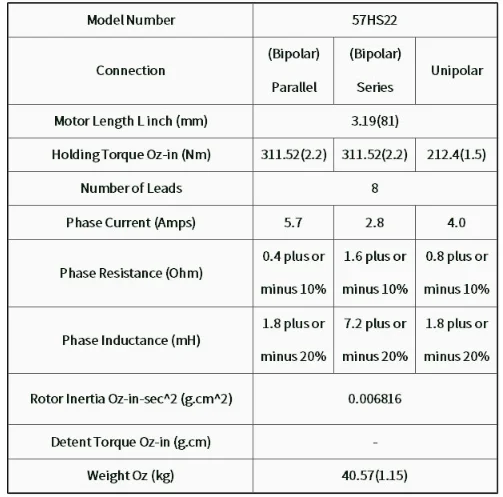

Электрические характеристики

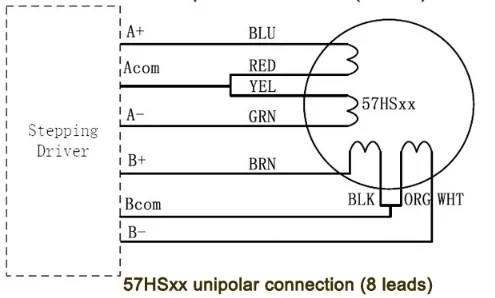

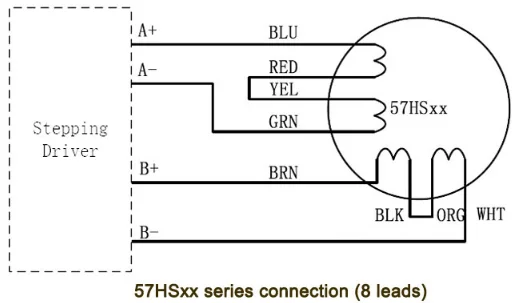

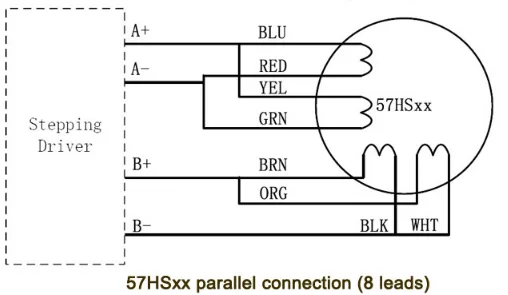

Монтажные схемы

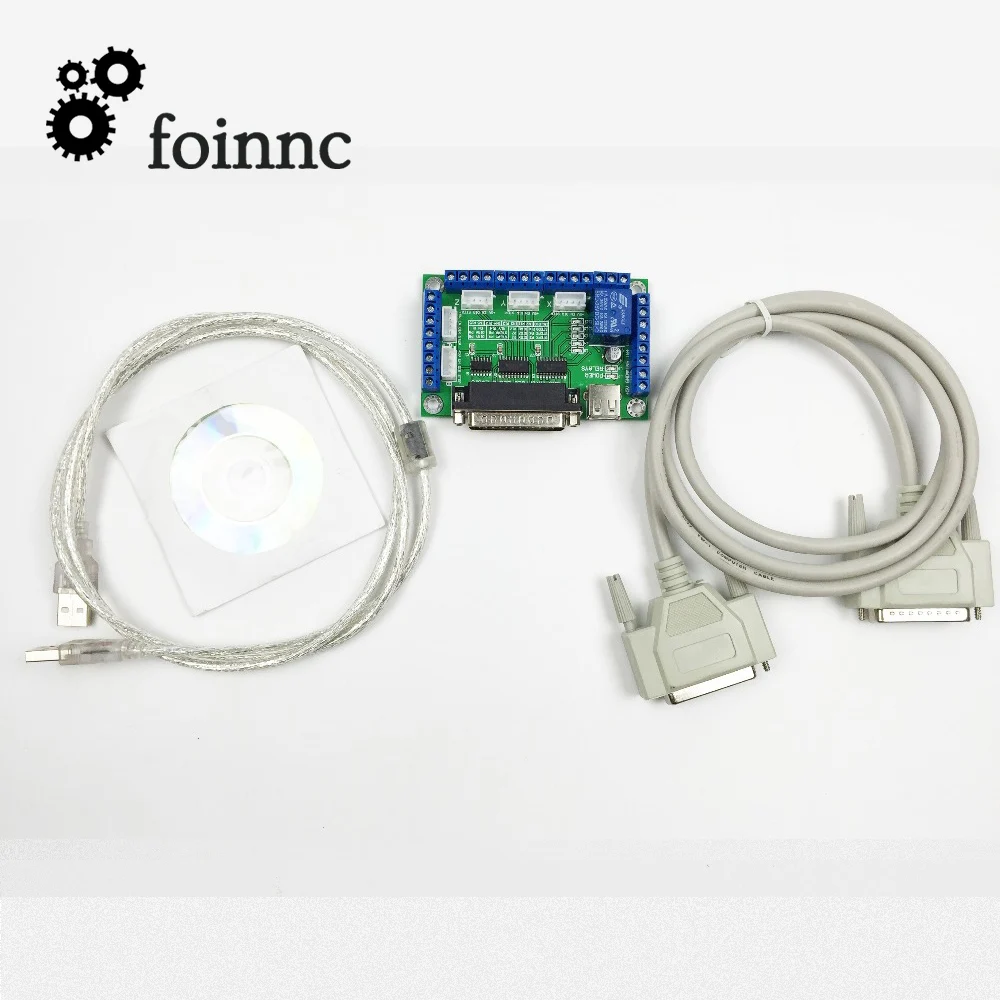

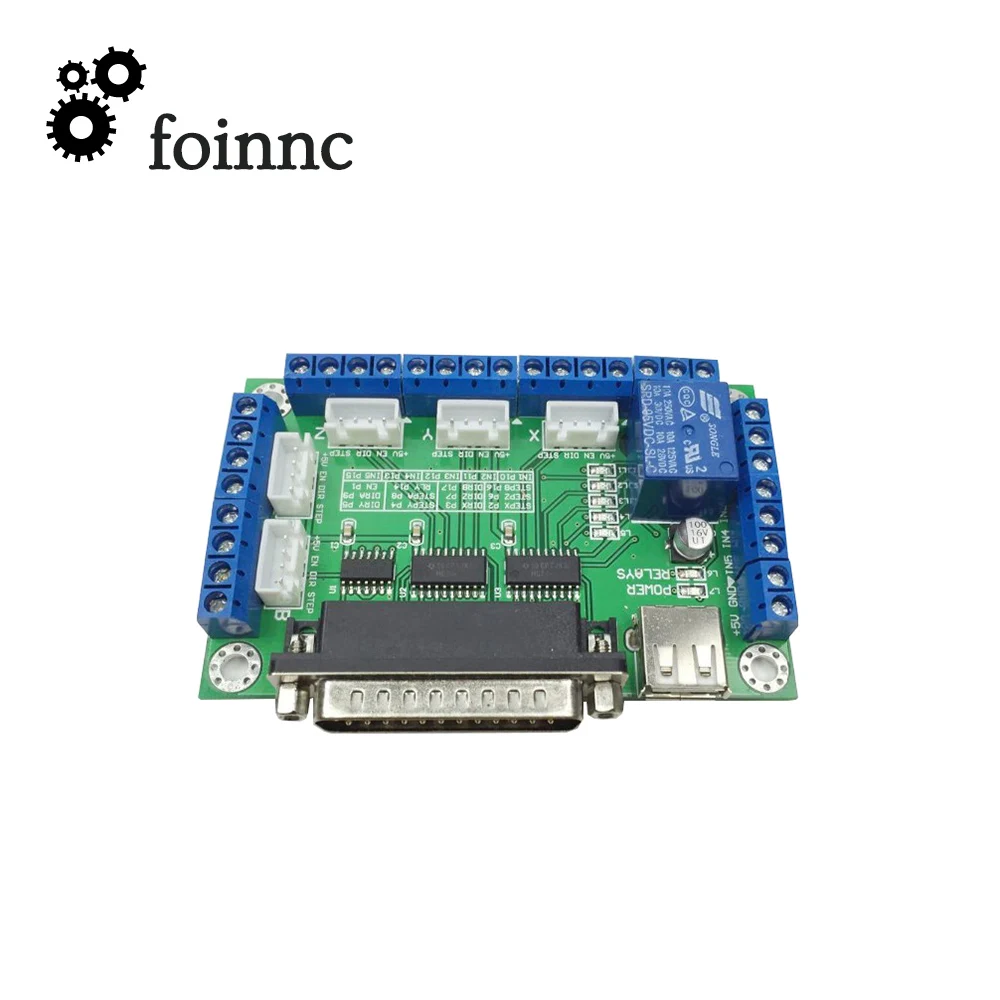

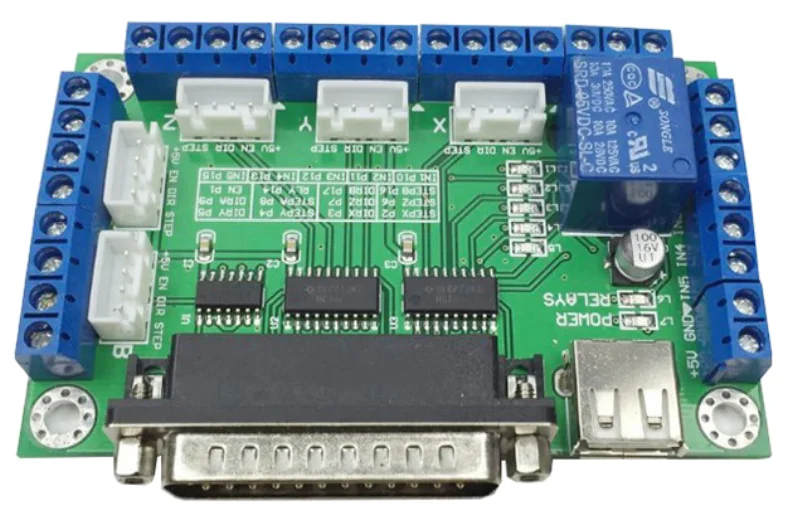

Спецификация 5-осевой коммутационной платы
1. Полная поддержка MACH3, KCAM4, EMC2 и параллельного порта для управления программным обеспечением хоста; 2. Ведет ко всем выходным контактам с параллельным портом 12, которые могут управлять пятью шаговыми двигателями; 3. Благодаря 5-полосному входному интерфейсу, можно использовать Концевой и аварийный выключатели, сброс и нож; 4,5 входных светодиодов указывает на состояние входа; 5. С помощью релейного управления 12 А, нормально открытые, нормально закрытые выводы, удобное подключение; 6. Источник питания USB 5 В или внешний источник питания для облегчения доступа к внешнему источнику питания; 7. На внешнем приводе включено усиление, фильтрация, улучшение обработки сигнала; 8. Импульс, направление формирования сигнала, повышенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с; 9. Выходные контакты с интерфейсом расширения могут выводить 2,54 мм 2,54 мм X-блок;
