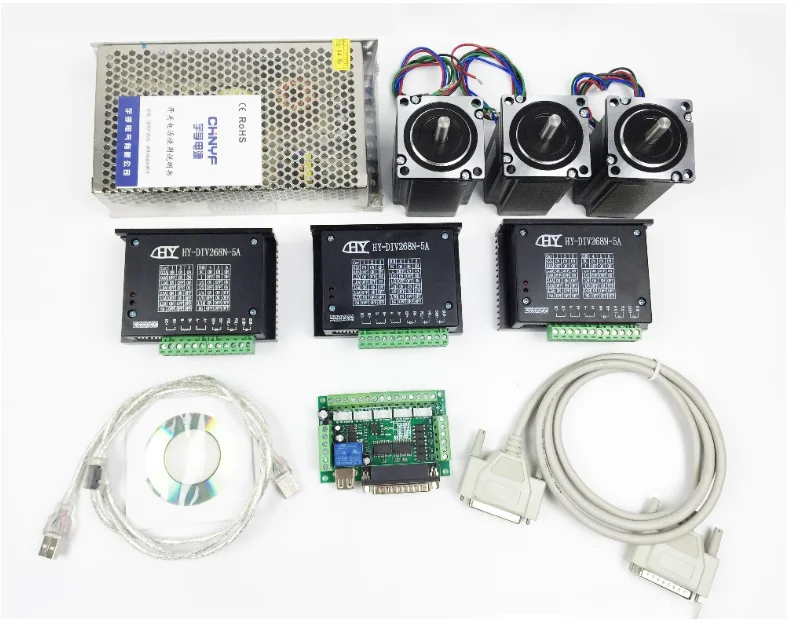

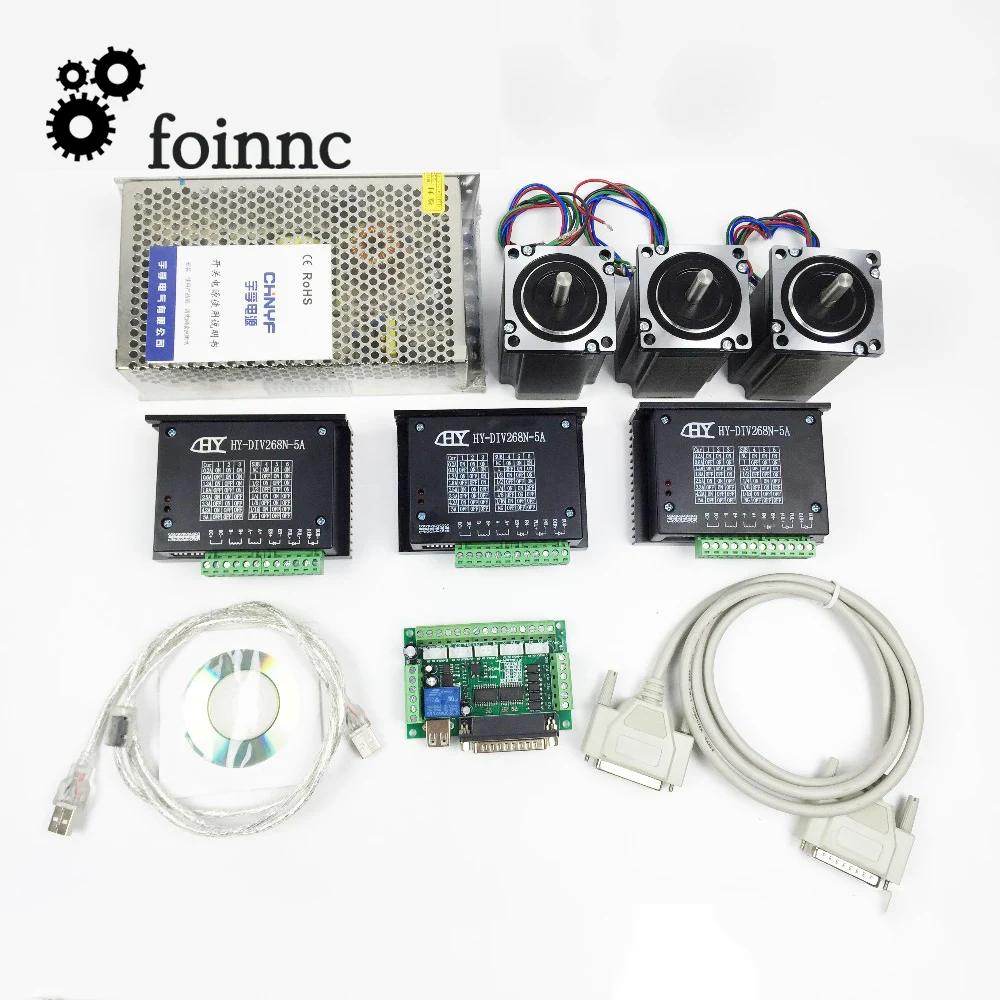

Упаковочный лист

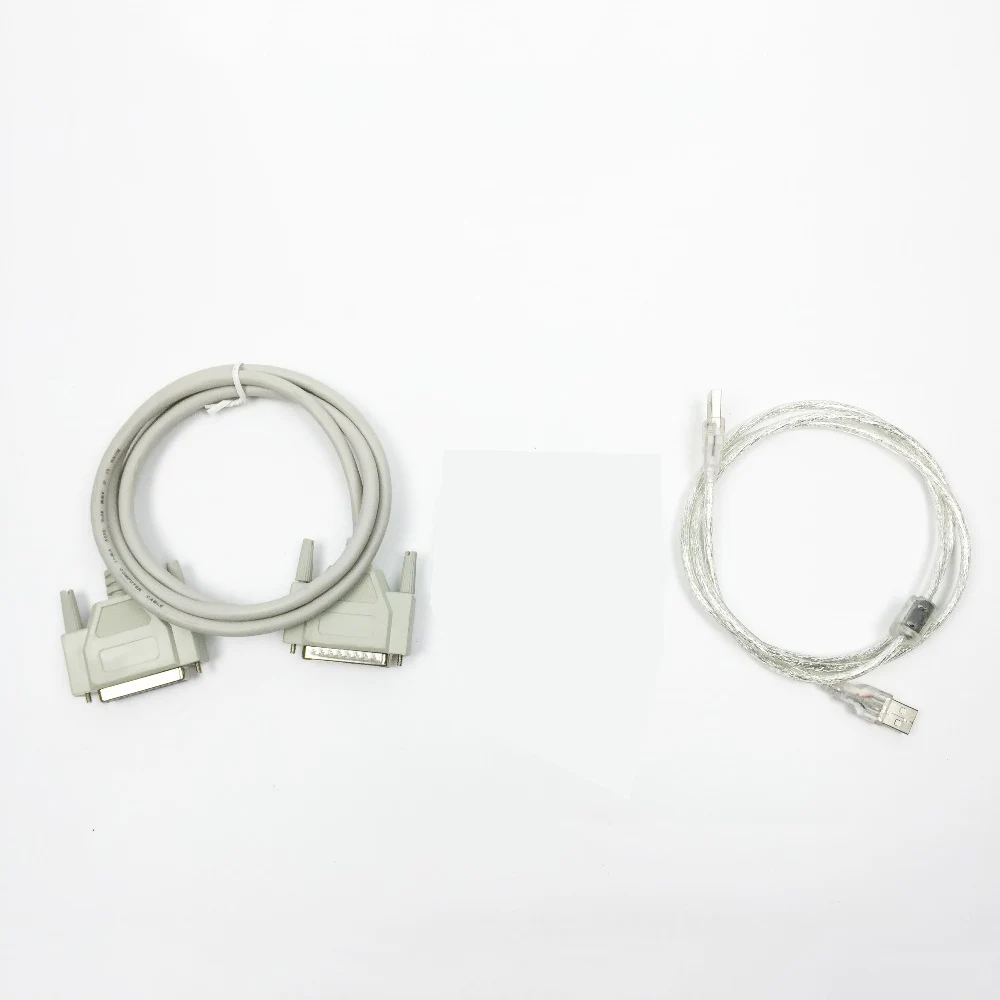

3 шт. 42 Шаговый двигатель + 3 шт. dm430board + 1 шт. 240 Вт поставщики питания, включая некоторые аксессуары

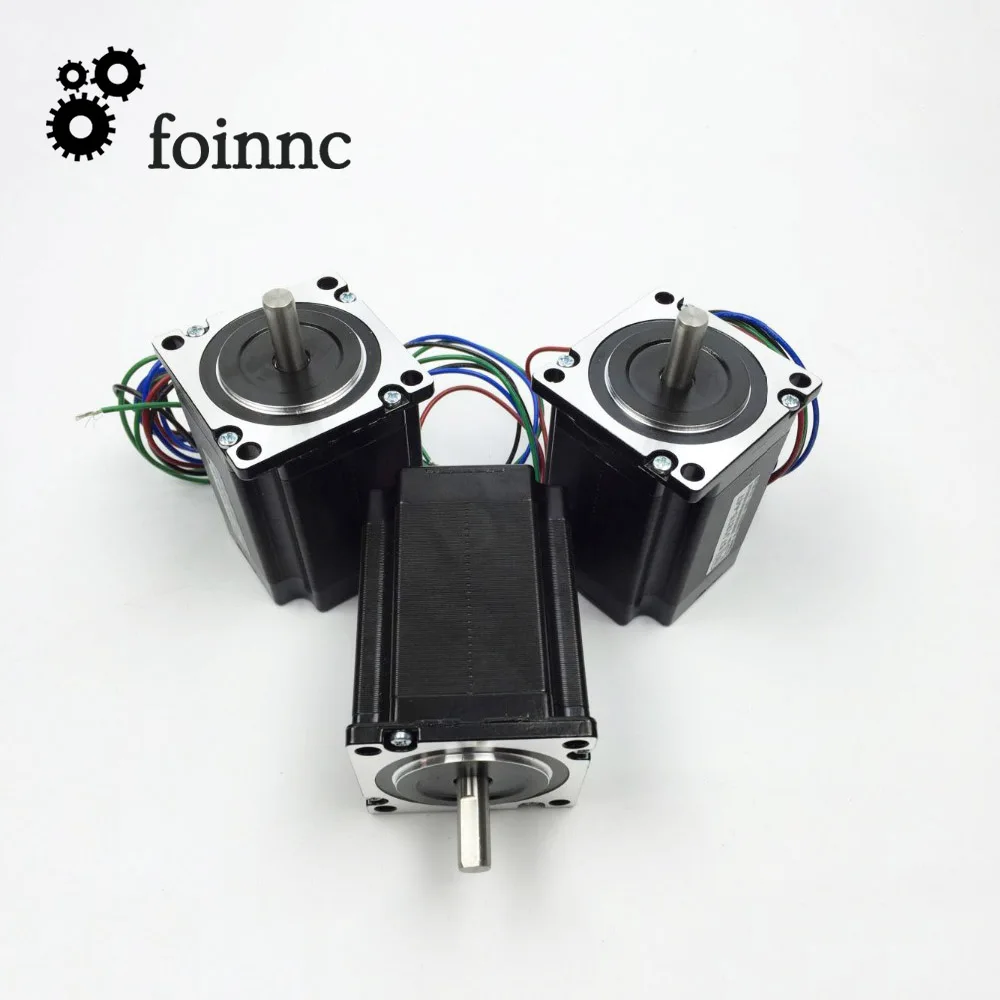

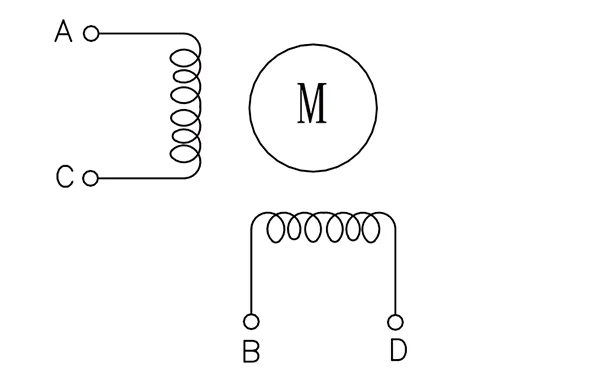

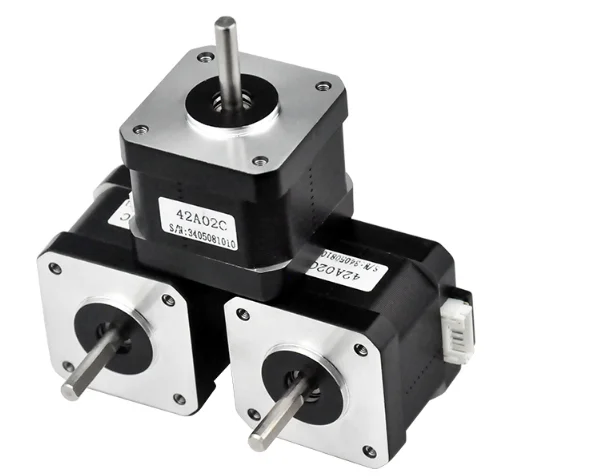

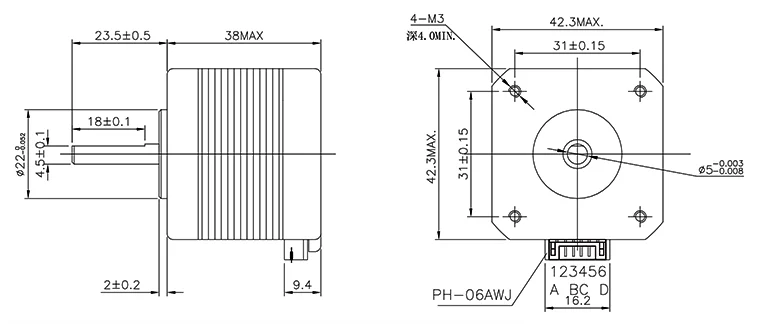

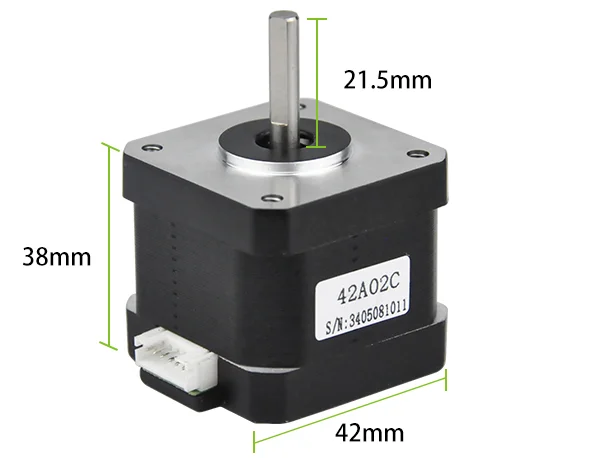

42 Спецификация шагового двигателя
1. Номинальное напряжение: 3,6 В постоянного тока 2. Фазовое сопротивление (20 ℃): 2.4x (1 ± 15%) Ω/ Фаза 3. Удерживающий момент: ≥ 420 мн. М 4. Рулевое управление (удлинение вала): A-AB-B-по часовой стрелке 5. Максимальная рабочая частота холостого хода: ≥ 1900 ППС 6. Электрическая прочность: В переменного тока/1 мА/1 с 7. Момент инерции: 57,3 г. См2 8. Угол шага: 1,8 ° ± 0,09 ° 9. Номинальный ток: постоянный ток 1,5 а/фаза 10. Фазовая индуктивность (1 кГц): 3,7 x (1 ± 20%) mH/Phase 11. Позиционирование крутящего момента: 15 мн. М 12. Максимальная Начальная частота холостого хода: ≥ 1500 ППС 13. Сопротивление изоляции: ≥100 МОм (500 В постоянного тока) 14. Класс изоляции: класс B

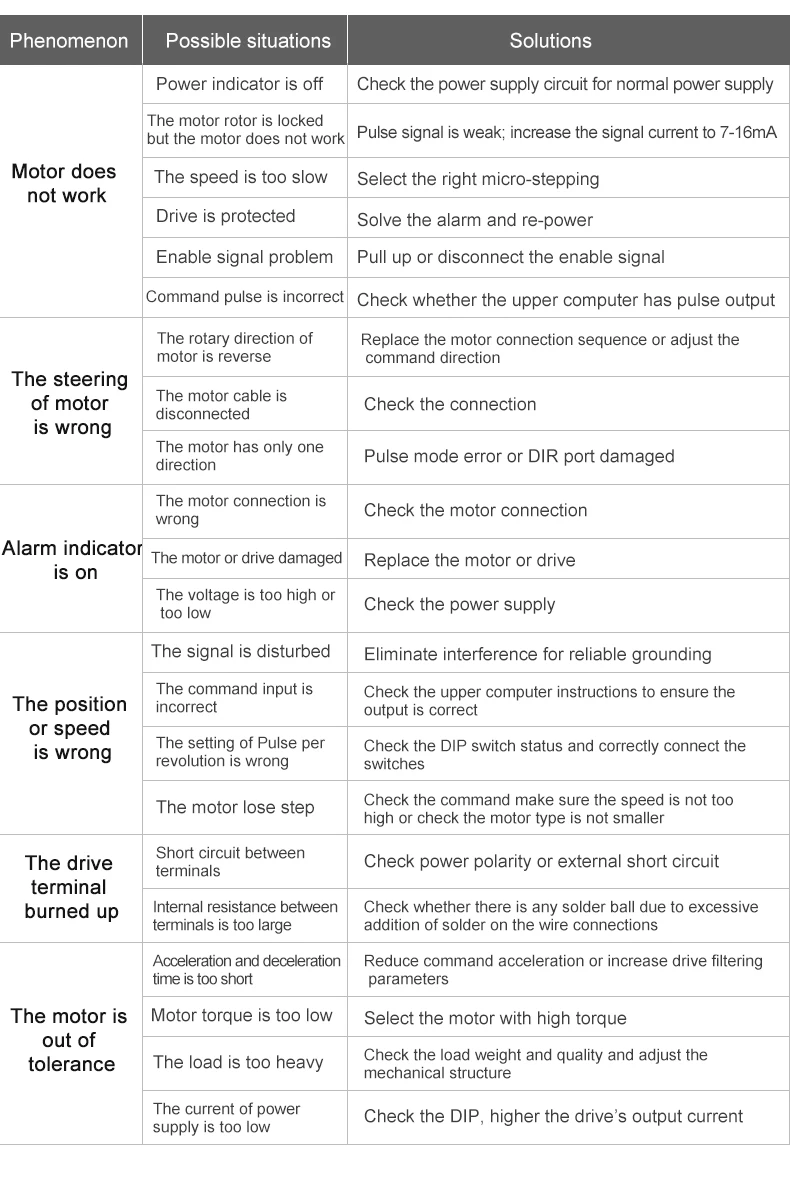

Общие неисправности и устранение неисправностей

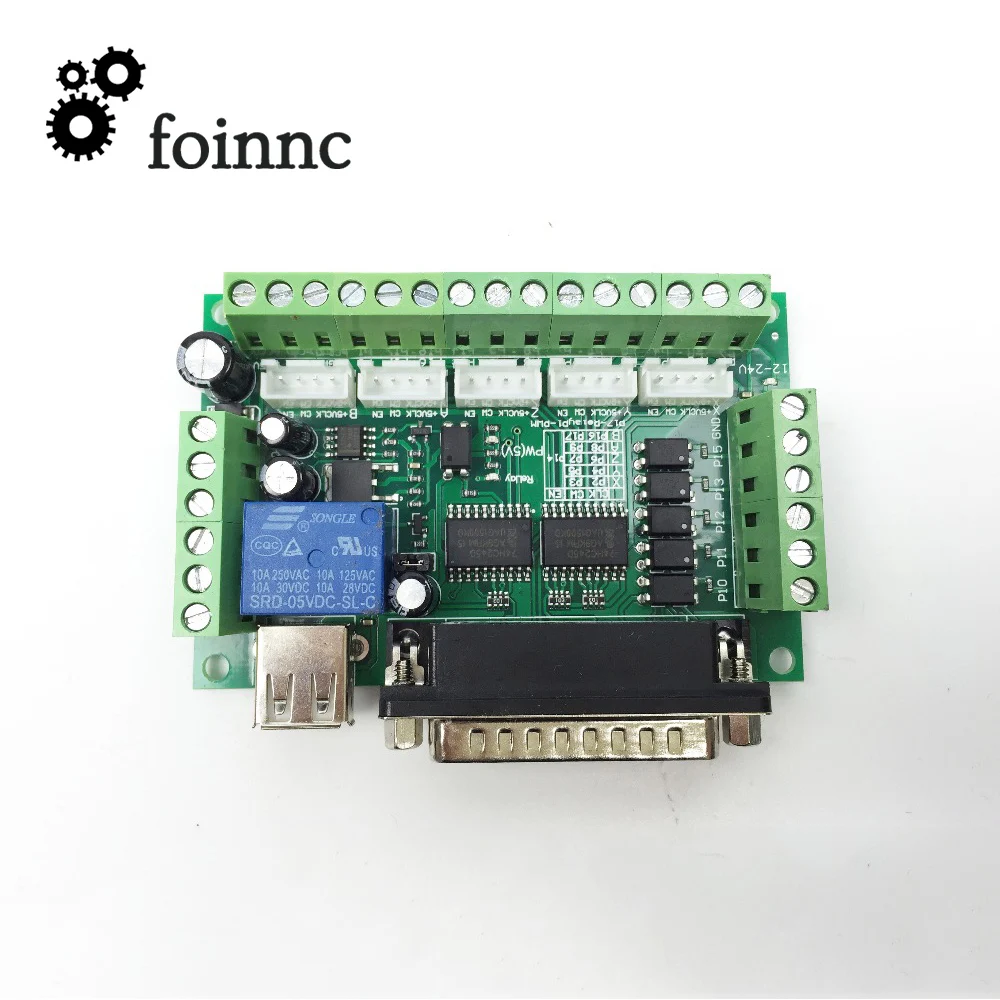

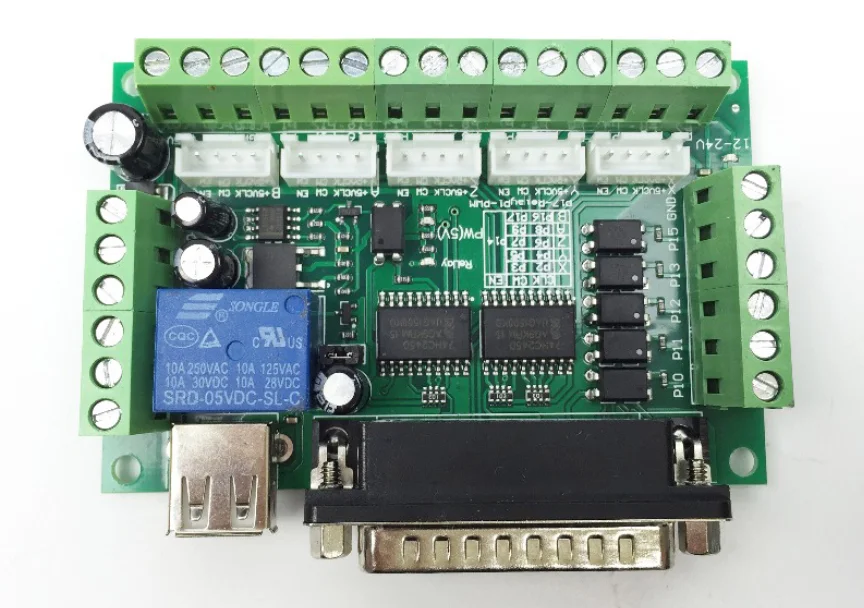

Спецификация 5-осевой коммутационной платы
Особенности:
1. Полная поддержка MACH3, KCAM4, EMC2 и параллельного порта для управления программным обеспечением хоста; 2. Ведет ко всем выходным контактам с параллельным портом 12, которые могут управлять пятью шаговыми двигателями; 3. Благодаря 5-полосному входному интерфейсу, можно использовать Концевой и аварийный выключатели, сброс и нож; 4,5 входных светодиодов указывает на состояние входа; 5. С помощью релейного управления 12 А, нормально открытые, нормально закрытые выводы, удобное подключение; 6. Источник питания USB 5 В или внешний источник питания для облегчения доступа к внешнему источнику питания; 7. На внешнем приводе включено усиление, фильтрация, улучшение обработки сигнала; 8. Импульс, направление формирования сигнала, повышенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с; 9. Выходные контакты с интерфейсом расширения могут выводить 2,54 мм 2,54 мм X-блок;

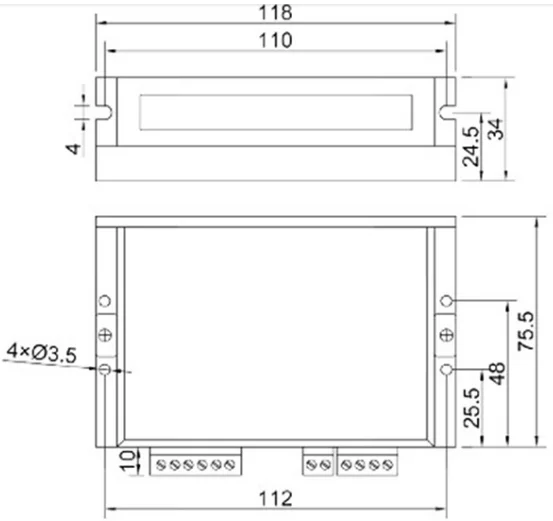

Внешний вид и размер:

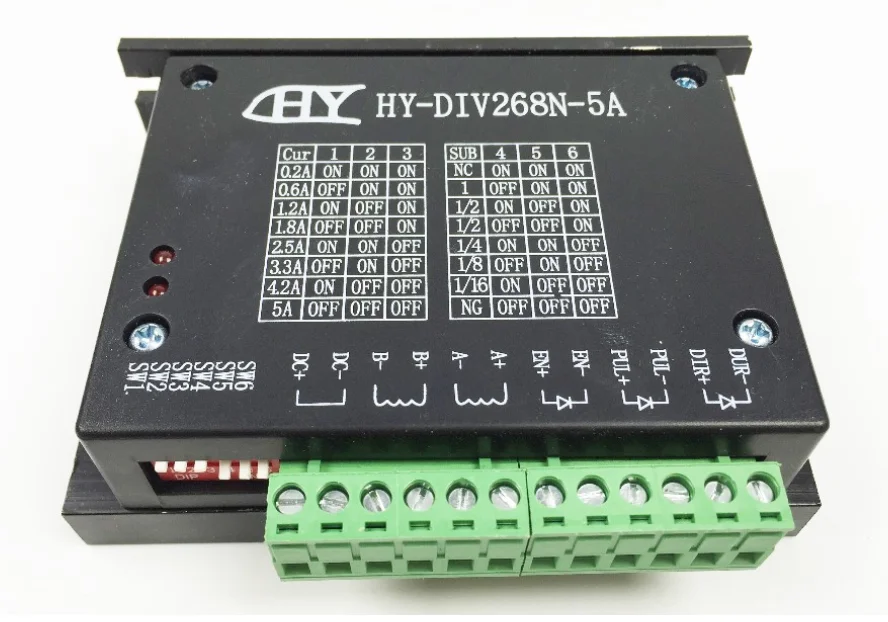

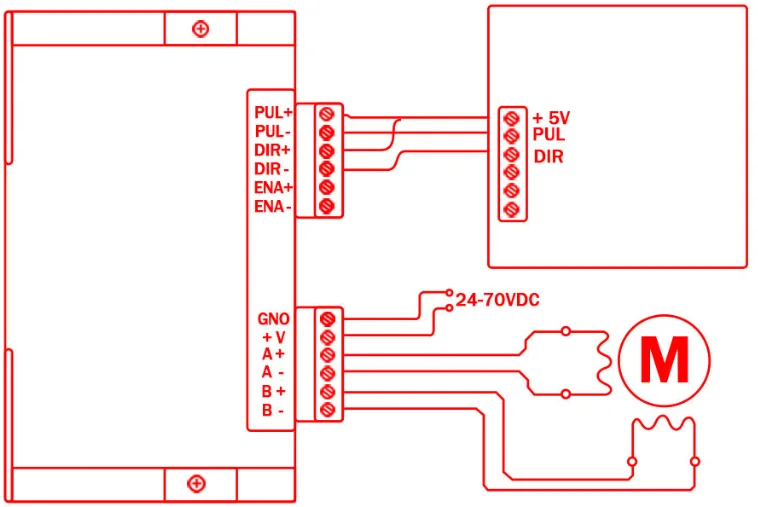

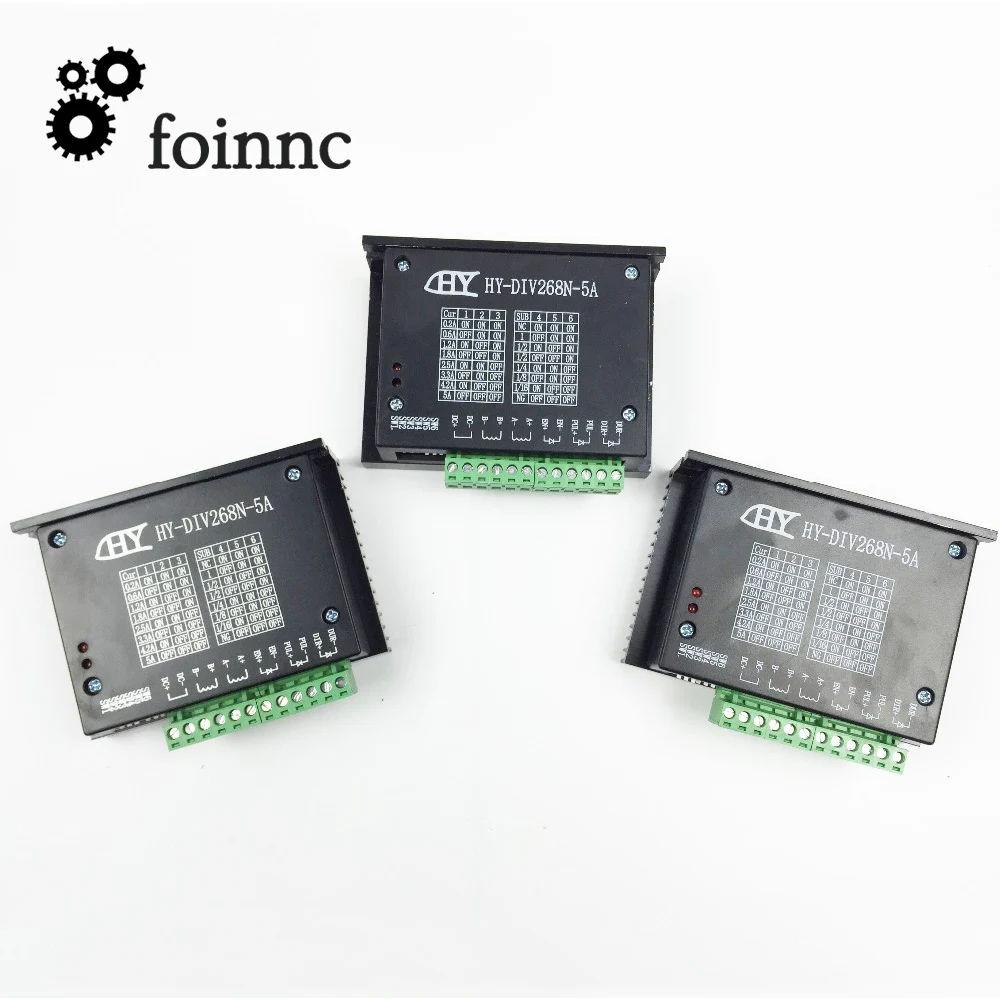

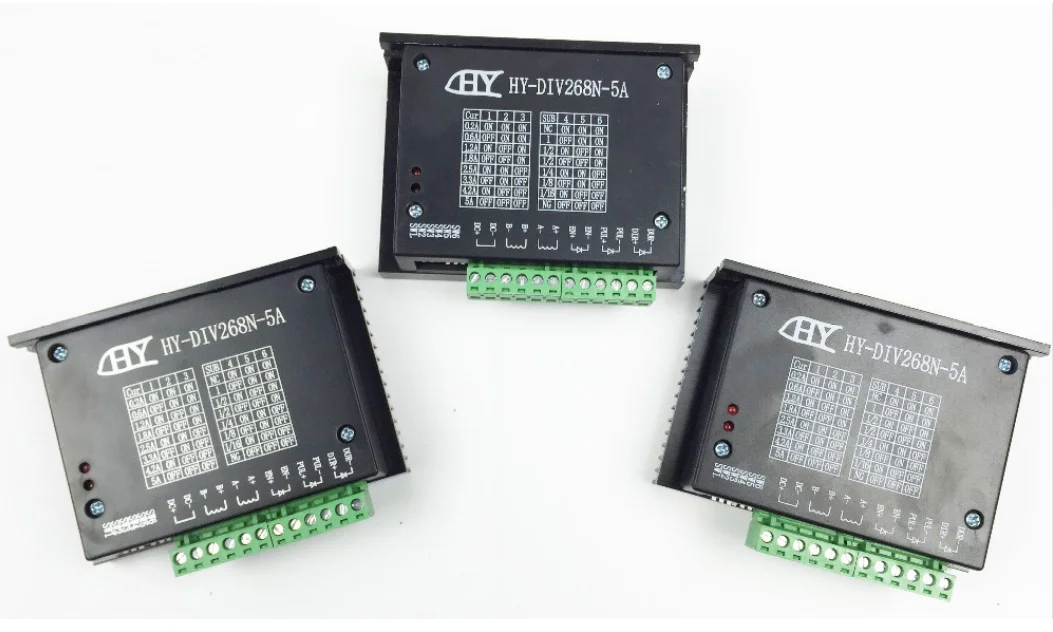

Драйвер HY-DIV268N-5A
Особенности:
1. Драйвер интегрирует защиту от перенапряжения и перегрузки по току. 2. Оптическая изоляция входного сигнала 3. Метод измельчения биполярного постоянного тока 4. Источник питания постоянного тока 20-50 В постоянного тока (рекомендуется Работа 24-48 В постоянного тока) 5. Максимальный ток привода А 6. Переключатель выходного тока регулируется 7. Низкая скорость, отсутствие вибрации и низкий уровень шума 8. Высокое подразделение: 2,4,8,16,32,64,128,5,10,20,25,40, 50100125 9. Сильная защита от помех, высокоточное позиционирование в суровых условиях работы электросети 10. Высокая надежность: Мощные устройства имеют достаточный запас, и они были строго протестированы перед отправкой с завода.

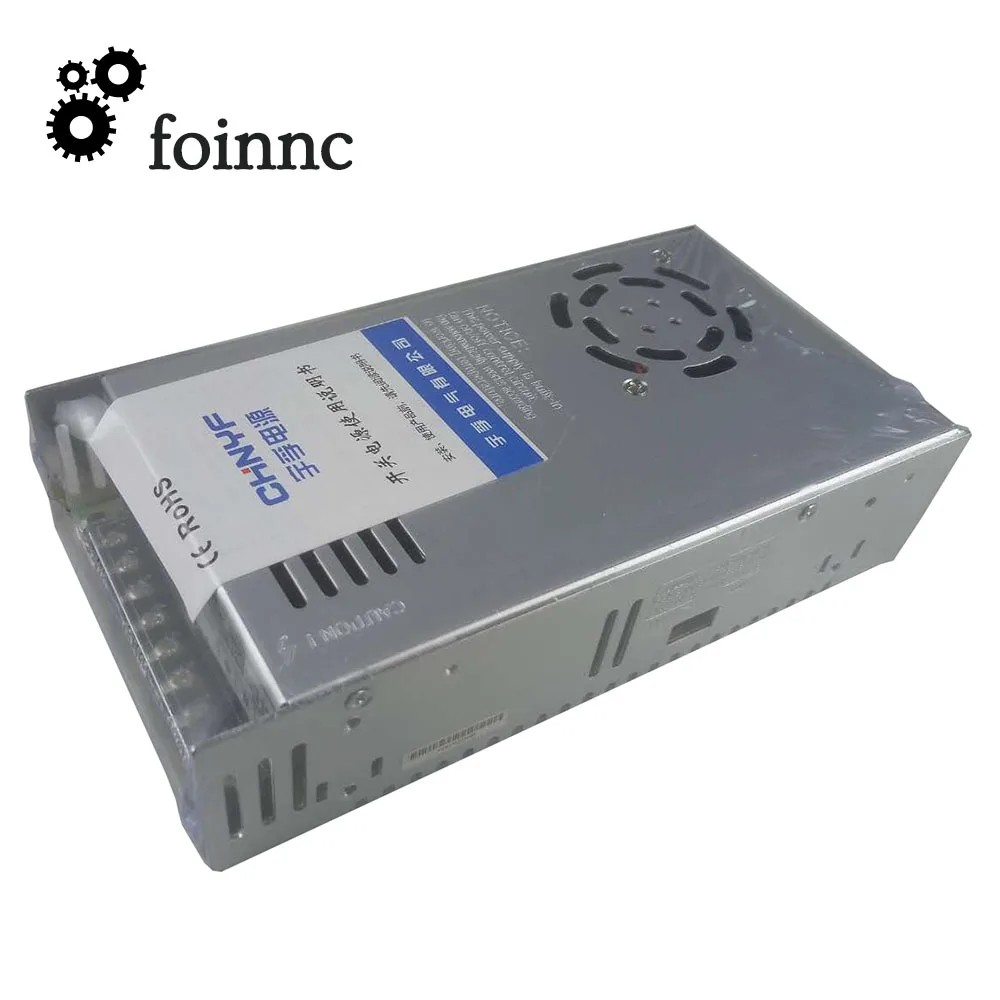

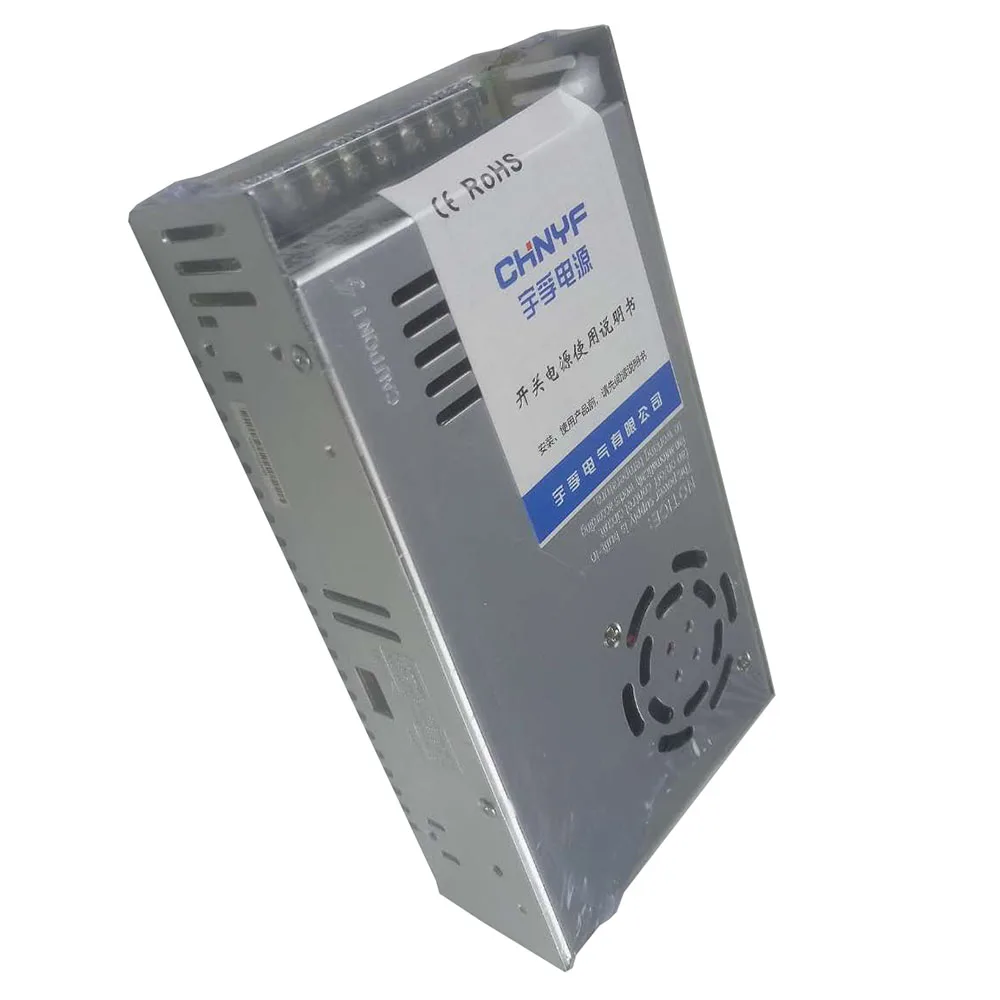

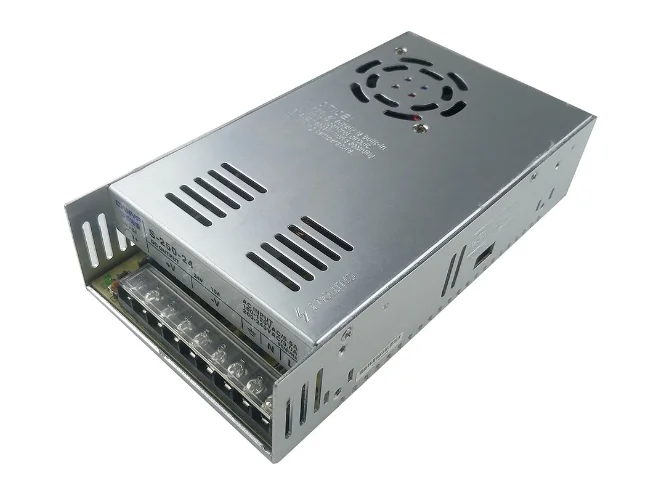

Спецификация источника питания 240 Вт:
1. Входное напряжение: 240 В переменного тока 2. Выходное напряжение: 24 В постоянного тока 3. Выходной ток: 10 А 4. Материал корпуса: металлический чехол/Алюминиевый чехол 5. Соответствие безопасности: CCC / Rohs /CE 6. Рабочая температура: 0 ~ 40 °C 7. Температура хранения: -20 ~ 60 °C 8. Влажность окружающей среды: 0 ~ 95% без конденсации
