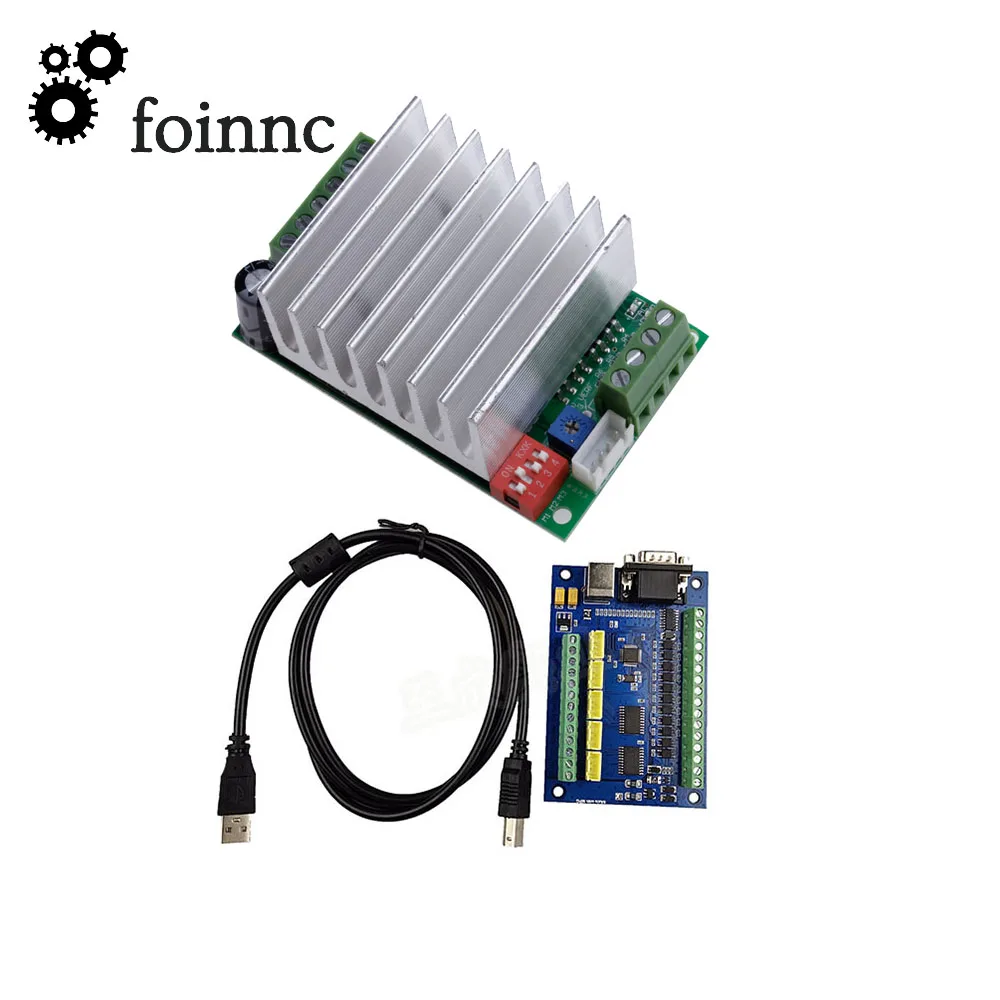

Плата интерфейса зеленого цвета с ЧПУ для управления движением MACH3 5 Axie + 5 шт. TB6600 4.5A, комплект платы драйвера шагового двигателя с одной осью
Foinnc Industry Accessories Store - Надежность 90%
Более 153 подписчиков, дата открытия магазина 04.03.2021
- Положительные оценки: 90% (161)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 90%
Последнее обновление: 05.10.2024
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

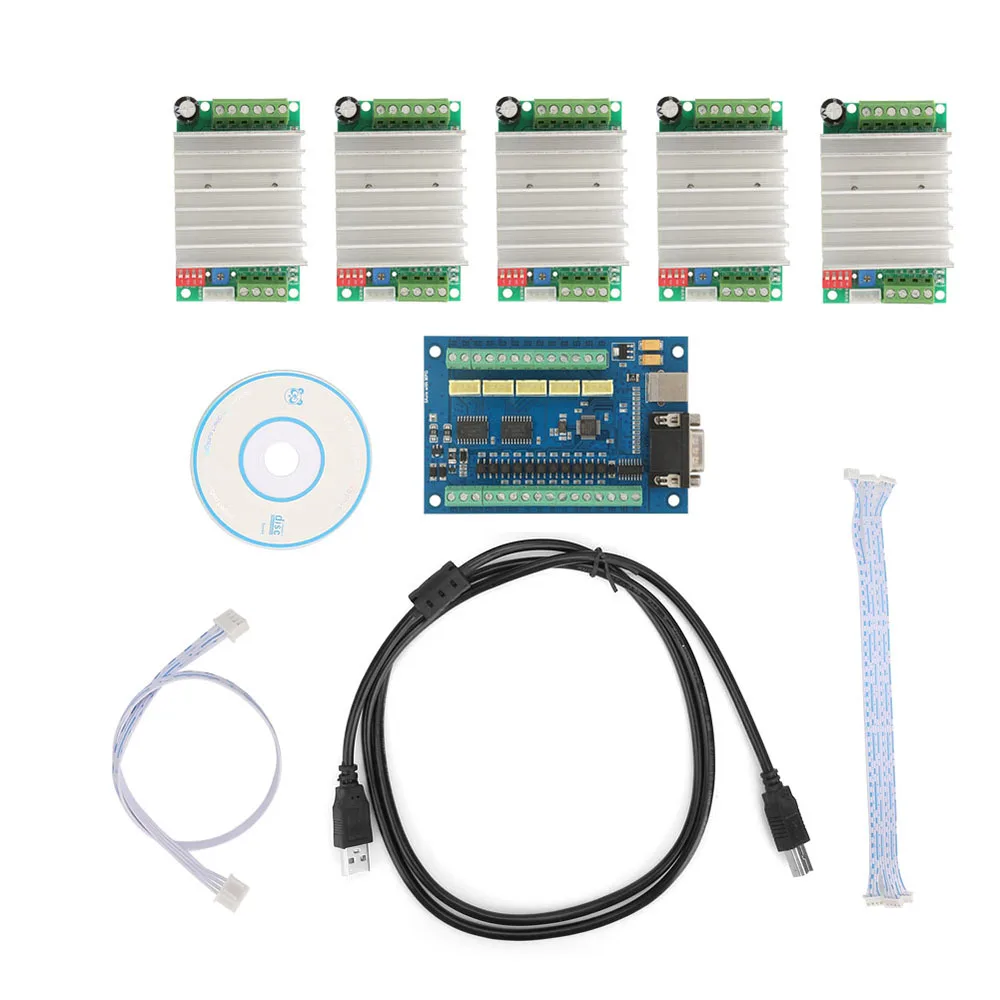

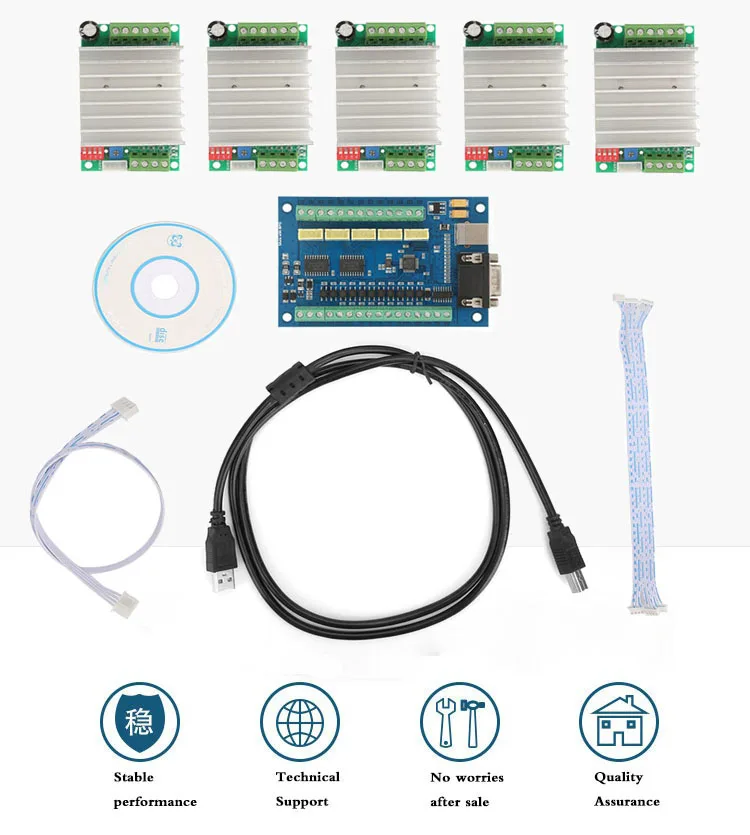

Упаковочный лист

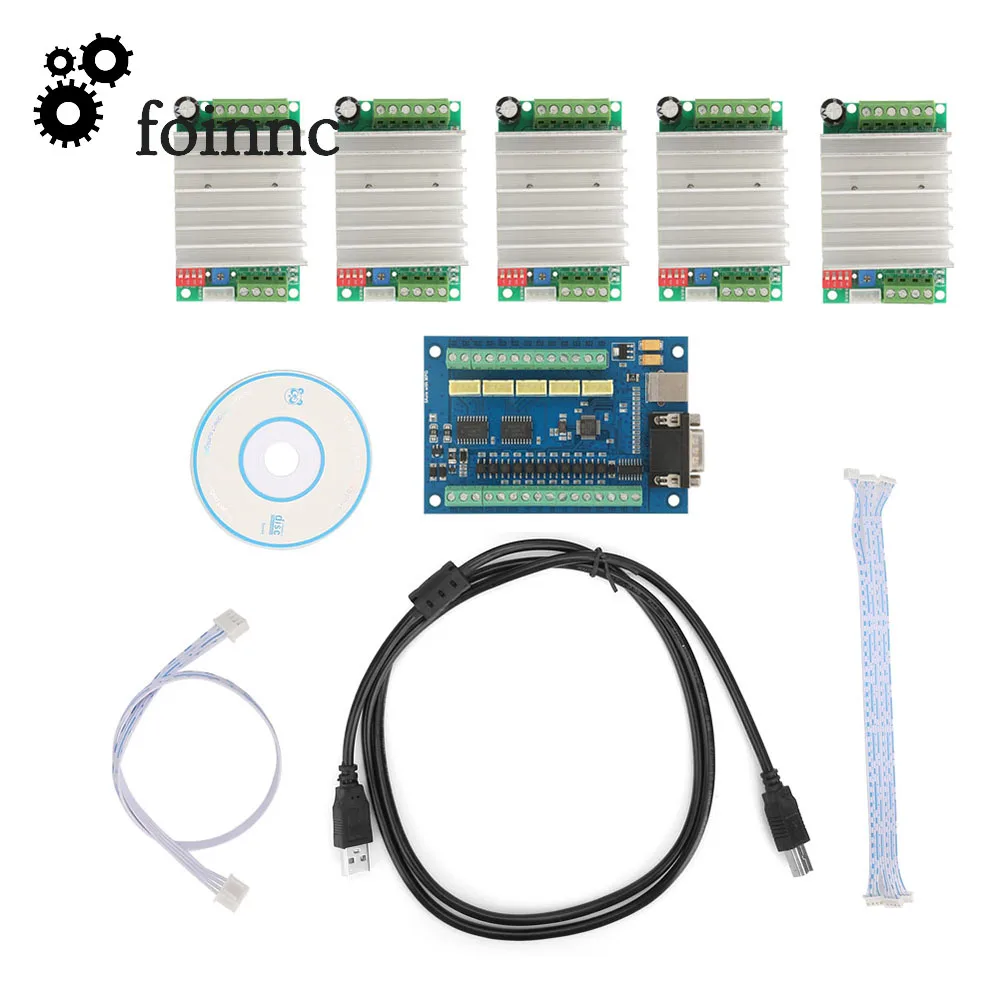

1 шт. 5-осевая USB плата + 5 шт. TB6600 плата, включая некоторые аксессуары
Характеристики драйвера TB6560:
1. Рабочее напряжение DC 10V-35V. Рекомендуется использовать импульсный источник питания DC24V. 2.6N137 высокоскоростная Оптическая муфта, гарантирует высокую скорость, не теряя шаг. 3. Использование чипа TB6560AHQ с выключением низкого напряжения, остановкой перегрева и защитой от перегрузки по току для обеспечения оптимальной производительности. 4. Номинальная максимальная мощность: ± 3A, пик 3.5A. 5. Для двухфазного в пределах 42,57 шагового 3 а/четырехфазного/четырехпроводного/шестипроводного шагового двигателя, И не подходит для более чем 3а шагового двигателя. 6. Автоматическая функция половинного тока. 7. Разделение: весь шаг, Половина Шага, шаг 1/8, 1/16 шаг, максимум 16 делений.

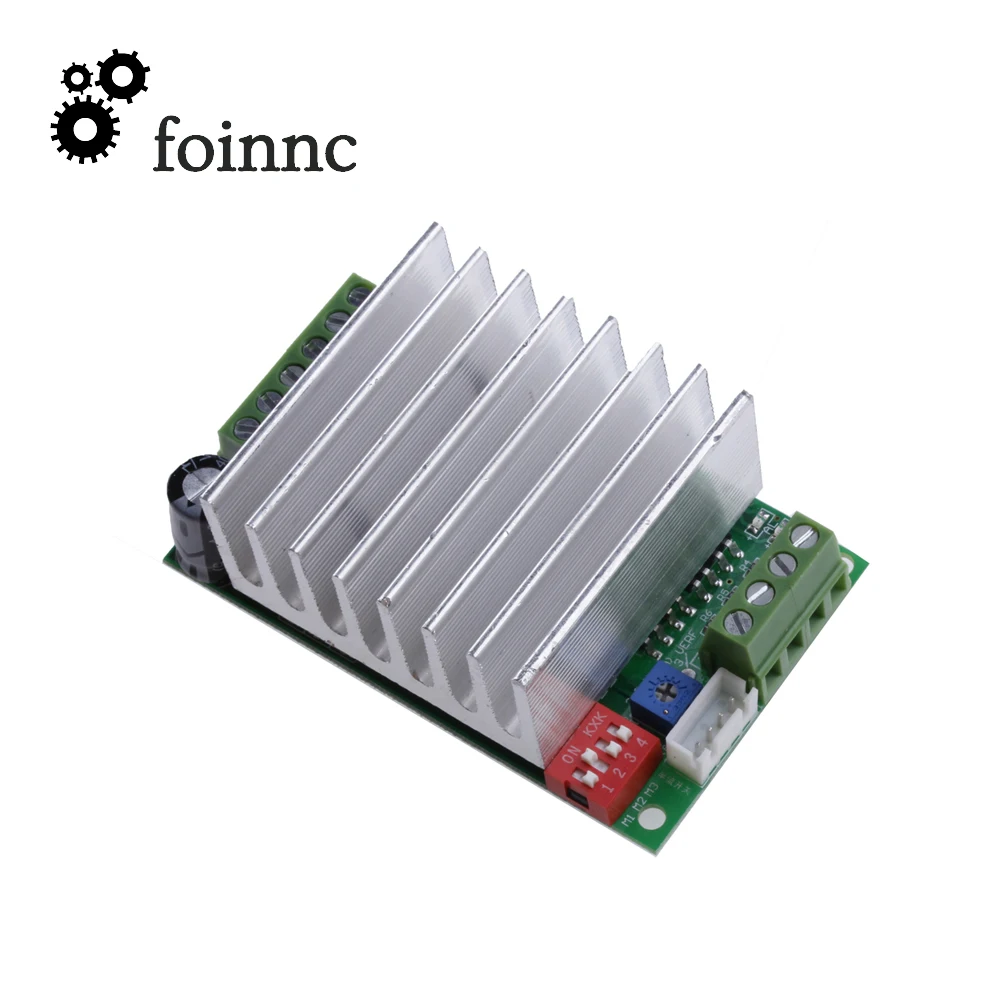

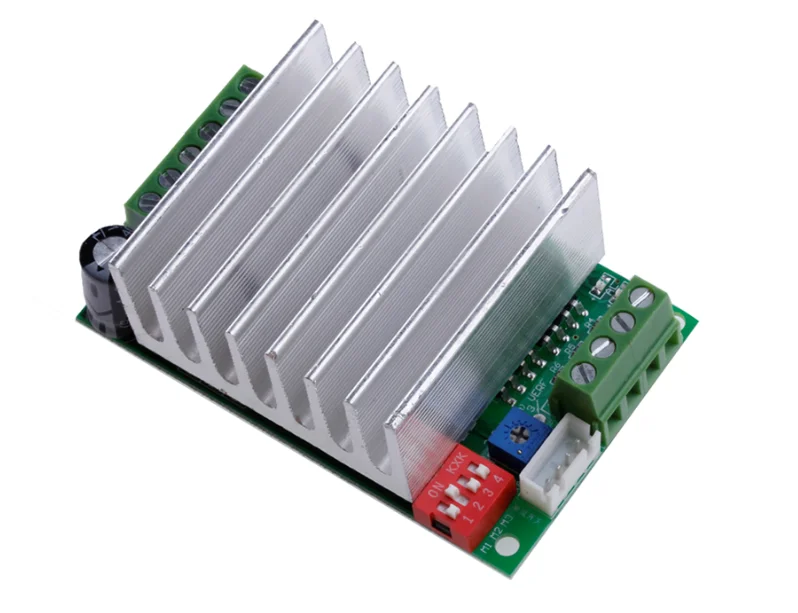

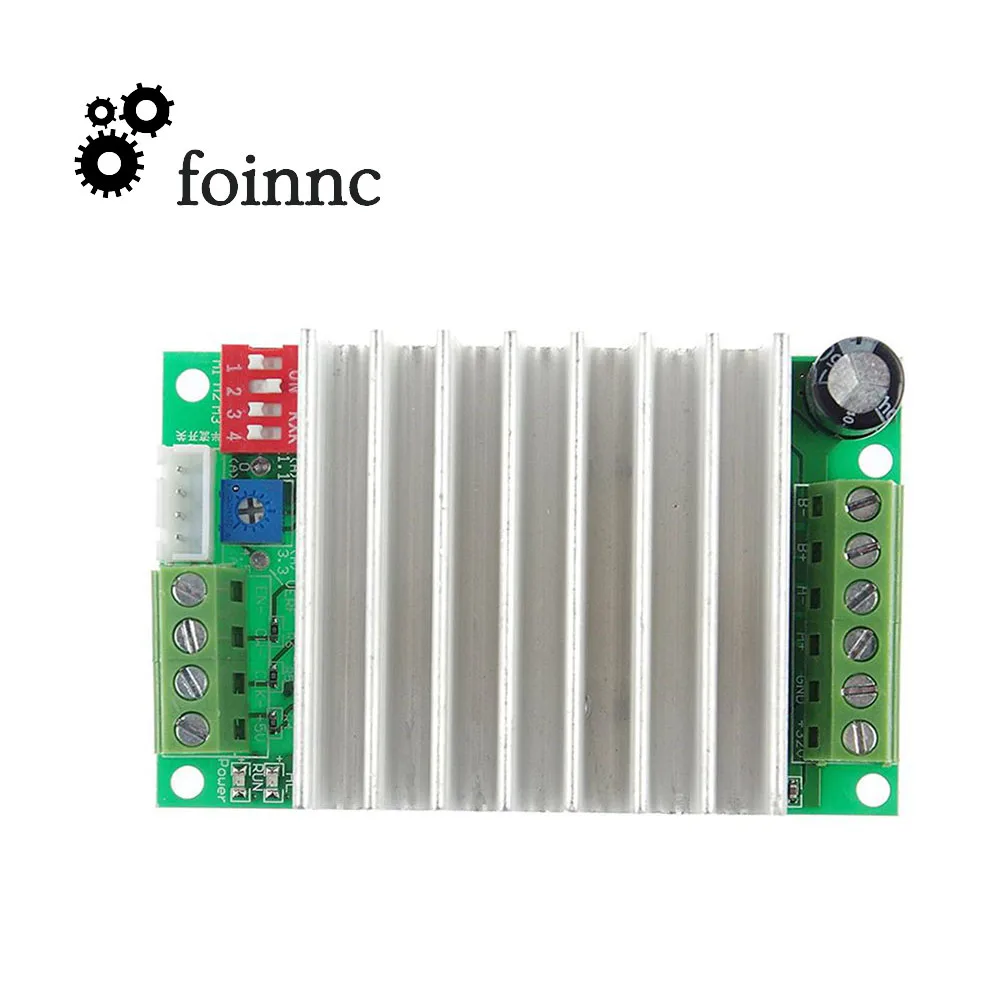

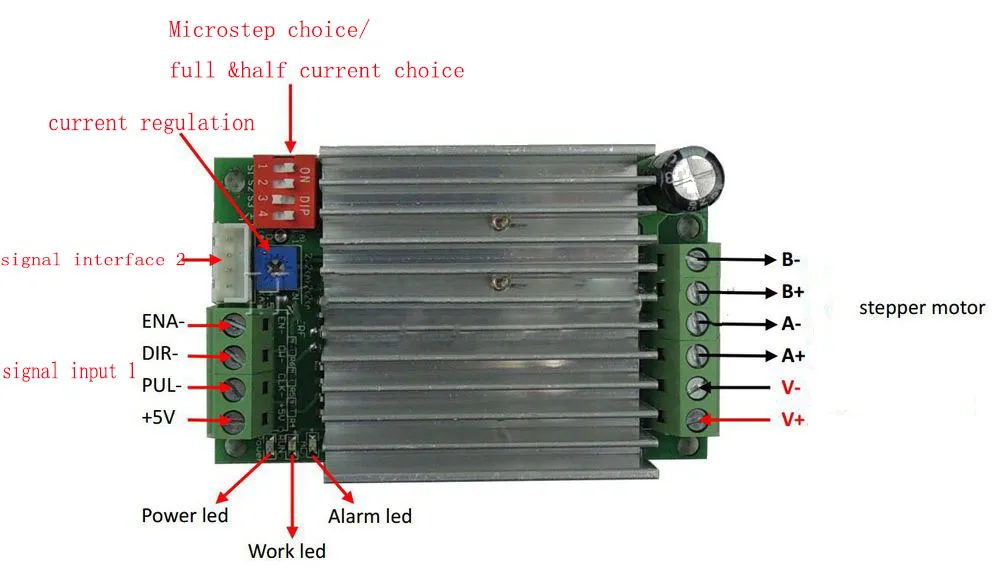

TB6600 Электрический чертеж:

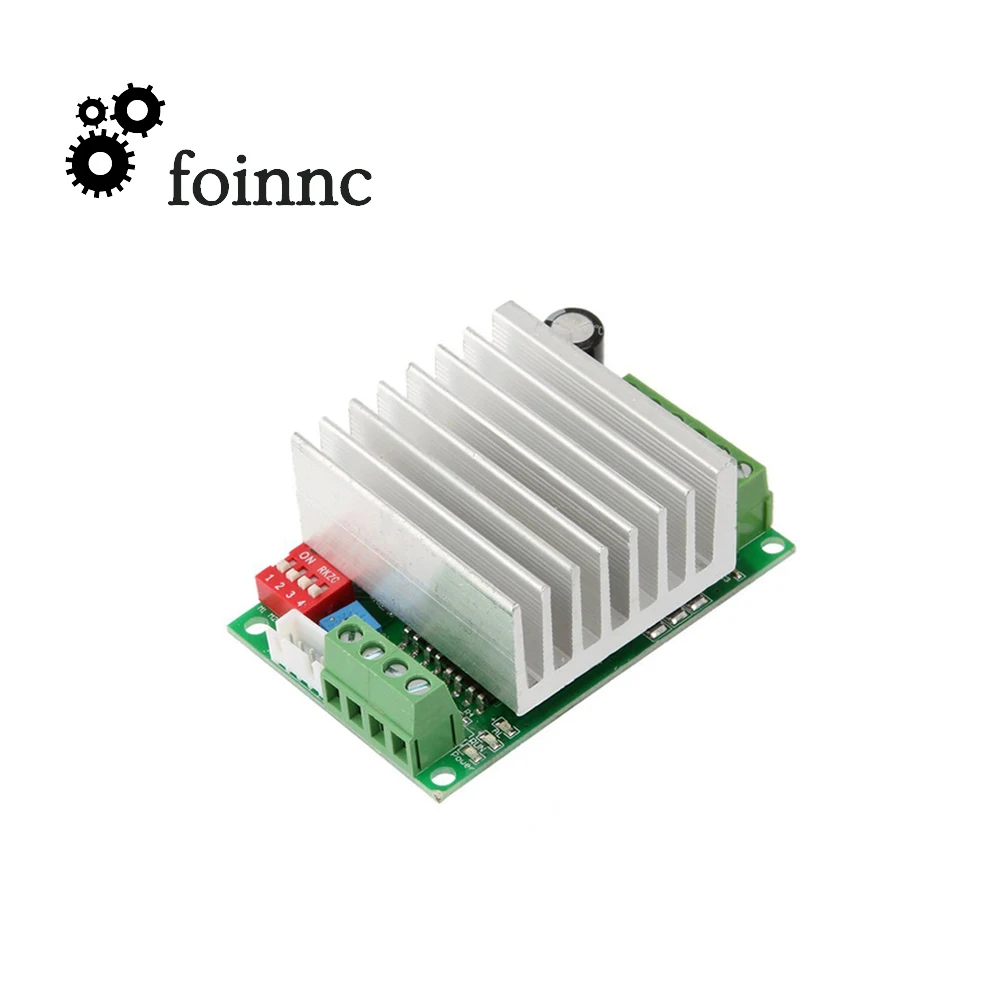

Характеристики: 1. Входная мощность постоянного тока: 12 В ~ 40 В; 2. Выходной ток: 0 ~ 4.5A, плавная регулировка; 3.Mircostep:1,2,4,8,16; 4. Автоматическая функция половинного тока: половинный или полный ток может быть выбран через переключатель; 5. Форма защиты: защита от перегрева, защита от перегрузки по току; Порты ввода/вывода: 1,24 в +: постоянный ток мощность положительного полюса 2.GND: Катод питания постоянного тока 3.A + A-: шаговый двигатель с одной обмоткой 4.B + B-: шаговый двигатель с другой обмоткой 5.CLK-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10 мкс) 6.CW-: шаговый ввод направления двигателя, уровень напряжения тронут, высокий уровень вперед, низкий уровень обратного хода 7. Эна-: без двигателя 8.+ 5 В: общий терминал сигнала
Спецификация:
1. Рабочее напряжение: 10-35 В постоянного тока 2. Номинальная максимальная мощность: ± 3A, пик 3.5A. 3. Основной цвет: зеленый 4. Размер: 82x50x33 мм

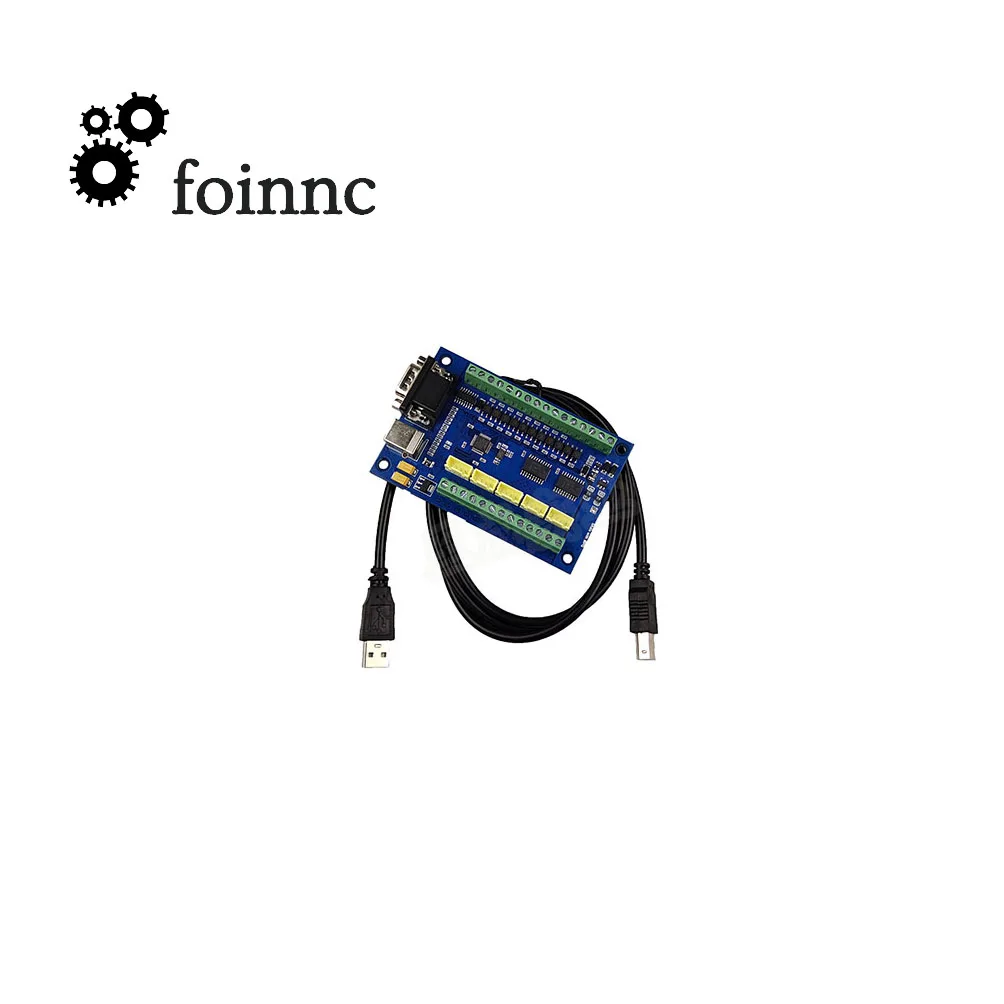

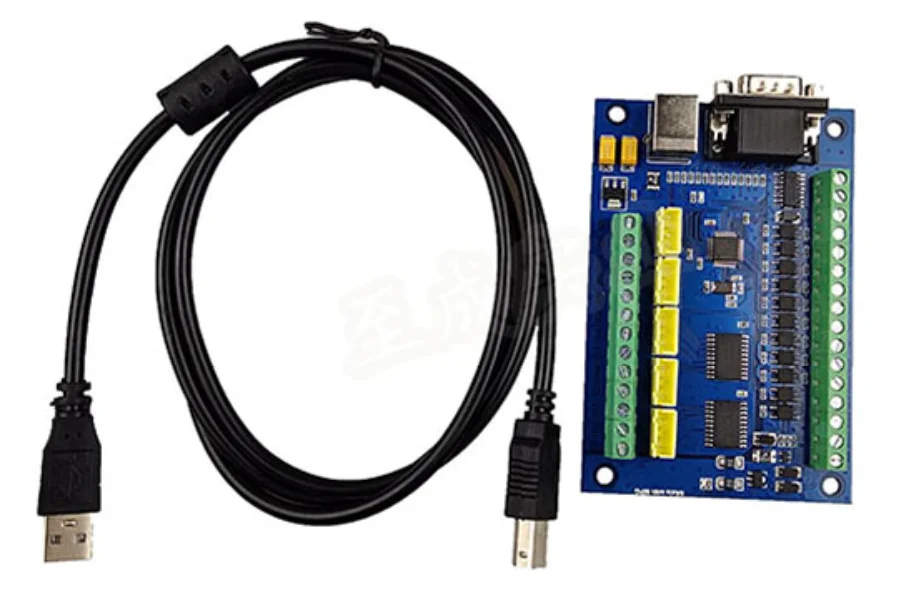

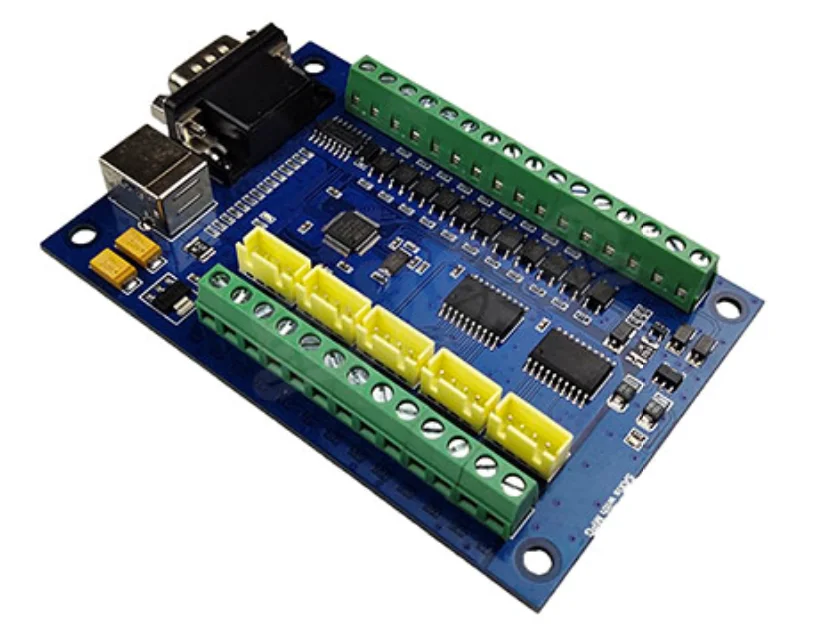

5 оси USB интерфейсная плата функции и особенности:
1). Полностью поддерживает программное обеспечение MACH3. 2). Поддержка windows XP, WIN7 、 WIN8 WIN10, Поддержка 32 бит и 64 бит, И планшетный ПК. 3). Широкий диапазон внешнего напряжения питания, 12 - 24 В, и имеет функцию обратного подключения 4). Все входные сигналы разделены фотосоединителями, могут быть подключены к Estop, зонд и ограничительные переключатели. Чтобы ваш компьютер был в безопасности. 5).0-10 в аналоговый выход напряжения (фотомуфта отделена), может быть подключен к преобразователю частоты, используя для управления скоростью шпинделя 6) Выход PWM доступен (фотомуфта отделена, 5 В), может использоваться для Управляйте контроллером скорости шпинделя, который управляется ШИМ. 7). Доступны четыре выходных порта, можно подключить к релейным модулям с Фотомуфты, для контроля потока и тумана и т. Д. 53,93 мм Mach3 USB интерфейсная плата BL-UsbMACH-V2.1 руководство 8). Может быть подключен к драйверам шагового двигателя с помощью общего анода или общего входного соединения катода. Примечание: драйверы шагового двигателя должны иметь фотомуфты для ввода. 9). Также предоставляем 5 оси XH2.54-4P 2,54 мм разъем, делает его легко подключиться к шаговый двигатель драйверы для ваших устройств. 10). Все названия портов печатаются на доске, их легко использовать.
