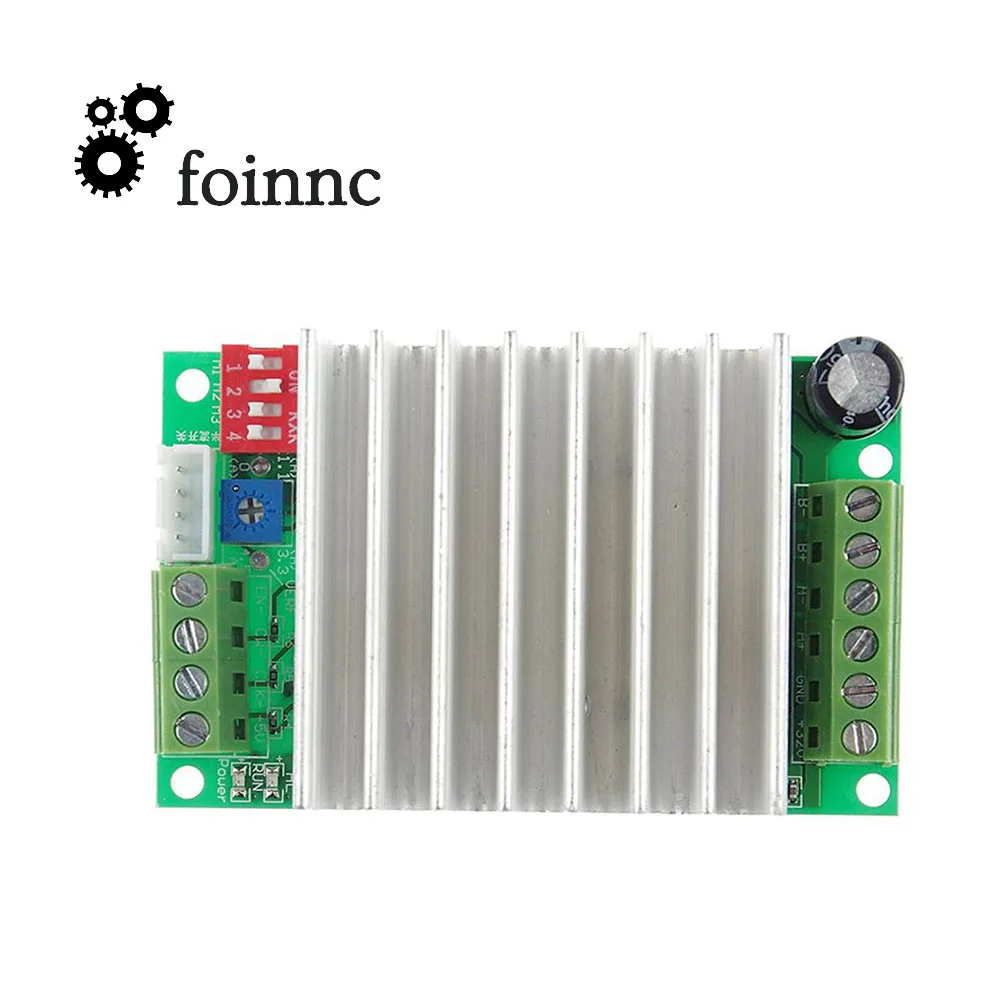

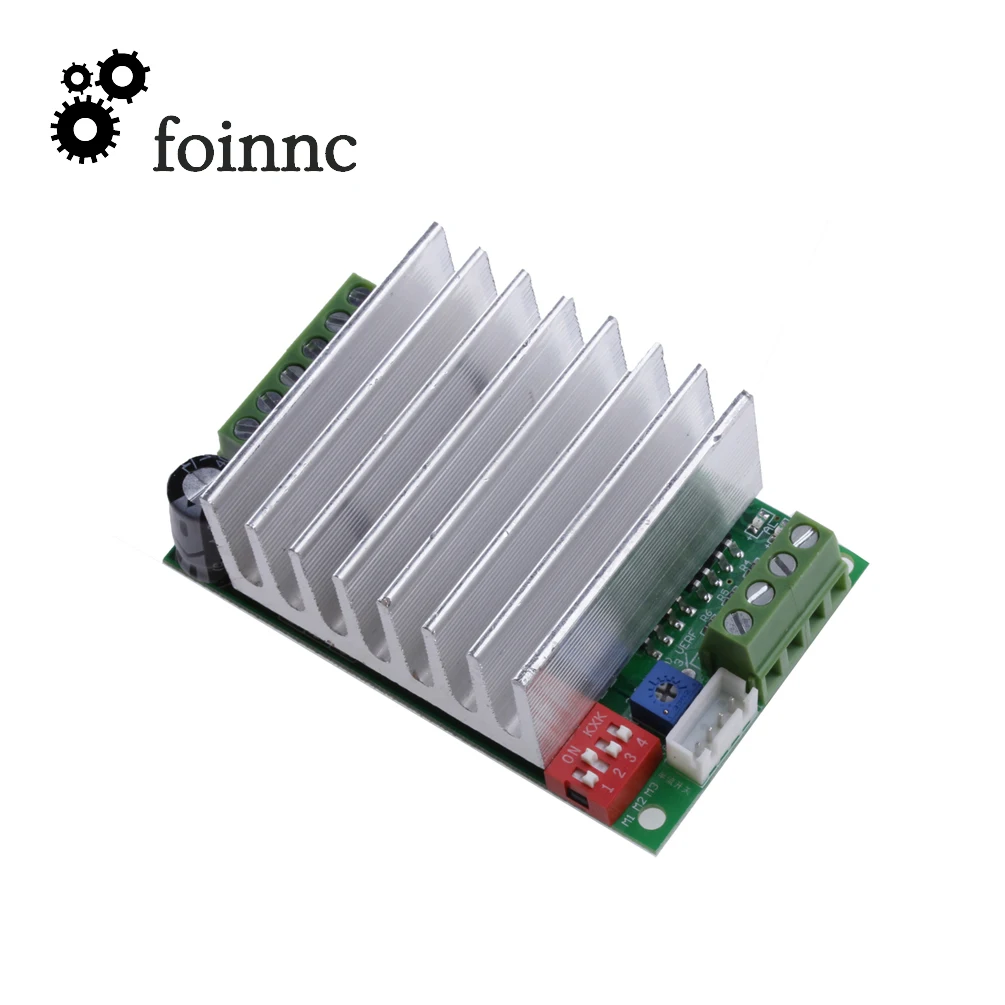

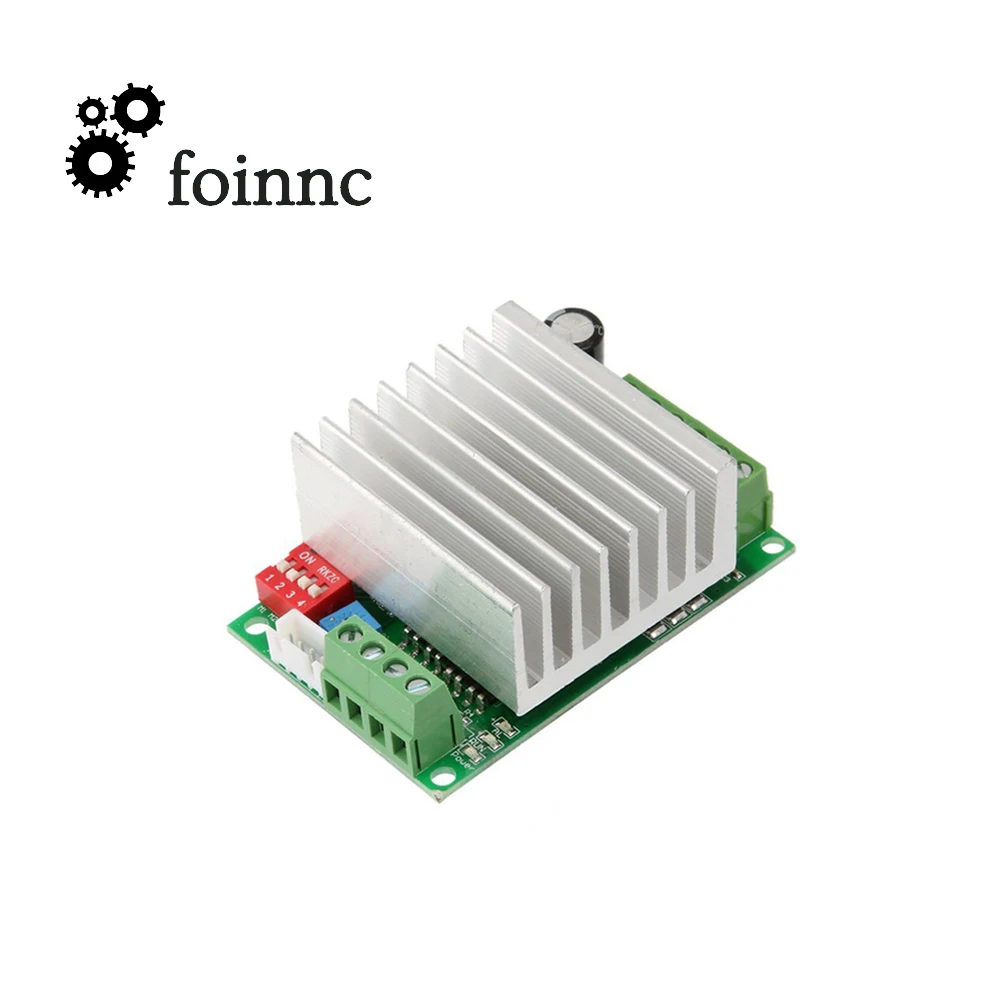

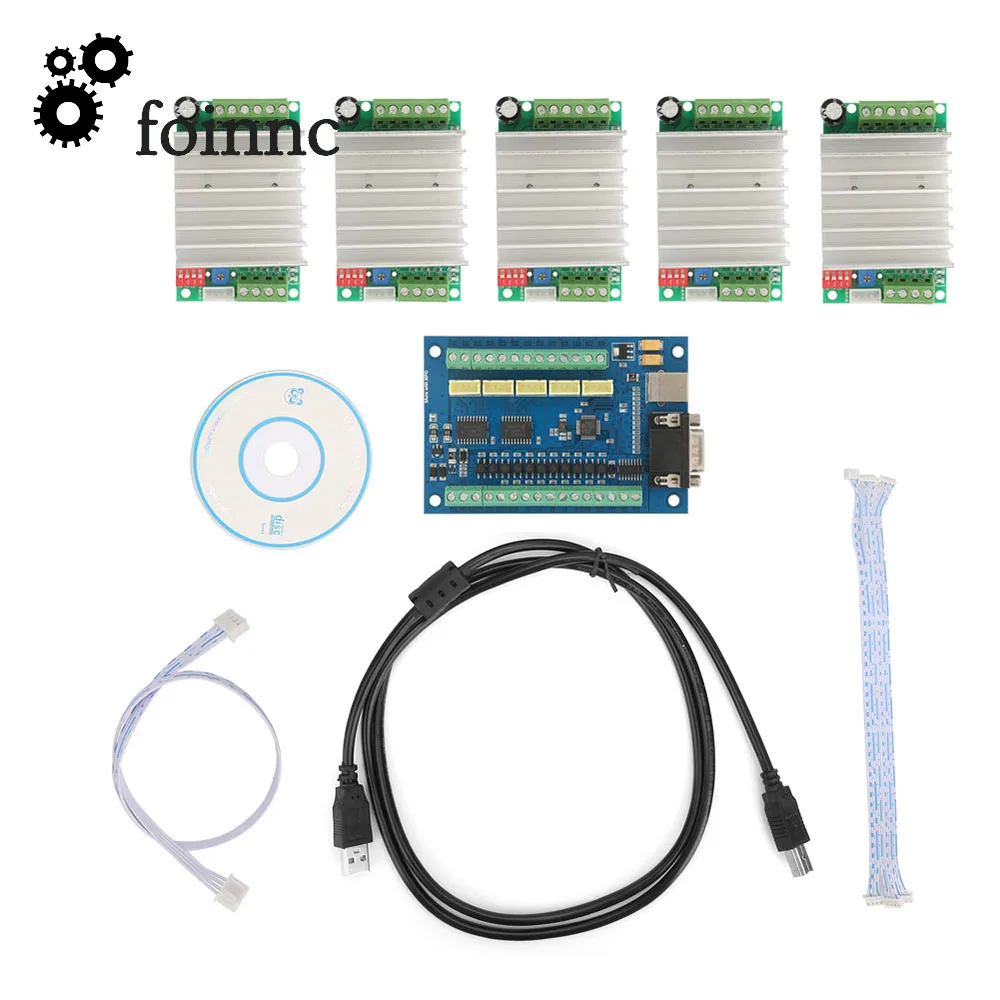

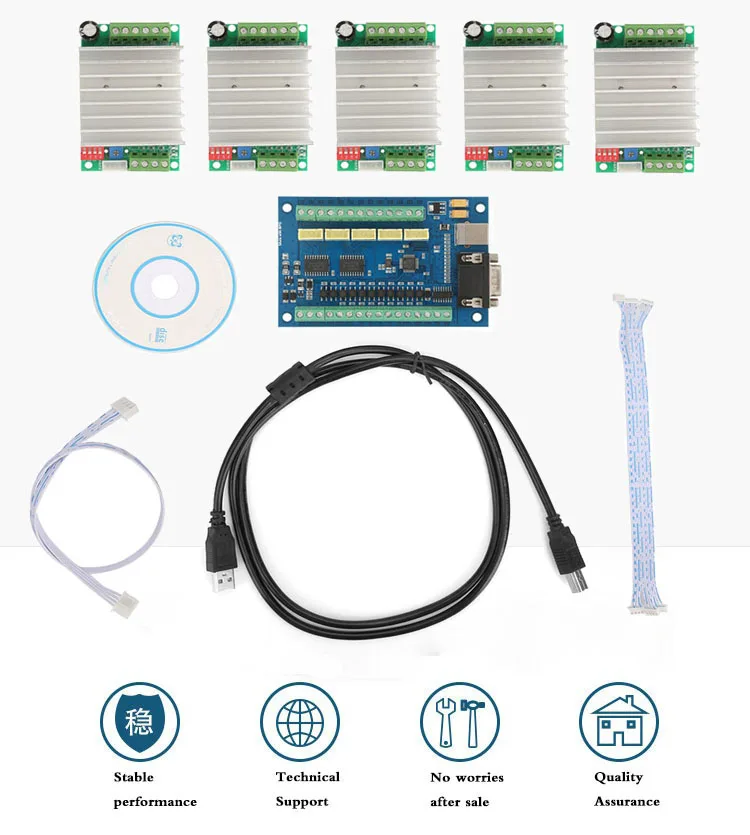

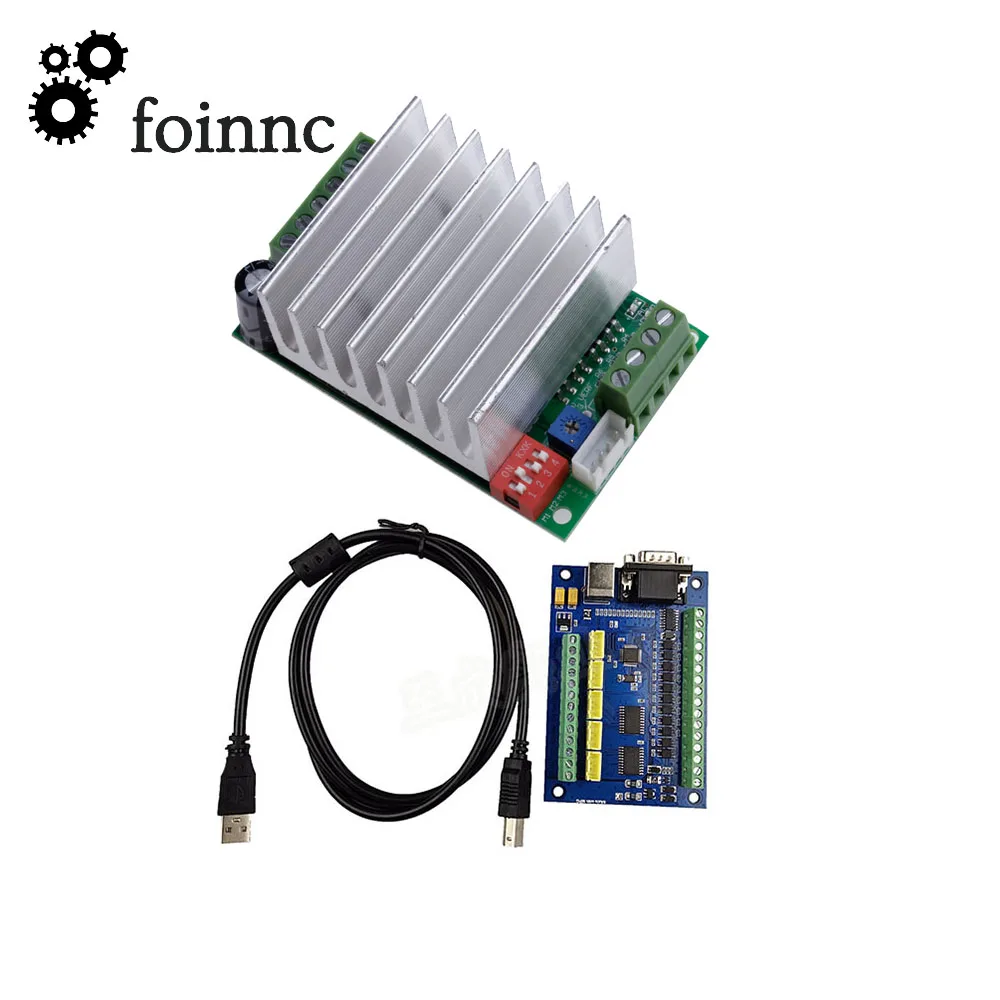

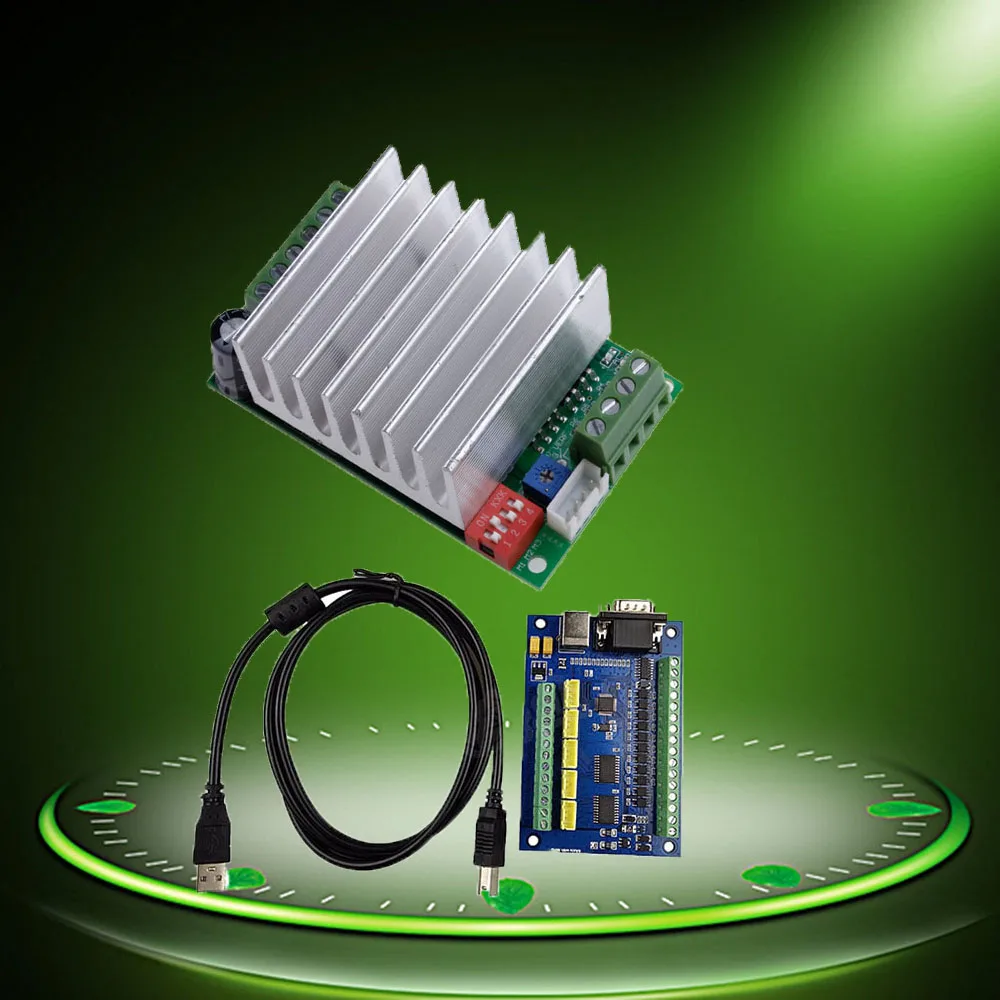

Интерфейсная плата MACH3 Green 5 axie USB, плата управления движением с ЧПУ + плата драйвера одноосевого шагового двигателя TB6600, 4,5 А, 5 шт.

Определение и метод подключения продукта:

Описание товара

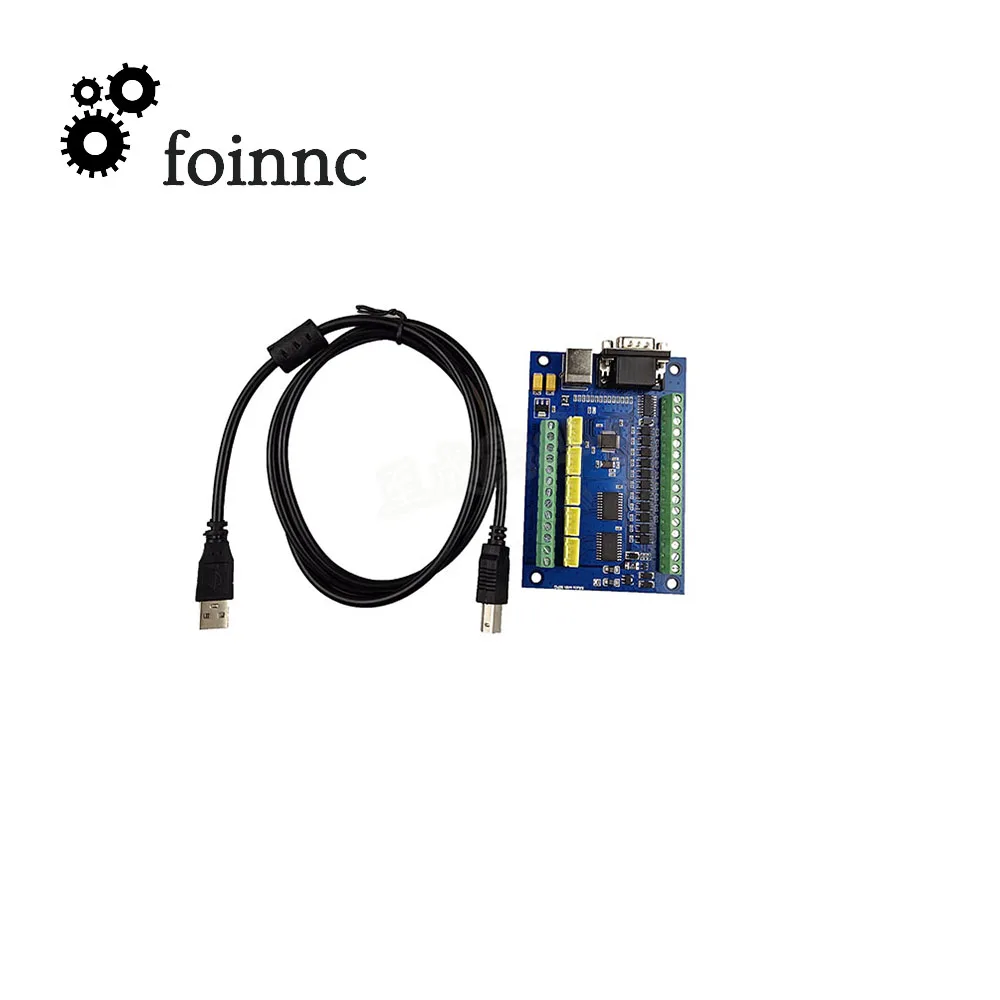

. Функции и функции платы управления Mach3: 1) Полностью поддерживает программное обеспечение Mach3. 2)、 Поддержка windows XP, WIN7, WIN8, WIN10, поддержка 32-битной и 64-битной системы, И планшетный ПК. 3)、 широкий диапазон внешнего напряжения источника питания, 12 - 24 В и предотвращает обратное Функция подключения 4)、 все входные сигналы разделены фотомуфтами, могут быть подключены к Estop 、 зонд и предельные переключатели. Чтобы сделать ваш компьютер безопасным. 5)、 0-10 в аналоговый выход напряжения (фотосцепка отделена), может быть подключен Преобразователь частоты, используемый для управления скоростью шпинделя 6)、 Выход PWM доступен (фотосцепка разделена, 5 В), может использоваться для Управляйте контроллером скорости шпинделя, управляемым ШИМ. 7)、 доступны четыре выходных порта, могут быть подключены к релейным модулям с Фотосоединители для контроля потока, тумана и т. д. 53,93 мм Mach3 USB интерфейсная плата BL-UsbMACH-V2.1 руководство 8) может быть подключен к драйверам шагового двигателя с помощью общего анода или общего Катодное входное соединение. Примечание: драйверы шагового двигателя должны иметь Фотосоединители для ввода. 9) также предоставляем 5-осевой разъем XH2.54-4P 2,54 мм для упрощения работы Для подключения к драйверам шагового двигателя. 10)、 все названия портов напечатаны на борту, просты в использовании. Описание одноосевого привода: 1) Рабочее напряжение 10-45 В постоянного тока. Рекомендуется импульсный источник питания DC32V. 2) высокоскоростное оптическое соединение 6N137 обеспечивает высокую скорость без потери шага. 3) новый высокий ток, высокое напряжение TB6600HG новый оригинальный чип, есть отключение низкого давления, парковка при перегреве и цепь защиты от перегрузки по току, защита от короткого замыкания и увеличение по сравнению с TB6560. 4) Максимальная мощность: ± 4,5 А. 5) для 4.2A 42,57,86 в двухфазном/четырехфазном/четырехпроводном/шестипроводном шаговом двигателе. 6) автоматическая функция половинного тока. 7) подразделение: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг, до 16 сегментов. 8) Объем: ширина, длина 82*50 * высота 35 (мм)

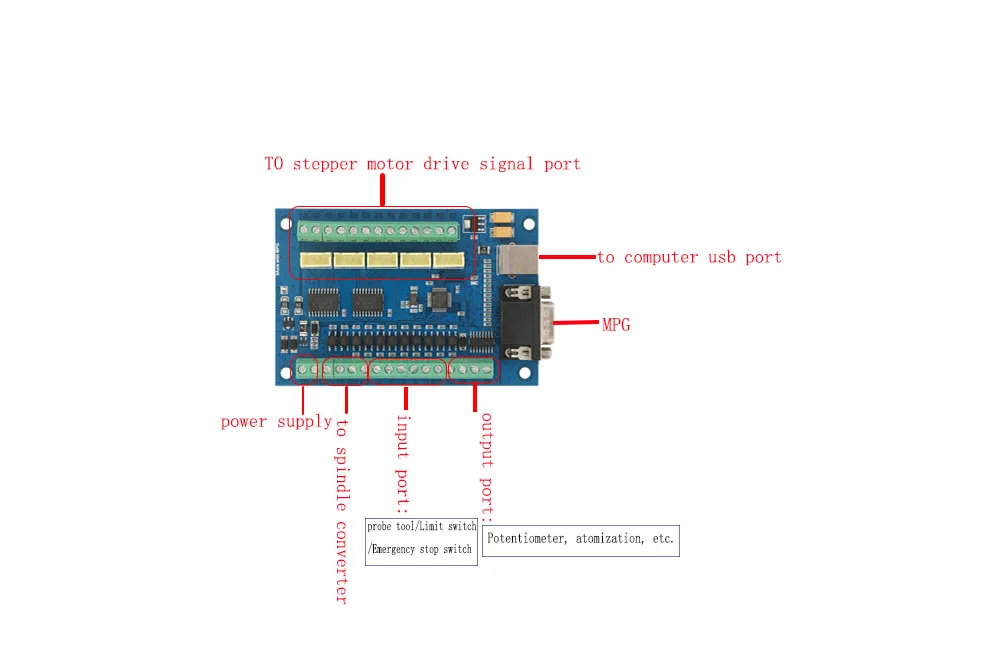

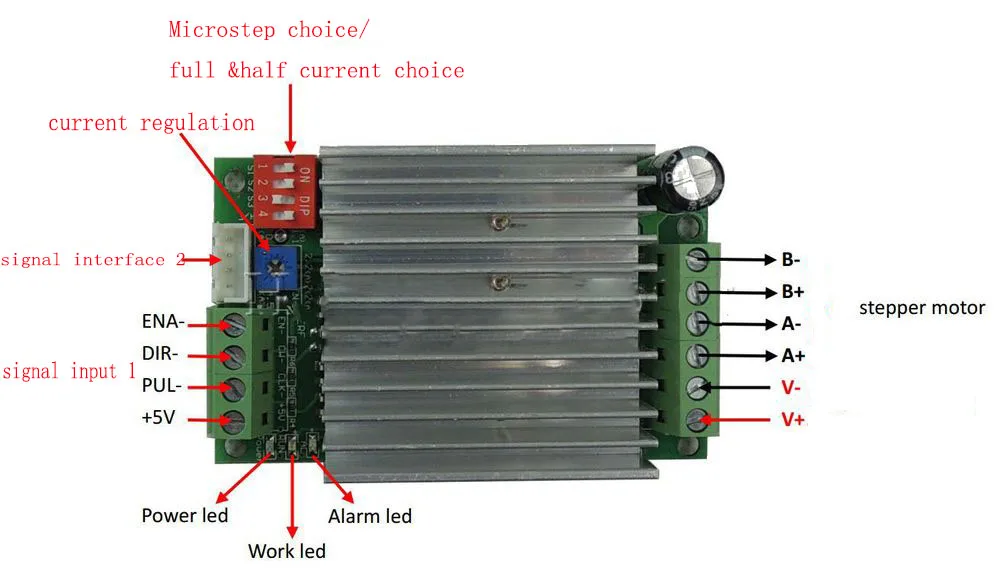

Определение и метод подключения продукта:

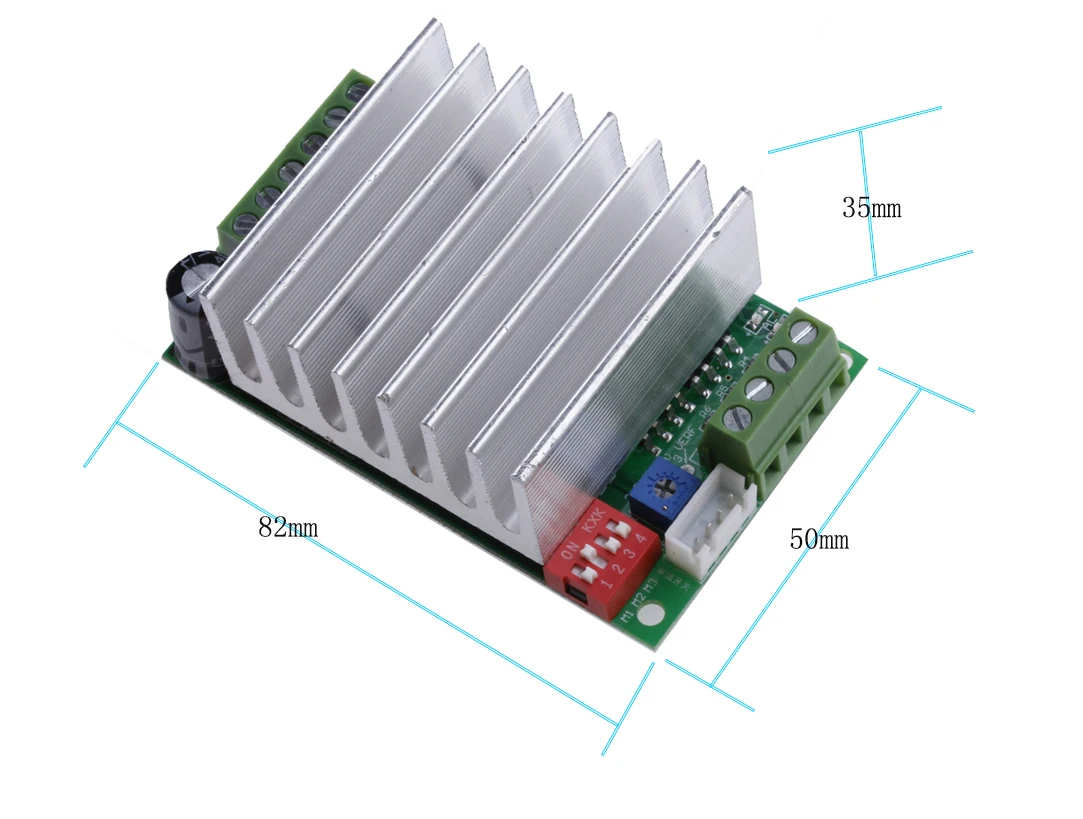

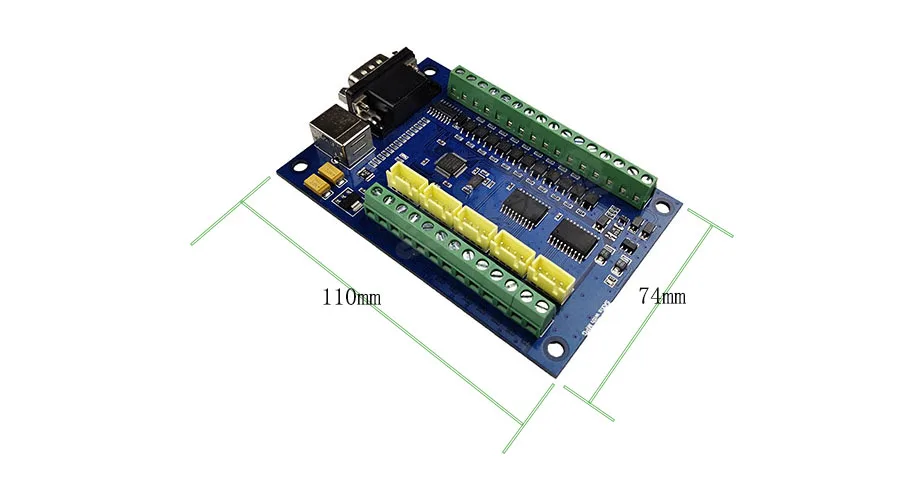

Внешний вид и размер:

Доступно несколько цветов
