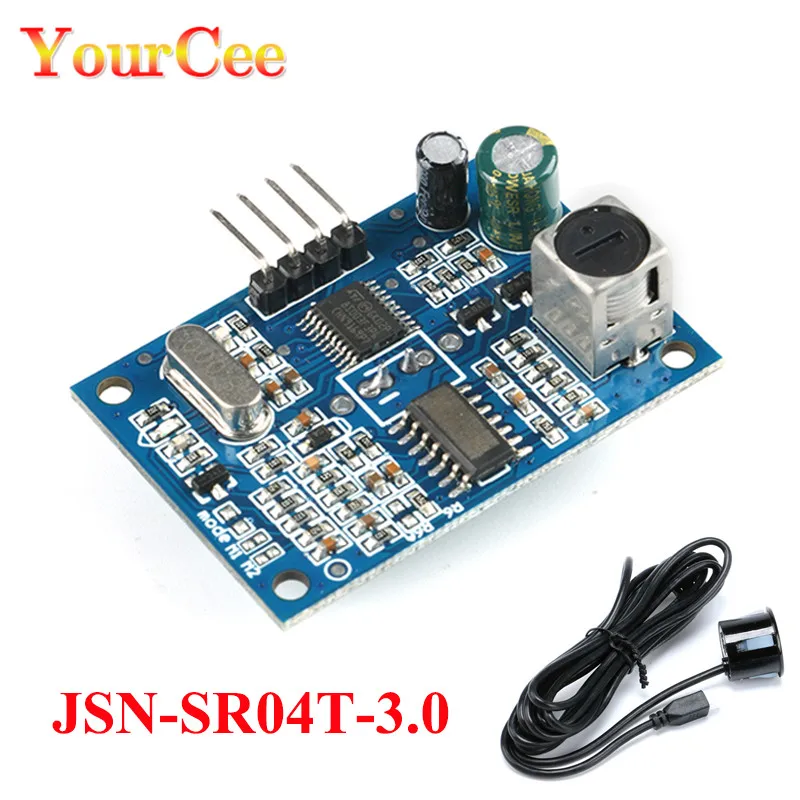

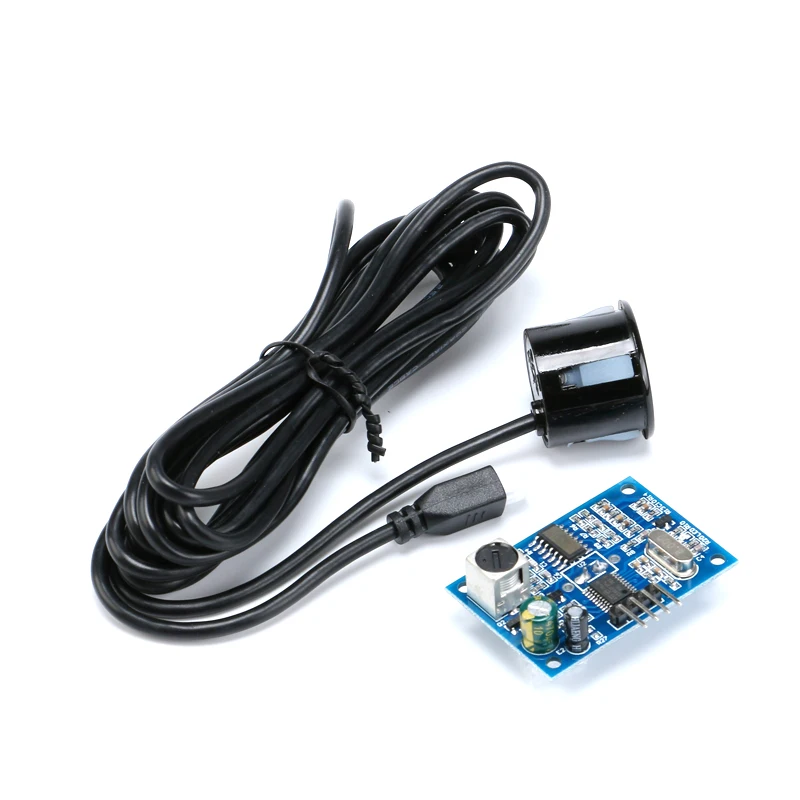

JSN-SR04T-3.0 Водонепроницаемый ультразвуковой Сенсор модуль JSN-SR04T 3,0 2,0 расстояние измерения электронный набор датчиков для Arduino, Новинка
68,97₽
В наличии!
Shop911422296 Store - Надежность 98%
Более 188 подписчиков, дата открытия магазина 18.01.2021
- Положительные оценки: 98% (2593)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 98%
Последнее обновление: 19.09.2024
Водонепроницаемый Ультразвуковой Модуль JSN-SR04T-3.0 JSN-SR04T, да...
28 Отзывов
113 Заказов
328,70₽
Водонепроницаемый ультразвуковой сенсорный модуль JSN-SR04T JSN-SR0...
4 Отзывов
8 Заказов
165,83₽
Водонепроницаемый модуль ультразвукового датчика JSN-SR04T JSN-SR04...
1 Отзывов
1 Заказов
123,35₽

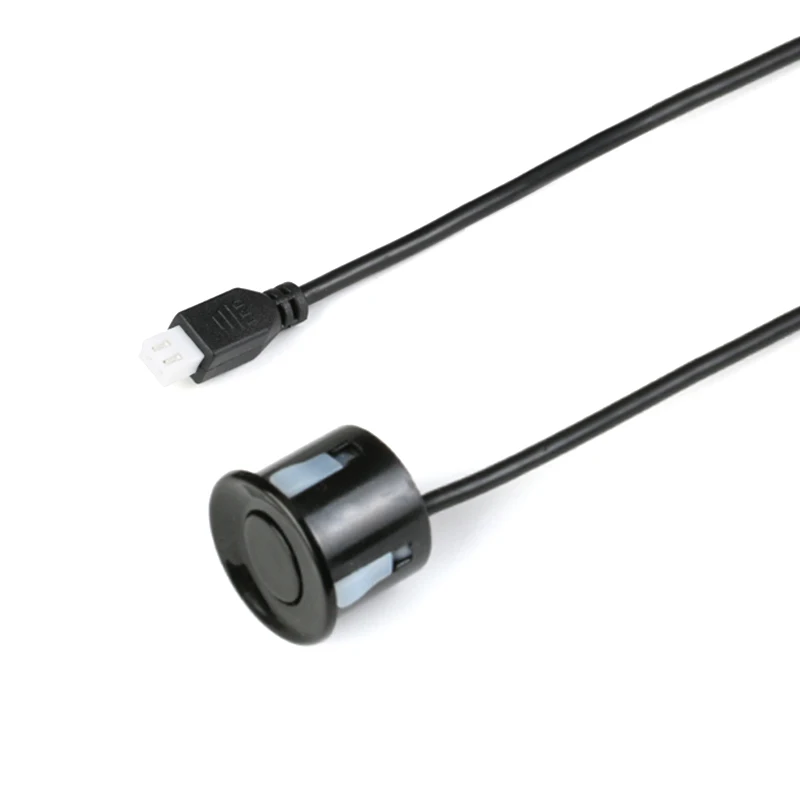

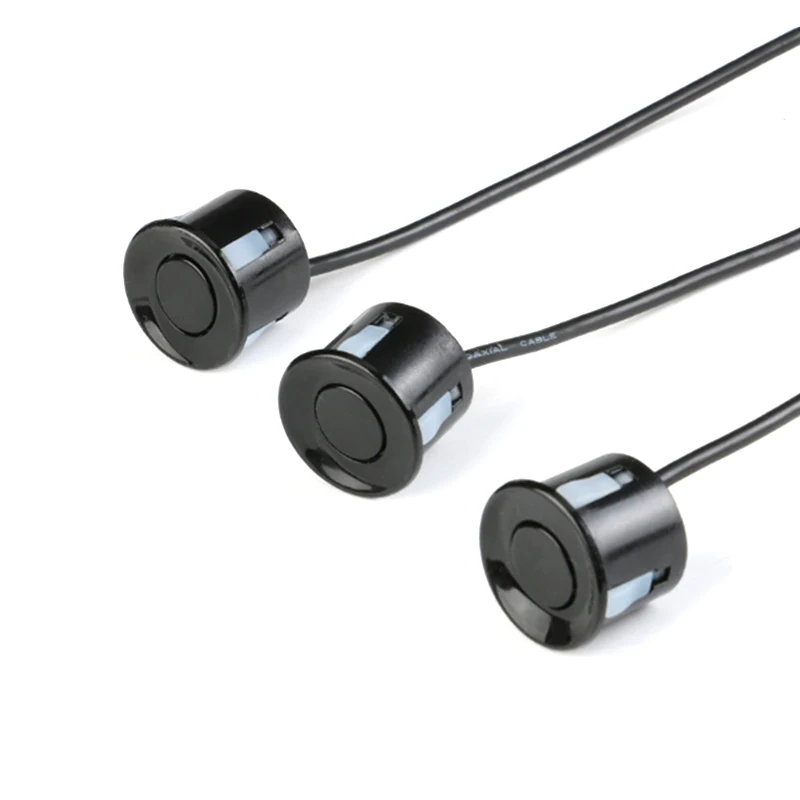

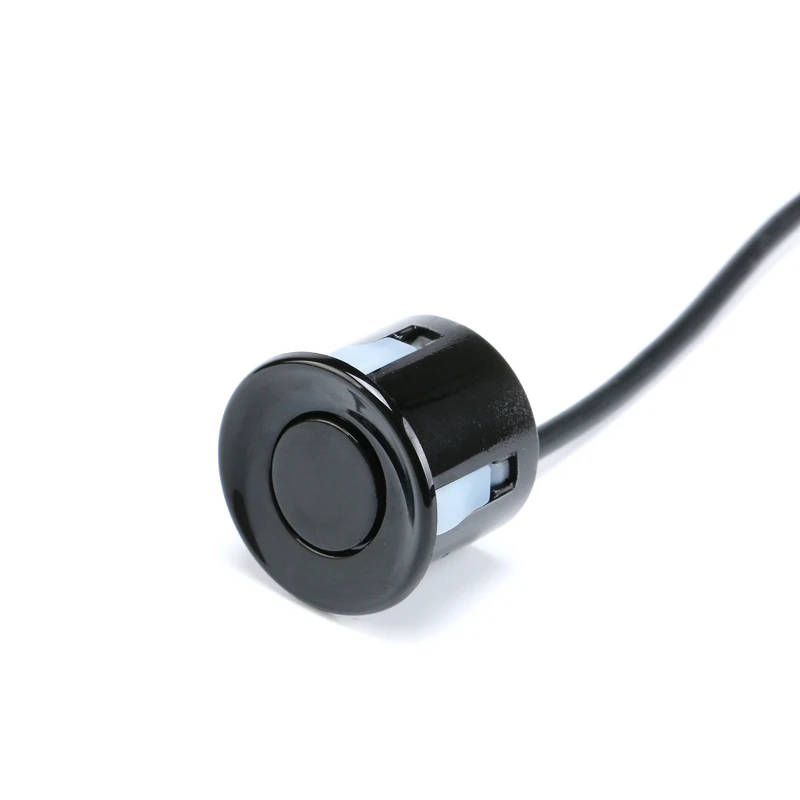

Водонепроницаемый ультразвуковой радиолокационный датчик заднего хода
Параметр:
1. Несущая частота кГц: 40,0 ± 1,0
2. Выходное звуковое давление дБ при 30 см/10 в Синусоидальная волна: ≥ 105
3. Прием чувствительности дБ/В/bar бар: ≥-82
4.-6 дБ направленность deg:75 ± 10
5. Звук время МС: ≤ 0,8
6. Емкость pf @ 120 Гц 25 ℃:2000 ± 10%
7. Входное напряжение Vp-p:140
8. Рабочая температура:-40 ~ + 80
9. Температура хранения:-40 ~ + 85
10. Материал чехол: алюминий

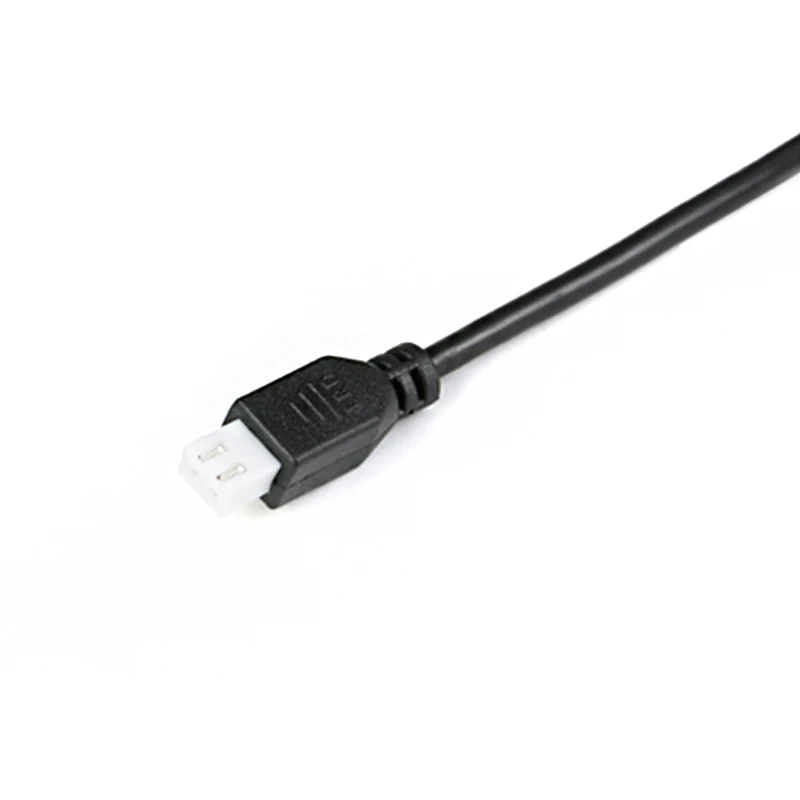

11. Тип клеммы: разъем
12. Длина свинцового провода мм: 2500 ± 50

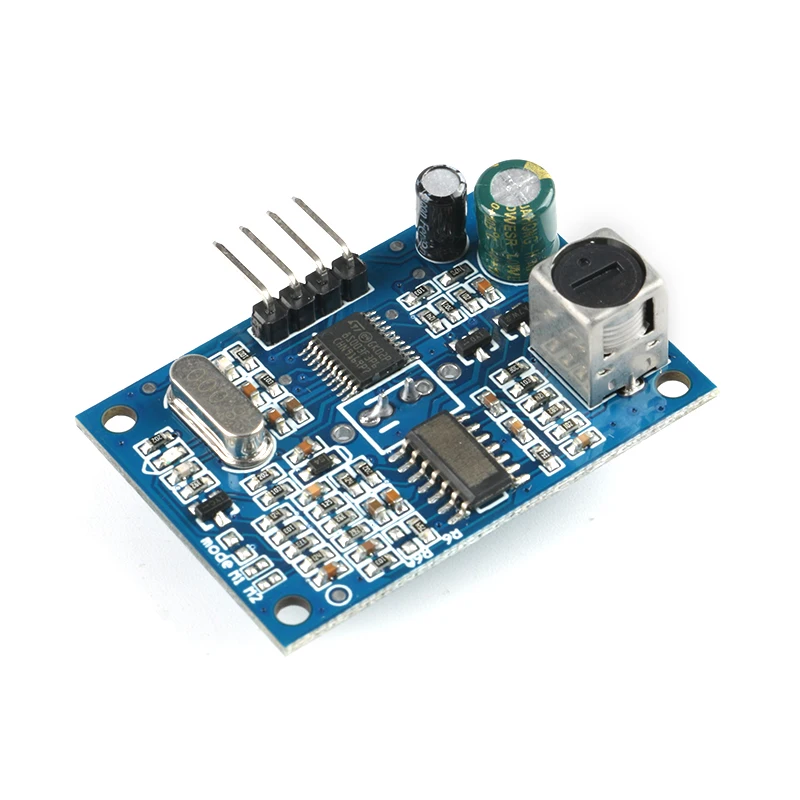

JSN-SR04T JSN-SR04T-3.0
Особенности:

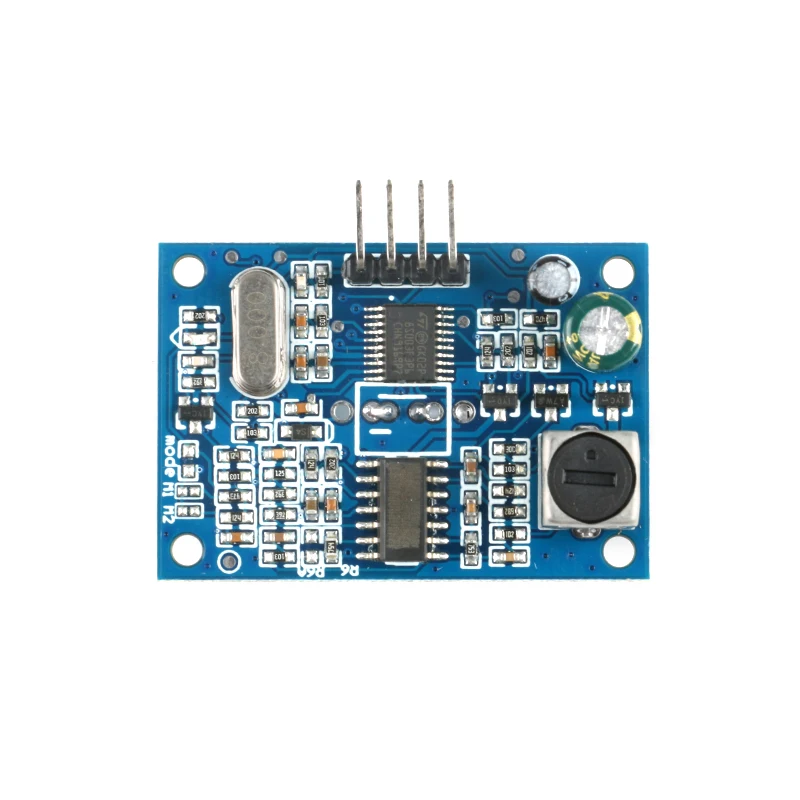

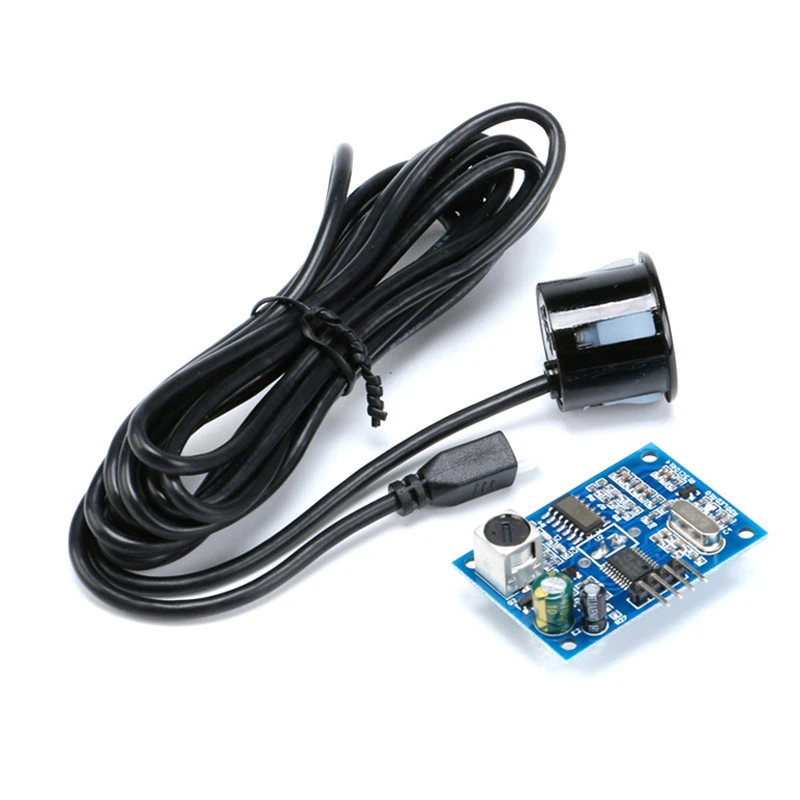

Ультразвуковой Модуль JSN-SR0T4-3.0 может обеспечить функцию бесконтактного зондирования расстояния 20-600 см, а погрешность может достигать 2 мм. Модуль состоит из интегрированного ультразвукового датчика и цепи управления.
Этот продукт имеет интегрированный ультразвуковой зонд промышленного класса, водонепроницаемый тип, стабильную производительность и скромность на рынке.
Некоторые MCUs работают.
1, маленький размер, прост в использовании
2, широкий диапазон электропитания, низкое энергопотребление
3, высокая точность измерения, высокое разрешение
4, зона обнаружения глухая небольшая, расстояние больше
5, режим вывода разнообразен, ширина импульса, выход последовательного порта.
Параметры продукта:
Рабочее напряжение: DC 3,0 ~ 5,5 V
Рабочий ток: менее 8 мА
Частота зонда: 40 кГц
Дальность действия до: 600 см
Ближний Диапазон: 20 см
Точность расстояния: +-1 см
Угол измерения: 75 градусов
Входной сигнал триггера:
1, TTL Пульс выше 10uS
2. Инструкции по серийной передаче 0X55
Выходной сигнал реверберации: выходной сигнал ширины импульса или TTL

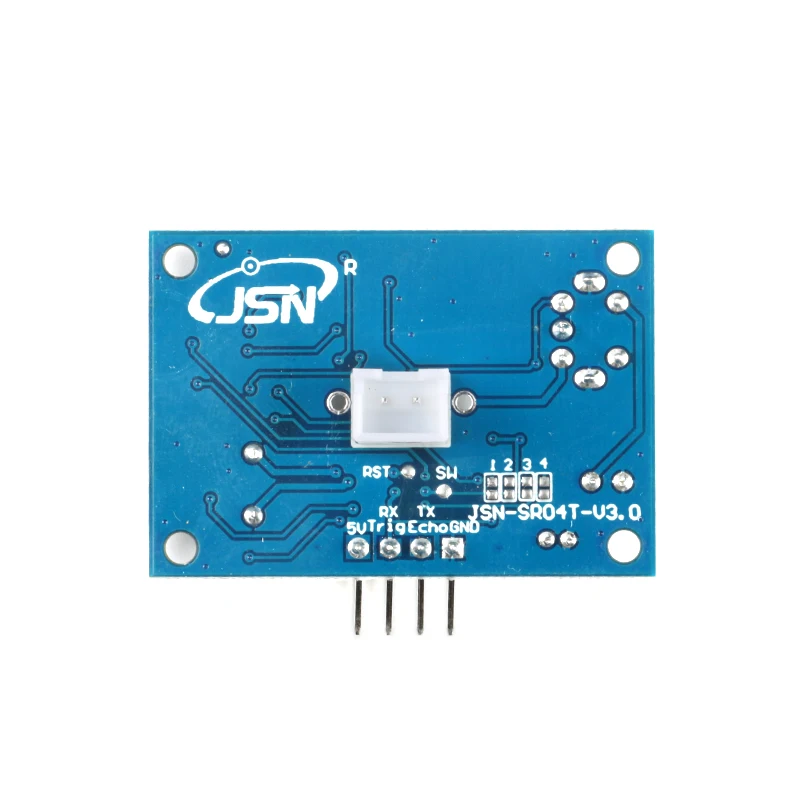

Проводка:
3-5,5 V (мощность позитивная)
Триг (управление) RX
Эхо (выход) TX
GND (отрицательная мощность)
Размер изделия: Д * Ш * В = 42*29*12 мм
Рабочая температура: -20 ~ 70 градусов Цельсия
Цвет изделия: печатная плата синего цвета

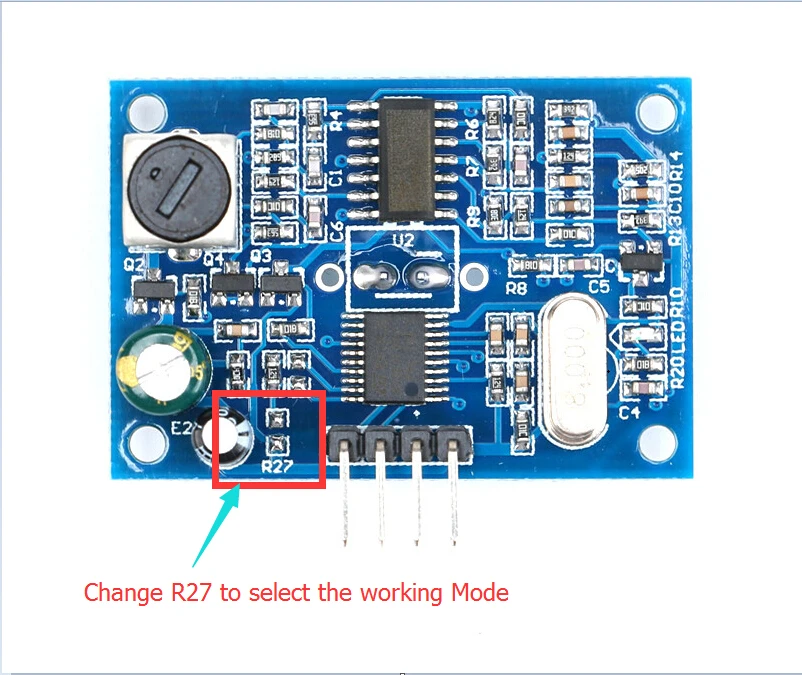

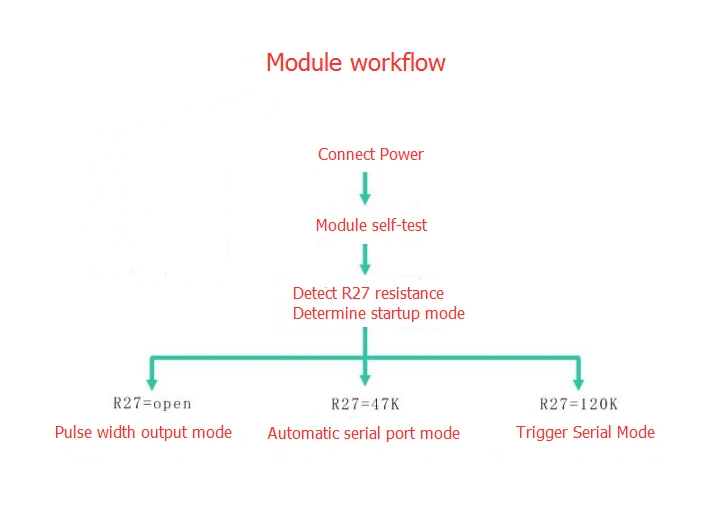

Для этой платы есть три режима работы. Покупатель может переключаться или экспериментировать в соответствии с их фактическими потребностями. Как показано ниже:
Рабочий режим по умолчанию-режим 1.
Режим 1: R27 = открытый, не сварочный. Рисунок описан ниже
Основной принцип работы:
С помощью пускового механизма IO port TRIG радиус действия, до минимум 10us высокой буквы.
Модуль автоматически посылает 8 40 кГц квадратную волну, автоматически определяет, сигнал ли обратно;
Есть сигнал для возврата, через порт IO эхо Выход высокого уровня, высокий уровень непрерывного времени является ультразвуком
От момента запуска до возврата. Испытательное расстояние = (высокое время * скорость звука (340 м/с) / 2;
Когда модуль срабатывает, если эхо не получено (причина больше, чем диапазон измерения или Зонд не является положительным на измеряемом объекте),
Эхо-порт автоматически становится низким после 60 мс, маркировка конца измерения, независимо от мощности или нет.
Светодиодный индикатор, светодиодный индикатор непитания, он получит сигнал триггера после модуля, это когда модуль находится в рабочем состоянии.
Нужно только обеспечить импульсный сигнал выше 10uS триггера, модуль будет выпущен в течение 8 40 кГц уровней цикла и обнаружения эха. Эхо-сигнал выводится после обнаружения эхо-сигнала. Реверберации
Ширину импульса пропорционально на расстоянии. Таким образом, передавая сигнал на полученный интервал времени сигнала эха
Можно рассчитать расстояние. Формула: uS / 58 = см или uS / 148 = дюймы; Или: расстояние = высокое время * скорость звука (340 м/с) / 2;
Рекомендуемый период измерения составляет 60 мс или более для предотвращения воздействия передаваемого сигнала на эхо-сигнал.
Режим 2: R27 = 47K является сопротивлением сварке 47K. Рисунок описан ниже
Формат последовательного вывода для уровня TTL, что: модуль 100MS для цикла автоматической передачи
Значение расстояния, в мм. Серийная скорость передачи данных: 9600, n, 8,1.
Модуль распознавания мощности, непосредственно в режим работы, модуль для проведения расстояния каждые 100 мс диапазона,
И выходы один кадр с pin-код TX с четырьмя 8-bit data. Формат кадра: 0XFF + H_DATA + L_DATA + SUM
1.0XFF: для кадра для запуска данных, используется для оценки;
2.H_DATA: верхние 8 бит данных расстояния;
3.L_DATA: нижний 8 бит данных расстояния;
4. Сумма: данные и, для эффекта его 0XFF + H_DATA + L_DATA = сумма (только Низкий 8)
Примечание: H_DATA и L_DATA синтеза 16-bit data, то есть расстояние в миллиметрах.
Описание: Модуль выводит значение ближайшего расстояния в мертвой зоне. Если модуль не измеряет данные или находится вне диапазона, измеренного на выходе 0.
Светодиодный индикатор, светодиодный индикатор непитания, модуль, подключенный к работе после того, как светильник, затем модуль находится в рабочем состоянии.
Режим 3: R27 = 120K-это сопротивление сварки 120K. В режиме последовательного порта
Распознавание мощности модуля, модуль в режиме ожидания, формат последовательного вывода для уровня TTL, скорость передачи данных последовательного порта:
9600, n, 8, 1. Когда порт RX получает инструкцию 0X55, модуль запускает диапазон и выходы от pin TXOut рамки с 4 8-битными данными.
Формат кадра: 0XFF + H_DATA + L_DATA + SUM
1.0XFF: для кадра для запуска данных, используется для оценки;
2.H_DATA: верхние 8 бит данных расстояния;
3.L_DATA: нижний 8 бит данных расстояния;
4. Сумма: данные и, для эффекта его 0XFF + H_DATA + L_DATA = сумма (только Низкий 8)
Примечание: H_DATA и L_DATA синтеза 16-bit data, то есть расстояние в миллиметрах
Описание: Модуль выводит значение ближайшего расстояния в мертвой зоне. Если модуль не измеряет данные или находится вне диапазона, измеренного на выходе 0.
Светодиодный индикатор, светодиодный немощный индикатор, он получит триггер 0X55 в модуле, это когда модуль находится в рабочем состоянии.
JSN-SR04T 3,0
