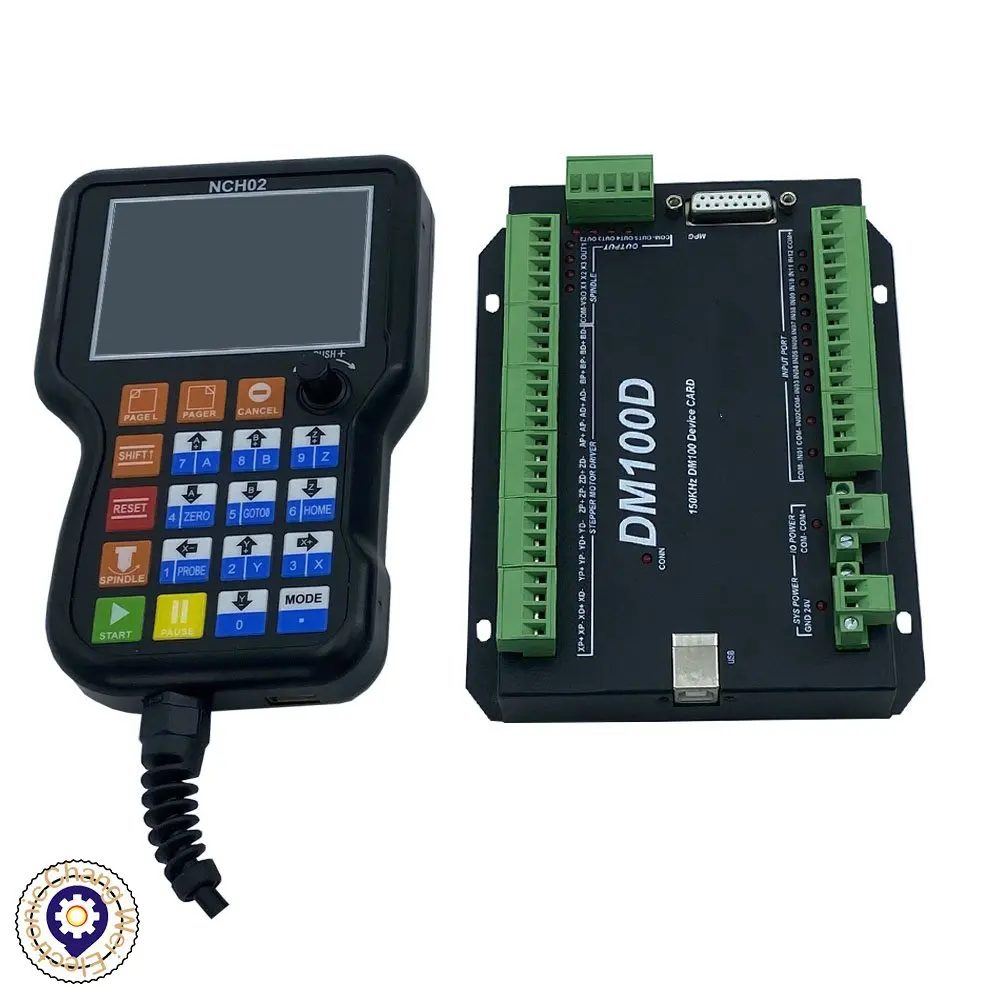

Контроллер движения NCH02Handheld, ЧПУ 3 4 5-осевой G-код, USB ручка, Удаленная кнопка, MPG для шагового серводвигателя, гравировального станка с ЧПУ

Параметры производительности:

Читайте G-CODE от U-DISK;Длительная работа без компьютера;Фотоэлектрический изолированный входной интерфейс  8 портов;Фотоэлектрический изолированный выходной интерфейс  5 портов; 1 порт 0-10V Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на ШИМ выход); Может поддерживать 5-осевые шаговые системы, 125 кГц импульсный выход для каждой оси;Встроенный чип управления движением руки;Основное устройство имеет вход питания 24 В постоянного тока, ток должен превышать 1AПоддержка стандартных MPG и NVMPG; 3,5 ''TFT экран; 19 пользовательский ключ;

Внешний вид и размер изделия:

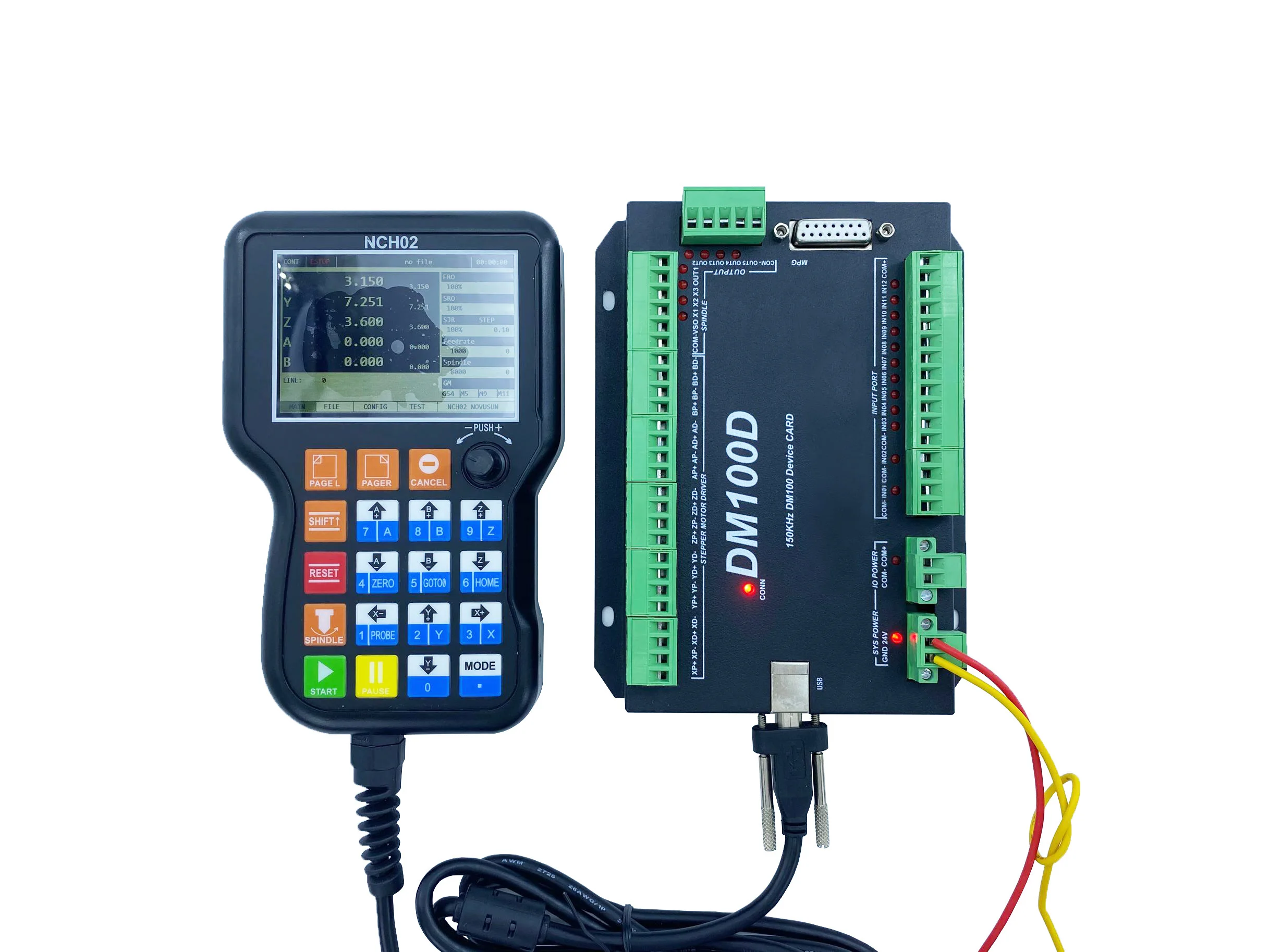

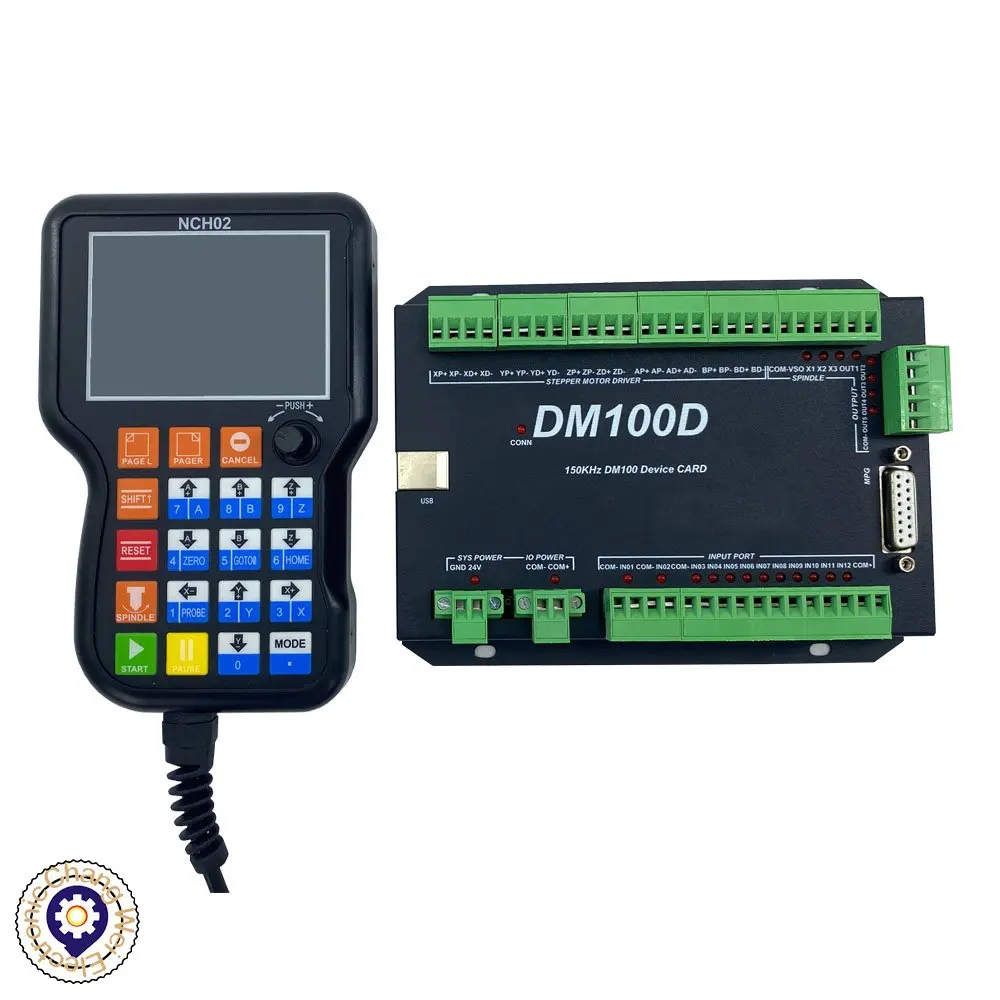

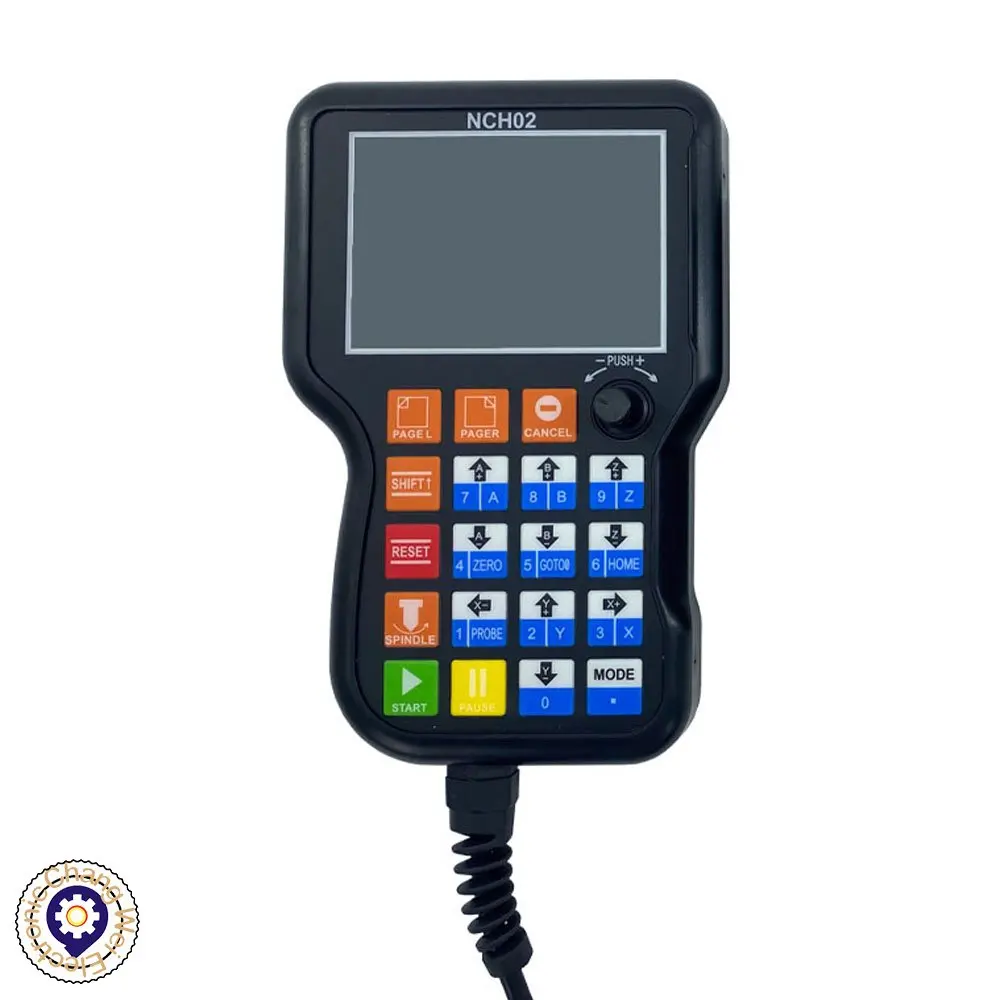

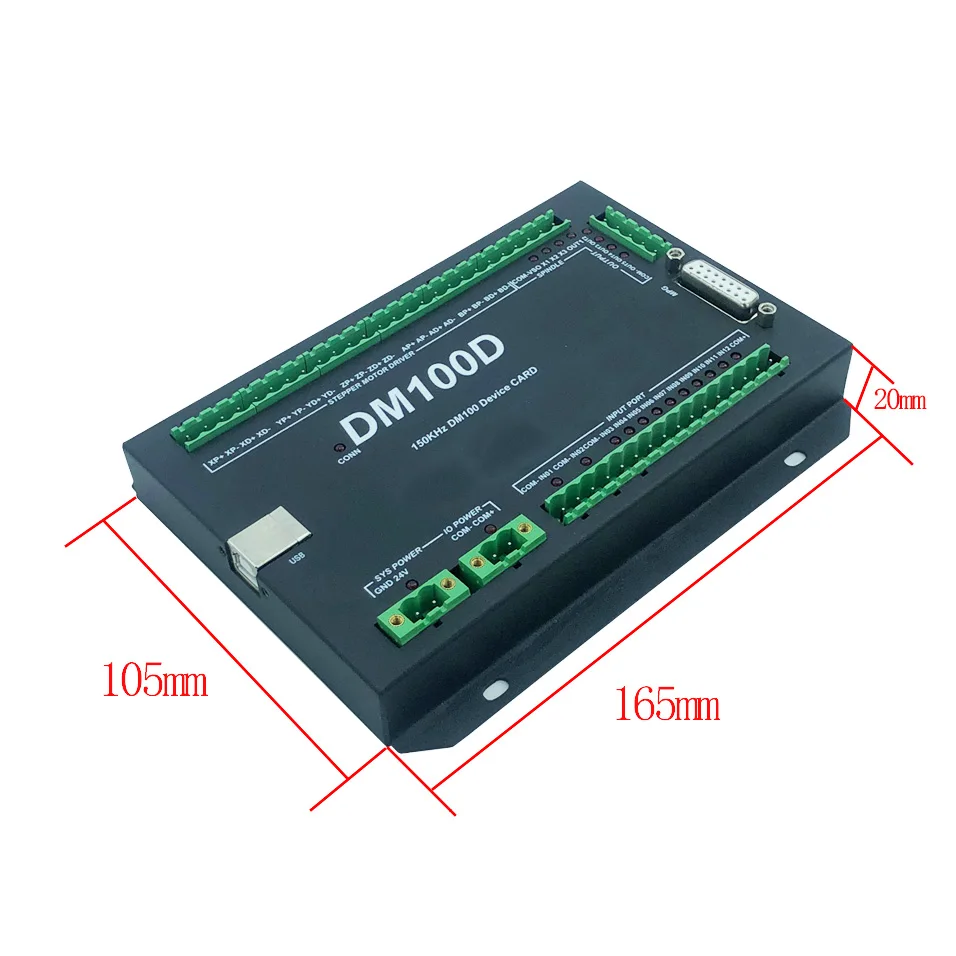

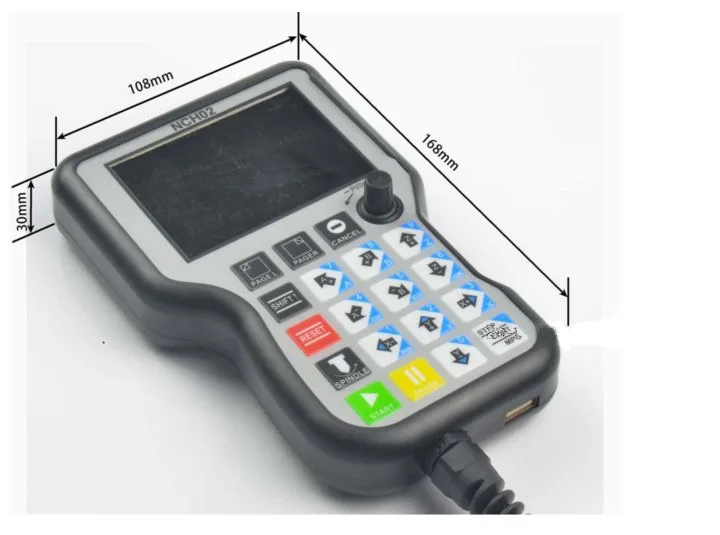

Система ручного управления NCH02 выглядит как показано на рисунке 1-1: Хост-системаВнешний вид NCD02 соответствует Figure1-2.Система ручного управления NCH02 габаритный размер составляет 168 мм * 108 мм * 30 мм;Габаритный размер главной системы DM100 составляет 165 мм * 105 мм * 20 мм

Содержание продукта:

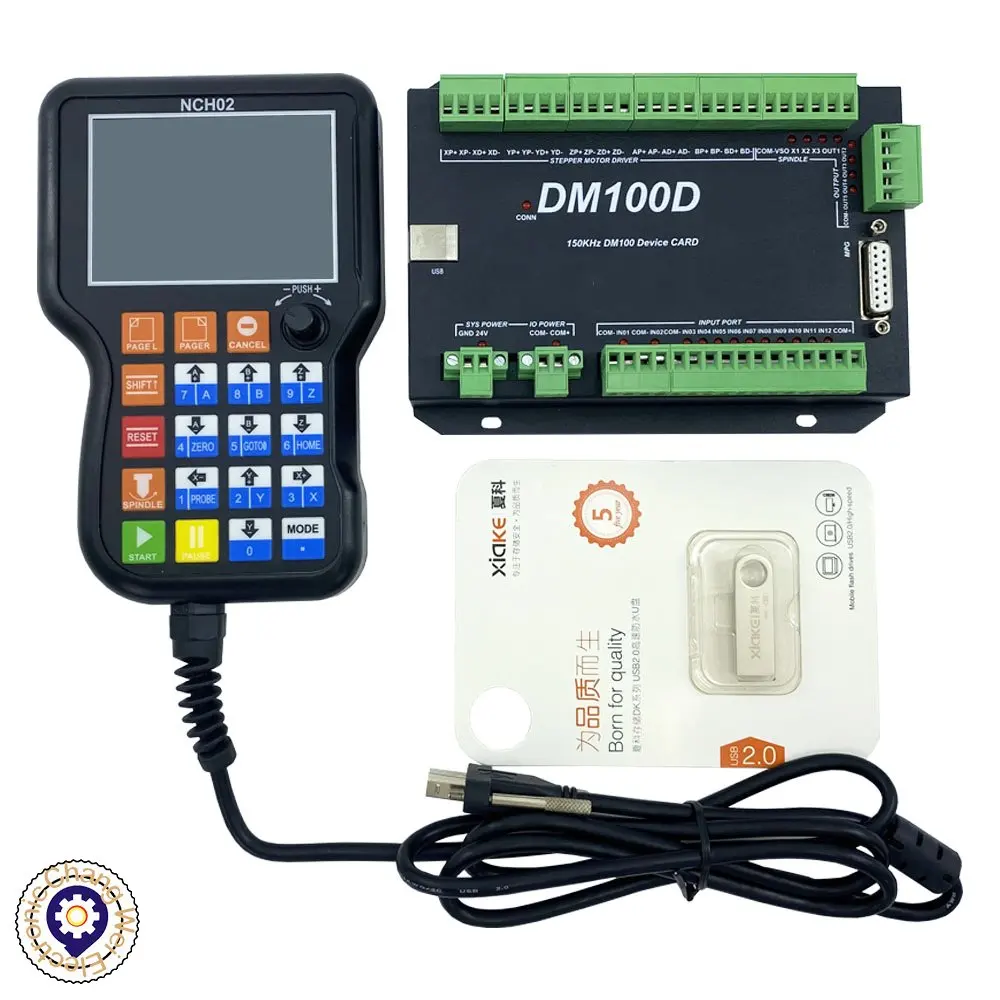

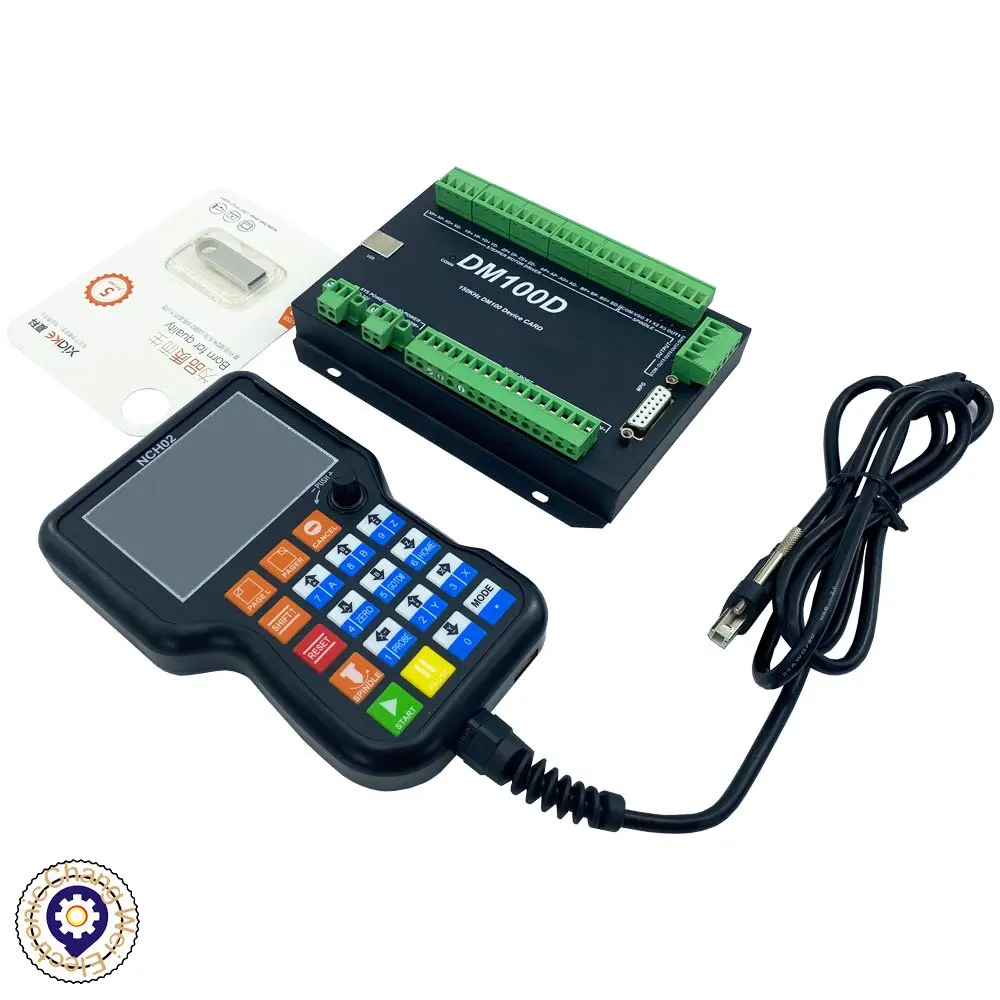

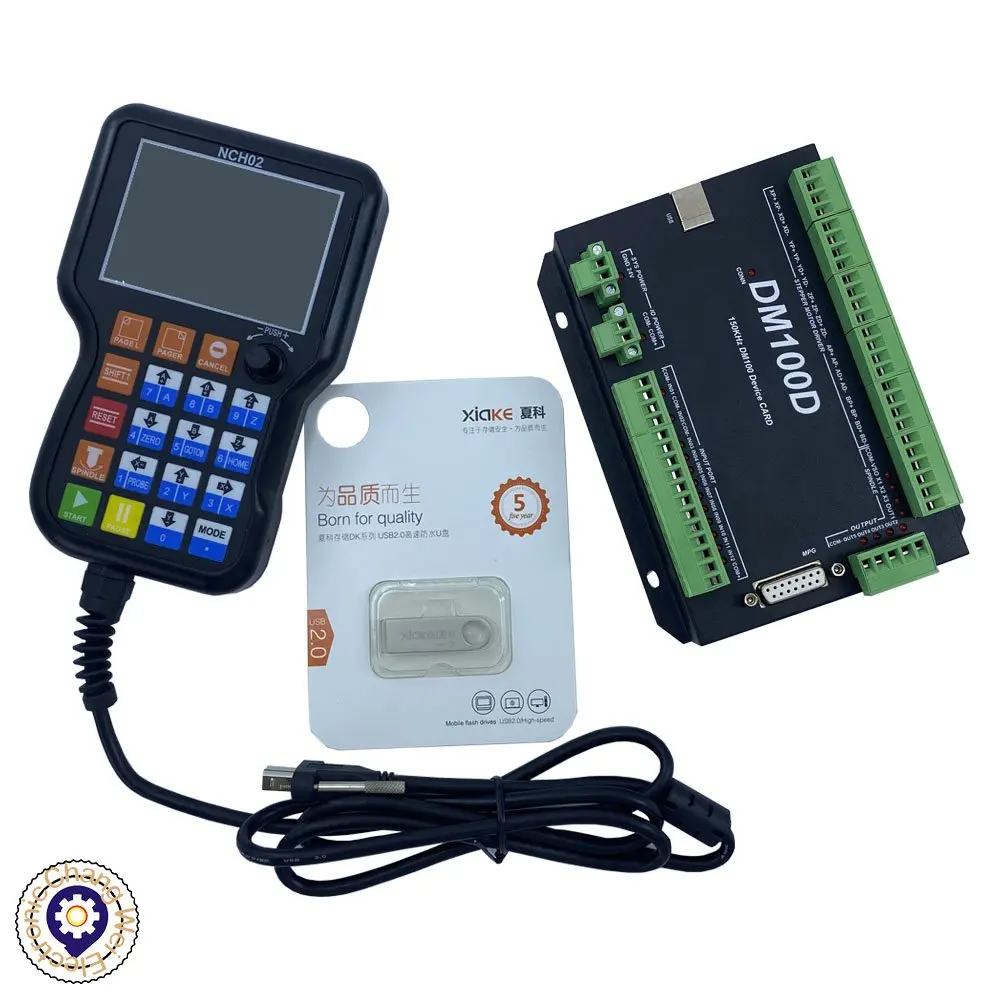

Контроллер * 1Патч-панель * 1U-диск * 1

Глоссарий:

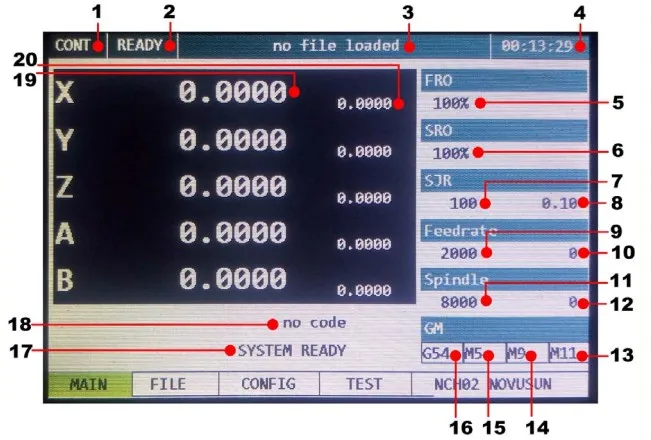

При эксплуатации NCH02, где будет много английской аббревиатуры, теперь мы перечисляем всеИх для справки:FRO: корректировка кормления: в процессе работы уже установлено значение F, и нужноОтрегулируйте текущую скорость подачи, затем мы сможем отрегулировать ее значение.SRO: регулировка скорости вращения шпинделя: в процессе работы значение S уже установлено, и требуетсяЧтобы отрегулировать текущую скорость вращения шпинделя, мы можем отрегулировать значение SRO для его реализации:Текущая скорость S # = Настройка S * SRO.SRJ: регулировка скорости вручнуюВ процессе работы, так как ручная скорость уже установлена, и нам нужно отрегулироватьТекущая скорость, и невозможно исправить значение во время работы, тогда мы можем пересмотреть SRJЦенно это реализовать.Текущая ручная скорость FS # = Настройка ручной скорости * SRJ.F: скорость подачи, единица измерения-мм/мин. Например, F = 200, означает каждую минуту подачи2000 мм.S: Скорость вращения шпинделя. Единица измерения-рад/мин. Например, S = 20000, означает 20000 оборотов в минуту.Координата оси XКоордината оси YКоордината оси ZКоордината осиКоордината оси BКоордината оси сГотово: ReadyMode. В режиме мы можем выполнить любую операцию, включить обработку или значенияМодификация или Запуск 2-го режима.Сброс: режим сброса. В этом режиме он должен прекратить каждую операцию.«Шаг»: ручной шаг. Каждая ось соответствует ручному шагу в этом режиме.MPG: режим MPG. Каждая ось может выполнять операции MPG в этом режиме.

Источник питания оборудования:

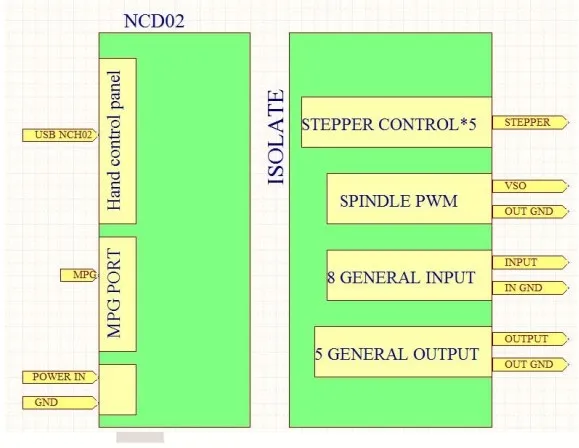

Решение блока питания в области промышленной автоматизации всегда оченьСложный, есть много GND, теперь мы описываем структуру блока питания какНиже:Структура источника питания как на рисунке 2-1, вход основного источника питания и модуль MPG иМодуль вывода Шагового управления является общим GND, Limited и Estop входным модулем и шпинделемМодуль регулировки скорости является общим GND, между основным источником питания и выходным модулем естьФотоэлектрическая изоляция. Входы ограниченного переключателя и Estop и так далее являются общим катодом,Внутри прибора есть GND как общий-, нет необходимости подключать внешний блок питания. На основеДля справки с выходным интерфейсом GND, выход регулируемого напряжения 0-10 В для регулировки шпинделяСкорость. Шасси встроено с 220 В до 48 В постоянного тока для бесщеточного шпинделя постоянного тока и 4 шагаДрайвер двигателя.

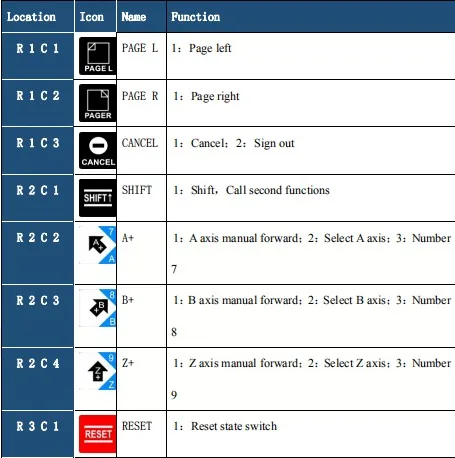

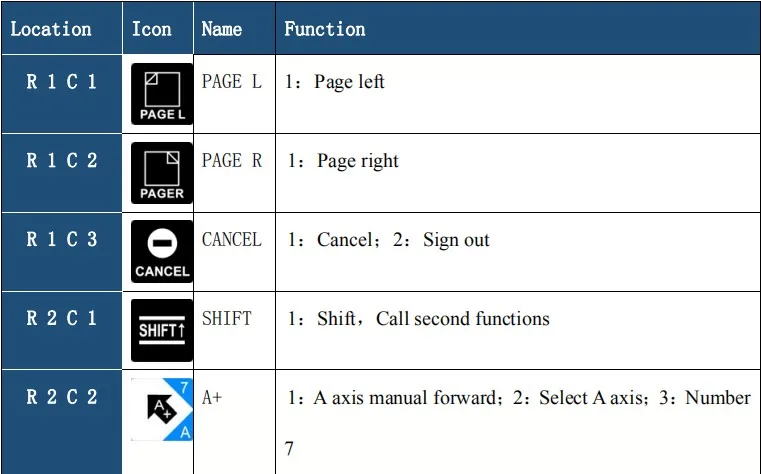

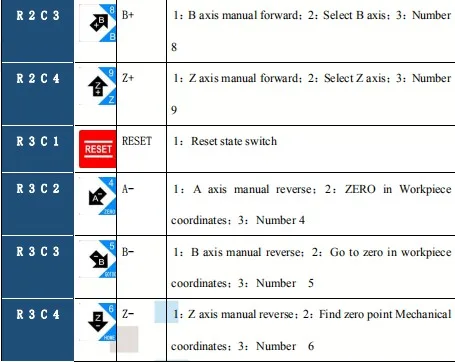

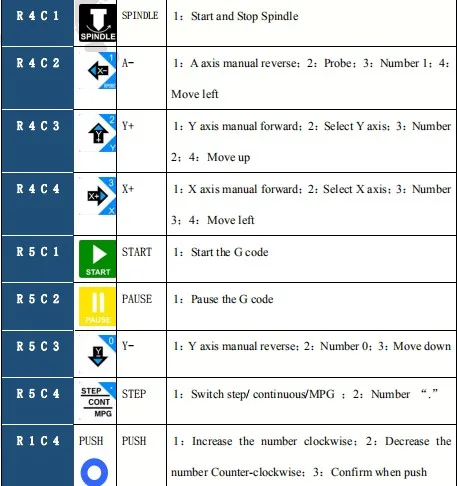

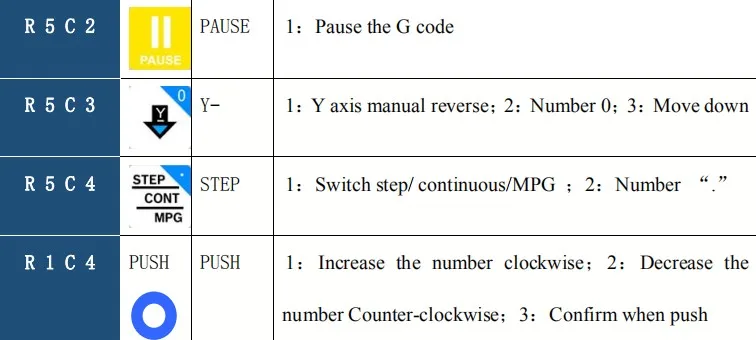

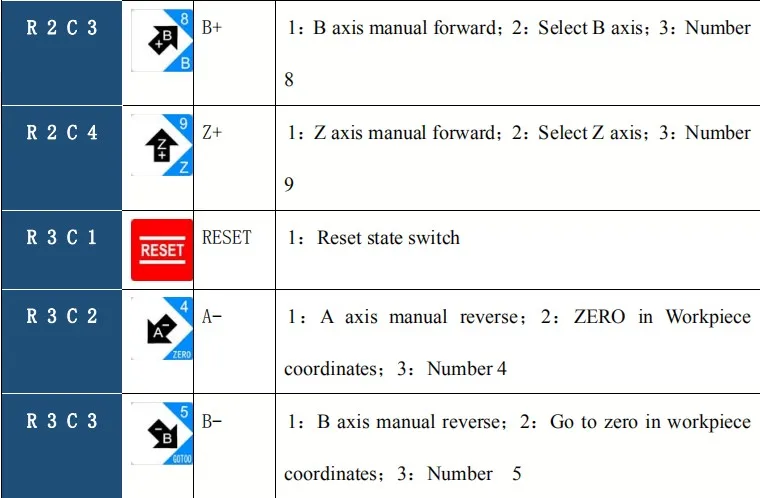

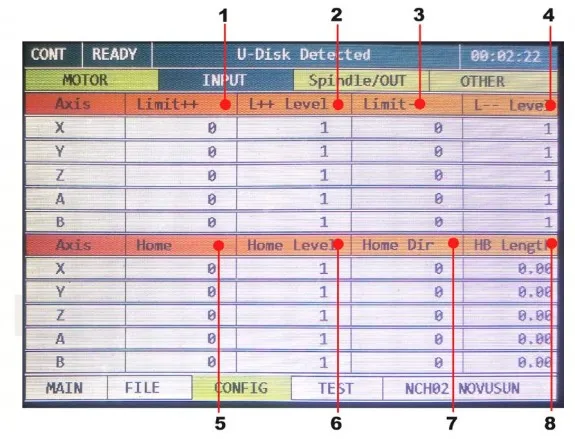

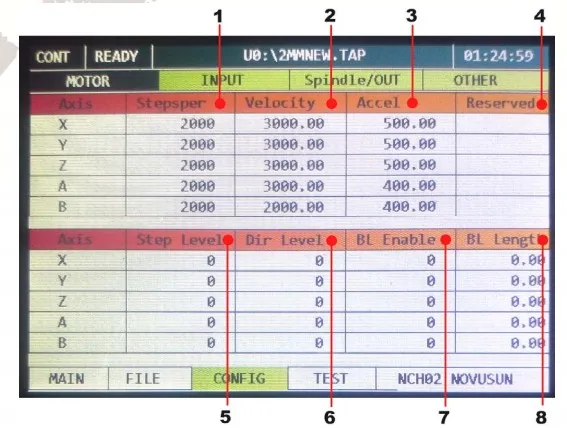

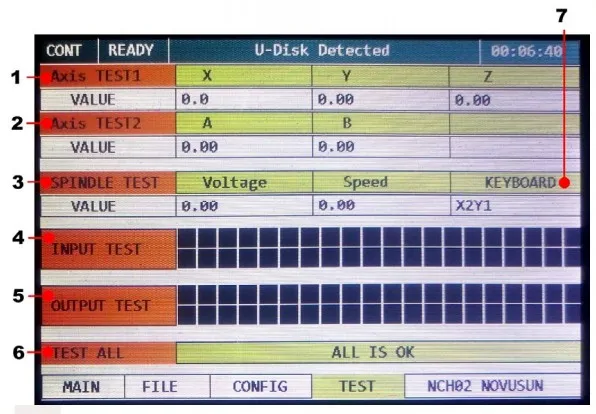

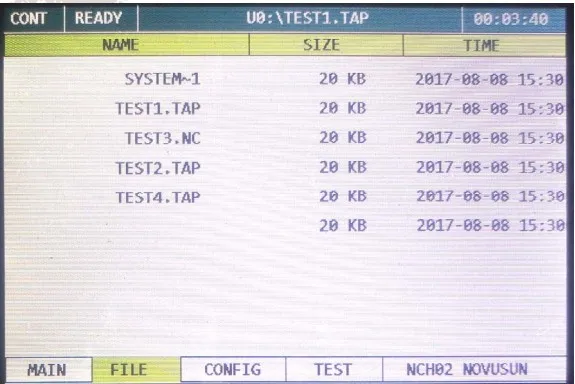

Определение кнопки:

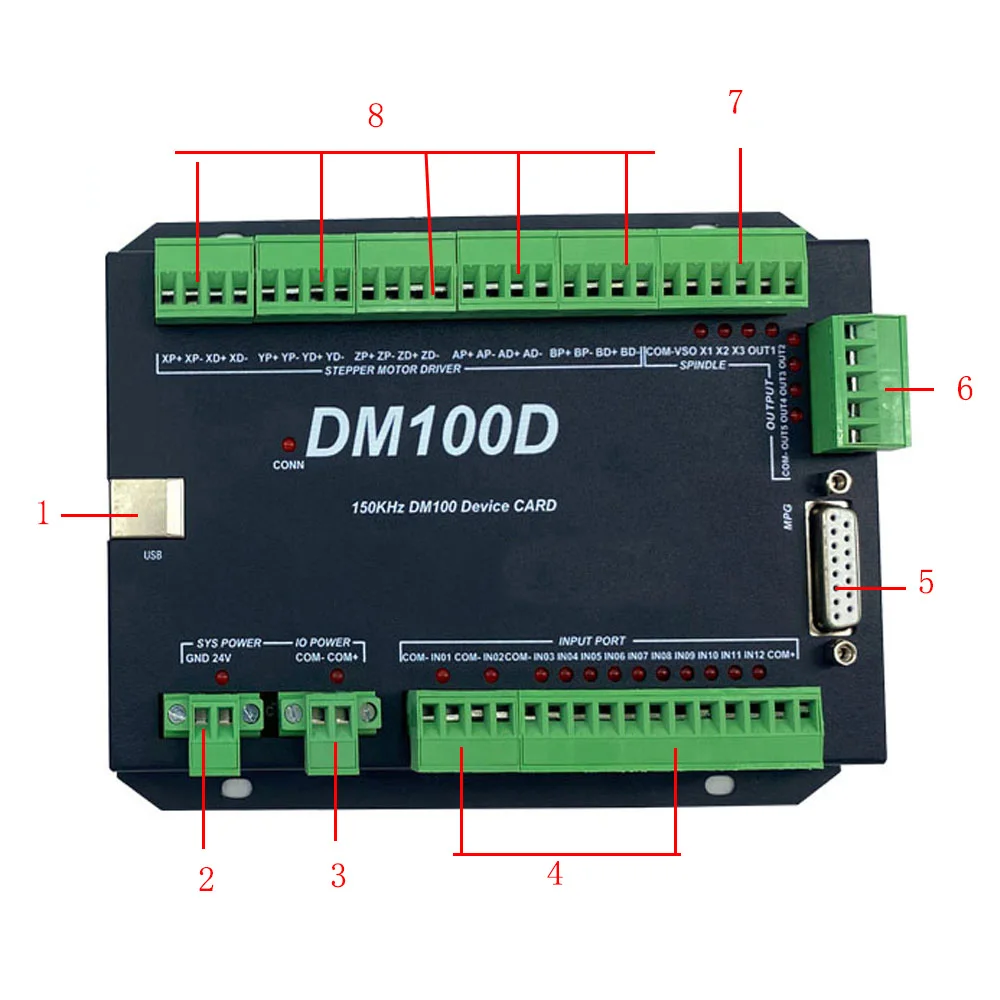

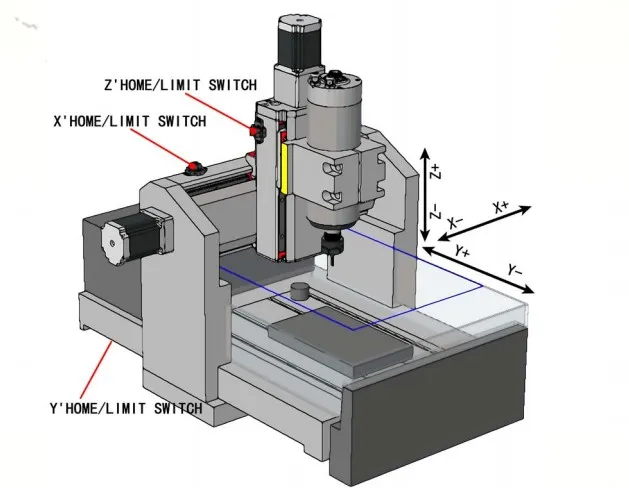

Определение порта и подключение:

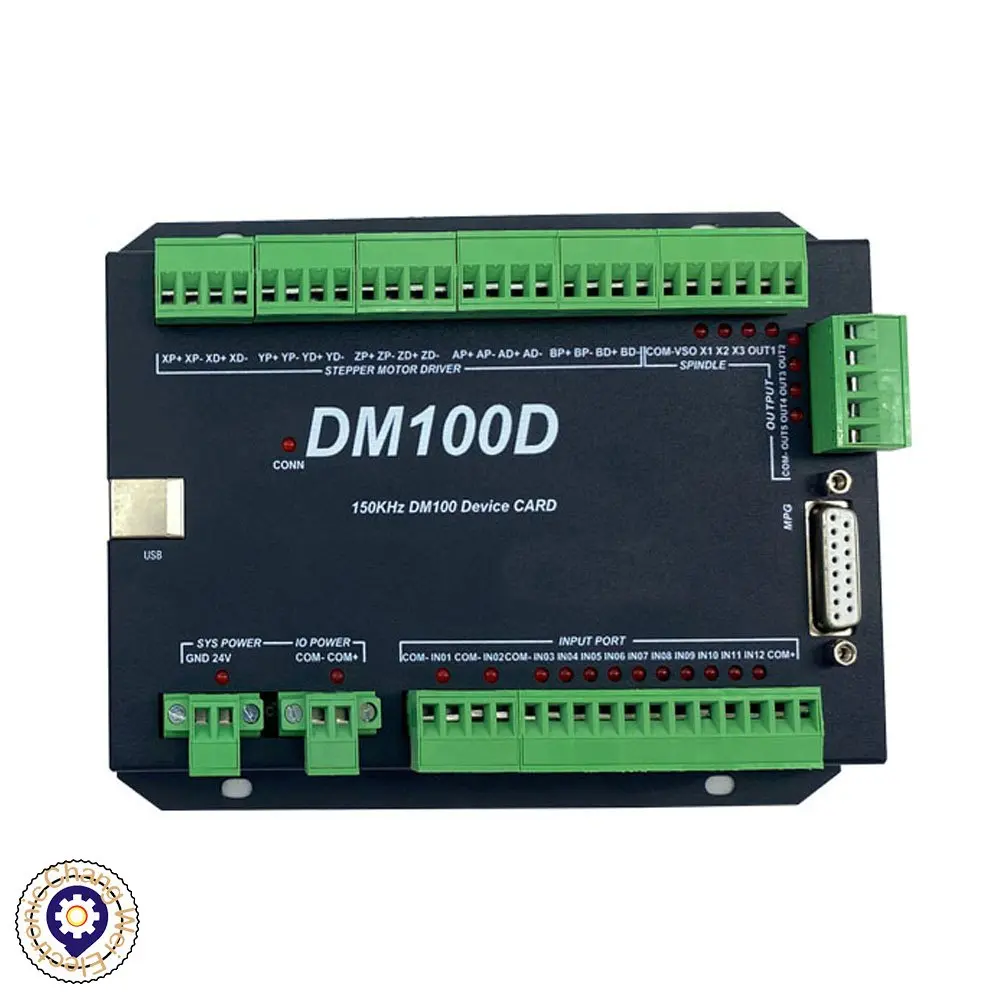

1. Интерфейс USB2. Основной интерфейс питания3. Входная и выходная мощность4. Входной интерфейс, такой как лимит происхождения5. Интерфейс MPG6. Универсальный выходной интерфейс7. Выходной интерфейс управления шпинделем8. Интерфейс управления приводом
