Содержание продукта:

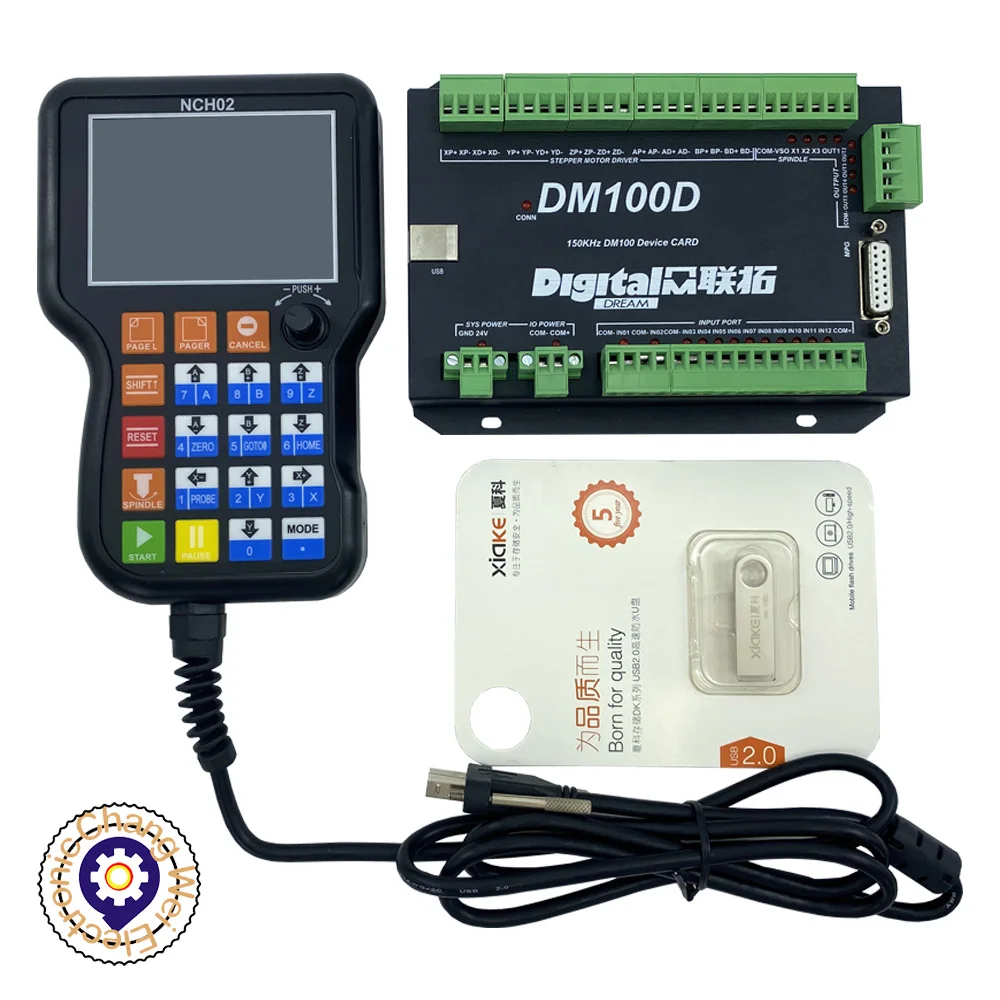

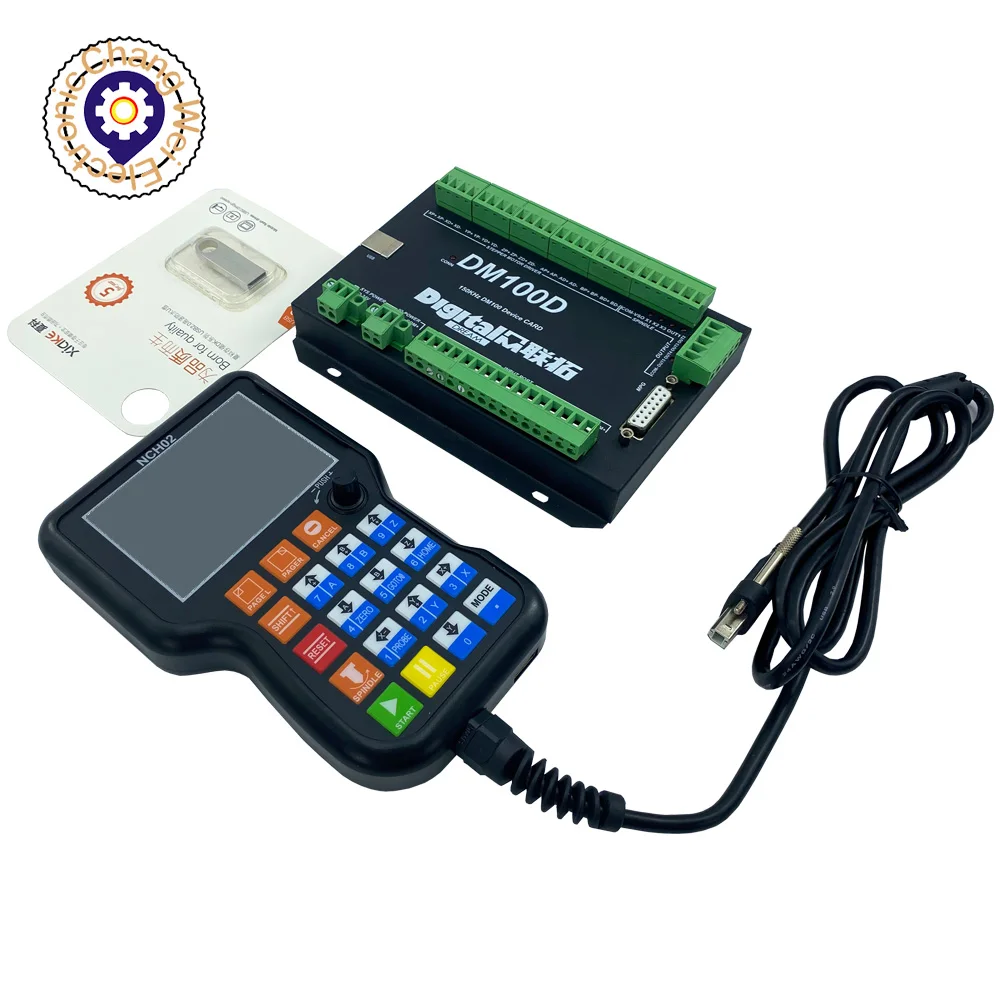

Контроллер * 1Патч-панель * 1U диск * 1
Введение:
NCH02-это система чпу без компьютера. Вам нужен только u-диск в G-CODE файл,NCH02 может прочитать файл G и запустить файл G.
![](https://ae01.alicdn.com/kf/H37410b5243864692bff6dc522ded1552Y.jpg_.webp)
![](https://ae01.alicdn.com/kf/H0f86c71043784214b194311d793ba5a3f.jpg_.webp)
Параметры производительности:
Прочитайте G-CODE U-DISK;Безопасная Работа без компьютера; 8 портов фотоэлектрический изолированные входной интерфейс; 5 портов фотоэлектрический изолированный выход интерфейс;1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Может поддерживать 5 осевые шаговые системы, 125 кГц импульсный выход для каждой оси;Микросхема управления движением руки; Основным устройством является 24VDC источник питания, ток должен быть выше 1AПоддержка стандартных MPG и NVMPG; 3,5 ''TFT экран;Клавиша 19 пользователей;
Внешний вид и размер изделия:

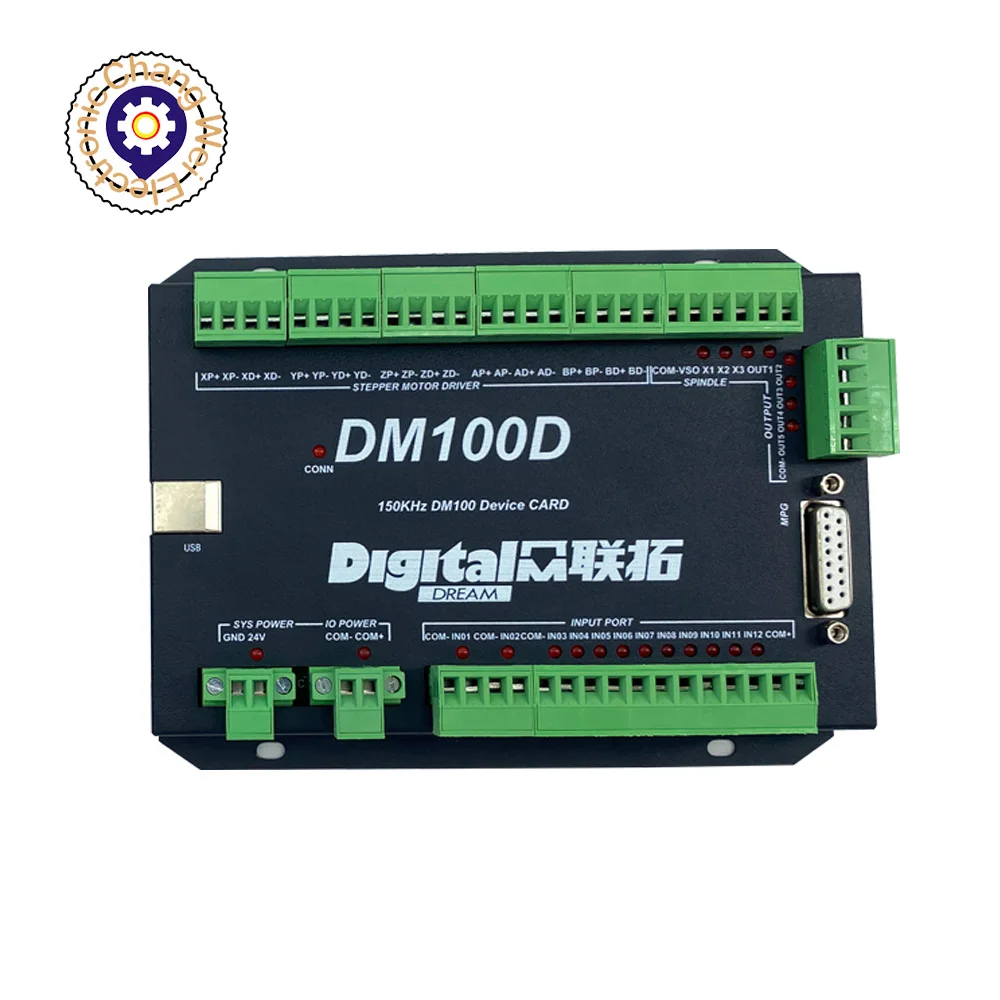

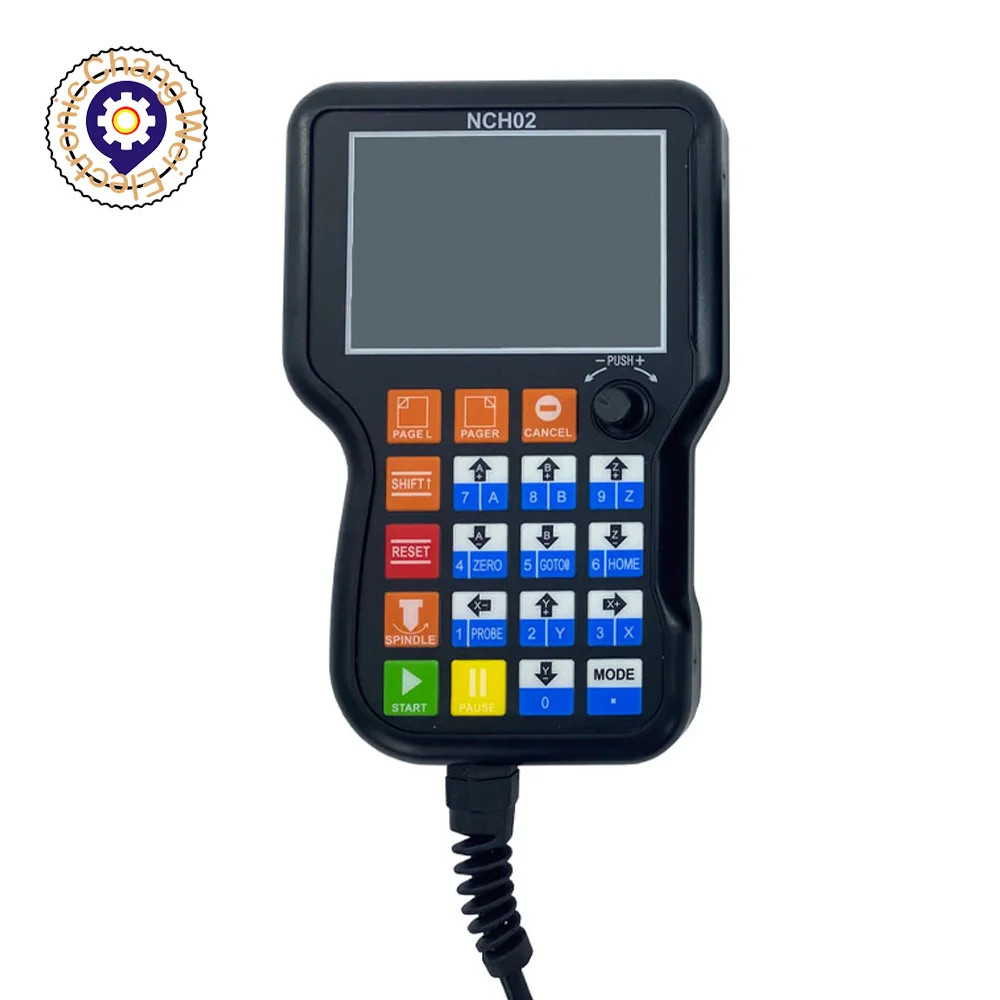

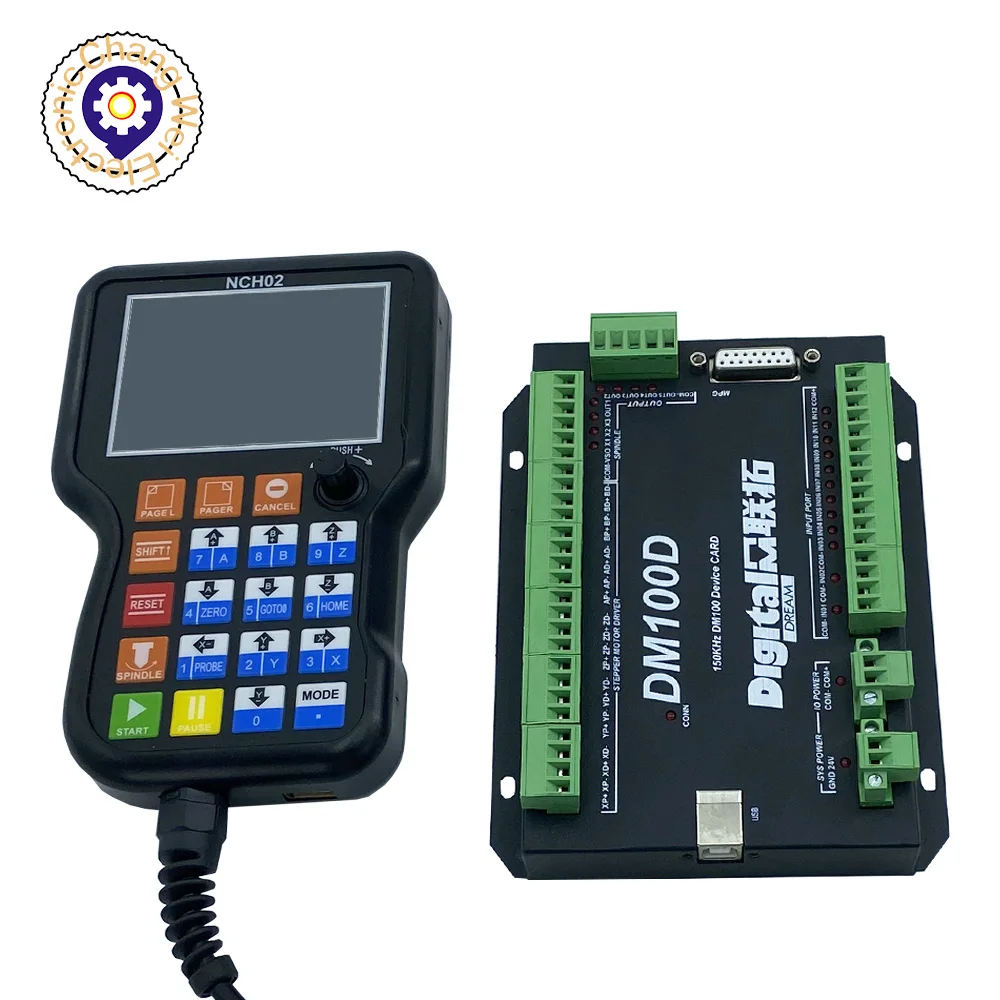

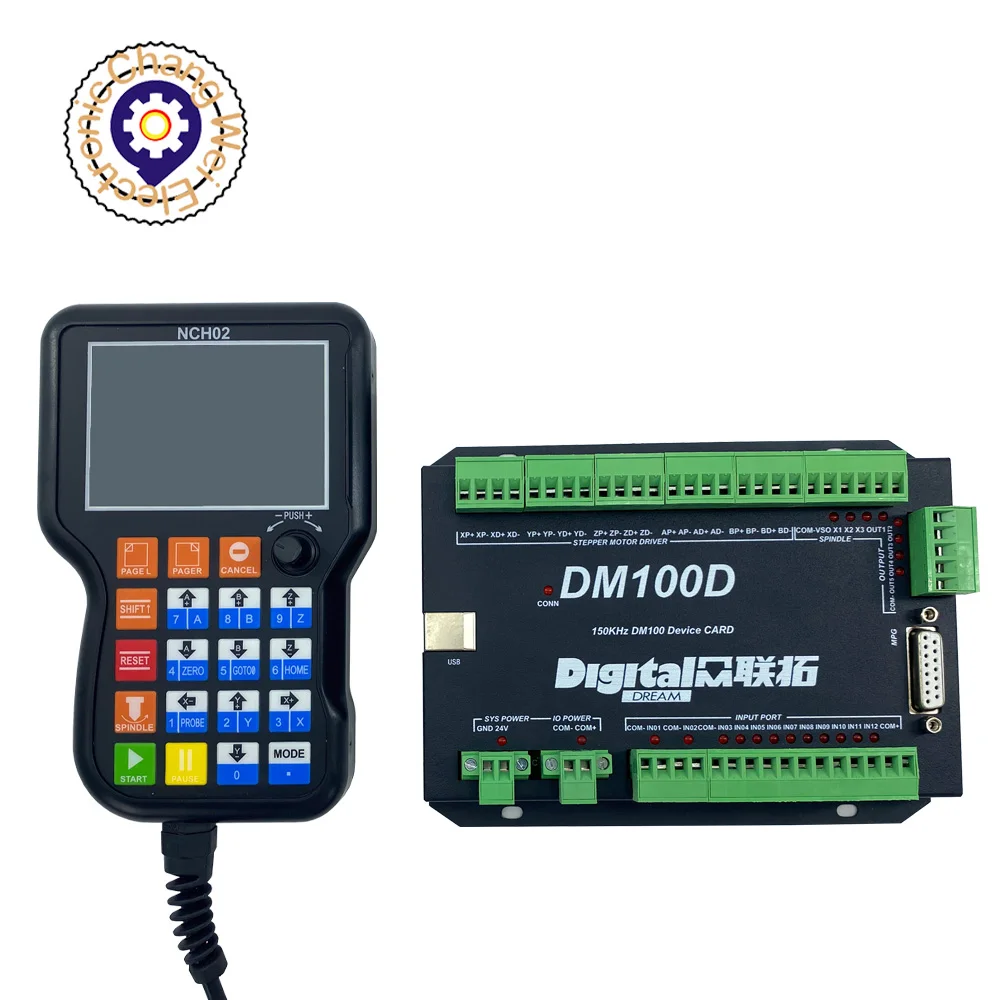

Система ручного управления NCH02 внешний вид, как показано на рисунке 1-1: Хост-системаNCD02 внешний вид как Figure1-2.Система ручного управления NCH02 общий размер 168 мм * 108 мм * 30 мм;Главная система DM100 общий размер 165 мм * 105 мм * 20 мм
![](https://ae01.alicdn.com/kf/H64e0602c780d4db2bf7fd13136be4007f.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hbe967033dd964382b43597b747851973T.jpg_.webp)
Глоссарий:
При использовании NCH02, где будет много английских сокращений, теперь мы перечислим всеИх для ваших любезных рекомендаций:FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужноОтрегулируйте скорость подачи, затем мы можем настроить значение FRO для реализации.SRO: регулировка скорости вращения шпинделя: во время рабочего процесса, значение S уже установлено, и нужноЧтобы отрегулировать скорость вращения шпинделя, мы можем отрегулировать значение SRO для реализации:Скорость тока S # = Настройка S * SRO.SRJ: регулировка скорости вручнуюВ процессе эксплуатации, так как ручная скорость уже установлена, и нам нужно отрегулироватьТекущая скорость, и невозможно зафиксировать значение во время работы, тогда мы можем изменить SRJЦенность для реализации.Текущая ручная скорость FS # = Настройка ручной скорости * SRJ.F: скорость подачи, блок мм/мин. Например F = 200, означает каждую минуту подачи2000 мм.S: Скорость вращения шпинделя. Единица измерения: rad/min. Например S = 20000, означает 20000 оборотов/минут.Координата оси XКоордината оси YКоордината оси ZКоордината осиКоордината оси BКоордината оси CReady:ReadyMode. В режиме мы можем сделать любую операцию, включая обработку или значенияИзменение или запуск второго режима.Сброс: режим сброса. В этом режиме он должен остановить каждую операцию.«Шаг»: ручной пошаговый режим. Каждая ось подсвечивает ручной шаг в этом режиме.MPG: MPG режим. Каждая ось может проводить MPG работу в этом режиме.
Источник питания оборудования:
Решение источника питания в области промышленной автоматизации всегда оченьСложный, есть много GND, теперь мы описываем структуру источника питания, какНиже:Структура источника питания как на рис. 2-1, основной источник питания и модуль MPG иВыходной модуль Шагового управления является общим GND, ограниченным и Estop входным модулем и шпинделемМодуль регулировки скорости является общим GND, между основным источником питания и выходным модулем естьФотоэлектрическая изоляция. Входы ограниченного переключателя и Estop и так далее являются обычным катодом,Внутри устройства есть GND как обычный-нет необходимости подключать внешний источник питания. На основеДля справки о выходном интерфейсе GND, выходное Регулируемое напряжение 0-10 В для регулировки шпинделяСкорость. Шасси построено с 220 В до 48 В постоянного тока питания к бесщеточному шпинделю постоянного тока и 4 шагаДрайвер двигателя.
![](https://ae01.alicdn.com/kf/H16aa4f55d0264e52997ad90cbe1b2ad6Y.jpg_.webp)
![](https://ae01.alicdn.com/kf/H9c5b2d9bbaad477a8bb18b5751e5dd10a.jpg_.webp)
Определение порта и подключение:
1. Интерфейс USB2. Основной интерфейс питания3. Входная и выходная мощность4. Входной интерфейс, такой как предельное происхождение5.MPG интерфейс6. Универсальный выходной интерфейс7. Выходной интерфейс управления шпинделем8. Интерфейс управления приводом
![](https://ae01.alicdn.com/kf/H0c091a9fbfdb4af897e21ea40c2d924ev.jpg_.webp)
![](https://ae01.alicdn.com/kf/Haccd33fbbc5b4931b66aab9da5efe2eei.jpg_.webp)
![](https://ae01.alicdn.com/kf/H10442c6043e2420f88a3edb405c16996P.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb99222320a3a4b788d852fadbfe5d950i.jpg_.webp)
![](https://ae01.alicdn.com/kf/H50667c9b11e948e98d4d54b716e93909o.jpg_.webp)
![](https://ae01.alicdn.com/kf/Haa0b5eba3f854b64af3606ceaeee3a89P.jpg_.webp)
![](https://ae01.alicdn.com/kf/H60a6e38ca1f446a8b6f62e182275f510p.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hb197b8d40bd84666b4fd49fb2579fc3cH.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hbdf71c5dd4214296844cb4de44333209o.jpg_.webp)
![](https://ae01.alicdn.com/kf/H92a4f17d688e41e9885e44973b6fb214J.jpg_.webp)
![](https://ae01.alicdn.com/kf/H2db7adec5c1141dba99c4de44a82cecfC.jpg_.webp)
![](https://ae01.alicdn.com/kf/He8b693bb969e4d05b50411b3dff36e4c3.jpg_.webp)
![](https://ae01.alicdn.com/kf/H659abfc492424a8e85a298e560940321k.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hcf0bfa57a7bb4c9aac61f02f07648b3b5.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hbff61a6a2353405f84358c48c1b274ce8.jpg_.webp)
![](https://ae01.alicdn.com/kf/He28a61c64ec14bc2a958461d2d8e7f28J.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hacf3d3b9618f4567a5e4525c63bb465dJ.jpg_.webp)
![](https://ae01.alicdn.com/kf/He99cea2751334684bf3bf030f7922b70C.jpg_.webp)
![](https://ae01.alicdn.com/kf/Hcb2fcd612d0b42c0ae768d33857cd6dfu.jpg_.webp)
