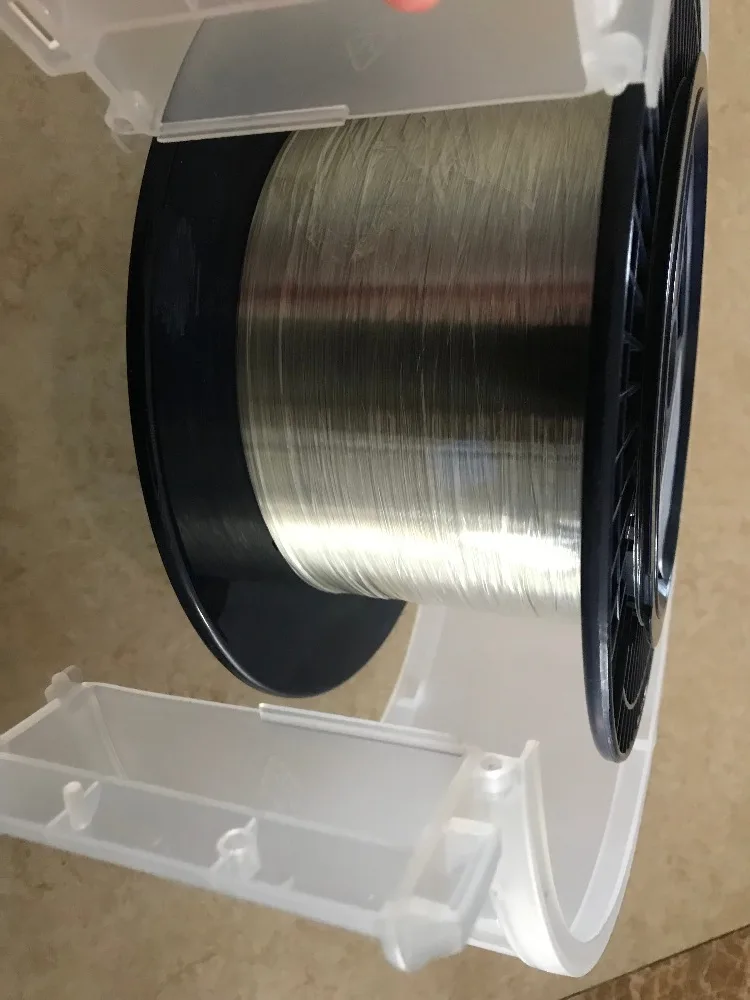

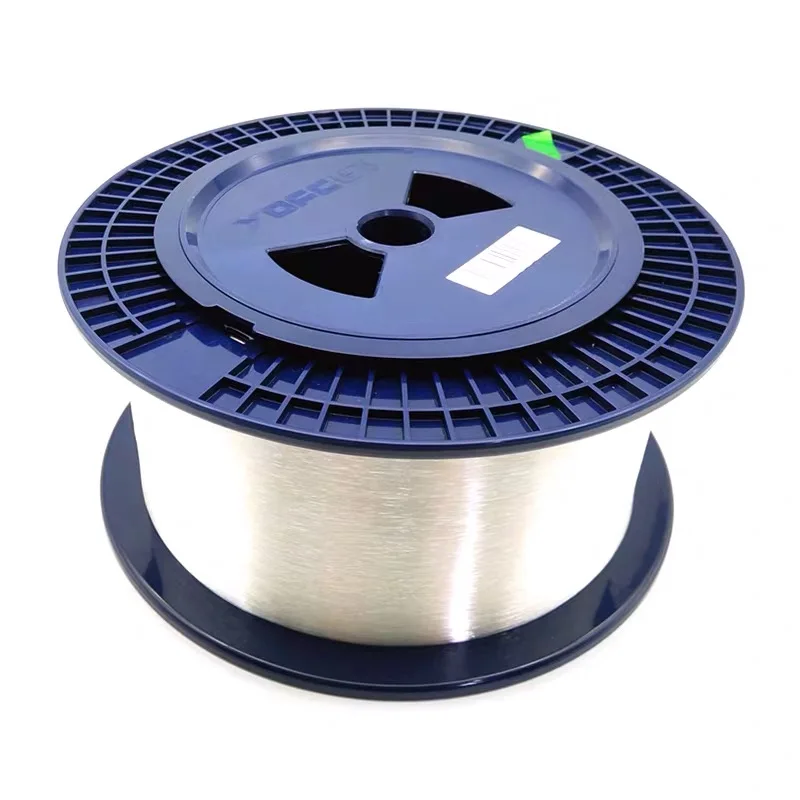

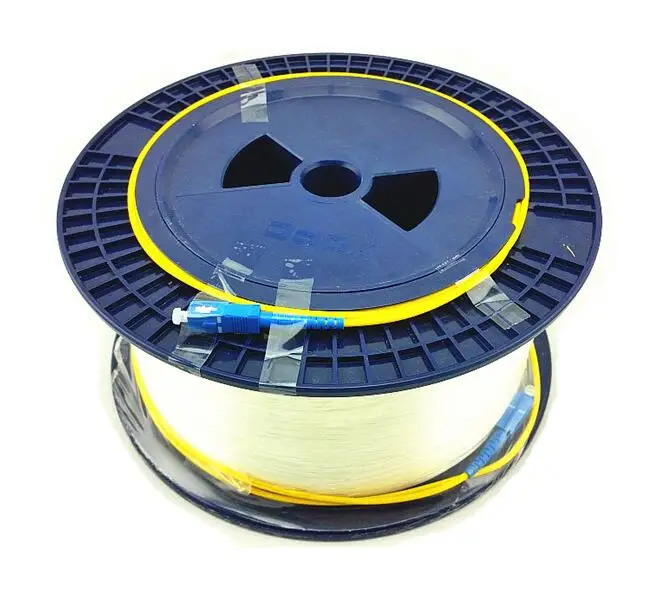

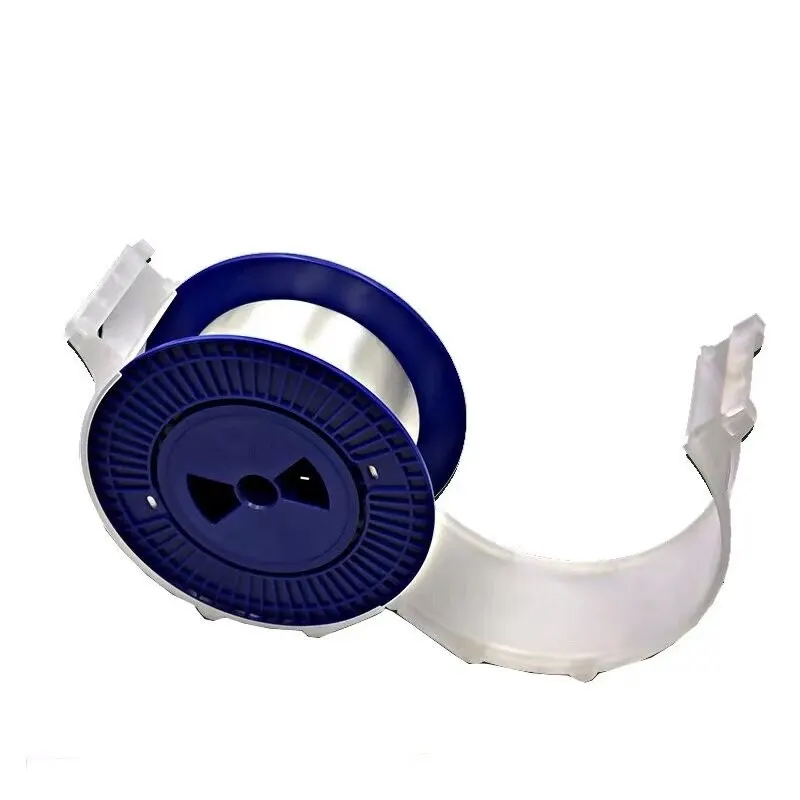

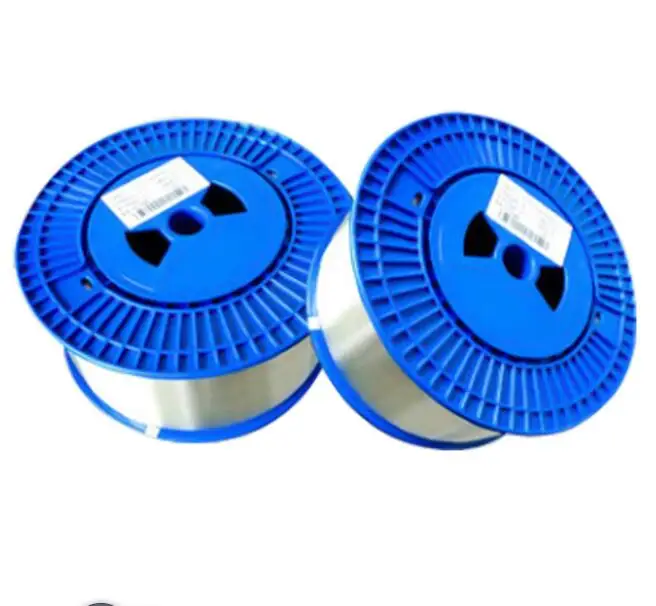

Высокое качество SC 5 км 9125 OTDR одномодовый одной голой волоконно оптический рефлектометр измерения волоконно-оптический кабель 5 км OTDR волоконно-оптический катушки

Особенности

1. Низкая потеря вставки

2. Высокая потеря возврата

3. Отличная взаимозаменяемость

4. Высокая механическая прочность

5. Стандарт: RoHS

Технические характеристики

Тип

Стандарт, мастер

Стиль

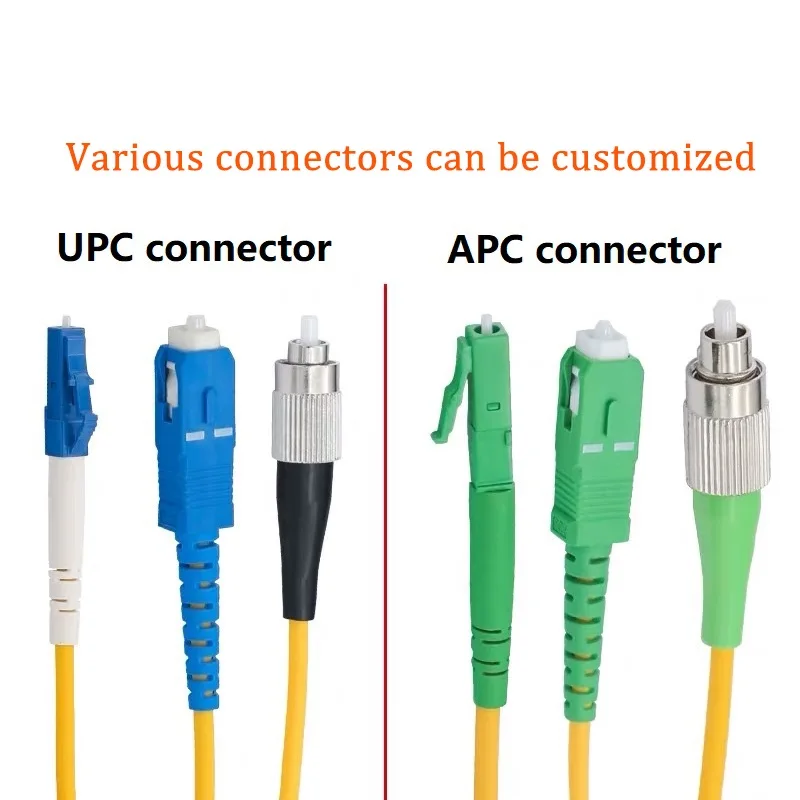

LC,SC,ST,FC.MU,DIN,D4,MPO, SC/APC,FC/APC,LC/APC.MU/APC Дуплекс MTRJ/Female, MTRJ/Male

Тип волокна

9/125 SMF-28 или эквивалент (Singlemade) OS1 50/125, 62,5/125 (мультимодовый) OM2 и OM1 50/125, 10G (мультимодовый) OM3

Тип кабеля

Simplex, Duplex (Zipcord) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6 мм ПВХ или LSZH Φ0.9mm, Φ0.6mm буферного волокна ПВХ или LSZH

Способ полировки

UPC,SPC,APC (8 ° и 6 °)

Потеря вставки

≤ 0,1 дБ (для одномодового мастера) ≤ 0,25 дБ (для одномодового стандарта) ≤ 0,25 дБ (для многомодового режима) Протестировано JDS RM 3750

Потеря возврата (Для одномодового режима)

UPC ≥ 50 дБ SPC ≥ 55 дБ APC ≥ 60 дБ (typ.65dB) Протестировано JDS RM3750

Повторяемость

± 0,1 дБ

Рабочая температура

-400C до 850C

Требования к геометрии (Для одномодового режима)

Радиус торца наконечника 7 мм ≤ R ≤ 12 мм (для APC) 10 мм ≤ R ≤ 25 мм (для стандарта) Смещение Apex ≤ 30 мкм (для Master) Смещение Apex ≤ 50 мкм (для стандарта) Подрезка-50 нм ≤ U ≤ 50 нм Протестировано DORC ZX-1

Варианты заказа:

* Патч-корд или косичка

* Тип волокна: 9/125um(SM),50/125um (мм), 62,5/125um (мм)

* Тип торца: PC, APC,UPC

* Номер кабеля: дуплекс, симплексный

• Диаметр кабеля: 0,9 мм, 2,0 мм, 3,0 мм...

* Длина кабеля: по индивидуальному заказу

* Материал кабеля: ПВХ, LSZH,OFNR,OFNP
