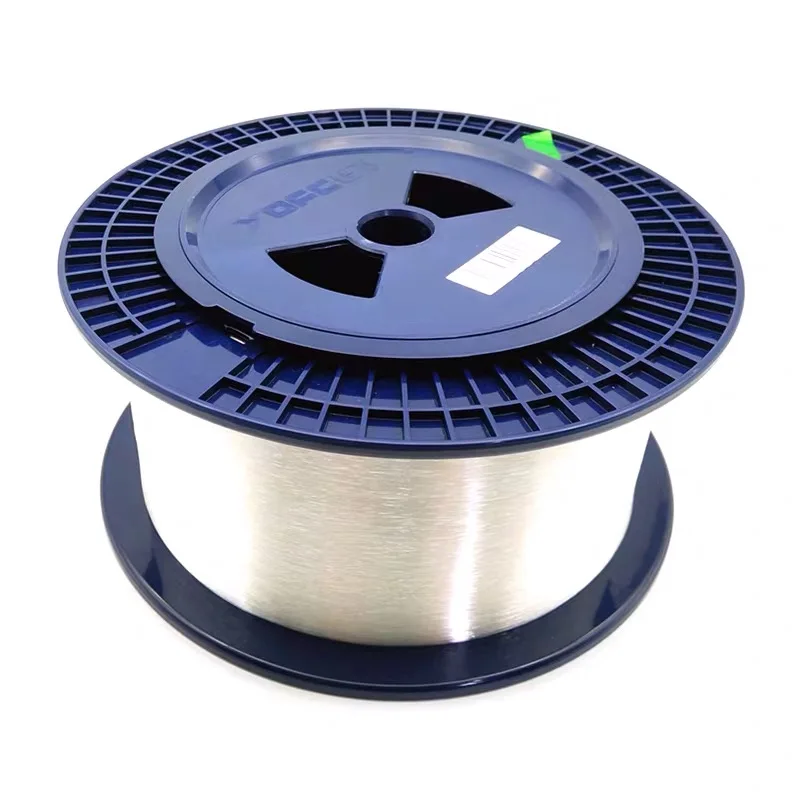

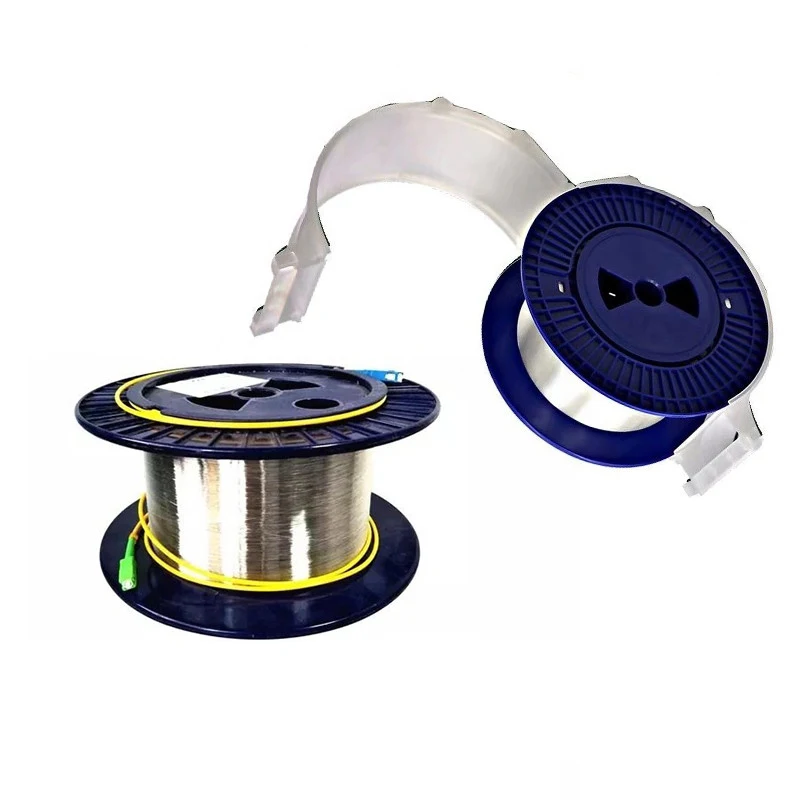

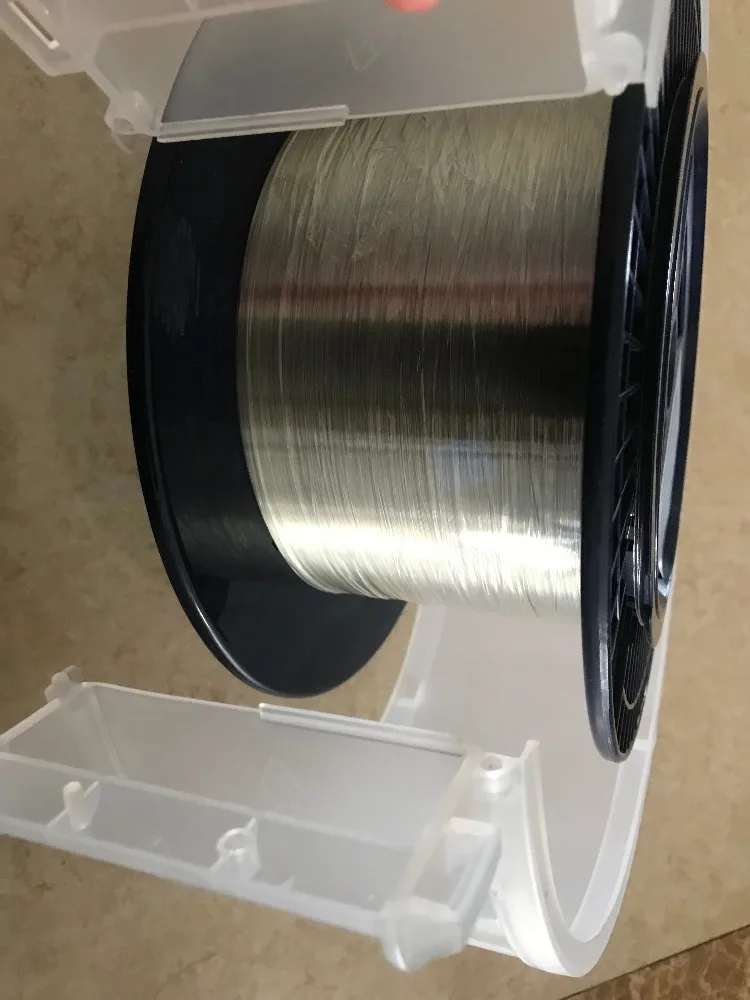

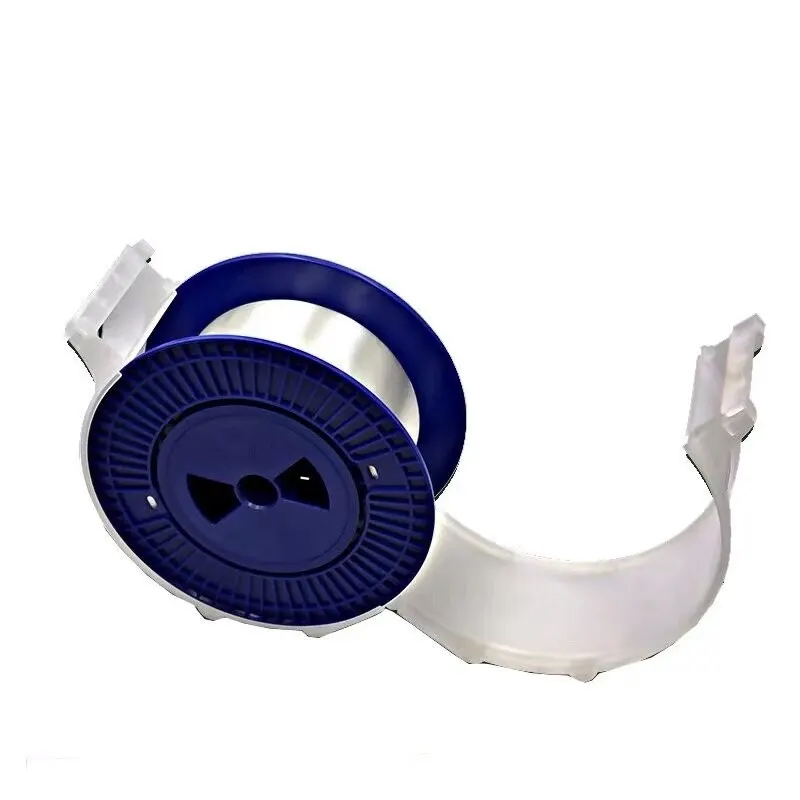

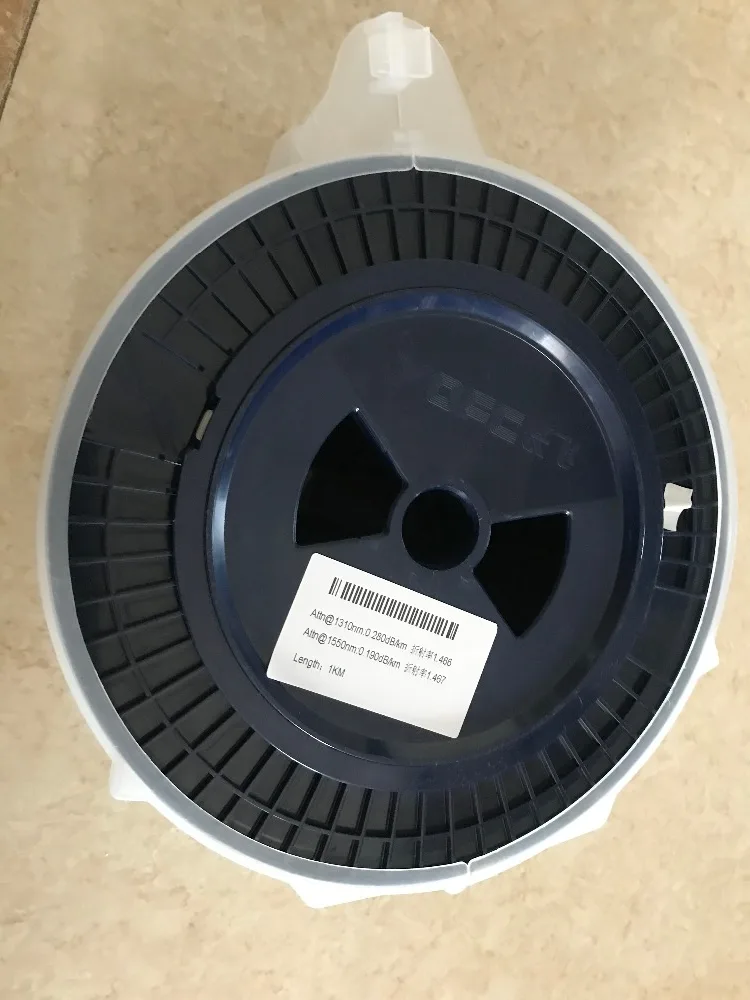

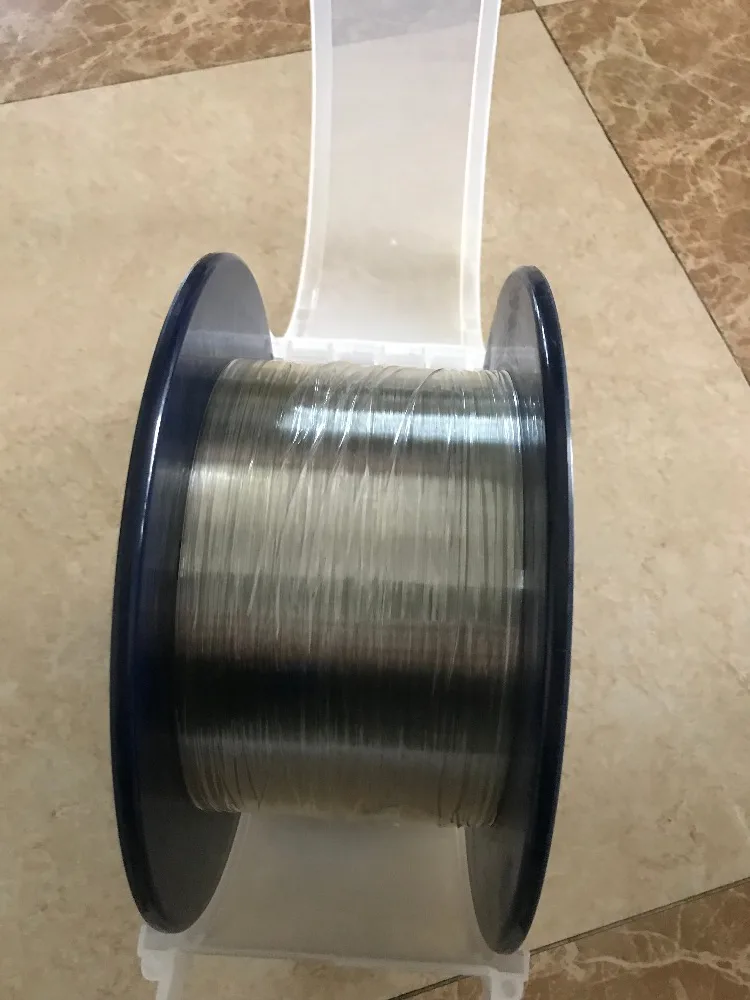

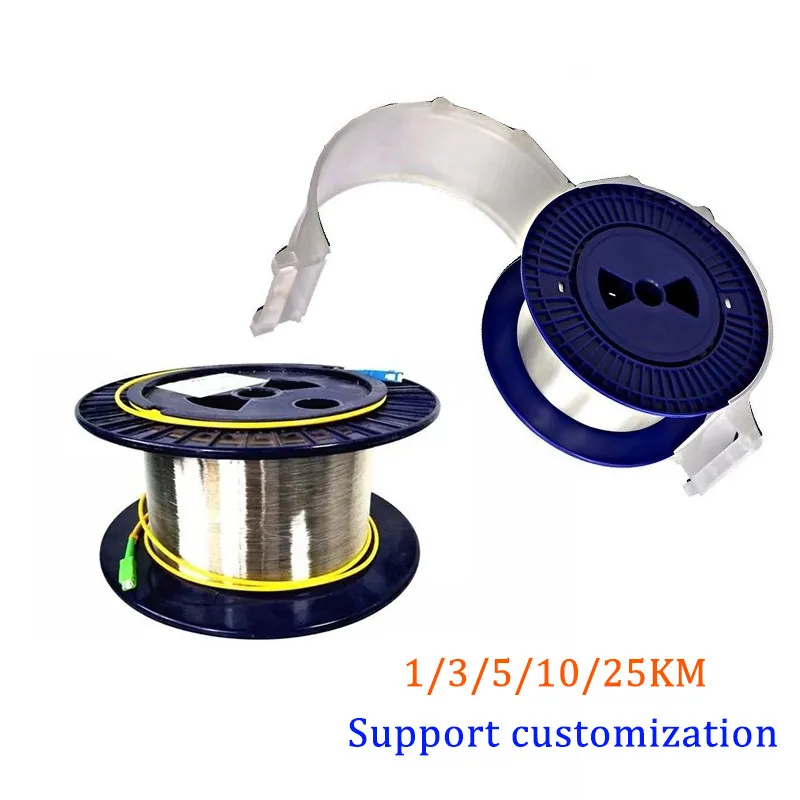

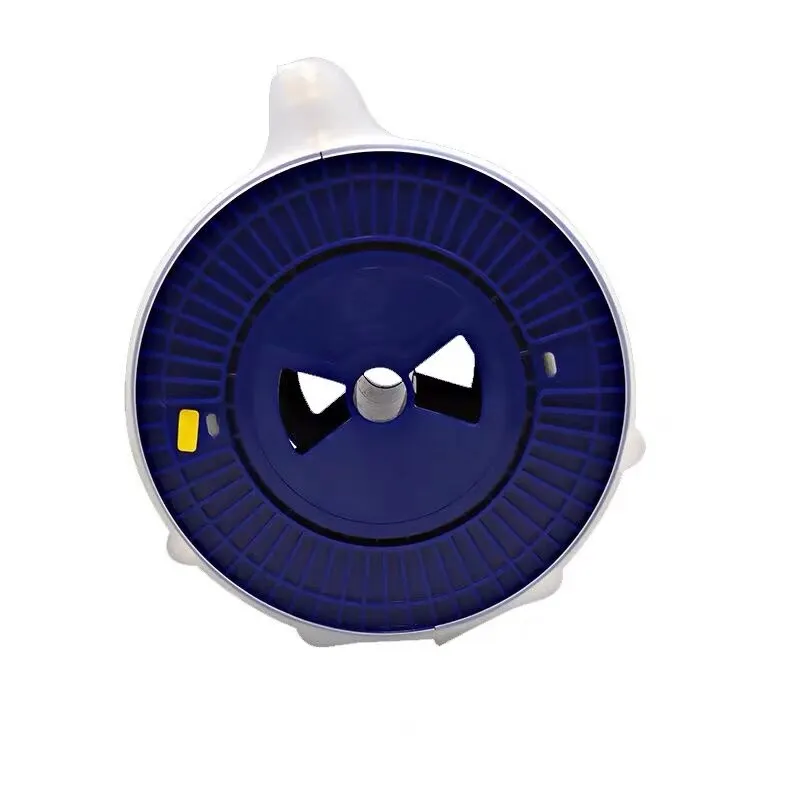

Одномодовый одноголовый фотокабель OTDR, оптоволоконная строка 1235 км 9125 G652D OTDR, измерение оптического волокна

Особенности

1. Низкая потеря вставки

2. Высокая потеря возврата

3. Отличная взаимозаменяемость

4. Высокая механическая прочность

5. Стандарт: RoHS

Технические характеристики

Тип

Стандарт, мастер

Стиль

LC,SC,ST,FC.MU,DIN,D4,MPO, SC/APC,FC/APC,LC/APC.MU/APCДуплекс MTRJ/Female, MTRJ/Male

Тип волокна

9/125 SMF-28 или эквивалент (Singlemade) OS150/125, 62,5/125 (мультимодовый) OM2 и OM150/125, 10G (мультимодовый) OM3

Тип кабеля

Simplex, Duplex (Zipcord)Φ3.0mm, Φ2.0mm, Φ1.8mmΦ1.6 мм ПВХ или LSZHΦ0.9mm, Φ0.6mm буферного волокна ПВХ или LSZH

Способ полировки

UPC,SPC,APC (8 ° и 6 °)

Потеря вставки

≤ 0,1 дБ (для одномодового мастера)≤ 0,25 дБ (для одномодового стандарта)≤ 0,25 дБ (для многомодового режима)Протестировано JDS RM 3750

Потеря возврата(Для одномодового режима)

UPC ≥ 50 дБSPC ≥ 55 дБAPC ≥ 60 дБ (typ.65dB)Протестировано JDS RM3750

Повторяемость

± 0,1 дБ

Рабочая температура

-400C до 850C

Требования к геометрии(Для одномодового режима)

Радиус торца наконечника7 мм ≤ R ≤ 12 мм (для APC)10 мм ≤ R ≤ 25 мм (для стандарта)Смещение Apex ≤ 30 мкм (для Master)Смещение Apex ≤ 50 мкм (для стандарта)Подрезка-50 нм ≤ U ≤ 50 нмПротестировано DORC ZX-1

Варианты заказа:

* Патч-корд или косичка

* Тип волокна: 9/125um(SM),50/125um (мм), 62,5/125um (мм)

* Тип торца: PC, APC,UPC

* Номер кабеля: дуплекс, симплексный

• Диаметр кабеля: 0,9 мм, 2,0 мм, 3,0 мм...

* Длина кабеля: по индивидуальному заказу

* Материал кабеля: ПВХ, LSZH,OFNR,OFNP
