Пульт дистанционного управления QIACHIP, 433 МГц, 2 канала, 6-30 в пост. Тока

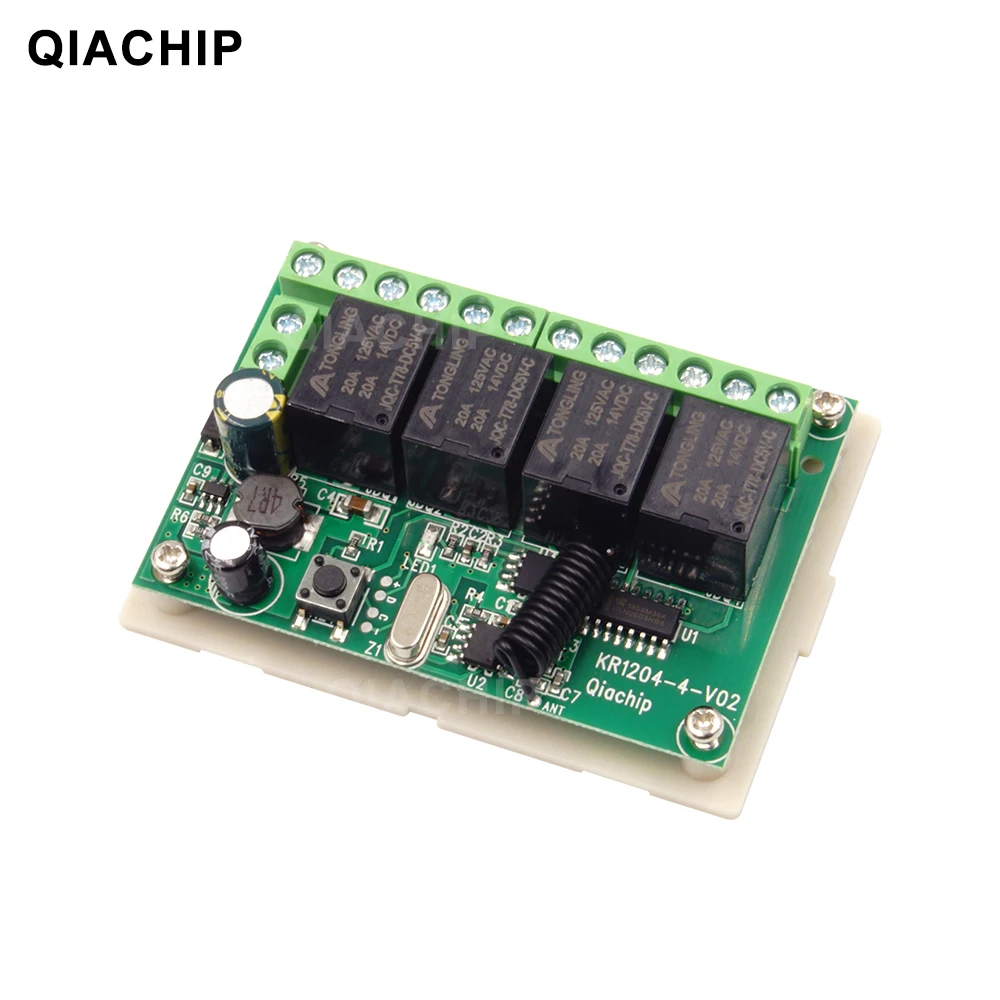

Технические данные приемника:

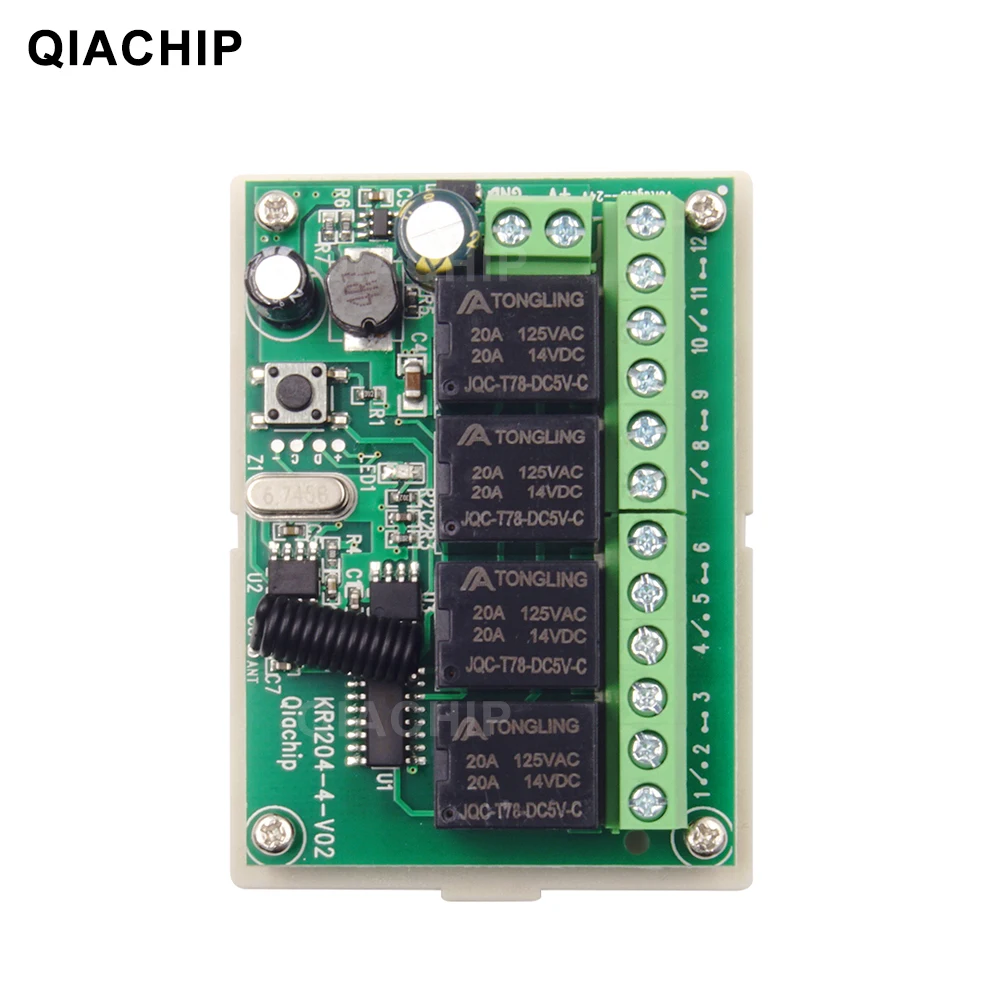

Номер модели: KR1204B-4Входное напряжение: 6-30 В постоянного токаРабочий ток: ≤ 10AТок покоя: 5 мАЧастота: 433 МГцВыходной ток: ≤ 10AЧувствительность приема: >104dbmПоддержка формата кодирования: EV1527Метод проводки: NC COM NOРежим работы: Мгновенный, переключаемый, задержка времени блокировкиИнструкции по проводке:1, +: подключение к положительному источнику питания 12 В2. - : подключение к отрицательному электроду 12 В источника питания3, A: выход; Обычно открытый конец реле4, B: выход; Реле;5, C: выход; Нормально замкнутое реле

Примечание: различные варианты включают различные упаковки

Посылка 3:

1 * KR1204B-4 модуль приемника (включая корпус)

Посылка 2:

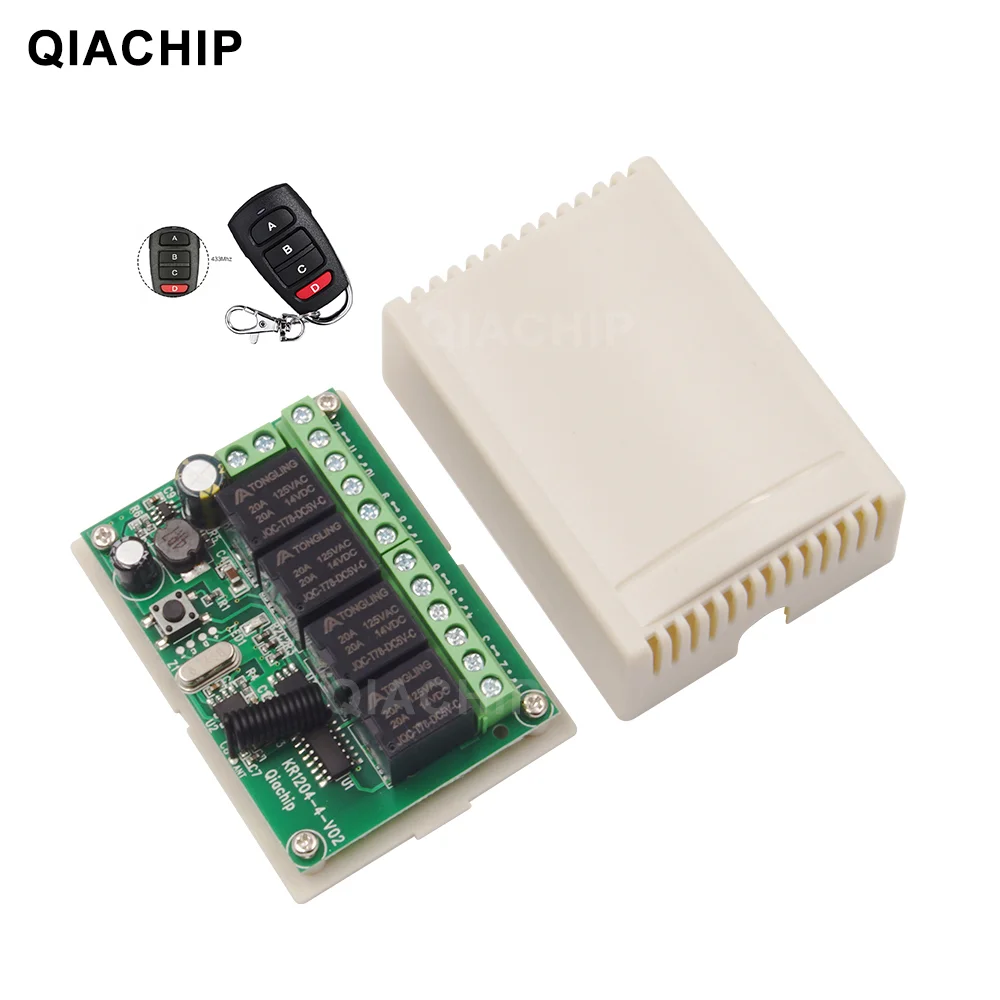

1 * KT16-1527-4 пульт дистанционного управления 433 МГц (включая батарею)1 * KR1204B-4 модуль приемника (включая корпус)

Посылка 1:

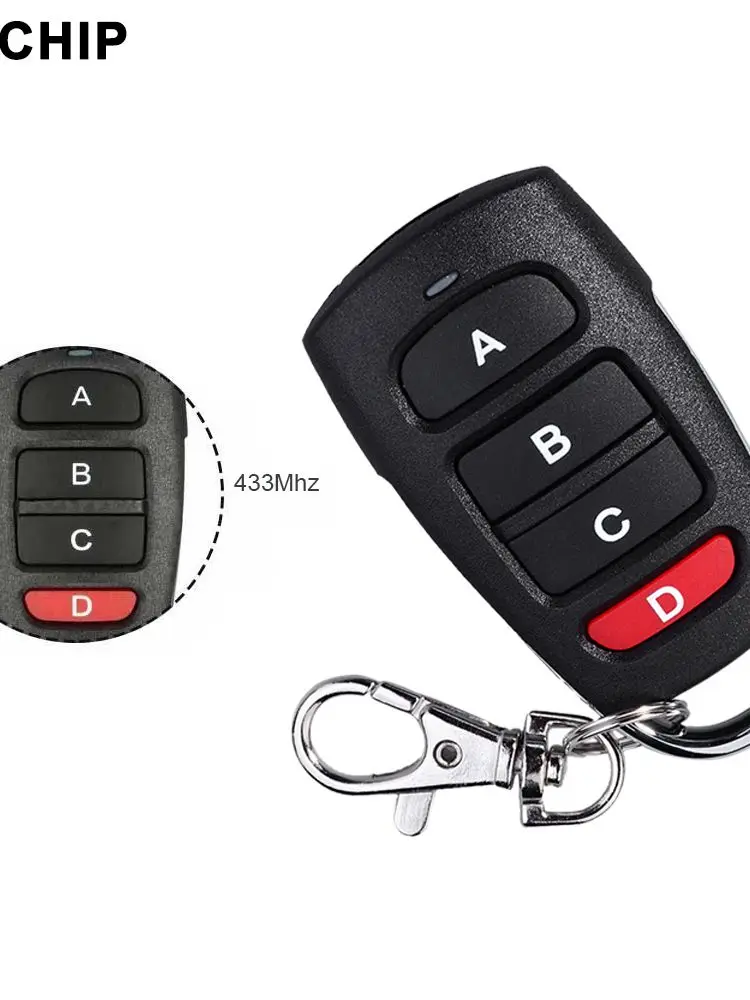

1 * KT16-1527-4 пульт дистанционного управления 433 МГц (включая батарею)

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.Например: Кнопка A = ON, кнопка B = OFFНажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 разЧерез 3 секунды светодиодный индикатор будет включаться снова и успешно учится.A = ON, B = OFF.
