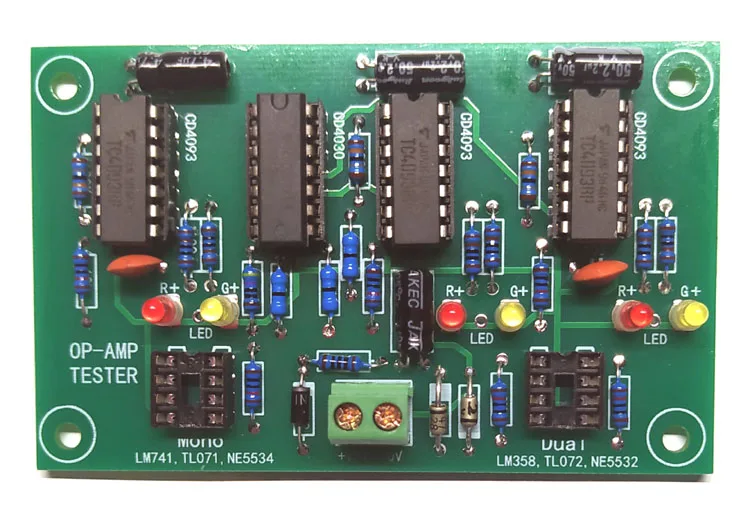

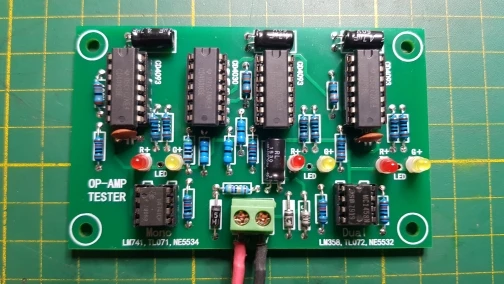

Обычно используемый тестер операционного усилителя, одиночный операционный усилитель, двойной операционный усилитель TL071 TL072 TL081 TL082

Введение принципа:

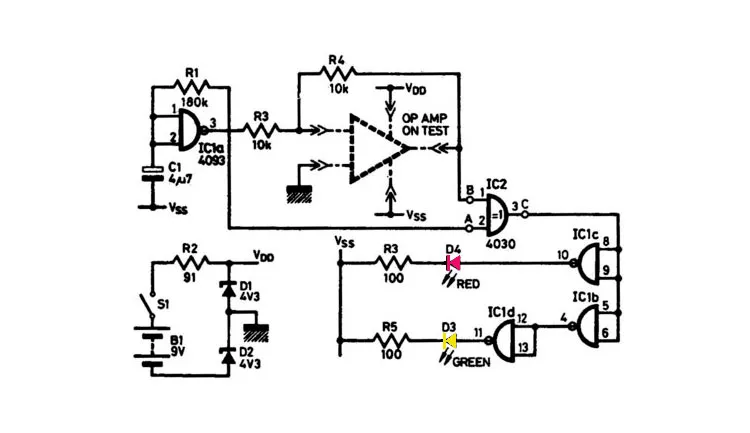

IC1a в цепи подключается к мультивибратору с частотой около 1 Гц, а ОП. Для тестирования подключается к инверторному усилителю с усилением единства.

IC2 является EX-или gate, и его истинная таблица состоит в том, что выход равно 1, когда два входа перевернуты.

Оригинальный дизайн D3 зеленый, потому что Паяльная Маска печатной платы зеленая, что не бросается в глаза, и она заменена на желтый светодиодный.

Поэтому

Если ОП. Нормально, точки A и B IC2 должны быть отменены, поэтому C-это 1, и он все еще 1 после IC1b и 1d, поэтому загорается D3 желтого светодиодный да; если операционный усилитель. Выход открыт, точка C IC2 всегда должна быть 0, И он станет 1 после IC1c, чтобы засветильник лся красный светодиодный D4. Если внутреннее короткое замыкание операционного усилителя. Делает выходное напряжение фиксированным в положительном или отрицательном, выход IC1c также представляет собой низкочастотную квадратную волну 1 Гц, а красный и желтый светодиоды будут мигать попеременно.

Для чипов с низкой коэффициентом конверсии статус, обозначаемый светодиодом, горит постоянно желтым, а красный слегка мигает. Также можно приблизительно оценить коэффициент конверсии чипа. Поскольку большинство мотоциклетных чипов на рынке используют низкий коэффициент конверсии вместо высокого коэффициента, также можно судить о том, является ли чип поддельным.

Фактический тест на низкий коэффициент конверсии, такой как: OP07, LM741, желтый всегда горит, красный-слегка яркий.

Тестовые чипы с высокой скоростью конверсии, такие как: TL071, NE5534, MC34071 и другие чипы, желтый всегда горит, красный выключен.

Модель операционного усилителя: LM741, LF356, NE5534, TL071, TL081, OP07

Модели двойного операционного усилителя: LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827

Требования к источнику питания напряжение: 12 В постоянного тока, ток выше 100 мА.

\
