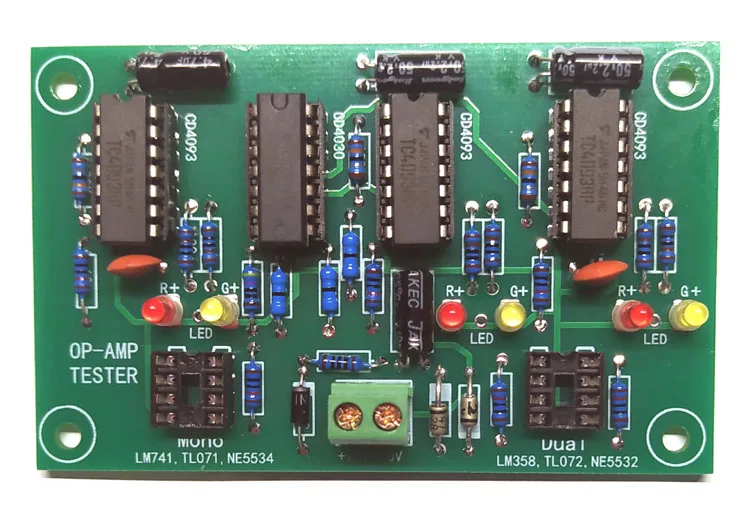

Обычно используемый тестер операционного усилителя, одиночный операционный усилитель, Двойной Рабочий Усилитель TL071 TL072 TL081 TL082

Принцип введения:

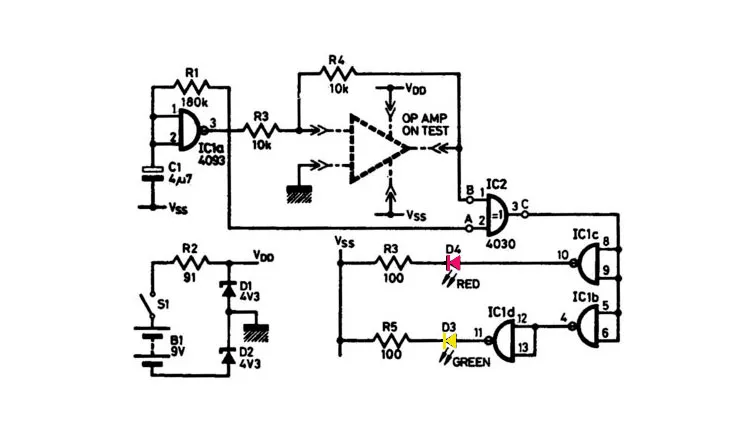

IC1a в цепи подключается к мультивибратору с частотой около 1 Гц, а OP Amp. Для тестирования подключается к усилителю unity gain inverting.

IC2 является EX-OR gate, и его Таблица правды заключается в том, что выход 1, когда два входа перевернуты.

Оригинальный дизайн D3 зеленый, потому что Паяльная Маска печатной платы зеленого цвета, который не привлекает внимание, и он изменен на желтый светодиодный.

Поэтому

Если OP Amp. Это нормально, точки A и B IC2 должны быть изменены, поэтому C-1, и это все еще 1 после IC1b и 1d, поэтому D3 желтого светодиодный свет; если OP Amp. Выход открыт, точка C IC2 всегда должна быть 0, И это станет 1 после IC1c, так что D4 красный светодиодный светильник будет включаться. Если внутренняя короткого замыкания OP Amp. Делает выходное напряжение фиксированным на положительное или отрицательное, выход IC1c также является 1 Гц низкочастотной квадратной волной, и красные и желтые светодиоды будут мигать поочередно.

Для чипов с низким коэффициентом конверсии светодиодный индикатор стабильно желтого цвета, а красный слегка мерцает. Это также может использоваться для определения коэффициента конверсии чипа. Поскольку большинство чипов мотоциклов на рынке используют низкую скорость конверсии вместо высокой скорости, можно также оценить, является ли чип поддельным или нет.

Фактический тест низкого коэффициента конверсии, например: OP07, LM741, желтый всегда включен, красный цвет немного яркий.

Тестовые чипы с высоким коэффициентом конверсии, такие как: TL071, NE5534, MC34071 и другие чипы, желтый всегда включен, красный выключен.

Одиночная модель op amp: LM741, LF356, NE5534, TL071, TL081, OP07

Модели двух операционных усилителей: LM358, NE5532, TL072, TL082, MC1458, RC4558, OP275, AD827

Требования к источнику питания напряжение: 12 В постоянного тока, ток выше 100 мА.

\
