HD-W00 HD-W02 HD-W03 Новинка Wi-Fi Одиночная и двухцветная карта управления светодиодным экраном, поддерживающая мобильное приложение

HD-W00 HD-W02 HD-W03 HD-W04 Новая Wi-Fi одноцветная и Двухцветная светодиодная карта управления экраном, поддерживающая мобильное приложение

1. Обзор

4. Функция

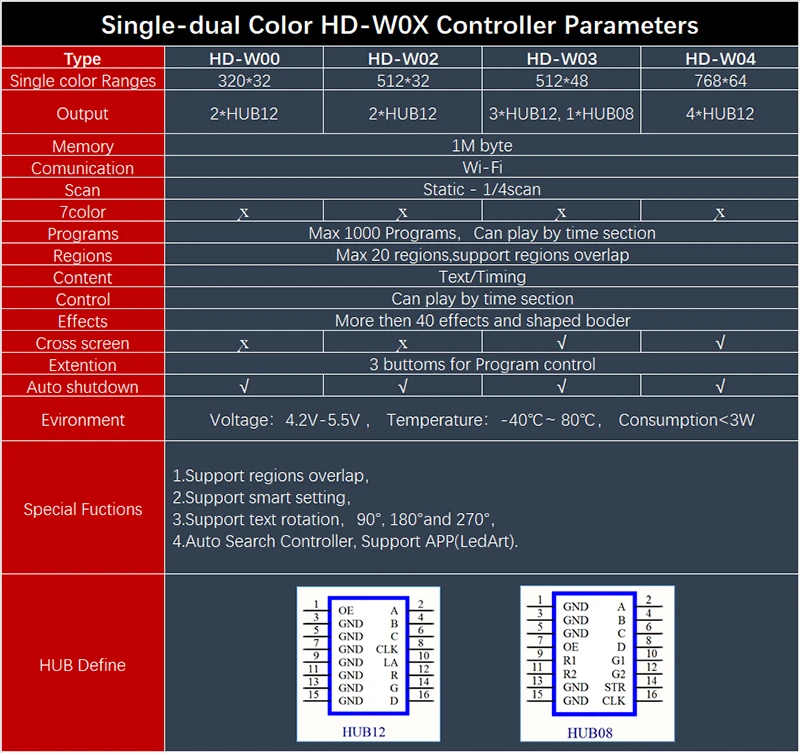

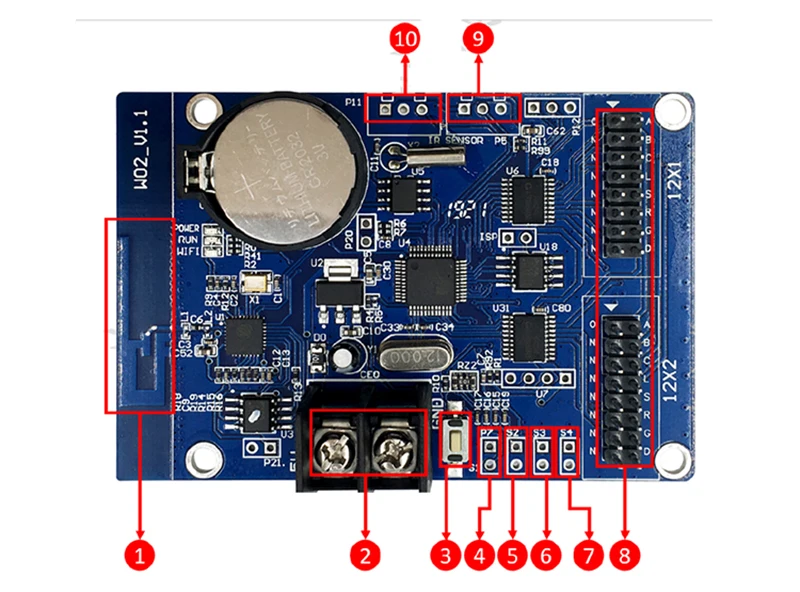

5. Схема установки

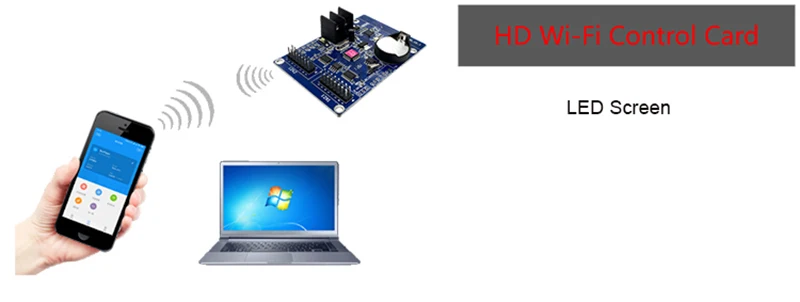

(1) Wi-Fi антенна, Подключите компьютер или мобильный телефон через Wi-Fi для отправки параметров и программ

(2) разъем питания, подключите блок питания 5 В

(3) кнопка тестирования S1, нажмите, чтобы переключить статус тестирования экрана

(4) P7: Подключите датчик яркости

(5) S2: Подключите точечный переключатель, переключитесь на следующую программу, таймер начинается, счет плюс

(6) S3: Подключите точечный переключатель, включите предыдущую программу, сброс таймера, отсчет

(7) S4: Подключите точечный переключатель, управление программой, пауза времени, сброс количества

(8) HUB12: Подключите дисплей

(9) P5: Подключите датчик температуры/влажности

(10) P11: Подключите ИК, с помощью пульта дистанционного управления

6. Меры предосторожности

(1) чтобы убедиться, что контрольная карта хранится во время нормальной работы, убедитесь, что аккумулятор на контрольной карте не свободен;

(2) чтобы обеспечить долгосрочную стабильную работу системы; Пожалуйста, попробуйте использовать стандартное напряжение питания 5 В.

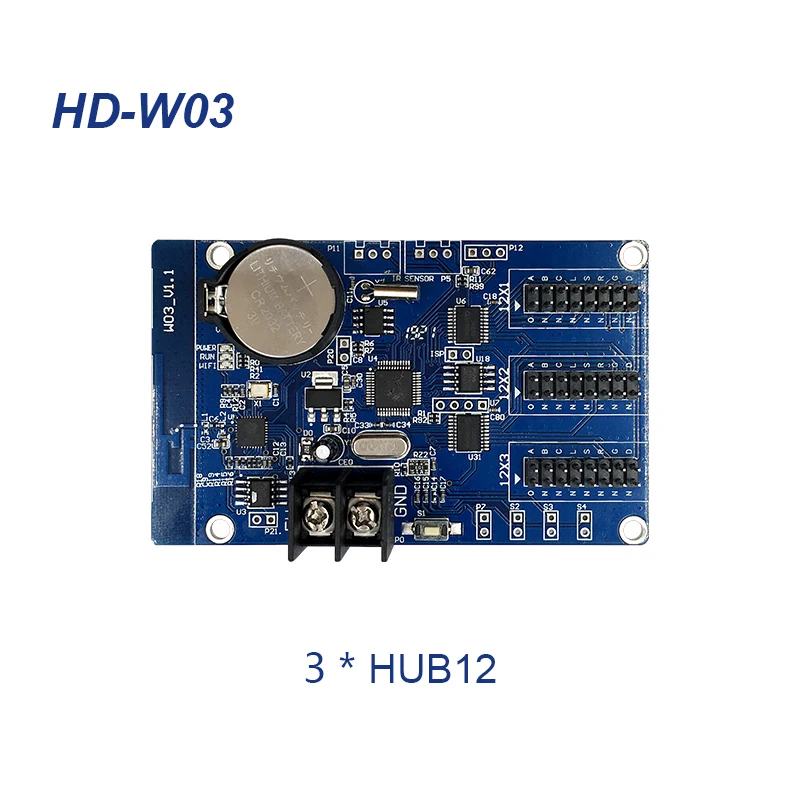

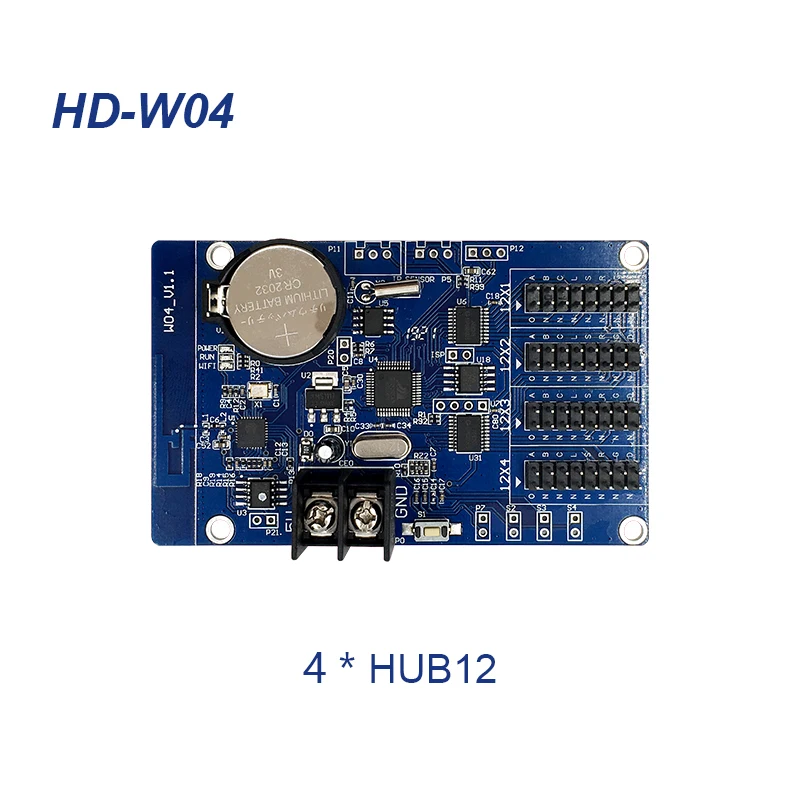

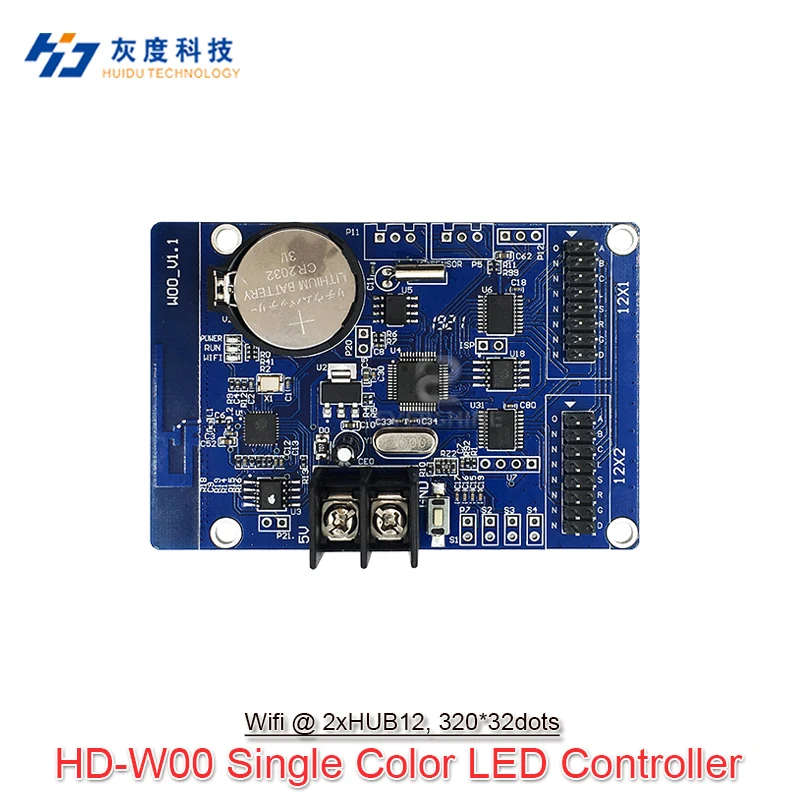

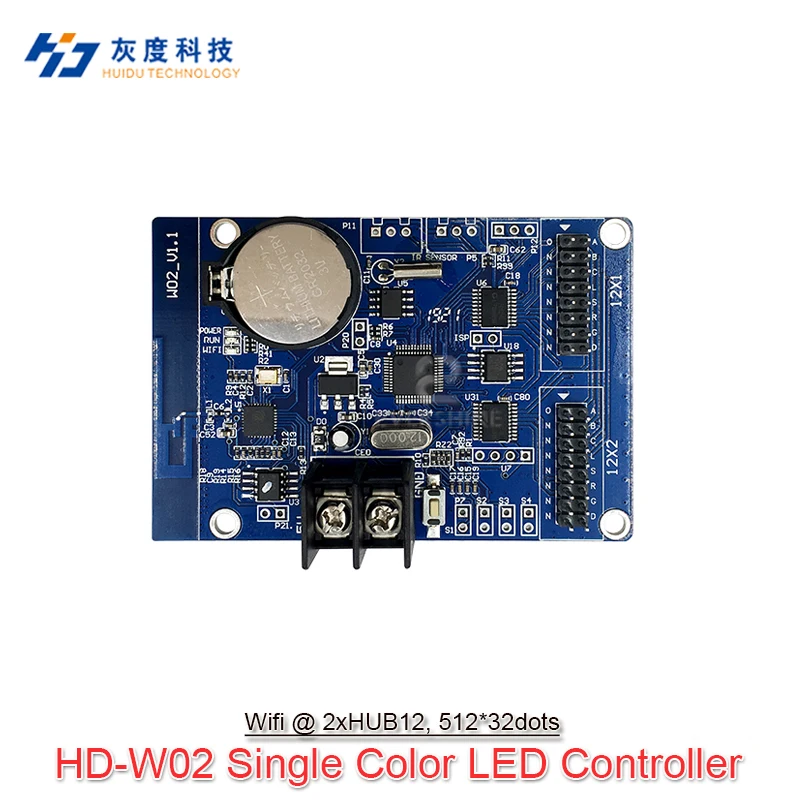

7. Изображение продукта
