Новая одноцветная и двухцветная плата управления дисплеем Wi-Fi HD-W00, HD-W02, HD-W03, HD-W04, с поддержкой мобильного приложения

1. Обзор

4. Функция

5. Схема настройки

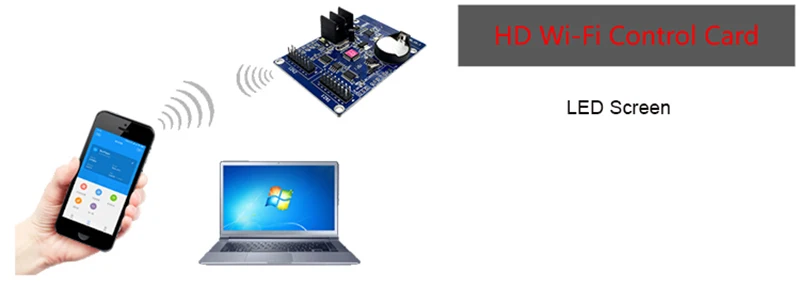

(1) антенна Wi-Fi, Подключите компьютер или мобильный телефон через Wi-Fi для отправки параметров и программ

(2) разъем питания, подключите источник питания 5 В

(3) кнопка тестирования S1, нажмите, чтобы переключить состояние тестирования экрана

(4) P7: Подключите датчик яркости

(5) S2: Подключите точечный переключатель, переключитесь на следующую программу, таймер запускается, счет плюс

(6) S3: Подключите точечный переключатель, переключите предыдущую программу, сброс таймера, отсчет

(7) S4: Подключите точечный переключатель, управление программой, пауза времени, сброс количества

(8) HUB12: Подключите дисплей

(9) P5: Подключите датчик температуры/влажности

(10) P11: Подключите ИК с помощью пульта дистанционного управления

6. Меры предосторожности

(1) чтобы убедиться, что карта управления хранится во время нормальной работы, убедитесь, что батарея на карте управления не разряжена;

(2) чтобы обеспечить долгосрочную стабильную работу системы; Пожалуйста, попробуйте использовать Стандартное напряжение источника питания 5 В.

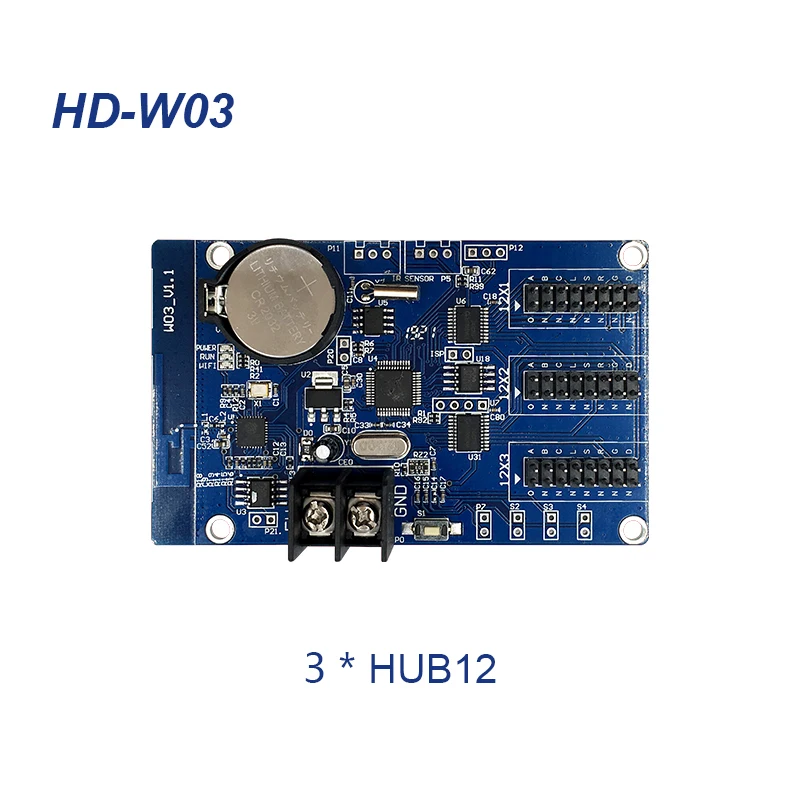

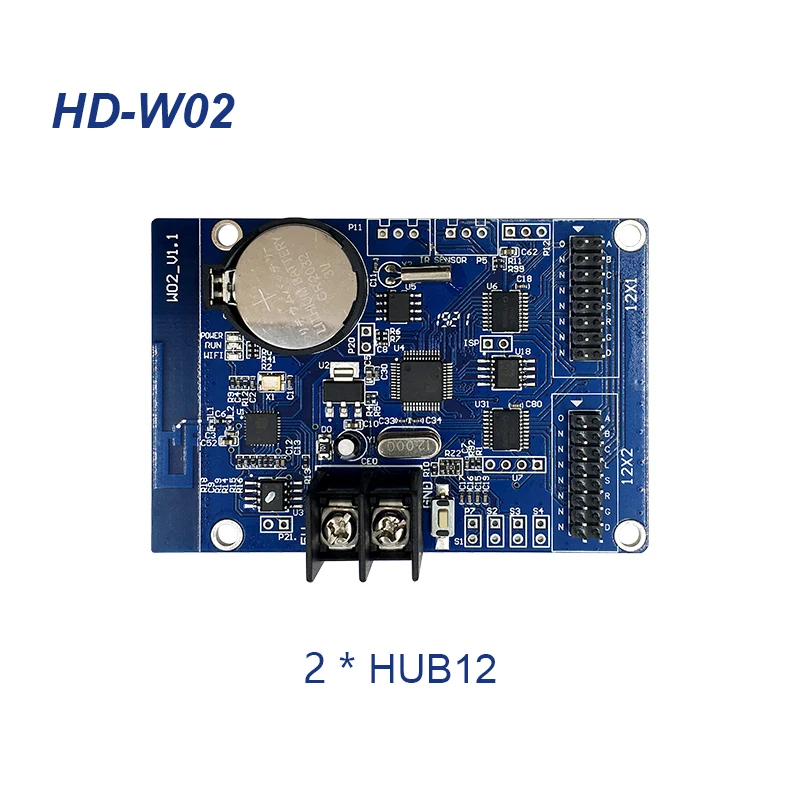

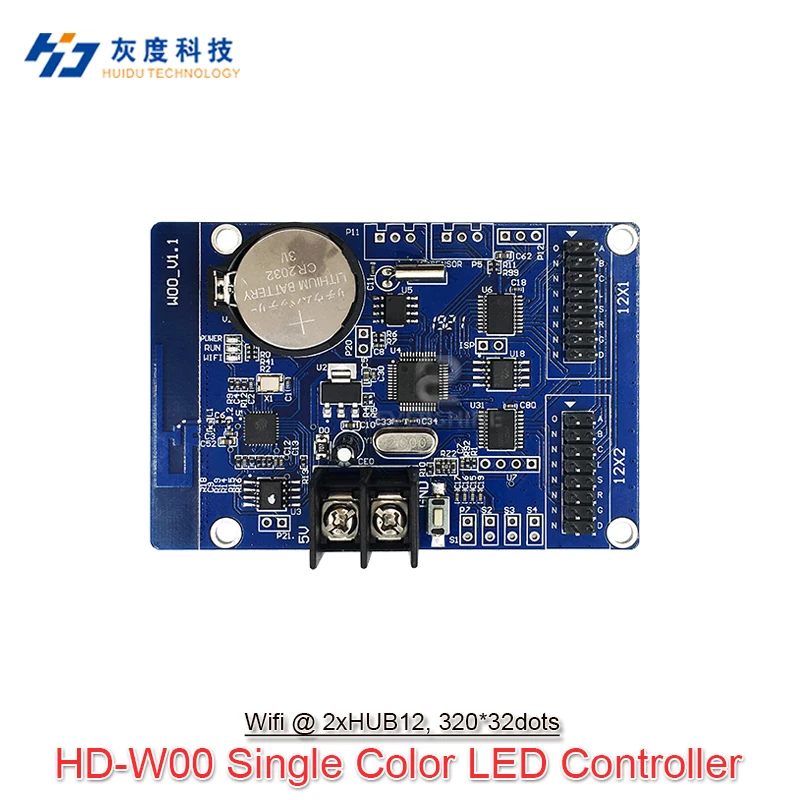

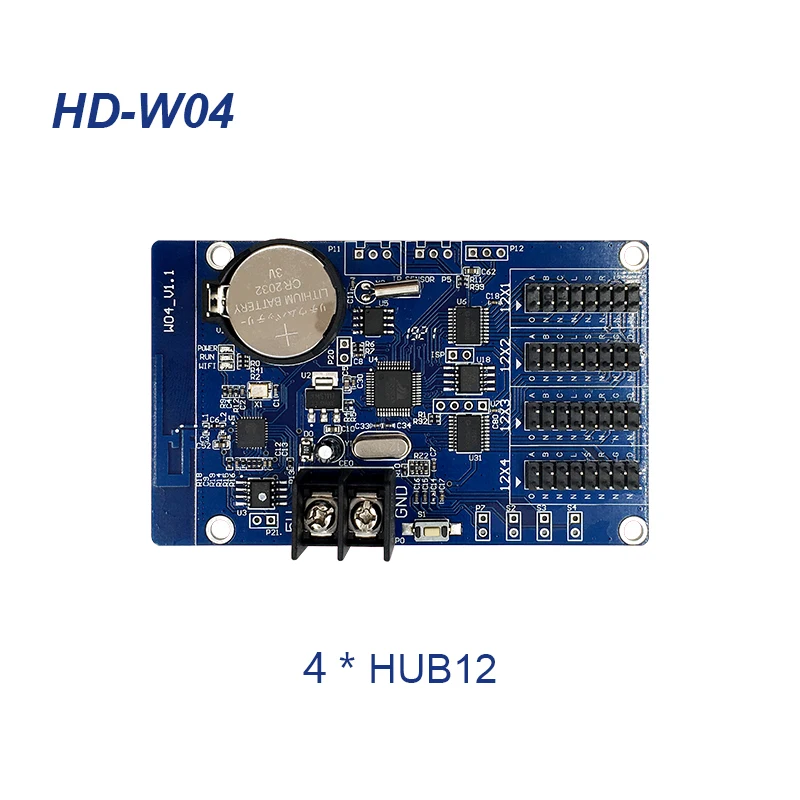

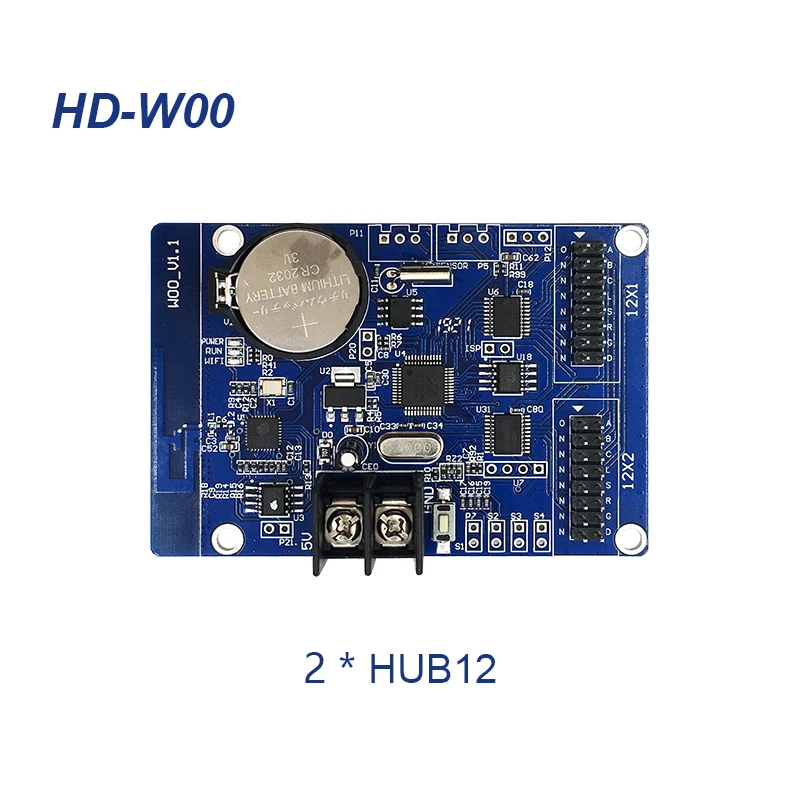

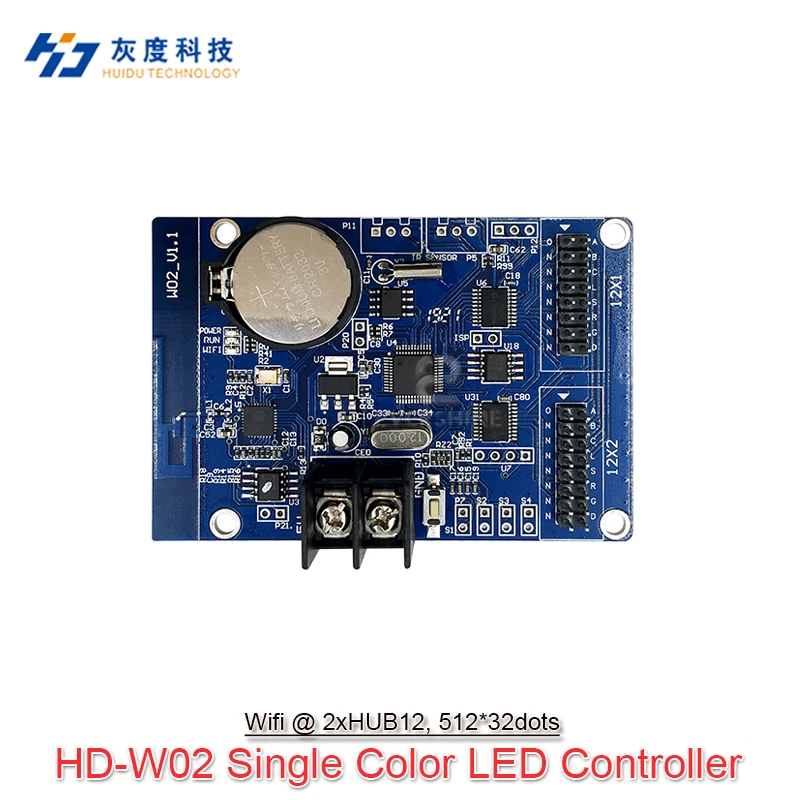

7. Изображение товара
