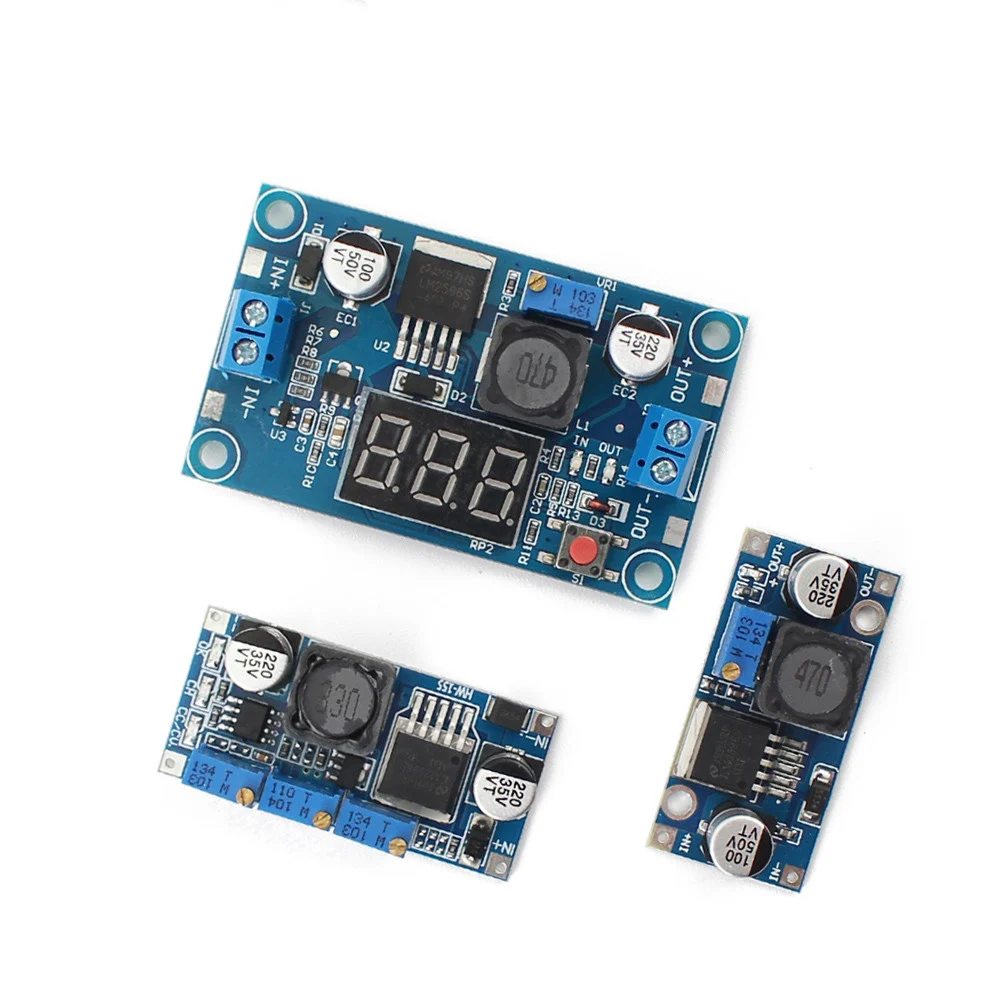

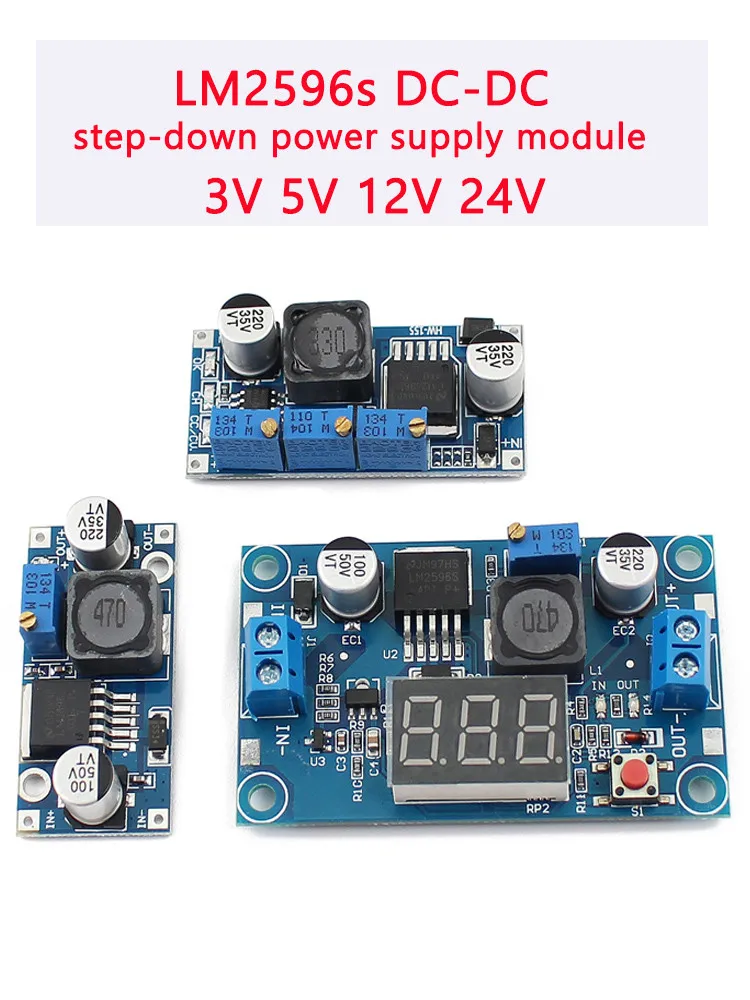

Понижающий модуль LM2596s, Регулируемый источник питания DC-DC, регулятор напряжения LM2596, понижающий преобразователь 24 В в 3 в 5 в 12 В светодиодный ным дисплеем

LM2596s Регулируемый Питание DC-DC понижающий модуль, LM2596 Напряжение регулятор, понижающий преобразователь 24V постоянного тока до 3V 5V 12V, светодиодный Дисплей

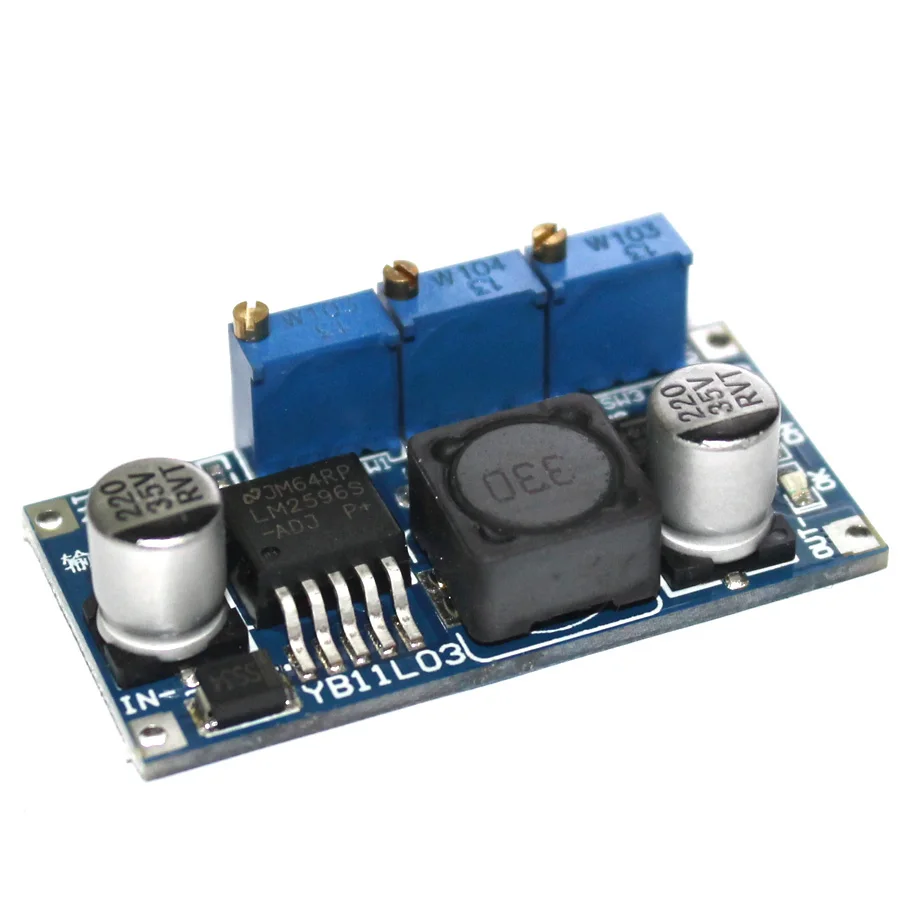

LM2596 светодиодный модуль питания постоянного тока и постоянного напряжения

Модуль природы неизолированный понижающий модуль метод выпрямления асинхронного выпрямления

Вход напряжение 7V-35V Выходное напряжение 1,25 V-30V

Выходной ток регулируется до 3 А эффективность преобразования 92% (максимум)

Уровень ВКЛ-ВЫКЛ 150 кГц Выходная пульсация 50 мВ (максимум) 20 м полоса пропускания

Регулировка нагрузки ± 0.5% Регулировка напряжения ± 2.5%

Рабочая температура-40 ℃ до + 85 ℃ размер 48*23*14 (мм)

Особенности:

★В модуле используется отечественный высококачественный чип LM2596, высокая эффективность (максимум 92%), в то же время, тепловое поколение небольшое, и оно может легко получить ток выше 3A. В то же время, он сотрудничает с оригинальным TI op amp для контроля выходного тока, так что общий выход очень стабильный.

★В этом модуле используются оригинальные фильтрующие конденсаторы Sanyo с низким ESR, которые могут выдерживать пульсацию напряжения до 50 мВ!

★В этом модуле используется заплата машина, паяльная пайка, и каждый модуль проходит двухчасовую проверку старения перед отправкой, чтобы обеспечить высокую надежность.

Этот модуль является регулируемым понижающим модулем, и выходное напряжение может быть изменено путем регулировки синего регулируемого резистора на модуле. Разница в входном и выходном напряжении составляет 2 в, а минимальное напряжение может быть 1,23 В.

★IN- (входной отрицательный), IN + (входной положительный), OUT- (выходной отрицательный) и OUT + (выходной положительный), отмеченный на модуле, должны быть подключены правильно, В противном случае модуль может быть поврежден.★Зарядка аккумулятора Как использовать:

1. Определите напряжение поплавка и зарядный ток аккумулятора, который вам нужен, и входное напряжение модуля;

2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до примерно 5 В.

3. Измерьте выходной ток короткого замыкания с помощью мультиметра 10 А Блок тока и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;

4. По умолчанию доставка зарядный ток лампы составляет 0,1 раз больше, чем зарядный ток никель-металл (значение постоянного тока), в случае, если вам нужно отрегулировать, пожалуйста, регулировать ток лампы потенциометр; (как правило, не нужно отрегулировать)

5. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения;

6. Подключите аккумулятор и попробуйте зарядить.

(Шаги 1, 2, 3, 4 и 5 предназначены для ввода модуля для подключения к источнику питания, а выход без нагрузки без аккумулятора.)

★Светодиодный привод постоянного тока Как использовать:

1. Определите рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы управлять светодиодный;

2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до примерно 5 В.

3. Измерьте выходной ток короткого замыкания с блоком тока 10 А мультиметра и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного светодиодный рабочего тока;

4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло самого высокого рабочего напряжения светодиодный;

5. Подключите светодиодный индикатор и проверьте устройство.

(Шаги 1, 2, 3 и 4 предназначены для подключения входного модуля к источнику питания, а выход без нагрузки без светодиодный лампы.)

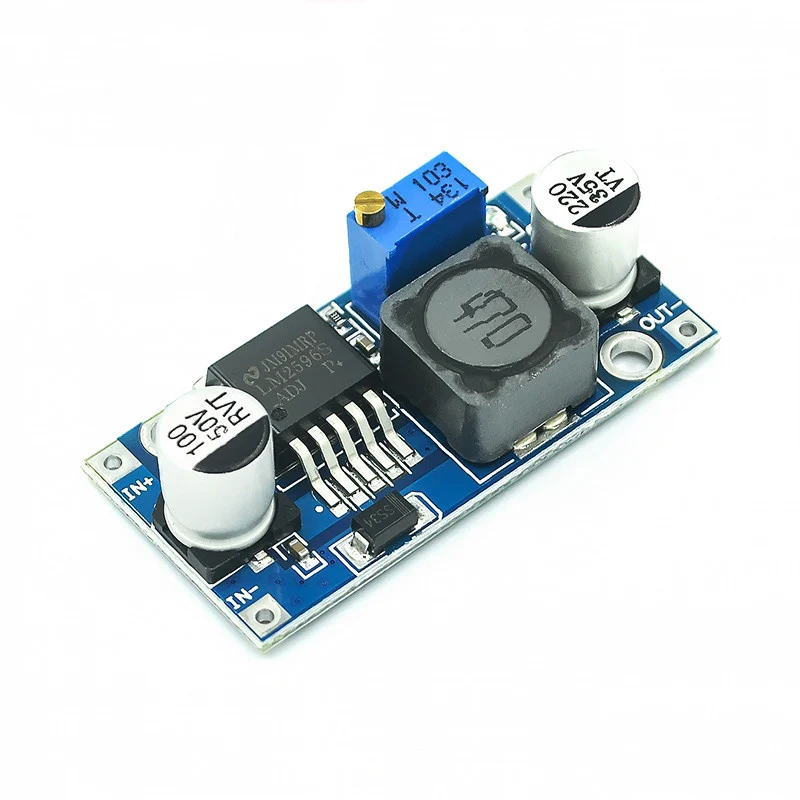

DC-DC понижающий модуль питания 3A Регулируемый понижающий модуль

LM2596 регулируется 24V-12V 5V 3В

Вход напряжение 3,2 V ~ 40V

Выходное напряжение 1,25 V ~ 35V

Выходной ток 3A (максимум)

Эффективность преобразования 92% (максимум)

Выходная пульсация <30 мВ

Уровень ВКЛ-ВЫКЛ 65 кГц

Рабочая температура 45 ℃ ~ + 85 ℃

Размер 43 мм * 21 мм * 14 мм

Вход + положительный вход в-вход отрицательный!

Выход + выход Положительный выход-Выход Отрицательный

Вход Диапазон напряжения: DC 3,2 V постоянного тока до 40V (Вход напряжение должно быть 1,5 V выше, чем выходное напряжение. Он не может быть увеличен)

Выход Диапазон напряжения: DC 1,25 V постоянного тока до 35V с плавной регулировкой напряжения, и он имеет высокую эффективность (максимальная 92%), максимальная Выход ток 3A.

Измеренный 12 В вход, 5 в выходной ток 1A скорость регулирования нагрузки составляет менее 1%

Примечание: Это понижающий модуль, и входное напряжение должно быть выше, чем выходное напряжение.

Если выходной ток больше 2,5a (или выходная мощность больше 10 Вт), пожалуйста, добавьте радиатор для работы в течение длительного времени.

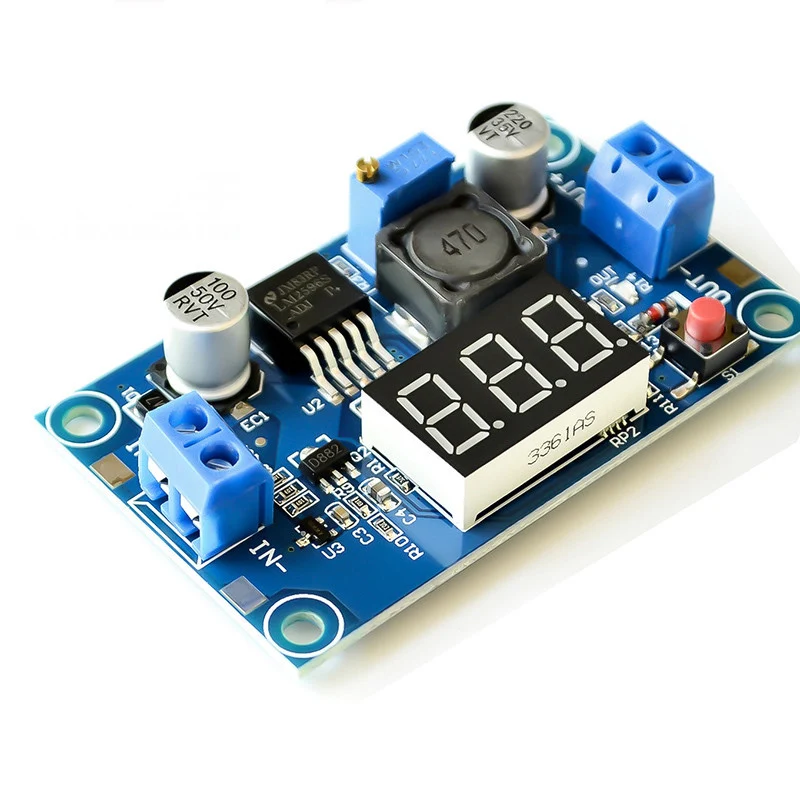

LM2596 DC-DC Регулируемый понижающий модуль с дисплеем вольтметра с цифровой калибровкой напряжения

Создайте самую высокую стоимость аналогичных продуктов и создайте самый продаваемый LM2596 с модулем цифрового дисплея!

Другие модули LM2596 не имеют защиты от короткого замыкания на выходе. Как только выход коротко замыкается, модуль будет немедленно разрушен, а выходная мощность тока составляет менее 1,8а. В этом модуле используется оригинальный LM2596, большой чип, защита от короткого замыкания, высокая сила тока 3A.

Основные характеристики модуля:

1. Удобная цена, умный и удобный дизайн, с супер высокой производительностью!

2. Бортовой вольтметр, вольтметр может быть самокалиброван, никогда не будет проблем с неточным вольтметром!

Характеристики и характеристики модуля:

● С дисплеем вольтметра и вольтметром можно самостоятельно откалибровать. С использованием более совершенной Напряжение Микропроцессор, ошибка вольтметр составляет ± 0,05 V, а радиус действия составляет 0 ~ 40V. (Для того, чтобы обеспечить точность вольтметра Type-C, пожалуйста, убедитесь, что входное напряжение выше 4,5 V)

●Touch кнопка переключения между Измерительный вход или выходное напряжение, а также есть индикатор светильник для того, чтобы показать, какое напряжение измеряется и настройка сохраняется, даже если питание выключено и включено снова.

● Вольтметр может быть выключен, и он может быть легко реализован, прикоснувшись к левой кнопке, когда он не нужен.

● С клеммными блоками, легко использовать без паяльника, и точки подключения сварочных проводов защищены.

● Входное напряжение 4,0 ~ 40 В. (Входное напряжение должно быть 1,5 v выше, чем выходное напряжение)

●Adjustable диапазон изменений выходного напряжения 1,25 V ~ 37V с плавной регулировкой. (Входное напряжение должно быть 1,5 V выше, чем выходное напряжение)

● Выходной ток-3A, и рекомендуется использовать его в течение 2.0A. Высокий ток должен усилить отведение тепла.

● Выходная мощность составляет 20 Вт, пожалуйста, усиливайте теплоотдачу, если она превышает 15 Вт.

● Высокая эффективность преобразования, в среднем 88% (эффективность связана с входом, выходным напряжением, током и разницей в давлении)

● Защита обратного соединения, обратное соединение не будет гореть

● Защита от перегрева и защита от короткого замыкания

● Размер 6,1*3,4*12 см (длина * ширина * высота)

● Вес: 22 г

Диапазон применения:

Этот модуль может использоваться в понижающий поле в тех случаях, когда напряжение на входе если сумма вашего заказа превышает выходное напряжение, как, например, аккумулятор и зарядное устройство силовых трансформаторов, сделай сам, регулируемый регулируется питания, 24V автомобиль на основе пера блок питания, промышленное оборудование понижающий, 12V постоянного тока до 3,3 В, 12 В до 5 В, 24 В до 5 В, 24 В до 12 В, 36 В до 24 В и т. Д.
