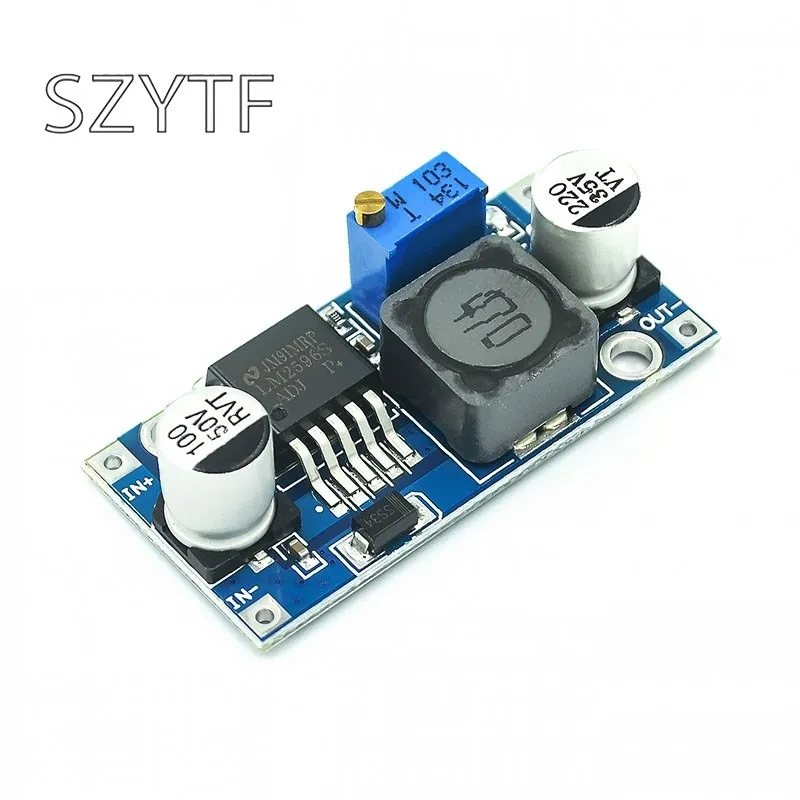

DIP-модуль с понижающим преобразователем стандарта LM2596, с выходом питания 1,25-30 В, 1 шт.

Примечание:

В + положительный вход в отрицательный вход!

Выход + выход Положительный выход-Выход Отрицательный!

Не могу обратить внимание на вход и выход. После того, как может гореть!

Вход AC/dc 3В до 35В (Вход напряжение должно быть больше, чем в выходное напряжение зарядного устройства 1,5 v выше. Не могли бы вы не step up)

Выход: 35В до 1,5 V напряжение постоянного тока, регулируемый, высокая эффективность, максимальная Выход ток 3 А пост.

Характеристики: Все используются твердотельные конденсаторы, 36 u-образные печатные платы, высокомощный светодиодный индуктор с высокой мощностью Q

Когда они работают на протяжении многих часов или менее рекомендуется 2,5 в настоящее время использования, вес товара превышает 2 необходимо добавить теплоотвод камерах видеофиксации (более 10 Вт Выход);Потому что это понижающий модуль, для того, чтобы гарантировать стабильность выходного сигнала, пожалуйста, держите Минимальная 1,5 V передатчик перепада давления.

Модель/Название

LM2596S DC - DC понижающий модуль

Входное напряжение

3,2 V ~ 35 V

Выходное напряжение

1,25 V ~ 35 V

Выходной ток

3 a (макс.)

Эффективность преобразования

92% (самый высокий)

Выходная пульсация

В

Частота переключения

65 кГц

Рабочая температура

-45 ℃ ~ + 85 ℃

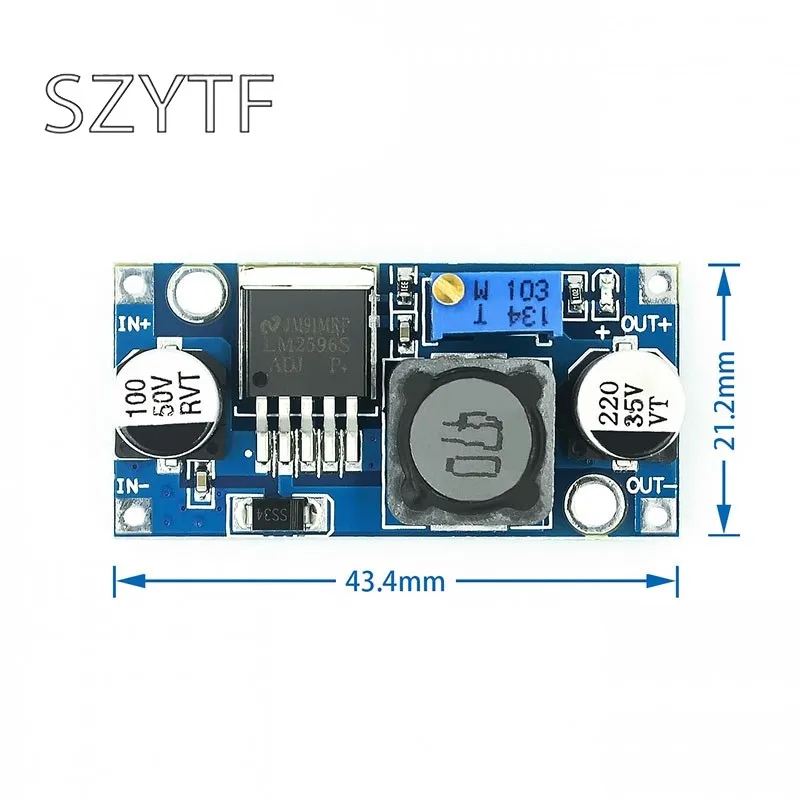

Размер

43 мм * 14 мм до 21 мм (длина * ширина * высота)

Режим подключения

1. Сварка, сварка входного (выходного) порта непосредственно к шнуру питания;2. Сварочный штифт, может привести вставной штифт или вставить в отверстие пластины; Или добавить штифты после сварки на PCB непосредственно.

Пример применения

1. Автомобильной регулируется питания, этот модуль входного сигнала может нужно всего лишь для автомобиля должно быть подсоединено во время использования блок питания точки мундштук, можно отрегулировать, потенциометр, 1,25 30 v Выходное напряжение может быть произвольная корректировка, на ваш мобильный телефон, MP3, MP4, PSP зарядка многих устройств, таких как источник питания, Очень легко и удобно.

2. К электропитанию электронного оборудования, когда устройству нужен источник питания 3-35 В и соответствующая мощность напряжения в руке, с этим модулем можно отрегулировать напряжение до требуемого напряжения, решить проблемы.

3. Система тестирования рабочего напряжения, при выполнении проекта можно использовать этот модуль отладки различных рабочих диапазонов напряжения, система тестирования напряжения очень легко и удобно.
