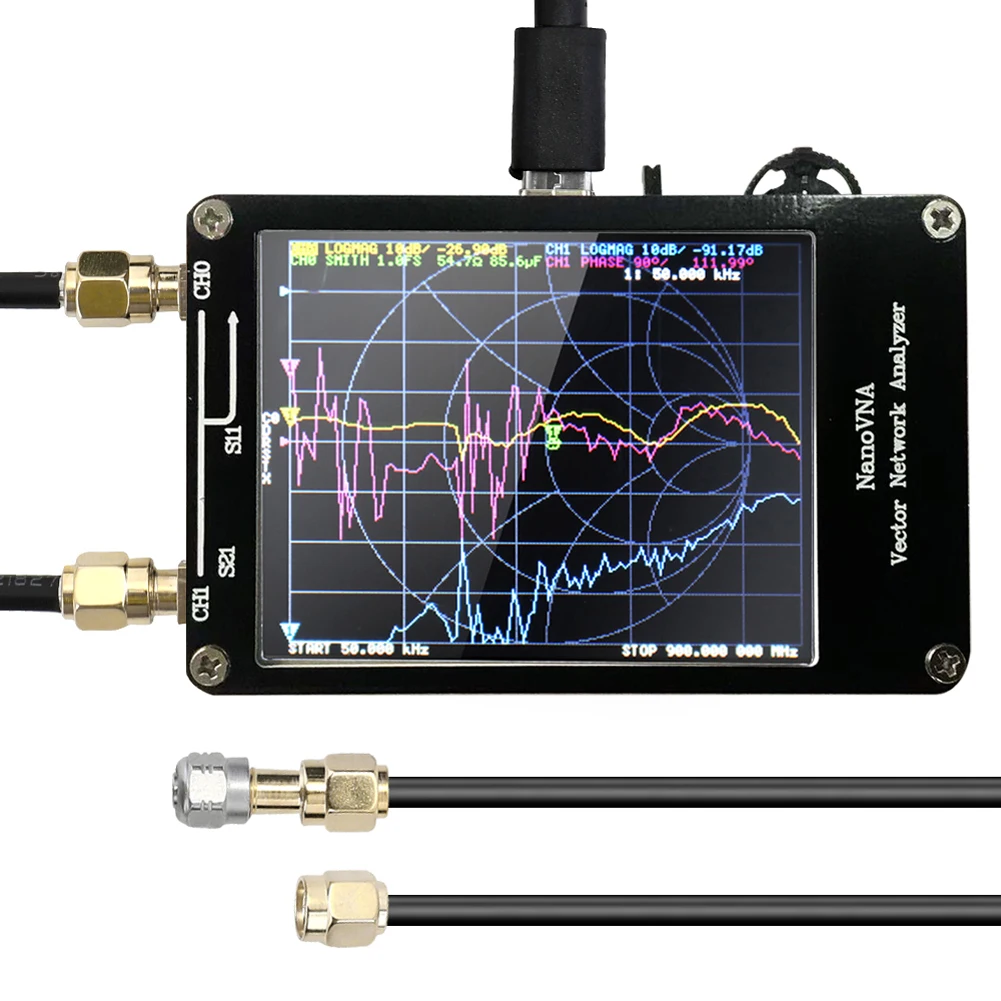

Векторный анализатор сети 50 кГц-900 МГц, цифровой дисплей, сенсорный экран, анализатор коротких волн HF VHF UHF, стоячие волны

Пожалуйста, обратите внимание, что указанный Товар производится и распространен за рубежом и в соответствии с законодательством страны происхождения.

Пожалуйста, прочтите информацию о 4 типах

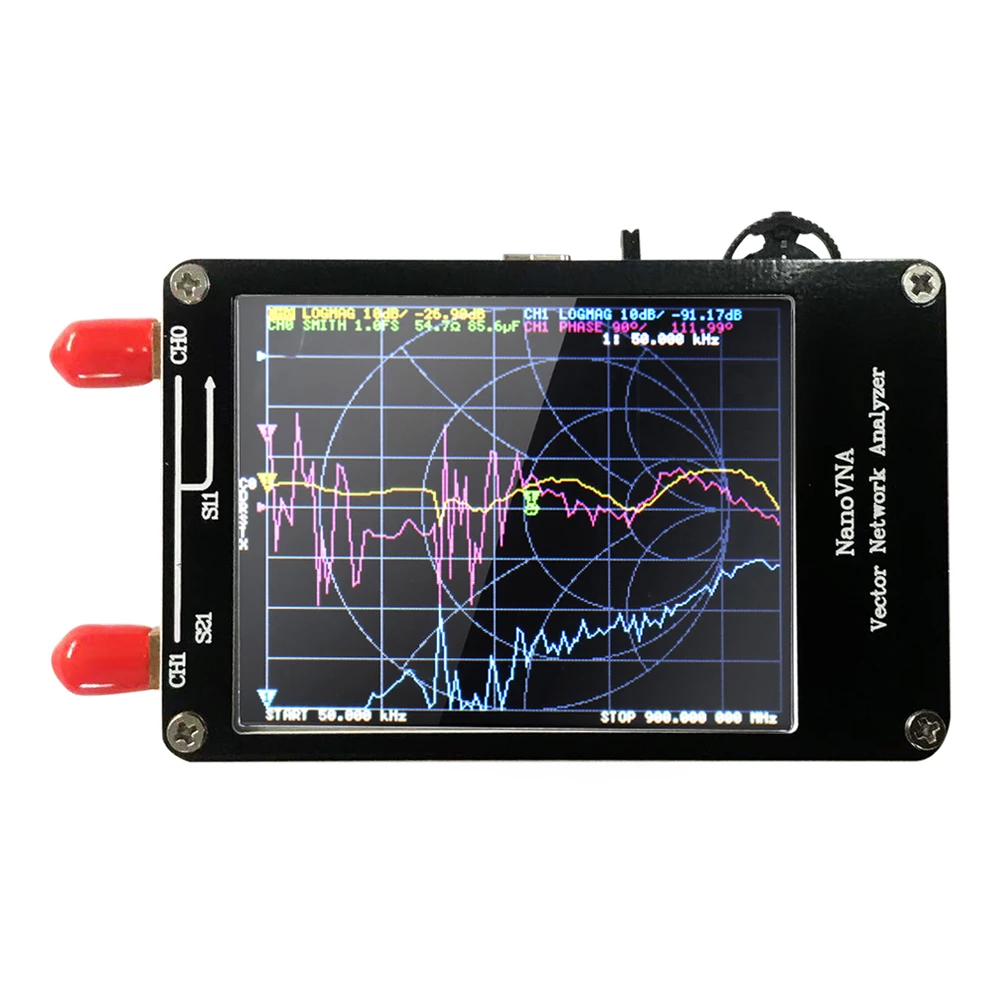

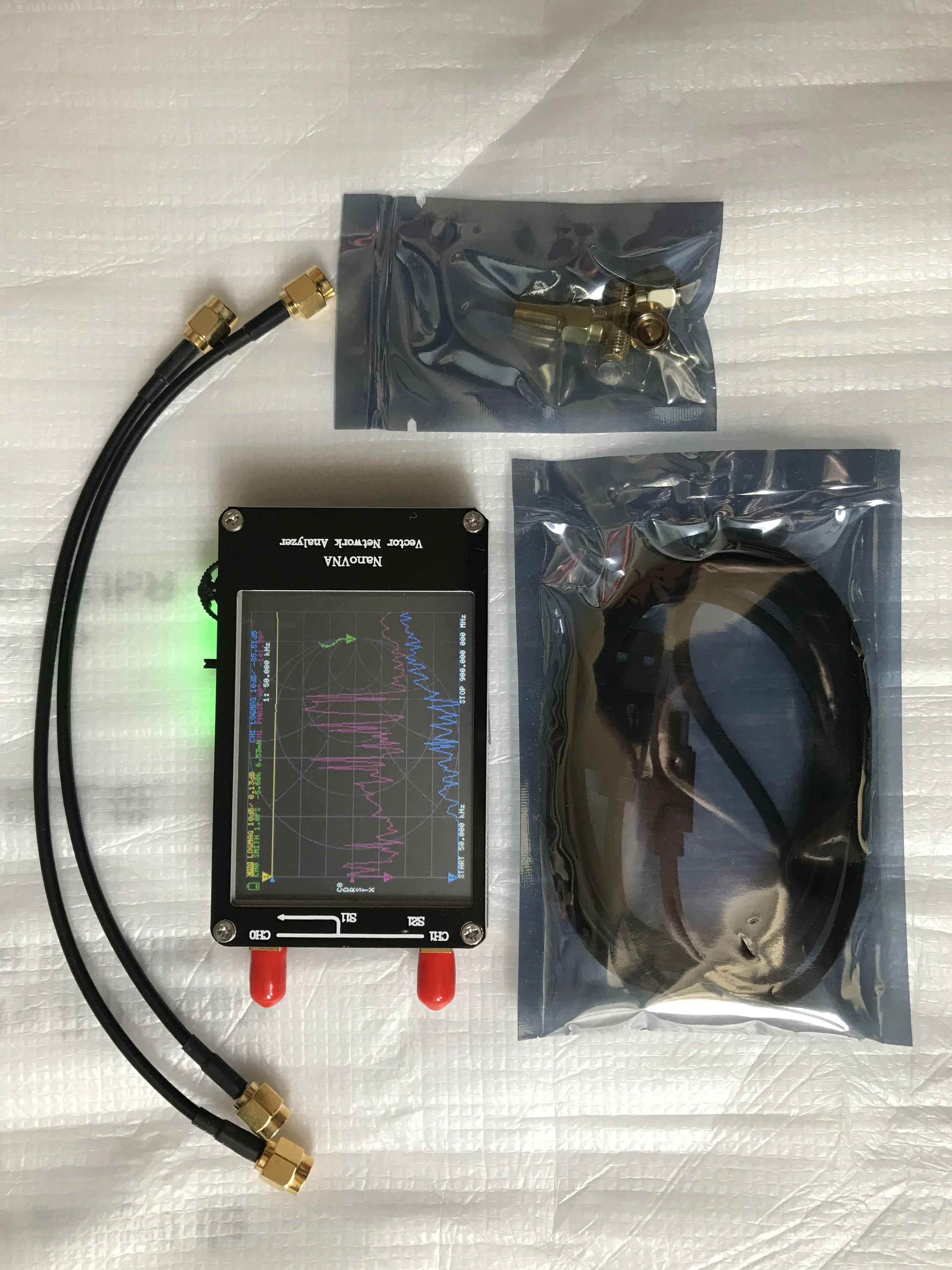

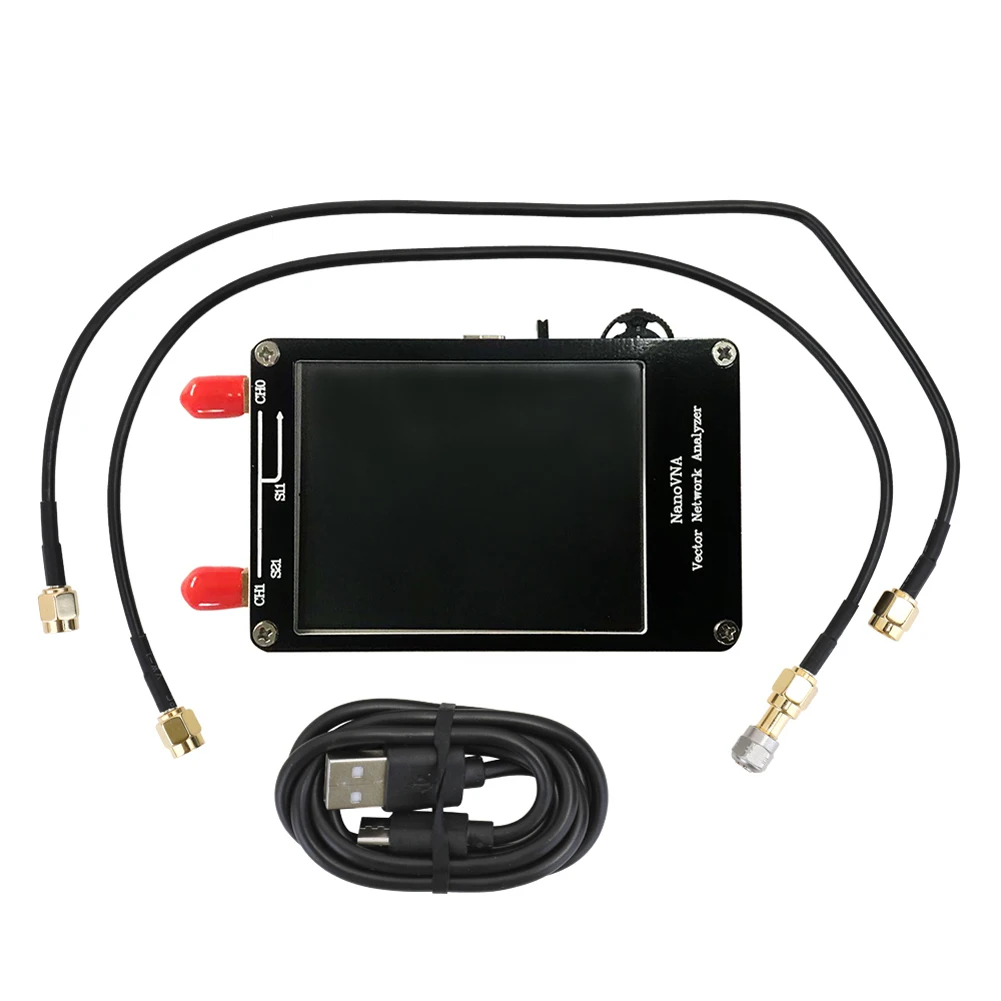

Тип 1

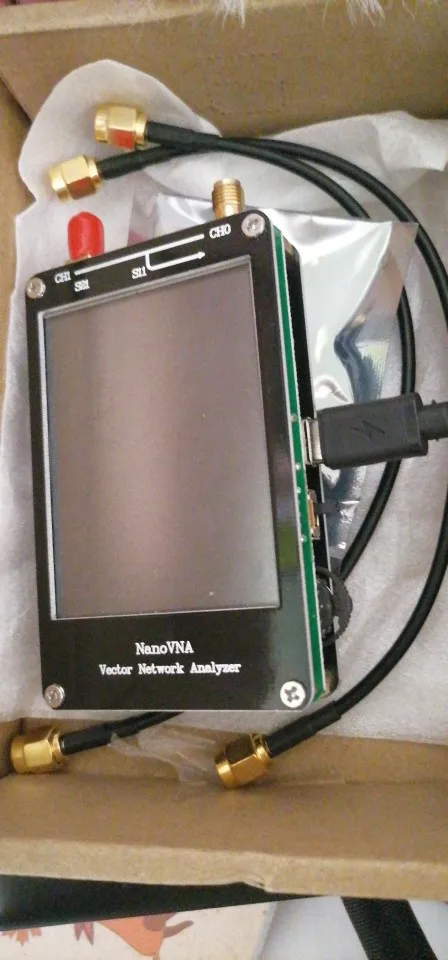

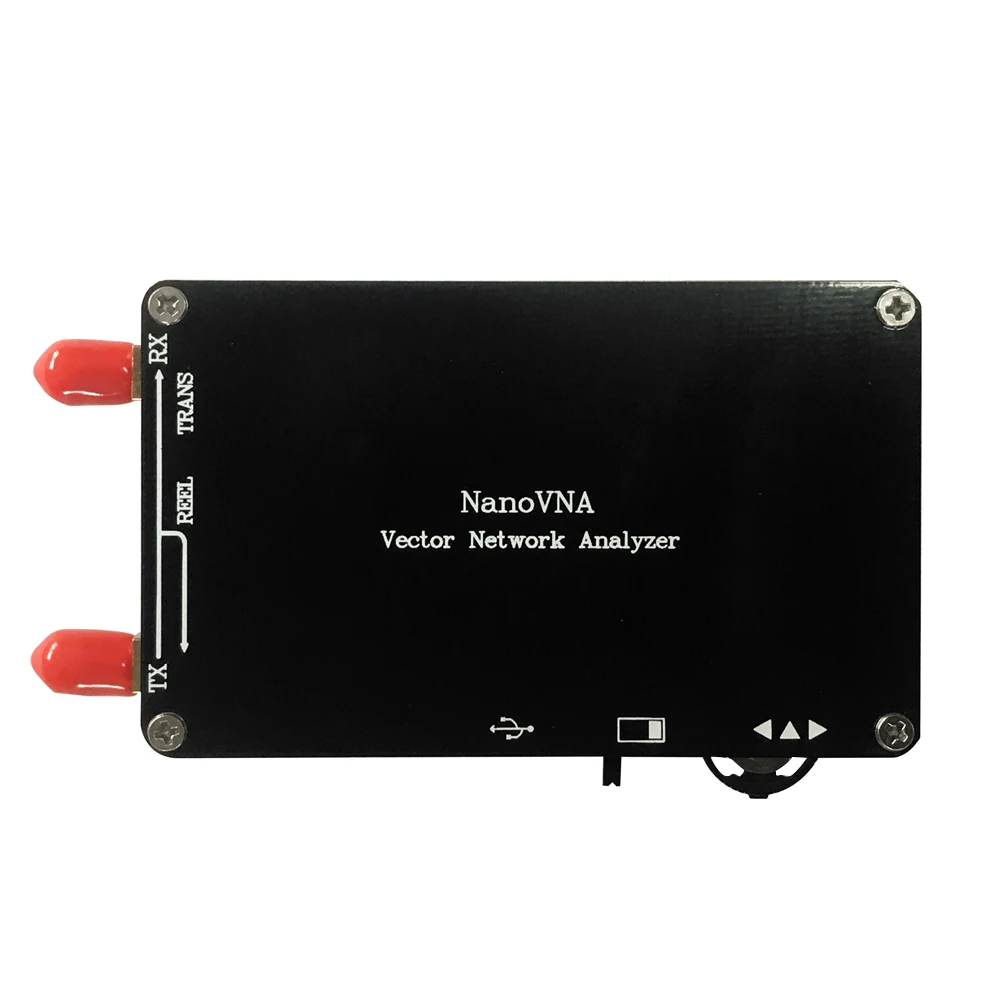

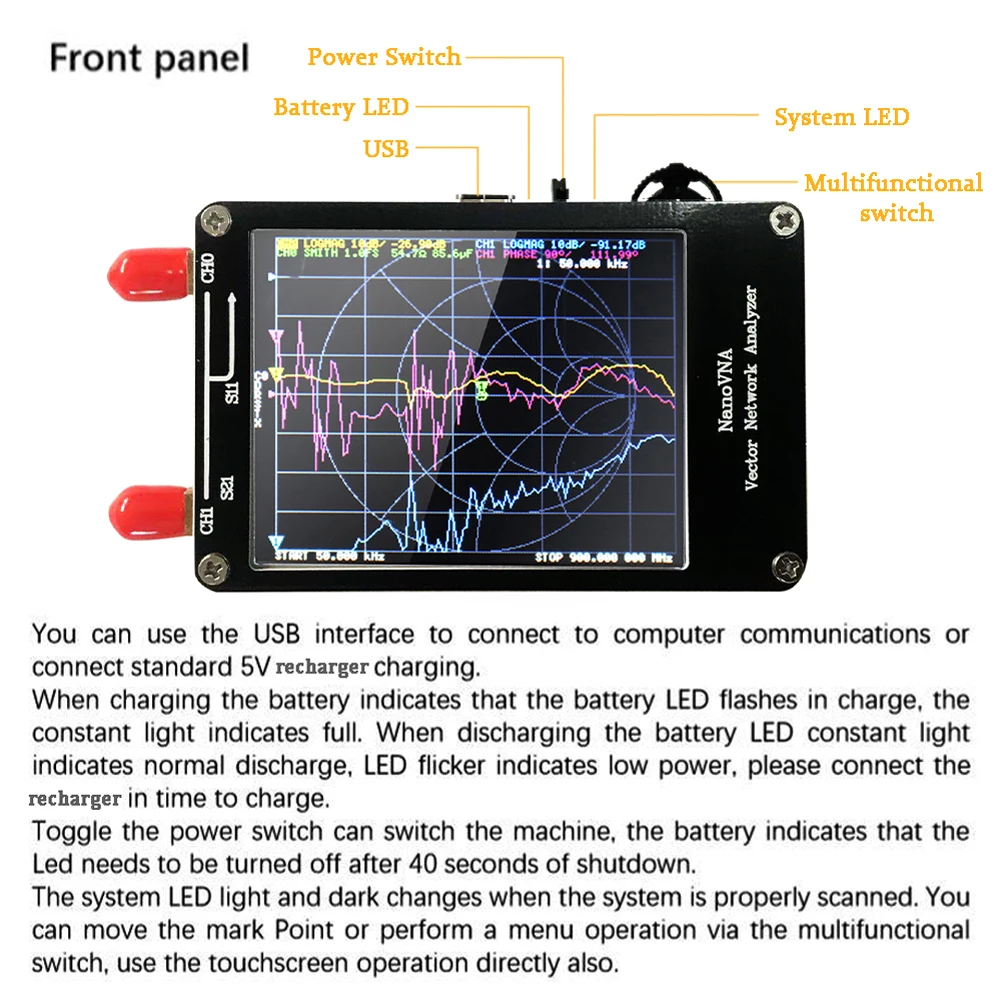

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера. Особенности:Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.Частотные диапазоны 50k-300MHz прямого выхода si5351 обеспечивают лучшую динамику, чем 70 дБ.Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов. Характеристики:Материал: PCBЦвет: черныйЧастота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)Выход RF: -13 дБм (максимум-9 дБм)Точность частоты: <0,5 ppmДиапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)Порт SWR: <1,1Дисплей: 2,8 дюймов TFT (320*240)Интерфейс USB: USB type-CРежим связи: CDC (серийный)Мощность: USB 5V 120mA, максимальная подзарядки тока 0.8AАккумулятор: 1 * литиевая батарея, 600 мАч (в комплекте)Количество калибровочных точек: 101 (фиксированное)Количество точек сканирования: 101 (фиксированное)Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)Посылка Размеры: 120*78*40 мм/4,7*3,1 * 1.6inПосылка Вес: 152 г/5,4 унции Посылка:1 * хост1 * USB Type-C кабель для передачи данных2*30 мм SMA кабель «Папа-папа»1 * SMA Гнездовой разъем

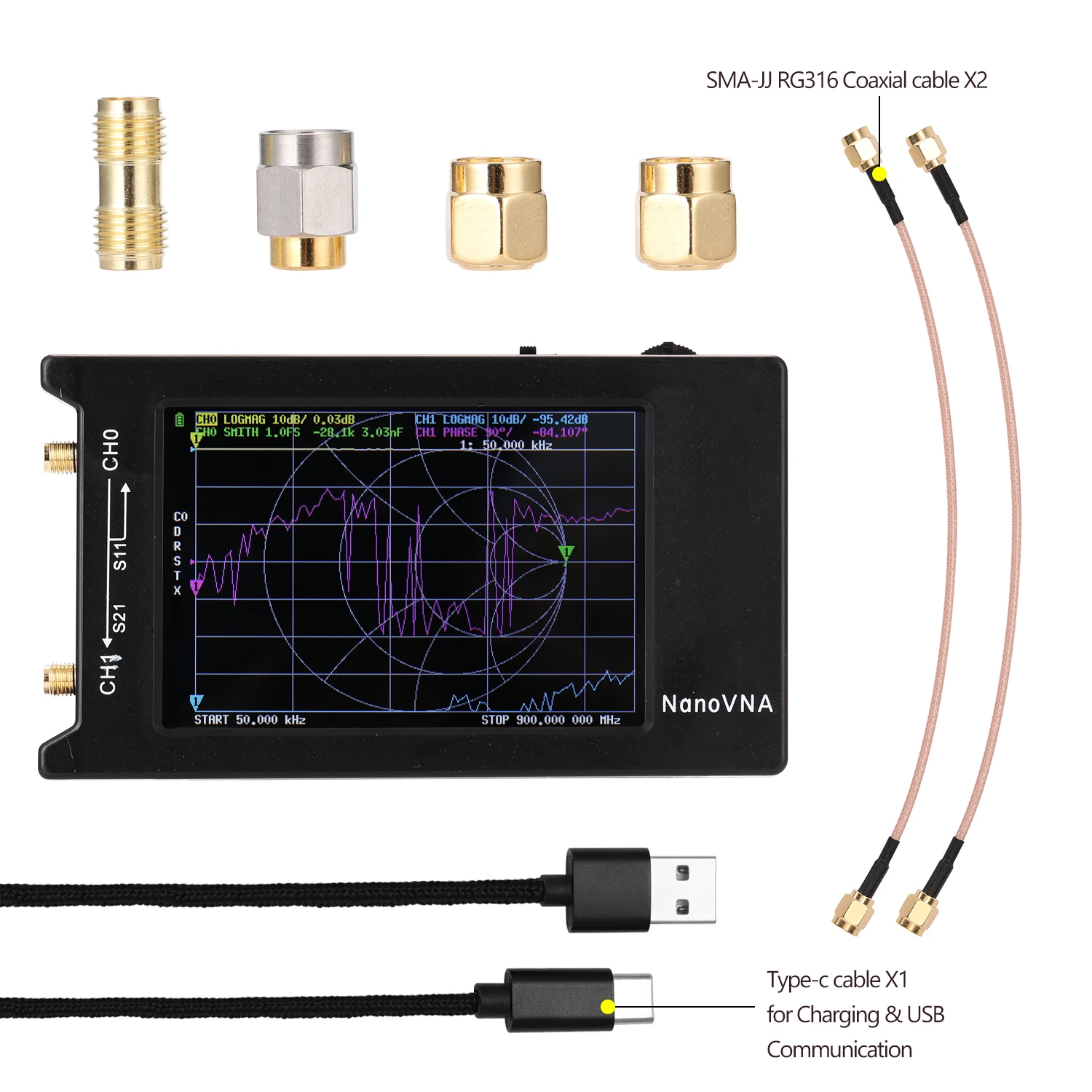

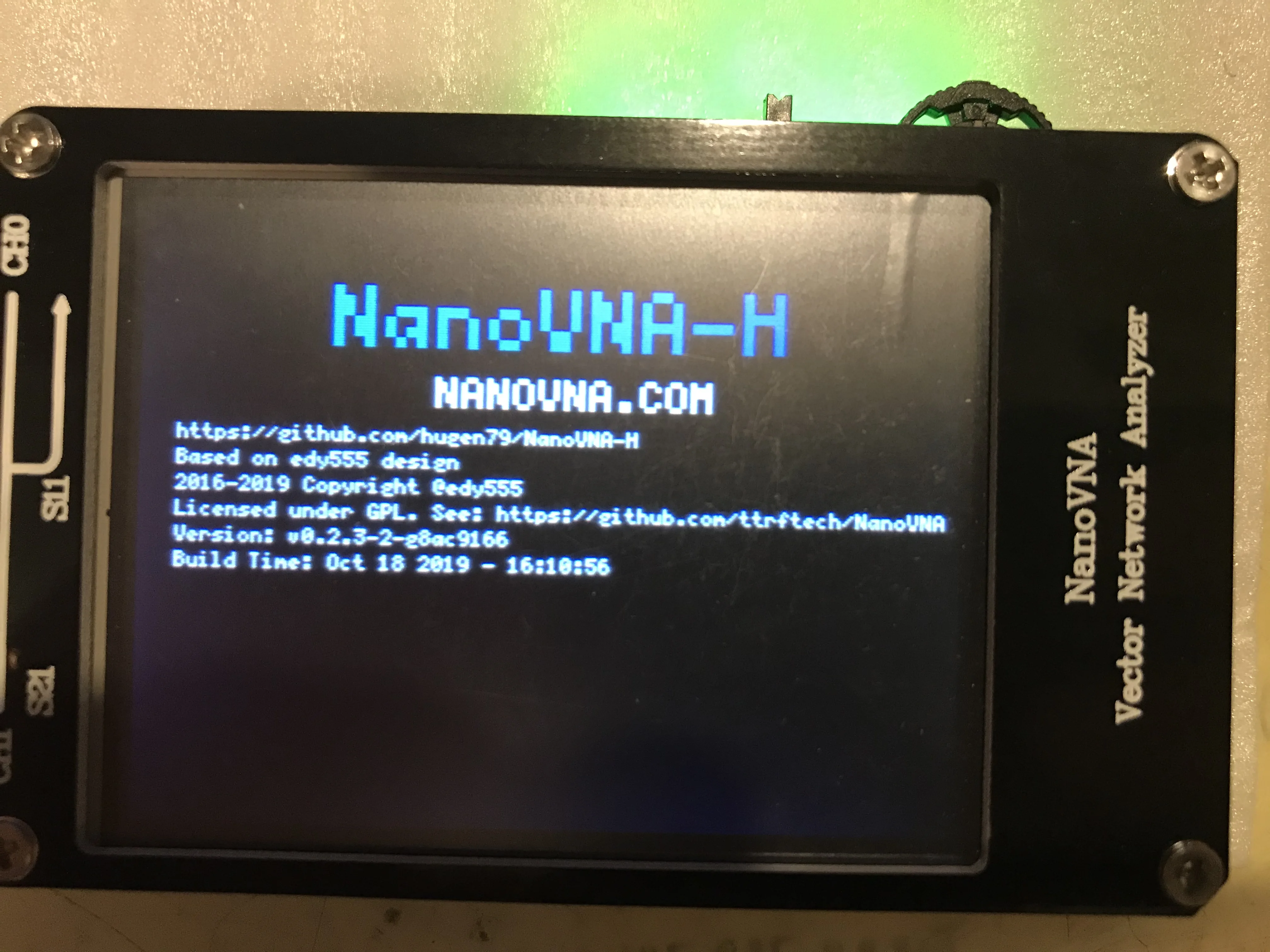

Тип 2 NanoVNA-H

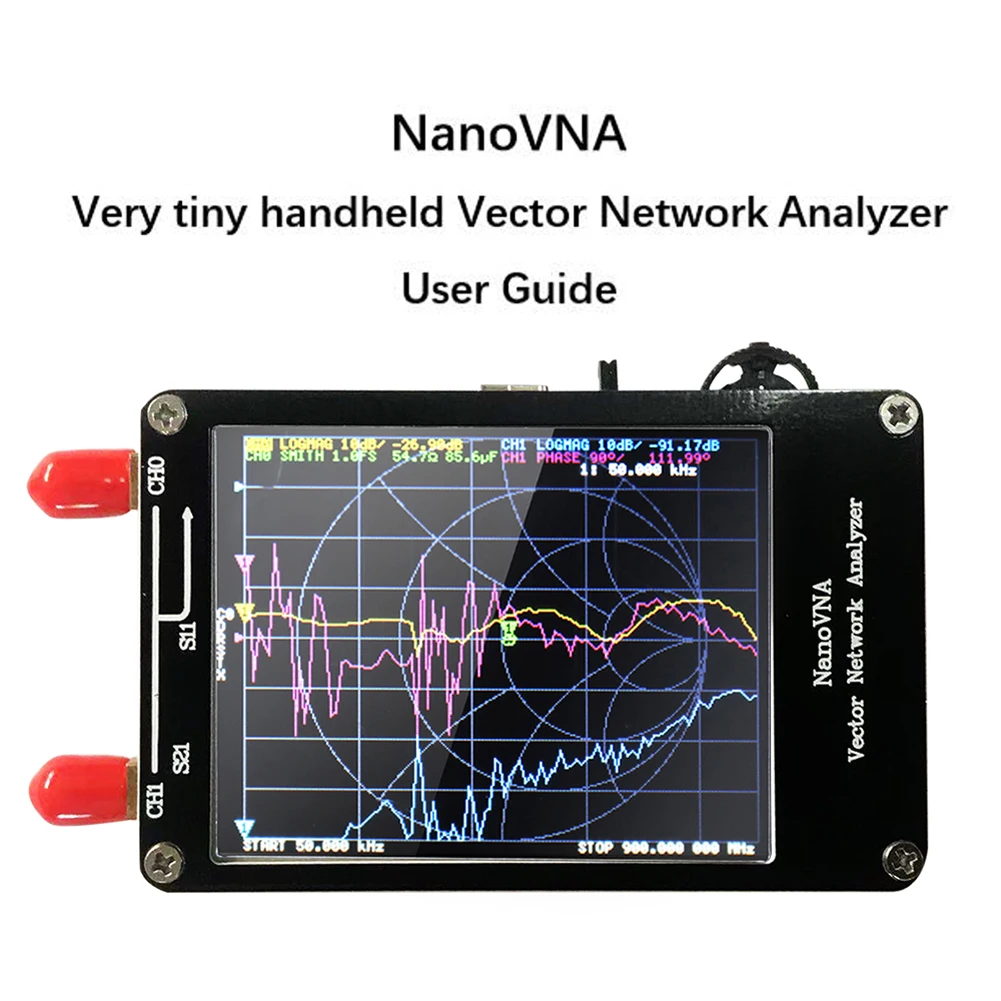

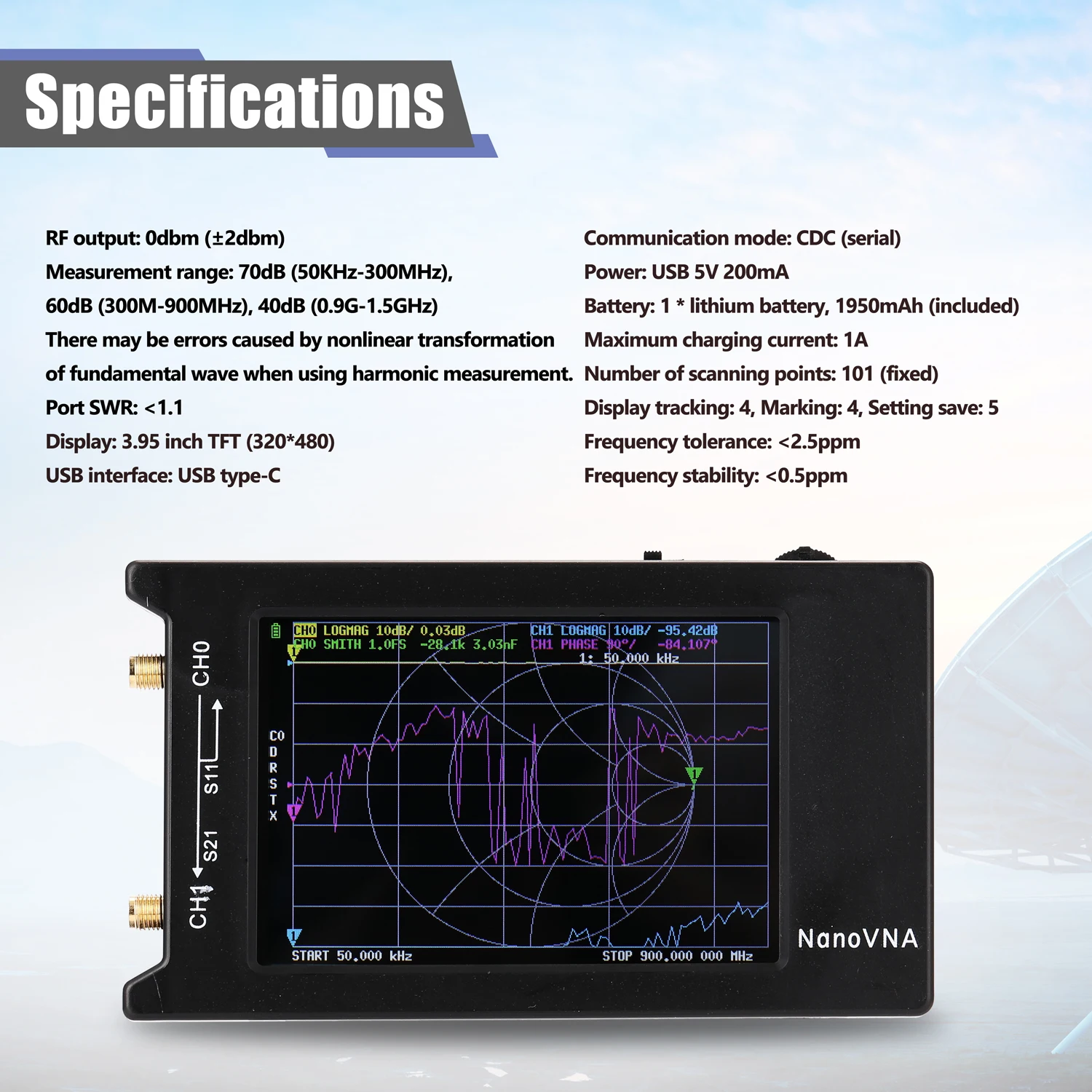

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 3,95 дюймовый сенсорный экран, измерение TX/RX, может определить полные параметры S11 и S21, если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку транс-ceiver port.Особенности:Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.Улучшенная частота алгоритм может использовать odd гармонические продление si5351 для поддержки измерения частоты до 1,5 ГГц.Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.Частотные диапазоны 50k-300MHz прямого выхода si5351 обеспечивают лучшую динамику, чем 70 дБ.Расширенный 300M-900 МГц полоса обеспечивает более лучше чем 60dB динамики, и 0,9 г-1,5 ГГц лучше, чем 40dB динамики.Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.С помощью сенсорного экрана вы можете легко выполнять различные операции.Поддержка подключения мобильных телефонов с помощью кабеля передачи данных типа C (входит в комплект).Встроенная перезаряжаемая литиевая батарея для более легкого использования.Экран поддерживает функцию прямого затемнения тока, которая более четко видна на открытом воздухе и удобна в помещении.Используется Stm32f303cct6, интерфейс uart1 защищены, и клиент может выполнить DIY.Характеристики:Материал: металлЦвет: черныйЧастота измерения: 10 кГц ~ 1,5 ГГцВыход RF: 0dbm (± 2dbm)Диапазон измерений: 70dB (50 кГц-300 МГц), 60dB (300 м-900 МГц), 40dB (0,9 г-1,5 ГГц)Могут быть ошибки, вызванные нелинейной трансформацией фундаментальных wa-ve при использовании гармонических измерений.Порт SWR: <1,1Дисплей: 3,95 дюйма TFT (320*480)Интерфейс USB: USB type-CРежим связи: CDC (серийный)Мощность: USB 5V 200mAАккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)Максимальный ток подзарядки: 1AКоличество точек сканирования: 101 (фиксированное)Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Частотный Допуск: <2,5 ppmСтабильность частоты: <0,5 ppmРазмер корпуса ABS: 133*75*18 мм/5,2*3,0 * 0.7in (без выступов)Посылка Размер: 240*140*30 мм/9,4*5,5 * 1.2inПосылка Вес: 364,4 г/12,9 унцииУпаковочный лист:1 * хост NanoVNA1 * USB Type-C кабель для передачи данных2*150 мм SMA Штекерный RG316 RF кабель1 * SMA Мужской калибровочный набор-открытый1 * SMA Мужской калибровочный набор-короткий1 * SMA Male калибровочный набор-нагрузка1 * SMA Гнездовой разъем1 * кабель типа C-Type-C

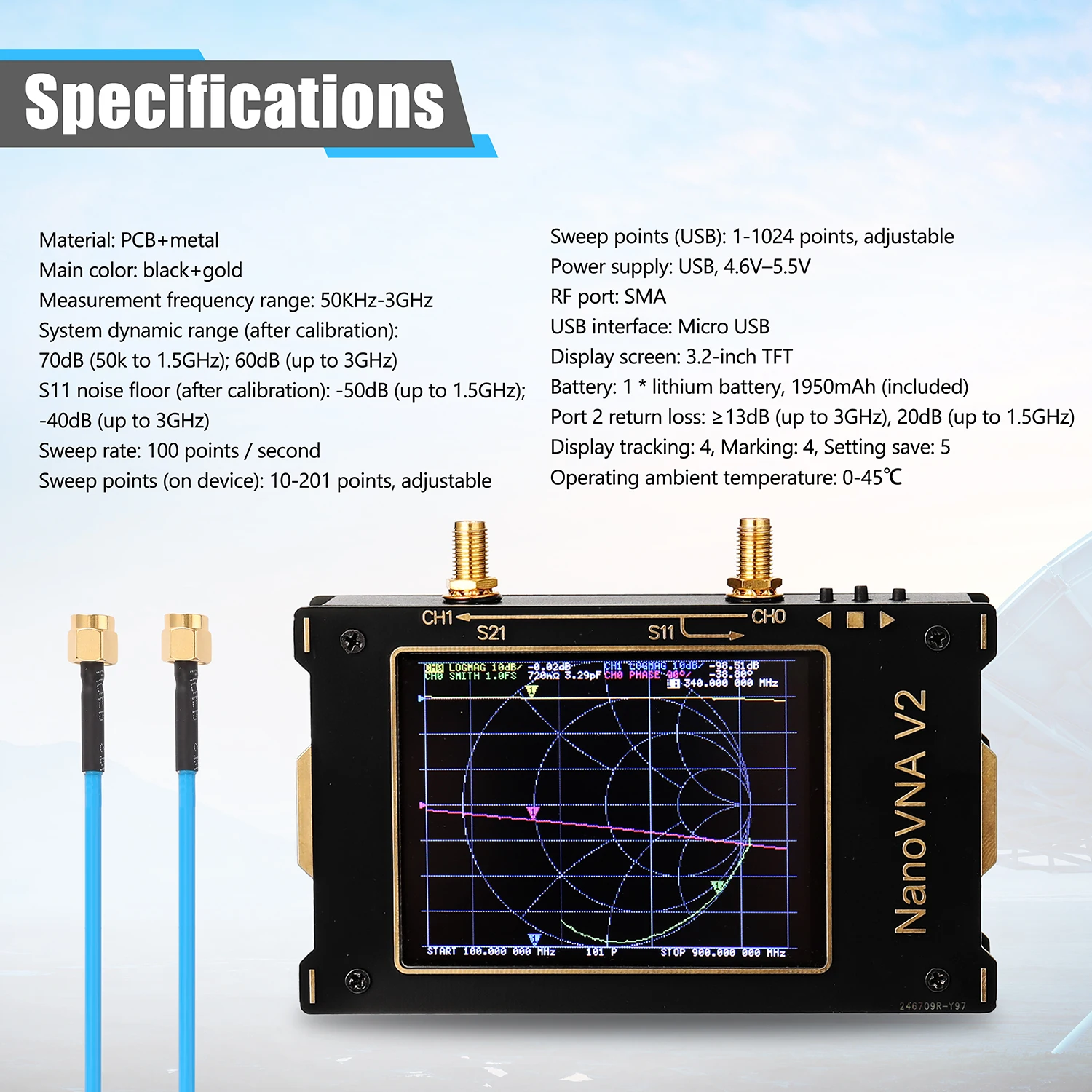

Тип 3 NanoVNA V2

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.Особенности:Изготовлен из качественного материала, практичный, имеет долгий срок службы.Портативный и компактный, простой в использовании и переноске.Диапазон измерения частоты 50 кГц ~ 3 ГГц.Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.Металлический корпус, 3,2-дюймовый большой экран является более точным для прикосновения, просты в эксплуатации, нет необходимости подключать питание, избавьтесь от кандалов кабель для передачи данных, и может использоваться отдельно.Этот продукт может достигать 3G, может измерять антенны 2,4G, также может измерять duplexer, фильтр.Характеристики:Материал: PCB + металлОсновной цвет: черный + золотойДиапазон измерения частоты: 50 кГц-3 ГГцСистемы с расширенным динамическим диапазоном (после калибровки): 70dB (50k до 1,5 ГГц); 60dB (с тактовой частотой до 3 ГГц)S11 минимального уровня шума (после калибровки): -50dB (до 1,5 ГГц); -40dB (с тактовой частотой до 3 ГГц)Скорость развертки: 100 точек/секТочки развертки (на устройстве): 10-201 точки, регулируемыеТочки развертки (USB): 1-1024 точек, регулируемыеМощность Блок питания: USB, 4,6 V-5,5 VРЧ порт: SMAИнтерфейс USB: Micro USBДисплей экран: 3,2 дюйма на тонкопленочных транзисторах на тонкоплёночных транзисторахАккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)Порты и разъёмы 2 обратные потери: ≥ 13dB (с тактовой частотой до 3 ГГц), 20dB (до 1,5 ГГц)Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Рабочая температура окружающей среды: 0-45 ℃Размер изделия: 115*80*27 мм/4,5*3,1 * 1.1inРазмер посылка: 180*120*35 мм/7,1*4,7 * 1.4inПосылка Вес: 330 г/11,6 унцииПримечание:1. Загрузка программного обеспечения: https://github.com/nanovna/NanoVNA-QT/releases2. Руководство пользователя: https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdfУпаковочный лист:1 * Векторный анализатор сети2*300 мм RF кабель SS405 SMA двойная Мужская игла1 * USB кабель для передачи данных1 * набор калибровки (нагрузка 50Ω)1 * набор калибровки (короткий)1 * набор калибровки (Открытый)1 * SMA Гнездовой разъем

Тип 4 NanoVNA-F V2

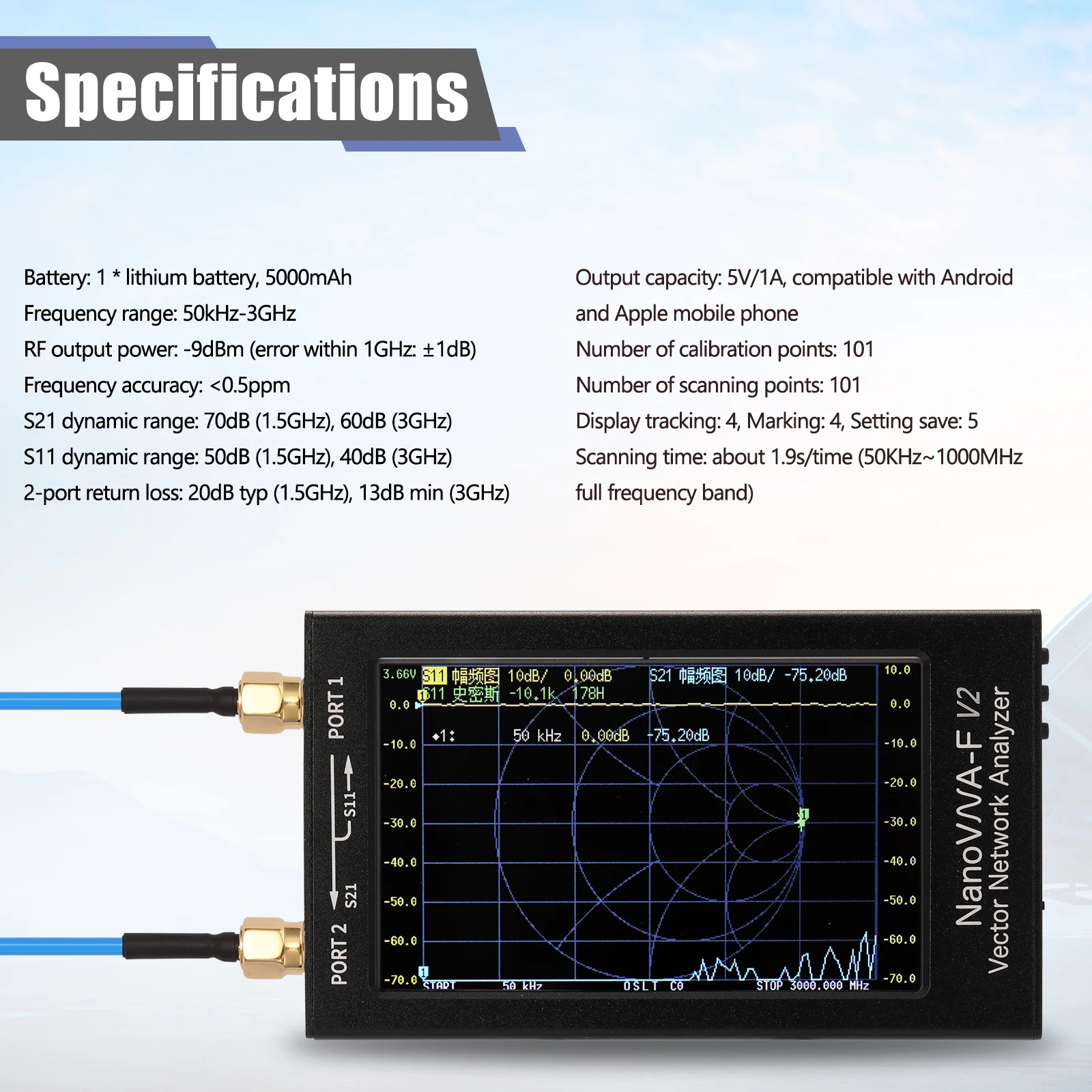

NanoVNA-F V2 портативный векторный сетевой анализатор-это новый продукт, разработанный на базе NanoVNA-F. Он использует 4,3-дюймовый IPS ЖК-дисплей дисплея и алюминиевый сплав чехол. Он оснащен литиевой батареей большой емкости 5000 мАч в качестве стандарта. Поддержка работы сенсорного экрана и боковой кнопки, поддержка китайского и английского интерфейса. Дизайн этого продукта основан на edy555's NanoVNA и OwOcomm's S-A-A V2, а глубокая оптимизация программного обеспечения производится на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений увеличен до 3 ГГц, а динамический диапазон больше. Измерение более точное, и операция более удобна.Особенности:4,3-дюймовый IPS ЖК-дисплей дисплей, разрешение 800*480, ультра-широкий обзор угол, при длительном использовании не режет глаза.Чехол из алюминиевого сплава, прочный и прочный, эффективно защищает от электромагнитных помех для обеспечения точности измерений.Радиочастотный интерфейс SMA, который удобен для подключения различных протестированных деталей.Полноразмерный дизайн экрана, с 3 боковыми кнопками одновременно, гибкой и удобной в эксплуатации.Поддержка китайского и английского интерфейса.Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения.Поддержка регулировки яркости экрана.Прошивка может быть обновлена через виртуальный u-диск, программист не нужен, а Прошивка может быть обновлена через прилагаемый usb-кабель для передачи данных type-c.Стандартные Калибровочные детали хорошего качества и RG405 фазостабильный кабель для обеспечения точности калибровки.Разработан с интерфейсом выхода USB, который может поддерживать выходную мощность 5 В/1 А.С помощью 2А высокой токовой подзарядки IC время подзарядки короче.Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает китайские и английские интерфейсы.Изображения экрана устройства можно получить, сделав скриншот главного компьютера.Функция: может измерять параметры S, соотношение волн постоянного напряжения, диаграмму Смита, фазу, задержку группы и т. д.Характеристики:Материал: алюминиевый сплав (чехол)Основной цвет: черныйАккумулятор: 1 * литиевая батарея, 5000 мАчЧастота: 50 кГц-3 ГГцВыходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)Точность частоты: <0,5 ppmS21 с динамическим диапазоном: 70dB (1,5 ГГц), 60dB (3 ГГц)S11 с динамическим диапазоном: 50dB (1,5 ГГц), 40dB (3 ГГц)2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц)Количество калибровочных точек: 101 точкаКоличество точек сканирования: 101 точкаКоличество следов: 4Количество точек отметки: 4 (планку отметки можно перемещать вверх и вниз на экране)Интерфейс USB: USB Type-C Режим связи: CDC (серийный)Настройка сохранения: 5 групп (после сохранения, его можно сразу напомнить, когда он используется снова, нет необходимости повторять, И сохраненные параметры до последнего отключения будут автоматически отозваны, когда он снова включен)Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки частотного диапазона измеренияВремя сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот)Размер изделия: 140*73*20 мм/5,5*2,9 * 0.8inВес товара: 270 г/9,5 унцииРазмер упаковки: 250*150*50 мм/9,8*5,9 * 2.0inВес упаковки: 500 г/1.1lbУпаковочный лист:1 * хост1 * SMA открытый калибровочный набор1 * SMA Набор для калибровки короткого замыкания1 * SMA 50Ω Набор для калибровки нагрузки1 * SMA-KK адаптер с двойным отверстием1 * SMA-JJ двухголовый штыревой адаптер1 * SMA-JKW наружный винт с внутренним отверстием для внутреннего винта2*200 мм SMA-JJ RG405 RF кабель1 * USB Type-C кабель для передачи данных1 * стилус
