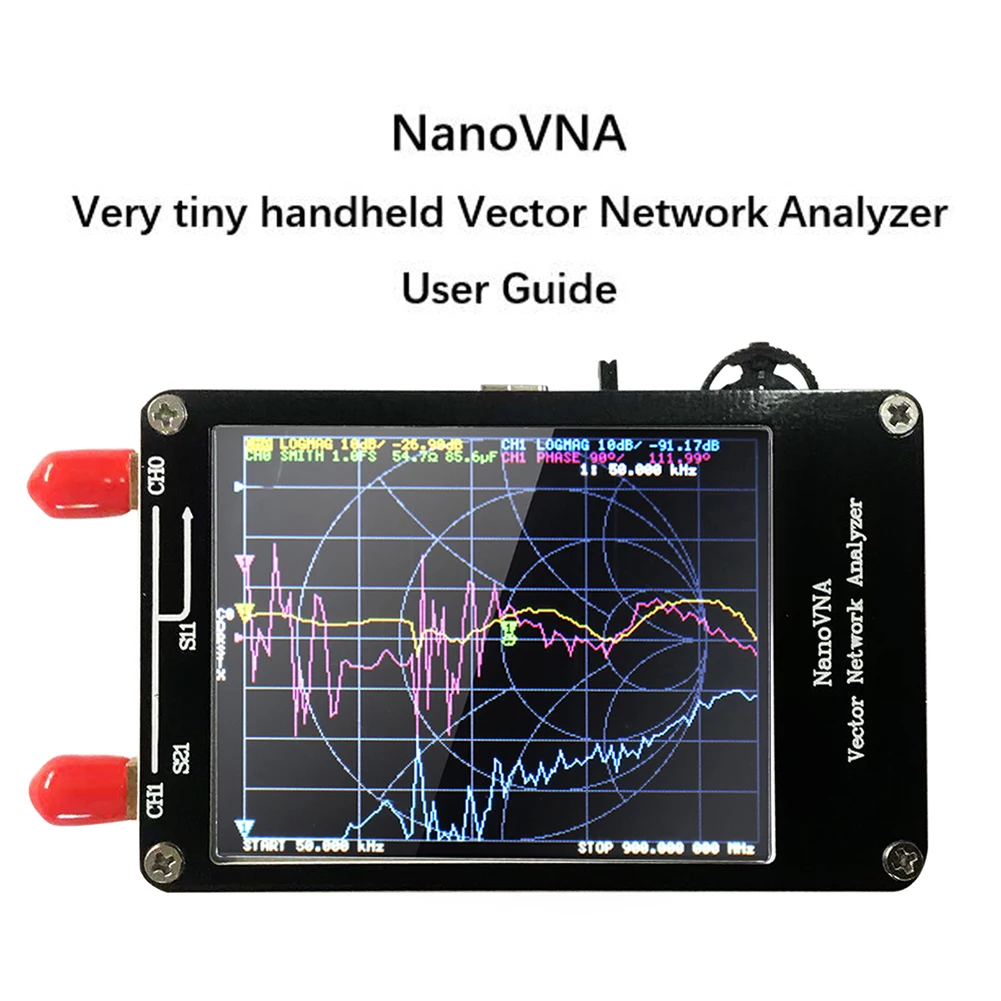

Портативный Векторный анализатор сети, 50 кгц-900 МГц с цифровым дисплеем, анализатор коротковолновых волн MF HF VHF UHF, антенны с подставкой

50 кГц-900 МГц

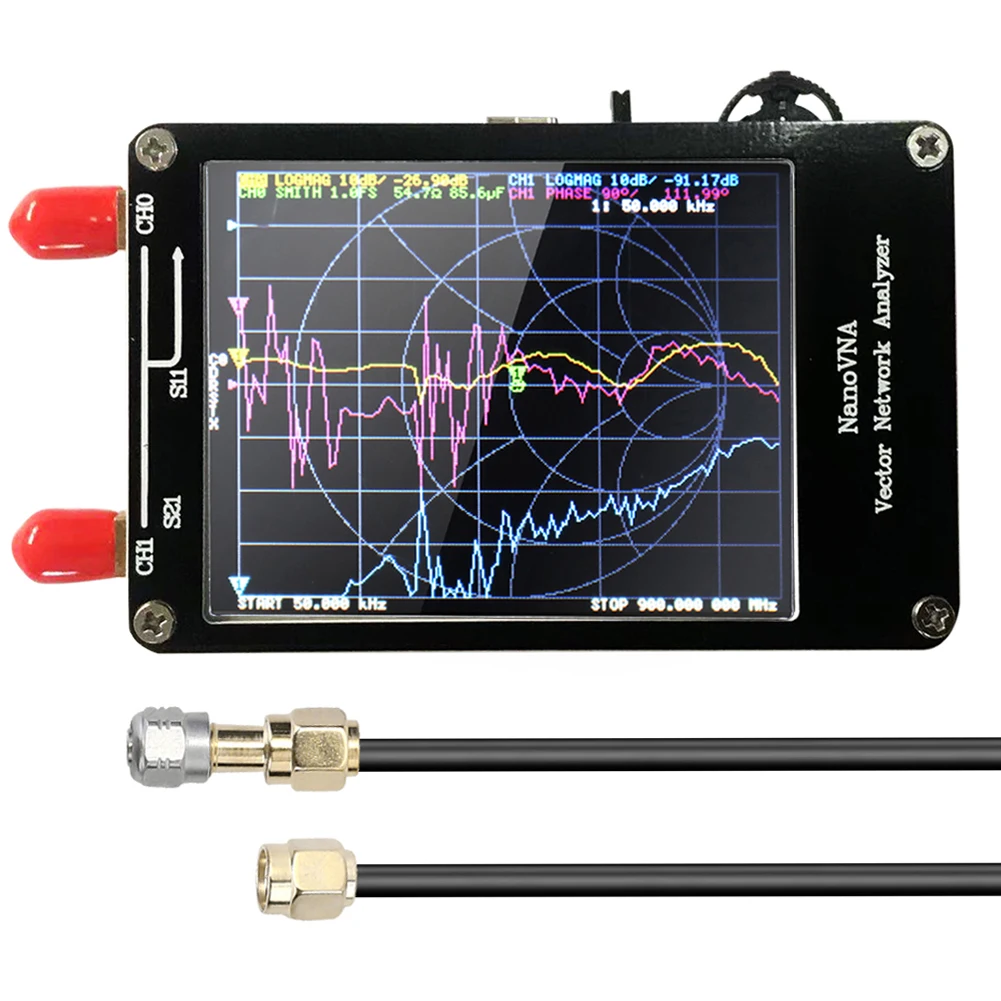

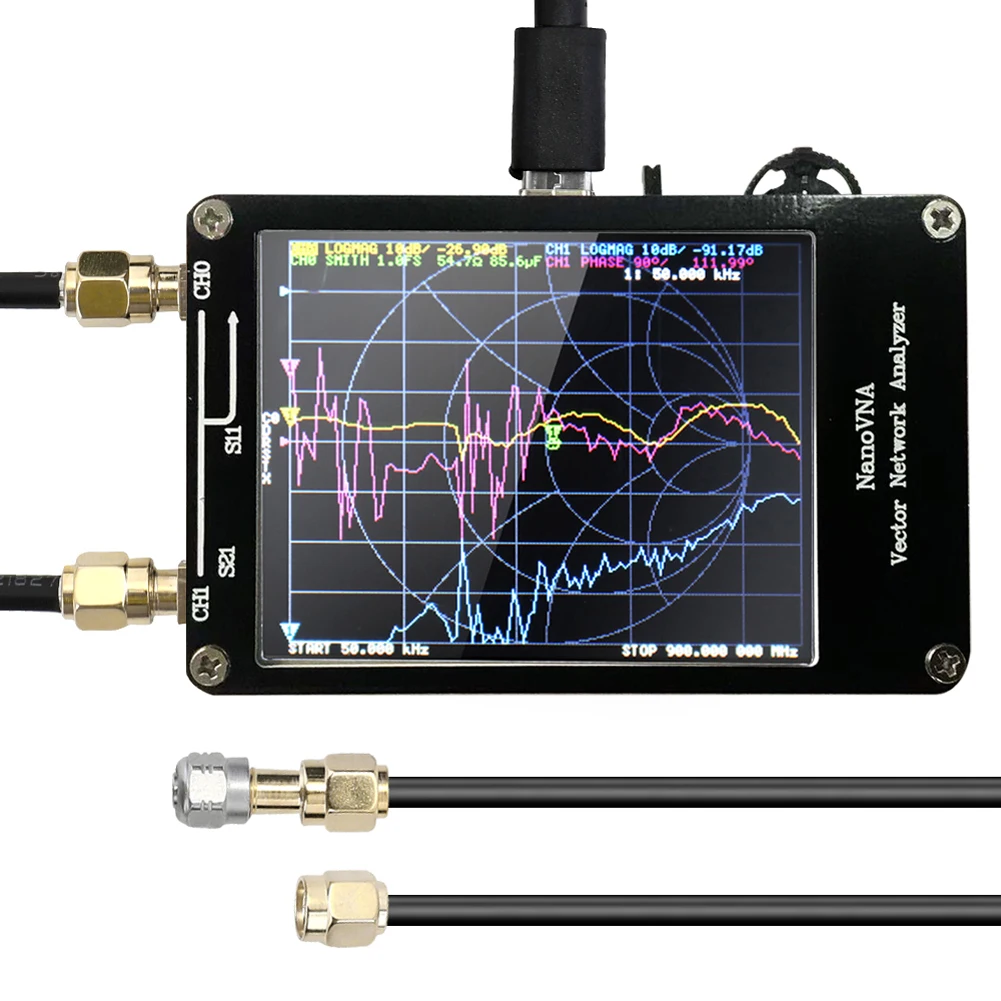

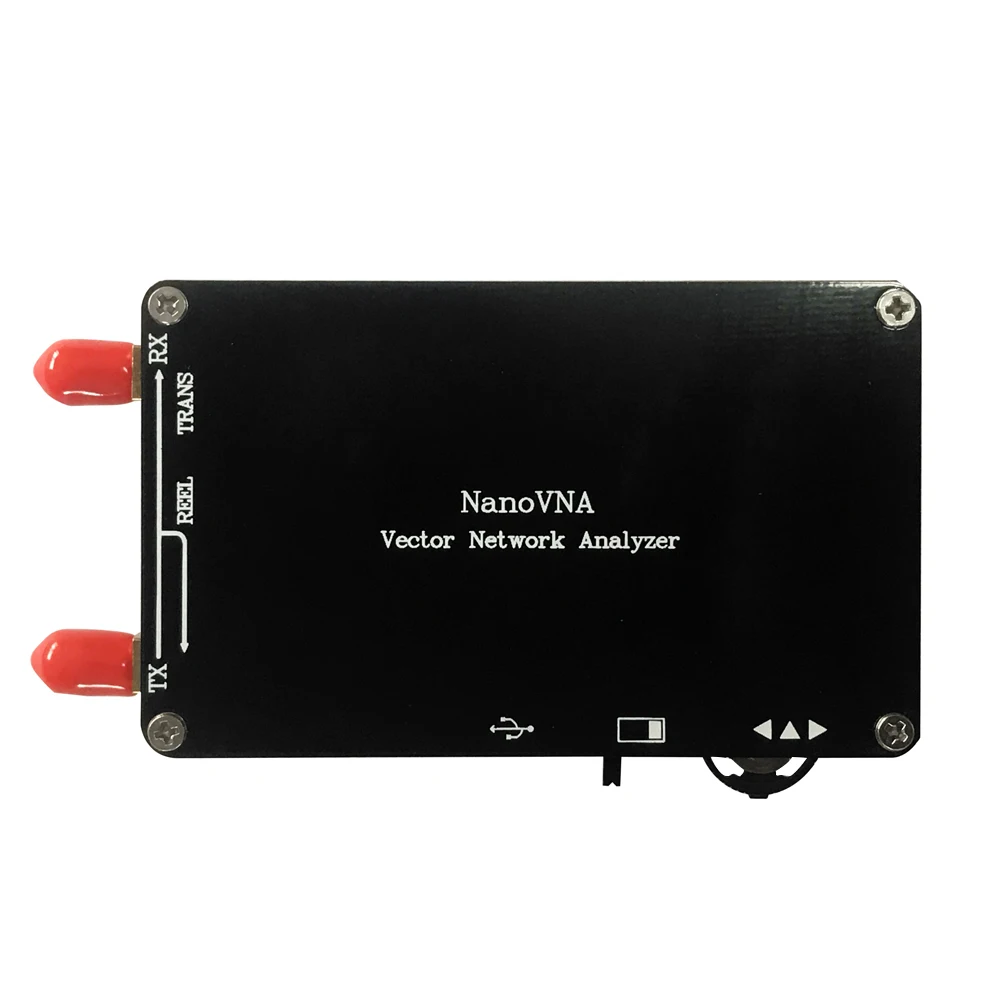

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку транс-ceiver port.Особенности:Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.Частотные диапазоны 50k-300MHz прямого выхода si5351 обеспечивают лучшую динамику, чем 70 дБ.Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.Характеристики:Материал: PCBЦвет: черныйЧастота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)Выход RF: -13 дБм (максимум-9 дБм)Точность частоты: <0,5 ppmДиапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)Порт SWR: <1,1Дисплей: 2,8 дюймов TFT (320*240)Интерфейс USB: USB type-CРежим связи: CDC (серийный)Мощность: USB 5V 120mA, максимальная подзарядки тока 0.8AАккумулятор: 1 * литиевая батарея, 600 мАч (в комплекте)Количество калибровочных точек: 101 (фиксированное)Количество точек сканирования: 101 (фиксированное)Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)Посылка Размеры: 120*78*40 мм/4,7*3,1 * 1.6inПосылка Вес: 160 г/5,6 унцииПосылка:1 * хост1 * USB Type-C кабель для передачи данных2*30 мм SMA кабель «Папа-папа»1 * SMA Гнездовой разъем

50 кГц-3 ГГц

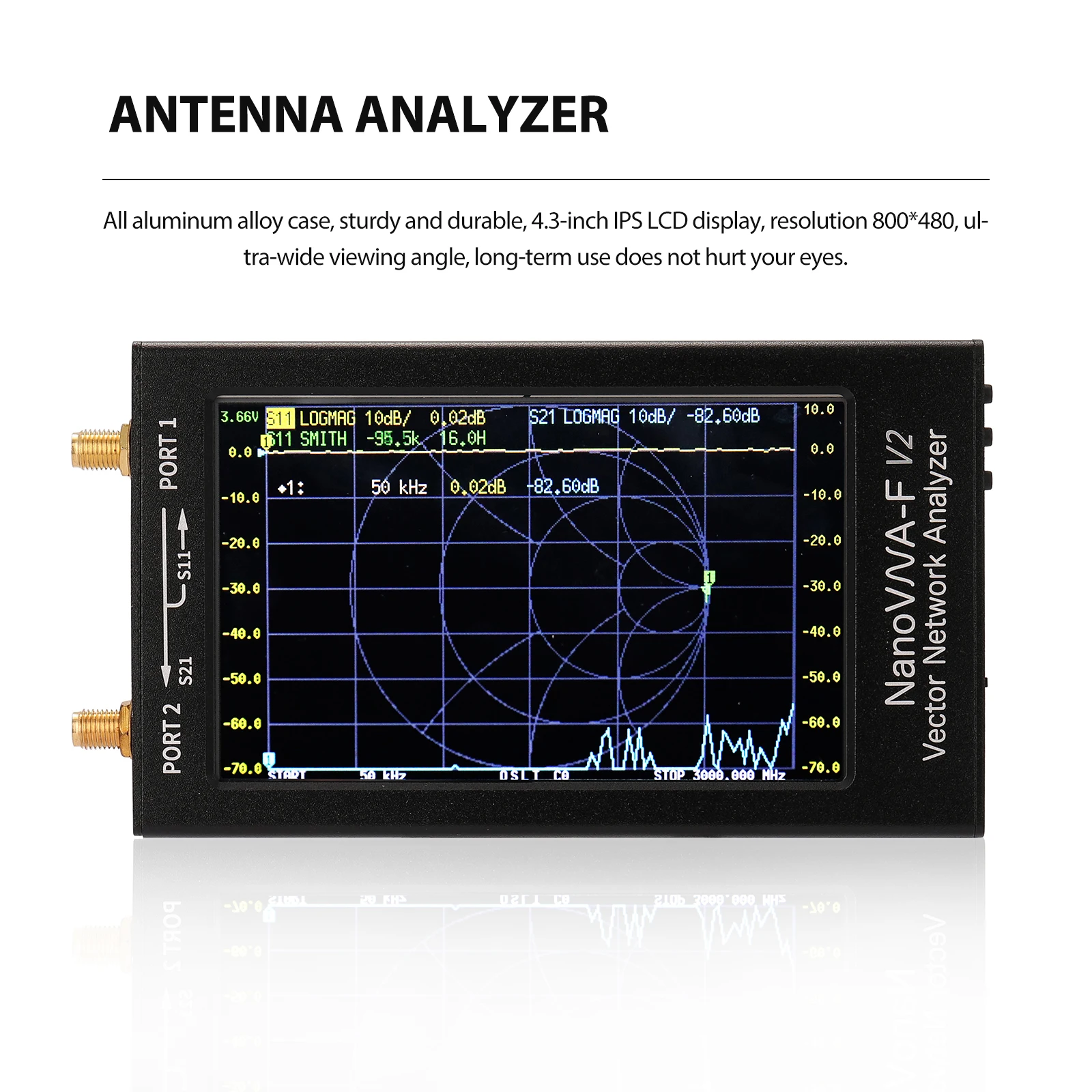

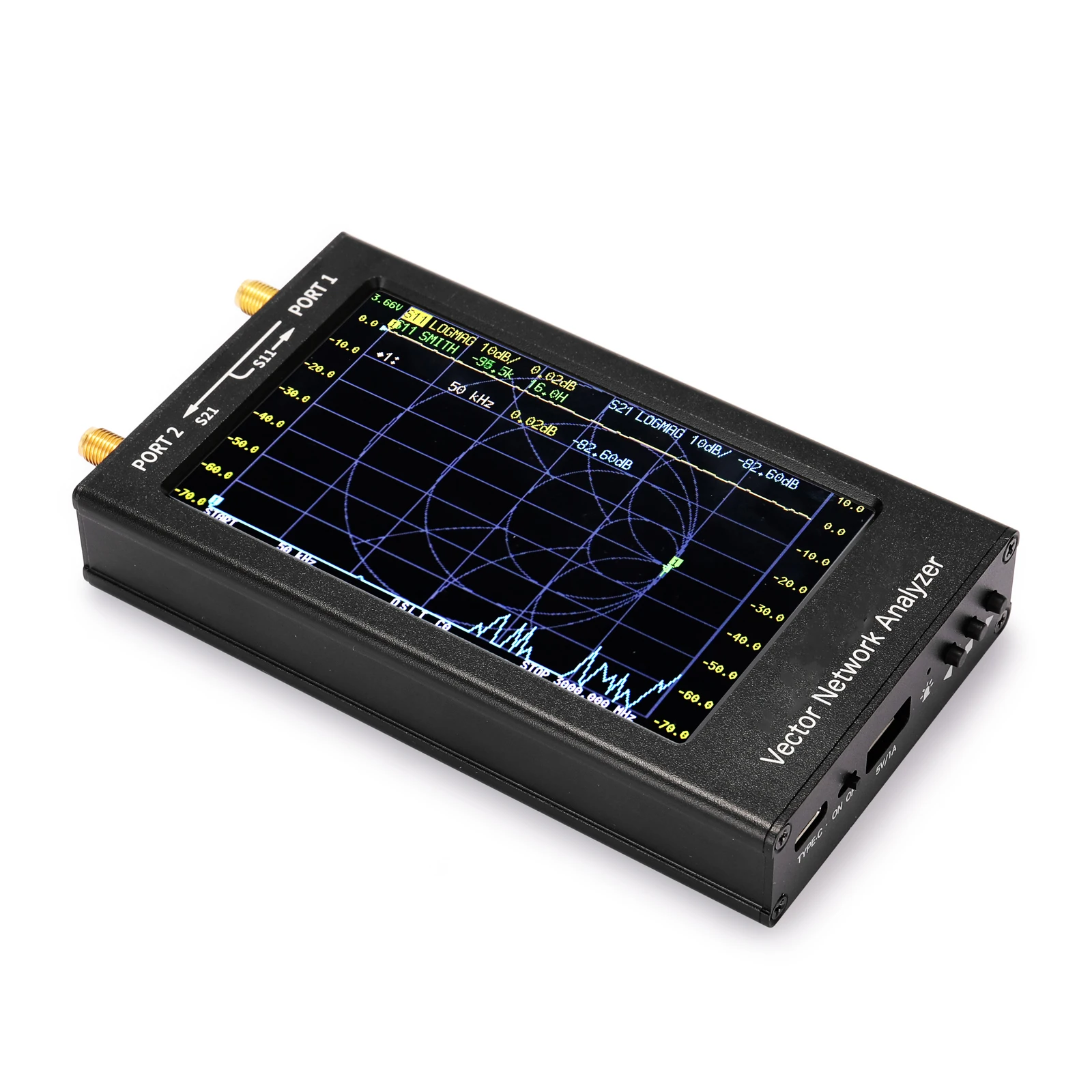

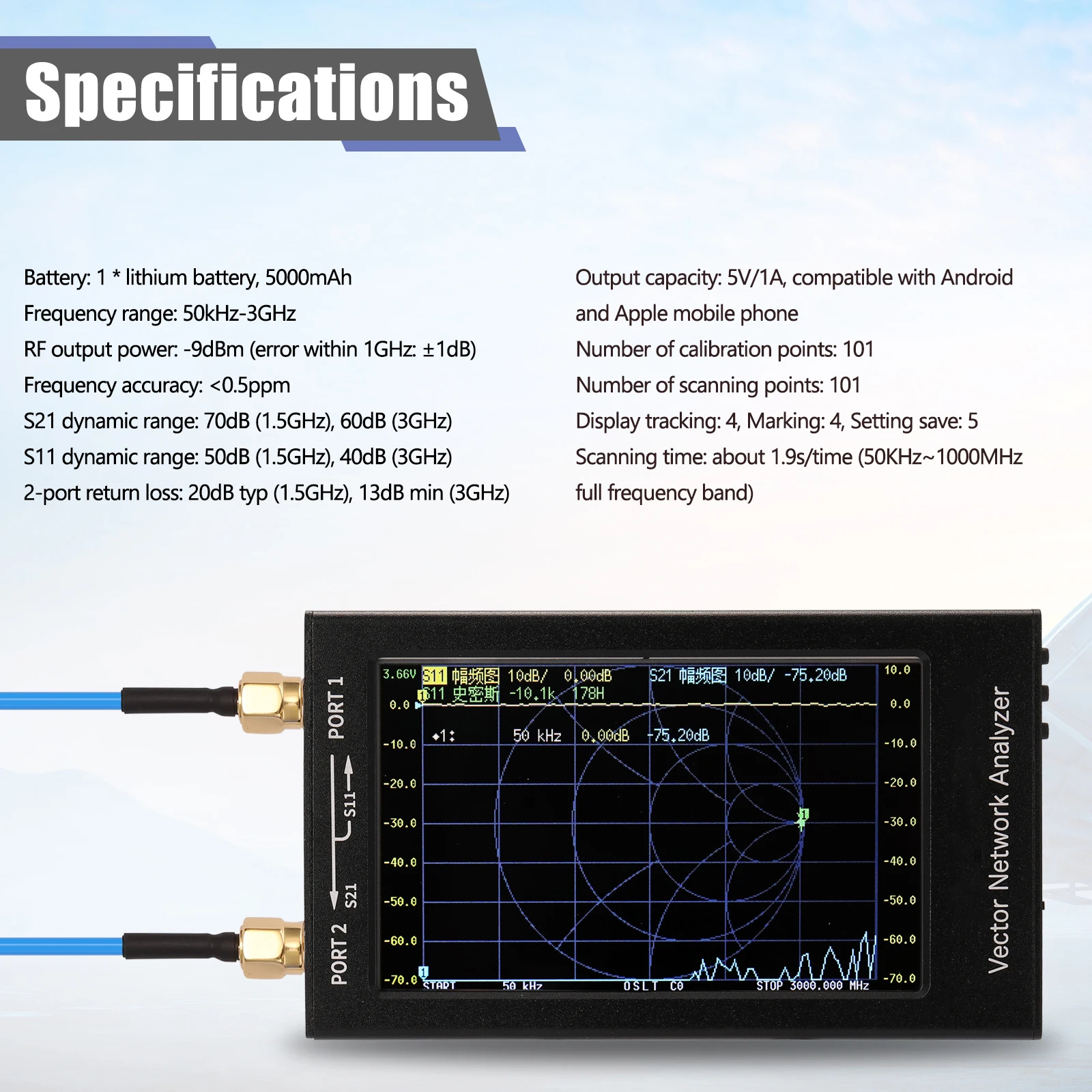

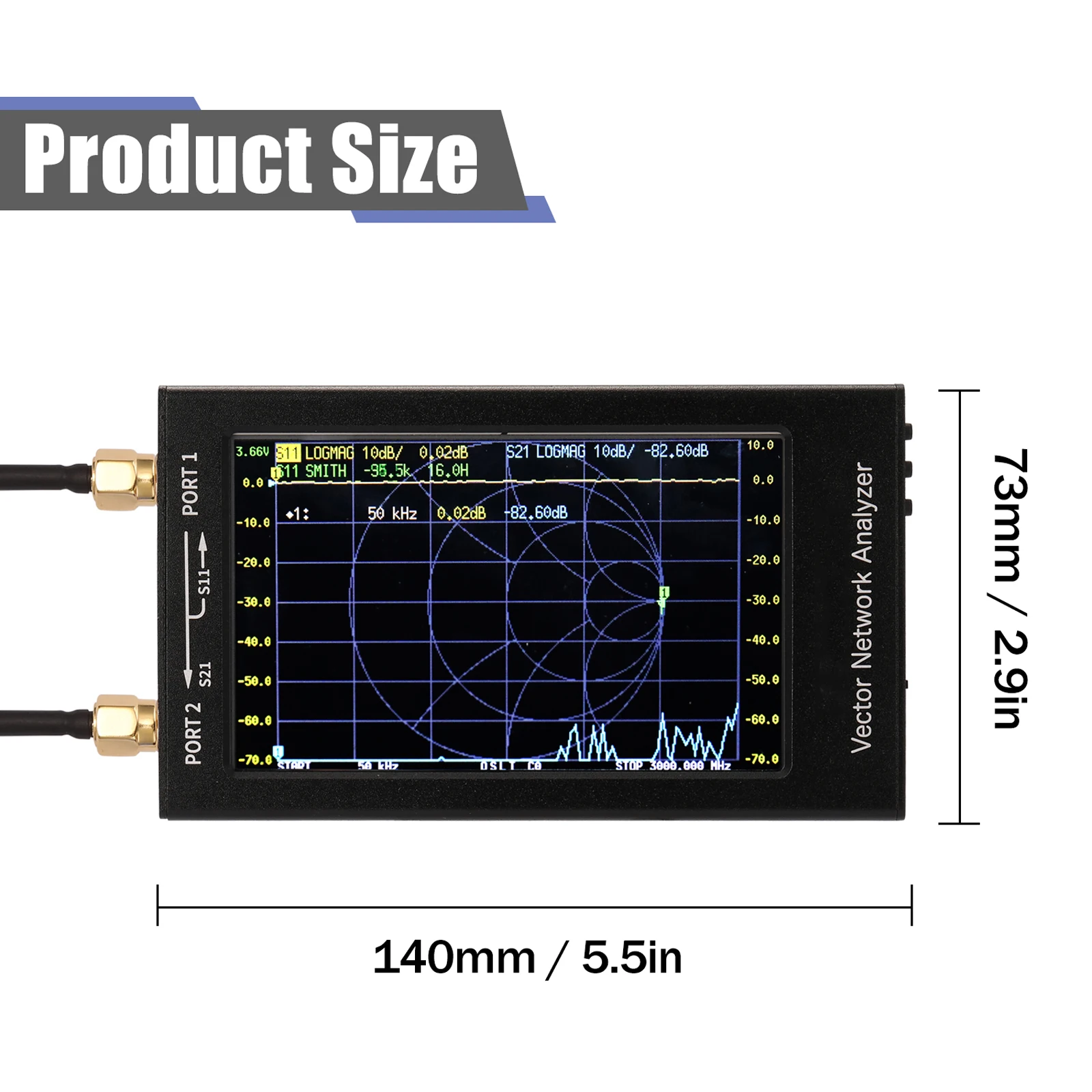

Этот элегантный векторный сетевой анализатор-это новый продукт. Он использует 4,3-дюймовый IPS ЖК-дисплей дисплея и алюминиевый сплав чехол. Он оснащен литиевой батареей большой емкости 5000 мАч в качестве стандарта. Поддержка работы сенсорного экрана и боковой кнопки, поддержка китайского и английского интерфейса. Дизайн этого продукта основан на edy555's и OwOcomm's S-A-A V2, а глубокая оптимизация программного обеспечения производится на основе предыдущего продукта. Диапазон измерений увеличен до 3 ГГц, а динамический диапазон больше. Измерение более точное, и операция более удобна.Особенности:4,3-дюймовый IPS ЖК-дисплей дисплей, разрешение 800*480, ультра-широкий обзор угол, при длительном использовании не режет глаза.Чехол из алюминиевого сплава, прочный и прочный, эффективно защищает от электромагнитных помех для обеспечения точности измерений.Радиочастотный интерфейс SMA, который удобен для подключения различных протестированных деталей.Полноразмерный дизайн экрана, с 3 боковыми кнопками одновременно, гибкой и удобной в эксплуатации.Поддержка китайского и английского интерфейса.Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения.Поддержка регулировки яркости экрана.Прошивка может быть обновлена через виртуальный u-диск, программист не нужен, а Прошивка может быть обновлена через прилагаемый usb-кабель для передачи данных type-c.Стандартные Калибровочные детали хорошего качества и RG405 фазостабильный кабель для обеспечения точности калибровки.Разработан с интерфейсом выхода USB, который может поддерживать выходную мощность 5 В/1 А.С помощью 2А высокой токовой подзарядки IC время подзарядки короче.Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает китайские и английские интерфейсы.Изображения экрана устройства можно получить, сделав скриншот главного компьютера.Функция: может измерять параметры S, соотношение волн постоянного напряжения, диаграмму Смита, фазу, задержку группы и т. д.Характеристики:Материал: алюминиевый сплав (чехол)Основной цвет: черныйАккумулятор: 1 * литиевая батарея, 5000 мАчЧастота: 50 кГц-3 ГГцВыходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)Точность частоты: <0,5 ppmS21 с динамическим диапазоном: 70dB (1,5 ГГц), 60dB (3 ГГц)S11 с динамическим диапазоном: 50dB (1,5 ГГц), 40dB (3 ГГц)2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц)Количество калибровочных точек: 101 точкаКоличество точек сканирования: 101 точкаКоличество следов: 4Количество точек отметки: 4 (планку отметки можно перемещать вверх и вниз на экране)Интерфейс USB: USB Type-C Режим связи: CDC (серийный)Настройка сохранения: 5 групп (после сохранения, его можно сразу напомнить, когда он используется снова, нет необходимости повторять, И сохраненные параметры до последнего отключения будут автоматически отозваны, когда он снова включен)Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки частотного диапазона измеренияВремя сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот)Размер изделия: 140*73*20 мм/5,5*2,9 * 0.8inВес товара: 270 г/9,5 унцииРазмер упаковки: 250*150*50 мм/9,8*5,9 * 2.0inВес упаковки: 500 г/1.1lbУпаковочный лист:1 * хост1 * SMA открытый калибровочный набор1 * SMA Набор для калибровки короткого замыкания1 * SMA 50Ω Набор для калибровки нагрузки1 * SMA-KK адаптер с двойным отверстием1 * SMA-JJ двухголовый штыревой адаптер1 * SMA-JKW наружный винт с внутренним отверстием для внутреннего винта2*200 мм SMA-JJ RG405 RF кабель1 * USB Type-C кабель для передачи данных1 * стилус
