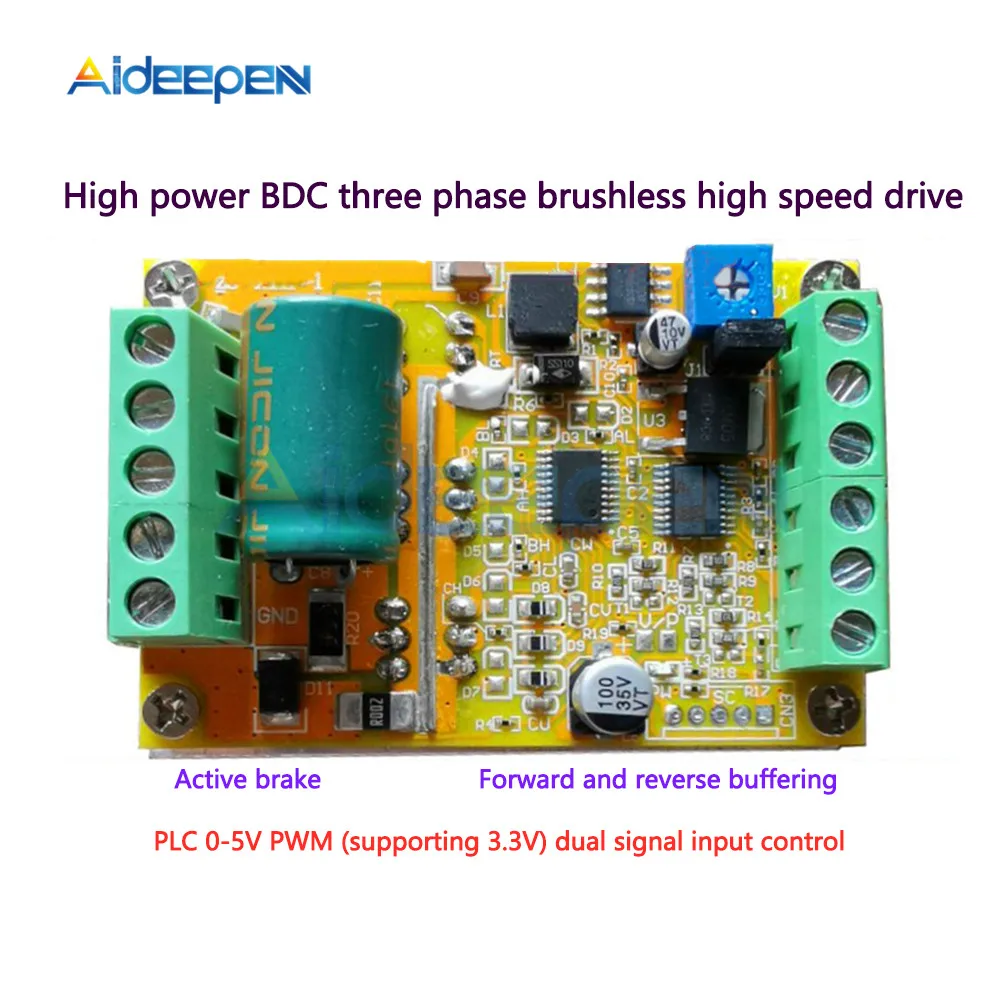

Этот привод представляет собой трехфазную бесщеточную панель управления постоянного тока, работающую в нормальном режиме без холла.
Трехфазный бесщеточный Бессенсорный контроллер BLDC с широким напряжением 6,5-50 в высокой мощности 380 Вт постоянного тока, новый входной сигнал PWM поддерживает систему 3,3 В, моделирование PLC 0-5 В, управление входным сигналом

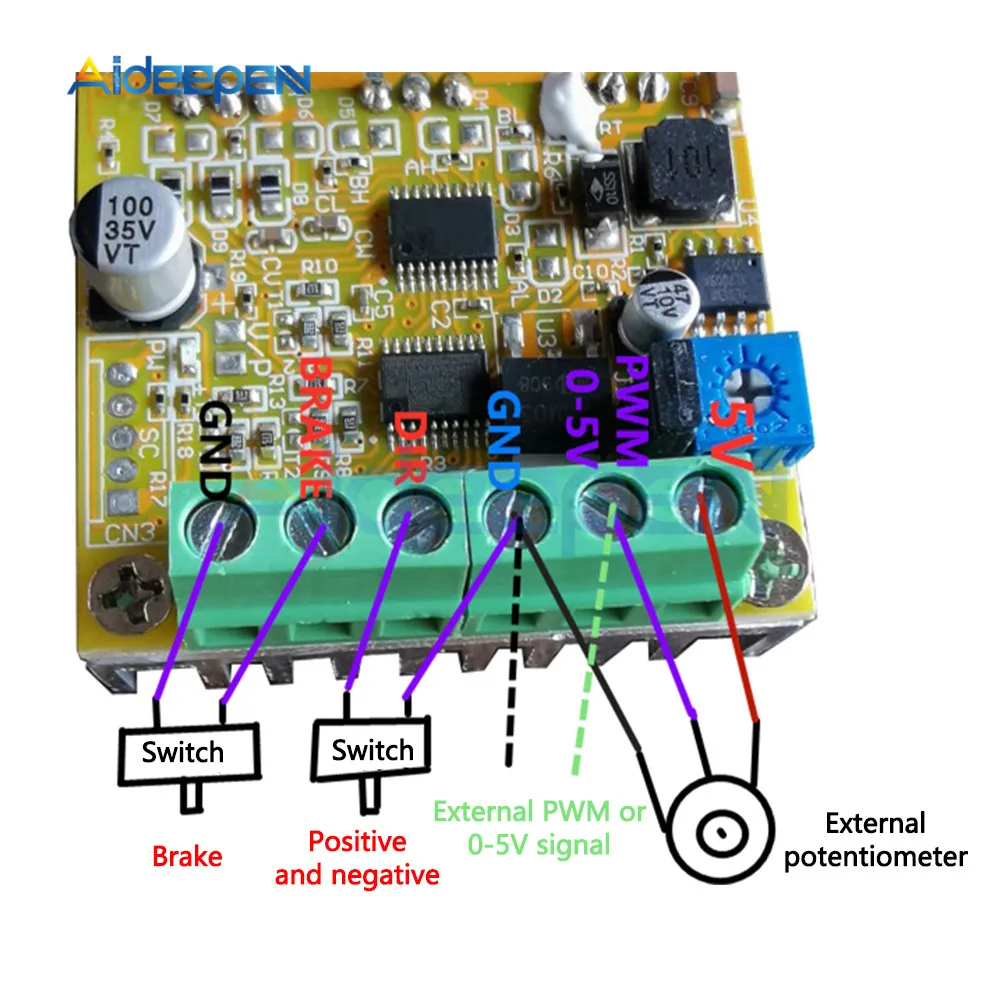

Специальная Инструкция по входу внешнего сигнала:
1. Подключение короткого контакта V/P означает, что вход сигнала PWM эффективно распознает реальный сигнал PMW для поддержки системы 3,3 В, сигнал PMW должен вводиться с двух портов (PWM GND) терминала.
2. При отключении короткого контакта V/P вход аналогового сигнала 0-5 в действителен (по умолчанию отключен на заводе). При вводе аналогового количества можно использовать бортовой потенциометр для регулировки скорости. Если вы хотите подключить внешний вход аналогового сигнала 0 для-5 В, вы должны отключить колпачок перемычки на плате, чтобы отключить сигнал делителя потенциометра, затем введите аналоговый сигнал 0-5 в с двух портов (0-5 GND) терминала. Максимальное напряжение не должно превышать 5 В
3. Вращение вперед и назад и тормоз заземляются через переключатель, что является низкоуровневым эффективным. Внешний MCU также может подавать сигналы низкого уровня. Передний ряд клемм проводки представляет собой слабые токовые сигналы, непосредственно входящие в основной блок управления MCU и не поддающиеся касанию или касанию. Высокое напряжение и сильный ток.

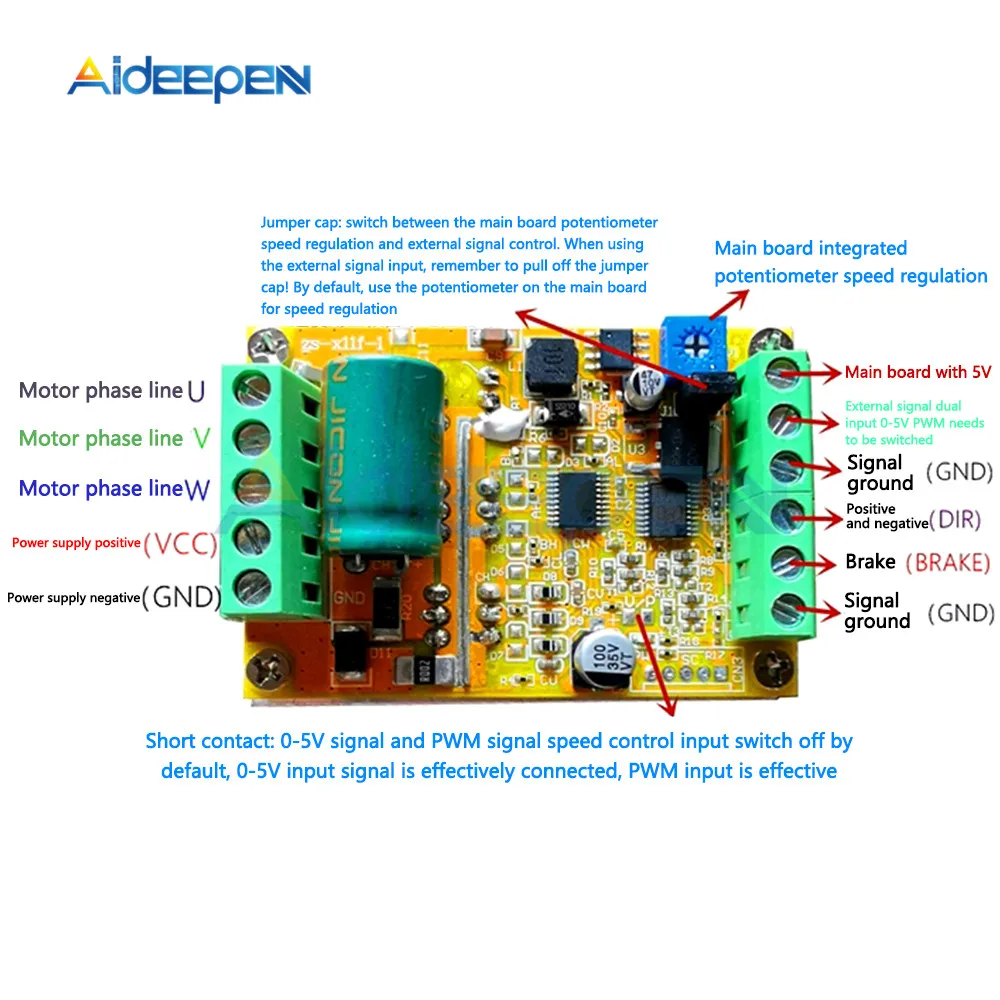

Описание интерфейса:

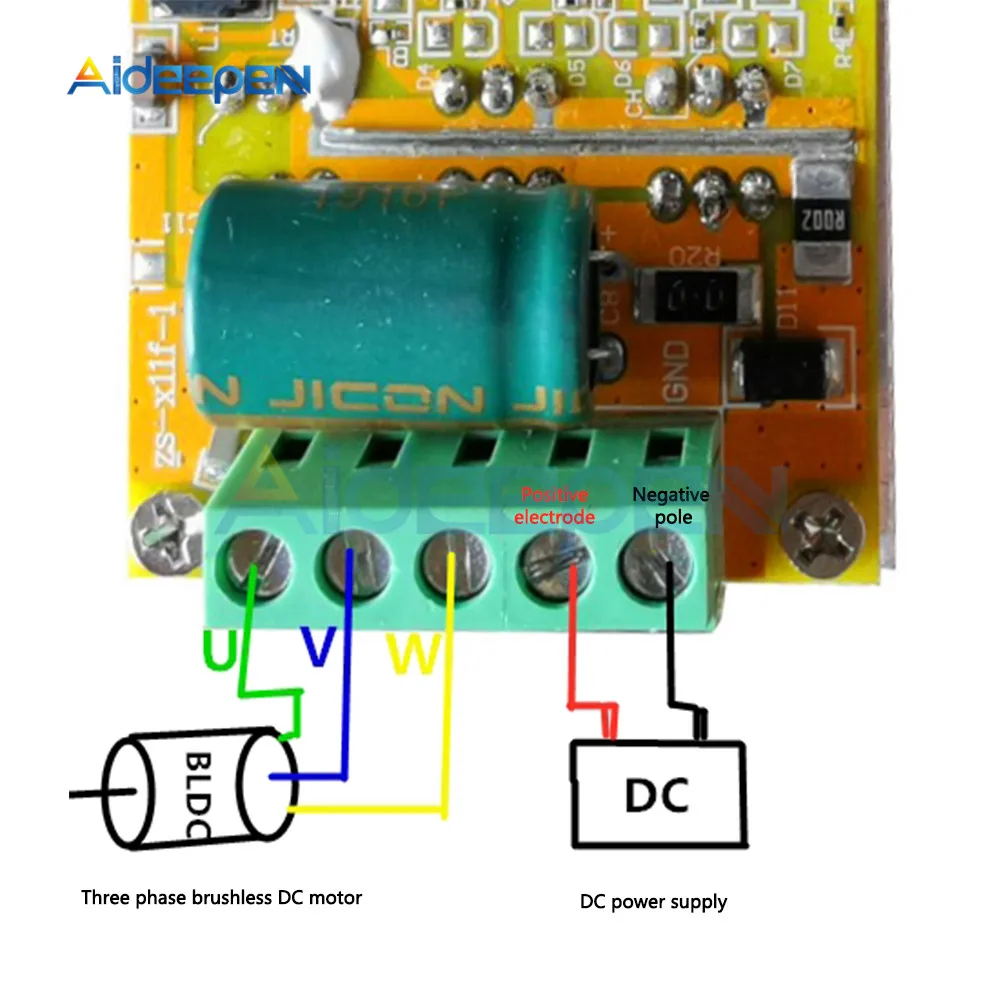

1.U V W 3-фазный линейный выход, подключенный к бесщеточному двигателю
2. 5 В GND материнская плата поставляется с 5 В (ток не превышает 200 мА)
3. Основной источник питания VCC GND (внешний источник питания постоянного тока)
4. Выход скоростного импульсного сигнала SC (Зарезервирован только интерфейс, техническая поддержка отсутствует)
5. Контроль прямого и обратного хода осуществляется на низком уровне (может быть подключен к внешнему переключателю заземления)
6. Управление тормозом сохраняет низкий уровень активности (можно подключить к внешнему переключателю заземления)
ШИМ-сигнал управления скоростью 6,0-5 в с двумя входными клеммами (бортовой потенциометр для контроля скорости также может быть переключен с помощью перемычки для подключения внешнего входа сигнала рабочего цикла 0-5 в аналоговом количестве ШИМ контроль скорости)

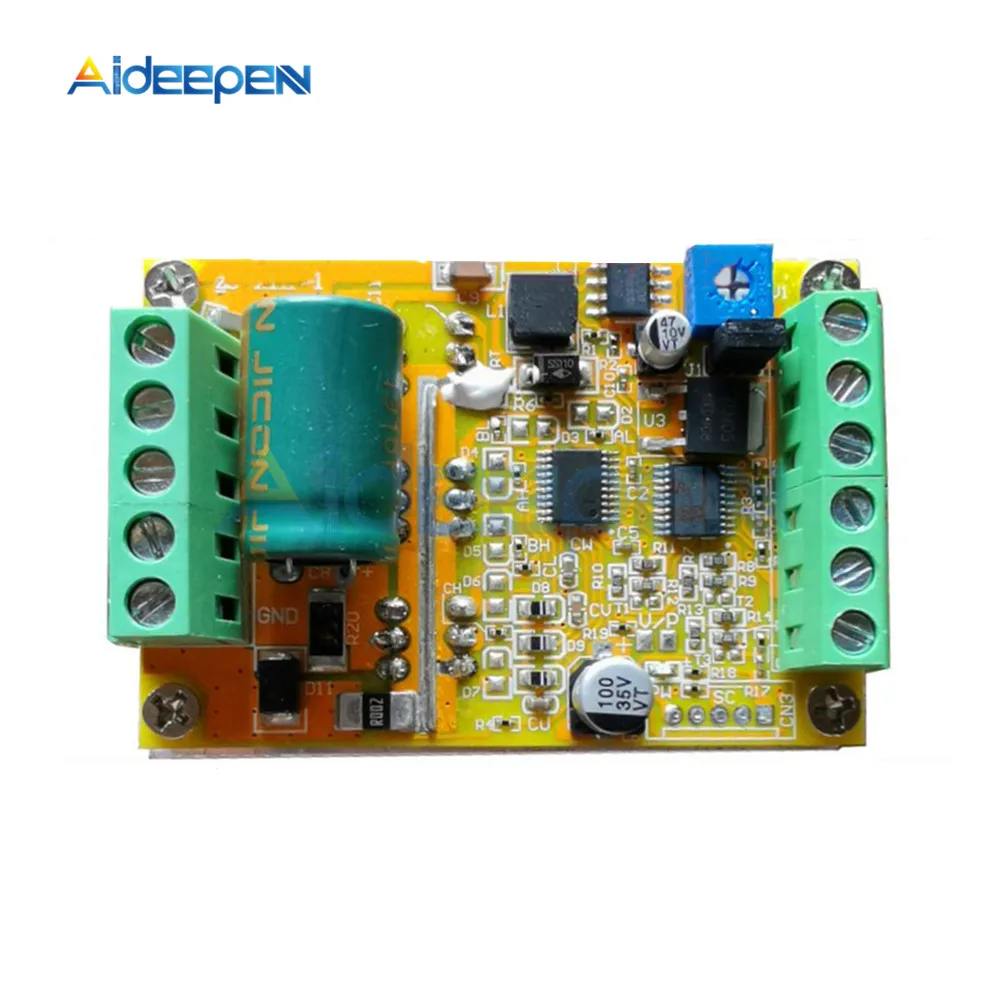

Характеристики материнской платы:
Название продукта: zs-x11f-2
Рабочее напряжение: 6,5-50 в

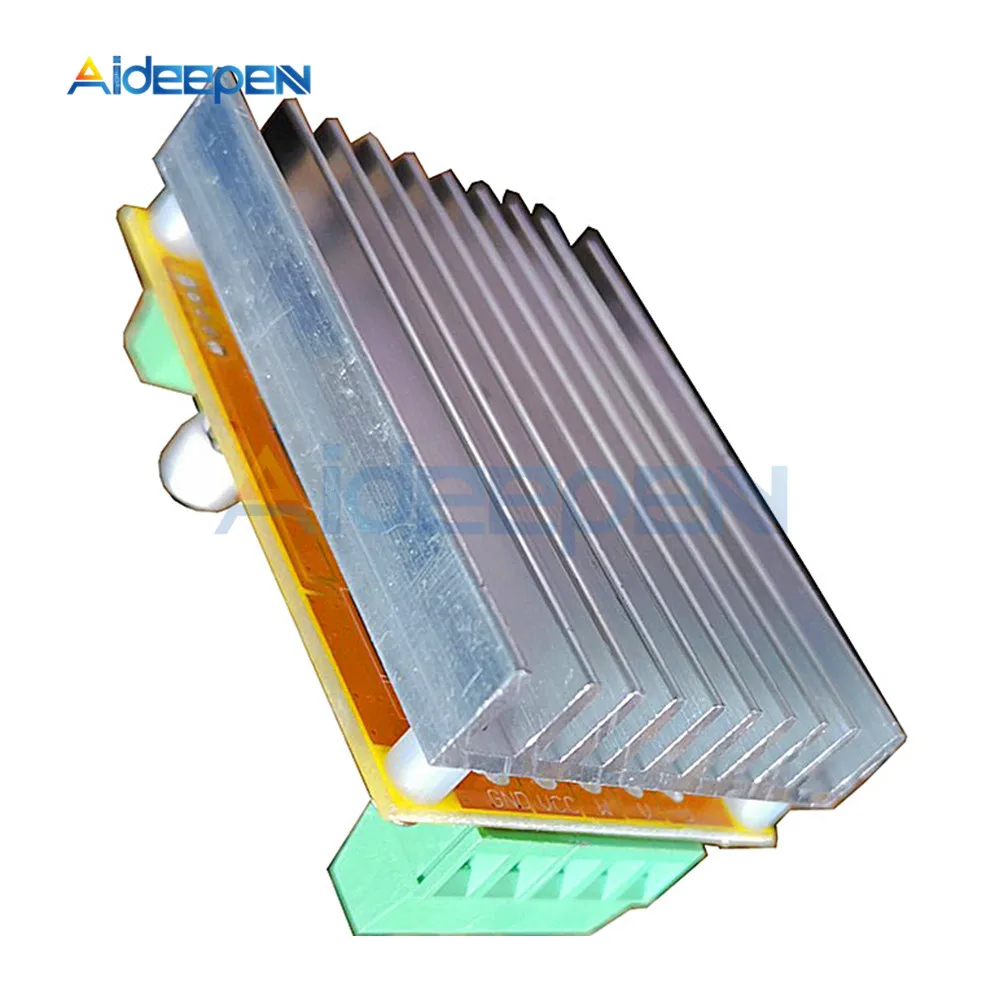

Ток привода: Номинальный 16 А плюс воздушное охлаждение 30 А
Максимальная мощность: 380 Вт
Защита от перегрузки по току: Да
Защита заблокированного ротора: Да (после заблокированного ротора ток автоматически упадет и запустится через промежутки времени)
Защита от перегрева: Да (мощность перегрева уменьшена вдвое)
Максимальная скорость: 224000 об/мин (2-полюсный мотор), 74000 об/мин (6-полюсный мотор), 40000 об/мин (12-полюсный мотор), 35000 об/мин (14-полюсный мотор).
Размер изделия: длина 63 мм * ширина 45 мм * Высота 31 мм
Меры предосторожности:
1. Обратное соединение положительного и отрицательного полюсов блока питания на материнской плате приведет к постоянному повреждению некоторых микросхем на плате (даже в течение 1 секунды)
2. Во время нормальной работы имеется защита от перегрузки по току на выходе двигателя. Поскольку мощность и ток модуля большие, пожалуйста, не допускайте искусственного короткого замыкания, когда модуль не работает нормально. После короткого замыкания цепь может быть сгорела и трубка может лопнуть. Пожалуйста, проверьте с низким током и низким напряжением. После «ок» подключите к сети с высоким током и высоким напряжением. Поскольку это модуль неизолированной платы, пожалуйста, обратите внимание на изоляцию проводной головки. Категорически запрещается, чтобы сильное напряжение касалось частей платы.
3. Не подключайте двигатель, который очевидно не соответствует напряжению, току или мощности приводного модуля.
Посылка входит:
1 x бесщеточный двигатель постоянного тока 6,5-50 В, 380 Вт
