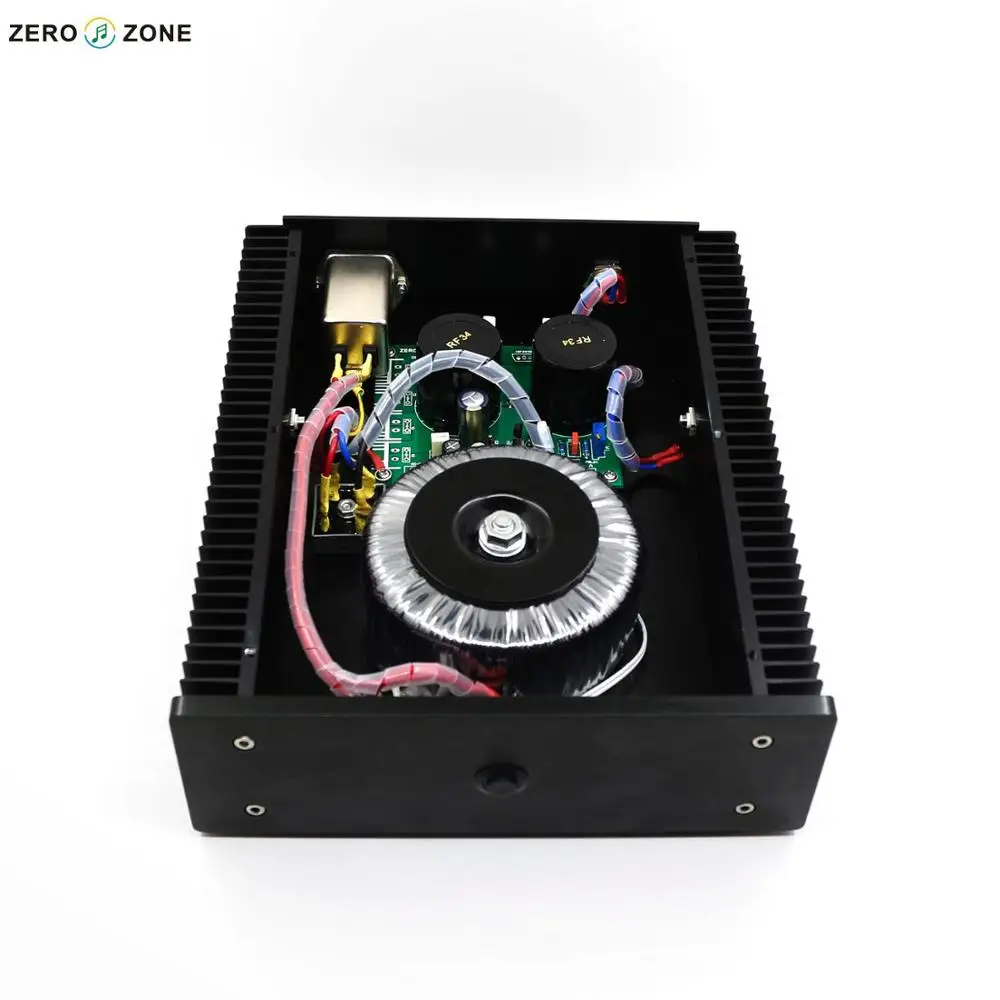

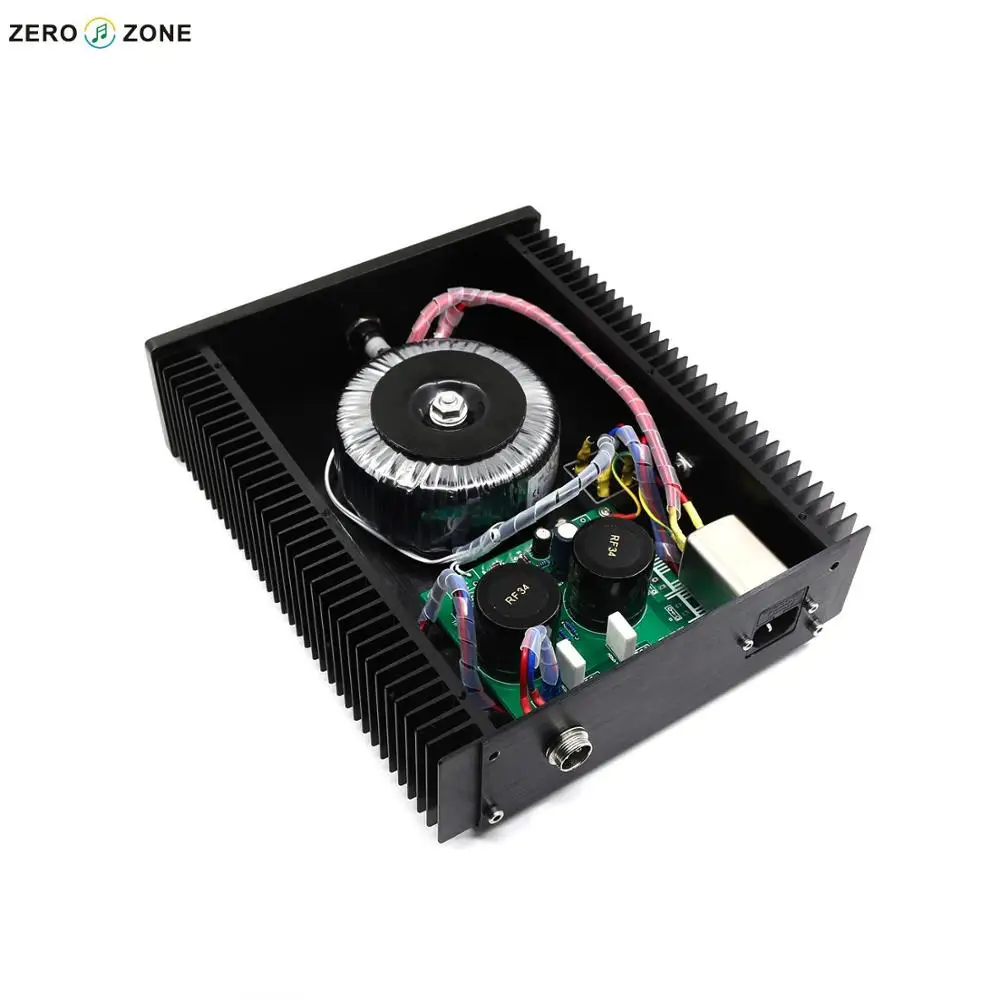

HI-FI 100 ва Ультра низкий уровень шума LPS HI-END Вт Линейный источник питания для аудио 5-24 В постоянного тока

HIFI 100VA Ультра низкий уровень шума LPS HI-END 100 Вт Линейный источник питания для аудио DC 5V-24V

Входное напряжение: 115 В переменного тока или 230 В (на выбор) Выходное напряжение:DC 5 В/12 В/15 в/18 в/19 в/24 В(Для выбора)

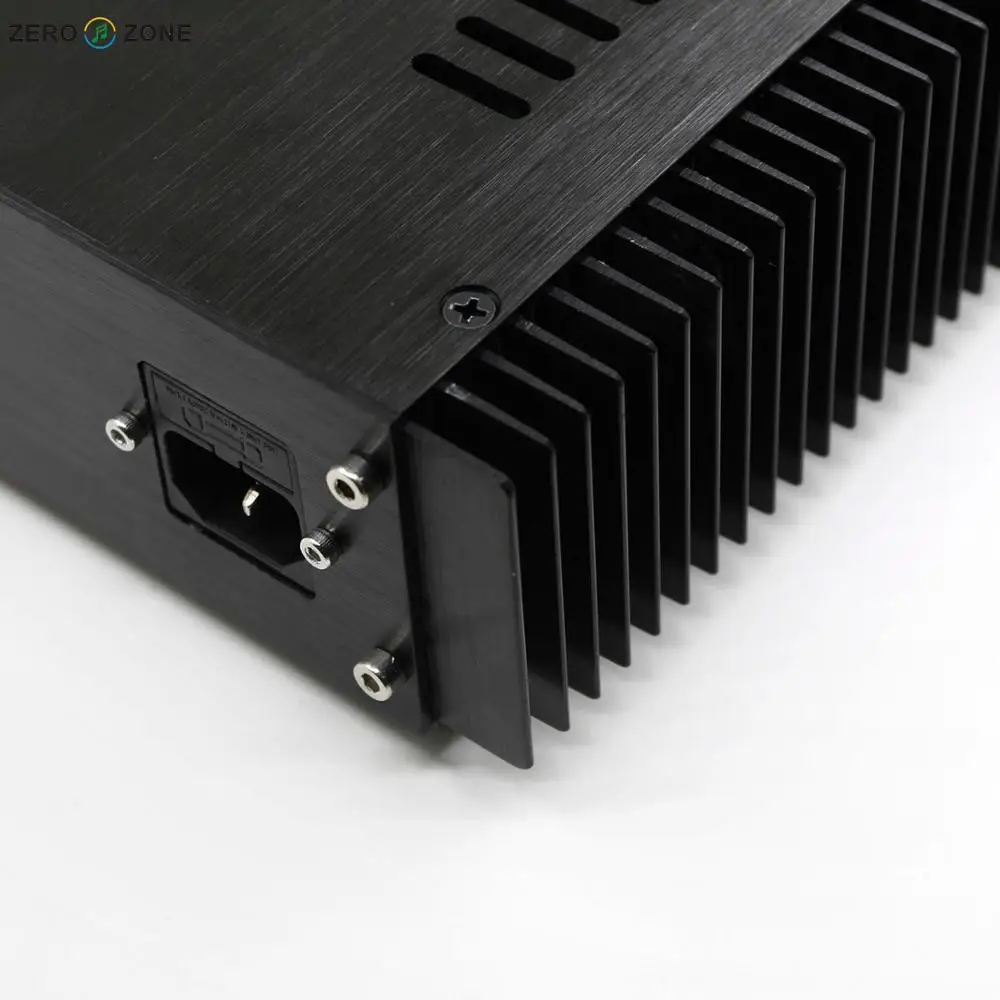

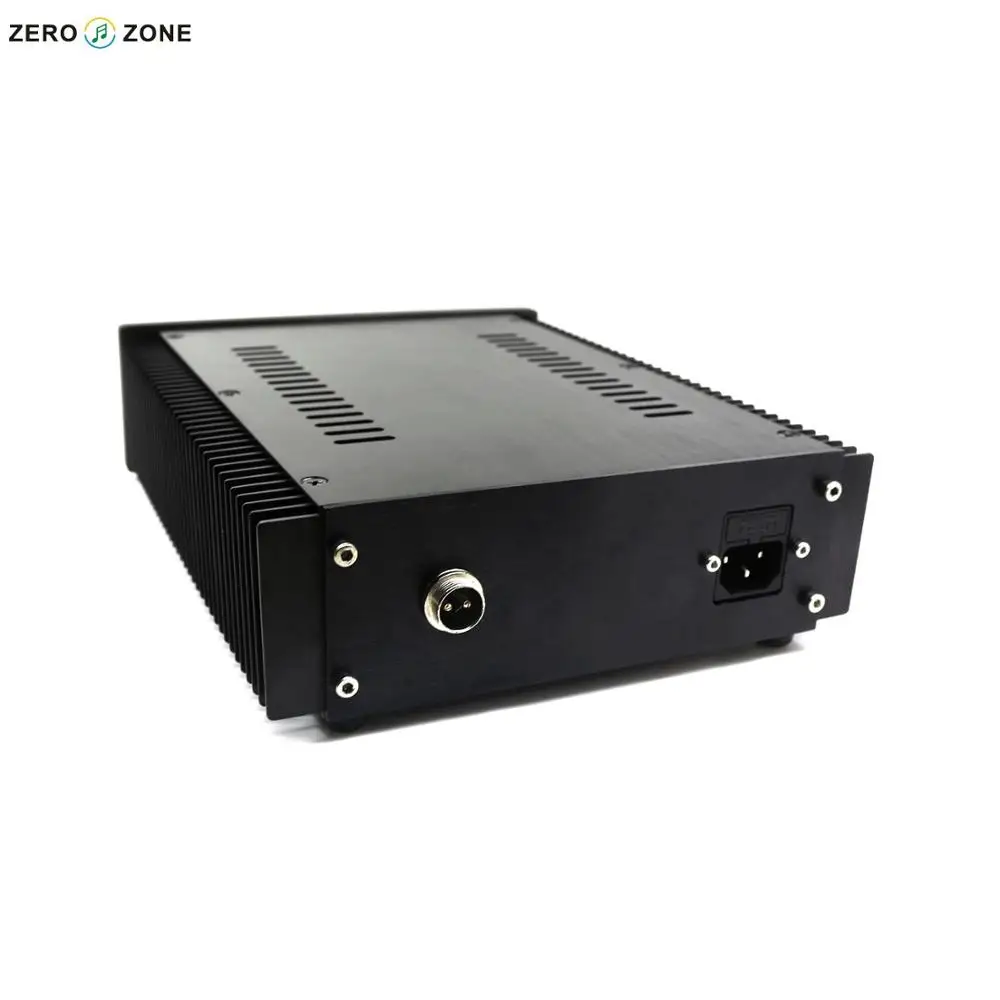

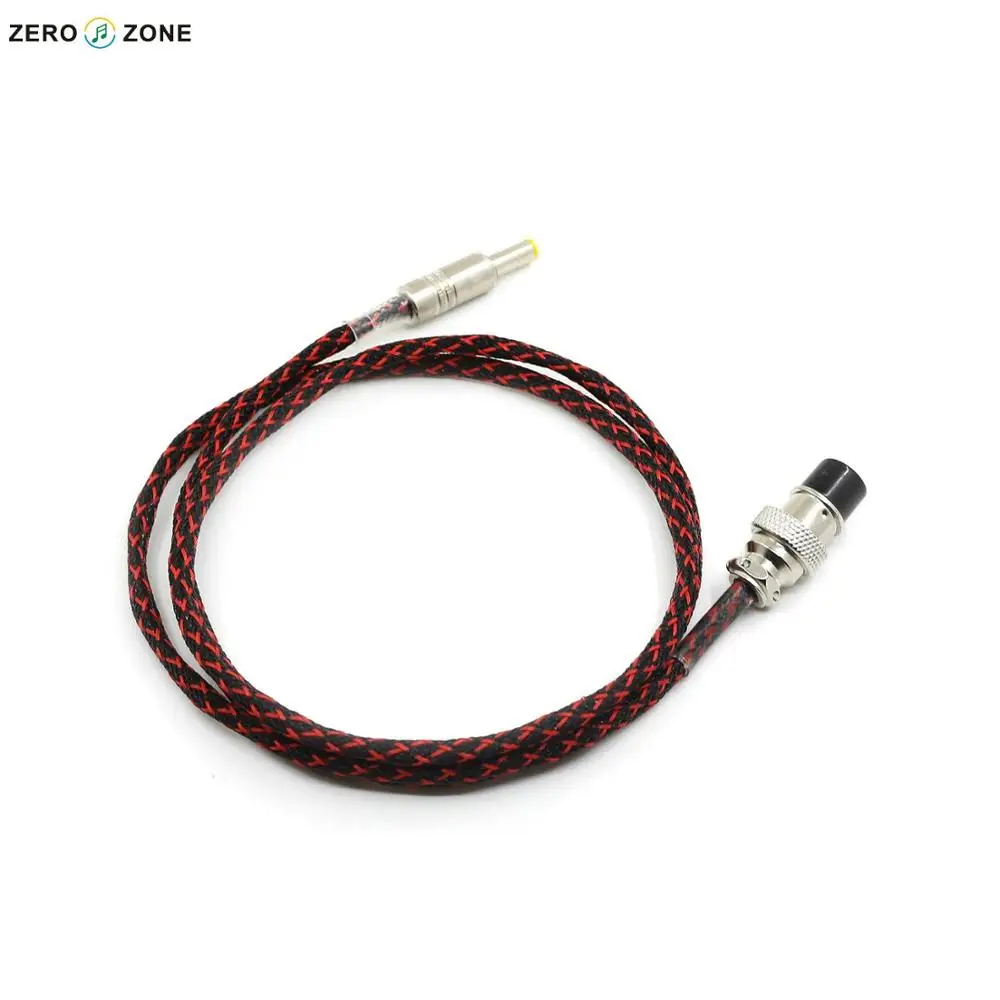

Размеры: 210 мм Ширина X 70 мм Высокая X 257 мм Глубокий Мощность трансформатора: 100 ва Вес: около 4,5 кг Полярность питания кабеля постоянного тока: внутренний "+" внешний "-" Головка постоянного тока Размеры: Наружный диаметр 5,5 мм внутренний диаметр2,1 мм (Если вам нужен другой размер головки постоянного тока, пожалуйста, свяжитесь с нами) Посылка включает в себя: готовый Линейный источник питания X 1 1,2 м выход DC кабель X 1 (5,5*2,1 мм)

По умолчанию не входит входной кабель переменного тока. Выходное напряжение/ток)

1. 5V /6A

2. 9 В/5.7A

3. 12В/5.5A

4. 15 В/5,3 А

5. 18V /4.4A

6. 19V /4.2A 7: пройденное расстояние в 20V/4A

8. 24 В/3,3 А

WМы можем принять на заказ все виды напряжения. Если вам нужно, пожалуйста, свяжитесь с нами.

Технические характеристики Дискретная топология. Однопроходная, серия регуляторов. Нет IC (Интегральные схемы) используются. Это позволяет полностью контролировать все рабочие точки и параметры для превосходной производительности. Низкий уровень шума, высокий PSR Источник постоянного тока питает Диод Зенера в качестве справки о стабильном напряжении. С фильтром нижних частот (с угловой частоты 1,6 Гц) предотвращает зенеровский шум от вводится в Усилитель ошибки. Это эффективная, но недорогая альтернатива дорогим характеристикам напряжения. Фильтр с низким проходом также обеспечивает мягкость запуска. Выходной шум (выгружен) составляет менее 13 мкВ на выходе 24 В постоянного тока (измеряется с помощью тангентного LNMP (преусилителя для измерения низкого уровня шума) и Fluke 187 50000-count DMM в режиме ACmV). Выходной шум даже меньше, когда выходное напряжение ниже. Это намного лучше, чем шум IC регулятора на основе PSU, протестированного в одинаковых условиях. Усилитель ошибки-это Дискретная реализация opamp с высоким коэффициентом усиления открытого цикла 102,5 дБ. Источник напряжения на Усилитель ошибки изолирован с емкостными мультипликаторами для увеличения его PSR (коэффициент отклонения источника питания). Это значительно улучшает характеристики линейного регулирования блока питания. Дифференциальный усилитель с длинной парой с токовым зеркалом и источником постоянного тока формирует первый этап усилителя ошибки. Второй этап-это этап усиления напряжения (VAS), а также с нагрузкой источника постоянного тока. 3-й этап состоит из выходных устройств MOSFET power, настроенных как последователь источника.

Высоковольтные транзисторы MOSFET pass Два параллельных высокотоковых, высоконадежных МОП-транзистора (по шкале 18А) служат транзистором «pass». Высокий уровень тока обеспечивает очень высокую безопасность при повреждении от перегрузки по току. Использование параллельных МОП делит тепловыделение, что упрощает тепловое управление. Встроенные радиаторы могут быть использованы, что позволит этому блоку питания до 1 а непрерывной (с гораздо более высокими пиковыми токами). Более устойчивые токи возможны при использовании больших радиаторов. Отрицательный температурный коэффициент MOSFETs предотвращает повреждение термических условий, которые могут повредить обычные устройства BJT. Нет ограничений по току.
