HI-FI 100 ва Ультра низкий уровень шума LPS HI-END Вт Линейный исто...
8 Отзывов
14 Заказов
10 497,50₽
Изготовленный На Заказ малошумный Линейный источник питания DC18V 1000ma для Pro Ject Tube Box DS2
Входное напряжение: 115 В переменного тока или 230 В (на выбор)
Выходное напряжение: DC18V 1000mA

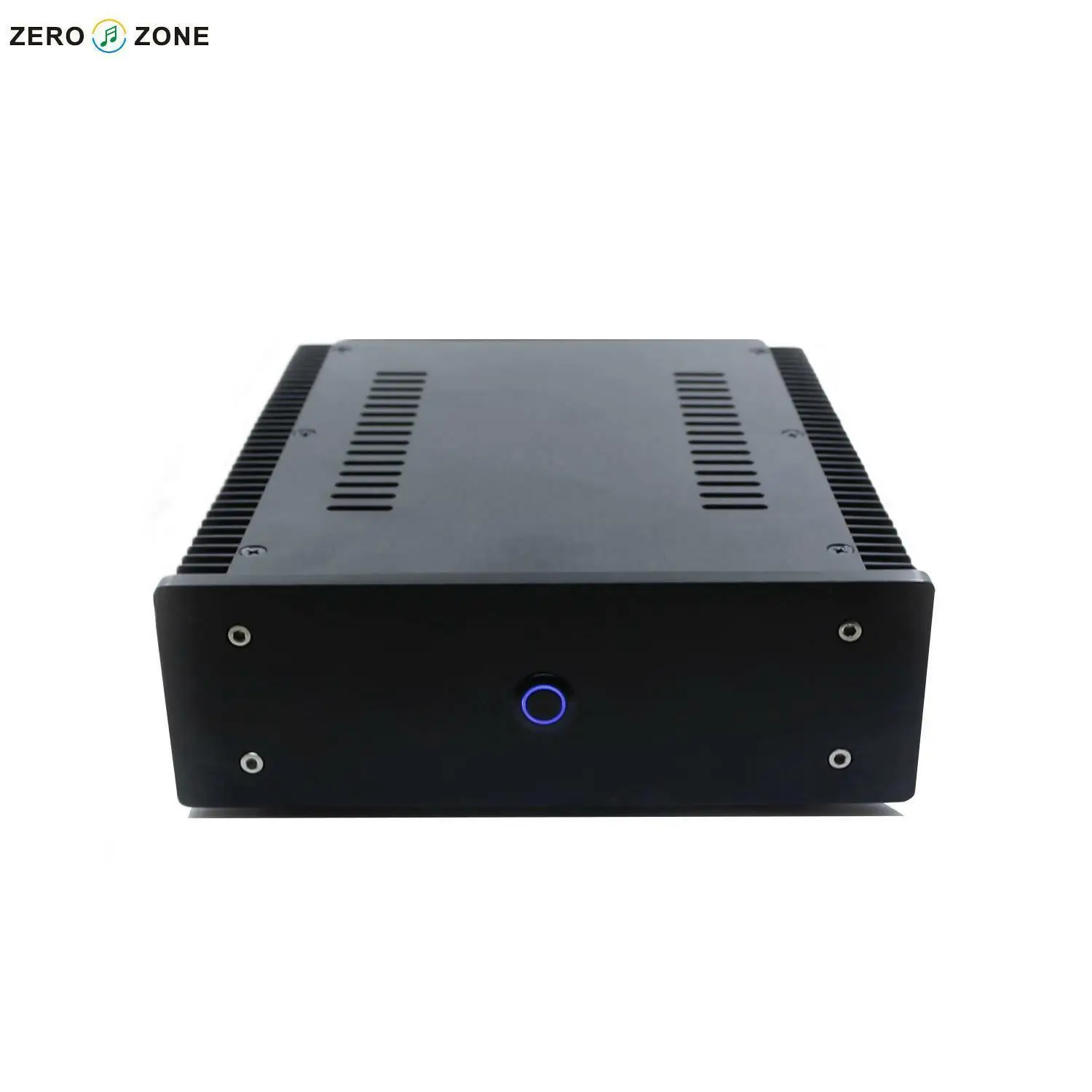

Передняя панель: Черный (может обеспечить серебро)
Светодиодный выключатель питания цвет: синий (может обеспечить красный или зеленый)
Размеры: 210 мм ширина X 70 мм Высота X 257 мм Глубина

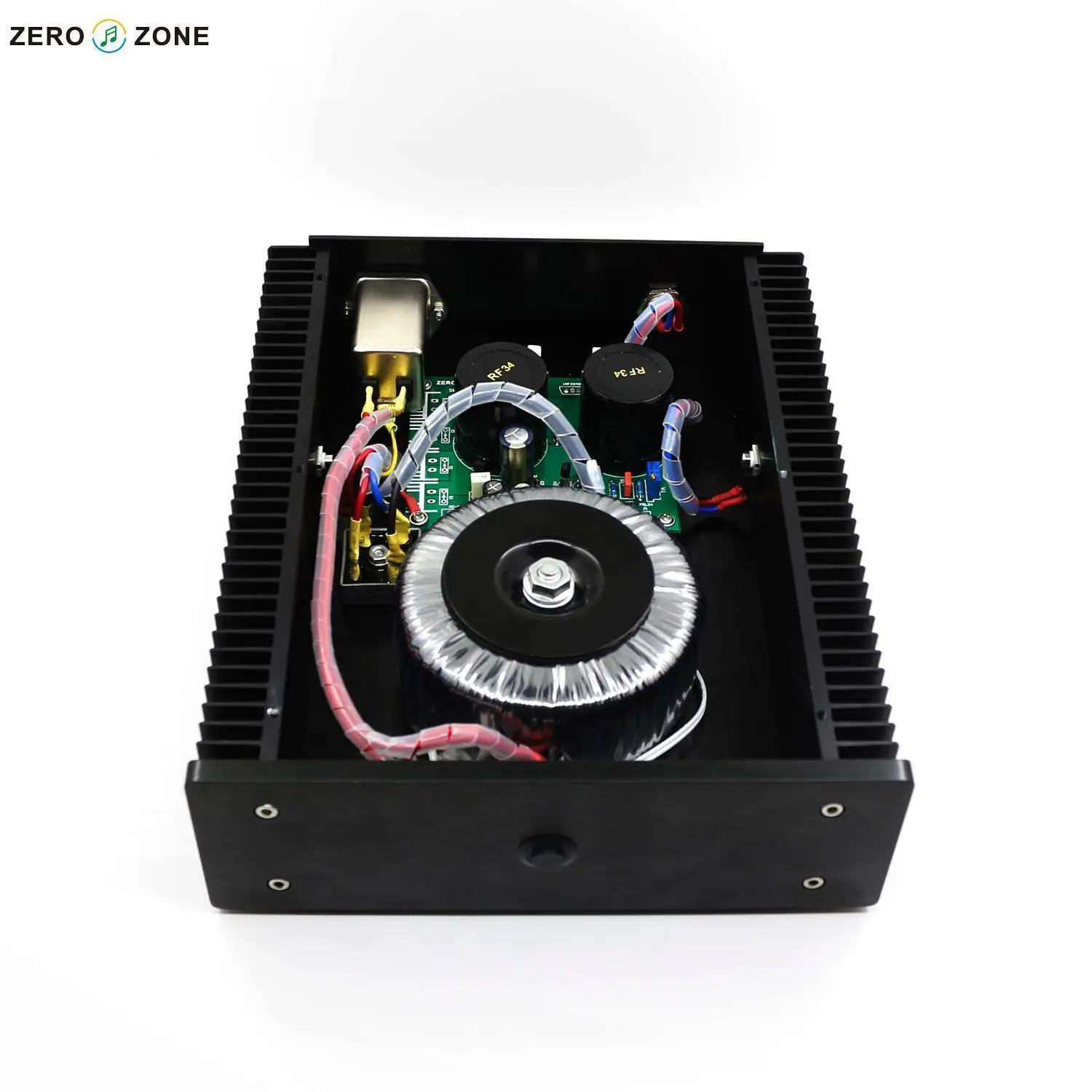

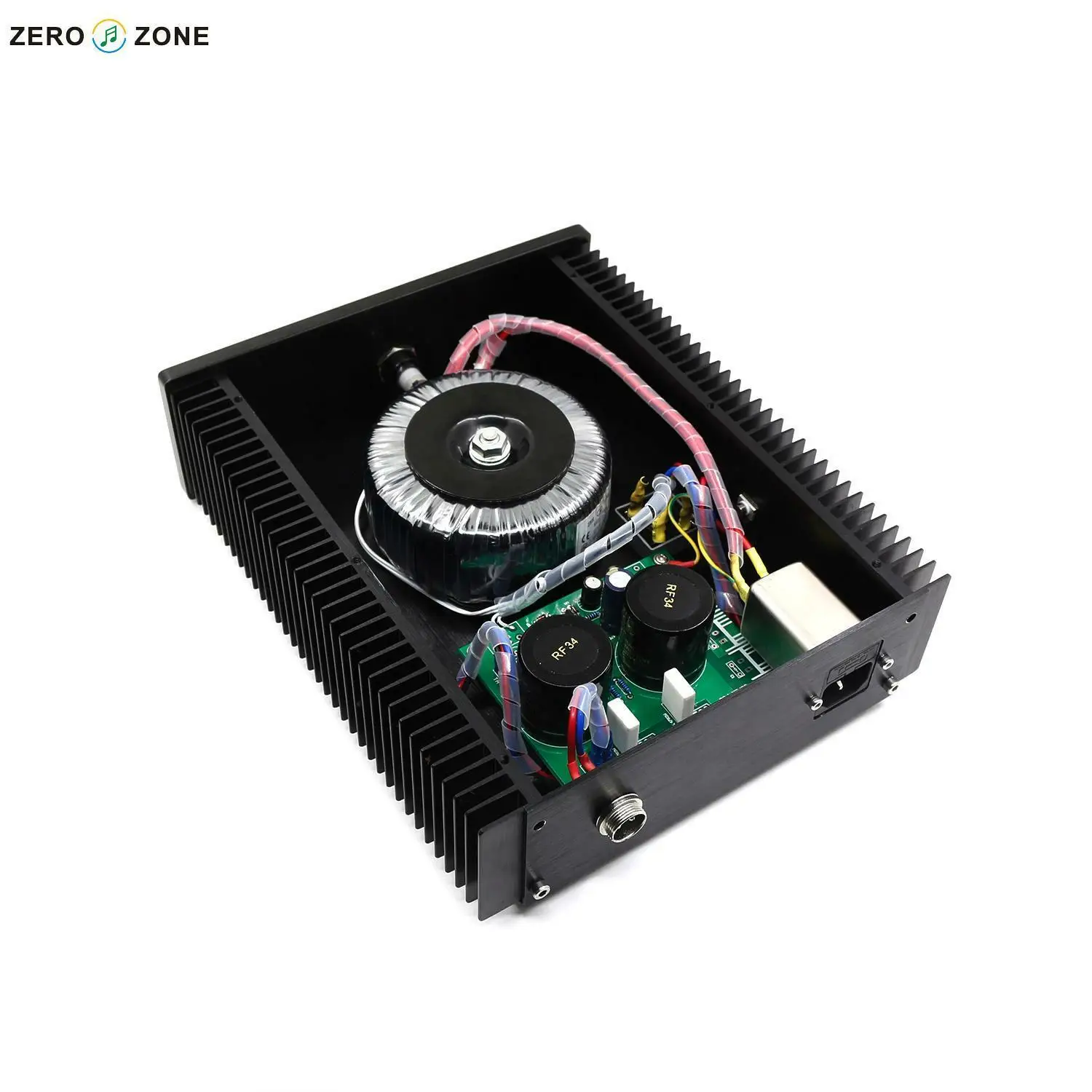

Трансформатор: 50VA OFC тороидный трансформатор
Головка постоянного тока Размеры: Наружный диаметр 5,5 мм внутренний диаметр 2,5 мм
Полярность мощности: внутренний "+" внешний "-"
Посылка включает в себя: готовый Линейный источник питания

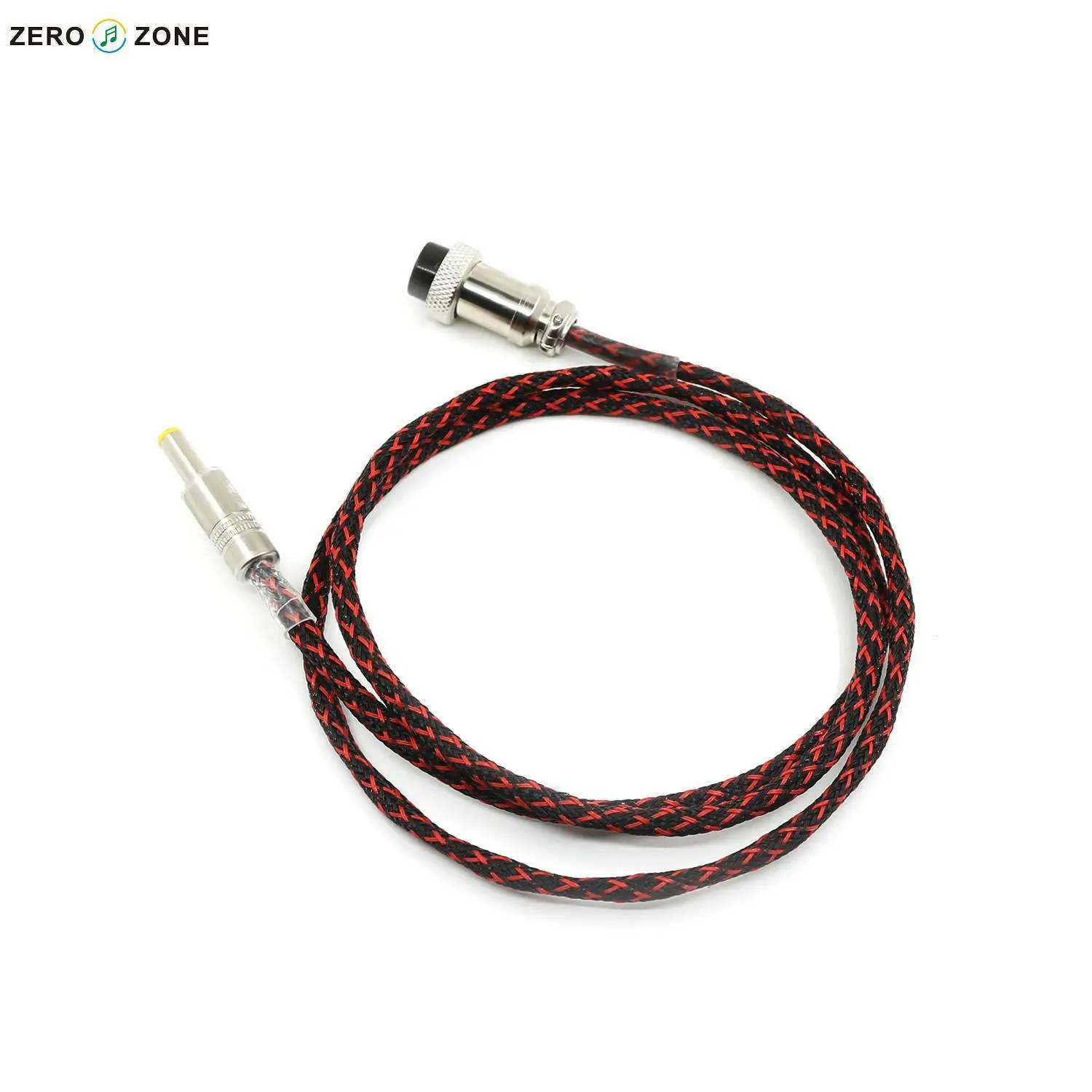

1,2 м тефлоновый серебряной проволоки выход DC кабель х 1 (5,5*2,1 мм)
По умолчанию не входит входной кабель переменного тока.
Технические характеристики
Дискретная топология.
Однопроходная, серия регуляторов.
Нет IC (Интегральные схемы) используются. Это позволяет полностью контролировать все рабочие точки и параметры для превосходной производительности.
Низкий уровень шума, высокий PSR
Источник постоянного тока питает Диод Зенера в качестве справки о стабильном напряжении. С фильтром нижних частот (с угловой частоты 1,6 Гц) предотвращает зенеровский шум от вводится в Усилитель ошибки. Это эффективная, но недорогая альтернатива дорогим характеристикам напряжения. Фильтр с низким проходом также обеспечивает мягкость запуска.
Выходной шум (выгружен) составляет менее 13 мкВ на выходе 24 В постоянного тока (измеряется с помощью тангентного LNMP (преусилителя для измерения низкого уровня шума) и Fluke 187 50000-count DMM в режиме ACmV). Выходной шум даже меньше, когда выходное напряжение ниже. Это намного лучше, чем шум IC регулятора на основе PSU, протестированного в одинаковых условиях.
Усилитель ошибки-это Дискретная реализация opamp с высоким коэффициентом усиления открытого цикла 102,5 дБ. Источник напряжения на Усилитель ошибки изолирован с емкостными мультипликаторами для увеличения его PSR (коэффициент отклонения источника питания). Это значительно улучшает характеристики линейного регулирования блока питания.
Дифференциальный усилитель с длинной парой с токовым зеркалом и источником постоянного тока формирует первый этап усилителя ошибки. Второй этап-это этап усиления напряжения (VAS), а также с нагрузкой источника постоянного тока. 3-й этап состоит из выходных устройств MOSFET power, настроенных как последователь источника.
Высоковольтные транзисторы MOSFET pass
Два параллельных высокотоковых, высоконадежных МОП-транзистора (по шкале 18А) служат транзистором «pass».
Высокий уровень тока обеспечивает очень высокую безопасность при повреждении от перегрузки по току.

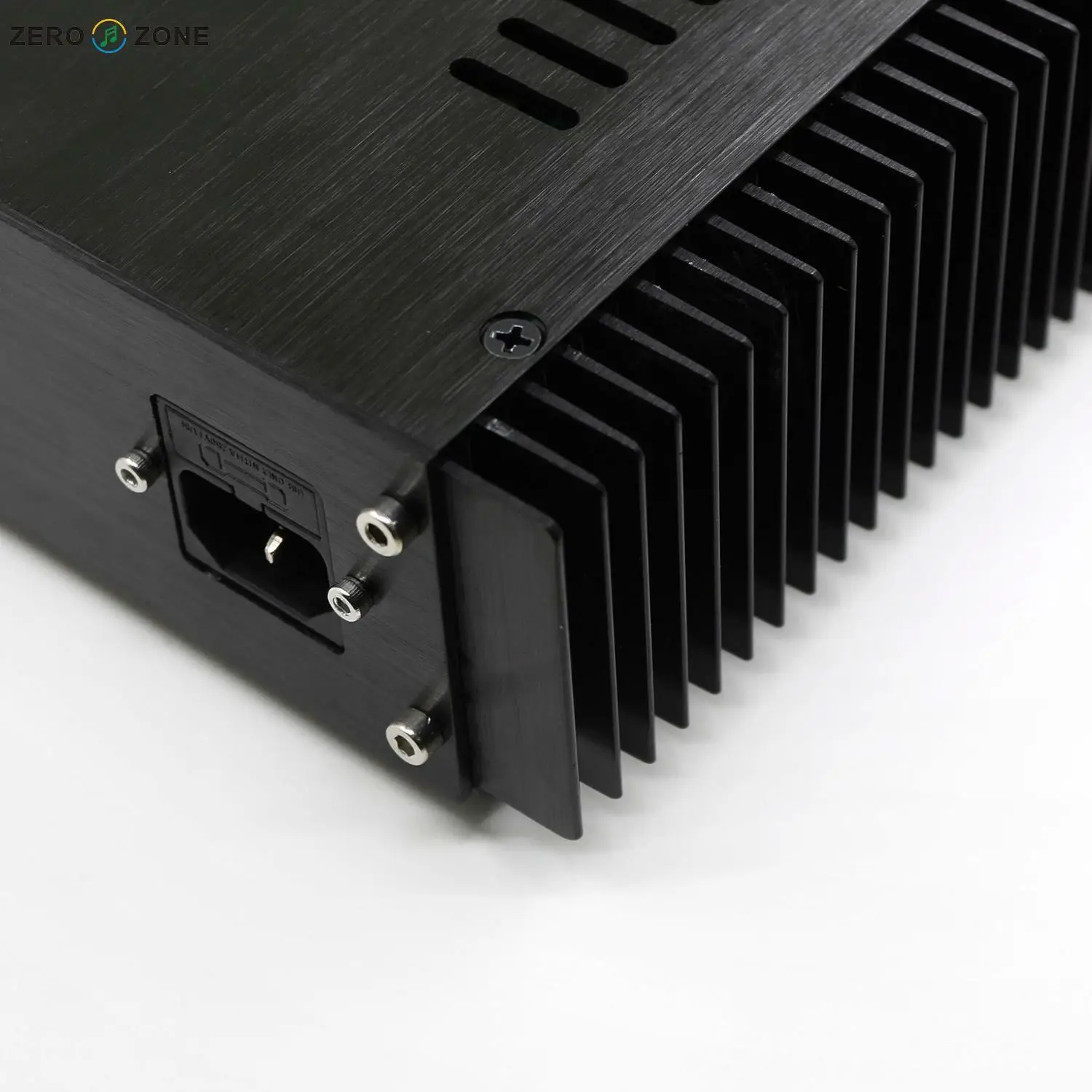

Использование параллельных МОП делит тепловыделение, что упрощает тепловое управление. Встроенные радиаторы могут быть использованы, что позволит этому блоку питания до 1 а непрерывной (с гораздо более высокими пиковыми токами). Более устойчивые токи возможны при использовании больших радиаторов.
Отрицательный температурный коэффициент MOSFETs предотвращает повреждение термических условий, которые могут повредить обычные устройства BJT.
Нет ограничений по току.
