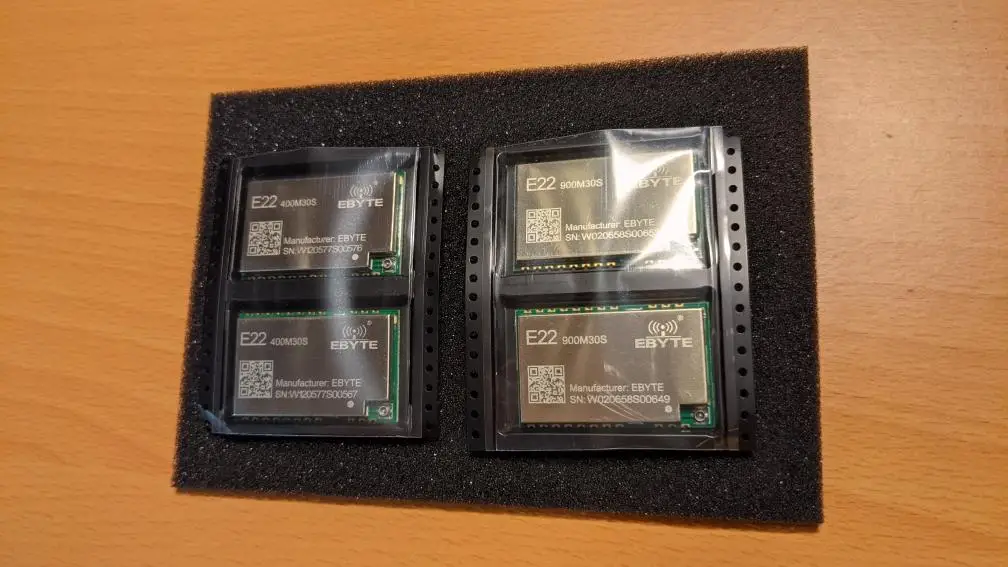

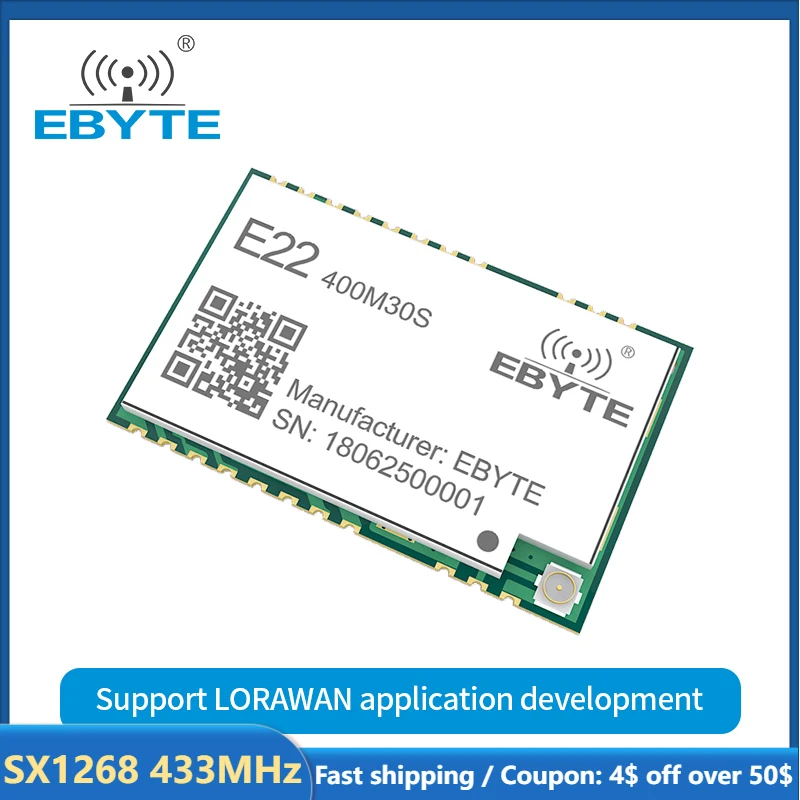

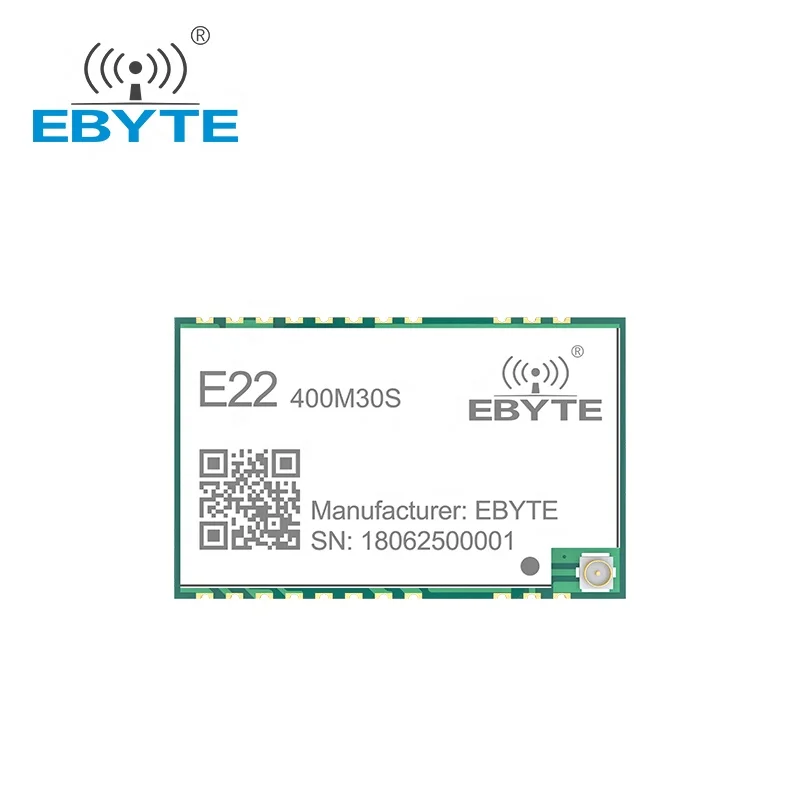

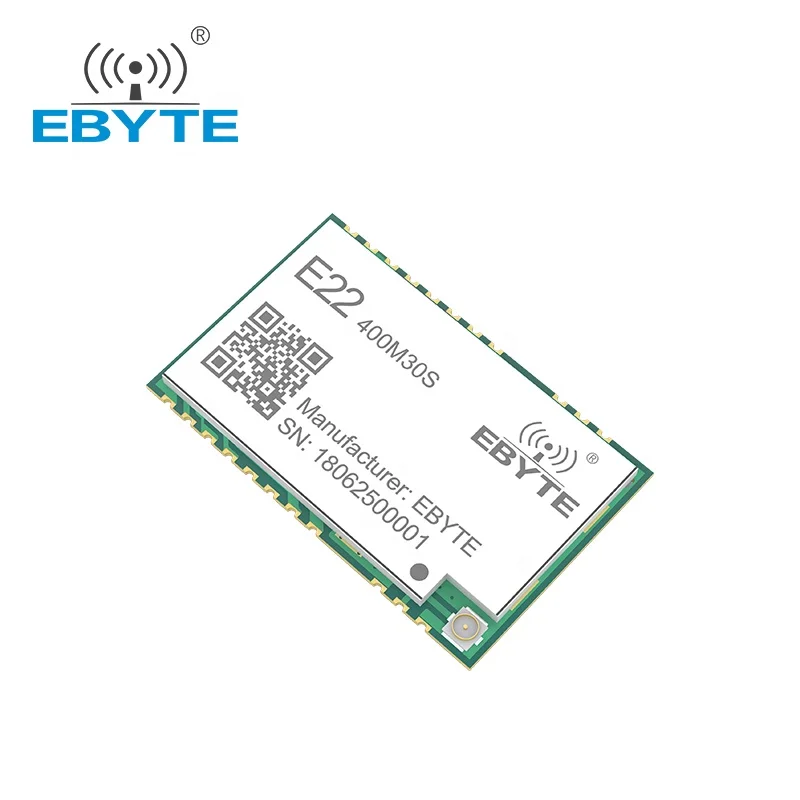

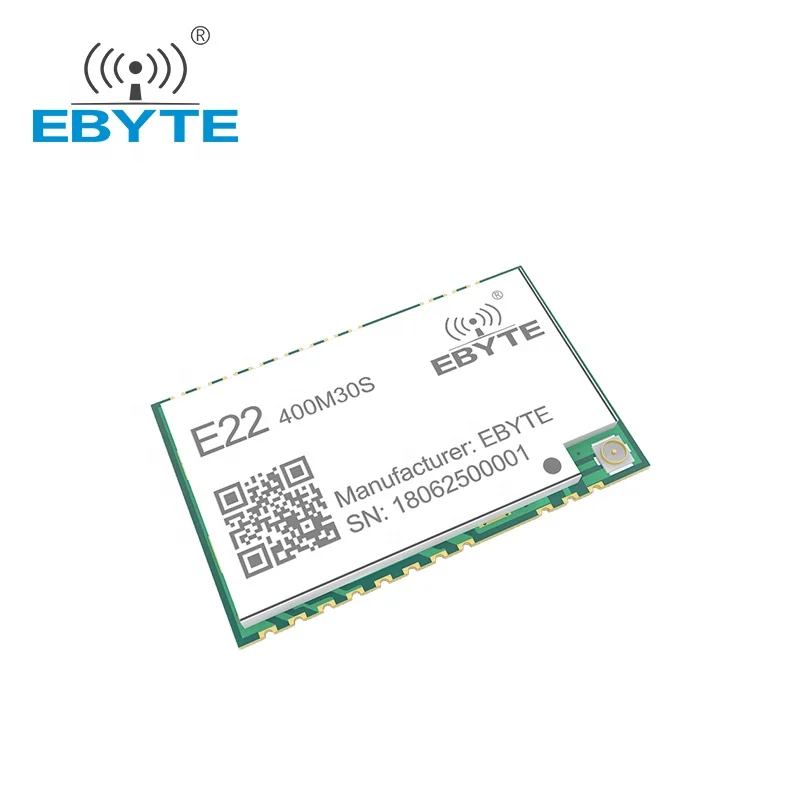

SX1268 433 МГц Беспроводная плата разработки модуля RF большой диапазон 12000 м EBYTE E22-400M30S IPEX печать антенна отверстия SPI

[Введение]: Серия E22 является первым беспроводным модулем в Китае, который использует чип RF Semtech SX1262, SX1268. Этот чип предоставляет различные методы модуляции, такие как LoRaTM и традиционные GFSK. Его специальный метод модуляции LoRaTM увеличивает расстояние связи

RF параметр

Значение

Примечание

Рабочая частота

410 ~ 493 МГц

-

Передающая Мощность

30 дБм

Макс. Мощность (1 Вт)

Чувствительность приема

-150 дБм

-

Скорость передачи данных по воздуху

0,018 k ~ 300kbps

-

Испытательное расстояние

12000 м

В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высота 2 м

Аппаратный параметр

Значение

Примечание

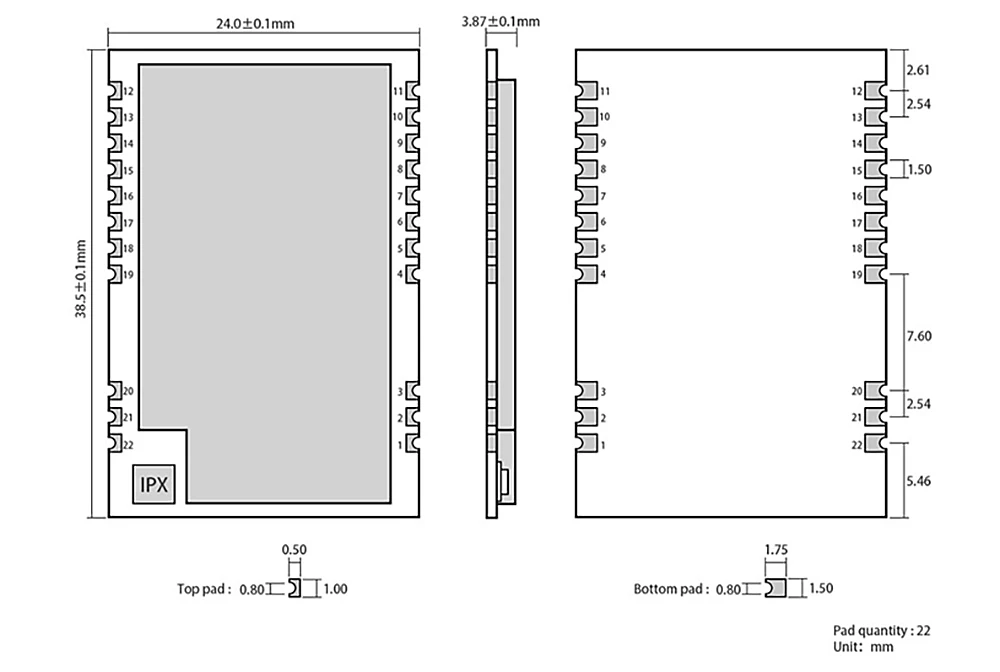

Размеры

24*38,5 мм

Тип антенны

IPEX/штамп отверстие

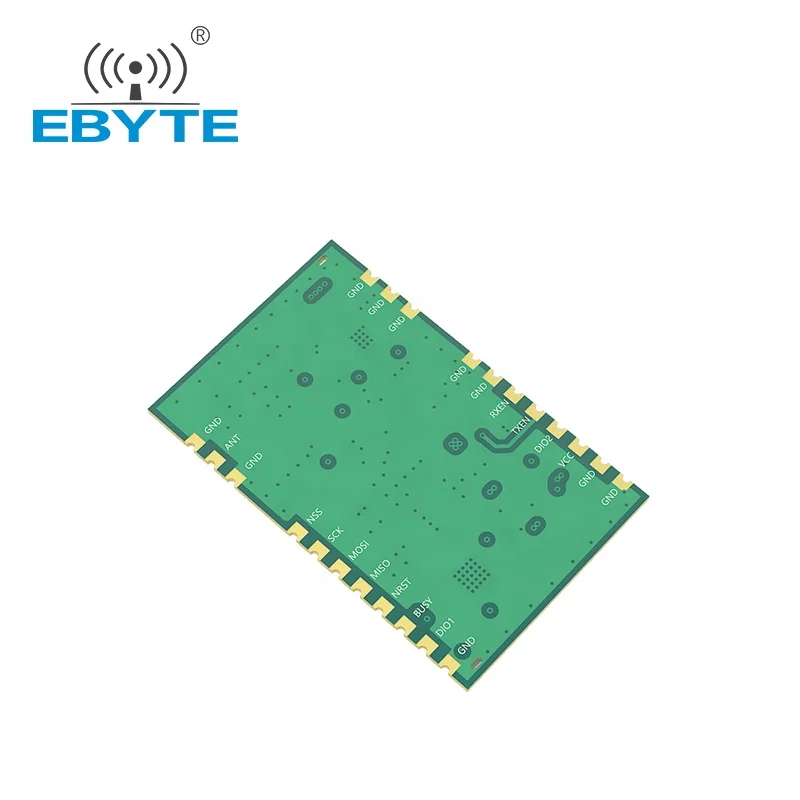

Интерфейс связи

SPI

Посылка

SMD

Электронный параметр

Мин.

Тип.

Макс.

Блок

Состояние

Источник питания

2,5

5

5,5

V

Уровень связи

1,8

3,3

3,7

V

Передающий ток

600

650

700

Ма

30 дБм (1 Вт)

Ток приема

12

14

16

Ма

Ток сна

1

3

5

На

Рабочая температура

-40

20

+ 85

℃

Рабочая влажность

10

60

90

%

Температура хранения

-40

20

+ 125

℃
