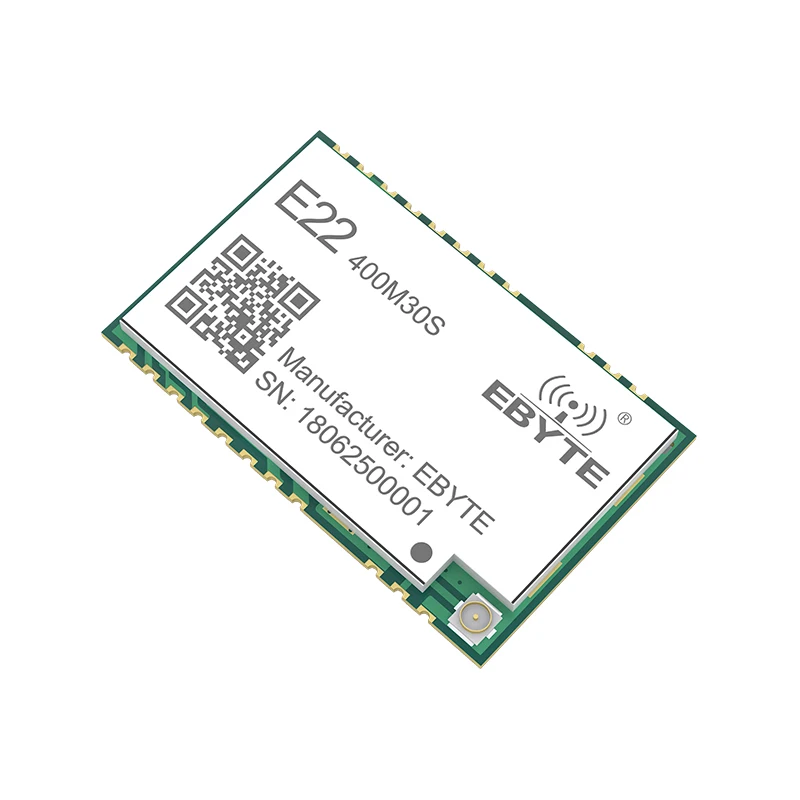

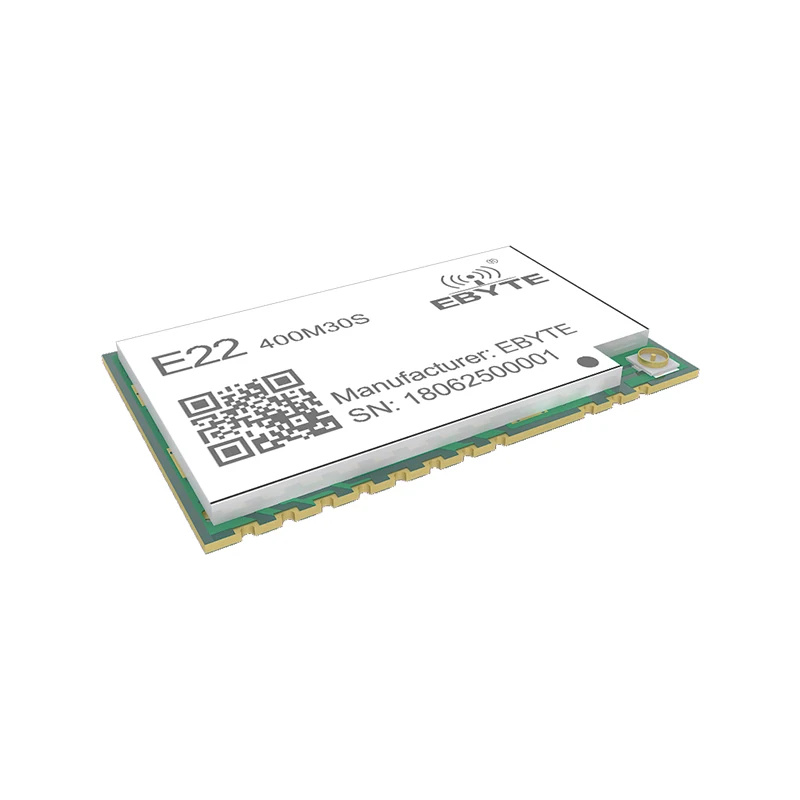

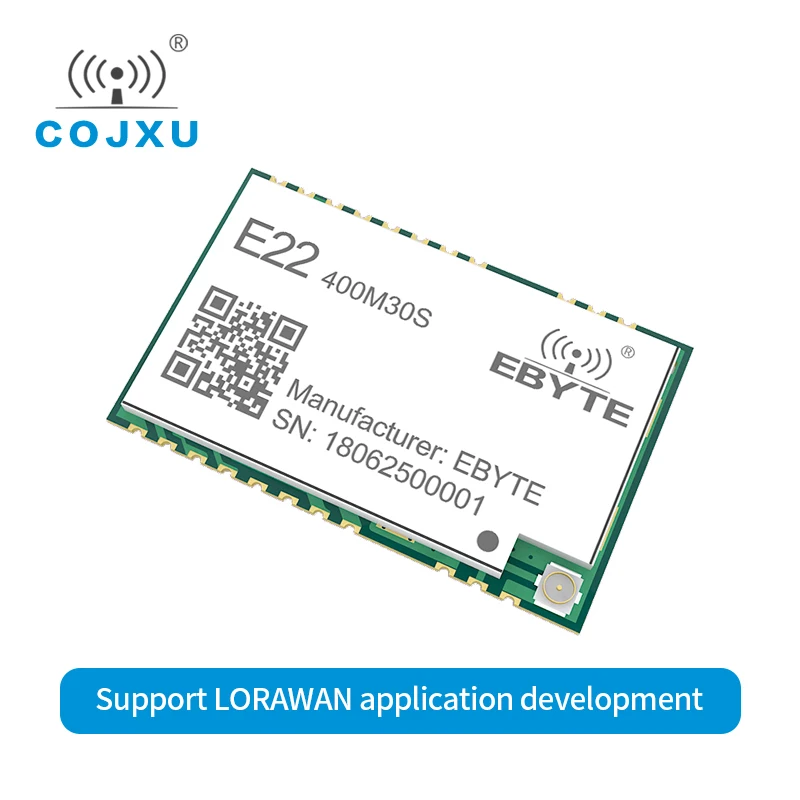

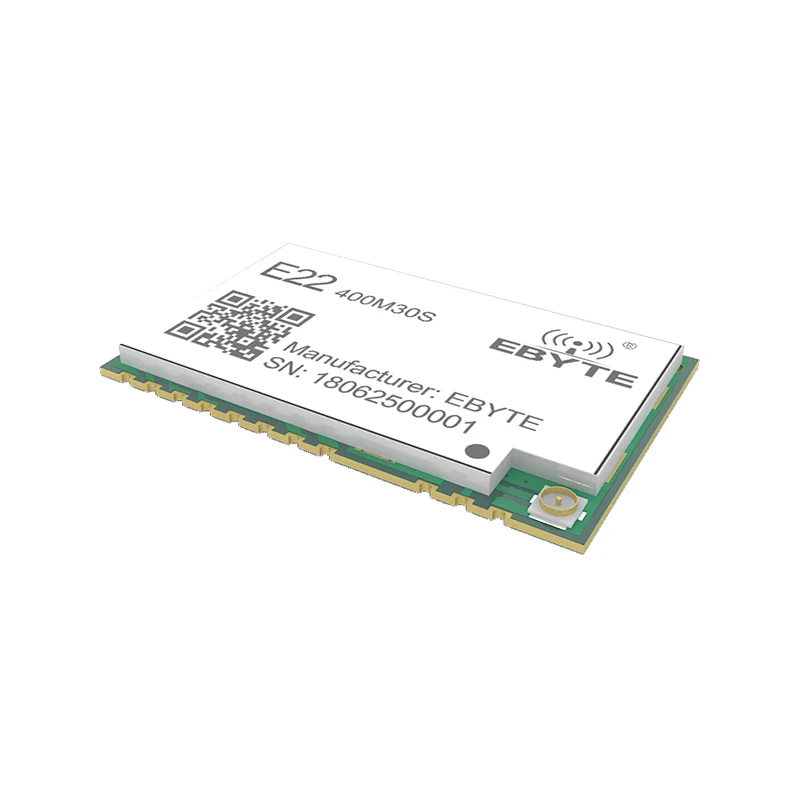

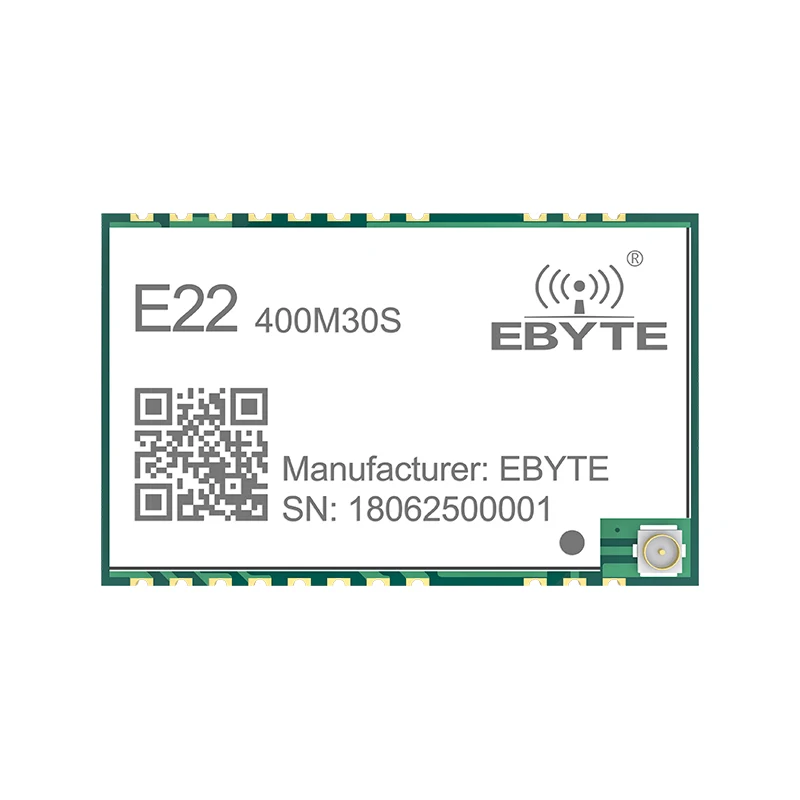

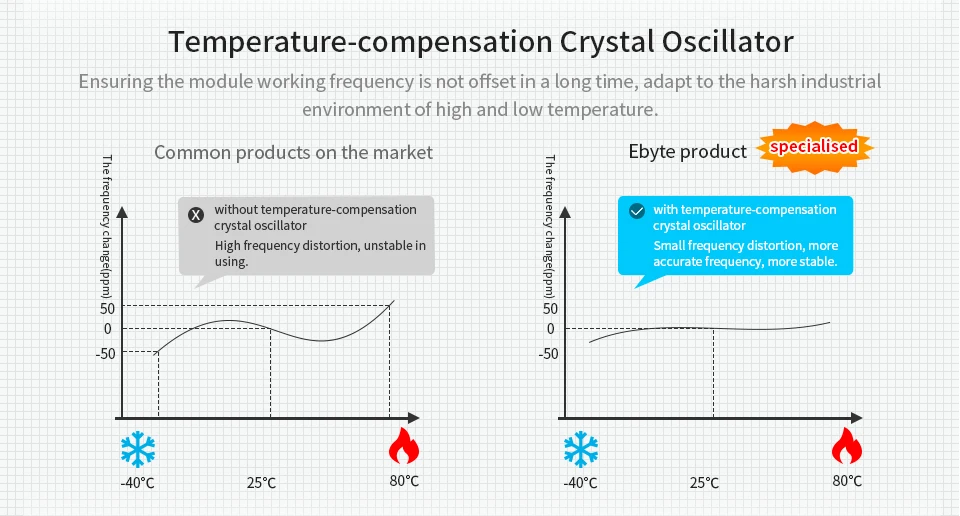

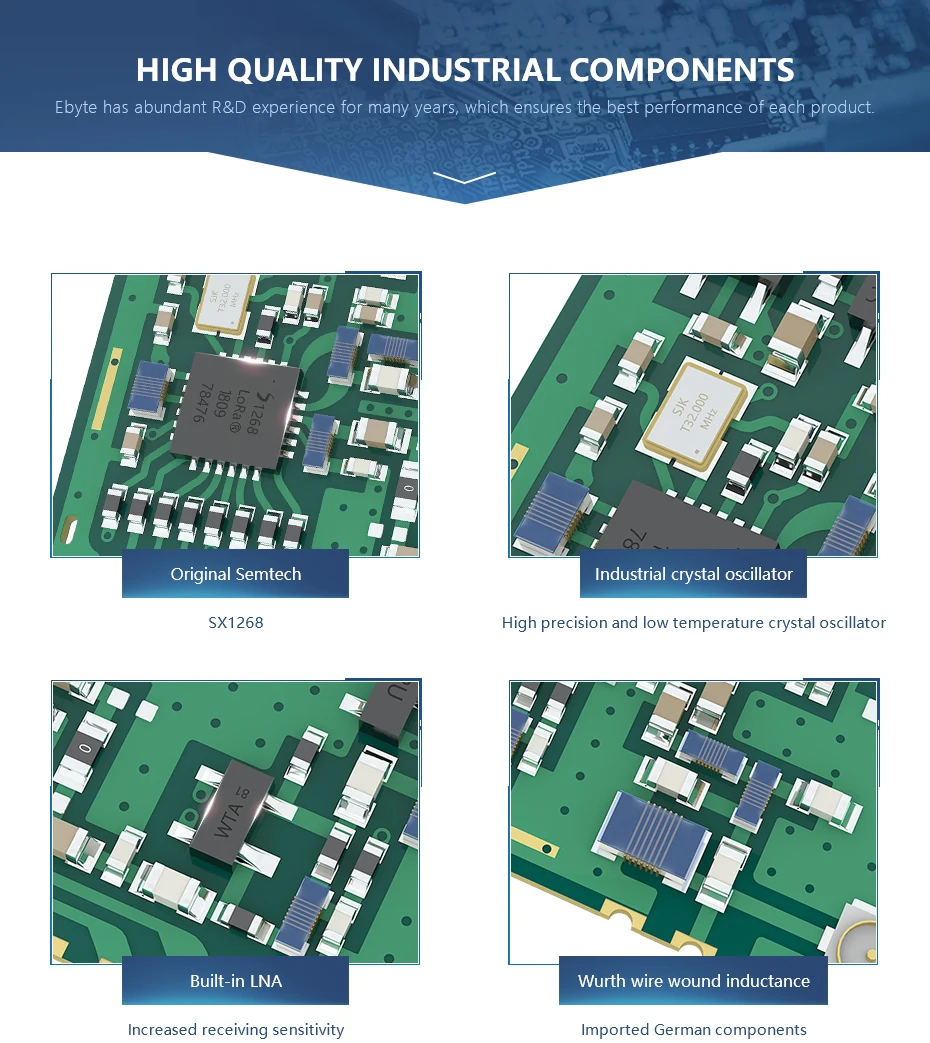

E22-400M30S LoRa SX1268 433 МГц РЧ модуль SMD IPEX штамп отверстие 1 Вт Дальний диапазон беспроводной передачи данных передатчик и приемник
RF параметр Значение Примечание Рабочая частота 410 ~ 493 МГц-
Передающая Мощность 30 дБмМакс. Мощность (1 Вт)
Чувствительность приема -150 дБм-
Скорость передачи данных по воздуху 0,018 k ~ 300kbps-
Испытательное расстояние 12000 мВ открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высота 2 м

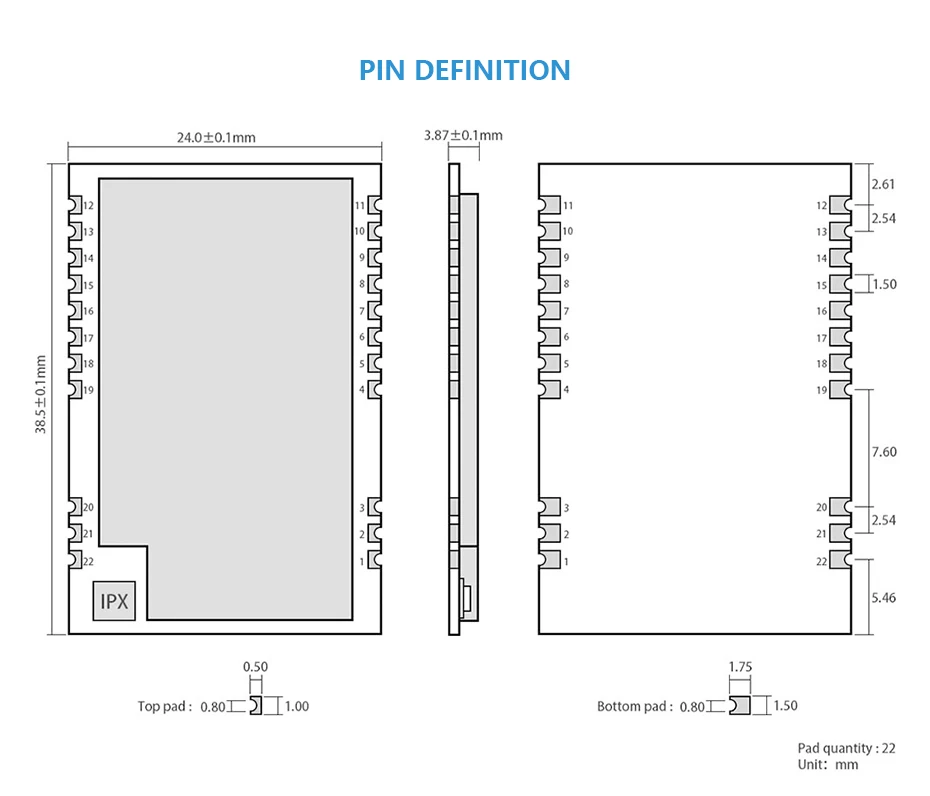

Аппаратный параметр Значение ПримечаниеРазмеры
24*38,5 мм
Тип антенны
IPEX/штамп отверстие
Интерфейс связи
SPI
Посылка
SMD
Электронный параметр Мин. Тип. Макс. Блок Состояние Источник питания 2,5 5 5,5 V Уровень связи 1,8 3,3 3,7 V Передающий ток 600 650 700 Ма 30 дБм (1 Вт) Ток приема 12 14 16 Ма Ток сна 1. 3. 5 На Рабочая температура -40 20 + 85 ℃ Рабочая влажность 10 60 90 % Температура хранения -40 20 + 125 ℃

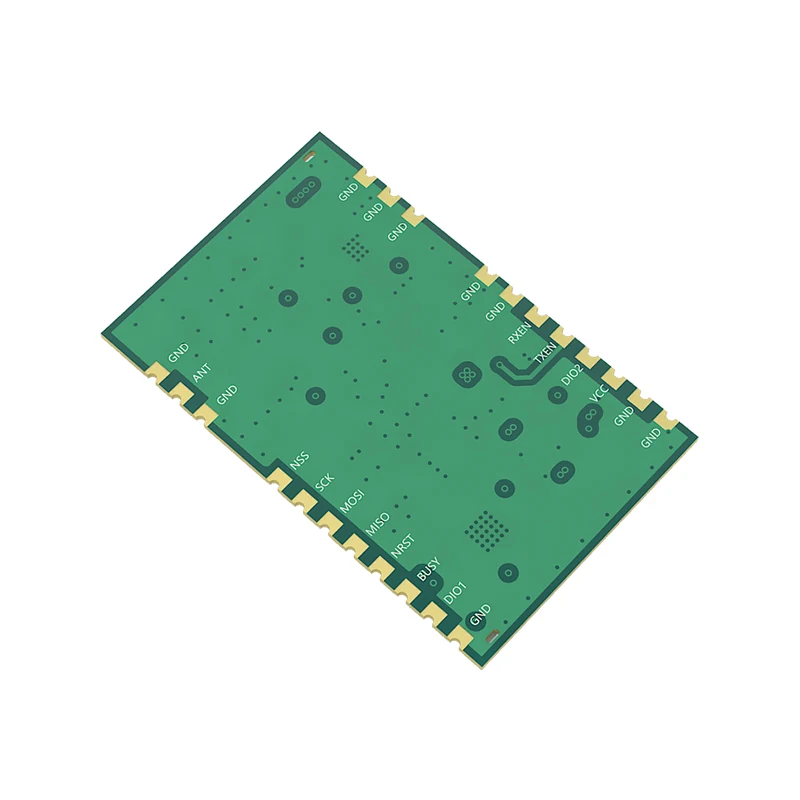

1.
GND
-
Наземный
2.
GND
-
Наземный
3.
GND
-
Наземный
4.
GND
-
Наземный
5
GND
-
Наземный
6
RXEN
Вход
RF переключатель RX управления, Подключение внешнего MCU IO, действительный на высоком уровне
7
TXEN
Вход
RF переключатель TX управления, Подключение внешнего MCU IO или DIO2, действителен на высоком уровне
8
DIO2
Вход/выход
Настраиваемый порт IO(Смотрите больше в таблице данных SX1262)
9
VCC
-
Источник питания, 2,5 V ~ 5,5 V(Рекомендуется внешний керамический фильтр capacitoris)
10
VCC
-
Источник питания, 2,5 V ~ 5,5 V(Рекомендуется внешний керамический фильтр capacitoris)
11
GND
-
Наземный
12
GND
-
Наземный
13
Дио1
Вход/выход
Настраиваемый порт IO(Смотрите больше в таблице данных SX1262)
14
Занят
Выход
Индикатор состояния(Смотрите больше в таблице данных SX1262)
15
NRST
Вход
Инициализация сброса чипа, допустимая при низком уровне
16
MISO
Выход
Главный вход SPI slave выход
