Изоляционная плата оптрона преобразователь напряжения изолированный модуль Плата уровня сигнала PLC NPN выход 1,8 в 3,3 В 5 в 12 В 24 В выход PNP

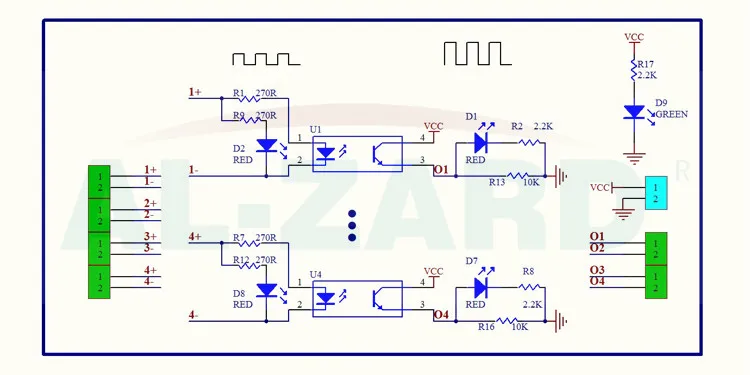

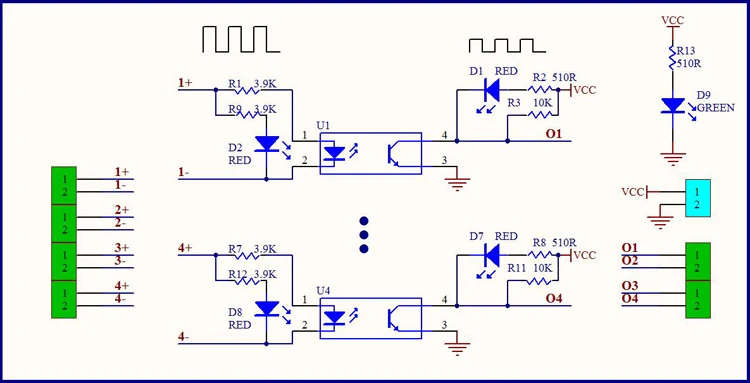

Модуль подключения терминала и определение:

Входной сигнал 1 +: первый сигнал входит в положительный полюс 1-: первый сигнал-вход на отрицательный полюс. 2 +: второй сигнал входит в положительный полюс 2-: второй сигнал является входом к отрицательному полюсу. 3 +: третий входной сигнал положительный 3-: третий сигнал является входом к отрицательному полюсу. 4 +: четвёртый входной сигнал положительный 4-: четвертый сигнал является входом к отрицательному полюсу. Вход питания VCC: источник питания постоянного тока положительный (*) GND: отрицательный источник питания постоянного тока Выход сигнала: O1: Выход первого сигнала (выход) О2: выход второго сигнала (выход) O3: третий сигнал (выход) O4: выход четвертого сигнала (выход) (*): Источник питания постоянного тока такой же, как выходное напряжение сигнала. Например, если сигнал от 24 В до 5 В, то вход VCC = 5 В.

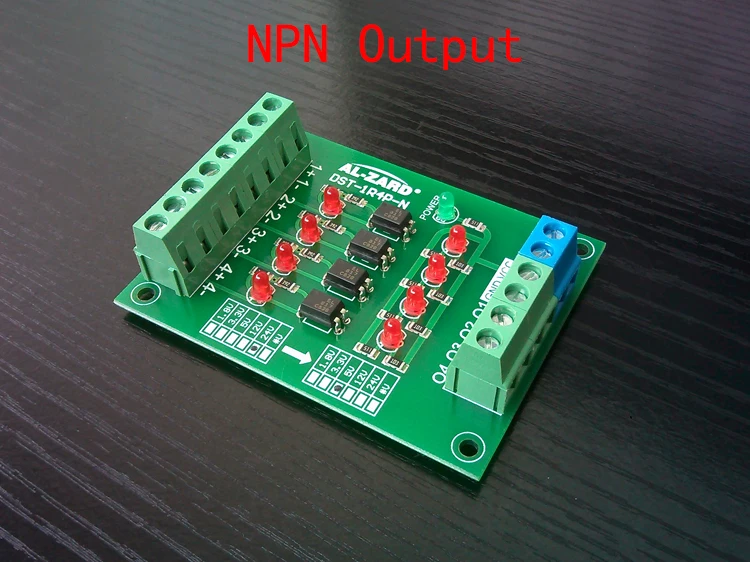

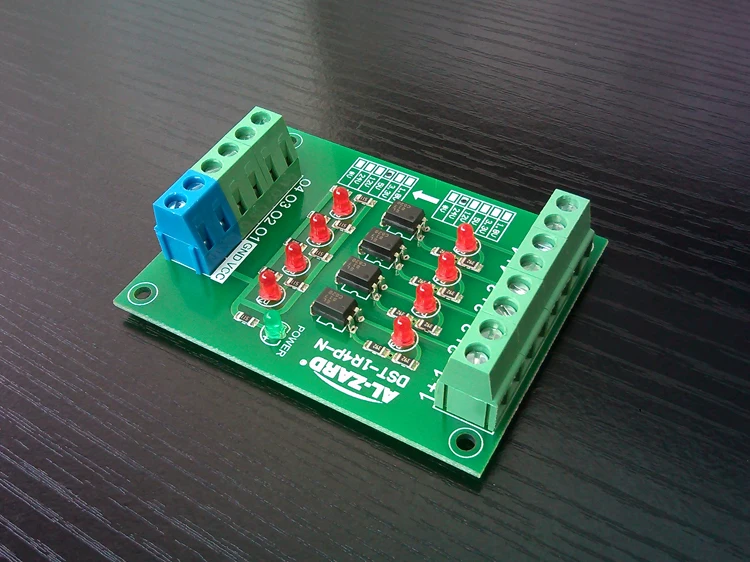

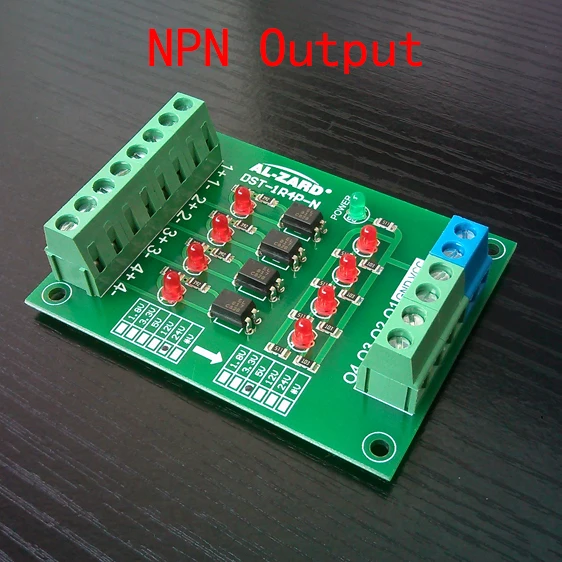

Выход NPN: PNP, NPN сигнал к NPN сигналу.

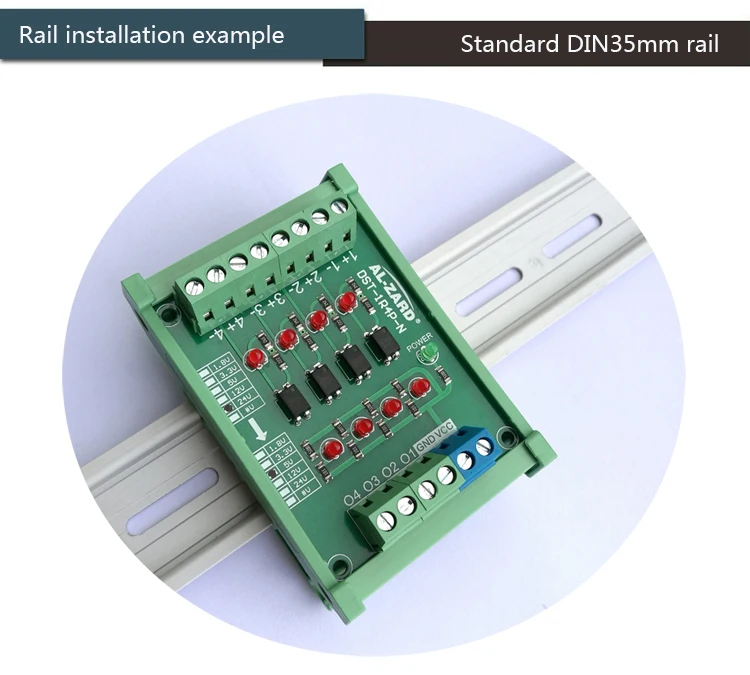

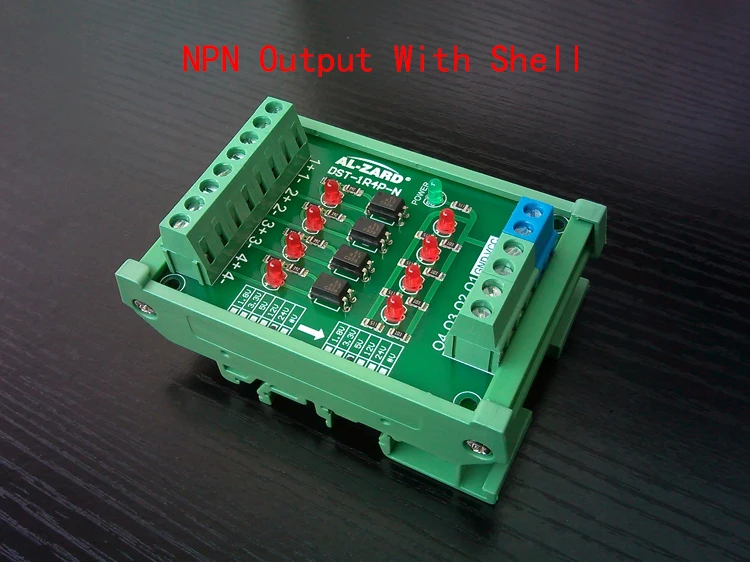

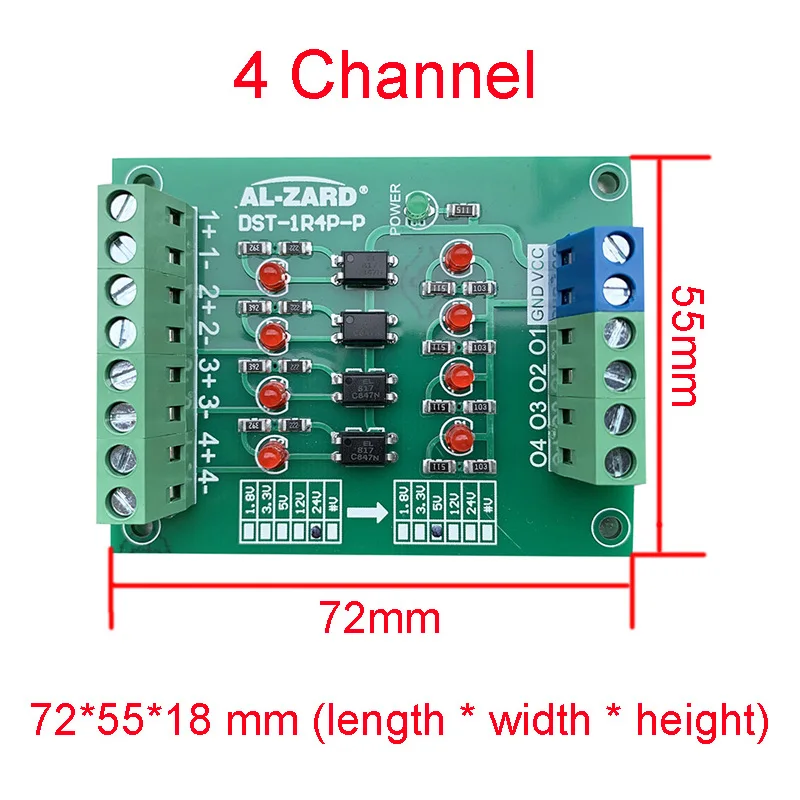

1. Используйте новый оригинальный тайваньский оптопара. 2. Частота переключения пределов составляет 20 кГц. 3. Он имеет широкий спектр применений. Он используется для изоляции сигнала, преобразования уровня между одночипным, PLC и другими сигналами, PNP, NPN сигналом к NPN сигналу, преобразования уровня напряжения сигнала и других целей. 4. Размеры 4-канального модуля: 72*55*18 мм (длина * ширина * высота), Размер монтажного отверстия: 64*47 мм, Диафрагма 3 мм. 5. С корпусом Размер модуля: 87*58*38 мм (длина * ширина * высота).

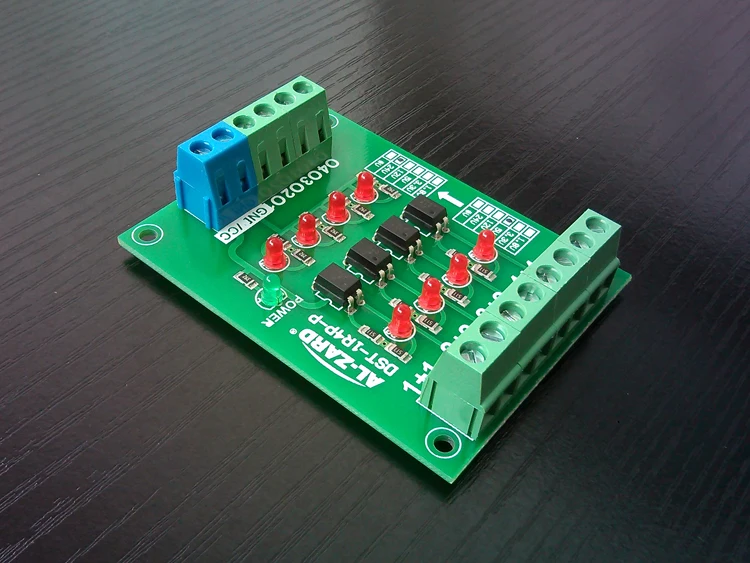

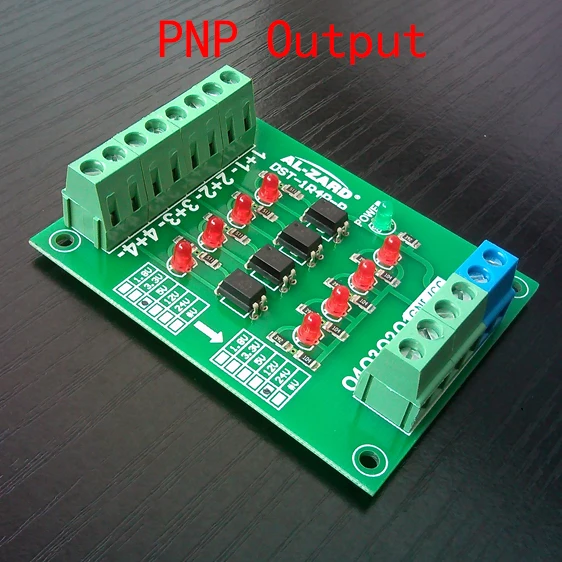

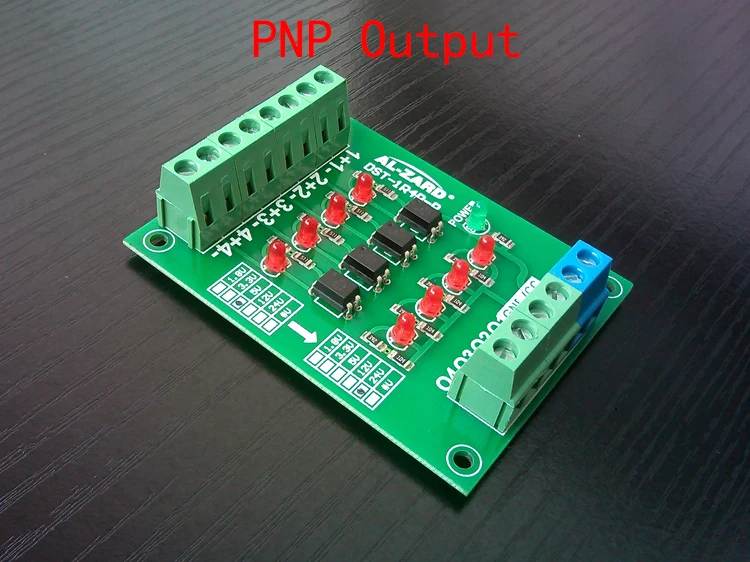

Выход PNP: PNP, NPN сигнал к PNP сигналу.

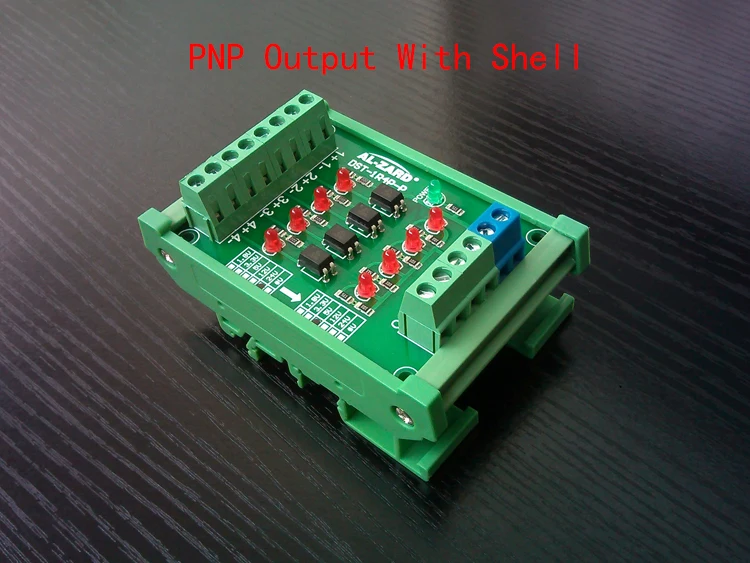

1. Используйте новый оригинальный тайваньский оптопара. 2. Частота переключения пределов достигает 20 кГц. 3. Широкий диапазон использования, используется для изоляции сигнала, преобразования уровня сигнала PLC, PNP, NPN сигнал для PNP сигнала, преобразования уровня сигнала напряжения и других целей. 4. Размер модуля: 72*55*18 мм (длина * ширина * высота), Размер монтажного отверстия: 64*47 мм, Диафрагма 3 мм. 5. С корпусом Размер модуля: 87*58*38 мм (длина * ширина * высота).
