Плата изоляции оптопары, изолированный модуль, плата преобразователя уровня сигнала PLC, 4 бит, PNP 1,8-24 В, 2-4-8 каналов

Эта модель DST-1R4P-P (не включает рамку для крепления рельса)

Анализ модели: DST (цифровой преобразователь сигнала) -1R (односторонняя передача) 4P (4 канала) -P (выход PNP).

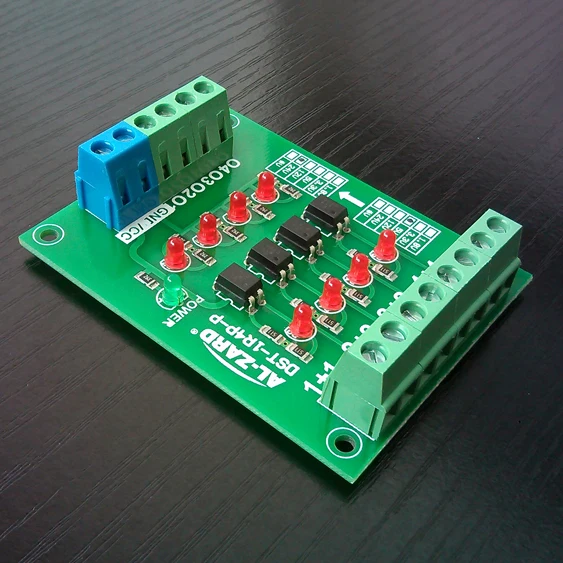

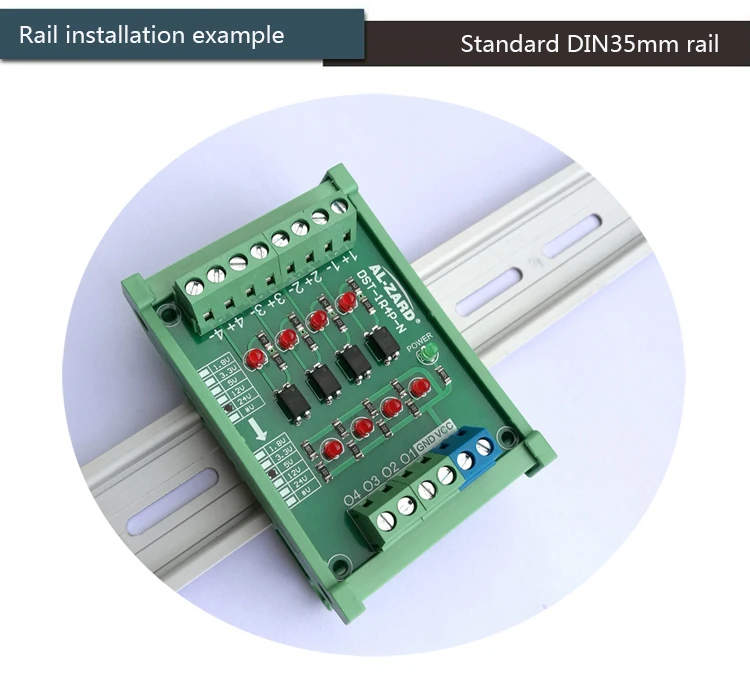

Если вам нужно установить базу, выберите следующее:

Https://www.aliexpress.com/item/1005001667726201.html

Если вам нужен Выход NPN, выберите следующее:

Https://www.aliexpress.com/item/1005001649100157.html

============================================

Обзор модуля:

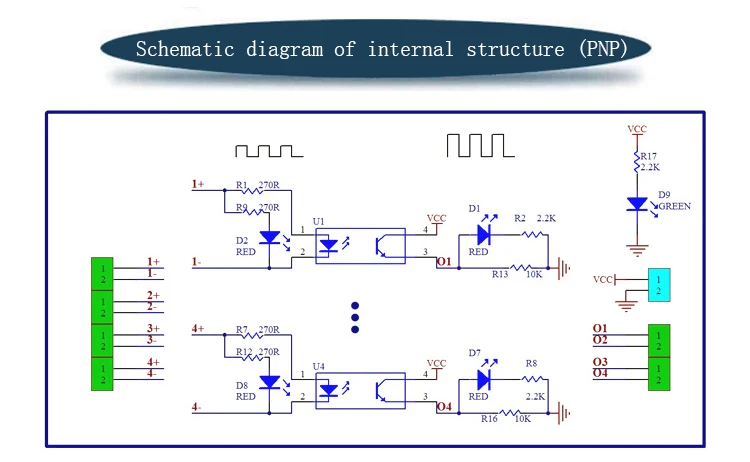

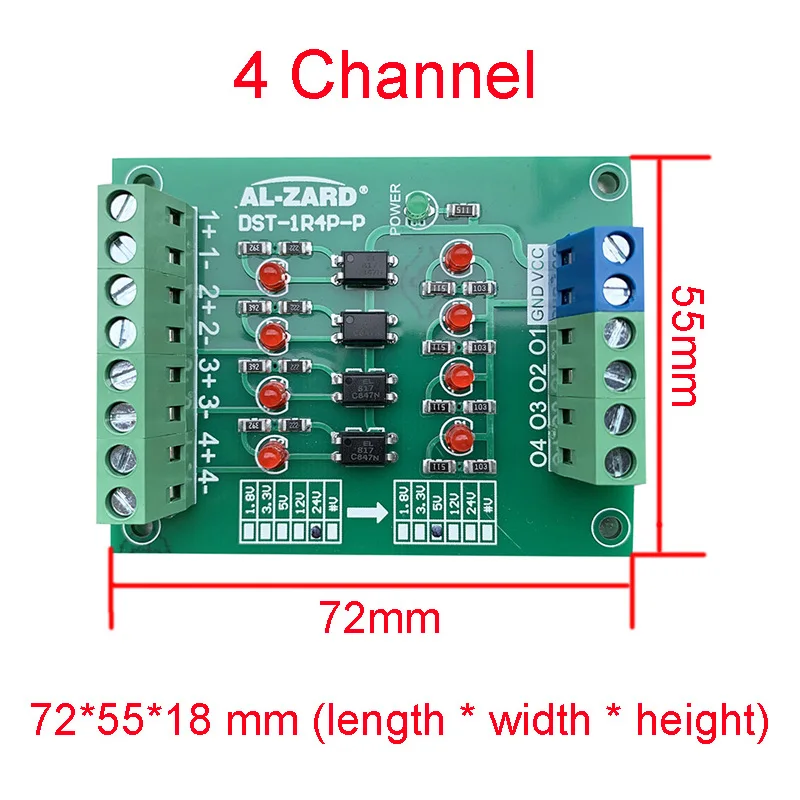

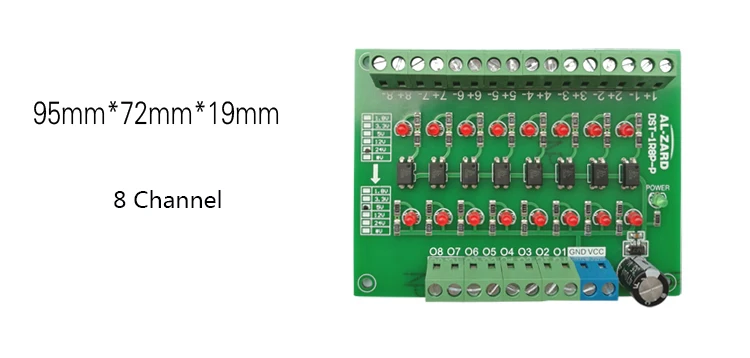

1. Используйте новый оригинальный тайваньский оптрон. 2. Предельная частота переключения достигает 20 кгц. 3. Широкий спектр применения, изоляция сигнала используется для, преобразование уровня сигнала PLC, сигнал PNP, NPN в сигнал PNP, преобразование напряжения уровня сигнала и другие цели. 4. Размер модуля: 72*55*19 мм (длина * ширина * высота), Размер монтажного отверстия: 64*47 мм, апертура 3 мм.

============================================

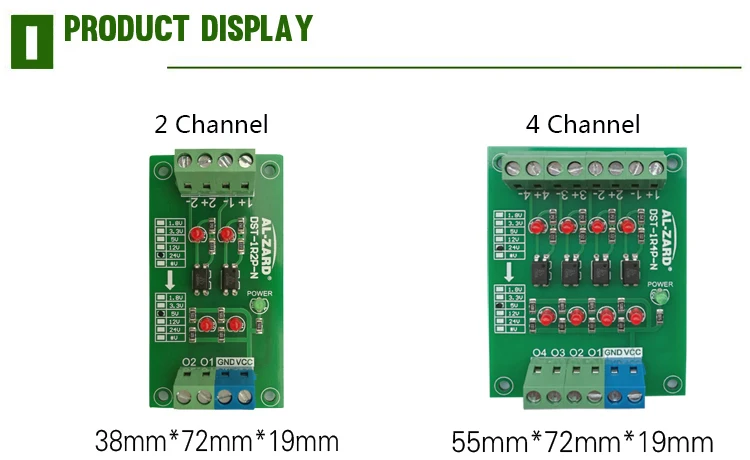

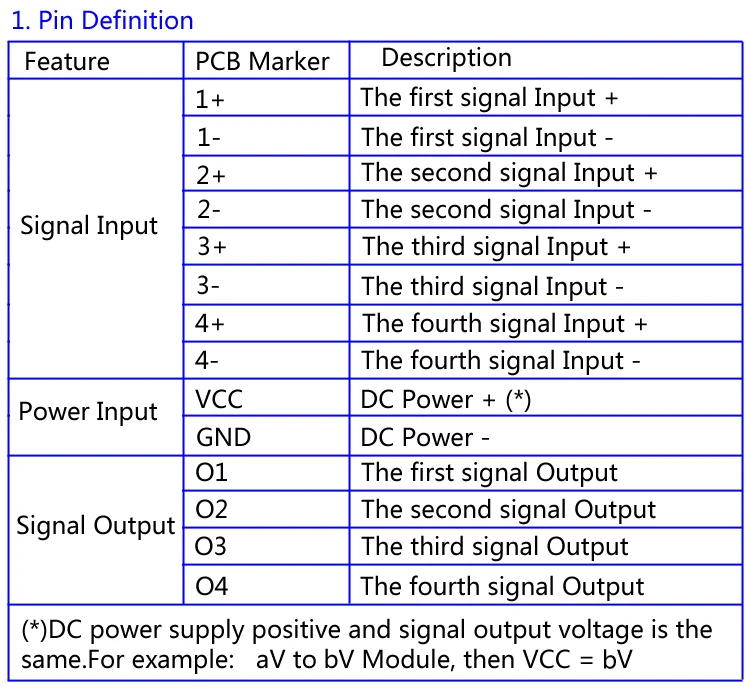

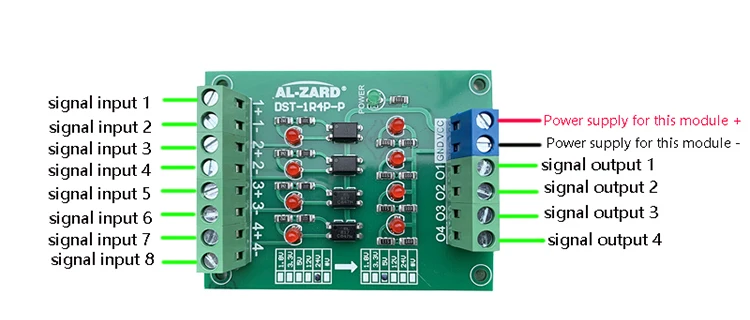

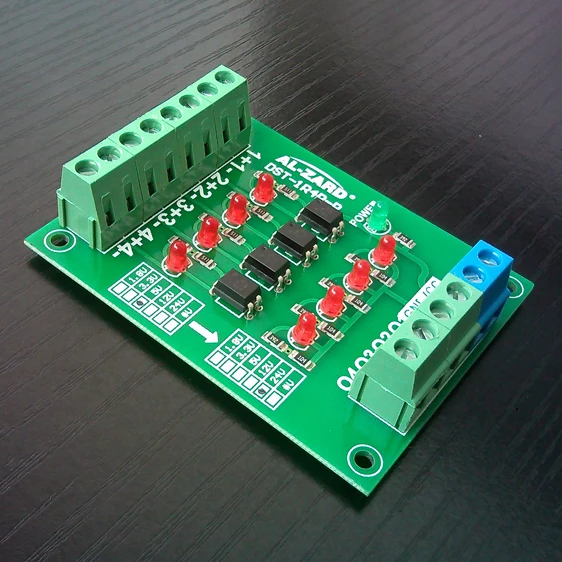

Клемма подключения модуля и определение:

Вход Сигнала 1 +: первый сигнал вводится на положительный полюс 1-: первый сигнал-вход на отрицательный полюс. 2 +: второй сигнал вводится на положительный полюс 2-: второй сигнал идет на отрицательный полюс. 3 +: положительный вход третьего сигнала 3-: третий сигнал-это вход на отрицательный полюс. 4 +: положительный вход четвертого сигнала 4-: четвертый сигнал-это вход на отрицательный полюс. Вход питания VCC: источник питания постоянного тока положительный (*) GND: отрицательный источник питания постоянного тока Выход сигнала: O1: Выход первого сигнала (выход) O2: выход второго сигнала (выход) O3: Выход третьего сигнала (выход) O4: четвертый выход сигнала (выход) (*): Источник питания постоянного тока такой же, как и выходное напряжение сигнала. Например, если сигнал от 24 В до 5 В, то вход VCC = 5 В.

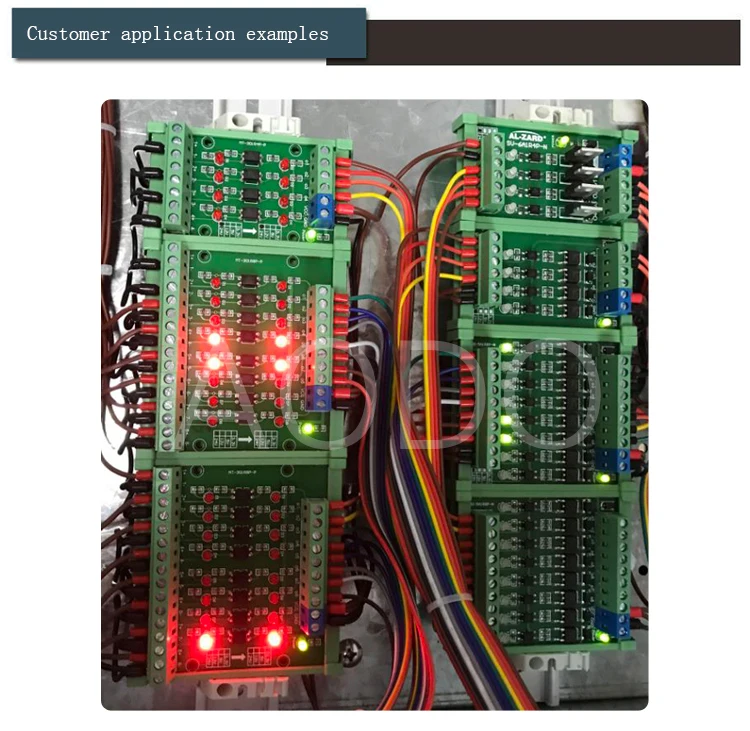

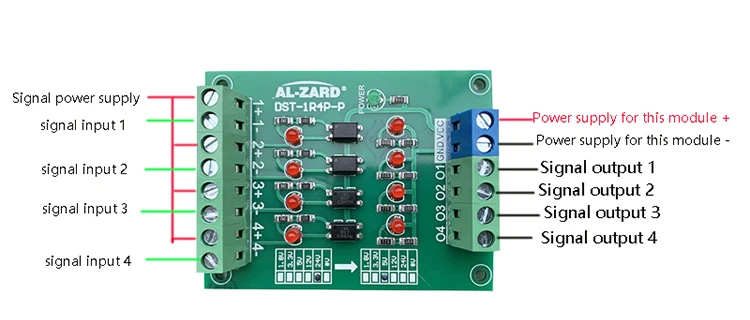

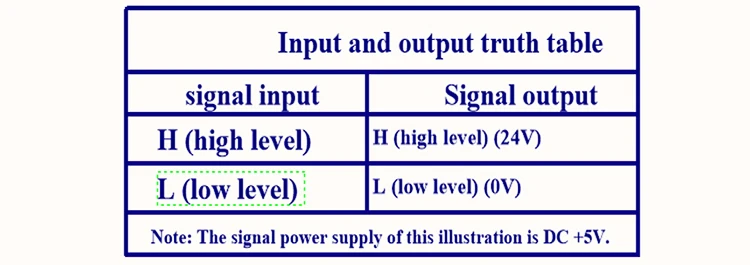

Входной общий анодный сигнал (на фото ниже):

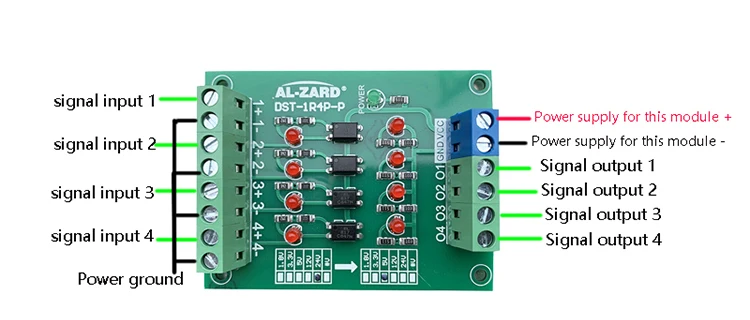

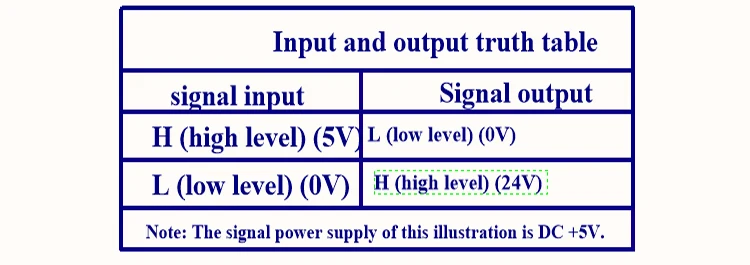

Входной сигнал общего катода (на рисунке ниже):

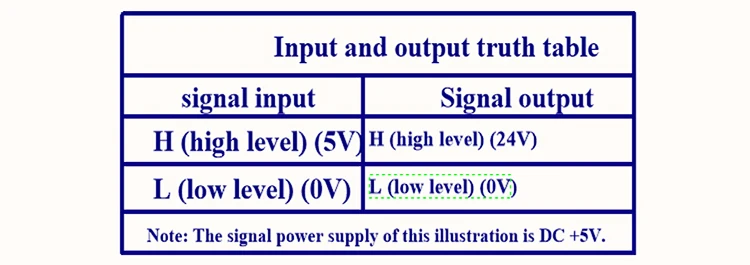

Вход дифференциального сигнала (на фото ниже):
