Содержание продукта:

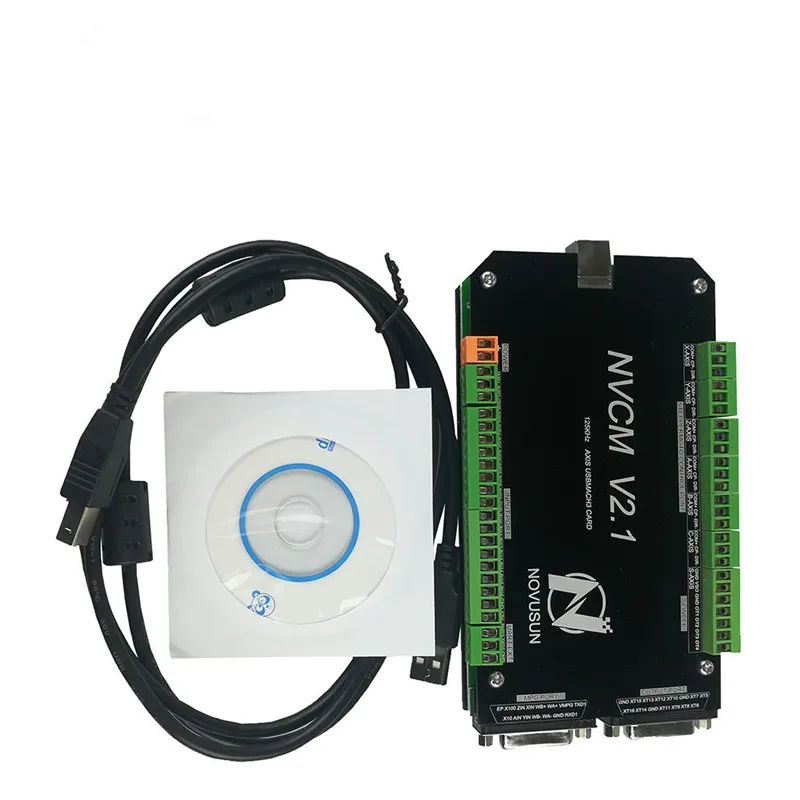

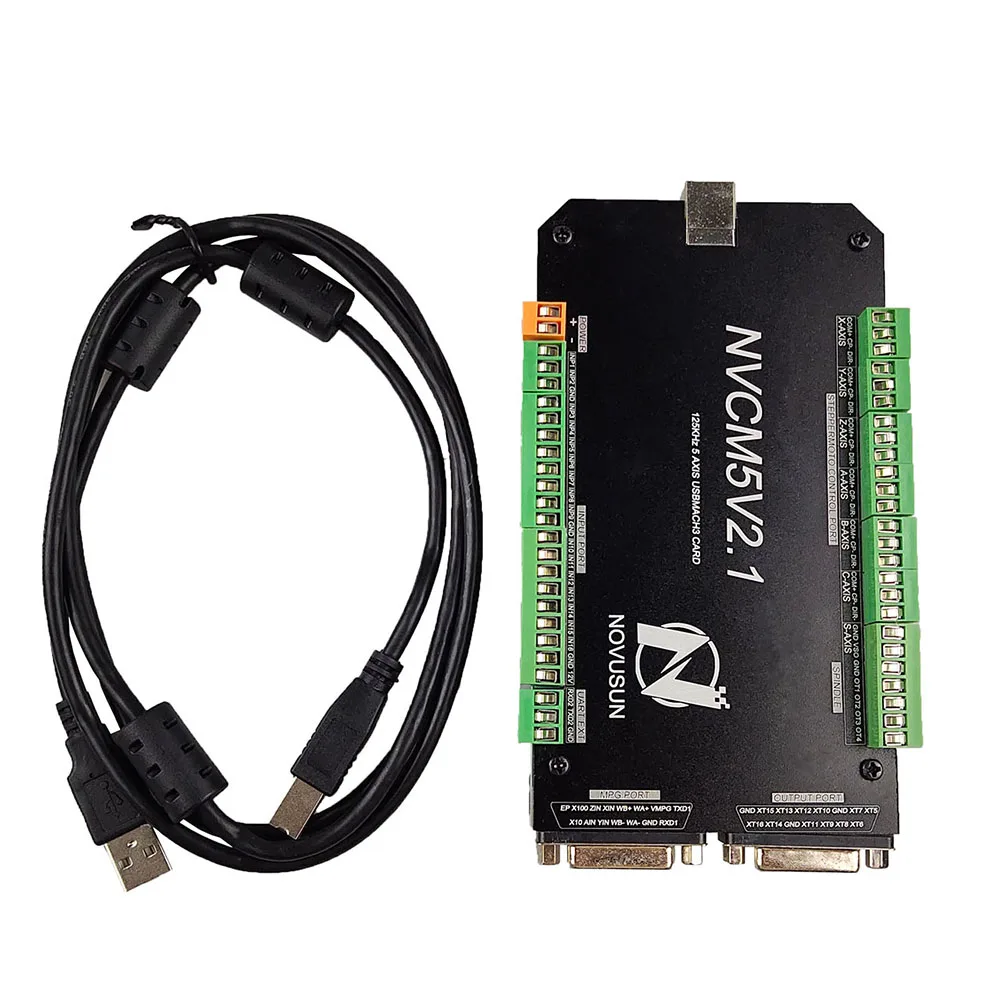

Карта управления * 1 Кабель сигнала USB * 1 CD * 1
Введение продукта:

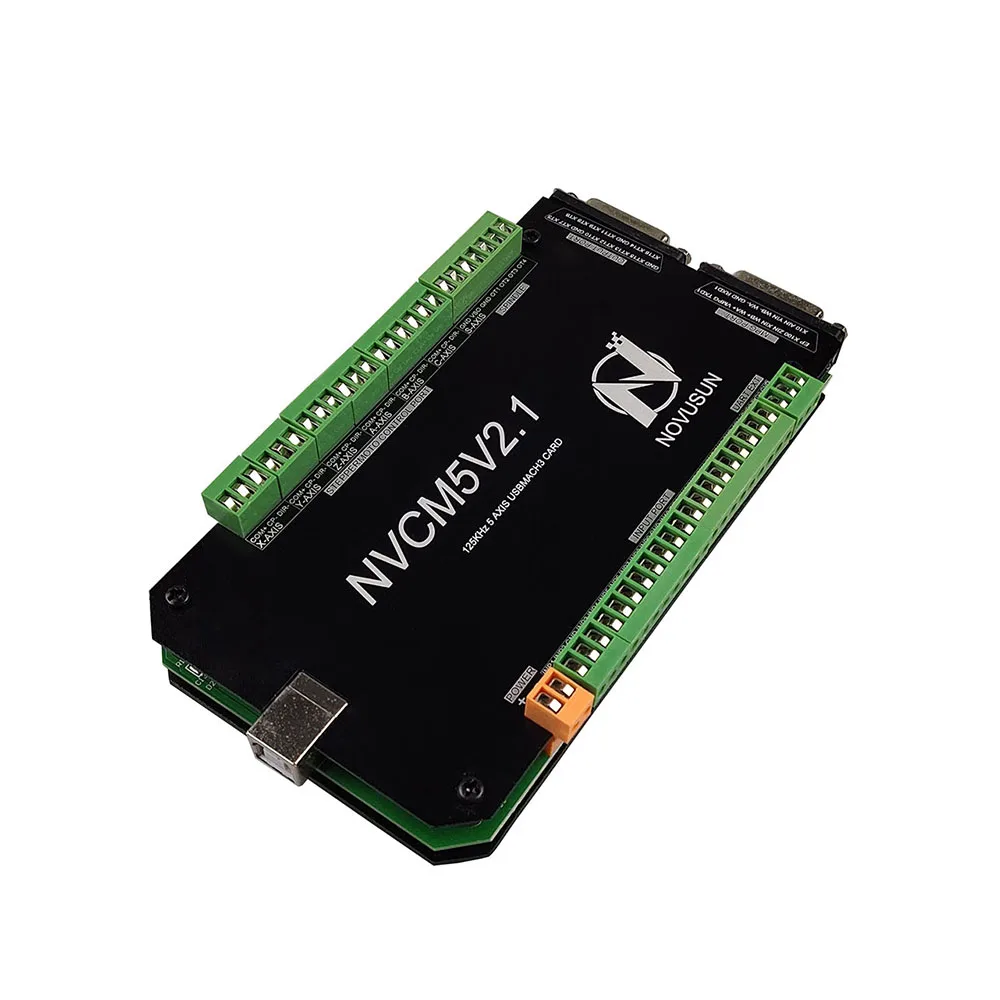

NVCM является 6 оси motion контроллер мы проводим 1 год на всех этапах. NVCM поддерживает программное обеспечение Mach3, через порт USB для связи с компьютером.
Параметры производительности:
1. Поддержка USB; 2. 16 портов фотоэлектрический изолированный входной интерфейс; 3. 16 портов фотоэлектрический изолированный выходной интерфейс; 4. 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); 5, может поддерживать 6 с одноосным шаговым системы maxisim,125 кГц импульсный выход для каждой оси; 6. Чип управления движением руки; 7. Основным устройством является 12V-32VDC источник питания, ток должен быть выше 1А.
Внешний вид и размер:

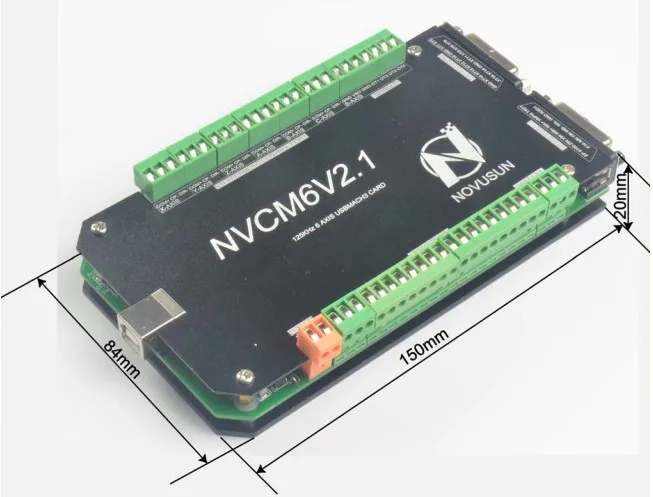

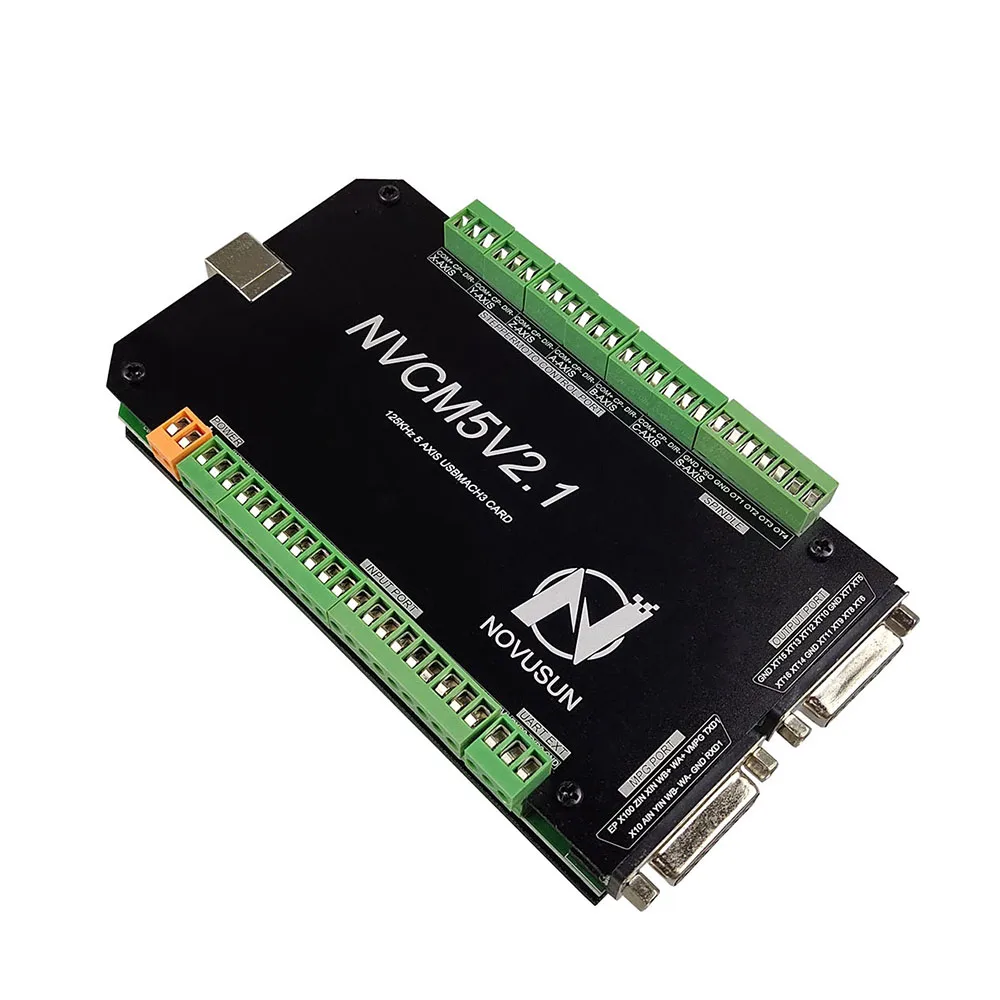

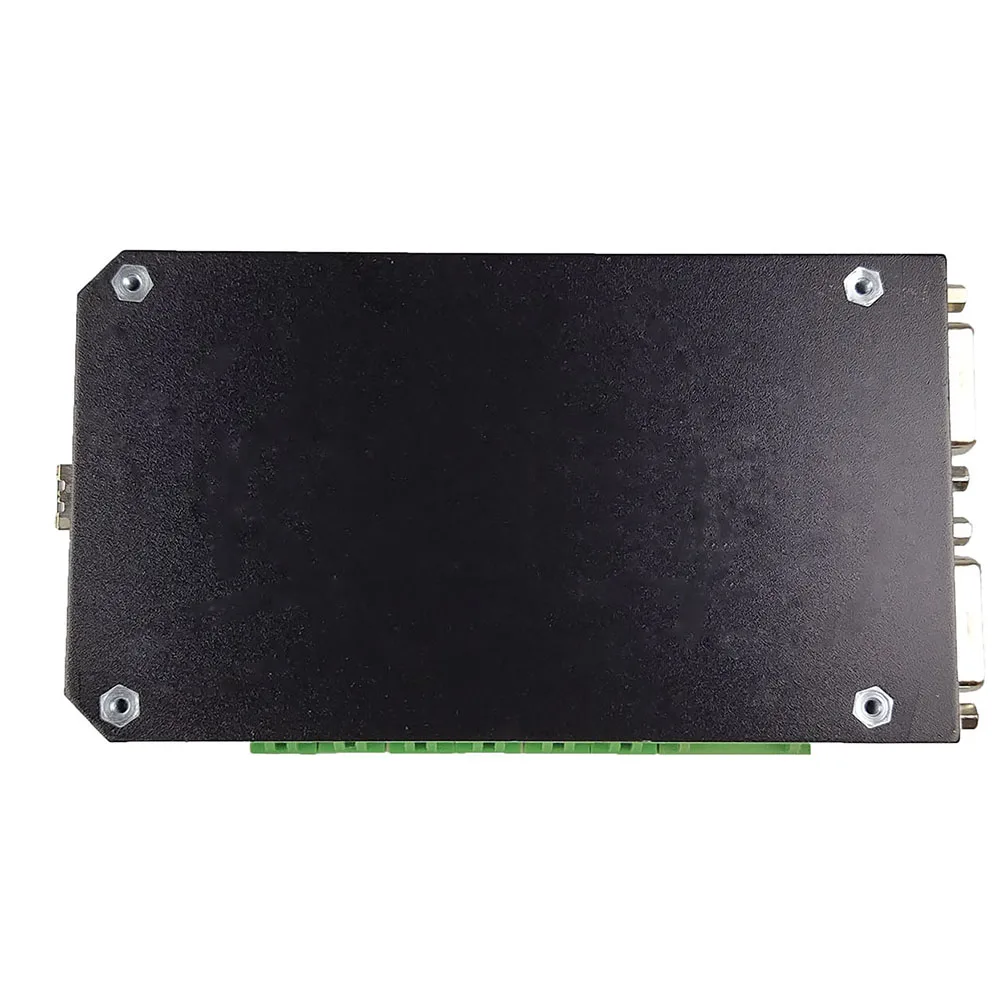

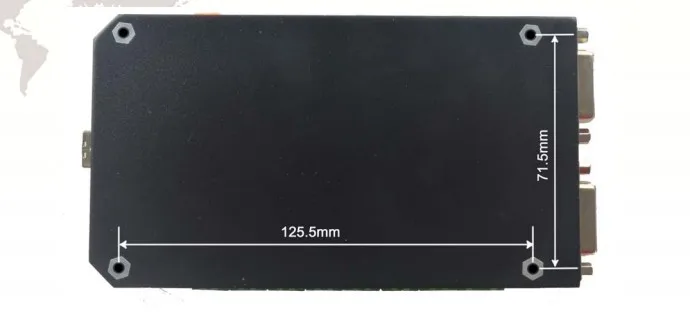

Контроллер движения NVCM имеет герметичную открытую структуру, есть 4 отверстия для установки Низ. Мы может быть заменен 2 шт. 3 мм Диаметр отверстия на шкафа, и установите контроллер в Шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2: Общий размер изделия-150 мм * 84 мм * 20 мм; Нижний Размер установки 125,5 мм * 71,5 мм.
Схема питания:

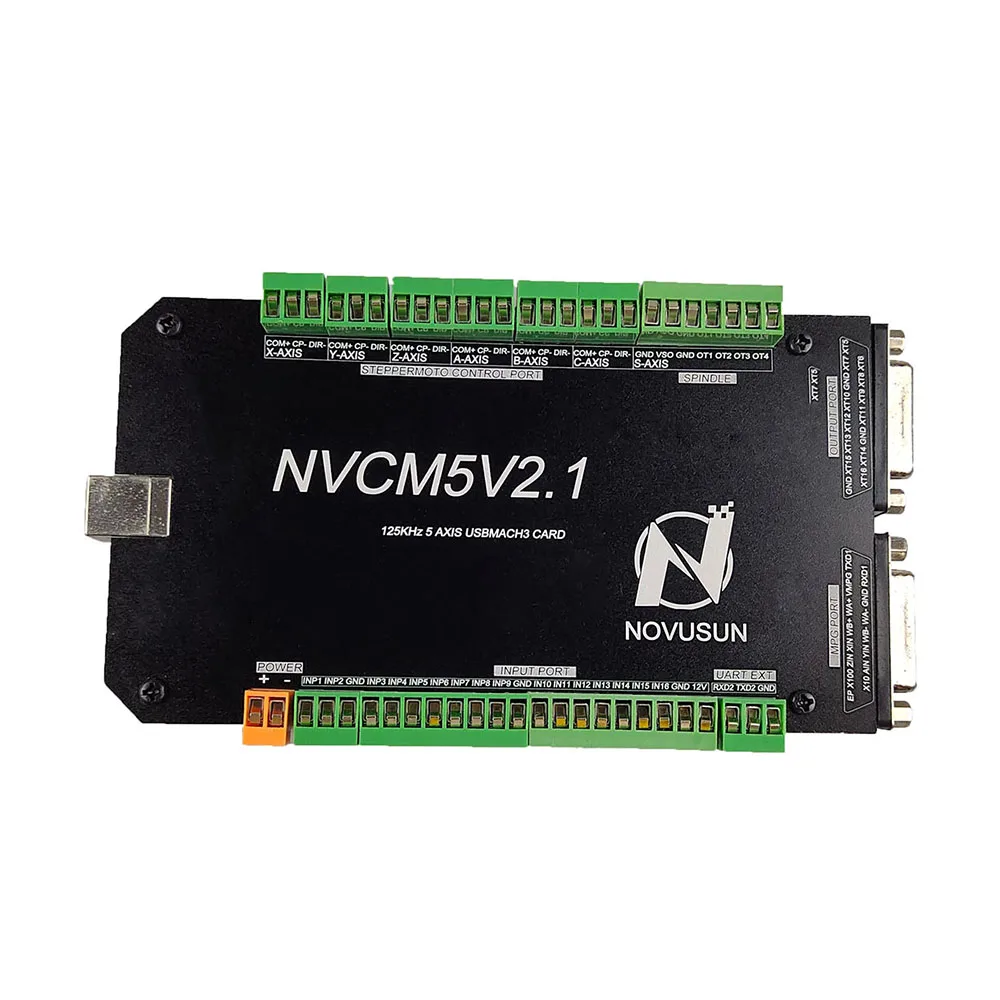

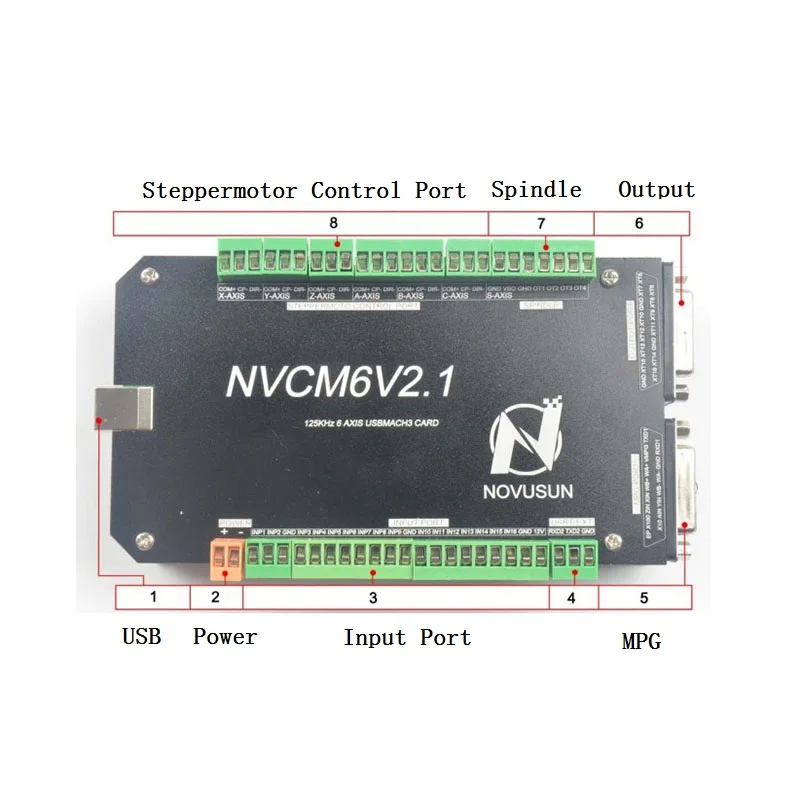

Определение проводки:

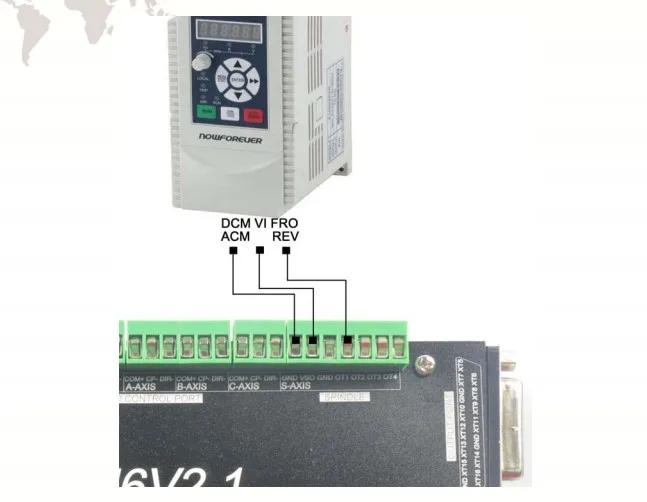

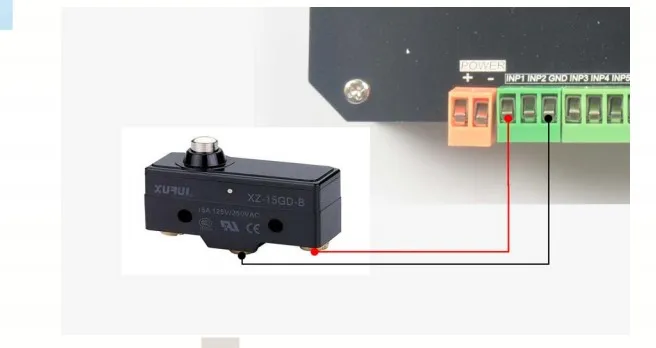

1. Порт USB 2. Главный вход питания 3. Предельный/домашний/эстоп/входной порт зонда 4. Интерфейс последовательного расширения 5. Порт MPG 6. Универсальный выходной интерфейс 2 7. Выход управления шпинделя/универсальный выходной интерфейс 1 8. Порт шагового двигателя.
