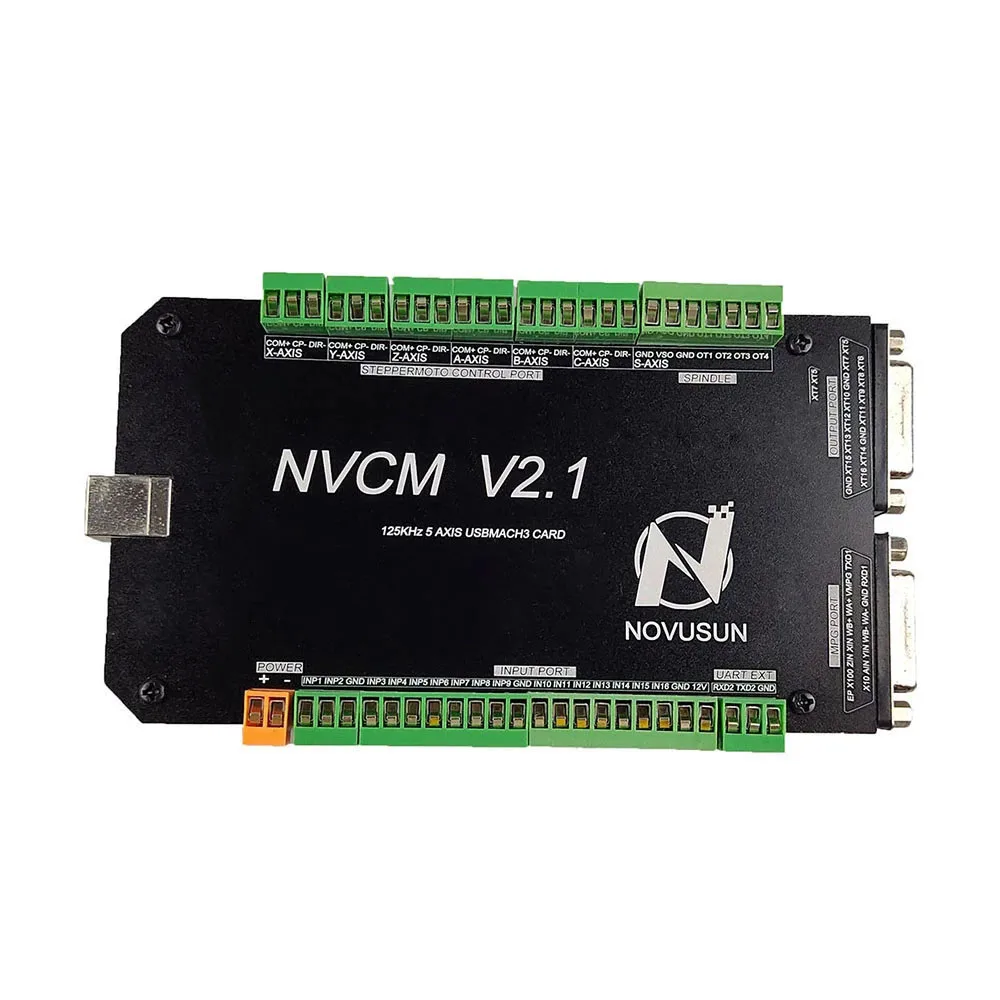

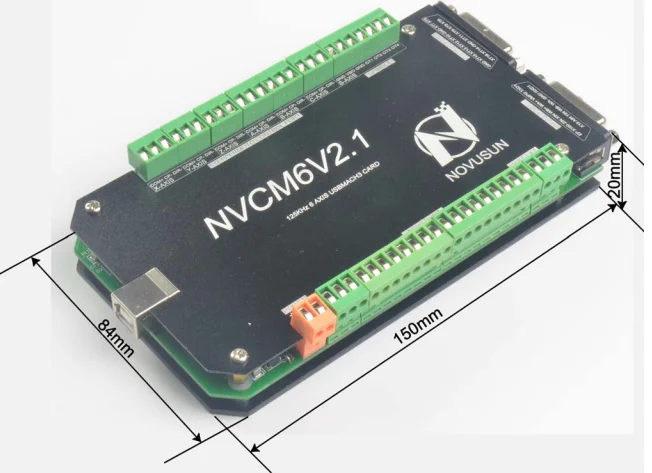

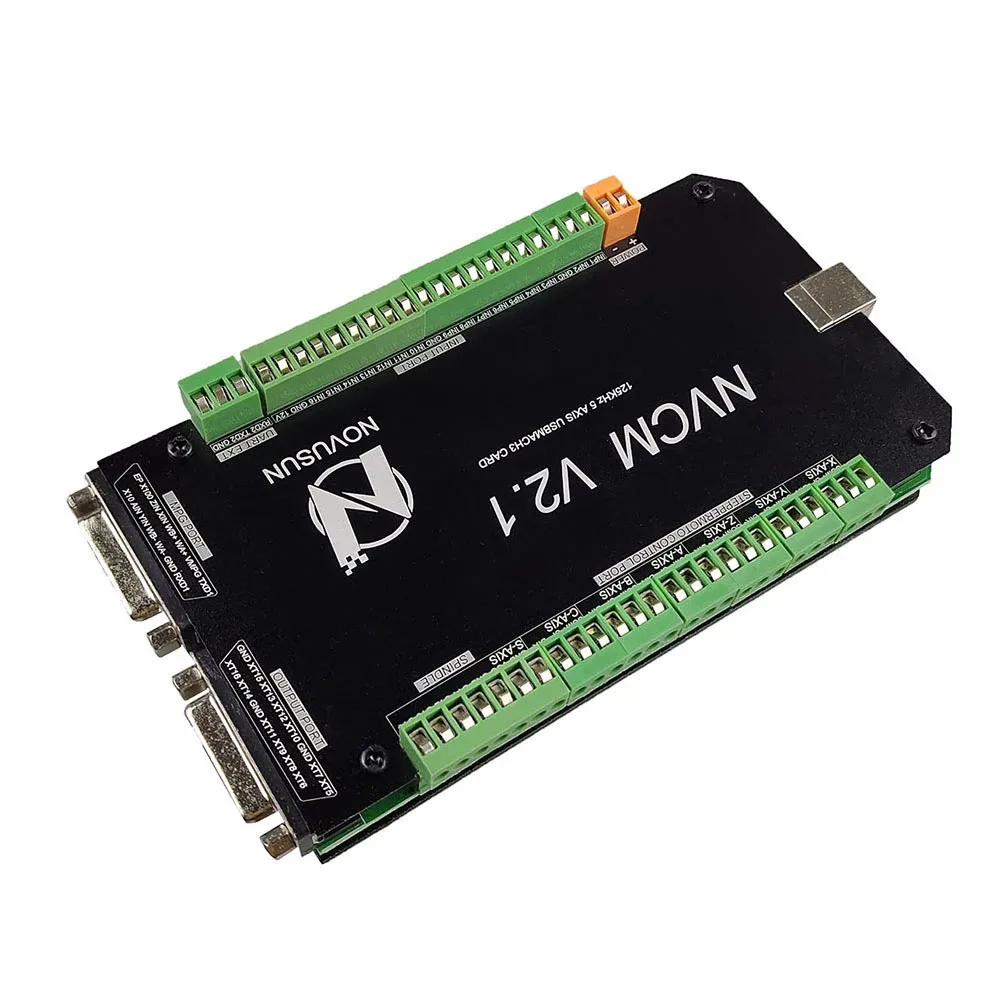

NVCM V2.1 343-осевое управление с ЧПУ, быстрая плата интерфейса USB, карта управления движением для шагового двигателя, ЧПУ гравировка

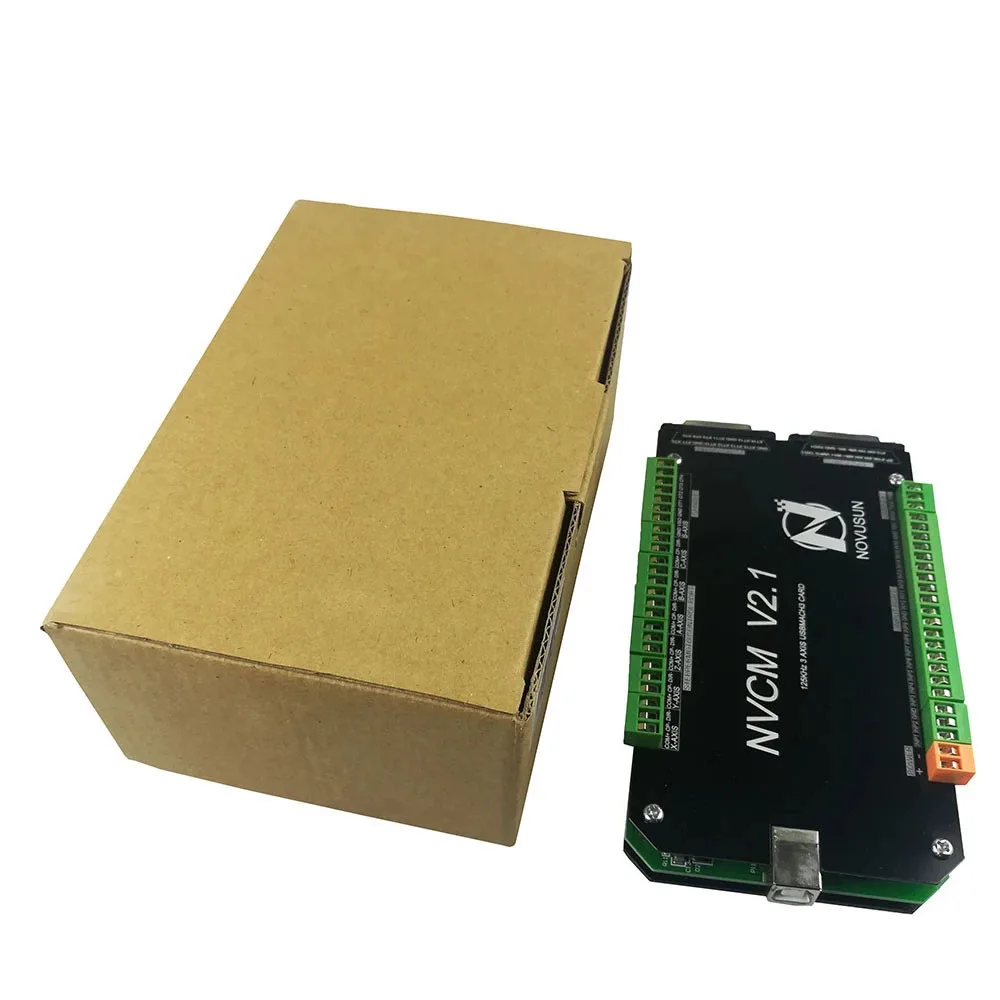

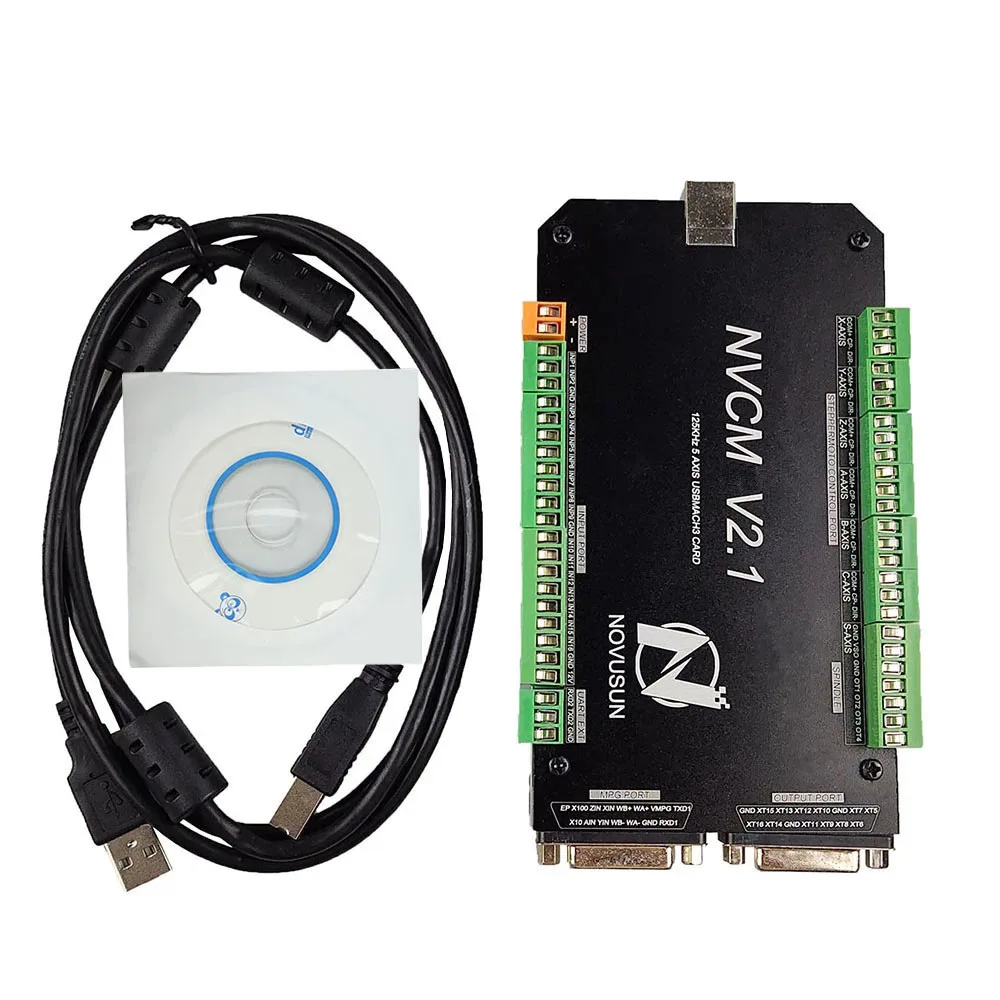

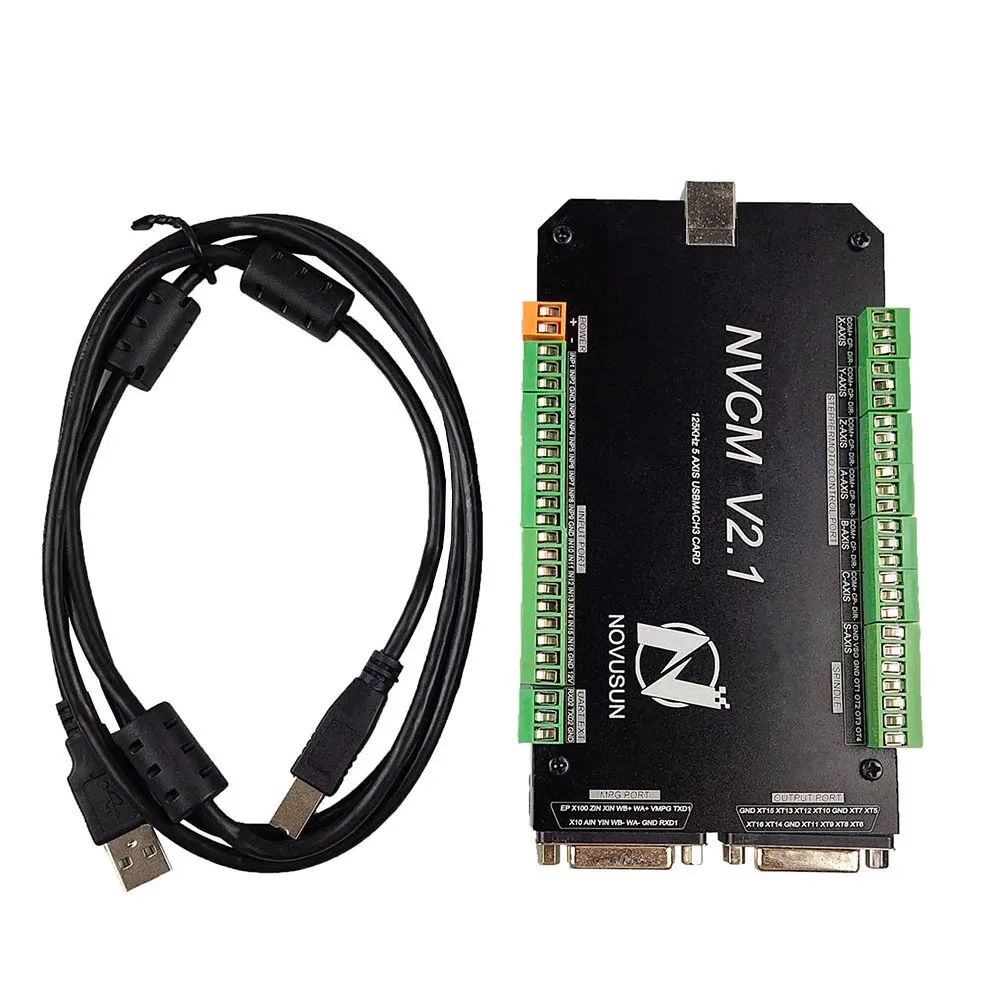

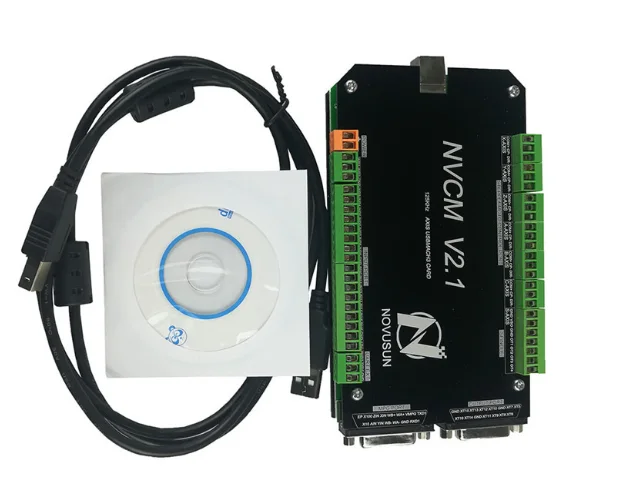

1 шт. NVCM 2,1 плата + 1 шт. USD кабель + 1 шт. диск

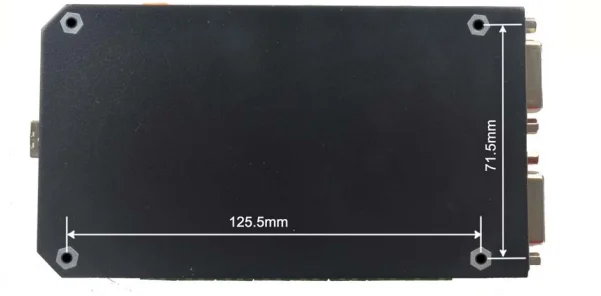

Спецификация продукции

(1). Поддержка USB;(2).16 портов фотоэлектрический изолированный входной интерфейс;(3).16 портов фотоэлектрический изолированный выходной интерфейс;(4).1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);(5). Не могли бы вы Поддержка 6 с одноосным шаговым системы maxisim,125 кГц импульсный выход для каждой оси;(6). Чип управления движением руки;(7). Основным устройством является 12 В-32 В постоянного тока вход питания, ток должен быть выше 1 А;

Устройство питания решение

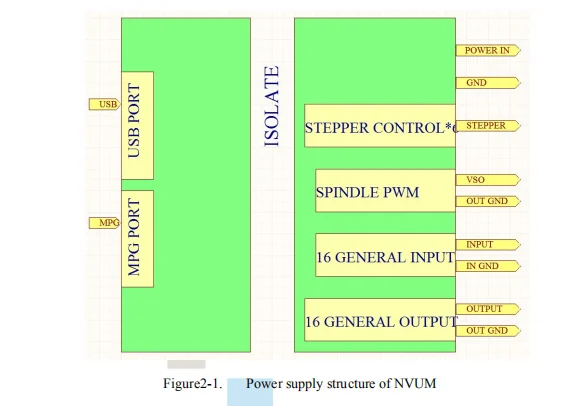

Решение источника питания в области промышленной автоматизации всегда оченьСложный, есть много GND, теперь мы описываем структуру источника питания, какНиже:Структура источника питания как на рис. 2-1, основной источник питания и модуль MPG иВыходной модуль Шагового управления является общим GND, ограниченным и Estop входным модулем и шпинделемМодуль регулировки скорости M3/M8/M1 является общим GND, между основным источником питания и выходомМодуль имеет фотоэлектрическую изоляцию. Входы ограниченного переключателя и Estop и так далееОбщий анод, внутри устройства, есть + 12VDC в качестве общего +, нет необходимости подключать внешнийИсточника питания. На основе ссылки на выходной интерфейс GND, выходное Регулируемое напряжение 0-10 вДля регулировки скорости вращения шпинделя цифровой выходной интерфейс M3/M8/M10 открыт-GND. Если подключитьВнешнее реле, нужно выводить GND для ссылки, и дать реле внешний источник питания.

2 основных входа питания

Как показано на рис. 2-2, No.1 клеммный блок является основным входным интерфейсом питания, нужен вход12-40 В/выше 20 Вт. Есть silkprint «+» и «-», смотрите как figure2-2, левый терминал-«+», а правый терминал-«-».

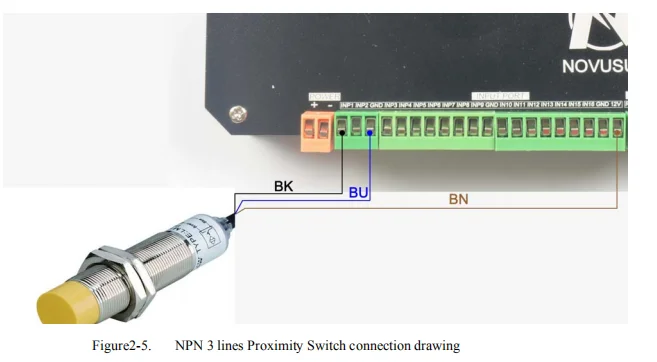

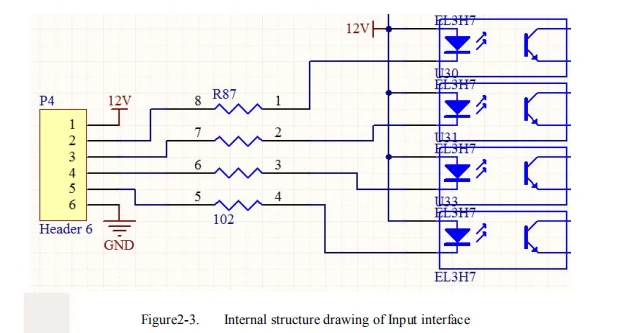

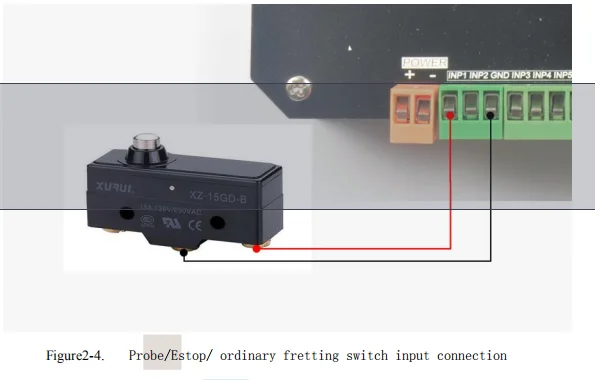

3 линии Бесконтактный переключатель подключения рис. 2-5, коричневый кабель для бесконтактного переключателя подключенияУкрашенное мозаикой из драгоценных камней, 12V, черный кабель подключения канала, синий кабель для подключения к GND1. Поддерживает только NPN 3 линии бесконтактного переключателя.

4 интерфейса последовательного расширения

Как показано на рис. 2-2, помечено положение № 4, это интерфейс последовательного расширения. Мы можемРасширьте некоторые другие устройства с этого интерфейса. Определение порта RXD,TXD,GND слева направо.

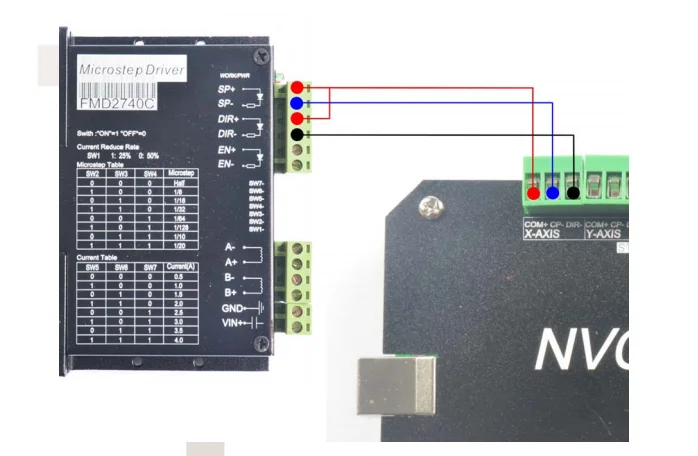

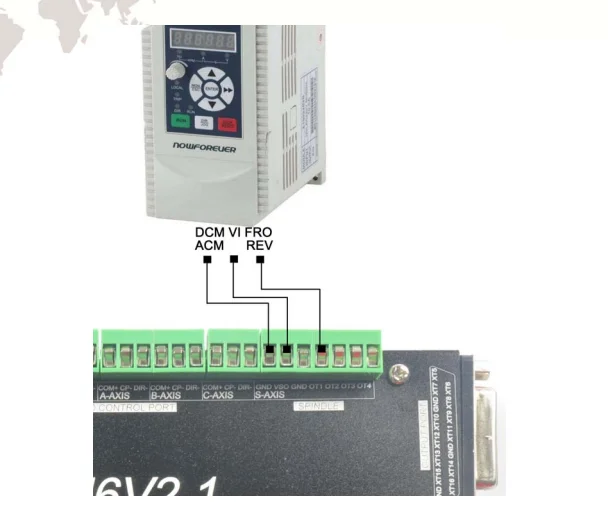

Мы определяем интерфейс слева: GND1 (Выход GND),VSO(0-10 В Регулируемая скоростьВыход),OT1,OT2,OT3,OT4.Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделя и соединение инвертораПоказан как рис. 2-7.если ACM и DCM закрыты, нужно только подключить один порт.

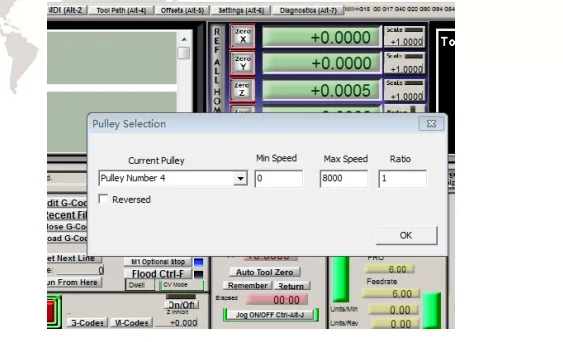

VSO реальное выходное напряжение = 10 в * С скорость настройки шпинделя/Максимальная скорость вращения шпинделя. Например, если максСкорость вращения шпинделя в режиме реального времени 24000, текущая скорость вращения шпинделя в режиме реального времени S = 18000, таким образом, VSO выходное напряжение = 10*18000/24000 = 7,5 V.Макс. Порты настройки скорости шпинделя, как показано sa рис. 2-4, откройте его из менюConfig. Текущая скорость вращения шпинделя может быть установлена с помощью S директивы или Mach 3 модуля скорости настройки шпинделя.

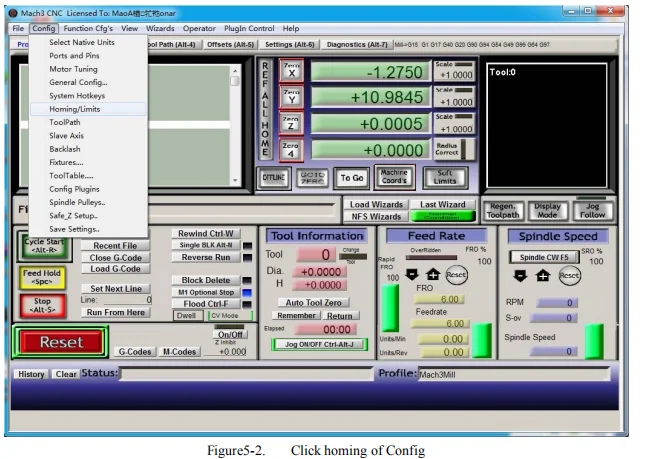

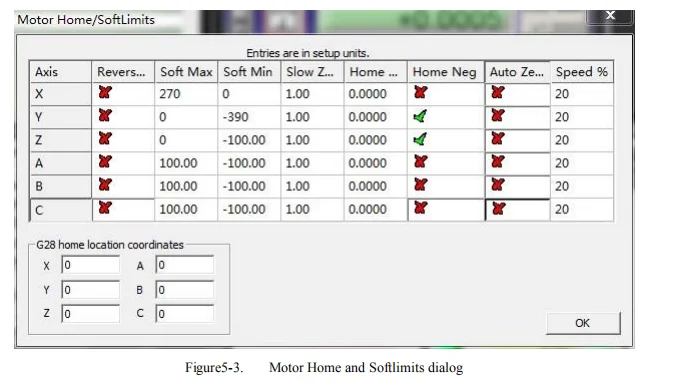

1 комплект оригинального позиционного переключателяПо нашему запросу, некоторые машины устанавливают исходную точку на координатном положительном направлении, некоторыеМашины устанавливают исходную точку в координатном отрицательном направлении. Mach 3 может найтиИсходное направление точки машины с помощью настройки программного обеспечения. Как показано на рисунке 5-2, откройте меню config. Затем, как показано на рисунке 5-3. На этой странице Home Neg предназначен для поиска в направлении исходной точки машины, × означает поиск исходной точки в отрицательном направлении; √ Означает поиск исходных точек в положительном направлении. Как показано на рисунке 5-3, исходное положение оси X находится в отрицательном направлении, исходные точки Y и Z находятся в положительном направлении.

2 комплекта мягких ограниченийКак показано на рис. 5-3, эта страница также может установить мягкие концевые точки машины, мягкий Макс положительныйНаправление мягких точек ограничено, мягкое минимальное отрицательное направление мягкое ограниченное количество точек. Мягкое ограничениеЗначения точек соответствуют ссылкам на систему координат машины, так как этот примерПоказывает, максимальное значение Y и Z axis 0, все эффективные данные координат меньше 0 как показано на рисунке, согласно нашему текущему запросу, мы устанавливаем нашу ось XYZ мягкую зону с ограниченными точками как [0270] [-390,0] [-100,0].3. Поиск исходных точек машины

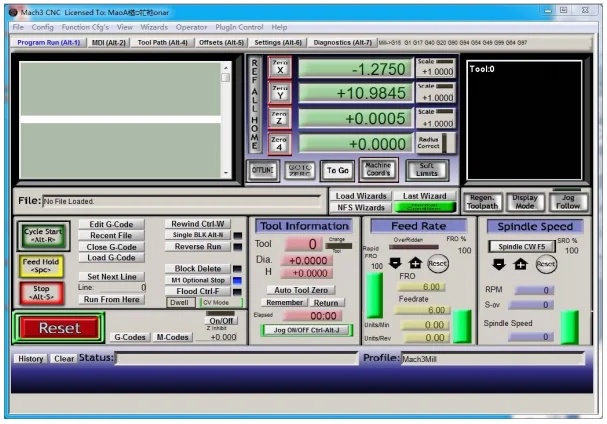

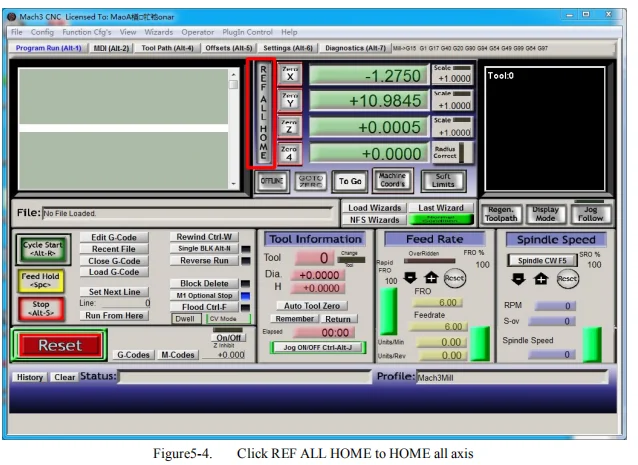

Как показано на рис. 5-4, нажмите REF ALL HOME at main display page, затем XYZ A4Найдите исходные точки, если вам нужно больше операций оси, отредактируйте макрокоманды или нажмитеAlt + 7 на странице отображения диагностики, вы можете найти исходную точку для каждой оси. Диагностика
